Poryoyo shiA escolha das buchas de média tensão adequadas para ambientes costeiros começa pela compreensão das razões pelas quais a contaminação causa, em primeiro lugar, a falha progressiva dos isoladores.
Uma bucha de média tensão raramente falha devido a um único evento de sobretensão. A falha geralmente é progressiva: a contaminação superficial acumulada interage com a umidade para criar um caminho condutor através de um isolador que foi projetado para manter a superfície não condutora. Compreender esse mecanismo é o ponto de partida para qualquer decisão de seleção ambiental, uma vez que as escolhas de material e distância de fuga, abordadas mais adiante neste guia, são respostas diretas aos princípios físicos aqui descritos.
Em condições secas, a maioria dos contaminantes transportados pelo ar — depósitos de sal, pó de cimento, partículas industriais — se deposita na superfície da bucha sem conduzir corrente significativa, uma vez que o sal seco e o pó apresentam resistividade relativamente alta. A sequência de falha começa quando a neblina, o orvalho ou uma chuva fraca umedecem essa camada sem removê-la. A película de contaminação umedecida torna-se condutora, e a corrente de fuga começa a fluir ao longo da superfície, em vez de passar pelo ar circundante.
À medida que a corrente de fuga se concentra em seções mais estreitas do filme molhado, o aquecimento localizado seca essas seções primeiro, criando faixas secas. A tensão restante no isolador é então redistribuída quase inteiramente por essas faixas secas, produzindo uma tensão de campo elétrico localizada que pode exceder 3 kV/cm – 5 kV/cm na borda da faixa, bem acima do limiar necessário para sustentar pequenas descargas superficiais.
A formação repetida de arco elétrico em banda seca carboniza gradualmente a superfície do isolador (no caso de materiais orgânicos, como silicone ou epóxi) ou corrói o esmalte (no caso da porcelana), estendendo uma trilha condutora até que ela cubra uma parte suficiente do caminho de fuga para causar um descarregamento elétrico.
Essa distinção é importante porque os dois mecanismos abordam modos de falha física diferentes e constitui a base para a metodologia de avaliação da gravidade da poluição do local (SPS) estabelecida na norma IEC TS 60815-1, que rege a classificação de locais com base nos parâmetros ESDD/NSDD; a classe de SPS resultante é então utilizada nas tabelas de dimensionamento da distância de fuga da norma IEC TS 60815-2 (isoladores de cerâmica/vidro) e da norma IEC TS 60815-3 (isoladores de polímero).
Para saber mais sobre como essa distinção influencia o projeto das buchas, consulte o guia da ZeeyiElec sobre Noções básicas sobre distâncias de fuga e de isolamento para buchas de média tensão.

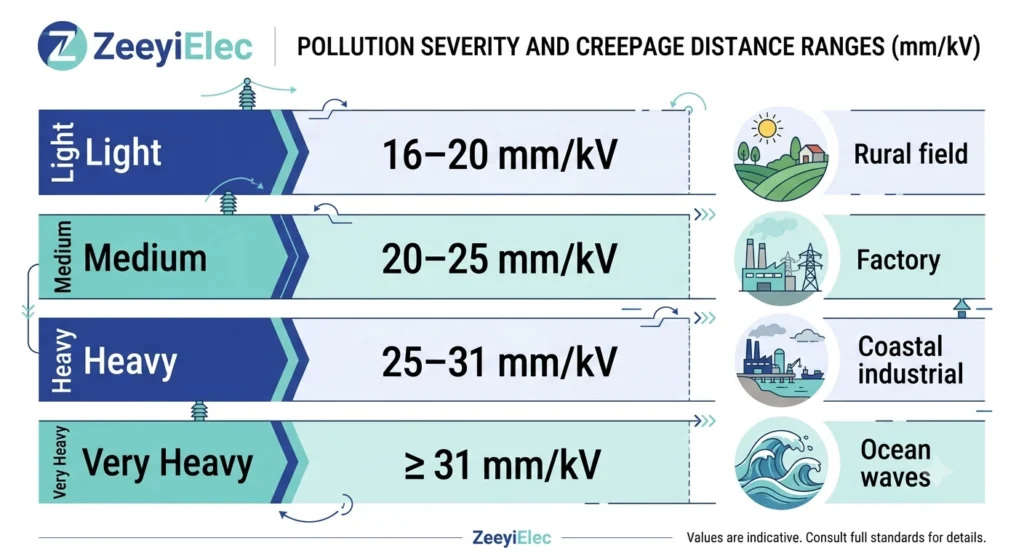

Uma vez que a contaminação seja entendida como um problema de condução superficial, a seleção passa a ser uma questão de dimensionar o caminho de fuga do isolador em função da gravidade esperada da poluição no local da instalação. A norma IEC 60815 organiza isso em classes de gravidade da poluição, que relacionam as condições do local a uma distância mínima de fuga específica, expressa em mm/kV da tensão mais alta do sistema.
Os locais são geralmente agrupados da seguinte forma, com a distância de fuga específica aumentando a cada nível:
Áreas rurais ou de baixa densidade, distantes do litoral e de zonas industriais, que normalmente exigem valores entre 16 mm/kV e 19 mm/kV.
Áreas com atividade industrial moderada ou queimadas agrícolas, e zonas costeiras a vários quilômetros para o interior.
Áreas industriais com emissões significativas de partículas ou locais costeiros situados a uma distância de aproximadamente 1 km a 3 km da linha de costa e expostos a ventos fortes.
Exposição direta ao ambiente marinho, zonas de névoa salina ou instalações industriais pesadas com poeira condutora, o que muitas vezes exige uma distância de fuga específica de 31 mm/kV ou superior.
Essas faixas representam intervalos orientativos, e não valores universais fixos — a classificação efetiva do local deve ser confirmada com base em um levantamento da gravidade da poluição, e não atribuída apenas com base na designação da categoria.
Para dimensionar a distância de fuga total de uma bucha, o valor específico de fuga (mm/kV) é multiplicado pela tensão máxima do sistema, Um, em kV. Para uma bucha de média tensão da classe de 24 kV instalada em uma zona de alta poluição com um requisito de distância de fuga específica de cerca de 25 mm/kV, a distância de fuga total mínima resultante é de aproximadamente 600 mm — um valor que determina diretamente o perfil da cobertura e o comprimento do isolador na ficha técnica do produto.
Pesquisas de poluição em campo — seja medindo o ESDD ou utilizando medidores direcionais de depósito de poeira ao longo de vários meses — continuam sendo a maneira mais confiável de confirmar qual classe realmente se aplica, uma vez que as estimativas de distância costeira baseadas em satélite podem subestimar a gravidade da contaminação em áreas com ventos predominantes de terra ou com fontes industriais próximas, em conjunto com a exposição ao sal (Classificação da gravidade da poluição segundo a norma IEC 60815).
Essa lógica de dimensionamento da distância de fuga está diretamente relacionada à seleção do material, uma vez que a mesma distância de fuga alvo pode ser alcançada por meio de diferentes geometrias de compartimento, dependendo se for especificada porcelana, silicone ou epóxi.

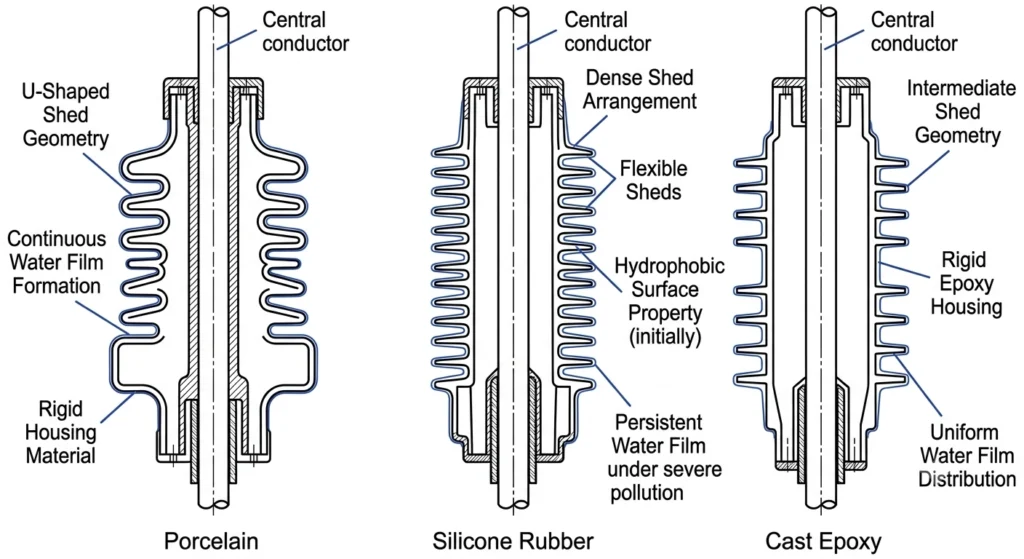

Alcançar uma distância de fuga alvo é apenas metade do problema de seleção — o material isolante determina como esse caminho de fuga se comporta quando há contaminação e umidade. As três opções predominantes para buchas de média tensão em ambientes poluídos ou costeiros apresentam diferentes compromissos entre desempenho hidrofóbico, durabilidade mecânica e necessidade de manutenção.
A porcelana esmaltada continua sendo uma opção de longa data para buchas de média tensão, oferecendo alta resistência mecânica e resistência aos raios UV ao longo de uma vida útil típica de 25 a 40 anos. Sua superfície, no entanto, é naturalmente hidrofílica — a água se espalha formando uma película contínua em vez de formar gotículas, de modo que a contaminação se espalha uniformemente e a corrente de fuga pode se estabelecer mais facilmente. Em classes de poluição pesada ou muito pesada, as buchas à base de porcelana geralmente dependem de perfis de fuga elétrica estendidos (canais profundos) e de um programa de lavagem programado para permanecer dentro das margens seguras de fuga.
As carcaças de borracha de silicone apresentam hidrofobicidade — a tensão superficial faz com que a umidade se agrupe em gotículas, em vez de formar uma película —, o que limita a formação de um caminho condutor contínuo que a contaminação poderia causar. Uma propriedade distintiva do silicone é a transferência e a recuperação da hidrofobicidade: polímeros de silicone de baixo peso molecular migram para a superfície e podem encapsular contaminantes, restaurando o comportamento repelente à água mesmo após semanas de exposição sem limpeza. Isso geralmente reduz a frequência de lavagem em comparação com a porcelana na mesma classe de poluição, embora a taxa de recuperação diminua à medida que o material envelhece e a reserva de polímero migratório se esgota ao longo de uma vida útil comumente estimada em 20 a 30 anos.
Em ambientes externos, o epóxi moldado padrão não possui a geometria de drenagem e a superfície hidrofóbica necessárias para condições de forte poluição; portanto, o uso ao ar livre em ambientes costeiros ou industriais normalmente requer um revestimento suplementar de silicone ou um invólucro, em vez de epóxi puro — uma distinção que vale a pena confirmar na fase de solicitação de cotação, em vez de presumir com base em uma especificação geral que mencione apenas “epóxi”, já que o desempenho do epóxi moldado em ambientes poluídos ao ar livre não é regido por uma única cláusula unificada da IEC e varia de acordo com a formulação de cada fabricante.
As substituições em campo, em projetos de modernização, frequentemente revelam que uma bucha especificada anos atrás para poluição “média” não corresponde mais à realidade do local após mudanças no uso do solo nas proximidades.

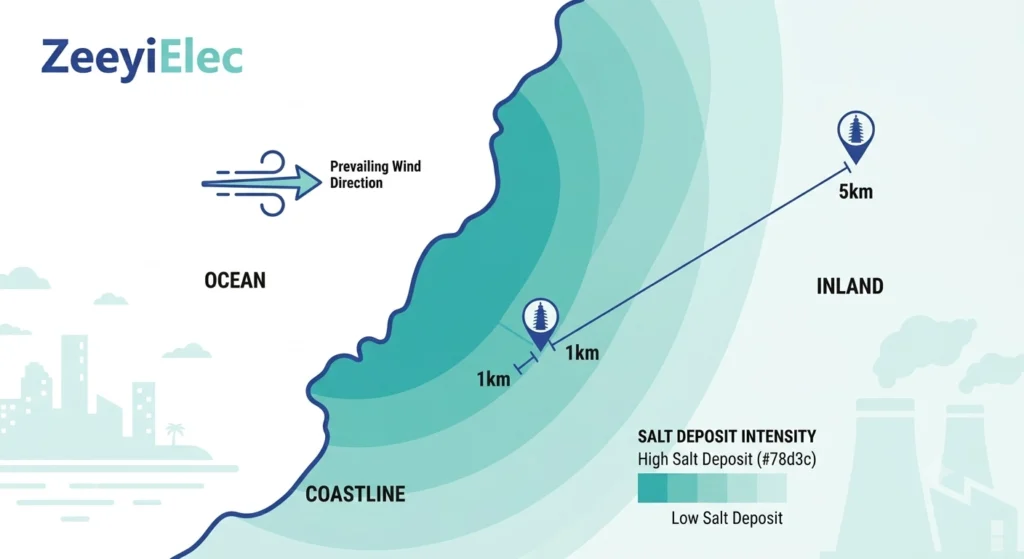

A exposição costeira cria um padrão de contaminação distinto, diferente da poluição industrial do interior — a deposição da névoa salina é impulsionada pelo vento, direcional e intimamente ligada à distância da costa, o que torna uma especificação genérica como “costeira” menos confiável do que um levantamento de poluição específico para o local.
A concentração de névoa salina costuma diminuir drasticamente com a distância em direção ao interior — instalações localizadas a cerca de 500 m da zona de quebra das ondas frequentemente apresentam leituras de ESDD significativamente mais altas do que locais situados apenas 2 km a 3 km mais para o interior, mesmo ao longo da mesma linha costeira. A direção predominante do vento é tão importante quanto a distância em si: uma bucha montada no lado a barlavento de um recinto ou estrutura pode acumular depósitos de sal visivelmente mais espessos do que uma unidade idêntica no lado a sotavento, pois o aerossol salino é transportado e depositado direcionalmente, em vez de se depositar uniformemente. A altitude acima do nível do mar e a exposição à maripura direta versus à névoa filtrada diferenciam ainda mais, no papel, a classificação de poluição “muito intensa” da meramente “intensa”.
Em reformas de subestações costeiras, um padrão recorrente é o uso de buchas especificadas de acordo com uma classe genérica de ficha técnica para “alta poluição”, que apresentam marcas de arco elétrico em faixa seca entre 12 e 18 meses após a energização, concentradas especificamente nas faces expostas ao vento, em vez de distribuídas uniformemente ao redor do isolador — um indício de que o levantamento original do local subestimou a carga direcional de sal, e não de que o material em si fosse defeituoso. Esse tipo de desgaste assimétrico é difícil de prever apenas com base na distância da costa e, geralmente, só se manifesta depois que a unidade já esteve em serviço por pelo menos um ciclo completo da estação chuvosa.
Quando a exposição ao vento predominante e ao mar agitado leva um local ao limite superior da classificação “muito pesada”, os engenheiros costumam combinar invólucros de borracha de silicone com extensão suplementar da distância de fuga — elevando a distância de fuga específica para 31 mm/kV–35 mm/kV — em vez de depender apenas da mudança de material. Confirmar a deposição real de sal por meio de um período de monitoramento de ESDD de curto prazo antes do pedido final de buchas continua sendo mais confiável do que aplicar diretamente as faixas de classe padrão, uma vez que dois locais a distâncias semelhantes da costa podem apresentar cargas de contaminação significativamente diferentes, dependendo da canalização do vento local e da proteção oferecida pelo relevo.
A poluição industrial difere da névoa salina costeira em termos de composição e comportamento, mas produz o mesmo mecanismo subjacente de falha — a formação de uma película condutora em condições úmidas. Locais próximos a fábricas de cimento, instalações de processamento químico ou corredores de indústria pesada frequentemente combinam várias fontes de contaminação ao mesmo tempo, o que complica a classificação da poluição mais do que em um local costeiro com uma única fonte.
Os depósitos de cimento e poeira mineral são tipicamente alcalinos e higroscópicos, o que significa que absorvem ativamente a umidade do ar úmido, em vez de precisarem de chuva direta ou neblina para se tornarem condutores. Locais situados a cerca de 1 km a 2 km de operações ativas de processamento de cimento ou agregados frequentemente registram valores de densidade de depósito não solúvel (NSDD) bem acima do que uma classe genérica de poluição “pesada” pressupõe, uma vez que a NSDD mede a carga de partículas separadamente do componente de sal solúvel capturado pela ESDD. Uma bucha dimensionada apenas com base nos dados de ESDD nesse ambiente pode ser subdimensionada, mesmo que a leitura do equivalente em sal pareça moderada, pois a própria camada de partículas aumenta a condutividade da superfície uma vez umedecida, independentemente do teor de sal.
Instalações de processamento químico — fábricas de fertilizantes, refinarias e instalações semelhantes — introduzem uma variável diferente: as emissões atmosféricas podem ser ácidas ou reativas com certos materiais isolantes, além de contribuírem para a formação da película de contaminação condutiva. Relatórios de campo de subestações próximas a instalações petroquímicas descrevem erosão superficial acelerada em invólucros de silicone expostos a vapores contínuos de hidrocarbonetos ou ácidos, apresentando rugosidade superficial mensurável em cerca de 3 a 5 anos de serviço — um processo mais rápido do que o normalmente observado para o mesmo material em um ambiente de névoa salina pura. Isso não descarta necessariamente a borracha de silicone, mas significa que a composição da carcaça e qualquer revestimento suplementar devem ser verificados em relação ao perfil específico de exposição química, em vez de serem considerados compatíveis por padrão.
Quando várias fontes de contaminação se sobrepõem — um parque industrial costeiro, por exemplo —, a classe de poluição efetiva deve ser atribuída utilizando o indicador de gravidade (ESDD ou NSDD) que resultar no requisito de distância de fuga mais elevado, e não uma média dos dois. Esse tipo de local com fontes mistas é também onde as equipes de compras costumam subestimar as especificações, já que um item genérico de solicitação de cotação raramente abrange ambas as variáveis — uma lacuna abordada com mais detalhes no artigo da ZeeyiElec sobre Modelo de solicitação de cotação para buchas MV.

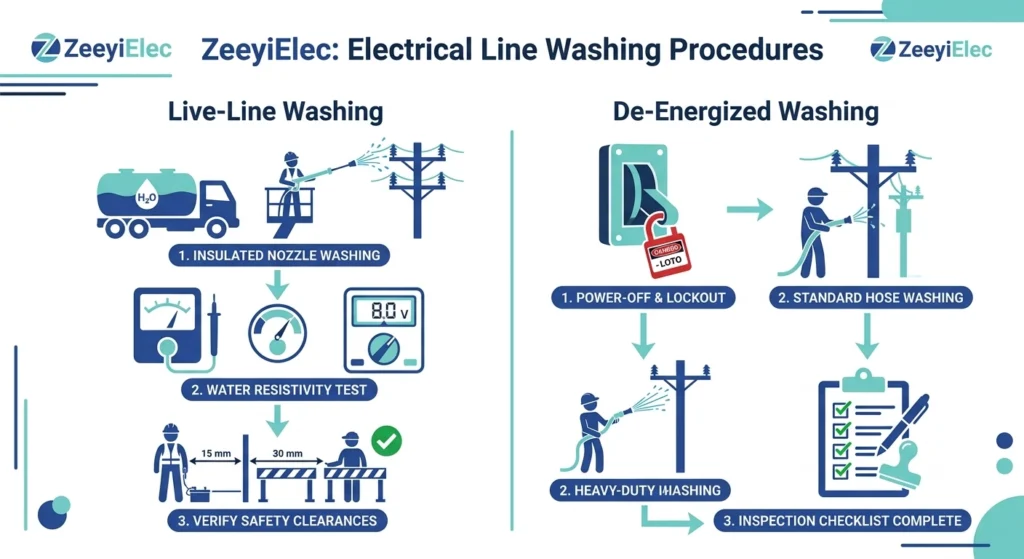

Mesmo as buchas especificadas corretamente acumulam contaminação com o tempo; portanto, um programa de manutenção e lavagem é o que impede que a margem de fuga instalada se esgote mais rapidamente do que o previsto no projeto. O método e a frequência de lavagem dependem do grau de poluição, do tipo de material e da possibilidade de desenergizar o equipamento com segurança para a manutenção.
A lavagem com a instalação desenergizada permite a limpeza direta com água ou com baixa pressão, sem risco de descarga elétrica durante o próprio processo, e é geralmente a opção preferida quando há uma janela de parada para manutenção disponível.
A lavagem em linha — utilizando água desmineralizada por meio de equipamentos de lavagem isolados — permite que as concessionárias evitem uma interrupção no fornecimento de energia, mas exige um controle rigoroso da resistividade da água (geralmente especificada acima de 3.000 Ω·cm a 5.000 Ω·cm para aplicações de média tensão) e de uma distância segura de pulverização em relação às partes energizadas, uma vez que a própria água de lavagem condutora pode iniciar um caminho de descarga elétrica durante a operação de limpeza.
As caixas de borracha de silicone geralmente toleram bem a lavagem sob tensão devido à sua propriedade hidrofóbica, enquanto a porcelana envelhecida com acúmulo intenso de resíduos de carbono pode precisar de uma inspeção com a energia desligada primeiro, para confirmar se a superfície já não se degradou a ponto de a lavagem por si só não ser suficiente para restaurar o desempenho adequado.
A frequência de lavagem e inspeção deve ser determinada de acordo com a classe de poluição, em vez de seguir um calendário fixo para toda a frota. Locais com poluição leve costumam passar 12 meses ou mais entre lavagens programadas, enquanto locais costeiros ou industriais com poluição muito intensa podem exigir lavagem trimestral ou inspeção visual mais frequente, especialmente após a primeira estação chuvosa após o comissionamento, quando marcas iniciais de arco elétrico na faixa seca são mais fáceis de detectar antes que evoluam para sulcos. Uma lição recorrente, aprendida na prática com programas de manutenção de buchas e insertos, é que a inspeção visual por si só tende a deixar passar os primeiros sinais de traços na parte inferior dos abrigos, onde os depósitos se acumulam fora do campo de visão direto — motivo pelo qual algumas concessionárias costeiras passaram a utilizar termografia infravermelha periódica como verificação complementar, em vez de confiar apenas nos cronogramas de lavagem.

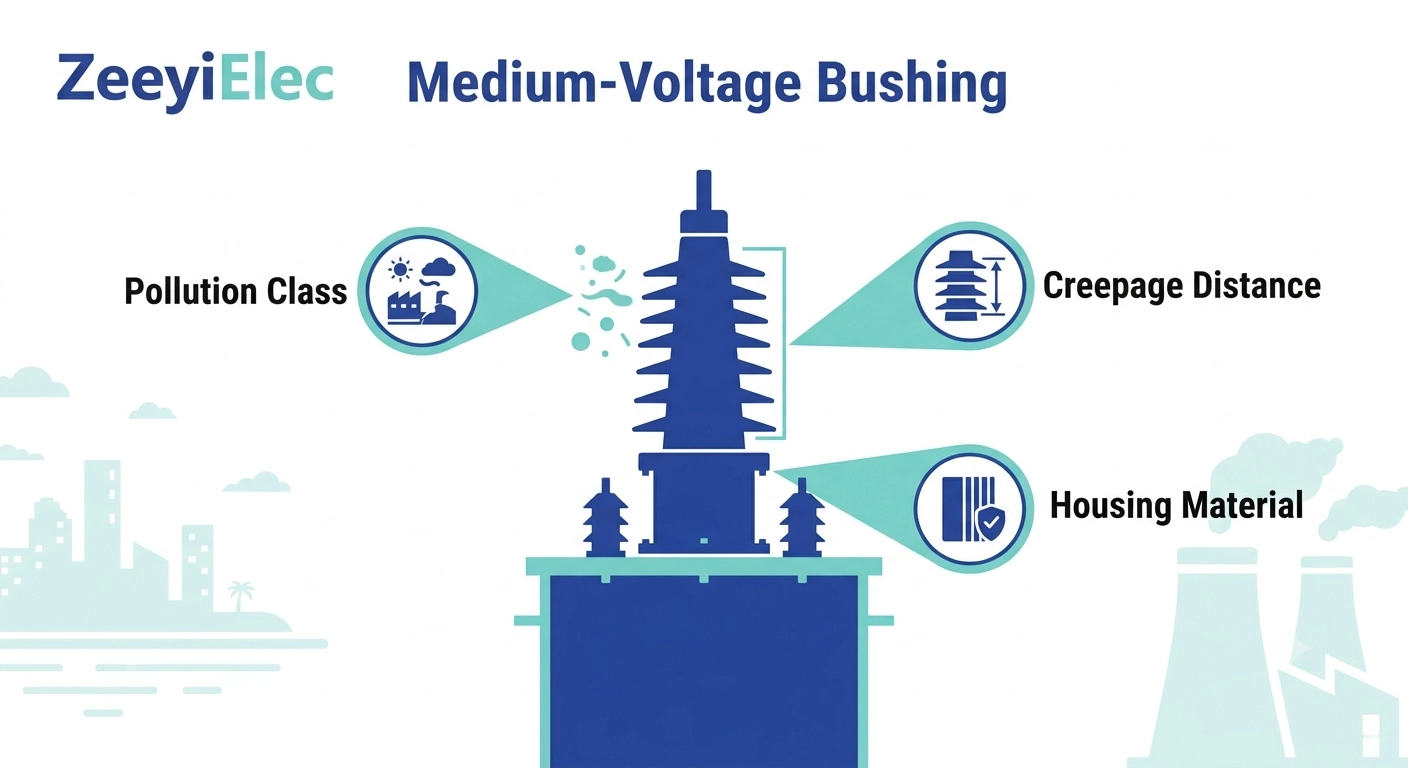

A seleção de buchas de MT para ambientes costeiros resume-se a três decisões interligadas: classificar corretamente o grau de poluição do local, dimensionar a distância de fuga com base nessa classificação — em vez de um padrão genérico de classe de tensão — e escolher o material adequado — porcelana, borracha de silicone ou epóxi — ao perfil específico de contaminação, seja névoa salina, pó de cimento ou emissão química. Errar em qualquer um desses aspectos tende a se manifestar não no comissionamento, mas entre 12 e 36 meses após o início da operação, quando a primeira estação chuvosa completa já tiver testado a margem de segurança.
Para projetos que abrangem várias classes de tensão ou que apresentam exposição mista costeira-industrial, um levantamento de poluição documentado (leituras ESDD/NSDD) apresentado juntamente com a solicitação de cotação (RFQ) geralmente resulta em uma especificação de buchas mais precisa do que basear-se apenas em estimativas de distância da costa.
A ZeeyiElec oferece suporte à seleção de buchas para barramentos de média tensão nas faixas de tensão de 12 kV a 52 kV, com opções de interface ANSI, DIN e epóxi projetadas para atender a diversos requisitos de gravidade de poluição, como parte de uma gama mais ampla de acessórios para transformadores e acessórios para cabos portfólio. Confira a versão completa Mapa de seleção completo para acessórios de transformadores para obter orientações sobre distância de fuga e materiais em toda a linha de acessórios, ou compartilhar diretamente os dados de poluição do local para receber recomendações personalizadas sobre buchas e suporte para solicitações de cotação.
Locais costeiros geralmente se enquadram nas classes de poluição “pesada” ou “muito pesada” da norma IEC 60815; portanto, a distância de fuga específica precisa, em geral, ser maior do que nas instalações no interior, sendo que o valor exato depende da intensidade da névoa salina e da distância da costa — sempre confirmado com base nos dados do levantamento de poluição do local, e não presumido apenas pela proximidade.
A borracha de silicone geralmente apresenta melhor desempenho em ambientes altamente poluídos, pois sua superfície hidrofóbica repele as camadas de umidade contaminadas, reduzindo o acúmulo de corrente de fuga; no entanto, a porcelana continua sendo uma opção viável nos casos em que já existem programas de lavagem estabelecidos e a robustez mecânica é priorizada.
A frequência de lavagem depende da taxa local de deposição de sal e do tipo de material, variando de algumas vezes por ano em condições de exposição costeira moderada a ciclos mais frequentes perto de ondas fortes ou em zonas de sobreposição entre áreas industriais e costeiras — o monitoramento da contaminação no local deve orientar o intervalo efetivo, em vez de um calendário fixo.
As buchas de epóxi moldadas são normalmente mais adequadas para aplicações em ambientes internos ou em zonas costeiras com exposição moderada, uma vez que o epóxi para uso externo geralmente requer revestimentos ou coberturas adicionais para atingir o mesmo desempenho em termos de distância de fuga que o silicone ou a porcelana com perfil acentuado em condições de exposição direta à névoa salina.
As classes de poluição luminosa pressupõem influência industrial ou costeira mínima, com menor distância de fuga exigida, enquanto as classes pesada e muito pesada se aplicam a locais com contaminação contínua por sal, de origem industrial ou agrícola e exigem uma distância de fuga proporcionalmente maior e, frequentemente, uma seleção diferente de materiais.
Os revestimentos de silicone RTV podem melhorar o desempenho hidrofóbico de buchas de porcelana já existentes, mas servem como complemento, e não como substituto, do dimensionamento correto da distância de fuga — isoladores de base com especificações insuficientes em zonas de poluição severa ainda apresentam risco elevado de descarga elétrica, mesmo quando revestidos.
