변압기에 냉수축 케이블 종단부를 설치하는 방법

현장 작업팀은 시간적 압박 속에서 중전압 케이블을 절단해야 하며, 대개 열원이나 온도가 조절된 실내 환경을 이용할 수 없는 경우가 많습니다. A 냉수축 케이블 종단부 설치 이 제품은 바로 이러한 제약 사항을 해결합니다. 절연 응력 제어 부품은 탈착식 플라스틱 코어에 미리 팽창된 상태로 공급되며, 설치자는 토치나 열풍기를 사용하지 않고 기계적인 방식으로 이를 제자리에 수축시킵니다. 실제 가동 중인 15kV 및 35kV 배전 변압기에서 작업팀을 대상으로 이 공정을 시연한 경험을 바탕으로, 아래 단계들은 단순히 제조사의 데이터 시트에 기재된 지침이 아닌, 현장에서 실제로 수행되는 설치 순서를 반영한 것입니다.

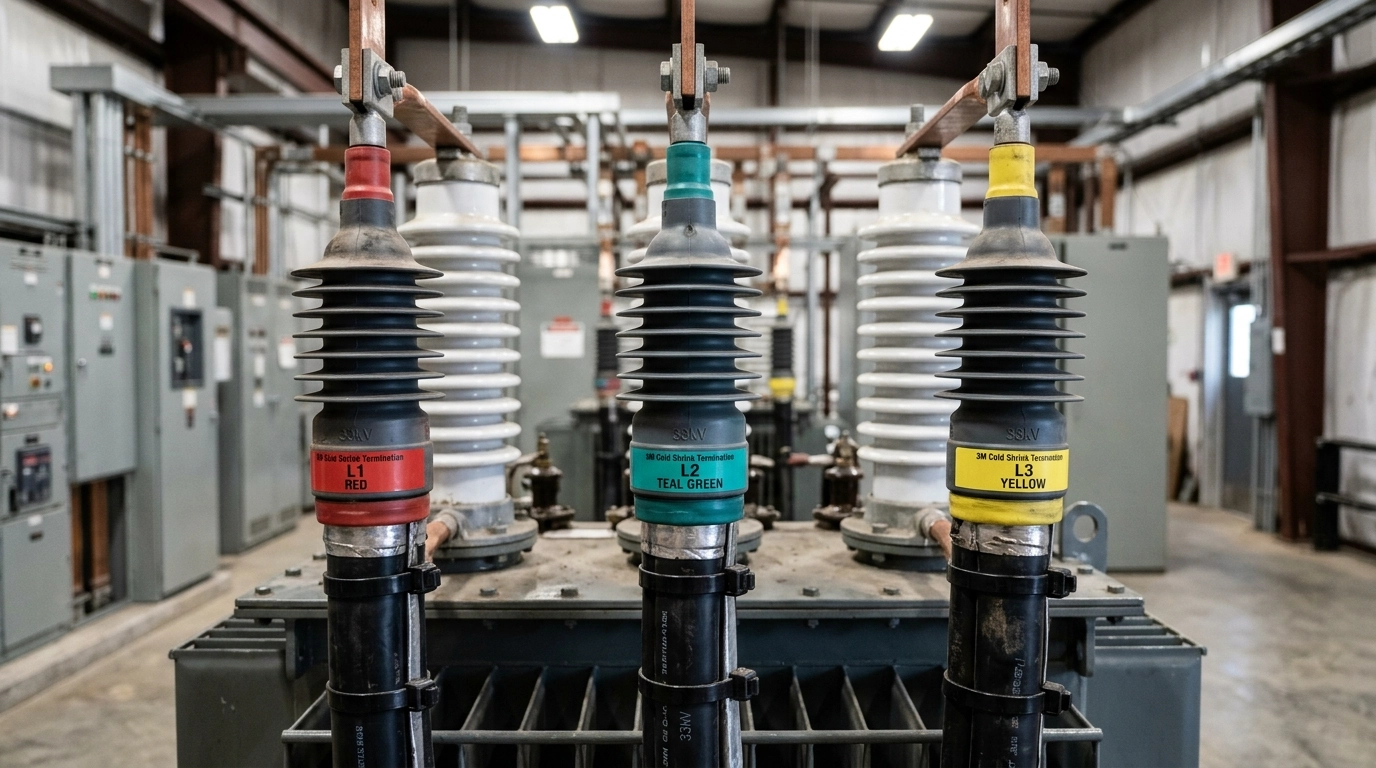

아래에서 35kV 변압기 부싱에 대한 전체 설치 과정을 확인해 보세요:

콜드 슈링크 케이블 종단 처리란 무엇인가요?

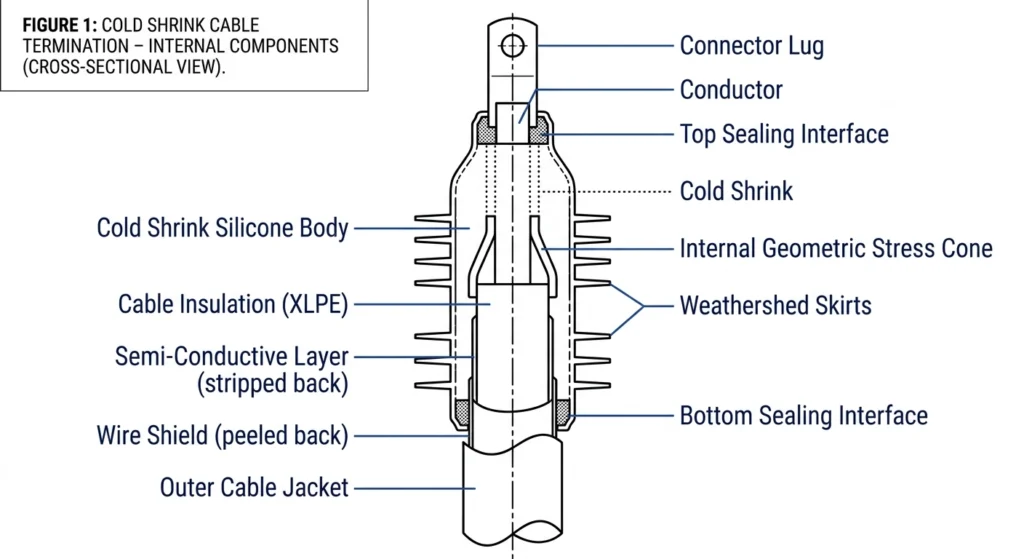

냉수축 케이블 종단부는 미리 신장된 EPDM 또는 실리콘 고무로 제작된 응력 제어 및 절연 부품으로, 나선형으로 감긴 플라스틱 코어에 의해 팽창된 상태로 유지됩니다. 설치 시, 기술자는 팽창된 유닛을 미리 준비된 케이블 끝단에 위치시킨 후 코어 탭을 당기면, 고무가 주변 온도에서 케이블 위로 수축하여 밀착됩니다. 이는 유사한 고무 또는 폴리머 슬리브를 수축시키기 위해 제어된 열원이 필요한 열수축 단말부와 구별되는 점입니다. 콜드 슈링크 구조는 일반적으로 응력 콘, 비바람 차단 스커트 시스템, 밀봉 인터페이스를 단일 성형 유닛에 통합하므로, 설치자가 현장에서 관리해야 하는 개별 부품의 수를 줄여줍니다.

필요한 도구 및 재료

작업을 시작하기 전에, 키트가 케이블의 도체 크기 범위 및 시스템 전압 등급과 일치하는지 확인하십시오. 콜드 슈링크 키트는 특정 외경 범위에 맞춰 제작되므로, 규격보다 작거나 큰 제품을 케이블에 억지로 끼우면 응력 제어 구조가 손상될 수 있습니다.

• 적절한 전압 등급 및 케이블 규격 범위에 맞춰 정격이 지정된 냉수축 단자 처리 키트
• 전선 피복 제거 및 반전도성 깎기 도구
• 용제 기반 세정 티슈 (제조업체 지정 제품, 필요한 경우 비석유계 제품)
• 브레이드 및 차폐층 접지 처리를 위한 연마 천
• 휠 너트 체결용 토크 렌치
• 설치 후 검증을 위한 절연 저항 측정기

콜드 슈링크 케이블 종단 처리 설치: 단계별 절차

1단계: 케이블과 작업 공간 준비하기

케이블 준비 작업을 시작하기 전에, 현장의 잠금/표지(Lockout/Tagout) 절차에 따라 회로의 전원을 차단하고 접지하십시오. 오염을 최소화하기 위해 작업 구역을 깨끗이 청소하십시오. 콜드 슈링크 부품은 케이블 표면의 먼지, 습기, 기름때에 민감한데, 이는 종단 처리가 완료된 후 실제 사용 시 이러한 요인들이 접합부를 따라 누설 경로를 형성할 수 있기 때문입니다.

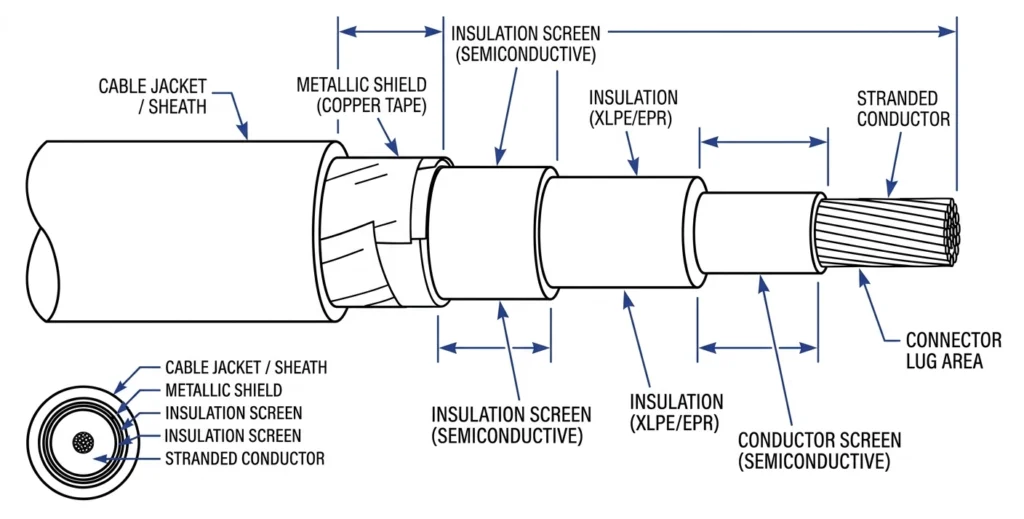

2단계: 케이블 끝부분의 피복 제거 및 준비

키트 설명서에 명시된 치수에 따라 외부 피복, 차폐층 및 절연체를 제거하십시오. 이 치수는 제조업체 및 케이블 구조에 따라 다릅니다. 절연체 가장자리를 경사 처리하고 절연체 표면의 반전도성 잔여물을 완전히 제거하십시오. 스트레스 콘 아래에 남아 있는 반전도성 물질은 부분 방전 및 조기 고장의 흔한 원인이 됩니다. 작업을 진행하기 전에 지정된 용매 솜으로 노출된 절연체를 깨끗이 닦아내십시오.

3단계: 냉수축 단자 부착 위치 조정

사전 팽창된 종단 어셈블리(아직 코어에 부착된 상태)를 케이블 끝부분 위로 밀어 넣으면서, 스트레스 콘을 차폐층을 절단한 지점과 일직선으로 맞춥니다. 이 단계에서의 위치 정확도는 겉으로 보이는 것보다 훨씬 중요합니다. 일단 코어를 당겨서 고무가 원래 상태로 복원되면, 이 부품을 다시 위치 조정할 수 없기 때문입니다.

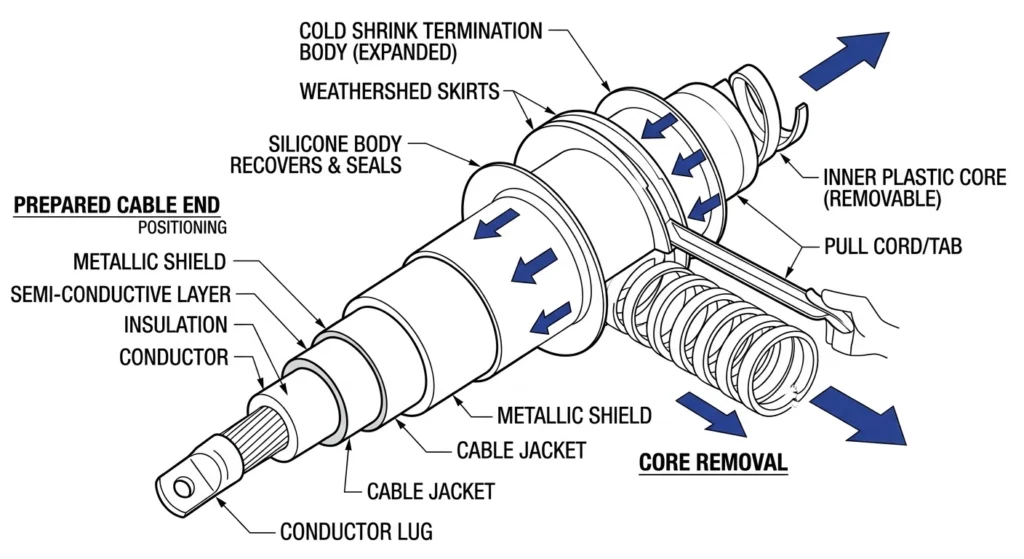

4단계: 코어를 제거하고 종단부가 수축되도록 기다립니다.

코어 탭을 찾아서 천천히 당기면서, 코어가 풀리는 동안 시계 반대 방향으로 돌려주세요. 별도의 열을 가하지 않아도 고무 본체가 몇 초 안에 케이블 위로 다시 감겨 들어갑니다. 본체 전체에 걸쳐 고르지 않게 감기는 현상이 발생할 수 있으므로, 짧게 여러 번 당기는 대신 한쪽 끝에서 다른 쪽 끝까지 한 번에 연속적으로 당겨주세요.

5단계: 완성된 종단부 점검 및 테스트

스트레스 콘 접합부에 주름, 공기 포집 현상 또는 눈에 띄는 틈이 없는지 육안으로 확인하여 완전히 균일하게 복원되었는지 확인하십시오. 러그 연결을 완료하고 제조업체의 사양에 따라 토크를 조인한 다음, 전원을 재공급하기 전에 다음을 참조하여 절연 저항 시험을 실시하십시오. IEEE 400 시리즈 현장 시험 지침서 해당 VLF 또는 IR 시험 방법에 대해. [표준 확인: 프로젝트 사양에 따라 적용 가능한 현장 인수 시험 방법 및 최소 IR 값을 확인하십시오.]

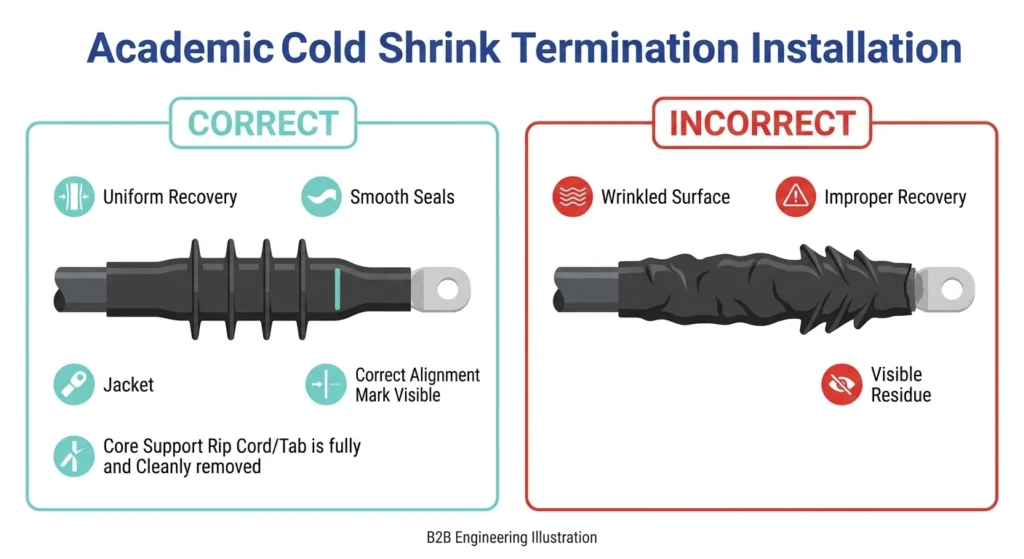

피해야 할 일반적인 설치 실수

현장에서 관찰한 작업팀들의 사례를 보면, ‘스크롤 없이 볼 수 있는 부분’ 상단에 언급된 두 가지 실수, 즉 불완전한 반전도성 면삭과 설치 후 테스트 생략이 피할 수 있는 재작업의 대부분을 차지합니다. 이 두 가지 모두 설치 당시에는 눈에 띄지 않다가 몇 주 또는 몇 달 후에야 고장으로 드러나기 때문입니다.

냉수축과 열수축: 설치 방법이 중요한 경우

콜드 슈링크 및 히트 슈링크 단자 처리 방식은 서로 다른 원리를 통해 동일한 절연 및 응력 제어 문제를 해결하며, 이 선택은 전기적 성능만큼이나 현장 물류에도 큰 영향을 미칩니다. 콜드 슈링크는 화염이나 열풍기를 사용할 필요가 없어, 실내 스위치기어, 공간이 협소한 밸트, 또는 열 작업 허가를 받기 어려운 현장에서는 더 실용적인 선택입니다. 전압 등급 적합성 및 설치 시간을 포함한 두 기술에 대한 전체적인 비교는 냉수축 대 열수축: 엔지니어링 선택 프레임워크.

전압 등급 및 호환성 참조

콜드 슈링크 및 히트 슈링크 공법을 아우르는 전체 제품 라인업은 다음을 참조하십시오. 콜드 수축 케이블 액세서리 그리고 더 넓은 케이블 액세서리 카테고리. 두 기술 모두에 대한 설치 품질 점검 항목은 또한 다음 문서에 자세히 설명되어 있습니다. MV 액세서리 설치 품질 관리 체크리스트.

해당 프로젝트에 연결부의 변압기 측에 부싱, 탭 체인저 또는 퓨즈 어셈블리가 포함되는 경우, 트랜스포머 액세서리 카테고리와 케이블 액세서리 전체 선택 지도 프로젝트의 전압 등급 및 환경에 맞춰 부속품을 선정할 수 있는 보다 폭넓은 기준을 제시합니다.

자주 묻는 질문

냉간 압착 단자는 설치 시 열원이 필요한가요?

아닙니다. 고무 본체는 공장에서 미리 팽창 처리되어 있으며, 분리 가능한 코어에 고정되어 있습니다. 코어를 빼내면 실온에서 원래 형태로 복원되며, 토치, 열풍기 또는 기타 열원이 필요하지 않습니다.

35kV에서 냉수축 단자를 사용할 수 있습니까?

네, 콜드 슈링크 단자 처리 제품은 35kV를 포함하여 저압(LV) 및 중압(MV) 전압 등급 전반에 걸쳐 제조되며, 단 키트가 해당 프로젝트의 전압 등급 및 케이블 도체 규격 범위에 맞게 선정되어야 합니다.

냉수축 단자가 조기에 고장 나는 원인은 무엇인가요?

현장에서 가장 흔히 발생하는 원인은 스트레스 콘 부위의 반전도성 차폐재 잔여물을 완전히 제거하지 못한 경우, 수축 전 케이블 표면의 오염, 그리고 케이블의 호환 외경 범위를 벗어난 크기의 키트를 사용한 경우입니다.

열수축 방식에 비해 냉수축 단말기의 설치에는 얼마나 걸리나요?

콜드 수축 방식의 설치 작업은 열원 설정이나 제어된 복원 시간이 필요하지 않기 때문에 일반적으로 더 빠르게 진행됩니다. 코어를 제거한 지 몇 초 만에 고무가 원래 상태로 복원되는 반면, 열 수축 방식의 경우 본체 전체에 걸쳐 체계적으로 열을 가해야 합니다.
