Torque de instalação e confiabilidade de contato para buchas de baixa tensão

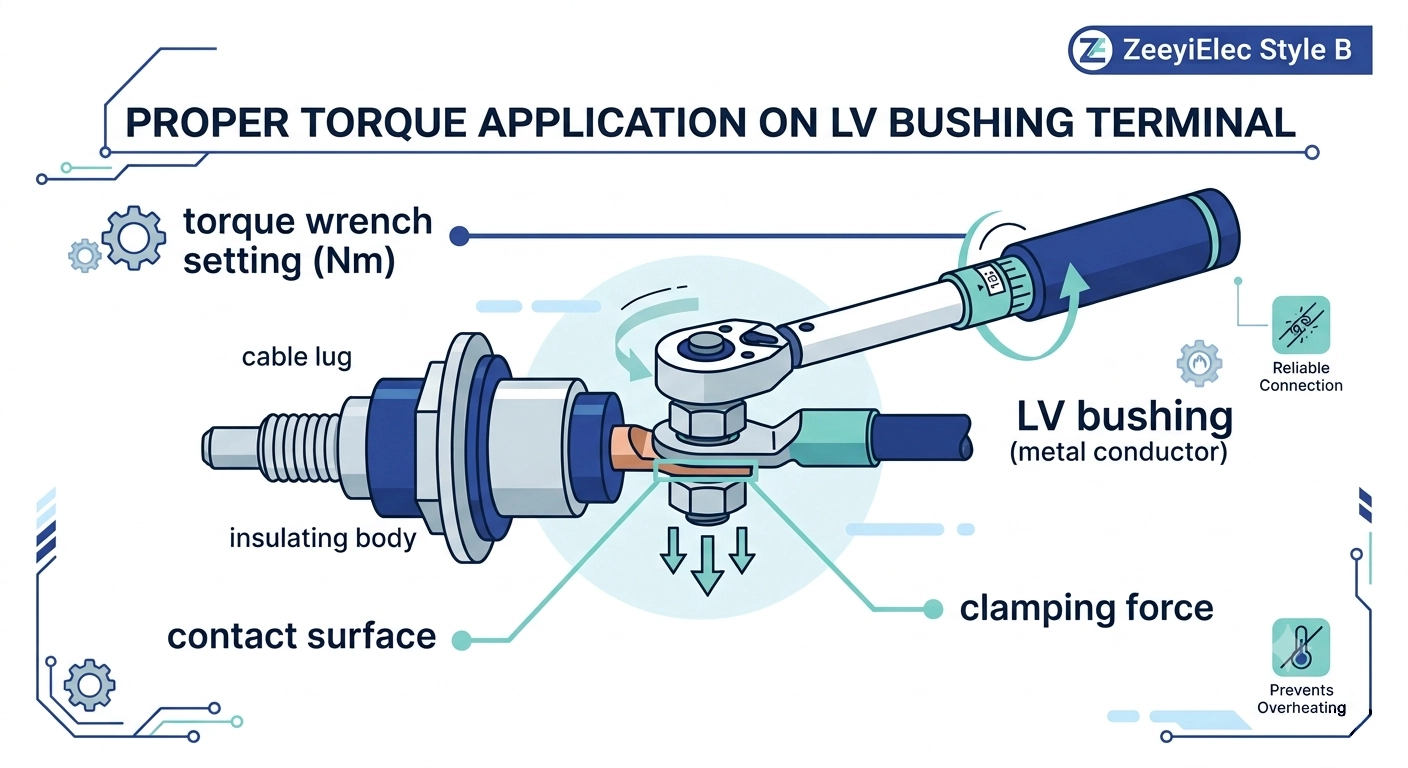

O torque de instalação da bucha LV é a variável mais importante para o desempenho a longo prazo do terminal — mais do que a seção transversal do condutor, ele determina a quantidade de pressão mecânica que mantém as superfícies de contato unidas. A resistência de contato em uma junta aparafusada é determinada pela área real de contato metal com metal, e essa área se expande à medida que a força de aperto aumenta — até o ponto em que o material começa a ceder. É por isso que a especificação de torque não é uma formalidade arbitrária de instalação; é a principal alavanca que os instaladores têm sobre o desempenho elétrico a longo prazo na junta, seja para uma bucha de BT isolada ou como parte da solução mais ampla da ZeeyiElec acessórios para transformadores intervalo.

Pressão de contato e resistência elétrica

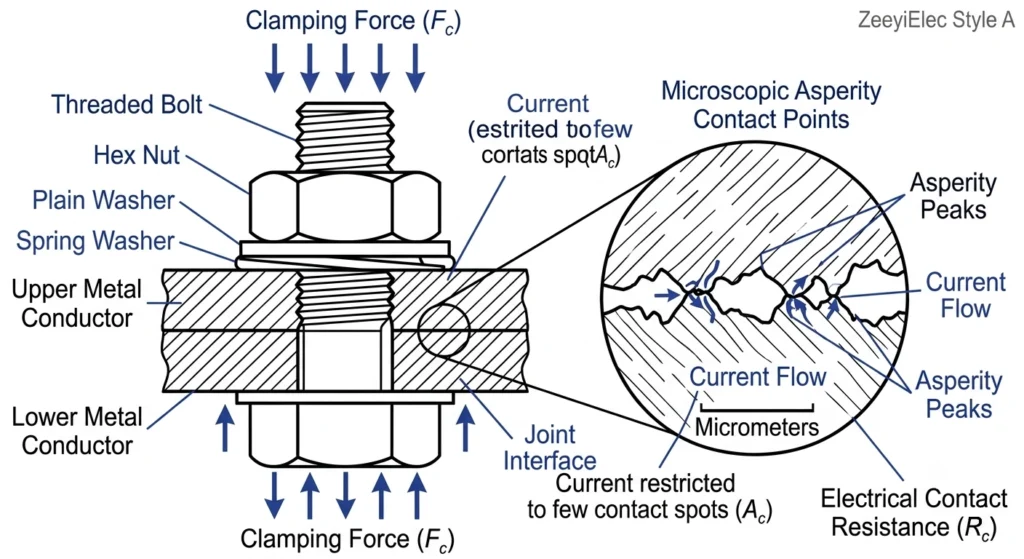

No nível microscópico, mesmo a superfície usinada de um terminal é irregular, e a corrente flui apenas pelos pequenos pontos onde as duas superfícies realmente se tocam — os “pontos a”. Um torque adequado alisa essas asperezas e aumenta a área de contato efetiva, reduzindo a resistência de contato. A experiência de campo no comissionamento de buchas de baixa tensão mostra consistentemente que conexões apertadas de acordo com as especificações apresentam resistência de contato na faixa baixa de microohms, enquanto juntas com torque insuficiente no mesmo tamanho de terminal podem apresentar valores várias vezes maiores, bem antes que qualquer sinal visível de conexão frouxa apareça.

Um terminal de bucha LV apertado com o torque adequado normalmente apresenta resistência de contato inferior a 50 μΩ, enquanto uma junta apertada com torque inferior ao especificado (60%) pode exceder 150–200 μΩ, dependendo do acabamento da superfície e do material do terminal.

Por que os terminais de baixa tensão são mais sensíveis ao torque do que os de média tensão

As buchas de BT geralmente utilizam pinos com diâmetros menores — frequentemente na faixa de M8 a M10 — em comparação com os pinos maiores, de M12 a M16, comuns nos terminais de buchas de MT. Pinos menores significam uma margem de tolerância de torque mais estreita: o mesmo erro absoluto de torque representa um desvio percentual maior em relação à força de fixação alvo, e isso varia um pouco de acordo com o fabricante e a série da bucha. Isso torna o controle preciso do torque nos terminais de BT mais significativo por unidade de erro do instalador, mesmo que os valores absolutos de torque envolvidos sejam menores do que nos equipamentos de MT.

Para obter um contexto mais amplo sobre como os requisitos das buchas de BT e MT diferem além do torque, consulte o artigo da ZeeyiElec Guia de seleção entre buchas de BT e buchas de MT.

[Expert Insight].

• O erro de torque é mais significativo em parafusos pequenos — um desvio de 2 Nm em um parafuso M8 é proporcionalmente maior do que o mesmo desvio em um M12
• A resistência de contato, e não a estanqueidade visível, é o verdadeiro indicador de aprovação ou reprovação durante o comissionamento
• A diferença entre uma rosca seca e uma rosca lubrificada altera o significado do torque “correto” para a mesma força de aperto

Consequências do aperto insuficiente e do aperto excessivo

Erros de torque em qualquer uma das direções produzem sinais distintos de falha, e reconhecer qual padrão está se desenvolvendo ajuda as equipes de campo a intervir antes que uma conexão falhe durante o serviço. Ambos os caminhos de falha tendem a ser progressivos, e não imediatos — um terminal de bucha de baixa tensão com torque ligeiramente insuficiente pode funcionar por meses antes que os sintomas se tornem mensuráveis.

Caminho de falha por torque insuficiente

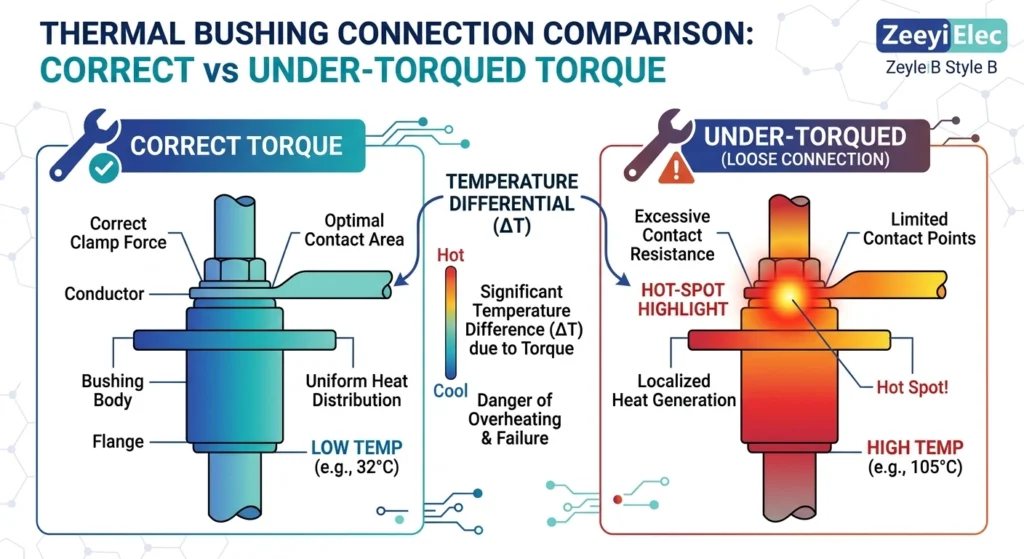

Uma conexão com torque insuficiente começa com resistência de contato elevada, o que gera aquecimento I²R localizado na junta. Esse calor acelera a formação de óxido nas superfícies de contato, aumentando ainda mais a resistência em um ciclo que se autoalimenta. Na análise de falhas em campo em equipamentos de distribuição de baixa tensão, esse padrão geralmente se manifesta inicialmente como um aumento de temperatura de 15 a 30 °C acima da temperatura ambiente no terminal durante a varredura térmica, bem antes de a conexão estar frouxa o suficiente para ser detectada manualmente. Se não for corrigido, o ciclo térmico causado pela variação de carga pode afrouxar ainda mais a junta, levando eventualmente à formação de arco elétrico e à queima do terminal.

Caminho de falha por torque excessivo

O torque excessivo apresenta um perfil de risco diferente. Exceder o torque especificado — especialmente em pinos M8 menores, comuns em terminais de baixa tensão — pode danificar as roscas, deformar a flange do terminal ou causar rachaduras no corpo fundido do terminal. Em buchas nas quais o pino do terminal é parte integrante do corpo do isolador, o torque excessivo também pode transmitir tensão mecânica para a porcelana ou para o invólucro de epóxi, criando o risco de fissuras finas que podem não ser visíveis até que um teste dielétrico posterior identifique um ponto fraco. Ao contrário das falhas causadas por torque insuficiente, os danos decorrentes do torque excessivo geralmente já estão presentes na instalação, em vez de se desenvolverem gradualmente; é por isso que supervisionar a etapa de aperto durante o comissionamento é uma forma mais confiável de detectar o problema do que depender apenas de uma inspeção térmica posterior.

Ambos os modos de falha destacam por que a verificação do torque deve constar na lista de verificação de comissionamento, em vez de ser tratada como uma etapa única da instalação.

Considerações sobre a faixa de torque em função do tamanho do terminal da bucha

Os valores de torque para terminais com buchas de baixa tensão são determinados principalmente pelo diâmetro do pino e pelo material do terminal, e não apenas pela classe de tensão. Os fabricantes publicam tabelas específicas de torque para seus terminais, e os instaladores devem sempre basear-se nessa documentação, em vez de utilizar um valor genérico.

Considerações sobre a faixa de torque de acordo com o tamanho do pino

Os valores exatos de torque variam de acordo com o fabricante, o material do pino e as condições da rosca; portanto, os instaladores devem sempre consultar a ficha técnica específica do terminal para a bucha que está sendo instalada, em vez de aplicar um valor genérico. Como orientação geral, os terminais de bucha de baixa tensão (LV) na faixa de M8 a M12 normalmente se enquadram em uma faixa de torque moderada, adequada para evitar tanto o aperto insuficiente quanto danos à rosca — mas o valor de referência deve ser obtido na documentação de instalação do próprio produto.

As especificações exatas de torque variam de acordo com o tamanho do pino, o material e as condições de lubrificação da rosca. Antes da instalação, sempre verifique o valor correto em Nm consultando a ficha técnica específica dos componentes do terminal da bucha, em vez de se basear em uma faixa genérica.

Ajustes dependentes do material

Os terminais de cobre toleram a faixa de torque especificada com relaxamento mínimo a longo prazo, uma vez que as propriedades mecânicas do cobre mantêm a força de fixação relativamente estável durante os ciclos térmicos. Os terminais de alumínio se comportam de maneira diferente — o alumínio é propenso ao escoamento a frio (creep) sob pressão de fixação sustentada, o que significa que a junta pode perder uma porcentagem mensurável da força de fixação nas primeiras semanas de serviço, mesmo quando apertada corretamente na instalação. Para terminais de bucha de baixa tensão com terminais de alumínio, essa é a razão subjacente pela qual muitas especificações exigem uma verificação programada do reaperto, em vez de um único aperto, e por que arruelas Belleville ou elementos de mola semelhantes são, às vezes, especificados em conexões de terminais de alumínio para manter a força de aperto apesar da fluência.

Para a seleção de hardware de terminais em toda a ampla linha de buchas de BT e MT, consulte a ZeeyiElec’s buchas de baixa tensão série de produtos.

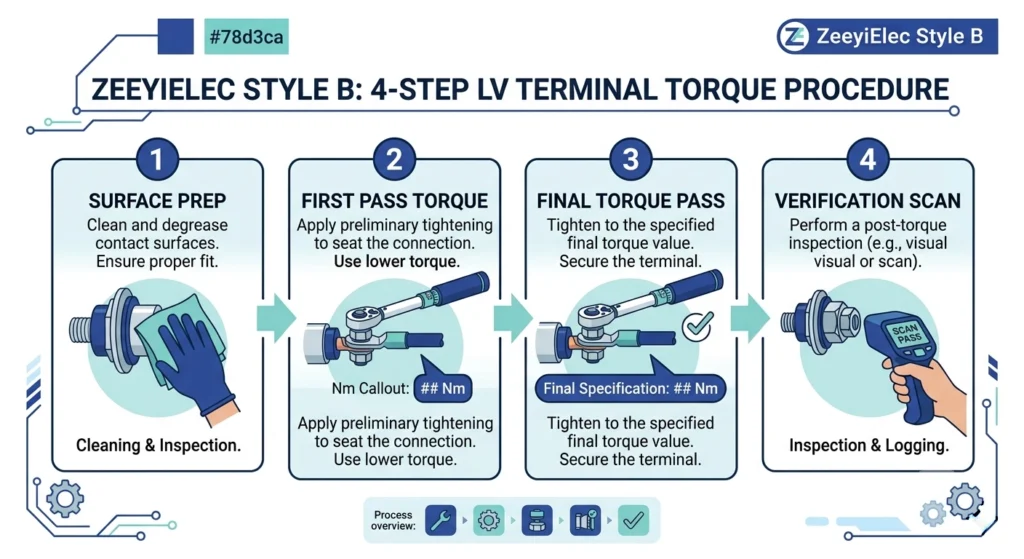

Procedimento passo a passo para instalação e verificação do torque

Acertar o torque de instalação das buchas de baixa tensão depende tanto da preparação e da sequência de etapas quanto da configuração final da chave de torque. Um procedimento estruturado reduz a variabilidade que leva a falhas causadas tanto por torque insuficiente quanto por torque excessivo nos terminais das buchas de baixa tensão.

Preparação da superfície antes da instalação

As superfícies de contato devem estar limpas, livres de película de óxido e — no caso de terminais de alumínio — tratadas com um composto de junção adequado antes da conexão. Ignorar a preparação da superfície é um dos atalhos mais comuns na prática que leva a uma resistência de contato elevada, mesmo quando o torque é aplicado corretamente posteriormente.

Sequência de aplicação de torque

Utilizando uma chave de torque calibrada, os parafusos devem ser apertados até atingir aproximadamente 50–60% do torque alvo na primeira etapa e, em seguida, ajustados de acordo com a especificação completa na segunda etapa. Essa abordagem em etapas assegura o assentamento uniforme do terminal e evita a sobrecarga em um dos lados da conexão, o que representa um risco específico em placas de terminais com vários parafusos.

Verificação pós-instalação

Uma verificação do aperto durante o comissionamento, combinada com uma varredura térmica por infravermelho sob carga inicial, confirma se a conexão está funcionando conforme o esperado antes que o equipamento seja colocado em operação sem supervisão.

É mais fácil adequar as especificações de torque aos seus terminais de bucha específicos com os dados de referência fornecidos pelo próprio fabricante. A equipe de engenharia da ZeeyiElec pode fornecer folhas de especificações de torque para terminais e dar suporte a consultas técnicas de cotação (RFQs) tanto para acessórios de transformadores quanto para acessórios para cabos linhas de produtos — entre em contato por meio do guia de seleção de acessórios para transformadores para começar.

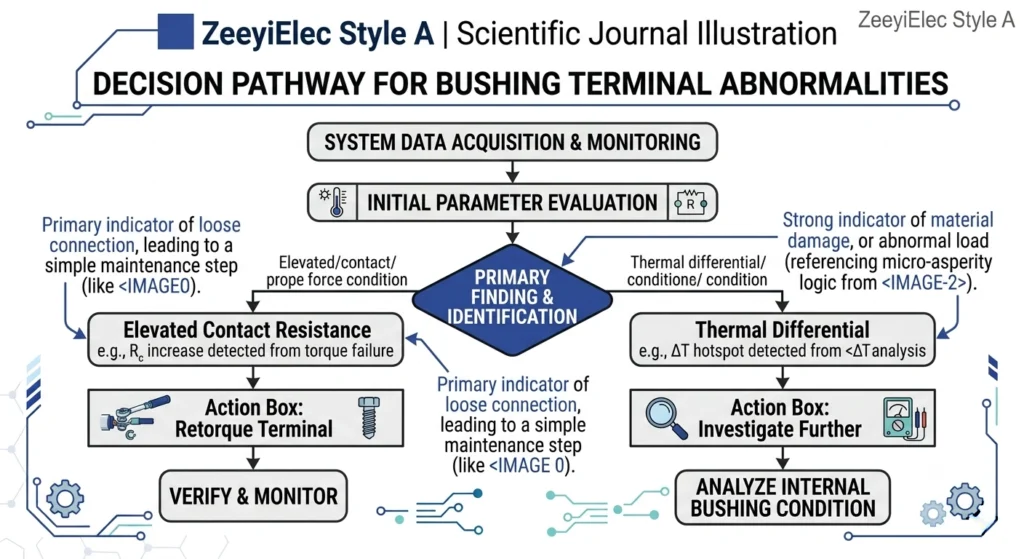

Verificações de comissionamento e diagnóstico em campo de problemas relacionados ao torque

Problemas de contato relacionados ao torque raramente se manifestam claramente durante o comissionamento — eles tendem a surgir como desvios sutis que exigem uma verificação minuciosa, em vez de uma inspeção superficial. Incorporar a verificação do torque à sequência de comissionamento permite detectar a maioria dos problemas antes que a energização os revele sob carga.

Sinais de contato solto durante o comissionamento

O indicador precoce mais confiável é uma medição de resistência de contato acima do valor de referência esperado — normalmente, qualquer valor que exceda aproximadamente 100 μΩ em um terminal de bucha de baixa tensão justifica uma investigação, em vez de se presumir que o problema se resolverá sob carga. A varredura térmica por infravermelho durante a energização inicial é uma verificação secundária útil, já que um diferencial de temperatura de até mesmo 10–15 °C entre um par de terminais, de resto idênticos, no mesmo conjunto de buchas frequentemente indica uma discrepância no torque, em vez de um desequilíbrio de carga. Comparar um terminal com seu vizinho, que é idêntico em todos os outros aspectos, costuma ser mais diagnóstico do que basear-se em um limite absoluto de temperatura, já que as condições ambientais e de carga variam entre os locais.

Uma leitura de resistência de contato superior a ~100 μΩ, ou um diferencial térmico de ≥10 °C entre terminais comparáveis, deve levar ao reaperto e à nova verificação antes que a bucha seja aceita para uso.

Quando é necessário recorrer à substituição completa da bucha

Um simples reaperto resolve a maioria dos casos de torque insuficiente quando detectados precocemente. No entanto, se as leituras térmicas ou de resistência permanecerem elevadas após um reaperto executado corretamente, o problema pode ter se estendido além da própria conexão do terminal — por exemplo, danos por oxidação na superfície de contato ou tensão no isolador em estágio inicial, resultante de um evento anterior de torque excessivo. Nesses casos, continuar a confiar no terminal existente acarreta o risco de uma falha em campo sob carga, e a substituição da bucha — em vez de reapertar repetidamente — é a opção mais recomendável, especialmente em equipamentos em que o custo do tempo de inatividade supera o custo marginal do componente.

[Expert Insight].

• Compare um terminal com o seu vizinho no mesmo conjunto de buchas — essa é uma verificação mais confiável do que um valor absoluto de temperatura
• Um reaperto que não corrige as leituras elevadas indica danos além da conexão, e não a necessidade de um novo reaperto
• Inclua as verificações de reapertamento no cronograma de comissionamento, e não apenas na etapa inicial de instalação

Normas e referências oficiais para práticas relacionadas ao torque

A prática de torque para conexões de terminais elétricos não é uma convenção arbitrária do setor — ela remonta a orientações estabelecidas sobre conexões elétricas aparafusadas, embora fabricantes específicos de buchas publiquem suas próprias tabelas de torque, específicas para seus produtos, que se somam a essas orientações gerais.

Orientações relevantes do IEEE/IEC sobre conexões de terminais

A norma IEEE 837 regulamenta as conexões permanentes qualificadas utilizadas no aterramento de subestações, e, embora não seja uma especificação direta de torque para terminais de bucha, seu princípio subjacente — de que a integridade da conexão deve ser verificada sob ciclos térmicos, em vez de ser presumida apenas com base no torque de instalação — explica por que o reaperto e as verificações térmicas na fase de comissionamento são práticas padrão, e não apenas complementos opcionais.

Na prática, as tabelas de torque do fabricante geralmente têm precedência sobre as orientações genéricas das normas, uma vez que levam em conta o material específico dos pinos, o passo da rosca e o projeto das saliências utilizados nessa linha de buchas. A comparação entre ambos — o princípio geral das orientações da IEEE/IEC e os valores específicos da ficha técnica do fabricante — oferece aos instaladores a base mais confiável para tomar decisões sobre o torque em campo.

Para obter mais informações técnicas sobre normas de conexões aparafusadas, consulte Norma IEEE 837 para a qualificação de conexões permanentes.

Perguntas frequentes

Qual torque deve ser utilizado nas conexões dos terminais com buchas de baixa tensão?

Os valores de torque geralmente variam entre 15 e 55 Nm, dependendo do tamanho do pino, mas o valor exato deve sempre seguir a tabela de torque do fabricante para aquele terminal específico, uma vez que o material do terminal e as condições da rosca alteram o ajuste correto.

O que acontece se um terminal com bucha de baixa tensão for apertado com torque insuficiente?

A redução da pressão de contato aumenta a resistência de contato na junta, o que gera aquecimento localizado que acelera a oxidação e pode evoluir para a formação de arco elétrico se a conexão não for detectada e corrigida durante o comissionamento.

O torque excessivo pode danificar o terminal de uma bucha?

Sim — um torque excessivo pode danificar as roscas, deformar o terminal ou transmitir tensão mecânica ao corpo isolante da bucha, e esse tipo de dano geralmente já está presente na instalação, em vez de se desenvolver gradualmente, como acontece com uma falha causada por torque insuficiente.

Com que frequência o torque dos terminais com bucha deve ser verificado novamente após a instalação?

A verificação do aperto é normalmente realizada durante o comissionamento inicial e novamente após o primeiro ciclo térmico ou período de carga, uma vez que os terminais de alumínio, em particular, podem perder força de aperto devido à fluência nas primeiras semanas de serviço.

Os terminais de cobre e de alumínio exigem torques diferentes?

Sim — os terminais de alumínio são mais propensos ao escoamento a frio sob pressão contínua e, normalmente, exigem um cumprimento mais rigoroso do torque especificado, além de novas verificações programadas, enquanto as conexões de cobre mantêm a força de fixação de forma mais consistente ao longo do tempo.

Qual é a melhor maneira de verificar se o torque está correto após a instalação?

Uma chave de torque calibrada confirma o ajuste mecânico, mas combiná-la com uma medição da resistência de contato ou uma varredura térmica por infravermelho sob carga inicial fornece uma avaliação mais direta do desempenho elétrico real na junta.

Em que casos um terminal que parece solto deve ser reapertado, em vez de ser sinalizado para substituição?

Um único reaperto geralmente é suficiente para resolver problemas de resistência elevada ou leituras térmicas anormais; no entanto, se essas leituras persistirem após um reaperto executado corretamente, é provável que o dano subjacente se estenda além da conexão, e a substituição deve ser considerada.
