Explicação sobre buchas cerâmicas de baixa tensão: estrutura, parâmetros nominais e aplicações

O que é uma bucha cerâmica de baixa tensão?

Uma bucha cerâmica de baixa tensão é um componente isolado de passagem montado na parede do tanque de um transformador de distribuição, proporcionando um caminho vedado para que a corrente do lado secundário saia do compartimento cheio de óleo sem causar curto-circuito com o tanque aterrado. Ao contrário das buchas de média tensão, que lidam com campos de tensão dielétrica concentrados, o principal desafio de engenharia desse componente é térmico — ele conduz corrente contínua, normalmente na faixa de 600 A a 5.000 A, em uma classe de tensão nominal de 1,2 kV a 3,0 kV, portanto, a dissipação de calor na interface condutor-isolamento é mais importante do que a resistência a picos de tensão.

Elementos estruturais principais

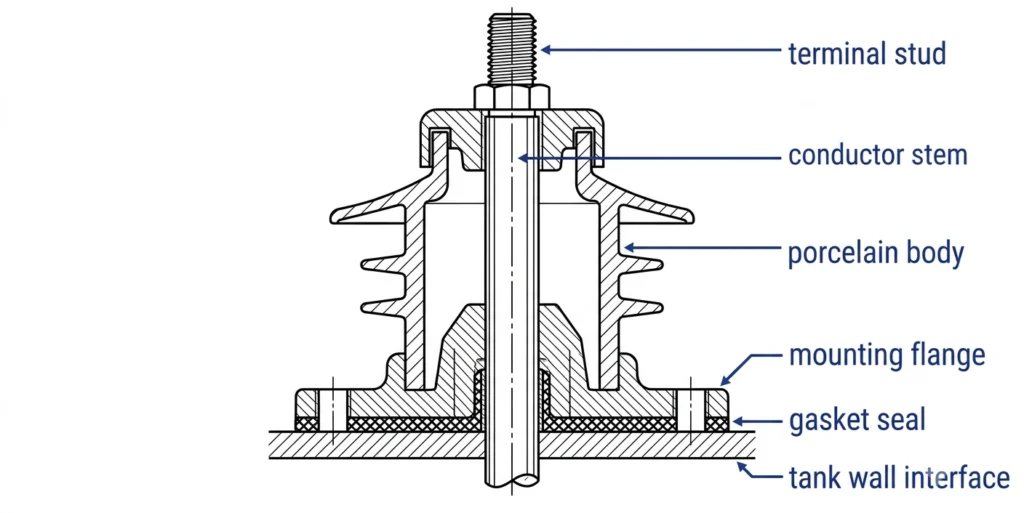

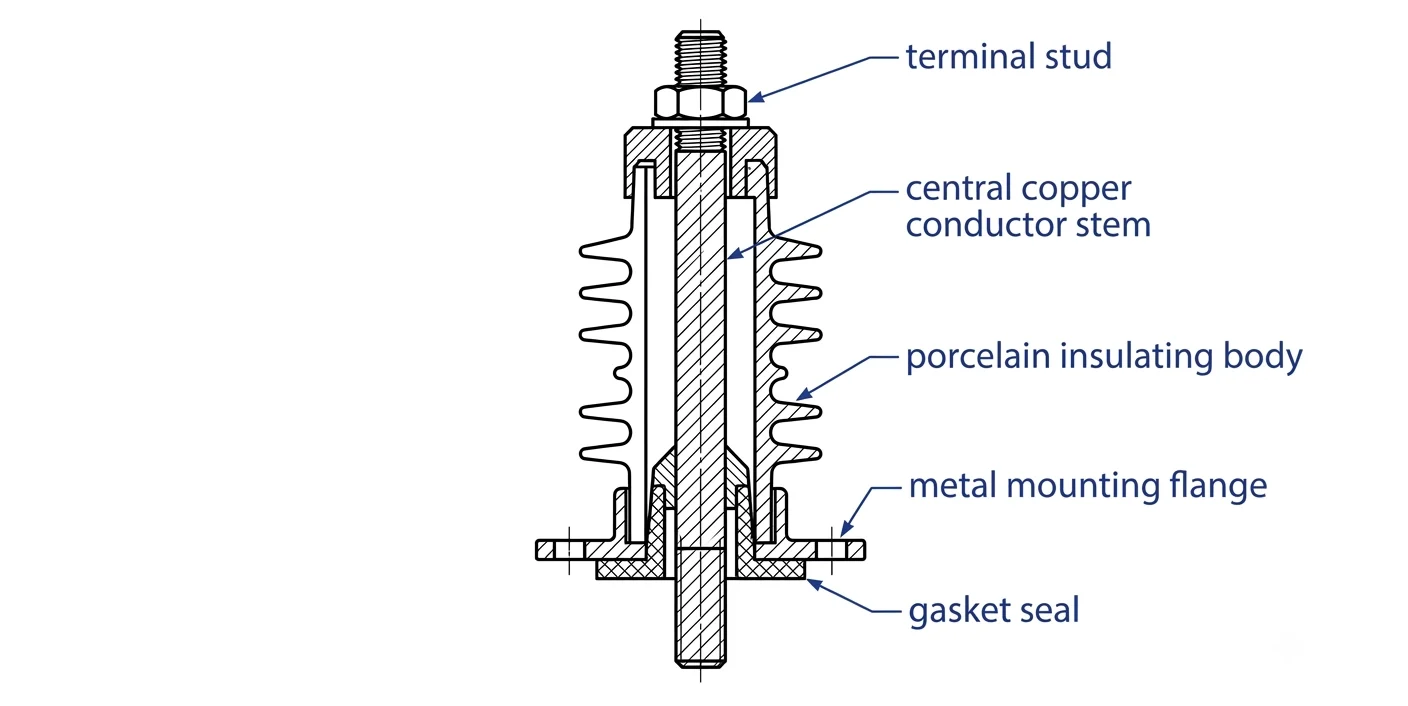

O projeto gira em torno de uma haste condutora central, geralmente uma haste de cobre ou liga de cobre usinada para receber um pino terminal rosqueado na extremidade externa. Essa haste atravessa um corpo isolante de porcelana — queimado em forno a alta temperatura para obter uma estrutura densa e de baixa porosidade — colado ou vedado mecanicamente a um flange de montagem metálico. O flange se encaixa na parede do tanque por meio de uma vedação com junta e, em alguns projetos, uma braçadeira acionada por mola ou aparafusada mantém uma compressão constante à medida que a unidade passa por ciclos térmicos entre a temperatura ambiente e a temperatura de operação em carga total.

Na prática, o invólucro de porcelana funciona exclusivamente como isolante dielétrico e invólucro mecânico; ele não conduz corrente. O desempenho na transferência de corrente é determinado inteiramente pela área da seção transversal da haste e pela qualidade da conexão dos terminais, razão pela qual o controle do torque de instalação é tão importante quanto a seleção do material — um ponto abordado mais adiante.

Onde ele se localiza no circuito secundário do transformador

Em um transformador de distribuição típico de 25 kVA a 2.500 kVA, esse tipo de bucha é instalado no ponto em que os enrolamentos secundários internos se conectam ao cabeamento externo de baixa tensão ou ao barramento. É uma das várias opções de acessórios que desempenham essa função, juntamente com buchas HTN e de resina porosa — a escolha do material varia de acordo com a densidade de corrente, a exposição ao ambiente e o risco de manuseio mecânico no local, uma distinção que a próxima seção detalha diretamente.

Bucha cerâmica de baixa tensão x HTN x resina porosa: comparação de materiais

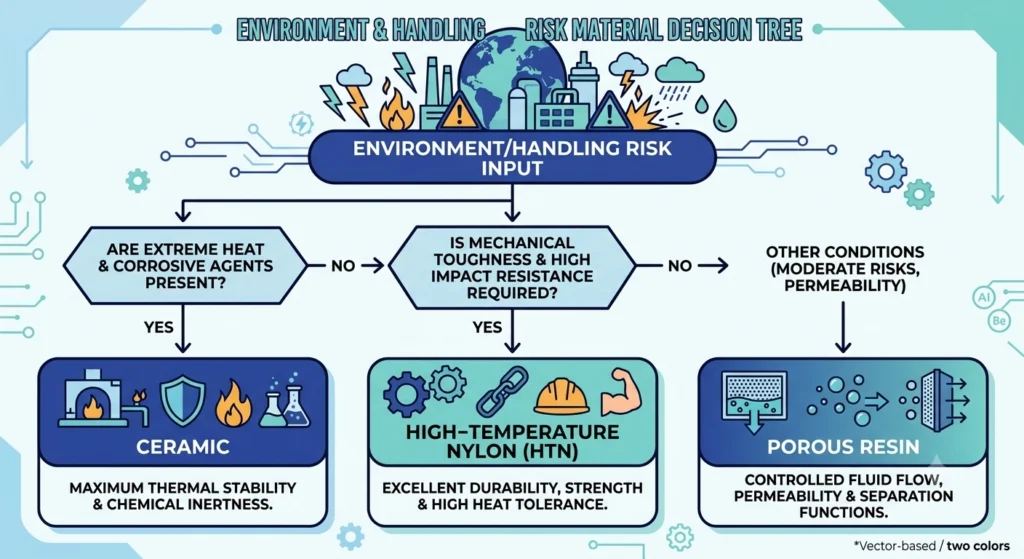

A escolha entre porcelana, HTN e resina porosa depende da adequação das propriedades do material à densidade de corrente, à exposição ao ambiente e ao risco de manuseio mecânico durante o transporte e a instalação. Todos os três atendem ao mesmo requisito funcional — isolar a haste condutora do tanque aterrado —, mas diferem no comportamento térmico, na resistência ao impacto e no desempenho superficial a longo prazo.

Porcelana / Cerâmica

Fabricado a partir de uma mistura cozida de argila, quartzo e alumina, vitrificada em altas temperaturas de forno para produzir uma superfície densa e quimicamente inerte. Isso proporciona forte resistência à degradação por raios UV e ao ataque químico, razão pela qual continua sendo comum em instalações externas montadas em bases, em ambientes costeiros ou com poluição industrial. A desvantagem é a fragilidade: a porcelana não cede sob impacto; portanto, uma unidade que caia ou um deslize da chave inglesa durante a instalação pode lascar ou rachar o invólucro, enquanto o HTN simplesmente ficaria amassado ou arranhado.

HTN (Nylon de alta temperatura)

Um polímero termoplástico selecionado por sua resistência ao impacto e menor peso — um fator significativo quando equipes de campo manuseiam e posicionam buchas com capacidade nominal de até 5.000 A em locais de trabalho sob tensão. O HTN normalmente suporta temperaturas operacionais contínuas na faixa de 140 °C a 150 °C na superfície do isolamento, comparáveis às da porcelana, mas sua estrutura polimérica é mais suscetível ao desbotamento causado pela radiação UV a longo prazo quando exposta diretamente ao sol, sem proteção.

Resina porosa

Um corpo moldado em epóxi que se situa entre a porcelana e o HTN em termos de resistência mecânica. A resina suporta bem os ciclos térmicos e resiste melhor a rachaduras do que a porcelana sob choques mecânicos, embora sua superfície dielétrica possa se tornar mais sensível à absorção de umidade ao longo do tempo caso o revestimento externo seja comprometido — um aspecto a ser levado em consideração em ambientes de subestações com alta umidade.

Resumo da seleção de materiais

Propriedade	Cerâmica (porcelana)	HTA	Resina porosa
Resistência ao impacto	Baixo — risco de fragilidade, lascas ou rachaduras	Alto	Moderado
Resistência aos raios UV e aos produtos químicos	Alto	Moderado	Moderado–Alto
Peso típico	O mais pesado	Mais leve	Gama média
Ambiente ideal	Poluição costeira e industrial, instalações fixas	Locais com alta vibração, operados em campo	Subestações com controle de umidade

Para obter detalhes sobre a linha de produtos dos três materiais, consulte a ZeeyiElec’s série de buchas de baixa tensão.

[Expert Insight].

• Locais costeiros ou com altos índices de poluição privilegiam a inércia química da porcelana em detrimento das alternativas à base de polímeros
• Os produtos de alta rotatividade ou que podem ser substituídos em campo têm melhor desempenho no HTN, que tolera choques durante o manuseio
• Nunca presuma que os materiais são intercambiáveis em uma solicitação de cotação — confirme qual material a rubrica “buchas LV” da cotação realmente especifica

Parâmetros de classificação das buchas cerâmicas de baixa tensão: tensão, corrente e BIL

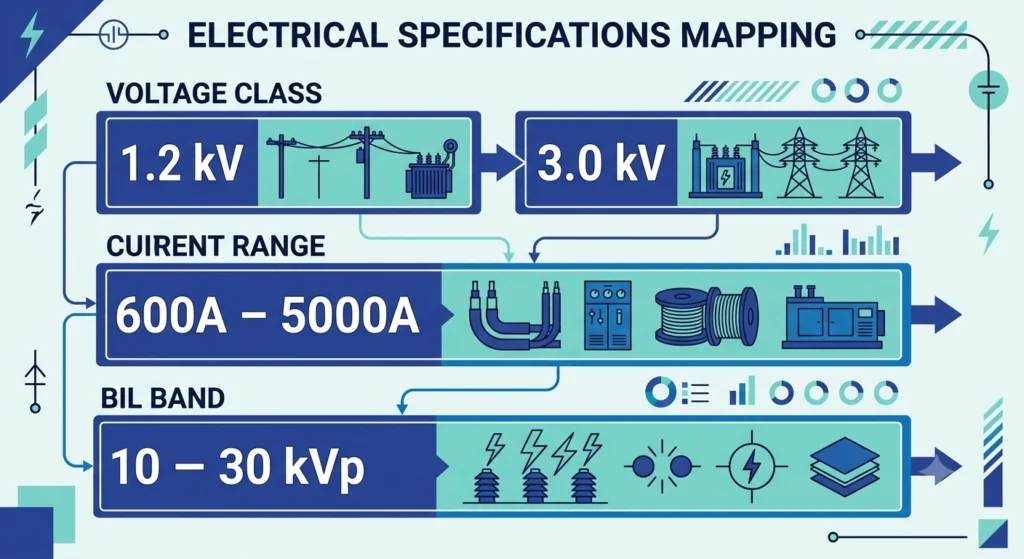

Para classificar corretamente esse tipo de bucha, é necessário analisar em conjunto três parâmetros interdependentes — classe de tensão nominal, corrente contínua e nível básico de isolamento contra impulsos (BIL) —, em vez de considerar qualquer um desses valores como suficiente por si só.

Classe de tensão e tensão máxima nominal

As unidades são normalmente classificadas para uma tensão máxima do sistema de 1,2 kV ou 3,0 kV, embora a tensão secundária real do transformador possa ficar bem abaixo desse limite. Essa margem existe porque a bucha deve suportar sobretensões transitórias decorrentes de eventos de comutação e de atividades de raios nas proximidades, e não apenas a tensão de operação em estado estacionário.

Faixa de intensidade de corrente

A corrente nominal contínua geralmente varia de 600 A a 5.000 A, sendo que a área da seção transversal do haste condutor — e não do corpo de porcelana — define o limite prático máximo. Uma unidade dimensionada para 3.000 A que transporta apenas 1.200 A de carga real opera a temperaturas mais baixas e apresenta menor envelhecimento térmico na interface da vedação, o que é uma das razões pelas quais os engenheiros de campo optam por dimensões ligeiramente maiores em instalações com alto ciclo de trabalho, em vez de corresponder exatamente à corrente indicada na placa de identificação.

Coordenação entre BIL e Isolamento

O Nível Básico de Isolamento contra Impulsos define a tensão de pico que uma bucha deve suportar sob uma forma de onda de impulso padronizada sem que ocorra descarga elétrica. As buchas cerâmicas de baixa tensão (BT) são geralmente dimensionadas para suportar níveis de impulso na faixa de 10 kVₚ a 30 kVₚ; no entanto, esse valor deve sempre ser verificado em relação ao estudo de coordenação de isolamento do transformador específico, em vez de ser presumido apenas com base na classe de tensão.

A escolha de uma bucha com um BIL inferior ao nível de resistência coordenado do sistema cria um ponto fraco na cadeia de isolamento — em caso de um evento transiente que exceda aproximadamente 15 kVₚ–20 kVₚ, uma unidade com capacidade insuficiente pode sofrer uma descarga elétrica antes que a proteção a montante entre em ação.

Os métodos de ensaio de impulso para buchas da classe de distribuição com tensão inferior a 34,5 kV são regidos pela norma IEEE C57.12.00; no entanto, os instaladores devem confirmar a combinação exata de tensão e corrente consultando a tabela aplicável na edição atual.

Os métodos de ensaio de impulso para buchas da classe de distribuição com tensão inferior a 34,5 kV são regidos por Norma IEEE C57.12.00, embora os instaladores devam confirmar a combinação exata de tensão e corrente consultando a tabela aplicável na edição atual.

Para obter uma lista completa das classes de tensão e das intensidades nominais de toda a linha de buchas da ZeeyiElec, consulte o acessórios para transformadores linha de produtos.

Considerações sobre a instalação em campo e o torque

A qualidade da instalação determina se essa bucha funcionará de acordo com sua corrente nominal por décadas ou se apresentará um terminal superaquecido ainda no primeiro ano de serviço. Duas variáveis são fundamentais: o assentamento da junta e o controle do torque.

Montagem e assentamento da junta

A flange se encaixa contra a parede do tanque por meio de uma junta compressível, normalmente projetada para uma ampla faixa de temperatura ambiente que varia aproximadamente de -30 °C a 105 °C na superfície de vedação. As equipes responsáveis pelo comissionamento de unidades montadas em base devem confirmar que a compressão seja uniforme em toda a circunferência do flange — um assentamento irregular, frequentemente causado por uma superfície de montagem empenada ou por um parafuso apertado fora de sequência, cria uma folga localizada que se torna um caminho para a entrada de umidade ao longo de ciclos térmicos repetidos. Especificamente em unidades de porcelana, a carga irregular no flange acarreta um risco adicional: como a cerâmica não possui elasticidade mecânica, a tensão concentrada em um ponto pode iniciar uma fissura fina que só se manifesta meses depois, sob vibração ou ciclos térmicos.

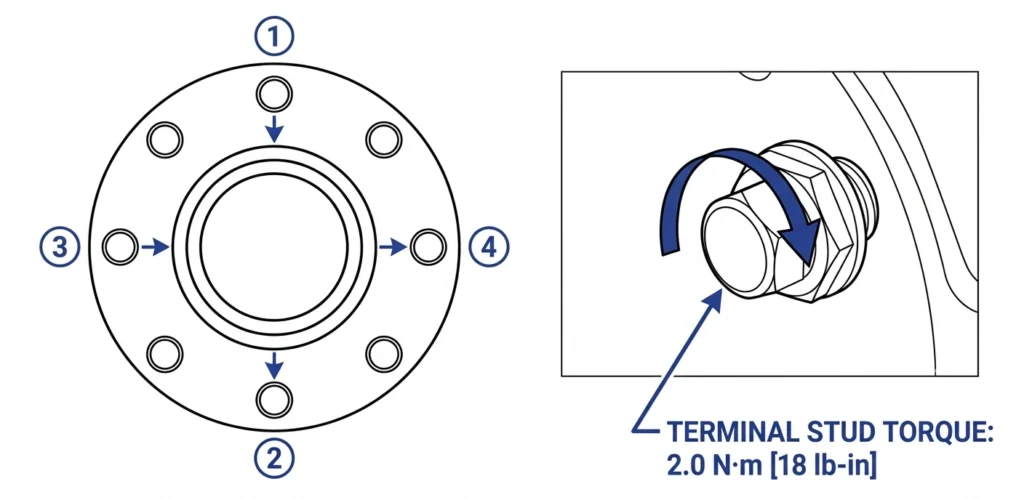

Torque nos terminais e confiabilidade dos contatos

A resistência de contato na junta do terminal aparafusado é determinada pela área real de contato metal com metal, que se expande à medida que a força de aperto aumenta — até o ponto em que o material do terminal começa a entrar em deformação plástica. O aperto insuficiente deixa um excesso de resistência que, sob uma carga contínua de 3.000 A a 4.000 A, pode gerar aquecimento I²R suficiente para descolorir visivelmente o terminal em um único ciclo de trabalho. O aperto excessivo corre o risco de deformar as roscas do pino ou, em unidades de porcelana, transmitir tensão mecânica excessiva para a vedação entre a cerâmica e o metal na base da haste.

A experiência de campo em trabalhos de comissionamento de equipamentos montados em base mostra que os valores de torque devem sempre ser consultados na ficha técnica específica, em vez de serem estimados a partir de uma tabela geral de equipamentos de baixa tensão — o diâmetro do pino e o passo da rosca variam o suficiente entre os fabricantes para que uma tabela genérica possa resultar em aperto insuficiente ou excessivo da junta. Verifique novamente o torque após o primeiro ciclo térmico, sempre que possível, uma vez que o aperto inicial pode se afrouxar ligeiramente.

Para uma sequência completa de verificação em campo, consulte o Guia de torque de instalação e confiabilidade de contato das buchas LV.

[Expert Insight].

• Verifique a compressão da flange uniformemente em toda a circunferência, e não apenas ao longo de uma única fileira de parafusos
• Consulte as especificações de torque de tração na ficha técnica específica, e não em uma tabela genérica de hardware da LV
• Verifique novamente o torque dos terminais após o primeiro ciclo térmico, pois o assentamento pode se afrouxar ligeiramente

Padrões comuns de falha em campo em buchas cerâmicas de baixa tensão

As unidades cerâmicas apresentam falhas com padrões suficientemente distintos das unidades HTN ou de resina, de modo que o diagnóstico em campo geralmente começa pela identificação do mecanismo em ação: fissuração térmica, danos por impacto físico ou contaminação superficial.

Craqueamento térmico

O ciclo repetido entre a temperatura de operação em carga total e condições ambientais frias causa tensão na linha de união onde o corpo de porcelana se une ao flange e à haste metálicos. Ao longo de anos de uso — geralmente entre 15 e 25 anos antes que os sintomas apareçam —, isso pode causar microfissuras na vedação, principalmente em unidades que já sofreram algum evento de tensão mecânica anterior, como uma instalação irregular da flange. Uma fissura nesse local raramente causa falha imediata; em vez disso, ela abre um caminho para a entrada lenta de umidade que, com o tempo, degrada a vedação interna.

Danos por lascas e impactos

Como a porcelana praticamente não apresenta elasticidade mecânica, os danos causados por impacto durante o transporte, manuseio ou instalação tendem a se manifestar como lascas visíveis, em vez dos arranhões observados nos corpos HTN. Uma lasca próxima à haste condutora de corrente é mais grave do que uma na saia externa, pois pode encurtar o caminho de fuga superficial e aumentar o risco de descarga elétrica em condições transitórias. Qualquer unidade lascada encontrada durante a inspeção pré-instalação deve ser rejeitada, em vez de instalada partindo do pressuposto de que “vai aguentar”.”

Rastreamento de contaminação de superfícies

O tracking ocorre quando a corrente de fuga superficial atua sobre a contaminação e a umidade presentes na saia, formando gradualmente um caminho condutor carbonizado. Esse mecanismo evolui lentamente e é um dos modos de falha mais facilmente evitáveis — a limpeza e a inspeção em intervalos de 12 a 24 meses em ambientes poluídos ou costeiros geralmente permitem detectá-lo antes que atinja um estágio crítico. Trate qualquer descoloração visível ou estrias finas de carbono como um sinal de alerta precoce, já que o tracking se acelera assim que começa.

Para uma abordagem estruturada para identificar esses modos de falha no local, consulte o fluxo de trabalho de diagnóstico de falhas de campo.

Quando optar pela cerâmica em vez do HTN ou da resina

A porcelana continua sendo a escolha certa para uma gama específica de aplicações — principalmente instalações fixas ao ar livre sujeitas a exposição prolongada aos raios UV ou a substâncias químicas, onde sua superfície inerte tem vida útil superior à das alternativas de polímero.

Aplicações mais adequadas para a cerâmica

Este material apresenta o melhor desempenho em transformadores montados em pedestal em ambientes costeiros, com poluição industrial ou com alta radiação UV, onde a unidade ficará exposta durante toda a sua vida útil de 20 a 30 anos, sem manuseio frequente. Sua inércia química resiste à degradação da superfície que, gradualmente, causa o esbranquiçamento ou o desbotamento das carcaças de polímero sob exposição solar contínua, e sua estabilidade dielétrica se mantém em toda a faixa de classificação de 1,2 kV a 3,0 kV, sem a necessidade de manutenção especial do revestimento.

Quando o HTN ou a resina se destacam em relação à cerâmica

A HTN é a melhor opção sempre que as buchas estão sujeitas a manuseio repetido — estoques de distribuição com alta rotatividade, unidades substituíveis em campo ou locais com vibração elevada proveniente de equipamentos pesados nas proximidades —, uma vez que sua tolerância a impactos evita o risco de lascas e rachaduras inerente à porcelana. A resina porosa é adequada para ambientes de subestações com umidade controlada, onde a resistência mecânica moderada é mais importante do que a resistência aos raios UV.

Escolher o material adequado ao ambiente desde o início evita um descompasso dispendioso: uma peça de porcelana lascada ou rachada em um local com alta vibração geralmente precisa ser substituída bem antes do fim de sua vida útil nominal, enquanto o HTN em um ambiente costeiro sujo pode apresentar desgaste por calcificação mais cedo do que a porcelana. Se você estiver especificando buchas de baixa tensão (LV) para um novo projeto de distribuição, a equipe de engenharia da ZeeyiElec pode ajudar a adequar a classe de tensão, a corrente nominal e o material às condições do seu local — entre em contato para obter suporte na solicitação de cotação e desenhos técnicos antes de finalizar as especificações dos acessórios.

Para conhecer critérios de seleção mais abrangentes para toda a linha de acessórios para transformadores, consulte o guia de seleção de acessórios para transformadores.

Perguntas frequentes

Qual é a vida útil típica de uma bucha cerâmica de baixa tensão?

As buchas cerâmicas de baixa tensão costumam atingir 20 a 30 anos de vida útil em condições normais de ciclagem térmica; no entanto, ambientes costeiros ou altamente contaminados podem reduzir esse período se a limpeza da superfície não for mantida.

O que é melhor para uma bucha de baixa tensão: cerâmica ou HTN?

A cerâmica oferece maior resistência à exposição aos raios UV e a produtos químicos, enquanto o HTN é mais leve e mais resistente a impactos durante o manuseio e o transporte — a melhor opção depende do ambiente de instalação e dos riscos mecânicos no local.

Qual é a intensidade nominal que uma bucha cerâmica de baixa tensão pode suportar?

Essas unidades estão geralmente disponíveis na mesma faixa de 600 A a 5.000 A+, assim como outros materiais para buchas de baixa tensão, sendo que o limite prático é determinado mais pelo dimensionamento da haste do condutor do que pelo próprio corpo de porcelana.

Uma bucha de cerâmica rachada ainda pode ser usada temporariamente?

Uma bucha de porcelana rachada ou lascada não deve continuar em uso, pois mesmo rachaduras finas podem se tornar um ponto de entrada de umidade e um caminho de condução de corrente sob carga — a substituição é a opção mais segura assim que o dano for confirmado.

Por que as buchas de cerâmica racham em climas frios?

Os ciclos térmicos entre condições de carga quente e temperaturas ambientes frias geram tensão na interface entre a porcelana e a vedação metálica, e a repetição desses ciclos ao longo de muitos anos pode, eventualmente, causar fissuras finas, especialmente em unidades que já tenham sofrido tensão mecânica anteriormente.

As buchas de cerâmica exigem especificações de torque diferentes das buchas de resina?

As especificações de torque são geralmente determinadas pelos pinos terminais e pelos componentes do conector, e não pelo material isolante do corpo; no entanto, os instaladores devem sempre confirmar os valores de torque específicos do fabricante, uma vez que os projetos das flanges variam entre as linhas de produtos de cerâmica e de resina.
