Poryoyo shiEscolher um kit de emenda para cabos com mangueira termorretrátil parece simples na ficha técnica, mas acaba saindo caro na vala. O kit certo é compatível com o seu cabo e trajeto; o errado passa no primeiro teste, mas falha dois invernos depois, no fundo de uma caixa de inspeção. Este guia aborda como essas juntas restauram um cabo, os parâmetros que diferenciam um kit específico para o projeto de um genérico, dez tipos de kits por aplicação e as realidades de campo e normas que determinam a adequação.

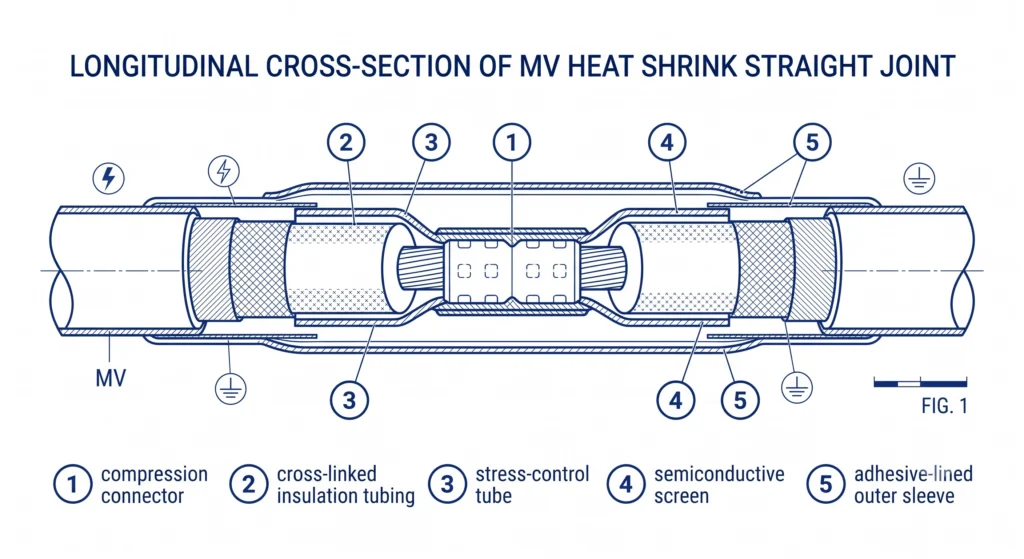

Uma emenda de cabo é uma seção reconstruída do cabo, e não um único componente. Quando duas extremidades se unem dentro de uma emenda, a junção reconstrói todas as camadas que o fabricante incorporou ao trecho: trajeto do condutor, isolamento primário, interface de controle de tensão, blindagem semicondutora e vedação externa contra umidade. A tecnologia de termorretrátil faz isso por meio de mangas poliméricas reticuladas que se ajustam ao cabo quando aquecidas, normalmente na faixa de 120 a 150 °C, por meio de um maçarico de propano controlado.
A junção começa no conector, onde os condutores são unidos mecanicamente ou por compressão. Essa conexão conduz toda a corrente contínua, geralmente de 200 A a 800 A, dependendo do tamanho do condutor, sem a formação de pontos de superaquecimento. Um conector mal crimpado aumenta a resistência de contato, e o aquecimento localizado resultante é um precursor comum de falhas em campo.
A junta restaura a rigidez dielétrica na região recortada, onde o tubo de isolamento reticulado se estende sobre o conector. Na borda da tela semicondutora, o campo se concentra intensamente; por isso, uma camada de controle de tensão, um cone geométrico de tensão ou um tubo de gradiente de tensão de alta permissividade redistribui esse campo.
O material de controle de tensão apresenta, normalmente, uma permissividade relativa em torno de εr ≈ 20–30, muito acima do εr ≈ 2,3 do isolamento de XLPE, o que afasta as linhas equipotenciais e reduz a tensão tangencial na borda da tela.
As camadas finais restauram o revestimento externo. As mangas revestidas com adesivo derretem e fluem durante a recuperação, aderindo ao revestimento para impedir a entrada de água — o que é fundamental para juntas enterradas e em dutos, onde a presença de água estagnada é comum. Essas quatro camadas servem de base para todas as decisões de seleção que se seguem, em toda a ZeeyiElec Famílias de terminações e emendas de cabos com mangas termorretráteis para classes de tensão de distribuição.

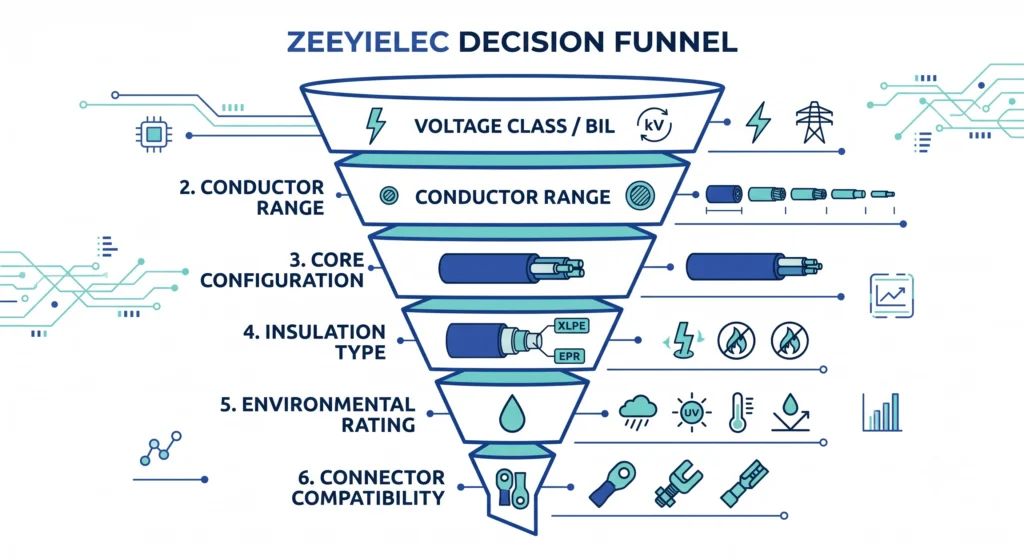

O fato de um kit sobreviver 30 anos no subsolo ou ser reprovado nos testes de aceitação raramente depende do material da manga, mas sim da compatibilidade entre as especificações e o cabo e a instalação. Seis parâmetros determinam essa compatibilidade; verifique todos eles antes de selecionar os candidatos finais.
A tensão nominal do kit deve corresponder à tensão nominal do cabo, e não à tensão nominal do sistema. Os kits são fabricados em classes distintas: 1 kV, 10 kV, 20 (24) kV e 35 kV, cada uma com um nível básico de isolamento correspondente. Um kit de 12 kV em um cabo de 24 kV resulta em subdimensionamento da interface de controle de tensão, independentemente da qualidade da instalação.
Cada kit abrange uma faixa de seção transversal do condutor, variando de 25 mm² a 800 mm² em toda a família de produtos, mas com uma faixa mais restrita por kit. A relação de recuperação entre o corpo do conector e a manga define o limite: uma manga com relação de recuperação superior a aproximadamente 3:1 não garantirá uma vedação confiável.
O número de núcleos altera a geometria da manga. As juntas de três núcleos exigem componentes de separação e isolamento individual para cada núcleo, itens que não estão presentes nos kits de um único núcleo; portanto, não são intercambiáveis.
Os adesivos e a composição química para controle de tensão devem ser adequados ao isolamento do cabo. Os cabos de XLPE e EPR são compatíveis com a composição química padrão dos tubos termorretráteis, enquanto os cabos com isolamento de papel e revestimento de chumbo (PILC) necessitam de componentes de transição para a migração de um sistema impregnado em óleo para um sistema polimérico seco.
Instalações em ambientes internos, externos, enterradas diretamente e em canais de cabos apresentam diferentes exigências em termos de vedação e proteção contra raios UV. Os kits para uso externo incluem camadas resistentes a rachaduras; os kits para instalação enterrada priorizam a vedação contra água por meio de adesivo na interface do revestimento.
[Expert Insight].
Essa mesma disciplina se estende por todo o âmbito mais amplo linha de produtos de acessórios para cabos. Definir esses aspectos corretamente desde o início evita lacunas nas especificações que, de outra forma, surgiriam durante os testes no local.

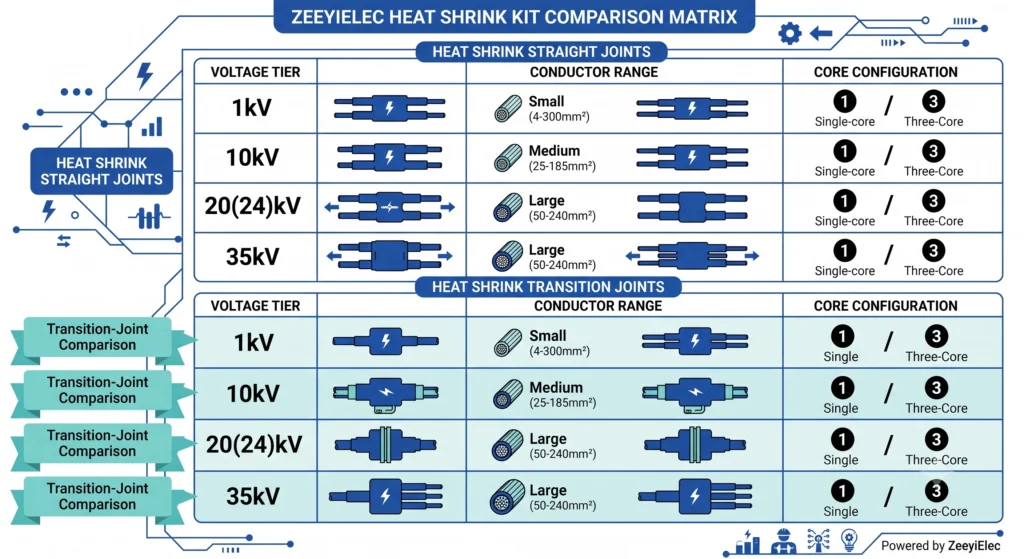

Não existe um kit ideal universal; existe apenas aquele que se adapta ao seu cabo e ao seu trajeto. Os dez tipos abaixo abrangem as classes de tensão, as faixas de condutividade e as configurações de núcleo comuns em trabalhos de distribuição. Use-os como uma matriz de seleção: encontre a linha cuja classe e construção correspondam ao seu cabo e, em seguida, refine a seleção de acordo com o ambiente.
| # | Tipo de kit | Classe de tensão | Faixa de condutores | Configuração principal | Aplicação de melhor ajuste |
|---|---|---|---|---|---|
| 1 | Junta reta LV | 1kV | 25–300 mm² | Núcleo único | Cabos de serviço, ramificações de baixa tensão |
| 2 | Junta multicondutor LV | 1kV | 25–240 mm² | 3/4 núcleos | Distribuição de baixa tensão, linhas subterrâneas |
| 3 | MV monofilar reto | 10kV | 35–630 mm² | Núcleo único | Rede em anel, alimentadores radiais |
| 4 | MV de três núcleos, reto | 10kV | 35–300 mm² | Três núcleos | Redes XLPE antigas de três núcleos |
| 5 | Junta de transição MV | 10kV | 50–400 mm² | Único/três | Adaptacões de PILC para XLPE |
| 6 | MV monofilar reto | 20(24)kV | 50-800 mm² | Núcleo único | Distribuição urbana, canais de cabos |
| 7 | MV de três núcleos, reto | 20(24)kV | 50–300 mm² | Três núcleos | Sistemas compactos de três núcleos |
| 8 | Junta de transição MV | 20(24)kV | 70–400 mm² | Único/três | Atualizações de isolamento misto |
| 9 | HV de um fio, reto | 35kV | 70–800 mm² | Núcleo único | Linhas de alimentação longas, sub-transmissão |
| 10 | Junta externa para alta tensão | 35kV | 95–800 mm² | Núcleo único | Vãos expostos, de aéreos a subterrâneos |
As janelas dos condutores se ampliam em classes de tensão mais altas, chegando a 800 mm² a 35 kV, enquanto os kits de três núcleos se estreitam em direção a 300 mm², pois a geometria da ramificação limita o tamanho dos núcleos. As juntas de transição são necessárias porque um kit polimérico reto não consegue fazer a transição com segurança entre um cabo de papel impregnado de óleo e um cabo XLPE seco. Se o seu projeto combinar tecnologias, o Estrutura de seleção entre tubos termorretráteis a frio e a calor ajuda a decidir se um kit com recuperação de calor é a opção certa antes de fechar uma fileira.
Uma ficha técnica descreve as condições ideais; a vala, não. Duas realidades do campo se sobrepõem à seleção do catálogo assim que a junta é enterrada.
As caixas de inspeção ficam alagadas. Em um projeto de alimentador urbano de 20(24) kV, as juntas retas em uma caixa de inspeção de banco de dutos ficaram submersas em água parada por semanas entre as chuvas da estação chuvosa. Os kits estavam corretamente classificados para 24 kV para um condutor de 240 mm², mas a vedação externa havia sido tratada como uma formalidade, em vez de uma defesa primária. A lição: em qualquer bueiro ou banco de dutos, a manga externa revestida com adesivo é a camada de proteção essencial. A água que entra em contato com um revestimento mal vedado migra ao longo do cabo até a região de controle de tensão, onde a umidade prolongada provoca descargas parciais e, eventualmente, a ruptura do isolamento.
A substituição de cabos antigos de 10 kV com isolamento de papel e revestimento de chumbo (PILC) por cabos modernos de XLPE não permite o uso de uma junta reta padrão; os dois sistemas de isolamento diferem química e eletricamente. A escolha correta é uma junta de transição que veda a camada de chumbo e a barreira de óleo na extremidade do PILC, ao mesmo tempo em que restabelece o isolamento polimérico na extremidade do XLPE. Forçar o uso de uma junta padrão é dispendioso, pois a falha ocorre meses depois, na interface entre o papel e o polímero. Ambos os casos compartilham uma causa raiz: o kit foi escolhido apenas com base nas especificações do cabo, e não no ambiente de instalação. A proteção é uma estrutura lista de verificação de controle de qualidade da instalação de acessórios de média tensão que incorpora verificações ambientais e de vedação ao fluxo de trabalho de pré-energização.
Dois kits idênticos, instalados por duas equipes no mesmo alimentador, podem apresentar diferenças de décadas em sua vida útil. O kit define o limite máximo; a qualidade da mão de obra determina o quanto você se aproxima desse limite. Uma junta bem selecionada visa a vida útil projetada do cabo, de 25 a 40 anos, desde que a recuperação, a preparação e o controle ambiental permaneçam dentro das tolerâncias.

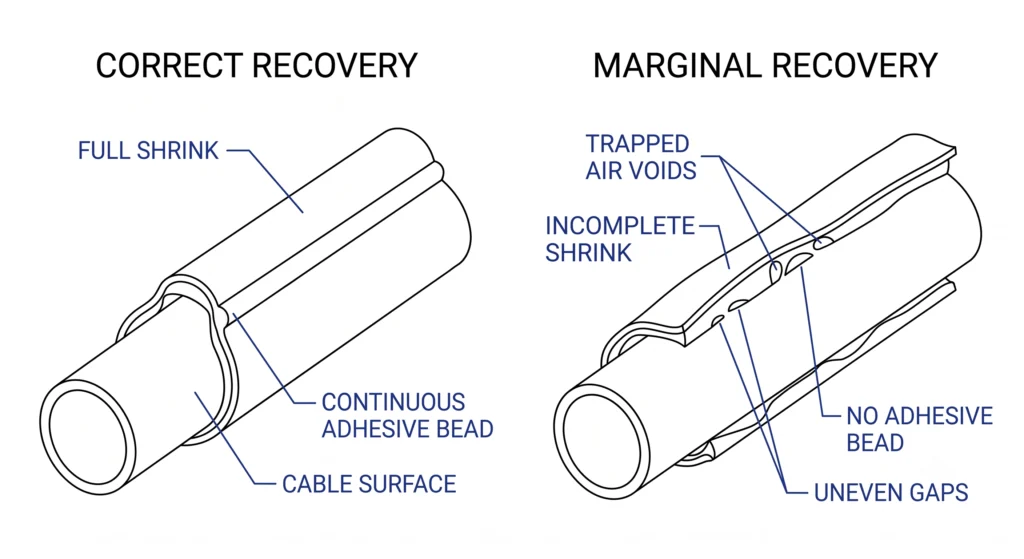

A retração é controlada, não se trata de “aplicar a chama até que ela encolha”. A manga se retrai corretamente na faixa de 120–150 °C, com a chama movendo-se de maneira constante para que a retração ocorra do centro para fora e empurre o ar preso à sua frente. O superaquecimento queima o polímero e degrada as propriedades dielétricas; o aquecimento insuficiente faz com que o adesivo não se espalhe. Um cordão contínuo de adesivo nas bordas da manga confirma a vedação; um cordão interrompido significa que ainda há vazios.
As dimensões do corte, o comprimento da tira de isolamento, a remoção do semicondutor e o ponto de terminação da tela são especificados em milímetros por um motivo. Uma tela irregular ou com corte excessivo cria um aumento local do campo que a camada de controle de tensão precisa compensar. Uma preparação limpa e precisa permite que essa camada cumpra sua função; uma preparação descuidada a sobrecarrega.
A união em uma vala fria retarda o fluxo do adesivo e pode resultar em uma vedação insuficiente, mesmo quando a recuperação parece completa. Poeira, umidade e graxa impedem a adesão. As equipes que limpam e pré-aquecem produzem juntas duradouras; aquelas que pulam a preparação produzem juntas que passam no primeiro teste, mas falham dois invernos depois.
[Expert Insight].
A verdadeira qualidade de um kit fica evidente no relatório de ensaio de tipo, e não na foto do catálogo. A documentação que um fornecedor pode apresentar é o melhor indicador do desempenho em campo e constitui uma vantagem a ser aproveitada antes da emissão do pedido de compra.
A principal qualificação para acessórios de cabos de média tensão é o ensaio de tipo do acessório, no qual uma junta representativa é submetida a uma sequência definida de solicitações elétricas e térmicas. O referencial é a série IEC 60502 para acessórios de cabos extrudados de 1 kV a 30 kV, com [VERIFICAR NORMA: a IEC 60502-4 abrange os requisitos de ensaio para acessórios de cabos de 6 kV a 30 kV]. Um fornecedor capaz de apresentar esse relatório demonstra que o projeto foi aprovado em uma qualificação independente.
O teste de descarga parcial detecta vazios internos e defeitos de interface antes que eles se propaguem. Espera-se que uma junta de média tensão qualificada apresente descarga parcial abaixo de um limite definido, geralmente alguns picocoulombs, sob uma tensão de teste superior à nominal. O teste de resistência à tensão alternada confirma que ela mantém a rigidez dielétrica nominal.
Como as juntas se expandem e se contraem com a carga, o teste de ciclo térmico submete a junta a temperaturas do condutor em torno de 90–95 °C para o XLPE e, em seguida, a resfria, revelando pontos fracos que só se manifestam sob movimento térmico. Verifique os detalhes do método de teste em relação ao Catálogo oficial de normas da Comissão Eletrotécnica Internacional em vez de resumos dos fornecedores. O princípio: solicite a documentação comprovativa, confirme se a classe e a faixa de condutores correspondem ao seu pedido e considere a ausência de um relatório de ensaio de tipo como um sinal de alerta.
A escolha de um kit é uma combinação que exige rigor: classe de tensão versus classificação do cabo, faixa de condutor versus seção transversal, configuração do núcleo versus construção, vedação versus vala. Acertando esses quatro pontos, confirme os resultados dos testes de tipo, e a disciplina na instalação fará o resto. Para evitar falhas nas especificações, deixe que a equipe de engenharia do fornecedor verifique a compatibilidade primeiro. Forneça quatro dados por ponto de junção:
Com essas informações, a ZeeyiElec pode confirmar o kit correto entre as famílias de emendas termorretráteis, sinalizar qualquer necessidade de emenda de transição e fornecer feedback técnico junto com o orçamento. Para projetos que envolvam terminações e emendas, o conjunto completo linha de produtos de transformadores e acessórios para cabos podem ser cotados em conjunto. Envie sua programação de cabos e esquemas unifilares para receber uma recomendação adequada, incluindo a classe de tensão, a gama de condutores e o conjunto de documentação, antes que qualquer produto seja enviado.
Uma emenda une as duas extremidades de um cabo, formando um trecho contínuo, enquanto uma terminação finaliza uma única extremidade para conexão ao equipamento; ambas restabelecem o isolamento e o controle de tensão, mas as emendas incluem um conector de condutor e uma vedação simétrica em ambos os lados.
A manga e os componentes de controle de tensão costumam ser padronizados, mas o conector deve ser compatível com o metal e o tamanho do condutor; por isso, os cabos de alumínio frequentemente precisam de conectores bimetálicos para evitar problemas galvânicos na crimpagem.
A instalação de uma única junta reta de MV normalmente leva algumas horas para uma equipe treinada de duas pessoas, incluindo a preparação; no entanto, o acesso ao canal de dutos, a separação de fios de três núcleos e o clima frio prolongam consideravelmente esse tempo.
Não, a emenda exige que o trecho esteja desenergizado, isolado e aterrado, uma vez que o processo envolve cortar o isolamento e aplicar uma chama aberta próximo ao condutor.
Os kits de distribuição costumam atingir até 800 mm² nas classes de média tensão mais altas, mas o limite prático depende do conector específico e da faixa de recuperação; portanto, sempre verifique a ficha técnica.
Solicite o certificado de ensaio de tipo e confirme se a classe de tensão e a faixa de condutores testadas atendem às necessidades da sua aplicação; um fornecedor que não consiga apresentar documentação de ensaio independente é um sinal de que se deve reconsiderar a escolha.
