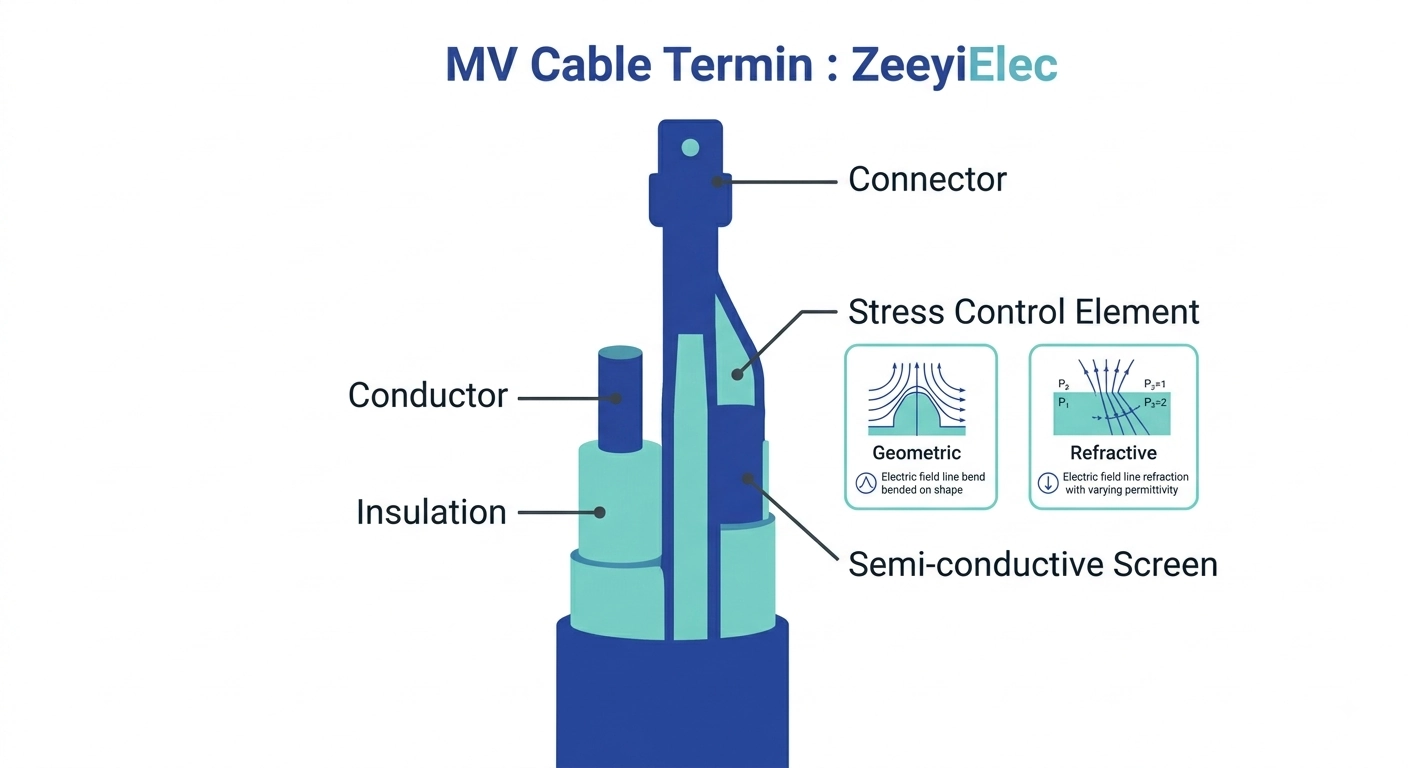

Diagrama de controle de tensão por retração a frio, mostrando a graduação de campo no ponto de recorte da terminação do cabo de média tensão

Controle da tensão na retração a frio: por que isso é importante

O que é o controle de tensão em uma terminação por retração a frio?

Uma terminação com manga termorretrátil a frio restaura a integridade do isolamento no ponto em que o cabo de energia termina, mas o desafio de engenharia mais complexo está uma camada abaixo disso: controlar o campo elétrico criado quando a blindagem de isolamento do cabo termina.

O controle de tensão é a camada de projeto — geométrica, capacitiva ou uma combinação de ambas — que gerencia esse campo para que ele permaneça dentro da capacidade dielétrica dos materiais circundantes, em vez de se concentrar em um único ponto até perfurar o isolamento ou iniciar o rastro superficial.

Em um cabo de média tensão extrudado em fábrica, três camadas atuam em conjunto: o condutor, o isolamento primário (normalmente XLPE ou EPR) e uma blindagem isolante semicondutora fixada sobre o isolamento e conectada ao terra. Essa blindagem mantém o campo elétrico radialmente simétrico em torno do condutor, da mesma forma que um cabo coaxial mantém seu campo entre os condutores interno e externo. O campo permanece uniforme enquanto a blindagem permanecer contínua.

O ponto de redução como descontinuidade de engenharia

Uma terminação requer a remoção dessa blindagem ao longo de um determinado comprimento para expor o isolamento desencapado para o conector. No momento em que a blindagem é cortada, a simetria do campo se rompe. Exatamente na borda do corte, as linhas de campo que antes estavam distribuídas uniformemente ao redor do condutor agora se aglomeram em um volume muito menor de isolamento — um ponto de concentração de tensão, em vez de um ponto onde a tensão é gerenciada. Em um cabo da classe de 15 kV, a concentração de campo não controlada nessa borda pode exceder a capacidade de resistência contínua do isolamento por uma margem significativa; é por isso que todo projeto de terminação — retrátil a frio, retrátil a quente ou de encaixe — incorpora um elemento de controle de tensão diretamente sobre esse ponto de corte, em vez de tratá-lo como uma simples transição mecânica.

O papel do controle de tensão em conjunto com o isolamento e a vedação

O controle de tensão é uma função distinta das duas atribuições com as quais um terminal é mais comumente associado — isolamento e vedação. Um terminal pode vedar perfeitamente contra a umidade e, mesmo assim, apresentar falha elétrica ainda no primeiro ano de uso se a geometria de controle de tensão no ponto de recorte for inadequada para a espessura do isolamento do cabo ou para a classe de tensão. É por isso que os kits de encolhimento a frio são especificados por classe de tensão (geralmente nas faixas de 8,7/15 kV ou 26/35 kV) e por faixa de diâmetro do condutor/isolamento, e não como uma única manga universal — a geometria moldada no kit precisa corresponder às condições de campo para as quais foi projetado.

Insights de especialistas

  • Uma terminação que tenha uma vedação perfeita ainda pode apresentar falhas elétricas — a vedação e o controle de tensão resolvem problemas diferentes.
  • A classe de tensão indicada na etiqueta do kit não é uma mera formalidade; ela corresponde diretamente à geometria de controle de tensão moldada em seu interior.
  • Nunca substitua um kit projetado para uma determinada classe de tensão “só porque o diâmetro é compatível” — a compatibilidade do diâmetro não implica que o kit seja adequado para a classificação em campo.

A Física da Tensão Elétrica no Ponto de Recorte do Cabo

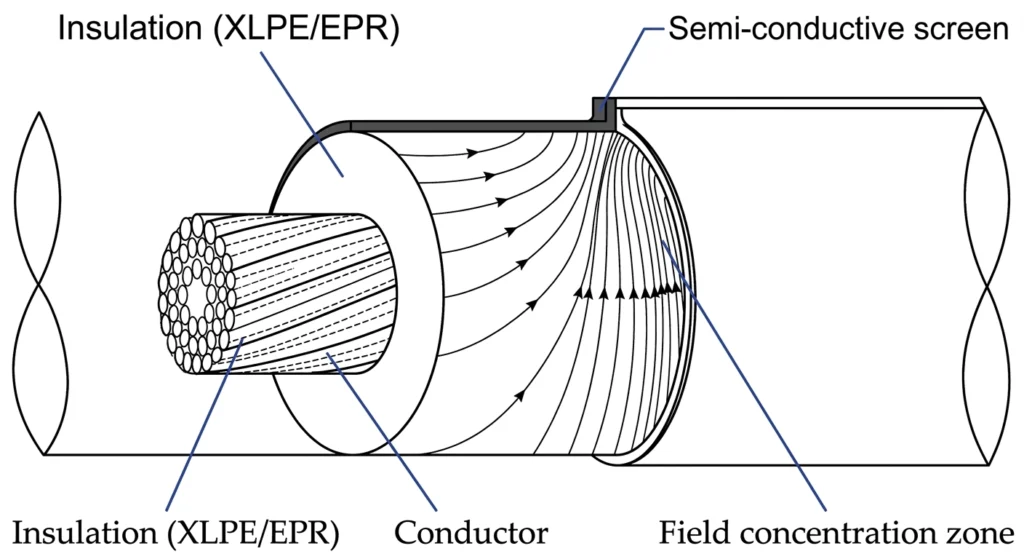

Linhas de campo aglomeradas na borda da tela semicondutora na seção transversal do recorte do cabo
Vista transversal da concentração do campo elétrico em um ponto de recorte da tela semicondutora não protegida em um cabo de média tensão.

Na borda da tela semicondutora, o campo elétrico não se distribui mais radialmente — ele se torna tangencial e altamente não uniforme, atingindo um pico acentuado exatamente no ponto onde a tela termina. Essa é uma consequência geométrica da remoção de uma superfície condutora aterrada da região imediatamente adjacente a um sistema de isolamento que ainda conduz o potencial total de fase-terra. O campo não enfraquece gradualmente à medida que se afasta do condutor, como ocorre sob uma blindagem intacta; em vez disso, ele atinge picos localizados na descontinuidade, muitas vezes atingindo várias vezes a intensidade de campo presente sob o isolamento do cabo não perturbado, a uma curta distância dali.

Por que um ponto de corte não controlado provoca descarga parcial

A descarga parcial — uma pequena ruptura elétrica localizada que não rompe totalmente o isolamento, mas ainda assim corrói o material a cada ocorrência — tem início quando a intensidade de campo local na borda da tela excede o limiar de início de descarga do isolamento circundante ou da interface ar/isolamento. Em um cabo de distribuição típico da classe de 15 kV operando na tensão normal do sistema, um ponto de corte não controlado pode elevar a intensidade de campo localizada a uma faixa em que a atividade de descarga parcial se inicia em níveis que nunca ocorreriam na parte intacta e blindada do cabo — essa é a principal razão pela qual o controle de tensão não é opcional nas classes de tensão de média tensão. Cada evento de descarga corrói uma quantidade microscópica de material, e ciclos repetidos ao longo de meses ou anos resultam na formação de uma árvore elétrica que, eventualmente, atravessa espessura suficiente do isolamento para causar um flashover.

Por que isso se torna mais importante à medida que a classe de tensão aumenta

A relação entre a classe de tensão e o desempenho exigido no controle de tensão não é linear. Uma terminação em um sistema de 35 kV não precisa apenas de “mais” graduação do que uma em um sistema de 8,7 kV — a geometria e a permissividade do elemento devem ser projetadas especificamente para esse campo operacional mais elevado, uma vez que a margem entre a tensão normal do sistema e a tensão de início de descarga se estreita à medida que a classe de tensão aumenta. Essa é a base física que explica por que os kits de retração a frio são comercializados como produtos específicos para cada classe de tensão: a geometria que controla adequadamente a concentração de campo em 8,7/15 kV seria insuficiente para uma aplicação de 26/35 kV.

Métodos geométricos versus refrativos (capacitivos) de controle de tensão

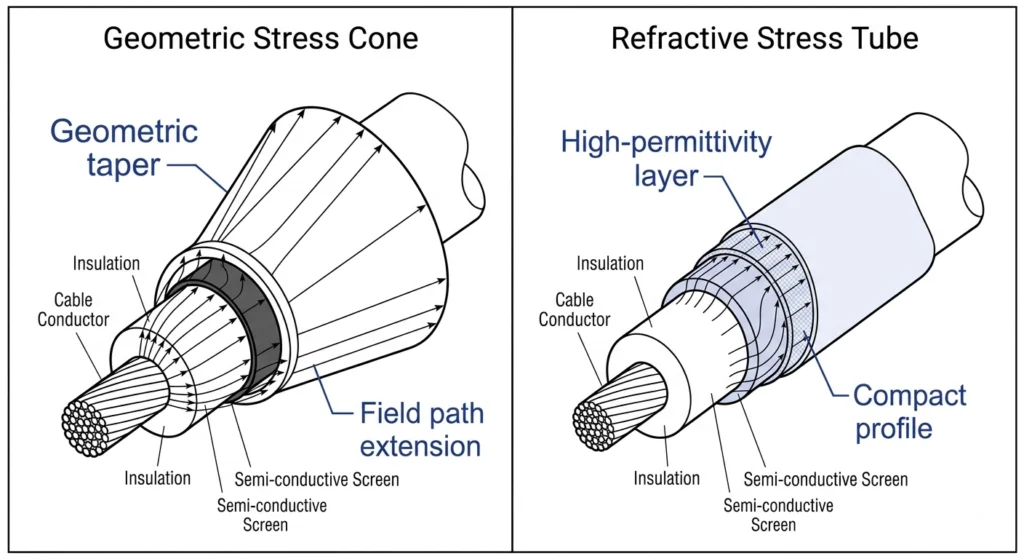

Diagrama comparativo entre a seção transversal do cone de tensão geométrico e a do tubo de tensão refrativo
Comparação lado a lado, em corte transversal, entre a geometria cônica do cone de tensão e a estrutura em camadas do tubo de tensão refrativo de alta permissividade.

Duas abordagens de engenharia resolvem o mesmo problema de concentração de campo no ponto de recorte do cabo, e a maioria das terminações de contração a frio utiliza uma delas ou uma combinação das duas, dependendo da classe de tensão e do projeto da terminação.

Cones de tensão geométricos: propagação do campo mecânico

Um cone de tensão geométrico funciona ao estender fisicamente a distância efetiva de transição entre a tela aterrada e o isolamento exposto. Em vez de um corte abrupto, o perfil moldado do cone cria um limite condutor que se alarga gradualmente, distribuindo o campo por um trajeto físico mais longo e reduzindo a intensidade de pico do campo em qualquer ponto específico. Essa abordagem depende exclusivamente da forma — não são necessárias propriedades dielétricas especiais além do elastômero de base (normalmente borracha de silicone ou EPDM) já utilizado no corpo de contração a frio. O controle geométrico é comum em terminações da classe 8,7/15 kV, nas quais a distância necessária para a dispersão do campo permanece dentro de um comprimento prático do cone.

Compostos refrativos (de alta permissividade): Classificação capacitiva

O controle de tensão refrativo, ou capacitivo, baseia-se, por sua vez, em um composto com uma permissividade significativamente maior do que a do isolamento do cabo ao redor — frequentemente em uma faixa de permissividade relativa várias vezes superior à do XLPE. Essa incompatibilidade de permissividade redistribui o campo eletricamente, em vez de mecanicamente: o material de alta permissividade atrai as linhas de campo para si mesmo e as libera mais gradualmente ao longo de seu comprimento, atenuando o pico que, de outra forma, se formaria na borda da blindagem. Esse método permite um perfil de terminação mais compacto, o que se torna importante à medida que a classe de tensão aumenta e o espaço físico para um afilamento geométrico longo se torna mais difícil de acomodar.

Orientação sobre a classe de tensão para determinar qual método se aplica

ParâmetroCone de tensão geométricoRefrativo (capacitivo)
Classe de tensão típica8,7/15 kV15 kV–35 kV e acima
MecanismoAumento do comprimento do trajeto físicoPermitividade (εr) classificação de incompatibilidade
Perfil de terminaçãoComprimento maior do coneComprimento axial mais compacto
Sensibilidade a erros de instalaçãoModerada — tolerância na posição do coneMais alto — a colocação do composto e o contato sem espaços vazios são fundamentais

Na prática de campo, alguns kits de 26/35 kV combinam ambos os mecanismos — um afunilamento geométrico mais curto associado a uma camada refrativa — para manter o comprimento total da terminação dentro de uma faixa prática, sem deixar de atender ao desempenho de gradiente de campo exigido pela classe de tensão mais alta. Nenhum dos métodos é inerentemente superior; a escolha correta depende da espessura do isolamento do cabo, do espaço disponível para instalação e do projeto validado pelo fabricante do kit para aquela classe de tensão específica, e não de uma regra genérica.

O que acontece quando o controle do estresse falha ou é mal aplicado

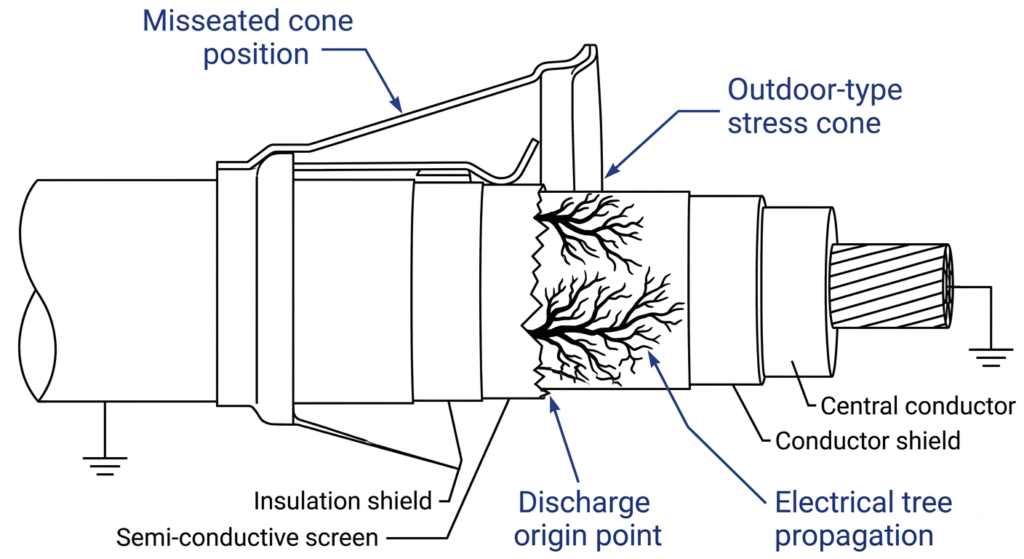

Propagação de árvore elétrica a partir de um cone de tensão mal posicionado em direção ao condutor do cabo
Formação progressiva de árvores elétricas com origem em um cone de tensão mal posicionado, que se espalha da borda da tela em direção ao condutor ao longo do tempo.

Falhas no controle de tensão raramente se manifestam durante o comissionamento. Uma terminação com um cone mal encaixado ou uma camada refrativa não totalmente aderida normalmente passa nos testes iniciais de alta tensão ou de resistência de isolamento sem problemas, pois o defeito é uma concentração localizada de campo, e não um problema de isolamento em massa — e os testes focados no isolamento em massa nem sempre são sensíveis o suficiente para detectá-lo. A falha se desenvolve posteriormente, sob tensão normal de operação, ao longo de um período que pode variar de alguns meses a vários anos, dependendo do grau de desvio da instalação em relação à geometria correta.

Um caso prático: posicionamento do cone de tensão deslocado

Em um padrão recorrente observado em campo, uma terminação com revestimento termorretrátil a frio de 15 kV apresenta falha bem antes do fim de sua vida útil prevista — às vezes nos primeiros 12 a 18 meses — e a inspeção pós-falha identifica como causa um cone de tensão que foi encaixado alguns milímetros abaixo da posição especificada sobre o recorte da tela. Esse pequeno erro de posicionamento deixa uma pequena parte da borda da tela fora da zona de graduação de campo do cone, recriando exatamente o ponto de concentração que o cone foi projetado para eliminar. A assinatura da falha — um rastro carbonizado originado em um ponto específico, em vez de uma degradação difusa do isolamento — é um forte indicador diagnóstico de que a geometria de controle de tensão, e não o isolamento do cabo em si, foi a causa raiz.

A Trajetória de Falha Progressiva

O processo que leva de um elemento de controle de tensão aplicado incorretamente a uma falha total geralmente passa por três estágios. Primeiro, a atividade de descarga parcial começa no ponto de concentração não controlado, frequentemente em níveis de tensão que a descarga não atingiria em nenhum outro ponto de um cabo com terminação correta. Em segundo lugar, cada ciclo de descarga carboniza uma quantidade microscópica de material isolante, estendendo um caminho de traço visível — comumente chamado de “árvore elétrica” — mais profundamente na espessura do isolamento. Em terceiro lugar, uma vez que a árvore elétrica preencha uma fração suficiente do trajeto restante do isolamento, a capacidade de resistência reduzida leva à descarga elétrica, normalmente durante um transiente de tensão, como uma comutação ou um pico induzido por raio, e não sob carga em estado estacionário.

Por que os sintomas permanecem ocultos até uma fase avançada

Como a descarga parcial nessa escala não produz nenhum sinal externo visível e apenas uma variação marginal e difícil de detectar na corrente de fuga, as equipes de campo e os proprietários dos ativos normalmente não recebem nenhum aviso antes da falha, a menos que o local conte com um sistema contínuo de monitoramento de descargas parciais — o que é incomum em ativos da classe de distribuição fora de subestações maiores. Esse é o argumento prático para acertar o posicionamento do controle de tensão já na instalação, em vez de depender da detecção posterior.

Realidades da instalação em campo: montagem e verificação do controle de tensão

O controle da tensão de contração a frio funciona exatamente conforme projetado somente quando a geometria instalada corresponde àquela validada pelo fabricante durante os testes de tipo — o que torna as dimensões da preparação do cabo e o posicionamento do cone as duas variáveis que determinam mais diretamente se uma terminação resistirá à vida útil prevista de 20 a 30 anos.

Tolerâncias na preparação do cabo que afetam a posição do cone

Todo kit de encolhimento a frio especifica uma folha de dimensões para a preparação do cabo: até onde descascar o revestimento externo, onde cortar a tela semicondutora e até que ponto chanfrar ou afinar a borda cortada. Essas dimensões não são arbitrárias — o cone de tensão ou tubo refrativo é moldado para se posicionar a uma distância específica do corte da tela, e um erro de preparação de apenas 5 a 10 mm pode deslocar o cone de sua posição projetada em relação ao ponto de concentração do campo que ele deve controlar. Na prática de campo, o erro de preparação mais comum é cortar a tela muito perto do conector, o que deixa isolamento exposto insuficiente para que o cone se encaixe corretamente e obriga os instaladores a compensar de maneiras que o kit não foi projetado para acomodar.

Verificações visuais e dimensionais antes da remoção do núcleo

Antes de desenrolar o núcleo removível e permitir que o corpo de silicone se contraia sobre o cabo, os instaladores verificam a posição do cone em relação às linhas de referência marcadas pelo fabricante — a maioria dos kits de encolhimento a frio imprime marcas de alinhamento diretamente na preparação do cabo ou fornece uma ferramenta de marcação separada para esse fim. Um cone que esteja posicionado mesmo que ligeiramente à frente ou atrás de sua marca de referência nesta etapa ainda pode ser corrigido; uma vez que o núcleo seja removido e o corpo tenha se recolhido por sua própria memória elástica, o reposicionamento geralmente não é possível sem cortar o kit e recomeçar com um novo.

Erros comuns cometidos pela equipe operacional e como são detectados no controle de qualidade

ErroConsequênciaPonto de detecção de controle de qualidade
O corte da tela ficou muito próximo do conectorEspaço insuficiente para os assentos em forma de coneVerificação das dimensões antes da instalação
O núcleo foi removido antes da confirmação do alinhamentoCone travado na posição erradaInspeção visual antes da energização
Superfície do isolamento contaminada ou riscadaFormação de vazios na zona de controle de tensãoInspeção da superfície durante a preparação
Foi selecionada uma classe de tensão incorreta para o kitGeometria de nivelamento de campo com dimensões insuficientesVerificação cruzada entre a placa de identificação e o kit

Insights de especialistas

  • As marcas de alinhamento existem por um motivo — verifique a posição do cone em relação a elas antes de remover o núcleo, e não depois.
  • Uma vez que o corpo de silicone se deforma, não é possível reposicioná-lo; a única solução é adquirir um novo kit.
  • Equipes que não estão familiarizadas com as convenções de marcação de uma determinada marca de equipamentos apresentam uma proporção desproporcional de erros de posicionamento — a familiaridade com a marca é tão importante quanto a habilidade geral.

Normas e referências oficiais para o projeto de controle de tensões

O projeto de controle de tensão em contração a frio não é validado apenas pela experiência em campo — os fabricantes de kits comprovam o desempenho de acordo com protocolos de ensaio de tipo reconhecidos internacionalmente antes que uma família de produtos seja lançada para serviço de média tensão, e as equipes de compras responsáveis pela aquisição de terminações devem solicitar essa documentação, em vez de aceitar as alegações da equipe de manutenção de campo sem questionar.

O Marco Normativo que Regula o Desempenho na Rescisão

A norma IEC 60502-4 estabelece os métodos de ensaio e os requisitos para acessórios utilizados em cabos de energia com tensão nominal de 1 kV a 30 kV, e é a norma mais comumente consultada para ensaios de terminações do tipo de contração a frio, abrangendo descarga parcial, resistência a impulsos e desempenho em ciclos térmicos do conjunto completo — incluindo seu elemento de controle de tensão — em vez de testar o controle de tensão isoladamente. Para terminações que se estendem a classes de tensão mais elevadas, a norma IEC 60840 abrange acessórios em cabos com tensão nominal acima de 30 kV até 150 kV, com critérios de aceitação correspondentemente mais exigentes para resistência a impulsos e descargas parciais.

O que os ensaios de tipo realmente verificam

Um teste de tipo não confirma que todas as unidades de produção terão desempenho idêntico — esse é o papel dos testes de rotina realizados em 100% da produção antes do embarque. Em vez disso, o teste de tipo valida a própria geometria de controle de tensão: uma amostra de terminação, construída com as dimensões e materiais exatos especificados na produção, é submetida à medição de descarga parcial sob tensão elevada (geralmente 1,5 a 2,0 vezes a tensão nominal para triagem de descarga parcial), seguida por testes de resistência a impulsos em níveis correspondentes ao nível básico de isolamento contra impulsos do cabo (BIL). Um projeto que for aprovado nesses testes demonstra que sua geometria de gradiente de campo mantém a atividade de descarga abaixo do limite aplicável, mesmo sob condições de teste mais severas do que a tensão normal de serviço.

Por que isso é importante para os compradores, e não apenas para os engenheiros

As equipes de compras que avaliam fornecedores de mangas termorretráteis a frio podem, com razão, solicitar o certificado de ensaio de tipo para a classe de tensão e o tamanho de cabo específicos que estão sendo encomendados, uma vez que um certificado para uma determinada classe de tensão ou faixa de condutor não se aplica automaticamente a outra — a geometria é específica para cada classe de tensão, conforme abordado anteriormente neste guia. Os compradores podem consultar o Norma IEC 60502-4 para ensaios de acessórios para cabos diretamente em relação aos requisitos específicos de ensaio que o certificado de um fornecedor deve comprovar.

Fale com a equipe de engenharia da ZeeyiElec sobre terminações com manga termorretrátil

A geometria de controle de tensão é um dos detalhes que distingue uma terminação com desempenho confiável por mais de 20 anos daquela que falha ainda no primeiro ciclo de serviço — e não é algo que se deva deixar a cargo de uma simples correspondência em um catálogo genérico. Se você estiver especificando acessórios para cabos de contração a frio Para um projeto de distribuição a ser realizado, a equipe técnica da ZeeyiElec pode confirmar o tipo correto de controle de tensão e o dimensionamento do kit de acordo com a espessura do isolamento do seu cabo e a classe de tensão antes de você confirmar o pedido.

Para projetos que ainda estão avaliando a tecnologia de terminação de forma geral, nossa guia de seleção de acessórios para cabos apresenta o quadro completo de decisão para todas as classes de tensão e ambientes de instalação, bem como nossa comparação entre Tecnologias de retração a frio versus retração a calor aborda como as considerações sobre o controle do estresse diferem entre os dois.

Fornecimento em toda a cadeia acessórios para transformadores ou acessórios para cabos Pacote para implantação em vários locais? Compartilhe as especificações dos cabos, a classe de tensão e as condições do local, e nós lhe enviaremos um parecer técnico juntamente com um orçamento, com documentação de testes disponível mediante solicitação para a classe de tensão específica de que você precisa.

Yoyo Shi
[email protected]

Perguntas frequentes

O que é o controle de tensão em uma terminação de cabo?

O controle de tensão é a camada projetada — geométrica ou capacitiva — que distribui ou atenua o campo elétrico concentrado no ponto em que a blindagem isolante de um cabo é recortada, evitando a ruptura dielétrica localizada nessa interface.

Por que a remoção da tela semicondutora causa um problema?

O corte da tela provoca uma descontinuidade acentuada entre as superfícies aterradas e as não aterradas, o que concentra o campo elétrico nessa borda em níveis muito acima da tensão normal de operação do cabo, especialmente em sistemas de média tensão (MT) da classe de 15 kV a 35 kV.

Qual é a diferença entre o controle de tensão geométrica e o controle de tensão refrativa?

O controle geométrico de tensão utiliza um cone elastomérico moldado para distribuir fisicamente o campo ao longo de um percurso mais extenso, enquanto o controle refrativo (capacitivo) utiliza um composto de alta permissividade para redistribuir o campo eletricamente; a escolha geralmente depende da classe de tensão e do tipo de terminação.

É possível que uma terminação funcione sem controle de estresse em tensões mais altas?

Em terminações de baixa tensão de até aproximadamente 1 kV, o controle de tensão geralmente não é necessário; porém, em sistemas de média tensão acima de alguns kV, omitir essa medida normalmente leva ao aumento da atividade de descargas parciais e à falha precoce do equipamento.

Como as equipes de campo verificam se o controle de tensão está corretamente instalado?

As equipes costumam confirmar a posição do cone ou do tubo em relação às dimensões de preparação do cabo fornecidas pelo fabricante e inspecionar visualmente se há contato completo e sem espaços vazios em toda a área recortada da tela antes de fechar a terminação.

Quais são os sinais de alerta precoce de uma falha no controle do estresse?

Os primeiros sinais raramente são visíveis externamente; as falhas geralmente se manifestam como descargas parciais detectáveis por meio de testes de diagnóstico ou, posteriormente, como marcas de traço e aquecimento localizado, identificadas durante uma inspeção pós-falha.

O desempenho do controle de tensão varia de acordo com os tipos de isolamento dos cabos?

Sim — os isolamentos XLPE e EPR apresentam propriedades dielétricas diferentes; portanto, um elemento de controle de tensão validado para um tipo de isolamento não é automaticamente adequado para o outro, a menos que o fabricante confirme a compatibilidade para essa combinação específica.
