По ссылкейойо шиКабельные аксессуары холодной усадки - это предварительно расширенные силиконовые изоляционные компоненты, используемые для заделки и соединения кабелей среднего напряжения. В отличие от технологий термоусадки, для активации которых требуется открытое пламя, соединения холодной усадки основаны на эластомерной памяти жидкой силиконовой резины (LSR) или этилен-пропилен-диенового мономера (EPDM). На заводе они расширяются над съемным пластиковым спиральным сердечником, который вручную разматывается во время установки, чтобы позволить резиновому корпусу сжаться и сформировать плотное, безпустотное уплотнение на подготовленном кабельном участке.

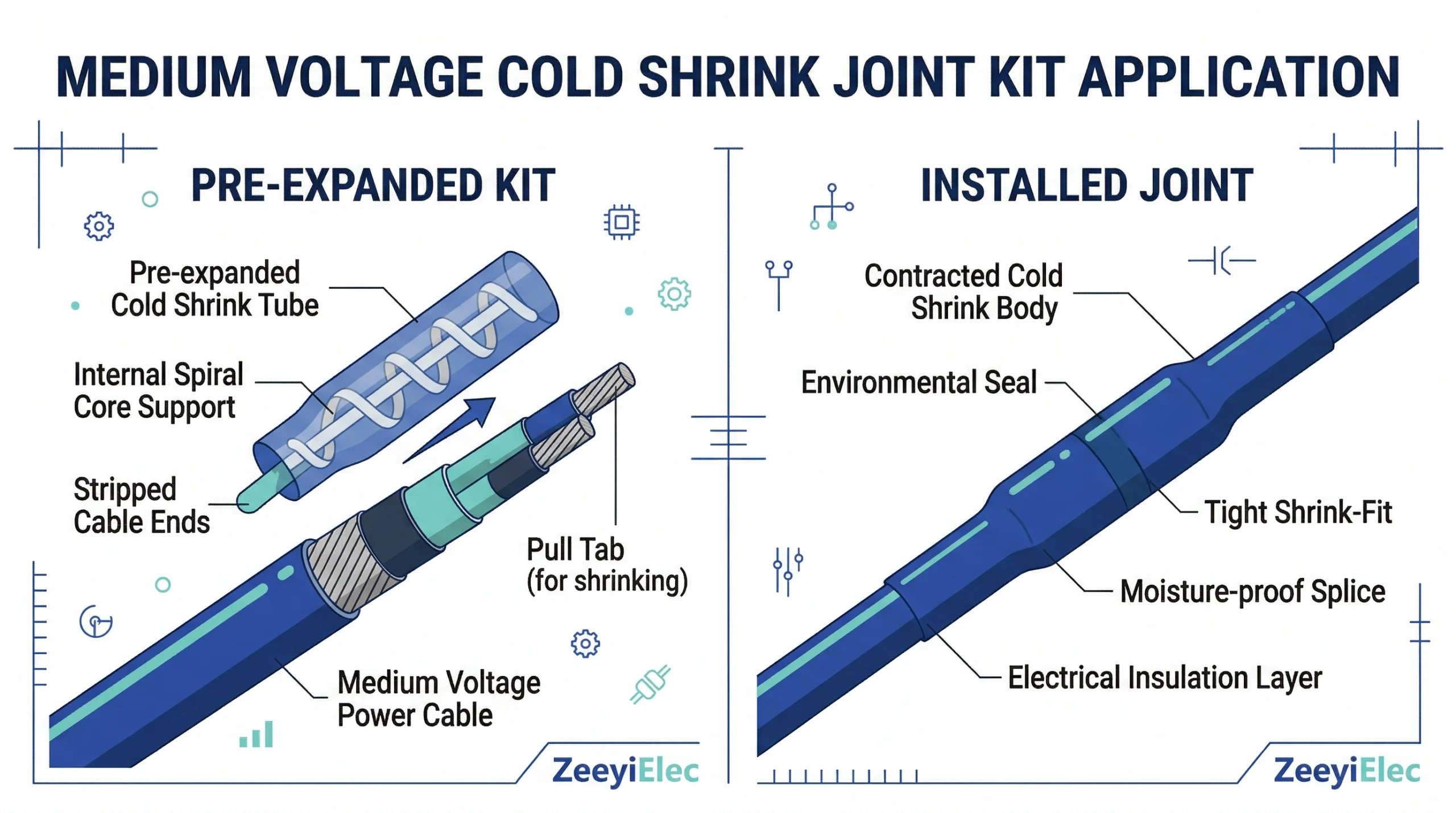

В основе Аксессуары для кабелей холодной усадки это структурная способность материала возвращаться к исходным размерам после растяжения до 300% от диаметра в состоянии покоя. В процессе производства силиконовый компаунд формуется под давлением, сшивается, а затем механически растягивается на несущем сердечнике. Когда специалист на месте эксплуатации тянет за ленту сердечника, материал агрессивно обрушивается на изоляцию, диэлектрический экран и оболочку кабеля. Этот механизм холодного нанесения исключает риск ожога первичной изоляции, что является распространенной ошибкой при неправильном обращении с газовыми горелками во время установки термоусадки.
Критическим отличием технологии холодной усадки является постоянное активное радиальное давление, которое она оказывает в течение 25-40-летнего срока службы аксессуара. Поскольку силовые распределительные кабели подвергаются циклической тепловой нагрузке, нагреваясь до ≥ 90°C во время пиковых нагрузок и снижаясь до температуры окружающей среды в непиковые периоды, физические размеры изоляции кабеля расширяются и сжимаются. Термоусадочные материалы после охлаждения становятся жесткими и не могут динамически отслеживать эти объемные изменения, что потенциально может привести к образованию микропустот на границе раздела. Однако силикон холодной усадки поддерживает постоянное радиальное давление примерно от 0,08 до 0,15 МПа. Такое активное отслеживание гарантирует отсутствие пустот на границе раздела, что существенно ограничивает возможность отслеживания частичных разрядов (ЧР) или внутреннего пробоя диэлектрика.

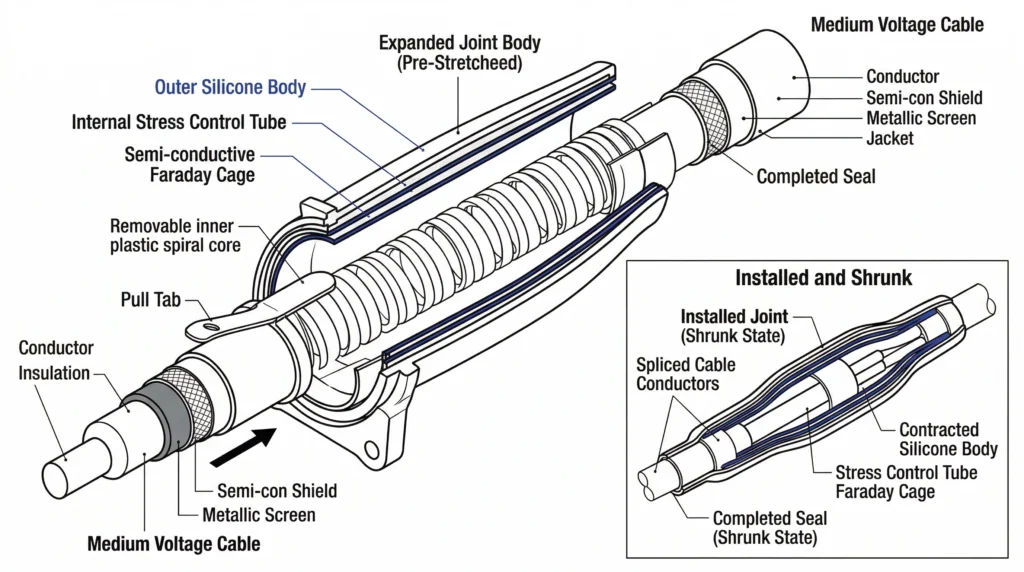

Современные холодноусаживаемые муфты среднего напряжения изготавливаются в виде цельных многослойных корпусов. В одном расширенном блоке обычно размещается внутренний полупроводящий электрод (клетка Фарадея) для экранирования механического соединителя, слой контроля геометрических напряжений с высокой проницаемостью для управления электрическими полями на срезе экрана и основная атмосферостойкая силиконовая изоляция. Объединение этих функциональных слоев на заводе значительно сокращает количество этапов, необходимых монтажнику на месте, что в конечном итоге снижает вероятность человеческой ошибки, образования пустот и загрязнения влагой в процессе соединения.
[Expert Insight]
- Температура хранения - Всегда храните комплекты для холодной усадки при температуре ниже 40°C в климатической среде, чтобы предотвратить преждевременное расслабление эластомерной памяти.
- Техника удаления сердечника - Потяните спиральную ленту сердечника против часовой стрелки в ровном, непрерывном темпе; рывки ленты могут привести к неравномерному защелкиванию силикона и образованию воздушных карманов на диэлектрике.
Выбор правильного соединения холодной усадки выходит за рамки соответствия электрическим характеристикам; условия эксплуатации диктуют необходимые механические и экологические требования. Соединение, которое безупречно работает в чистом помещении распределительного устройства с регулируемым климатом, может преждевременно выйти из строя, если подвергнется суровым условиям подземного соединения в затопленном канале. Инженеры на местах эксплуатации должны тщательно изучить место установки, чтобы выбрать правильные внешние уплотнения и слои физической защиты для их кабельные аксессуары.
| Среда применения | Первичный риск отказа | Необходимый комплект для адаптации шарниров |
| Прямое захоронение | Механическое воздействие, влажность почвы | Толстостенная внешняя труба из EPDM, бронированный корпус с наполнителем из смолы |
| Свод / погружной | Непрерывное погружение в воду | Гидрофобные мастичные уплотнения, высокое радиальное давление |
| Внутренний лоток / распределительное устройство | Распространение огня, пространственные ограничения | Безгалогенные трубки холодной усадки, компактный профиль |
Когда муфты холодной усадки устанавливаются непосредственно в грунт, они испытывают постоянные механические нагрузки от оседания засыпки и теплового расширения. Стандартная установка методом прямого заглубления обычно выполняется на глубине от 0,8 до 1,2 м, где постоянную угрозу представляет влажность грунта. Хотя основной силиконовый корпус обеспечивает превосходную диэлектрическую прочность, в комплект соединения должна входить сверхпрочная внешняя трубка для повторного монтажа. В полевых условиях с высоким содержанием горных пород или интенсивным движением по поверхности часто используется внешняя оболочка, заполненная смолой, поверх соединения холодной усадки для поглощения механических ударов и предотвращения точечных нагрузок на соединение.
Колодцы, хранилища инженерных коммуникаций и каналы часто затапливаются, подвергая соединения постоянному погружению в воду. В таких условиях критически важным параметром является герметичность соединений. В комплектах погружных соединений холодной усадки используются специально разработанные водоблокирующие мастики на срезах оболочки кабеля. Эти уплотнения должны выдерживать значительное гидростатическое давление, часто испытываемое на давление ≥ 3,0 м воды в течение длительного времени, не допуская попадания влаги в металлический экран или проводник.
Для заделок и прямолинейных соединений внутри и вне помещений, поддерживающих проекты распределительных кабелей класса 10 кВ и 35 кВ, на первый план выходят ограниченное пространство и пожарная безопасность. Соединения, устанавливаемые в кабельных лотках или под распределительными устройствами, часто не требуют экстремальной механической брони комплектов для прямого заглубления. Вместо этого основное внимание уделяется использованию безгалогенных, огнестойких силиконовых материалов. Компактный профиль стандартного соединения холодной усадки очень выгоден в этом случае, позволяя укладывать несколько соединений вплотную друг к другу, не нарушая строгих требований к зазорам между фазами и фазами и землей в распределительном шкафу.
Неправильный выбор комплектующих является причиной примерно 35% отказов кабельных систем в течение первых пяти лет эксплуатации. Чтобы предотвратить эти преждевременные разрушения диэлектриков, инженеры должны следовать строгому, ориентированному на параметры процессу спецификации. Опора только на общий класс напряжения часто приводит к несоответствию размеров, что нарушает активное радиальное давление силиконового корпуса.
Основным критерием выбора является рабочее напряжение системы, обычно выражаемое как U0/U (Um). Для распределительных сетей среднего напряжения стандартные обозначения включают 8,7/15 кВ и 26/35 кВ. Однако вспомогательное оборудование также должно соответствовать базовому уровню изоляции (BIL) системы, чтобы выдерживать переходные перенапряжения от ударов молнии или коммутационных событий. Инженеры должны убедиться, что номинальные значения непрерывного переменного выдерживаемого напряжения и импульсного напряжения соединения соответствуют [НЕТ АВТОРСКОЙ ССЫЛКИ НА ИСТОЧНИК: IEC 60502-4 стандарты испытаний вспомогательного оборудования среднего напряжения] требованиям к производительности для конкретной архитектуры сети.
В то время как в спецификациях кабелей часто указывается сечение проводника (например, от 50 до 400 мм²), выбор муфты холодной усадки в основном зависит от внешнего диаметра первичной изоляции. Поскольку эластомерный силикон должен поддерживать постоянное радиальное давление ≥ 0,08 МПа, структурная конструкция комплекта по своей сути ограничивает диапазон его применения. Соединение, рассчитанное на диаметр изоляции от 17,5 мм до 33,0 мм, не будет герметичным, если его применить к кабелю размером 16,0 мм, что приведет к быстрому проникновению влаги и частичному разряду. Монтажники всегда должны измерять фактический диаметр снятой изоляции над диэлектриком, а не доверять номинальным значениям, указанным в техническом паспорте.
В кабелях среднего напряжения используются различные конфигурации металлических экранов, в основном экраны из медных проволок или медной ленты. Комплект для соединения должен включать соответствующие механические соединители, пружины постоянного усилия и луженые медные оплетки для восстановления металлической целостности при сращивании. Площадь поперечного сечения заземляющего жгута должна быть способна пропускать предполагаемый ток замыкания фазы на землю в сети в течение требуемой продолжительности (обычно 1 секунда) без термической деградации нижележащей силиконовой изоляции. Несоответствие комплекта заземления конкретному типу экрана кабеля является частой причиной локальных тепловых повреждений на стыке.
[Expert Insight]
- Пределы допуска - никогда не округляйте измеренный диаметр изоляции кабеля в меньшую сторону; диэлектрик диаметром 16,5 мм не обеспечит эффективную герметизацию соединения, рассчитанного на минимальный диаметр 17,5 мм, независимо от того, насколько плотным оно выглядит невооруженным глазом.
- Подбор экранов - При переходе с медной ленты на экран из медной проволоки убедитесь, что в комплект входит пружина постоянного усилия, рассчитанная на комбинированный ток повреждения для обоих типов экранов.
Эксплуатационные данные постоянно показывают, что правильный выбор комплектующих составляет лишь часть уравнения надежности; равный или больший вес имеет исполнение при монтаже. Компонент 15 кВ с холодной усадкой может пройти все заводские приемочные испытания, но все же выйти из строя на четырнадцатом месяце, если игнорировать протоколы подготовки к работе в полевых условиях. Выполнение строгих Контрольный список контроля качества установки аксессуаров MV помогает выявить дефекты до подачи напряжения, когда их устранение остается практичным и экономичным.
| Ошибка установки | Электрические последствия | Стратегия профилактики на местах |
| Завышенная изоляция кабеля | Недостаточное радиальное давление, отслеживание влаги | Измерьте штангенциркулем первичный диэлектрик перед выбором комплекта |
| Первичная изоляция | Высокая концентрация электрического напряжения, быстрое одревеснение | Используйте калиброванные инструменты для зачистки с ограничителем глубины |
| Отсутствующая мастика для заполнения пустот | Воздушные карманы, приводящие к внутреннему частичному разряду | Нанесите мастику с высокой проницаемостью заподлицо со ступенькой экрана |
Частая ошибка возникает, когда группы закупок заказывают соединения, основываясь исключительно на номинальном размере проводника, а не на фактическом диаметре изоляции. Если силиконовый корпус холодной усадки применяется к кабелю диаметром, который ниже минимального расчетного диапазона усадки, он не может создать активное радиальное давление ≥ 0,08 МПа, необходимое для поддержания соединения без пустот. Без этого давления при термоциклировании образуются микрозазоры, что приводит к коронному разряду и, в конечном счете, к пробою диэлектрика.
Место перехода, где удаляется внешний полупроводящий экран, является зоной наибольшего электрического напряжения в соединении. Монтажники часто используют стандартные хозяйственные ножи для снятия полупроводящего экрана, нечаянно врезаясь в первичную изоляцию XLPE или EPR.
Даже микроскопическая глубина зачистки ≤ 0,1 мм изменяет эквипотенциальные линии, создавая сильное усиление напряжений, которое стандартные трубки контроля напряжений не могут полностью смягчить. Опыт эксплуатации диктует использование калиброванных инструментов для зачистки с ограничением глубины или специализированных методов соскабливания стекла для обеспечения идеально гладкого перехода без повреждения нижележащего диэлектрика.
Технология холодной усадки в значительной степени зависит от правильного применения вспомогательных мастик на критических участках, в частности в области соединителя и на этапе отрезания экрана. Мастика для снятия напряжения с высокой проницаемостью должна быть растянута и обернута, чтобы устранить все воздушные пустоты вокруг механического или компрессионного соединителя. Если монтажнику не удастся создать гладкий, конический профиль, образовавшиеся воздушные карманы будут ионизироваться под напряжением среднего напряжения, инициируя частичный разряд, который физически разрушает силиконовый корпус изнутри.
При определении характеристик муфт холодной усадки для сетей среднего напряжения полагаться на общие заявления поставщиков - прямой путь к преждевременному выходу из строя. Неполные спецификации являются причиной 30-40% отказов в поставке кабельных аксессуаров. Команды, занимающиеся закупками, часто наследуют общие требования, в результате чего аксессуары прибывают на место, а проблемы обнаруживаются во время приемочных испытаний на заводе. Перевод международных стандартов на понятный язык закупок позволяет предотвратить эти пробелы в спецификациях до того, как они превратятся в задержку проекта.
Международная электротехническая комиссия (МЭК) разрабатывает стандарты, определяющие минимальные требования к характеристикам, методы испытаний и критерии приемки силовых кабельных систем. Для аксессуаров среднего напряжения стандарты IEC 60502-4 и [ПРОВЕРЬТЕ СТАНДАРТ: IEEE 404 для кабельных соединений с экструдированным диэлектриком] определяют строгую последовательность электрических, механических и тепловых испытаний, которые должна выдержать конструкция соединения перед коммерческим внедрением.
Строгая последовательность типовых испытаний типичного холодноусадочного соединения 24 кВ включает в себя непрерывное испытание на стойкость к переменному напряжению, при котором собранное соединение подвергается воздействию 4,5 U0 (примерно 54 кВ) в течение 5 минут без пробоя диэлектрика. Не менее важной является оценка частичного разряда (ЧР). Чтобы гарантировать долговременную целостность изоляции и стабильность активного радиального давления, соединение должно демонстрировать величину разряда ≤ 10 пК при испытании под напряжением 1,73 U0. Эти строгие пороговые значения позволяют убедиться в том, что отлитый на заводе силиконовый корпус и внутренние слои контроля напряжения не содержат микроскопических пустот еще до того, как они попадут в полевые условия.
Инженеры, работающие в полевых условиях, подвергают себя огромному операционному риску, когда дают разрешение на подачу напряжения на соединение, не имеющее проверенных протоколов типовых испытаний для конкретного материала изоляции кабеля (например, XLPE или EPR), используемого на объекте. Чтобы преодолеть разрыв между инженерными требованиями и реальностью закупок, необходимо использовать ссылку на IEC/Project Spec Cheat Sheet для закупки аксессуаров настоятельно рекомендуется. Эта документация объединяет важнейшие параметры IEC и требования к испытаниям в единый справочник для специалистов, занимающихся поиском аксессуаров для кабелей среднего напряжения.
Стандартизируя эти требования, покупатели гарантируют, что производители будут поставлять исчерпывающие данные заводских приемочных испытаний (FAT) с каждой партией, подтверждающие, что поставляемые холодноусадочные соединения точно соответствуют электрическим и размерным допускам, подтвержденным в ходе первоначальных типовых испытаний.

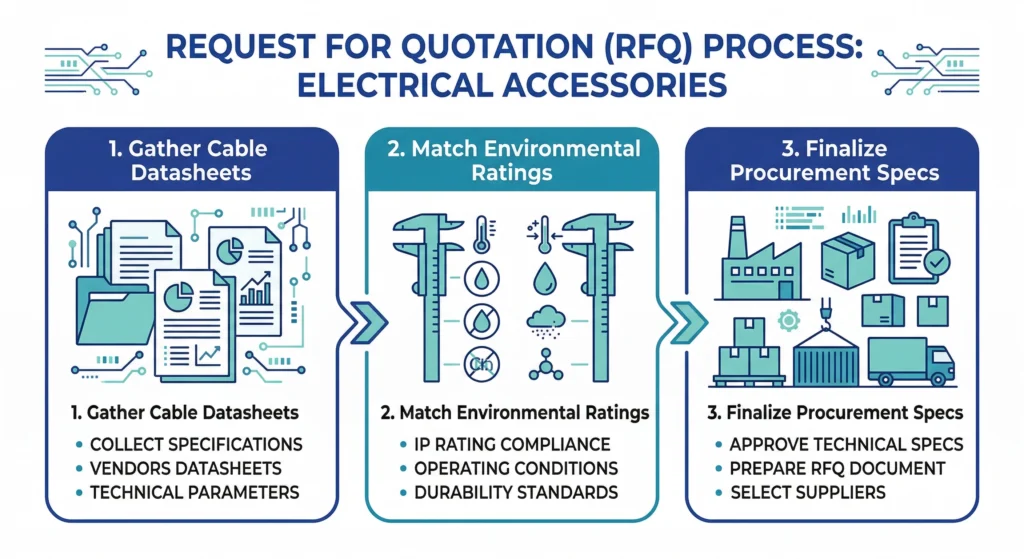

Отсутствие данных в запросе на коммерческое предложение не просто замедляет процесс закупок. Он вызывает каскад писем с уточнениями от поставщиков, поиски технических данных кабелей и задержку сроков подачи предложений. Умножьте это на шесть или восемь позиций в проекте подстанции, и то, что должно было занять две недели цикла RFQ, легко растянется на шесть недель. Чтобы предотвратить такие задержки, необходима систематизированная система спецификации заделок, соединений и разъемных соединителей.
Приобретаете ли вы решения для холодной усадки или альтернативные варианты термоусадки для средневольтных сетей, точные данные имеют первостепенное значение.
Всегда указывайте точный класс напряжения системы, диапазон диаметров первичной изоляции (например, от 17,5 мм до 33,0 мм) и сечение проводника (например, от 50 мм² до 400 мм²). Полагаясь только на один параметр, вы гарантированно получите несоответствие размеров.
Доставка кабельных аксессуаров через международные границы - это не просто заказ фрахта. Отсутствующий сертификат испытаний может задержать контейнер в порту на несколько недель, а неправильная классификация кода ТН ВЭД приводит к неожиданным пошлинам. Мы разрабатываем надежные аксессуары для трансформаторов и кабельных аксессуаров с полной поддержкой экспортной документации. Определите все параметры, необходимые вашему поставщику для точного расчета цены и обеспечения бесперебойной поставки.
Срок годности наборов для холодной усадки обычно составляет от 12 до 24 месяцев, в значительной степени завися от температуры хранения. Хранение в закрытых помещениях с контролируемым климатом предотвращает потерю эластомерной памяти предварительно расширенного силикона или преждевременный разрыв пластикового спирального сердечника.
Да, большинство холодноусадочных муфт среднего напряжения рассчитаны на прямое заглубление, при условии, что они установлены с использованием указанных производителем герметизирующих мастик и толстостенных внешних защитных трубок. Состав почвы и уровень влажности грунта определяют, требуется ли дополнительная механическая защита, например, внешняя оболочка, заполненная смолой.
Для определения размеров необходимо подобрать набор для соединения в строгом соответствии с диаметром первичной изоляции обоих соединяемых кабелей, а не полагаться только на сечение проводников. При переходе между совершенно разными типами кабелей (например, от XLPE к PILC) необходимо использовать узкоспециализированные переходные комплекты, содержащие маслобарьерные трубки и специальные элементы для контроля напряжения.
В отличие от термоусадочных альтернатив, соединения холодной усадки не требуют использования газовых горелок, пистолетов горячего воздуха или специализированных разрешений на горячие работы. Установка полностью зависит от того, что монтажник вручную разматывает внутренний пластиковый несущий сердечник, позволяя силикону естественным образом сжиматься на профиле кабеля.
Преждевременные отказы в полевых условиях чаще всего происходят из-за неправильной подготовки кабеля, например, задиров первичной изоляции при снятии полуэкрана или неправильного нанесения мастики для контроля напряжения в пустотах. Кроме того, слишком большой размер соединения для конкретного диаметра изоляции кабеля приводит к недостаточному радиальному давлению, что неизбежно ведет к попаданию влаги и отслеживанию частичных разрядов.
Нет, муфты холодной усадки - это строго одноразовые инженерные компоненты. После извлечения несущего сердечника и надежной усадки силиконового корпуса на кабель его нельзя безопасно расширить или удалить, не нарушив целостность изоляции аксессуара.
