Transformador de estado sólido: definição, princípio de funcionamento e realidade da engenharia

Os transformadores de estado sólido (SSTs) substituem o transformador de distribuição passivo por um sistema de eletrônica de potência controlado ativamente. Este guia aborda como eles funcionam, onde podem ser utilizados e por que os transformadores convencionais geralmente continuam sendo a opção mais prática.

O que é um transformador de estado sólido? Definição básica e arquitetura do sistema

Um transformador de estado sólido (SST) é um dispositivo de conversão de energia eletrônica que substitui o acoplamento magnético passivo à frequência da rede de um transformador de distribuição convencional por uma cadeia de conversores com comutação ativa em torno de um transformador de média frequência (MFT). Ele reduz a tensão de alimentação de média tensão (MT) para baixa tensão (BT) com isolamento galvânico, adicionando fluxo de potência bidirecional, regulação rápida de tensão, portas de saída de corrente contínua (CC) e funções de qualidade de energia. A implantação comercial em MT permanece limitada; a maioria dos dados provém de protótipos e projetos-piloto. A literatura de referência de engenharia sobre transformadores de estado sólido resume a linha de pesquisa do IEEE.

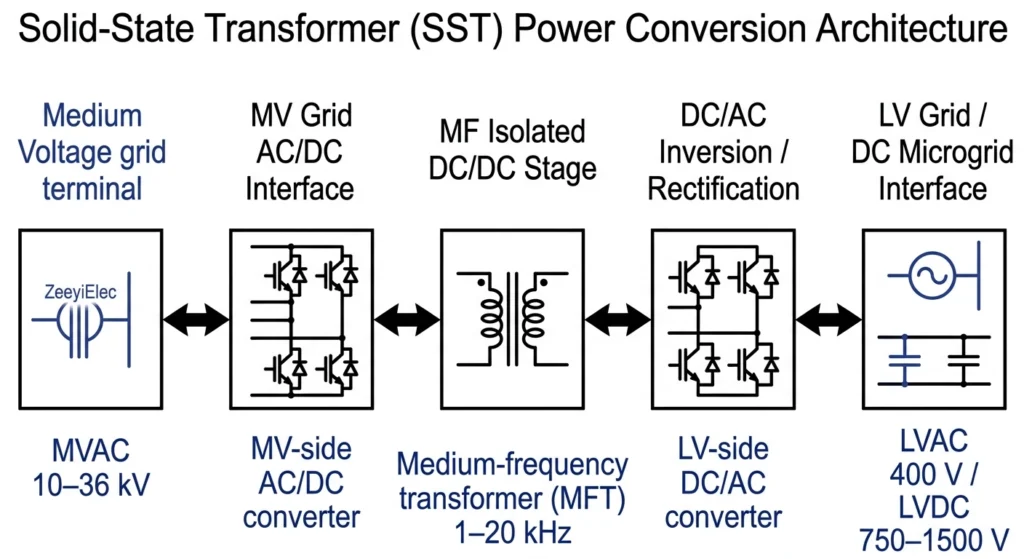

A cadeia de conversão em três etapas: MVAC → MFT → LVDC

O Estágio 1 retifica a alimentação MVAC — normalmente de 10 a 36 kV — para um elo de corrente contínua; o Estágio 2 transfere energia através da barreira galvânica por meio do MFT na faixa de 1 a 20 kHz; A Etapa 3 sintetiza a saída de LVAC (geralmente 400 V trifásica) ou LVDC (frequentemente 750–1.500 V CC para recarga de veículos elétricos e microrredes CC).

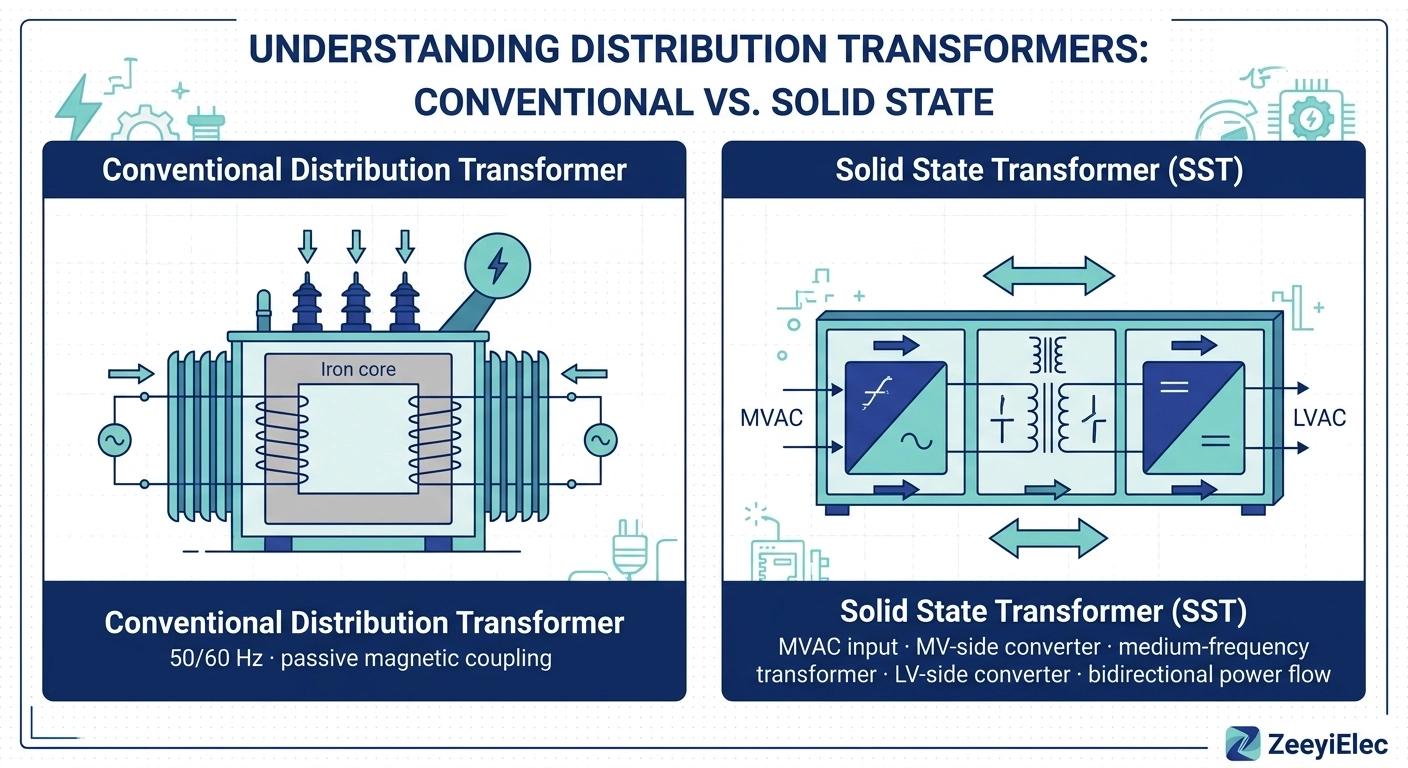

Como um SST difere de um transformador de distribuição convencional

Um transformador de distribuição convencional é um dispositivo magnético passivo, unidirecional, de 50/60 Hz, testado de acordo com a série de normas IEC 60076 e apoiado por um ecossistema maduro de acessórios — buchas, comutadores de derivação e conjuntos de fusíveis. Um SST substitui esse acoplamento passivo por comutação ativa, permitindo a regulação dinâmica de tensão, o fluxo bidirecional e a filtragem de harmônicas. Para projetos que continuam utilizando transformadores convencionais, o padrão estabelecido acessórios para transformadores O ecossistema continua sendo o caminho prático para a especificação.

A Física: Por que uma frequência mais alta reduz o tamanho do transformador e permite o fluxo bidirecional de energia

Um transformador convencional está fixado em 50/60 Hz; os conversores de um SST geram sua própria frequência interna — normalmente de 1 a 20 kHz —, que varia de acordo com o tamanho do núcleo, o projeto de isolamento e a capacidade de controle.

Por que operar em frequências na ordem dos kilohertz reduz o volume do núcleo e do enrolamento

Para um transformador operando na frequência f, a tensão induzida por espira varia proporcionalmente a V ∝ B × A × f, onde B é a densidade de fluxo do núcleo e A, a seção transversal do núcleo. Aumentar f de 50/60 Hz para a faixa de 1 a 20 kHz permite, portanto, que um núcleo magnético muito menor suporte a mesma transformação de tensão — razão pela qual um SST pode ser substancialmente mais leve e mais compacto do que uma unidade de frequência de linha com a mesma potência nominal.

A literatura sobre protótipos de SSTs para MV relata reduções de peso de 30–50% em comparação com unidades que operam na frequência da rede, dependendo do sistema de resfriamento e do design do invólucro. O fato de o núcleo ser menor não significa automaticamente que o invólucro seja menor — a eletrônica de potência e o gerenciamento térmico ocupam grande parte dele.

Isolamento galvânico e o papel do transformador de média frequência

O MFT é o único componente que atravessa a barreira galvânica entre a MT e a BT, portanto, assume toda a responsabilidade pelo isolamento em frequências da ordem dos kilohertz. Alta variação de dv/dt altera o comportamento do isolamento em comparação com 50/60 Hz — a distância de fuga, o início da descarga parcial e a distribuição de tensão entre camadas exigem atenção especial. É essa carga de isolamento, e não o núcleo magnético, que define o limite máximo da frequência interna.

Dispositivos de comutação no projeto de SST: MOSFETs de SiC e IGBTs

Os MOSFETs de SiC (1,2/3,3/10 kV; junção 150–175 °C) são adequados para comutação rápida com baixas perdas; os IGBTs (até 6,5 kV; 125–150 °C) suportam correntes mais altas em frequência média. A escolha depende do nível de potência, da frequência e do orçamento térmico.

Como ambos os conversores são comutados ativamente, a corrente pode inverter de direção quando solicitado — permitindo a operação regenerativa e o retroalimentação, algo que nenhum transformador passivo é capaz de realizar. Os princípios básicos da indução eletromagnética em nosso Noções básicas sobre transformadores Este guia apresenta os conceitos básicos de física.

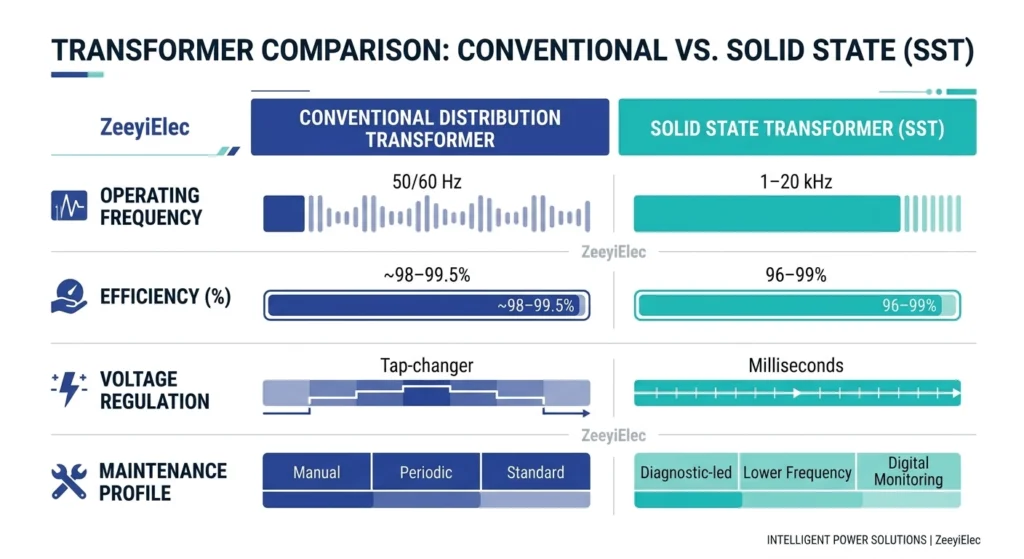

SST x Transformador Convencional: Comparação Técnica

Essa não é uma questão de “melhor versus pior”, mas sim de limite operacional — a unidade convencional é um produto comprovado; as vantagens do SST só se manifestam quando é possível aproveitá-las.

SST x Transformador Convencional: Parâmetros-chave em resumo

Parâmetro	Transformador de distribuição convencional	SST (estado atual)
Frequência de operação	50/60 Hz (ligado à rede elétrica)	1–20 kHz interno (gerado pelo conversor)
Classe de tensão típica	Baixa tensão a 36 kV (ecossistema IEC 60076)	10–36 kV em demonstrações
Eficiência na carga nominal	~98–99,51 TP3T	96–99% em pilotos, dependente das condições do teste
Regulação de tensão	Passivo; depende do comutador de tensão	Resposta dinâmica, da classe subciclo
Fluxo bidirecional de energia	Não é possível	Sim, inerente
Harmônicas e qualidade da energia	Nenhum (deixa passar os harmônicos do sistema)	Recurso de filtragem ativa
Perfil de manutenção	Prática consolidada no setor de serviços públicos	Peças de reposição para eletrônica de potência, conhecimentos especializados

Eficiência, tamanho e peso nas classificações da classe de distribuição

Sob carga nominal, as unidades convencionais atingem uma eficiência de aproximadamente 98–99,51 TP3T; os protótipos SST apresentam valores entre 96 e 991 TP3T. A comparação depende do ponto de carga — as perdas do conversor são relativamente constantes e predominam em condições de baixa carga.

Perspectiva de especialistas — comparando alegações de eficiência em processos de compras

• Exija saber o ponto de carga e a configuração de refrigeração por trás de cada valor de eficiência.
• Some a potência auxiliar e a potência de resfriamento quando a saída for zero — isso pode ultrapassar as perdas convencionais em vazio.
• Pergunte se as especificações de peso incluem os acessórios e o sistema de refrigeração.

Regulação de tensão, qualidade de energia e capacidade de tratamento de harmônicos

Os transformadores convencionais regulam a tensão apenas por meio da comutação de tiras — as tiras fora de circuito exigem operação desenergizada; os comutadores de tiras sob carga respondem em um intervalo de segundos a minutos. Um SST regula na velocidade do conversor, em milissegundos, e pode filtrar harmônicos e fornecer suporte reativo.

Custo, maturidade comercial e realidade do ciclo de vida

Em geral, os sistemas baseados em SST costumam custar várias vezes mais do que um transformador convencional de potência semelhante, devido aos custos com eletrônica de potência e refrigeração. O planejamento do ciclo de vida é diferente: as unidades convencionais apresentam falhas previsíveis no óleo, nas juntas e nos buchas, com um mercado de reposição bem estabelecido; já os SSTs trazem a obsolescência dos componentes eletrônicos e a necessidade de peças de reposição para semicondutores.

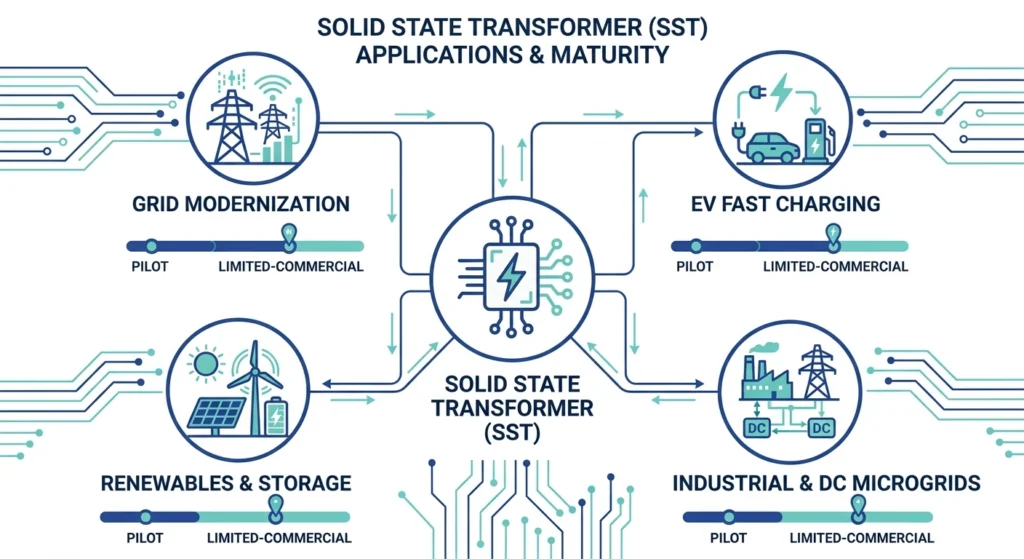

Aplicações no mundo real e status da implantação em campo

Até 2026, os SSTs para veículos motorizados (MV) encontram-se na fase piloto e de comercialização limitada — em escala de demonstração e específica para cada projeto, e não como substituição em toda a frota.

Funções relacionadas à rede inteligente e à modernização da rede elétrica

A aplicação mais adequada são as linhas de distribuição em que o controle de tensão e do fluxo de potência justificam o custo: linhas longas com problemas de queda de tensão, alta penetração de geração distribuída ou circuitos que exigem isolamento rápido. Um SST pode manter a saída dentro das faixas de tensão da concessionária, comumente definidas em ±5% (por exemplo, ANSI C84.1 Faixa A), e operar no modo de formação de rede — uma fonte de tensão controlável, não um elemento passivo.

Carregamento rápido de veículos elétricos, integração de fontes renováveis e casos de uso industrial

O carregamento rápido de veículos elétricos se beneficia da saída direta de corrente contínua (750–1.500 V CC), eliminando os estágios de CA/CC para estações de carregamento de 150–350 kW com armazenamento; as fontes renováveis utilizam o fluxo bidirecional para energia fotovoltaica, baterias e V2G; os centros de dados valorizam a filtragem e o controle de tensão.

Os alimentadores de média tensão aos quais essas aplicações se conectam contam com o mesmo ecossistema de cabos comprovado — terminações e emendas da Acessórios para cabos com revestimento termorretrátil a frio e a quente — que atende redes convencionais.

Projetos-piloto e situação dos testes de campo em 2026

As demonstrações abrangem plataformas universitárias, protótipos de fabricantes e linhas de alimentação piloto de concessionárias de energia, sendo as mais avançadas nas áreas de recarga de veículos elétricos, tração ferroviária e energia a bordo de navios. Ainda não existem dados abrangentes sobre frotas — não há estatísticas publicadas de confiabilidade de longo prazo em grande escala — e essa ausência, e não o desempenho teórico, é o principal risco a ser avaliado.

Desafios práticos: gerenciamento térmico, confiabilidade e as realidades da manutenção

Um transformador convencional depende de óleo, juntas e buchas, cuja manutenção é realizada por equipes treinadas em práticas estabelecidas. Um SST substitui esses modos de falha por calor concentrado, fadiga causada por ciclos de ligar e desligar, desgaste de componentes eletrônicos e novas competências.

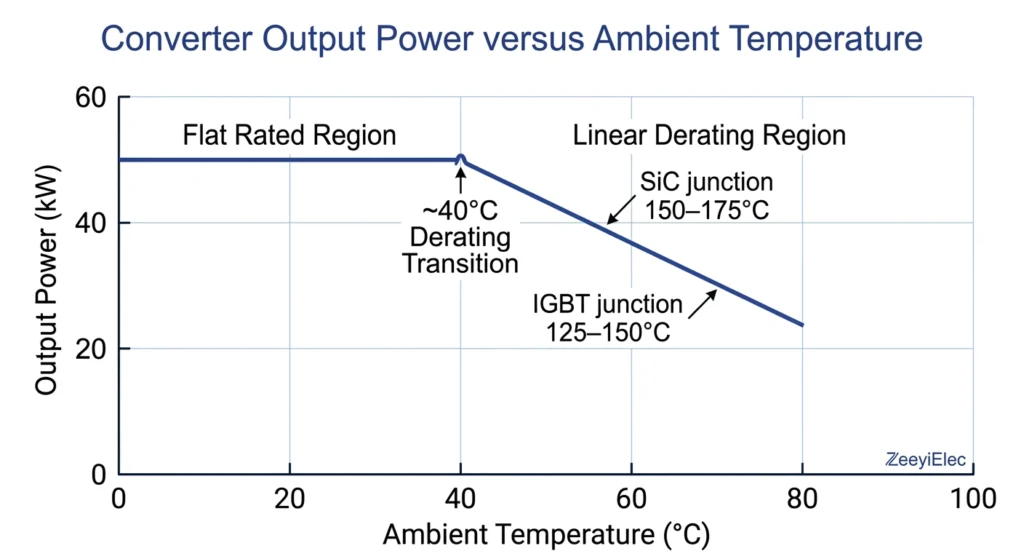

Gerenciamento térmico e requisitos de resfriamento do conversor

As perdas do conversor concentram-se nos módulos semicondutores — com um fluxo de calor muito maior do que no resfriamento por óleo de transformador. Os limites de junção restringem o projeto, com redução da potência de saída acima de aproximadamente 40 °C de temperatura ambiente, o que é comum em locais tropicais e desérticos. O resfriamento por ar forçado e por líquido acrescenta itens de manutenção que as concessionárias de energia não oferecem: ventiladores, filtros e bombas precisam de manutenção, e os dissipadores de calor expostos à poeira ou ao sal se degradam progressivamente.

Considerações sobre confiabilidade, vida útil e peças de reposição

Não há histórico de confiabilidade em escala de frota para os SSTs de média tensão — analise as alegações dos fornecedores à luz dessa ausência. Dois mecanismos de desgaste são bem compreendidos: a fadiga térmica e por ciclos de energia nos módulos semicondutores (a contagem de ciclos de energia, e não a idade cronológica, determina a vida útil), e o desgaste dos capacitores eletrolíticos do link CC, com vidas úteis projetadas de aproximadamente 5 a 15 anos, dependendo da temperatura, reduzindo-se pela metade a cada aumento de 10 °C. As peças de reposição devem abranger semicondutores, drivers de porta, capacitores e sistemas de resfriamento; a obsolescência significa que uma unidade com 10 anos de idade pode enfrentar a falta de componentes em produção.

Requisitos de qualificação para instalação, colocação em operação e manutenção

A colocação em operação de um SST se assemelha mais à de uma estação conversora do que à de um transformador: a coordenação de proteções, a conformidade com os códigos de rede, os testes de isolamento sob valores de dv/dt próprios de conversores e a verificação da compatibilidade eletromagnética (EMC) diferem dos testes de rotina de 50/60 Hz. Durante a operação, a manutenção passa a se concentrar no diagnóstico de eletrônica de potência, no firmware e na segurança cibernética da rede de controle.

Perspectiva de especialistas — Planejamento de operação e manutenção (O&M) para ativos de SST

• Orçar a manutenção do sistema de refrigeração (ventiladores, filtros, bombas) como custo recorrente.
• Mantenha em estoque semicondutores, controladores de porta e capacitores de link CC; verifique a política de obsolescência do fornecedor antes de fazer o pedido.
• Planejar atualizações de firmware e análises de segurança da rede de controle.

Panorama das normas e qualificações: o que verificar antes de definir as especificações

O panorama das normas é a maior armadilha nas aquisições: as normas convencionais para transformadores estão consolidadas e são aplicadas; já as normas específicas para SSTs ainda estão em fase de elaboração. Presumir que “por se tratar de um transformador, a norma IEC 60076 já o abrange” ignora completamente as etapas relacionadas à eletrônica de potência.

Atividades do IEEE e da IEC sobre transformadores de estado sólido (com marcadores de verificação)

A série IEC 60076 rege o projeto, o isolamento e os testes de transformadores de potência; o estágio magnético de um SST herda as questões próprias dos transformadores, mas os estágios conversores ficam fora desse âmbito. A norma IEEE 1547 se aplica nos casos em que o SST faz a interface com recursos de energia distribuída. A padronização específica para SSTs ainda está em andamento: Até 2026, o IEEE ainda não havia publicado uma norma específica para transformadores de estado sólido [NORMA DE VERIFICAÇÃO: confirme se existe um projeto ativo da IEEE SA (PAR) para transformadores de estado sólido no banco de dados de projetos de normas do IEEE antes de citar uma designação — observe que a norma IEEE P2686 abrange sistemas de gerenciamento de baterias, e não transformadores de estado sólido (SSTs)], enquanto a IEC está elaborando uma — o grupo de trabalho especial IEC SC22F/ahG 6, “Desempenho de transformadores eletrônicos de potência para sistemas flexíveis de transmissão e distribuição”, criado em outubro de 2020 e ainda não publicado (informações conforme comunicado à imprensa do Tsinghua EIRI, setembro de 2022; verifique novamente na loja virtual da IEC). Verifique novamente no momento da solicitação de cotação.

Considerações sobre testes de tipo, código de rede e conformidade com as normas de interconexão

Até que seja publicada uma norma padronizada, o comprador deve estabelecer sua própria lista de verificação:

• Níveis de isolamento: confirme o BIL e a resistência à tensão de rede de acordo com o sistema ANSI ou IEC aplicável — normalmente 95 kV para a classe de 15 kV e 125–150 kV para a classe de 25 kV.
• Testes do estágio do conversor: eficiência em toda a faixa de carga, injeção de harmônicos, EMI/EMC, ciclos térmicos — nenhum deles abrangido pelas normas para transformadores.
• Conformidade com os códigos de rede: resistência a falhas, capacidade reativa e regras de interconexão (por exemplo, a norma IEEE 1547 em aplicações de DER), que variam de acordo com o mercado.
• Separação entre testes de tipo e testes de rotina: exija documentação explícita sobre a qualificação do projeto em comparação com os testes de produção.

As cotações da SST vêm acompanhadas de pacotes de certificados inconsistentes, pois não existe um padrão unificado — é a lista de verificação, e não a ficha de marketing, que determina a aceitação no local. No que diz respeito ao setor convencional, o Folha de consulta de especificações IEC para aquisição de acessórios consolida as normas aplicáveis a buchas, fusíveis e acessórios para cabos.

Seu projeto deve optar pela tecnologia SST ou pela tecnologia convencional? — Orientação para a decisão

Três perguntas de triagem definem a maioria das decisões. A aplicação requer fluxo de potência bidirecional, saída CC nativa ou regulação de tensão subciclo? O cronograma permite o risco associado a tecnologias emergentes e a ausência de dados de confiabilidade da frota? A equipe de manutenção possui competências em eletrônica de potência? Se alguma resposta for “não”, a decisão se impõe por si só.

Quando a SST é a opção mais adequada e quando os transformadores de distribuição convencionais continuam sendo a escolha mais prática

Um SST merece ser avaliado quando a função da rede elétrica exige o que um transformador passivo não pode oferecer: carregamento rápido de veículos elétricos com um barramento de 750–1.500 V CC, alimentadores com grande concentração de recursos energéticos distribuídos (DER) que necessitem de controle de tensão dentro de uma faixa de ±5% e capacidade de formação de rede, ou exigências de qualidade de energia — casos em que o custo adicional permite evitar a aquisição de equipamentos como carregadores, bancos de capacitores e hardware de regulação.

A tecnologia convencional continua sendo a opção prática para a maioria dos projetos de distribuição: operação radial padrão na faixa de 10 a 36 kV, aquisições com foco no custo, ambientes adversos onde unidades refrigeradas a óleo e procedimentos de manutenção consolidados já se mostraram eficazes, e cronogramas que não permitem arcar com os riscos associados a protótipos. Para o ecossistema de acessórios que dá suporte aos transformadores convencionais — buchas, comutadores de derivação, fusíveis, acessórios para cabos —, a engenharia está madura. Nossa guia de seleção de acessórios para transformadores apresenta o quadro de decisão, e nossa equipe de engenharia oferece suporte na seleção técnica e na elaboração de solicitações de cotação — envie as especificações do seu projeto para receber feedback e uma cotação.

Perguntas frequentes

Para que serve um transformador de estado sólido?

Um SST converte e condiciona a energia eletronicamente, combinando a transformação de tensão com o controle ativo. Atualmente, ele é utilizado principalmente em projetos de modernização da rede elétrica, recarga de veículos elétricos e demonstrações de integração de energias renováveis.

Qual é a eficiência de um transformador de estado sólido em comparação com um transformador convencional?

Em demonstrações publicadas, a eficiência do SST situa-se na faixa de 96–99% em carga total, em comparação com aproximadamente 98–99,5% para unidades convencionais — ela varia de acordo com o ponto de carga, a topologia e o resfriamento.

Em quais níveis de tensão os transformadores de estado sólido operam?

A maioria dos projetos voltados para distribuição recebe entrada de média tensão CA (MVAC) de 10 a 36 kV e fornece saída de baixa tensão CA (LVAC) ou baixa tensão CC (LVDC) na faixa de 400 V a 1,5 kV; os protótipos da classe de transmissão atingem valores mais elevados.

Existe algum transformador de estado sólido disponível no mercado?

Sim, mas de forma restrita: a partir de 2026, a disponibilidade estará limitada a implantações em escala piloto e em nichos específicos — recarga de veículos elétricos, plataformas de pesquisa —, e não ao estoque de distribuição em grande escala.

Quanto custa um transformador de estado sólido?

Os valores divulgados pelo setor costumam ser várias vezes superiores ao preço de um transformador convencional comparável, devido aos componentes de eletrônica de potência e de refrigeração — um custo adicional que persiste até que o volume de produção aumente.

Por que uma concessionária de energia elétrica escolheria um SST em vez de um transformador convencional?

A justificativa de custo se baseia nas funções que um transformador passivo não possui — controle rápido de tensão, fluxo bidirecional, saída em corrente contínua, filtragem de harmônicas — e só se aplica nos casos em que essas funções substituem outros equipamentos, reduzindo custos.
