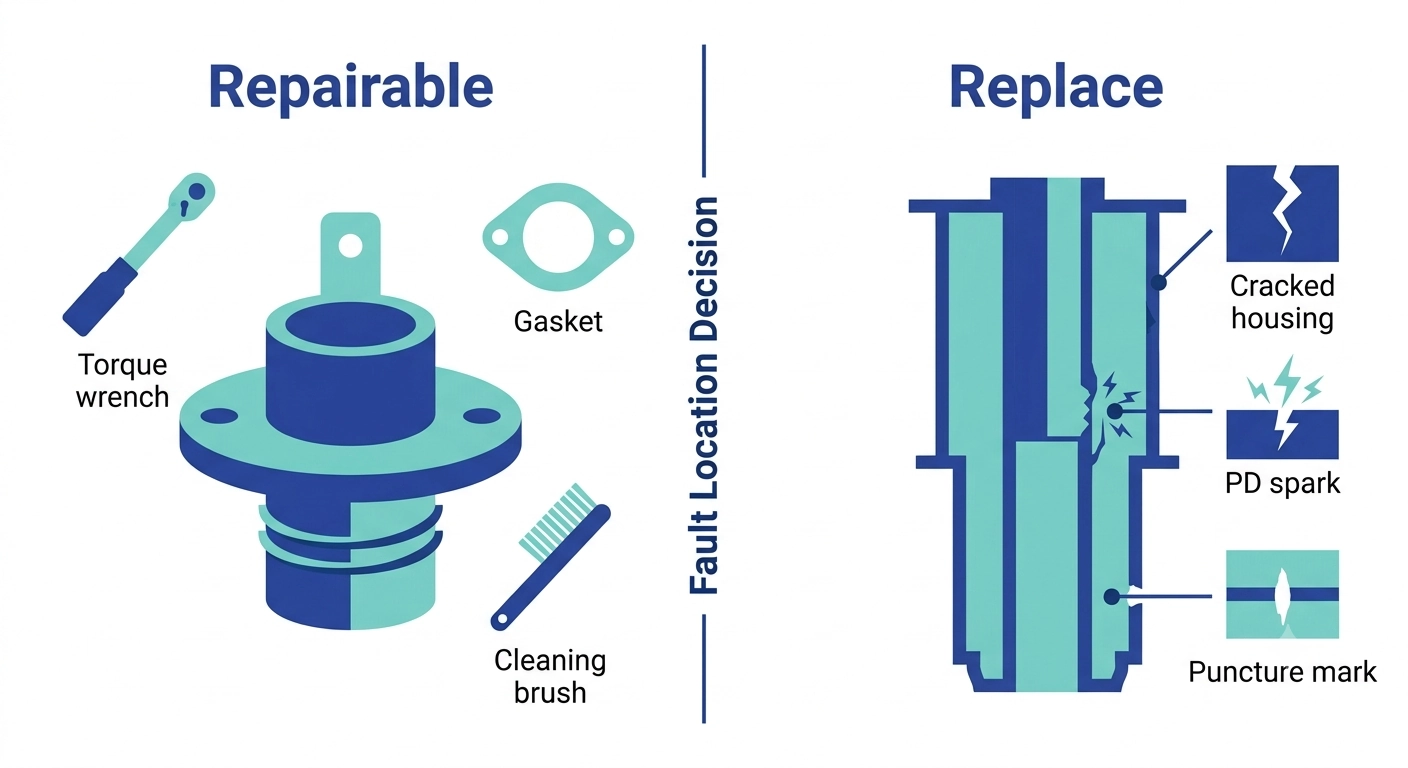

Poryoyo shiA decisão de substituir ou reparar falhas em buchas de média tensão se resume a um único fator: a localização da falha, e não a gravidade da mesma. Uma bucha possui duas zonas estruturalmente distintas: a interface externa (pino terminal, flange de montagem, vedação da junta) e o sistema dielétrico interno (o condutor central, o corpo isolante e a transição óleo-ar). Falhas na zona externa são de natureza mecânica ou ambiental e geralmente podem ser corrigidas por meio de limpeza, reajuste ou substituição de peças. Falhas na zona interna envolvem o próprio material dielétrico e, na prática, não são corrigíveis em campo — o sistema de isolamento foi projetado e curado como uma única unidade, e nenhum processo em campo restaura sua integridade dielétrica original uma vez que ela tenha sido comprometida.
Essa distinção é importante porque ambas as categorias de falhas podem apresentar sintomas visualmente semelhantes durante uma inspeção visual: descoloração, vazamento de óleo ou marcas de arco elétrico na superfície podem ter origem tanto em uma conexão solta do terminal quanto em um trajeto de isolamento interno em degradação. Basear-se apenas na aparência superficial leva a diagnósticos errôneos em ambos os sentidos — a substituição desnecessária de uma bucha com uma falha no terminal que poderia ser corrigida, ou um reparo “bem-sucedido” que deixa um problema dielétrico interno sem solução e evoluindo para uma falha.
Uma bucha de média tensão na faixa de 12 kV a 52 kV é projetada com base em um Nível Básico de Impulso (BIL) definido e em uma distância de fuga dimensionada de acordo com sua classe de poluição; esses parâmetros são fixados na fabricação e não podem ser restaurados ou atualizados por meio de reparos em campo. Uma vez que a contaminação, o impacto mecânico ou os ciclos térmicos tenham degradado o caminho de fuga interno ou perfurado o corpo dielétrico, a unidade deixa de atender à sua margem de coordenação de isolamento original, independentemente de como o exterior seja limpo ou retrabalhado.
Na prática, cerca de 60%–70% das chamadas de serviço relacionadas a buchas têm origem na interface externa, e não no sistema de isolamento interno — uma distribuição que torna a etapa de diagnóstico, abordada mais adiante neste guia, mais importante do que a própria decisão de reparar ou substituir. Um buchão classificado para 25 kV instalado em um sistema que exige coordenação de isolamento de 35 kV passará na energização inicial, mas corre o risco de descarga elétrica sob sobretensão transitória, o que ilustra por que Requisitos de coordenação de isolamento da IEC para buchas — e não a condição visual — é o parâmetro determinante que os engenheiros verificam antes de autorizar qualquer método de reparo.
Para equipes que estão avaliando essa decisão em relação a uma linha de produtos mais completa, a ZeeyiElec’s guia de seleção de acessórios para transformadores aborda como as buchas se encaixam no sistema mais amplo de acessórios.
A experiência de campo em instalações de distribuição costeiras e industriais mostra que a maioria das falhas corrigíveis em buchas se concentra em três categorias, todas localizadas na interface externa, e não no interior do corpo dielétrico.

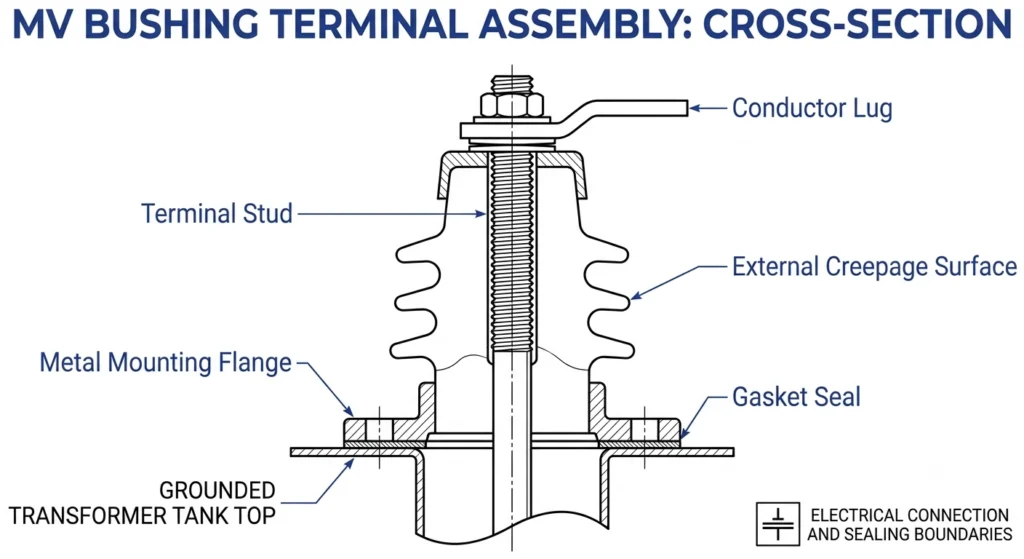

Uma falha na conexão do terminal tem origem na interface aparafusada ou fixada por grampo entre o pino terminal da bucha e o terminal do condutor externo — e não no sistema de isolamento interno. Essas falhas geralmente se manifestam como descoloração localizada causada pelo calor ou pequenas marcas de arco elétrico no ponto de conexão, decorrentes de torque inadequado, deslizamento do condutor ou oxidação da superfície nas faces de contato. A correção geralmente envolve a desmontagem, a limpeza das superfícies de contato e o reajuste com o valor de torque especificado pelo fabricante, normalmente na faixa de 40 N·m a 80 N·m, dependendo do diâmetro do pino e da corrente nominal da bucha. Como a falha nunca atinge o caminho dielétrico do buchão, uma recolocação executada corretamente restaura o funcionamento total sem afetar o desempenho nominal da unidade. Uma análise mais detalhada desses padrões de falha é abordada em Erros na conexão de terminais com buchas em MV e prevenção de retrabalho.
A contaminação da superfície, ao interagir com a umidade, pode criar um caminho parcialmente condutor ao longo da superfície de fuga externa da bucha — o primeiro estágio do rastro elétrico. Nesse estágio inicial, antes que a carbonização tenha formado um caminho permanente, a falha geralmente pode ser corrigida por meio da limpeza com solventes aprovados e da reinspeção do perfil de fuga. As equipes de campo distinguem o rastreamento em estágio inicial do rastreamento avançado verificando se há um resíduo esbranquiçado e não condutor (corrigível) ou um rastro preto carbonizado visível (não corrigível). Esperar demais para intervir reduz essa janela de oportunidade: o que começa como uma tarefa de limpeza pode evoluir para uma carbonização irreversível em questão de meses, sob exposição prolongada a altos níveis de poluição.
A vedação elastomérica no flange de montagem — normalmente de EPDM ou borracha de silicone — é um componente sujeito a desgaste, e não um elemento estrutural permanente. A exposição aos raios UV e os ciclos térmicos reduzem gradualmente sua deformação permanente, permitindo uma pequena entrada de umidade na interface do flange sem necessariamente comprometer o dielétrico interno. Substituir a junta e reapertar o flange em etapas, em vez de fazer isso de uma só vez, é uma prática padrão em campo para restaurar a vedação sem sobrecarregar a interface de montagem.
[Expert Insight].
- As falhas nos terminais são responsáveis pela maioria das chamadas relacionadas a “falhas nas buchas” que, no fim das contas, não exigem substituição.
- A comparação entre resíduos esbranquiçados e rastros pretos carbonizados é o teste de campo mais rápido para determinar o estágio de rastreamento.
- A deformação permanente da junta é progressiva — inspecione-a a cada parada programada, e não apenas após o relato de um vazamento.
Quando uma falha atravessa a interface externa e penetra no sistema dielétrico interno do buchão, o reparo em campo deixa de ser uma opção viável. Esses tipos de falha têm uma característica em comum: comprometem o sistema de isolamento que foi formado e curado como uma única unidade durante a fabricação, e nenhum processo em campo é capaz de restaurar essa estrutura ao seu desempenho original.

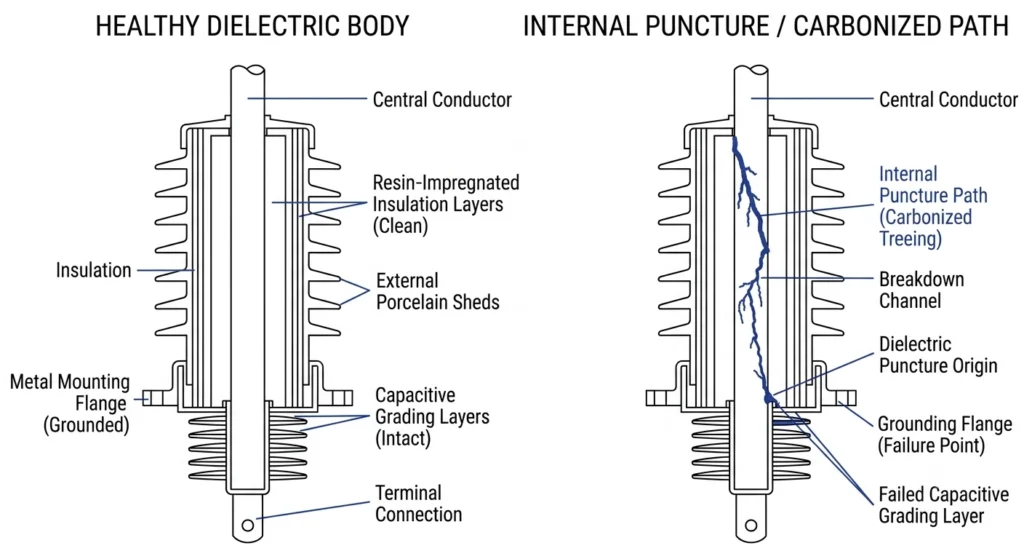

Uma perfuração dielétrica interna ocorre quando se forma um caminho de ruptura elétrica localizado através do corpo isolante da bucha, em vez de atravessar sua superfície externa. Isso geralmente resulta de uma falha de fabricação, atividade prolongada de descarga parcial ou um evento de sobretensão transitória que exceda o Nível Básico de Impulso (BIL) da unidade. Um buchão com classificação de 125 kV BIL que sofra um pico transitório substancialmente acima desse limite pode sofrer danos por perfuração interna mesmo sem apresentar sintomas externos visíveis — razão pela qual os testes de resistência de isolamento e de descarga parcial são mais importantes do que a mera inspeção visual. Uma vez perfurado, o caminho de isolamento fica permanentemente comprometido e a unidade deve ser substituída.
Um invólucro rachado — seja de porcelana esmaltada ou de epóxi moldado — rompe a barreira vedada entre o fluido dielétrico interno ou o isolamento sólido e o ambiente externo. As unidades de porcelana são vulneráveis a rachaduras por impacto durante o manuseio ou transporte, enquanto os corpos de epóxi moldado podem desenvolver rachaduras por tensão devido a ciclos térmicos repetidos além de sua classe térmica nominal. Em ambos os casos, nenhum revestimento aplicado no local, selante ou remendo de resina restaura a integridade estrutural e dielétrica pela qual a carcaça é responsável; a rachadura se torna um ponto de entrada de umidade que acelera a formação de trilhas elétricas e, eventualmente, a descarga elétrica.
A atividade de descarga parcial (PD) abaixo de aproximadamente 10 pC a 50 pC em um buchão em boas condições geralmente se encontra dentro dos níveis de fundo aceitáveis; no entanto, magnitudes de PD que ultrapassam essa faixa ao longo de ciclos de teste sucessivos indicam uma degradação interna progressiva, em vez de uma condição estável. Ao contrário de um furo ou rachadura, o dano causado pela DP se desenvolve gradualmente — cada evento de descarga corrói uma pequena quantidade do material isolante, e o processo se acelera assim que um canal condutor começa a se formar. As brochuras técnicas do CIGRE sobre o monitoramento da condição de buchas observam que uma tendência crescente de DP em medições repetidas é um indicador de substituição mais forte do que qualquer leitura absoluta isolada.

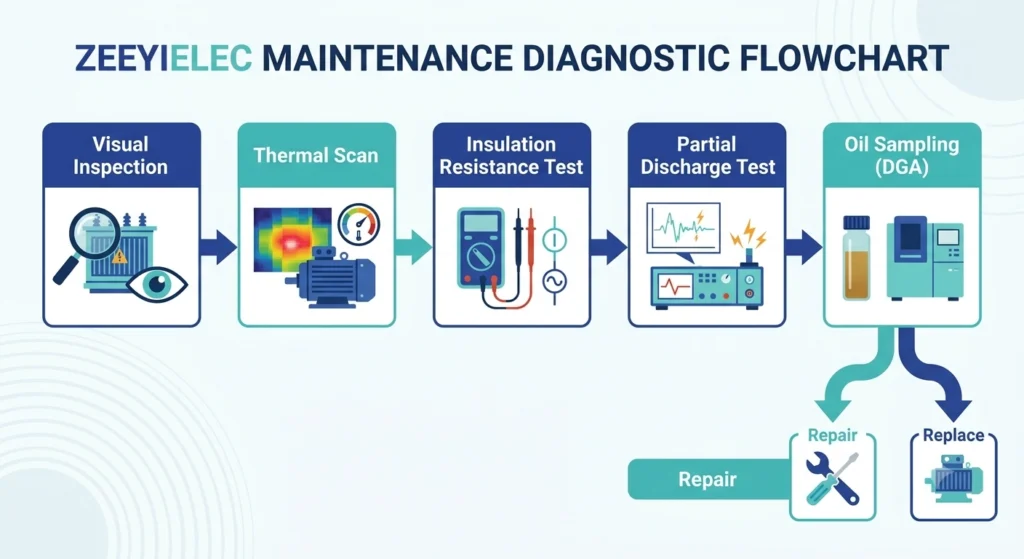

Antes de decidir entre um pedido de reparo ou de substituição, as equipes de campo seguem uma sequência estruturada para confirmar em qual zona — interface externa ou dielétrico interno — a falha realmente está localizada. Pular etapas nessa sequência é a causa mais comum de diagnóstico incorreto, em que um problema no terminal é tratado como uma falha total da bucha ou, o que é mais perigoso, uma falha interna é descartada após uma limpeza superficial. Isso reflete o contexto mais amplo fluxo de trabalho de diagnóstico de falhas de campo utilizados em acessórios para transformadores e cabos.
A primeira etapa consiste em uma inspeção visual para verificar se há descoloração, vazamento de óleo na flange, formação de pó ou marcas na superfície de fuga, bem como qualquer rachadura visível no invólucro. Combinada com uma varredura térmica por infravermelho sob carga normal, essa etapa identifica pontos quentes na conexão do terminal — geralmente entre 15 °C e 25 °C acima da temperatura ambiente de referência em uma junta em boas condições, em comparação com um excesso acentuado em uma conexão em deterioração —, o que indica uma falha externa e reparável antes mesmo do início de qualquer desmontagem.
Se a inspeção visual e térmica não isolar claramente a falha, os testes de resistência de isolamento (IR) e a medição de descarga parcial (PD) determinam se o dielétrico interno está envolvido. Uma leitura de IR substancialmente abaixo do valor de referência de comissionamento da unidade — ou uma tendência de PD em ascensão ao longo de testes repetidos — confirma uma falha interna e descarta a possibilidade de reparo. Esses testes são normalmente realizados com a bucha desenergizada e, quando viável, comparados aos valores originais dos testes de rotina de fábrica registrados na placa de identificação ou no certificado de teste.
No caso de buchas imersas em óleo, uma amostra para análise de gás dissolvido (DGA) do óleo do transformador ao redor pode revelar se há presença de subprodutos de falhas térmicas ou elétricas, corroborando ou descartando o envolvimento interno da bucha em comparação com uma falha em outro ponto do tanque. Níveis elevados de acetileno ou hidrogênio em um resultado de DGA, aliados a uma tendência positiva de descargas parciais (PD) no buchão específico, levam o diagnóstico a indicar claramente a necessidade de substituição, em vez de ser um caso para reparo do terminal ou da junta.
Somente após essa sequência convergir para uma única zona de falha é que se deve prosseguir para a avaliação de custos e tempo de inatividade apresentada a seguir.
[Expert Insight].
- Nunca autorize a substituição com base apenas na inspeção visual — confirme primeiro com os dados de IR/PD.
- As imagens térmicas detectam falhas graves em um estágio inicial, antes que a descoloração seja visível a olho nu.
- A correlação entre o DGA e a tendência da PD é o sinal combinado mais forte para a confirmação de falhas internas.
Assim que o fluxo de trabalho de diagnóstico confirmar em qual zona está localizada a falha, a decisão entre substituir ou reparar a bucha de média tensão passa a envolver uma análise comparativa entre custo, tempo de inatividade e risco. Raramente se trata de uma simples comparação de preços — um custo de reparo mais baixo ainda pode ser a escolha errada se acarretar um risco significativamente maior de recorrência no curto prazo.
Um reparo em terminais ou juntas pode, normalmente, ser concluído dentro de uma janela de interrupção programada de 4 a 6 horas, utilizando componentes já disponíveis em estoque ou adquiridos localmente, enquanto a substituição completa de buchas geralmente depende do prazo de fabricação ou de transporte, que pode se estender muito além de uma única janela de manutenção planejada — especialmente para classes de tensão menos comuns ou classificações BIL. As concessionárias que programam substituições de forma reativa, somente após a confirmação de uma falha interna, frequentemente se deparam com o transformador em uma interrupção prolongada enquanto a unidade de substituição é adquirida; é por isso que muitos operadores mantêm um pequeno estoque de reserva de classificações críticas de buchas para sua frota, em vez de fazer pedidos sob demanda.

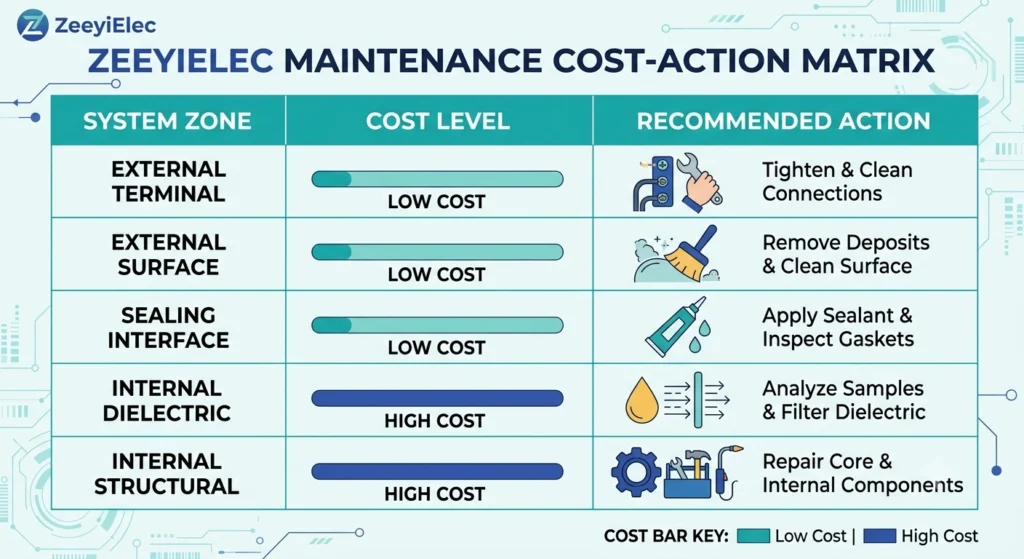

| Zona de Falha | Achado típico | Ação recomendada | Custo relativo |
|---|---|---|---|
| Terminal externo | Aumento localizado da temperatura entre 15 °C e 25 °C acima do valor de referência, sem queda no IR | Reaparafuse com o torque especificado | Baixo |
| Superfície externa | Rastreamento em estágio inicial, resíduo não condutor | Limpar e inspecionar novamente | Baixo |
| Interface de vedação | Deformação permanente da junta, entrada de umidade em pequena quantidade | Substituir a junta e aplicar o torque especificado | Baixo–Moderado |
| Dielétrico interno | IR abaixo da linha de base ou tendência de PD em alta | Substituir a bucha | Alto |
| Estrutural interna | Carcaça rachada ou furo confirmado | Substituir a bucha | Alto |
Como referência aproximada, o reparo de um terminal ou junta custa normalmente entre 5% e 15% do custo de uma substituição completa da bucha, uma vez incluídos o frete e a mão de obra de instalação da nova unidade — mas essa comparação só se aplica quando o fluxo de trabalho de diagnóstico tiver realmente descartado qualquer envolvimento dielétrico interno. Tratar uma falha interna não confirmada como reparável para economizar a diferença de custo de 85%–95% acarreta o risco de uma falha repetida, o que forçaria uma substituição não planejada, a preços de emergência, posteriormente, a um custo bem acima do valor originalmente planejado.
Nem toda decisão sobre a substituição ou o reparo de uma bucha de MV é concluída de forma definitiva assim que o reparo é aprovado nos testes pós-trabalho. Um reparo que seja aprovado nos testes pós-trabalho e coloque a bucha de volta em serviço não significa automaticamente que o caso esteja encerrado. Alguns tipos de falha se repetem mesmo após um reparo tecnicamente correto, e reconhecer esse padrão é parte do que distingue uma solução duradoura de uma temporária.
Conexões de terminais que foram retrabalhadas duas ou mais vezes em um intervalo de 12 a 18 meses no mesmo buchim apontam para uma causa raiz que vai além da simples perda de torque — geralmente fadiga do condutor subjacente, um material incompatível do terminal causando corrosão galvânica ou uma condição interna precária que continua sobrecarregando a junta externa. Continuar a reajustar a mesma conexão sem investigar por que ela continua se soltando trata o sintoma em vez da causa, e cada ciclo de retrabalho também acarreta seu próprio pequeno risco de introduzir uma nova falha na interface reaberta. Quando uma falha no terminal se repete na mesma unidade após um reparo com torque adequado, essa recorrência em si se torna uma evidência diagnóstica que justifica a escalada para a sequência de testes IR/PD descrita anteriormente, mesmo que as varreduras térmicas ainda pareçam aceitáveis.
Um reparo realizado sem registrar o tipo específico da falha, o valor do torque aplicado e os resultados dos testes antes e depois impede que a próxima equipe de campo consiga distinguir um evento pontual e corrigível de um padrão que está se desenvolvendo. Sem esse histórico, uma bucha que já passou por três reparos nos terminais ao longo de dois anos pode ser tratada como uma falha nova e isolada a cada vez — atrasando o momento em que alguém reconhece que a unidade deve ser programada para substituição, em vez de ser reparada pela quarta vez. Manter até mesmo um registro simples por unidade — data da falha, sintoma, ação corretiva, valores do reteste — transforma chamadas de serviço isoladas em uma linha de tendência visível que apoia uma decisão oportuna de substituição.
Uma vez que o diagnóstico sobre a substituição versus reparo da bucha do barramento MV confirme que a substituição é a opção correta, a verificação de compatibilidade evita um segundo atraso. A unidade de substituição deve corresponder não apenas à classe de tensão, mas também ao perfil completo de interface da unidade que está substituindo.
A simples confirmação da classe de tensão não é suficiente — uma bucha de reposição também deve corresponder ao Nível Básico de Impulso, à corrente nominal e às dimensões do flange de montagem da peça original. Uma unidade classificada corretamente para 25 kV, mas fornecida com um padrão de parafusos de flange ou tamanho de rosca dos terminais incompatíveis, impedirá a instalação no local, mesmo depois que os custos de frete e o prazo de entrega já tiverem sido absorvidos. Comparar os dados da placa de identificação original com a ficha técnica da peça de reposição, em vez de confiar apenas na classe de tensão, é a medida que evita essa incompatibilidade.
Uma solicitação de cotação (RFQ) completa deve especificar a classe de tensão, o BIL, a corrente nominal, o sistema padrão (ANSI ou DIN), a distância de fuga ou a classe de poluição e a configuração dos terminais — especificações incompletas são uma causa comum de atrasos nas cotações e remessas incorretas.
A ZeeyiElec fornece buchas de média tensão em toda a sua acessórios para transformadores linha de produtos, juntamente com acessórios para cabos para os sistemas de cabos de conexão, nas configurações ANSI, DIN e epóxi, com suporte à análise técnica para a adequação das unidades de reposição às interfaces da instalação existente. Forneça os dados da placa de identificação e as condições do local para uma verificação de compatibilidade e um orçamento.
As equipes de campo que avaliam as opções de substituição versus reparo de buchas de barramento de média tensão devem começar analisando as expectativas de vida útil.
A vida útil geralmente varia entre 25 e 40 anos sob níveis normais de carga e contaminação, mas locais costeiros, industriais ou com alto índice de poluição podem reduzir consideravelmente esse período, dependendo da frequência da manutenção e da qualidade do material.
Geralmente, não — uma carcaça de porcelana ou epóxi rachada compromete a barreira dielétrica vedada, e os selantes ou revestimentos de campo não conseguem restaurar a integridade do isolamento interno, pela qual a carcaça é estruturalmente responsável.
Falhas na conexão dos terminais decorrentes de juntas aparafusadas com torque insuficiente ou corroídas estão entre os problemas reparáveis mais frequentes, uma vez que a falha ocorre na interface externa e não no isolamento interno da bucha.
O teste de resistência de isolamento e a medição de descargas parciais são os principais métodos de campo, frequentemente complementados pela coleta de amostras de óleo em unidades imersas em óleo para confirmar se a degradação se origina no interior do corpo da bucha.
Não necessariamente — os sinais de traço em estágio inicial, limitados ao caminho de fuga externo, costumam ser corrigíveis por meio de limpeza e inspeção, mas os sinais de traço que evoluíram para caminhos carbonizados geralmente indicam que é necessária a substituição.
A substituição de emergência, incluindo frete expresso e tempo de inatividade não planejado, costuma custar várias vezes mais do que um reparo programado ou uma substituição planejada, em grande parte devido aos custos adicionais decorrentes do prazo de entrega mais curto e aos custos decorrentes do tempo de inatividade prolongado.
As equipes de campo devem registrar o tipo de falha, o método de reparo, os valores de torque aplicados e os resultados dos testes antes e depois do reparo, pois esse histórico é o que permite aos engenheiros distinguir uma falha pontual e corrigível de um padrão de falha recorrente.
