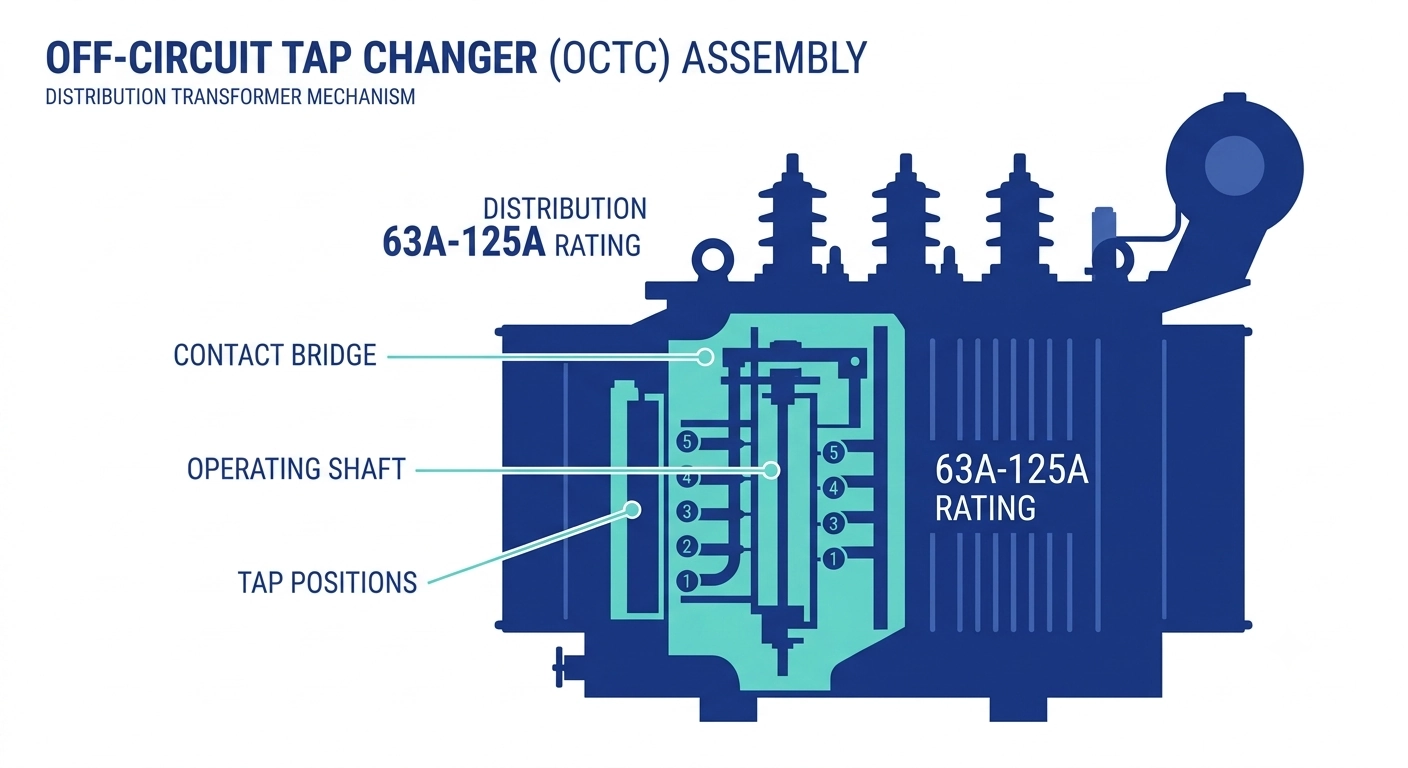

Poryoyo shiO projeto dos contatos do comutador de derivações fora de circuito determina o nível de segurança e confiabilidade com que um transformador de distribuição ajusta sua relação de transformação, uma vez que esse dispositivo mecânico de comutação — também chamado de comutador de derivações desenergizado (DETC) — seleciona entre um conjunto fixo de derivações do enrolamento somente enquanto o transformador está totalmente desenergizado. Também conhecido como comutador de derivações desenergizado (DETC), ele compensa a variação de tensão no lado da alimentação alterando o número efetivo de espiras do enrolamento, normalmente em 5 posições de derivação que abrangem uma faixa de ajuste de ±5% a ±10% em torno da relação nominal.

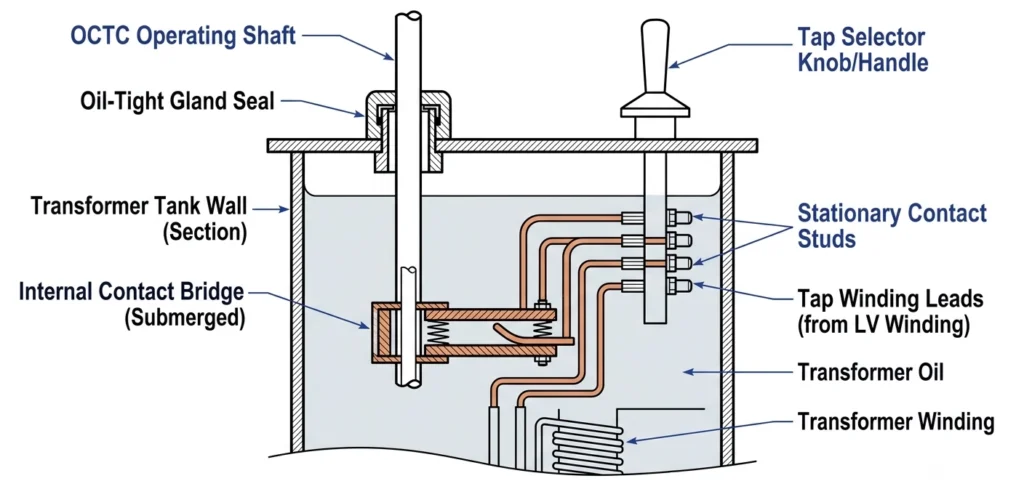

O OCTC fica dentro do tanque do transformador, imerso no mesmo óleo isolante que resfria os enrolamentos, com uma alavanca ou eixo de operação externo que atravessa a tampa do tanque por meio de um prensa-cabos vedado. Ao girar a alavanca, uma ponte de contato interna se move sobre um conjunto de contatos fixos, cada um conectado a um ponto de derivação diferente no enrolamento. Os OCTCs da classe de distribuição geralmente suportam correntes nominais entre 63 A e 125 A em classes de tensão de 15 kV a 35 kV, com valores bem abaixo da corrente de carga total do transformador, uma vez que o comutador de derivações lida apenas com a corrente do segmento do enrolamento na derivação selecionada, e não com a saída secundária total.
Essa simplicidade estrutural é exatamente o motivo pelo qual o projeto dos contatos do OCTC merece um tratamento distinto do dos comutadores de interrupção de carga — e é o fio condutor de tudo o que se segue, desde a geometria dos contatos até a razão pela qual a regra de desenergização existe.

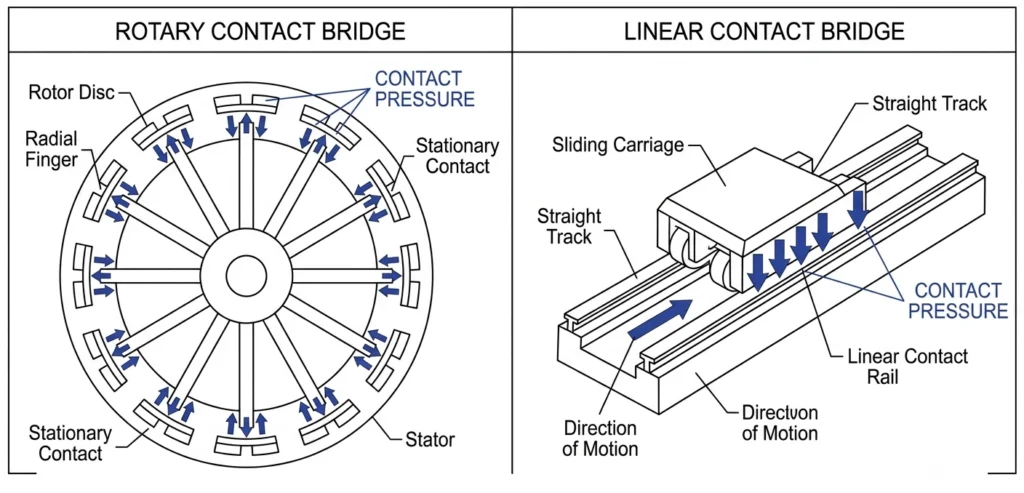

O projeto dos contatos do comutador de derivações fora de circuito se baseia em uma das duas arquiteturas de ponte de contato — rotativa ou linear —, e essa escolha determina os padrões de desgaste e o espaço físico ocupado pelo conjunto dentro do tanque. Ambas desempenham a mesma função: mover fisicamente uma ponte condutora entre pinos de contato fixos para alterar a derivação ativa do enrolamento, mas distribuem as tensões mecânicas e elétricas de maneira diferente.
Em um projeto rotativo, o eixo operacional gira uma ponte de contato circular — normalmente um disco ou tambor que suporta dedos de contato acionados por mola — ao longo de um arco fixo, passando pelos contatos de derivação estacionários dispostos radialmente ao redor do eixo. Essa configuração é comum em transformadores da classe de distribuição na faixa de 15 kV a 35 kV, onde o espaço compacto do tanque favorece a concentração de todas as posições de derivação em uma única volta de aproximadamente 180° a 300°, dependendo do número de derivações (geralmente 5 ou 7). A geometria rotativa mantém o deslocamento dos contatos curto, limitando o desgaste mecânico por operação, mas concentrando a pressão de contato em uma superfície de contato menor.
Já um projeto linear ou com ponte deslizante move o elemento de contato ao longo de um trilho reto, engatando os contatos de derivação dispostos em uma fileira. Esse layout é adequado para transformadores em que os fios de derivação do enrolamento se estendem linearmente ao longo do conjunto da bobina, reduzindo o comprimento interno dos fios e o desajuste de impedância entre as posições das derivações. As pontes lineares distribuem a pressão de contato ao longo de um curso de limpeza mais longo — geralmente de 15 mm a 40 mm de deslocamento por mudança de posição —, o que pode melhorar a autolimpeza por meio da ação de limpeza, mas exige tolerâncias mais rigorosas nos trilhos-guia para manter a força de contato consistente ao longo de todo o curso.
Os engenheiros de campo raramente escolhem diretamente entre esses projetos — a escolha está incorporada na arquitetura dos enrolamentos do fabricante do transformador —, mas saber qual tipo está instalado é importante na hora de solucionar problemas de atrito ou desalinhamento, já que os mecanismos rotativos e lineares apresentam falhas em trajetórias mecânicas diferentes.
Referência interna: série de produtos de comutadores de derivação fora de circuito[Expert Insight].
- Os projetos rotativos geralmente apresentam desgaste inicialmente nas posições mais externas da ranhura, onde a velocidade de rotação na ponta do dedo é mais alta
- Os projetos lineares facilitam o diagnóstico visual — uma ponte presa geralmente é visível ao longo da via, sem a necessidade de desmontagem
- Ao realizar uma modernização ou adquirir unidades OCTC de reposição, verifique o tipo de ponte antes de fazer o pedido — os conjuntos rotativos e lineares não são intercambiáveis dentro do mesmo espaço ocupado pelo tanque
A seleção do material dos contatos é um elemento fundamental no projeto dos contatos de comutadores de derivação fora de circuito, envolvendo o equilíbrio entre dois requisitos conflitantes: resistência de contato baixa e estável ao longo de décadas de imersão em óleo e durabilidade mecânica sob ciclos repetidos de acoplamento — mesmo que esses ciclos ocorram apenas durante paradas programadas, e não sob carga.
Os valores-alvo de resistência de contato para um contato OCTC devidamente encaixado geralmente ficam abaixo de 500 μΩ por par de contatos quando medidos com um micro-ohmímetro durante o comissionamento, embora os valores aceitáveis variem de acordo com o projeto do fabricante e a corrente nominal.
Os dedos de contato acionados por mola mantêm uma força normal definida contra o contato fixo — geralmente de 15 N a 40 N por dedo — suficiente para romper a oxidação superficial sem depender da energia do arco para limpar a interface, uma vez que o dispositivo nunca foi projetado para comutar sob carga. A ação de limpeza incorporada tanto nos projetos rotativos quanto nos lineares é importante aqui: à medida que o dedo da ponte desliza sobre o contato fixo durante o engate, ele raspa mecanicamente as partículas transportadas pelo óleo e a fina camada de oxidação, o que constitui o principal mecanismo de autolimpeza disponível para um sistema de contato que nunca passará pela limpeza por arco elétrico resultante da interrupção da corrente.
Nos trabalhos de comissionamento em campo, as leituras de resistência de contato que apresentam aumento gradual ao longo de ciclos sucessivos de manutenção — mesmo sem a ocorrência de arcos elétricos relacionados à carga — geralmente se devem ao relaxamento da mola, que reduz a força de limpeza, e não à degradação do material; é por isso que a verificação do torque e da tensão da mola normalmente acompanha a manutenção periódica do transformador, em vez de se limitar apenas à substituição dos contatos.
A restrição de uso apenas com a energia desligada não é uma margem de segurança conservadora adicionada a um interruptor que, fora isso, seria capaz — é uma consequência direta do que o sistema de contatos foi — e não foi — projetado para fazer.

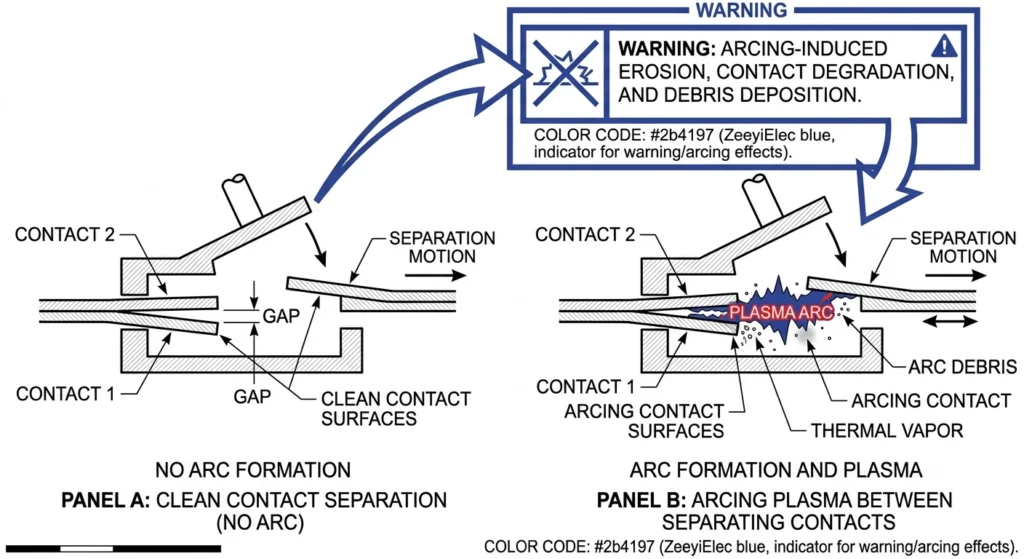

Quando dois contatos condutores de corrente se separam enquanto estão energizados, o colapso do campo magnético e a tendência da corrente de manter o fluxo sustentam um arco através da abertura que se alarga — um canal de plasma que conduz corrente a uma temperatura localizada extremamente alta até que a abertura se alargue o suficiente ou a corrente passe naturalmente por zero. Dispositivos projetados para interromper a corrente de carga, como interruptores de carga, incorporam geometria dedicada à extinção do arco: curso prolongado dos contatos, canaletas de arco ou meios de óleo/gás projetados especificamente para alongar e resfriar o arco rapidamente. A ponte de contato de um OCTC não possui nada disso. Sua folga de contato, velocidade de deslocamento e volume de óleo ao redor são dimensionados apenas para garantir resistência dielétrica confiável assim que a folga estiver aberta — e não para suportar eventos repetidos de arco durante a transição.
Operar um OCTC sob carga submete os contatos de separação a uma energia de arco que o projeto nunca previu. Uma única operação acidental sob carga pode causar corrosão e erosão na superfície de contato a ponto de aumentar permanentemente a resistência naquele ponto, e ocorrências repetidas correm o risco de soldar os contatos entre si no meio do curso ou danificar as derivações do enrolamento por superaquecimento localizado. Na prática, esse modo de falha causa danos desproporcionais em relação à sua aparente simplicidade — um lapso de cinco segundos na verificação da desenergização durante uma janela de manutenção pode transformar um ajuste de derivação de rotina em um transformador que exigirá inspeção interna ou substituição de acessórios antes que possa ser religado com segurança.
É por isso que a verificação da desenergização — ou seja, confirmar a ausência de tensão nos terminais do transformador, e não apenas presumir que o disjuntor a montante esteja aberto — é o primeiro passo em todos os procedimentos operacionais da OCTC.
Quando um OCTC é operado sob carga — seja por erro de procedimento, falha na verificação de isolamento ou retroalimentação inesperada —, os danos resultantes seguem padrões que os técnicos de campo aprendem a reconhecer durante a inspeção pós-incidente ou a manutenção de rotina.
A consequência mais imediata é a perda de material na interface de contato. A energia do arco vaporiza e redepõe o material de contato de forma irregular, deixando superfícies com cavidades e crateras onde antes havia um contato liso de deslizamento. Mesmo uma única operação com carga insuficiente em um circuito levemente carregado pode aumentar significativamente a resistência de contato — valores de comissionamento que estavam abaixo de 500 μΩ antes do evento geralmente sobem para a faixa baixa dos miliohms depois, e uma resistência tão elevada em uma junta de derivação que conduz corrente se traduz diretamente em aquecimento I²R localizado durante a operação normal subsequente. Em transformadores onde a corrente incidente se aproximou ou excedeu a faixa nominal de 63 A a 125 A, típica desses dispositivos, a erosão pode ser grave o suficiente para que a ponte de contato não se encaixe mais perfeitamente contra o contato fixo, deixando uma conexão intermitente que se manifesta como leituras de tensão irregulares naquela derivação.
Além dos danos elétricos, o aquecimento por arco elétrico pode deformar localmente os dedos de contato ou os pinos fixos, alterando a geometria pela qual a ponte foi projetada para se deslocar. Em projetos rotativos, isso geralmente se manifesta como um aumento no torque operacional ou uma sensação de emperramento no meio do curso rotacional, uma vez que o contato deformado não se encontra mais em seu raio original. Em projetos lineares, a fusão localizada em uma posição pode deixar uma rebarba saliente que prende a ponte deslizante, exigindo mais força para concluir a mudança de derivação e acelerando o desgaste nos contatos adjacentes e intactos, à medida que o mecanismo é forçado a passar pela obstrução. Sintomas mecânicos — rigidez, resistência irregular na alavanca, rangido audível — surgem consistentemente antes que os dados dos testes elétricos confirmem o dano; é por isso que os procedimentos de manutenção combinam verificações da operação mecânica com testes de resistência de contato, em vez de depender apenas de um deles.
Esses padrões de desgaste destacam por que o projeto dos contatos do comutador de derivação fora de circuito prioriza a durabilidade em condições normais de operação, em vez da resistência ao arco elétrico.
Referência interna: fluxo de trabalho de diagnóstico de falhas de campo[Expert Insight].
- Leituras de tensão irregulares em uma posição de derivação após um evento de carga conhecido quase sempre indicam desgaste dos contatos, e não uma falha no enrolamento
- Uma sensação de “atrito” no meio do movimento do cabo é um sinal de alerta mecânico precoce — vale a pena parar e inspecionar antes de continuar
- Valores de resistência que apresentam tendência de aumento ao longo de ciclos sucessivos de manutenção, mesmo que estejam abaixo dos limites de aprovação/reprovação, justificam uma inspeção mais detalhada na próxima parada para manutenção

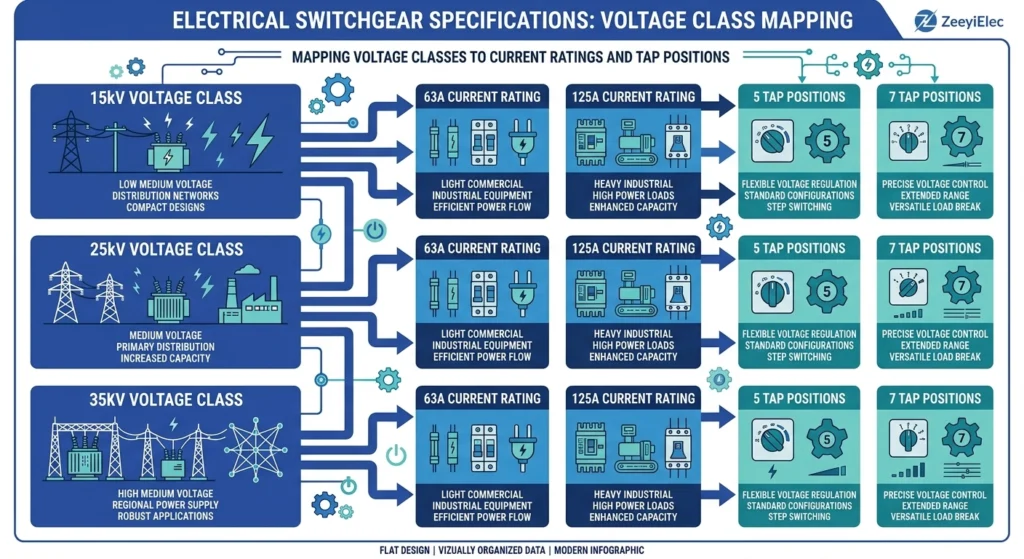

Os comutadores de derivação fora de circuito são especificados com base em dois eixos de classificação independentes — classe de tensão e corrente nominal — e a correspondência correta de ambos com os dados da placa de identificação do transformador principal evita que o comutador de derivação se torne o elo mais fraco de um conjunto de acessórios que, de outra forma, estaria bem especificado.
| Classe de tensão | Corrente nominal comum | Posições típicas da torneira | Aplicação típica |
|---|---|---|---|
| 15 kV | 63 A | 5 | Transformadores de distribuição montados em base, com potências nominais menores em kVA |
| 25 kV | 63 A – 125 A | 5 – 7 | Transformadores de distribuição de média tensão, aplicações em ramificações de redes de distribuição |
| 35 kV | 125 A | 5 – 7 | Transformadores de distribuição de maior porte, locais com maior margem de falha |
Essas faixas refletem práticas comuns na classe de distribuição, e não um padrão universal — a seleção da intensidade nominal real depende da corrente específica da derivação do enrolamento no kVA nominal do transformador, e não apenas da classe de tensão; portanto, a verificação cruzada das informações da placa de identificação durante a aquisição continua sendo necessária, independentemente da faixa em que o projeto se enquadre [VERIFICAR NORMA: fatores de redução de corrente específicos do fabricante para as diferentes posições das derivações].
O desempenho confiável do OCTC ao longo da vida útil de um transformador depende menos do próprio projeto dos contatos e mais de hábitos disciplinados de operação e inspeção, uma vez que a simplicidade do mecanismo deixa pouca margem para atalhos nos procedimentos.
Antes de qualquer alteração na posição do tirador, confirme diretamente a ausência de tensão nos terminais do transformador — e não por inferência a partir de um disjuntor a montante aberto —, uma vez que o retroalimentação proveniente de uma fonte paralela ou de um interruptor mal identificado continua sendo uma das causas mais comuns de operação acidental do OCTC em condição de subcarga em campo. Durante a própria operação, a alavanca ou o eixo deve se mover suavemente ao longo de todo o seu curso, com resistência constante; qualquer emperramento, rangido ou torque irregular no meio do curso justifica a interrupção e a inspeção, em vez de forçar o mecanismo para a próxima posição, já que forçar uma ponte de contato emperrada acarreta o risco de danos mecânicos adicionais.
A manutenção periódica deve incluir a medição da resistência de contato em cada posição de derivação, utilizando um micro-ohmímetro; leituras que apresentem tendência de aumento em relação ao valor de referência — mesmo que permaneçam abaixo do limite de aprovação/reprovação — devem ser sinalizadas para uma inspeção mais detalhada na próxima parada programada. As verificações de torque e tensão da mola nos dedos da ponte de contato devem acompanhar os testes de resistência, uma vez que a redução da força de limpeza prejudica o desempenho de autolimpeza muito antes de se manifestar como uma falha grave.
Para equipes que estão adquirindo unidades OCTC de reposição ou especificando novos comutadores de derivação para um projeto de transformador de distribuição, a correspondência entre a corrente nominal dos contatos, a classe de tensão e o número de posições de derivação com os dados reais dos enrolamentos do transformador — em vez de se basear em valores padrão de catálogo — continua sendo a medida de maior impacto disponível na fase de aquisição. A equipe de engenharia da ZeeyiElec auxilia nessa verificação cruzada diretamente durante a análise das solicitações de cotação (RFQ) para pedidos de comutadores fora de circuito nas faixas de tensão de 15 kV a 35 kV.
Referência interna: Lista de verificação da solicitação de cotação de acessórios para transformadoresOs comutadores de derivação fora de circuito da classe de distribuição normalmente suportam correntes nominais de 63 A a 125 A, dependendo da classe de tensão do transformador e do projeto dos enrolamentos — o valor exato deve sempre ser confirmado com base no cálculo da corrente real da derivação do transformador, em vez de ser estimado apenas a partir da classe de tensão.
Não — o dispositivo não possui a geometria de extinção de arco nem o curso dos contatos necessários para interromper com segurança a corrente de carga, e tentar operá-lo enquanto estiver energizado pode causar erosão dos contatos, soldagem ou danos aos enrolamentos, dependendo da corrente presente no momento da separação.
Em condições normais de operação desenergizada, com contato de limpeza adequado e tensão da mola correta, os contatos OCTC são projetados para suportar centenas de ciclos mecânicos ao longo da vida útil do transformador, embora a longevidade real dependa fortemente do material dos contatos, da frequência de manutenção e da ocorrência ou não de incidentes de subcarga.
A erosão em condições normais de operação desenergizada é mínima e decorre principalmente do desgaste mecânico e da perda de elasticidade das molas ao longo do tempo; a erosão significativa quase sempre está relacionada a um evento de comutação sob carga que gerou energia de arco para a qual o sistema de contatos não foi projetado para suportar.
Os dedos de contato acionados por mola exercem uma força normal contra o contato fixo, geralmente na faixa de vários newtons por dedo, e é essa força que permite que a ação de esfregamento remova a oxidação superficial sem depender da energia do arco para a limpeza.
Os comutadores de derivação fora de circuito são comumente utilizados na faixa de distribuição de 15 kV a 35 kV, sendo que as intensidades nominais e o número de posições de derivação variam de acordo com a classe de tensão e a potência nominal em kVA do transformador.
Os sinais incluem leituras irregulares de tensão em uma posição específica da chave de derivação, valores elevados de resistência de contato em comparação com a linha de base de comissionamento e sintomas mecânicos, como rigidez ou atrito durante a rotação da alavanca — qualquer combinação desses fatores justifica uma inspeção antes que o transformador seja colocado novamente em serviço.
