Perguntas práticas sobre buchas de baixa tensão (Guia de respostas curtas)

O que se considera uma “pergunta sobre o campo de buchas LV”?

Os buchas de baixa tensão (BT) estão localizados na interface onde os engenheiros de campo fazem as perguntas mais repetitivas e sob pressão de tempo — geralmente durante uma janela de interrupção com tempo de permanência limitado. Este guia responde às dúvidas que surgem com mais frequência no local: o que um defeito visual realmente significa, quando um valor medido está dentro da tolerância e quando um buchão precisa ser encaminhado para um nível superior, em vez de ser reparado no local.

A maioria das dúvidas sobre buchas de baixa tensão se enquadra em três categorias: avaliação do estado (isso é desgaste normal ou uma falha em estágio inicial?), julgamento de tolerância (esse valor ainda é aceitável?), e limite de ação (isso precisa de reaperto, limpeza, substituição ou revisão técnica?). Em vários projetos de substituição de buchas, constatamos que cerca de 70–80% das chamadas do tipo “essa bucha está boa?” são resolvidas com uma resposta curta e específica, assim que o técnico sabe o que verificar e em que ordem.

As buchas de BT normalmente operam em tensões nominais de até 1 kV, com intensidades nominais contínuas na faixa de 100 a 2.500 A; portanto, os modos de falha diferem das buchas de MT/AT — este guia é específico para BT. Este guia aborda exclusivamente as buchas de BT; para questões relacionadas à vedação e terminação do lado do cabo na mesma obra, consulte o guia da ZeeyiElec linha de acessórios para cabos.

Como é fabricado o isolamento de buchas de baixa tensão — e por que isso é importante na prática

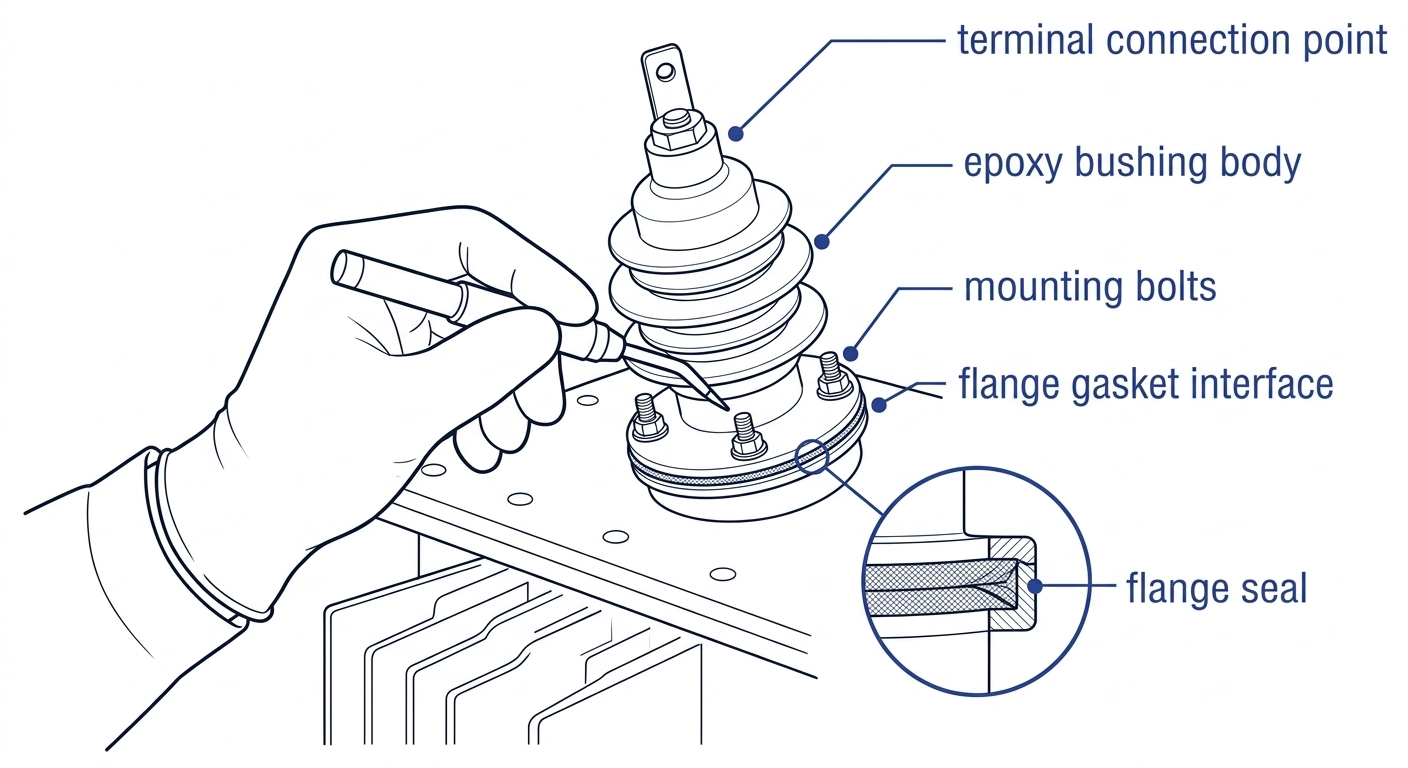

Uma bucha de baixa tensão é, essencialmente, um condutor que atravessa uma barreira aterrada — a parede do tanque do transformador —, separada dela por um corpo isolante sólido, geralmente de resina epóxi moldada ou, em unidades mais antigas, de porcelana.

Corpo da bucha e materiais de isolamento

A resina epóxi moldada domina a construção moderna porque combina resistência mecânica com resistência ao deslocamento e evita as interfaces de óleo vedadas por juntas, utilizadas nos projetos mais antigos de porcelana. As buchas de porcelana são mais propensas a lascas nas flanges, o que é um dos achados de campo mais frequentemente diagnosticados incorretamente — uma lasca não compromete necessariamente o desempenho dielétrico, a menos que exponha camadas internas ou crie um caminho para a umidade. A ZeeyiElec’s buchas de baixa tensão são fabricados de acordo com as especificações documentadas relativas a flanges e distâncias de fuga, por esse motivo.

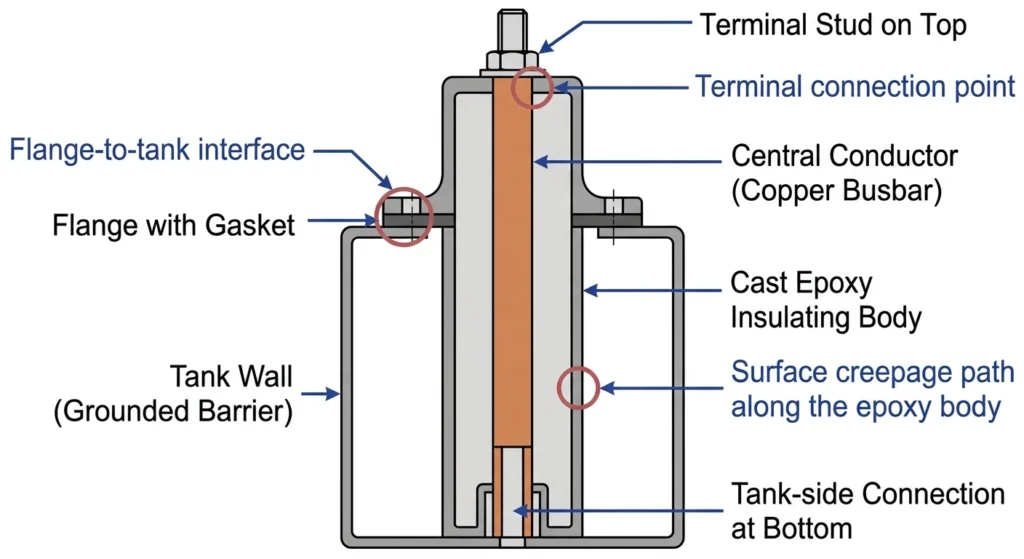

Onde as falhas geralmente se originam

Em testes de campo realizados em instalações tropicais e costeiras, as falhas nas buchas de baixa tensão se iniciam em um dos três pontos: a interface entre a flange e o tanque, o ponto de conexão do terminal ou os caminhos de traço superficial, nos quais a poluição ultrapassa a distância de fuga sob condições de umidade.

A resistividade volumétrica do isolamento de epóxi moldado geralmente ultrapassa 10¹³ Ω·cm quando está seca e limpa, mas esse valor pode cair várias ordens de magnitude em caso de contaminação da superfície combinada com umidade — e é por isso que uma bucha que apresenta resultados satisfatórios em uma inspeção realizada na estação seca pode ser reprovada em um teste de resistência de isolamento realizado na estação chuvosa no mesmo equipamento.

Questões sobre inspeção visual: O que estou realmente observando?

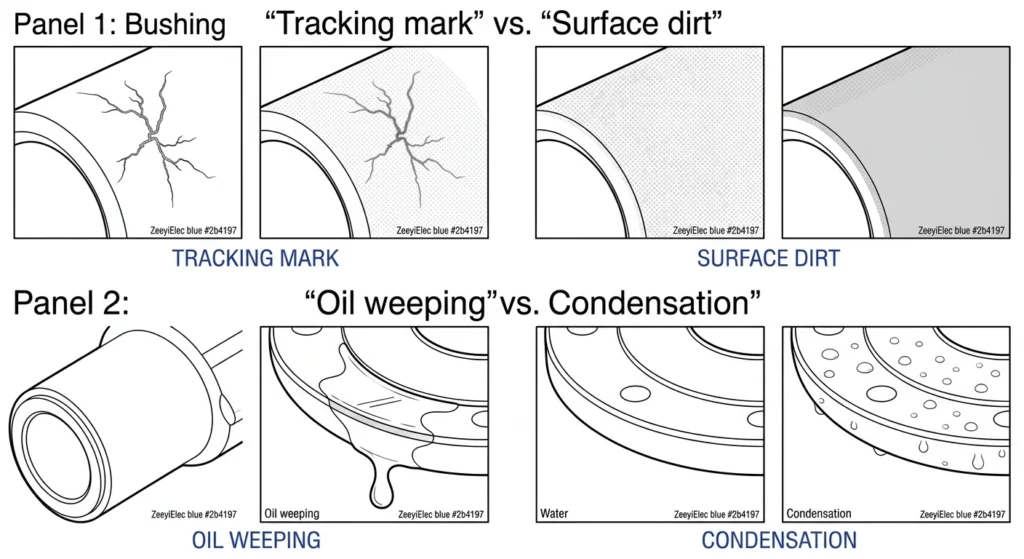

Rastreamento de superfícies x sujeira na superfície

O rastro deixa um traço carbonizado bem definido — linhas finas, ramificadas, de cor cinza a preta, que não saem ao serem limpas. A sujeira comum é uniforme, sai com um pano seco e não apresenta ramificações. Se uma marca não sair e traçar um caminho contínuo ao longo de aproximadamente 10–15% ou mais da distância de fuga, considere-a um indicador de trilha elétrica, e não contaminação superficial.

Vazamento de óleo x condensação

Em transformadores de distribuição a óleo, as buchas de baixa tensão podem apresentar umidade na flange que é frequentemente identificada erroneamente. O verdadeiro vazamento de óleo deixa um resíduo oleoso com um rastro de acúmulo lento; a condensação é transparente, evapora-se poucas horas após a estabilização da temperatura e não apresenta brilho. Em inspeções de campo realizadas em locais costeiros úmidos, aproximadamente um em cada quatro relatos de “vazamento” recebidos durante as inspeções matinais acabam sendo condensação — uma nova verificação no meio da tarde resolve a maioria dos casos sem a necessidade de intervenção. Para uma sequência de diagnóstico mais ampla, além dos buchas de BT, consulte o guia da ZeeyiElec fluxo de trabalho de diagnóstico de falhas de campo.

Perguntas sobre vazamentos, goteiras e vedação

“É aceitável que haja um pequeno vazamento na junta?” Geralmente não — mesmo um vazamento mínimo indica perda de compressão da junta ou uma superfície de vedação deteriorada, e isso normalmente se agrava com os ciclos térmicos, em vez de permanecer estável.

“Será que basta reapertar os parafusos do flange para resolver o vazamento?” Somente se a junta não tiver sofrido deformação permanente por compressão. Se o vazamento reaparecer poucas semanas após o reajuste do torque, a junta precisa ser substituída, em vez de passar por outro ciclo de torque.

“Uma bucha seca com uma junta danificada ainda precisa de manutenção?” Sim — uma junta deteriorada, mesmo sem vazamento visível, é uma falha latente; a entrada de umidade durante a próxima chuva forte é uma questão de “quando”, e não de “se”.

[Visão de especialista: Avaliação de juntas em campo]

• Uma junta que esteja visivelmente achatada ou que tenha perdido sua seção transversal arredondada sofreu deformação permanente por compressão e deve ser substituída, e não reapertada
• As juntas à base de silicone geralmente suportam variações de temperatura mais amplas do que as alternativas de nitrilo/EPDM em aplicações de baixa tensão ao ar livre
• Registre o estado da junta em todas as inspeções principais — a deformação permanente por compressão ocorre gradualmente e é fácil não percebê-la sem uma foto de referência

Distância de fuga e grau de contaminação — Como avaliar isso em campo?

A distância de fuga determina o nível de contaminação que um buchão pode tolerar antes que o risco de descarga elétrica aumente. A questão prática em campo não é o valor exato da distância de fuga — e sim se o nível de poluição do ambiente corresponde ao para o qual o buchão foi projetado.

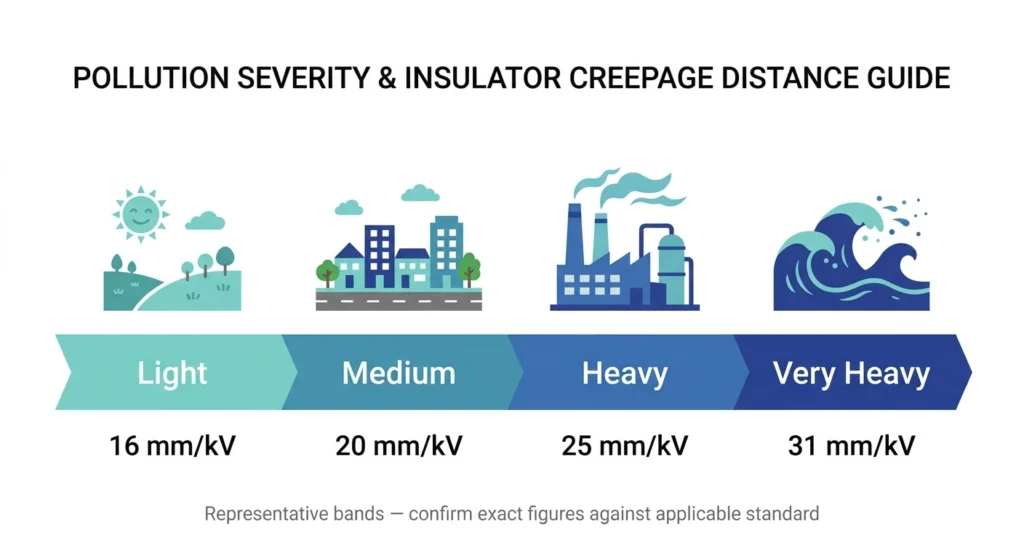

Classes de gravidade da poluição

A prática do setor para a seleção de isoladores de alta tensão segue, de maneira geral, quatro classes de gravidade de poluição — leve, média, pesada e muito pesada — com distâncias mínimas específicas de fuga (conforme a norma IEC/TR 60815) de aproximadamente 16, 20, 25 e 31 mm/kV(Um), respectivamente. As buchas de BT não estão formalmente incluídas no escopo da norma IEC 60815, mas as equipes de campo costumam usar essa mesma lógica de quatro níveis como um indicador prático para avaliar a gravidade da poluição no local, uma vez que uma classificação de poluição específica para BT é raramente publicada pelos fabricantes.

Como as buchas de BT operam abaixo de 1 kV, as distâncias de fuga absolutas são pequenas em termos reais (frequentemente inferiores a 100 mm), portanto, mesmo uma contaminação superficial leve representa uma parcela proporcionalmente maior do caminho de fuga total do que em um buchão de MT — é por isso que os buchões de BT em ambientes costeiros ou com poeira de cimento acumulam risco de descarga elétrica mais rapidamente do que a própria classe de tensão sugeriria.

Em diversos projetos de colocação em operação próximos a instalações industriais e costeiras, a gravidade da poluição é sistematicamente subestimada quando avaliada a partir de um desenho de projeto, em vez de uma visita ao local — um mapa de poluição publicado serve como ponto de partida, mas não substitui a verificação do acúmulo de depósitos nos isoladores próximos após uma estação seca completa.

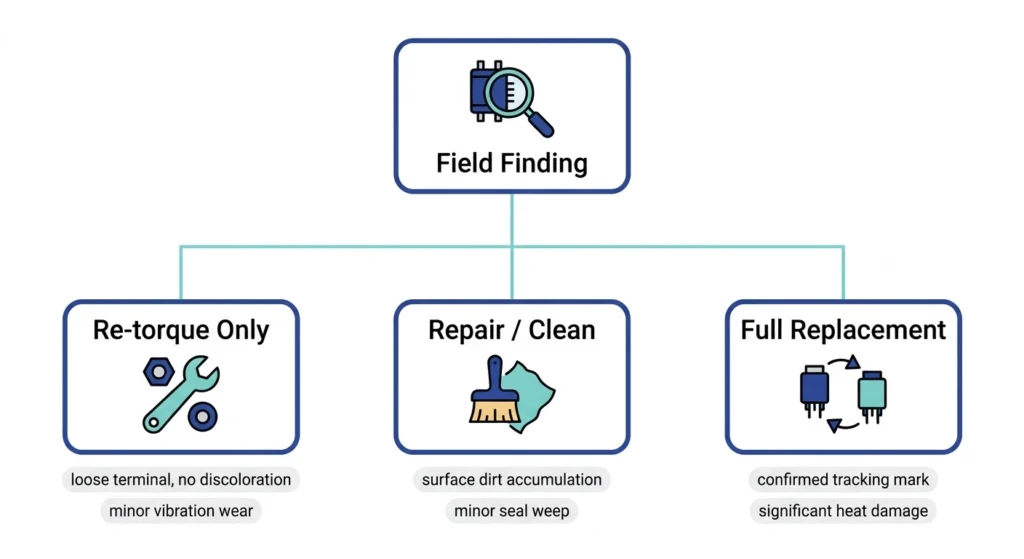

Reparar, reapertar ou substituir? Um quadro de decisão para uso em campo

Tabela de decisão

Duas situações não se enquadram nessas regras simples: resistência de isolamento limítrofe que não tenha ultrapassado um limite claro (a tendência observada ao longo das inspeções é mais importante do que uma única leitura, já que a umidade por si só altera as medições isoladas) e qualquer constatação em um buchão que alimente uma carga crítica ou não redundante, em que o custo de uma interrupção não planejada possa justificar a substituição, mesmo que a constatação por si só não o justificasse.

[Opinião de especialista: Quando “por enquanto está tudo bem” não é a decisão certa]

• Uma bucha que seja aprovada na verificação aleatória de hoje, mas que apresente uma tendência de piora no IR ao longo de mais de três inspeções, é uma questão de programação, e não de aprovação ou reprovação
• Um parafuso que precise ser reapertado duas vezes em um período de 12 meses geralmente apresenta um problema mais grave (danos na rosca, desgaste da junta) do que apenas o afrouxamento do parafuso em si

Quando devo encaminhar o caso para a equipe de engenharia ou para o suporte de compras?

Opte por uma classificação superior em vez de adivinhar quando: a classificação original da bucha não puder ser confirmada na placa de identificação ou nos desenhos; a gravidade da poluição no local parecer ter mudado desde o projeto original; ou for necessária uma substituição e a série original não estiver clara.

Na hora de adquirir peças, é mais importante escolher a série correta de buchas do que basear-se apenas na aparência — a configuração dos terminais, as dimensões da flange e a distância de fuga devem estar em conformidade com a intenção original do projeto. A ZeeyiElec’s linha de acessórios para transformadores abrange buchas de BT e MT fabricadas de acordo com especificações documentadas, e nossa equipe pode ajudar a identificar a referência de uma placa de identificação pouco clara antes de você confirmar um pedido de substituição. Para uma decisão mais ampla sobre a escolha entre BT e MT, em vez de uma simples substituição em campo, consulte o guia de seleção de acessórios para transformadores.

Perguntas frequentes

Com que frequência as buchas de baixa tensão devem ser inspecionadas visualmente em campo?

A maioria das operadoras inspeciona as buchas de baixa tensão durante a manutenção de rotina dos transformadores, normalmente a cada 6 a 12 meses, com verificações mais frequentes em ambientes costeiros, industriais ou altamente poluídos, onde a contaminação se acumula mais rapidamente.

Qual valor de resistência de isolamento é geralmente aceitável para um buchão de baixa tensão?

Uma resistência de isolamento superior a aproximadamente 100 MΩ na tensão nominal de teste é geralmente aceitável para uma bucha em boas condições, embora a análise da tendência desse valor ao longo das inspeções seja mais informativa do que qualquer leitura isolada.

É possível consertar uma bucha do LV rachada em vez de substituí-la?

Isso depende da profundidade e da localização da rachadura — rachaduras superficiais distantes da área de vedação às vezes são toleradas, desde que haja um acompanhamento mais rigoroso, enquanto qualquer rachadura que comprometa a superfície de vedação normalmente exige a substituição.

Como posso saber se o torque do parafuso em um terminal com bucha está correto?

O torque de aperto varia de acordo com o tamanho da bucha e o fabricante; portanto, verifique a placa de identificação ou a documentação que acompanha o produto, em vez de aplicar um valor genérico — o torque excessivo pode causar rachaduras no corpo, enquanto o torque insuficiente acelera os danos causados pelos ciclos térmicos.

A descoloração da superfície sempre indica um problema?

Nem sempre — o amarelamento uniforme ou manchas claras causadas pela exposição aos raios UV costumam ser apenas um problema estético, enquanto marcas escuras localizadas em forma de ramificação que não saem ao serem esfregadas geralmente indicam arranhões e exigem uma inspeção.

Qual é a vida útil típica de uma bucha de baixa tensão antes que se considere sua substituição preventiva?

A vida útil varia de acordo com o ambiente e a carga, mas muitos operadores começam a planejar a substituição proativa por volta dos 20 a 25 anos para unidades em ambientes moderados, sendo que esse prazo se reduz significativamente em condições de forte poluição ou de operação com altos ciclos térmicos.
