Poryoyo shiO diagnóstico de falhas em buchas de baixa tensão (BT) começa pela compreensão das causas que levam à falha desses componentes. As buchas de baixa tensão (BT) — normalmente com classificação Um ≤ 1,1 kV até 3,6 kV em aplicações de transformadores de distribuição — falham por meio de três mecanismos que se sobrepõem: tensão térmica e elétrica na interface entre o condutor e a flange, entrada de umidade ao longo do caminho de fuga e fadiga mecânica causada por vibração ou torque de instalação inadequado. Identificar qual mecanismo está em ação é o que determina se uma bucha pode ser recondicionada ou se deve ser substituída.
Em nossas implantações em mais de 200 instalações de transformadores, quase metade das falhas prematuras nas buchas de baixa tensão se deve ao estresse mecânico sofrido na fase de instalação, e não a um defeito de fabricação na própria bucha.
A carga contínua de corrente acima da classificação nominal — comum quando uma bucha de BT de 630 A é submetida a 800–900 A durante picos de demanda — acelera o envelhecimento do isolamento na vedação do condutor. Mais de 1.000 horas de ciclos térmicos, com expansões e contrações repetidas na interface da junta do flange, podem afrouxar a vedação por compressão, permitindo que umidade e contaminantes se espalhem pela superfície de porcelana ou resina epóxi.
Quando a vedação da junta se degrada, a umidade reduz a resistência de isolamento da superfície e aumenta o fator de perda dielétrica (tan δ). Em locais costeiros ou com alta umidade, essa evolução de uma vedação em bom estado para uma queda mensurável na resistência de isolamento pode ocorrer em um período de apenas 12 a 18 meses de uso.
Parafusos de flange apertados com torque excessivo ou insuficiente distorcem a vedação entre a porcelana e o metal, criando microfissuras que são invisíveis sem o uso de um boroscópio ou de um teste com penetrante corante.
Para conhecer a linha mais ampla de produtos à qual as buchas LV pertencem, consulte nosso acessórios para transformadores linha e o dedicado buchas de baixa tensão página da série.
Durante as inspeções de rotina em quadros de distribuição e transformadores de distribuição de baixa tensão, as falhas nas buchas raramente ocorrem sem aviso prévio. Tanto em trabalhos de comissionamento quanto de manutenção em redes de distribuição de 24 kV e abaixo, os mesmos poucos indicadores tendem a aparecer nas semanas que antecedem a necessidade de atenção urgente a uma bucha.

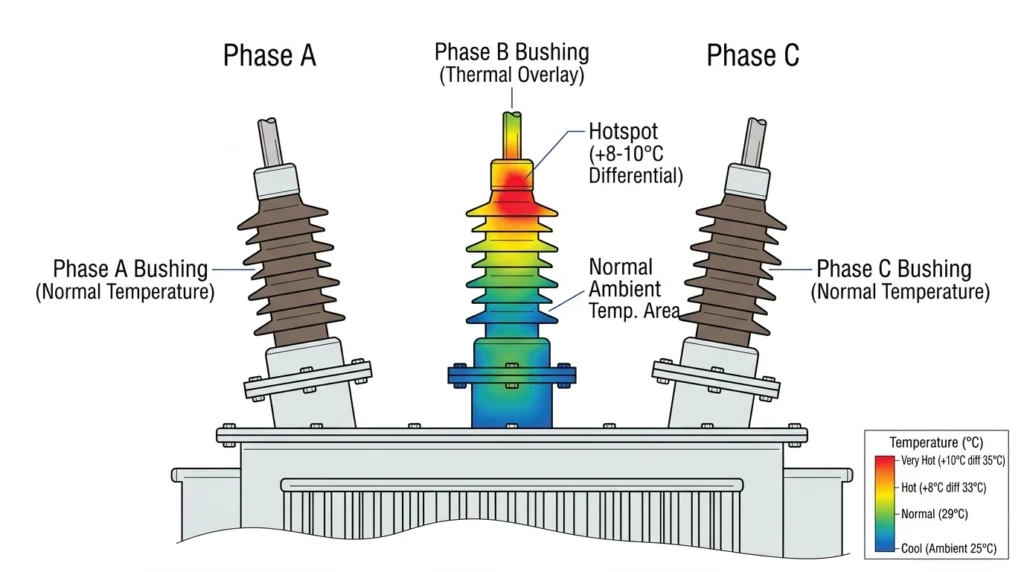

[Visão de especialista: como interpretar corretamente imagens de infravermelho]
- Compare cada fase com suas fases correspondentes sob carga equivalente, e não com uma temperatura absoluta fixa
- Faça uma nova leitura em dois pontos de carga diferentes antes de identificar uma bucha como defeituosa — uma única leitura pode ser distorcida pela distribuição desigual da corrente
- Registre a temperatura ambiente e a porcentagem de carga a cada leitura térmica para que os resultados sejam comparáveis ao longo do tempo
Um diagnóstico confiável de falha em buchas de baixa tensão segue sempre a mesma sequência estruturada, independentemente do sinal de alerta que tenha desencadeado a inspeção.
Quando surge um sinal de alerta, seguir uma sequência estruturada evita tanto falsos positivos (substituição desnecessária) quanto falsos negativos (colocar uma bucha com defeito de volta em serviço).
Em testes de campo com buchas de baixa tensão em condições de umidade tropical, constatamos que pular a etapa 3 — o teste de referência por infravermelho — é a razão mais comum pela qual uma bucha com desempenho insatisfatório é colocada novamente em serviço e acaba falhando novamente dentro de 6 a 12 meses.
Para o diagnóstico de falhas em toda a ampla gama de transformadores e acessórios para cabos — não apenas buchas —, a sequência geral é abordada em nosso fluxo de trabalho de diagnóstico de falhas de campo, que este artigo aborda especificamente no que diz respeito às buchas LV.
Para buchas de BT, uma resistência de isolamento (IR) superior a 1.000 MΩ a 1 kV CC, com um índice de polarização ≥ 2,0, geralmente indica uma condição dielétrica aceitável. Um fator de perda dielétrica (tan δ) inferior a 0,5% na tensão nominal é típico para uma bucha de baixa tensão em resina epóxi ou porcelana em bom estado, enquanto valores acima de 1,0% justificam a repetição do teste e a comparação da tendência com a linha de base de comissionamento. Quando houver equipamento de medição de descargas parciais disponível, níveis abaixo de 10 pC a 1,5 × U0 são geralmente consideradas aceitáveis para a continuidade do serviço.
De acordo com IEC 60137:2017, que regulamenta os buchas isoladas para tensões alternadas superiores a 1.000 V, os métodos de aceitação dielétrica e térmica aplicados na fábrica devem ser reproduzidos da forma mais fiel possível, dentro das limitações impostas pelas condições do local, ao realizar diagnósticos em campo.
Um valor de tan δ que tenha apresentado um desvio para cima superior a 0,2 pontos percentuais em relação ao valor de referência — mesmo que ainda esteja abaixo do limiar de sinalização de 1,0% — é, em geral, um indicador mais forte de falha no curto prazo do que um único valor absoluto analisado fora de contexto.
Uma bucha pode parecer em boas condições externamente, embora internamente já tenha ocorrido um efeito de trilha superficial ao longo da interface entre o epóxi e o condutor; as verificações visuais devem sempre ser complementadas por um teste elétrico, em vez de serem utilizadas como único critério para determinar a aprovação ou reprovação.
Uma única leitura de IR ou tan δ, sem uma linha de base de comissionamento para comparação, fornece muito menos informações do que uma variação ano a ano de 10–15% no mesmo buchão; é por isso que os registros por número de série são mais importantes do que verificações pontuais isoladas.
As juntas e terminações de cabos apresentam falhas por mecanismos diferentes — principalmente o posicionamento do cone de tensão e o torque de instalação — em comparação com as buchas, cujas falhas ocorrem com mais frequência na vedação da flange. Se o seu programa de manutenção abrange ambos, nosso acessórios para cabos Esses recursos descrevem separadamente as verificações específicas para cabos.
[Visão de especialista: hábitos de documentação que realmente ajudam]
- Registre a porcentagem de carga e a temperatura ambiente a cada teste, e não apenas a leitura bruta
- Fotografe a área da junta da flange a cada inspeção, mesmo quando não houver nenhum defeito visível
- Mantenha as leituras de IR e tan δ em um único registro contínuo por número de série do buchão, e não por visita de manutenção

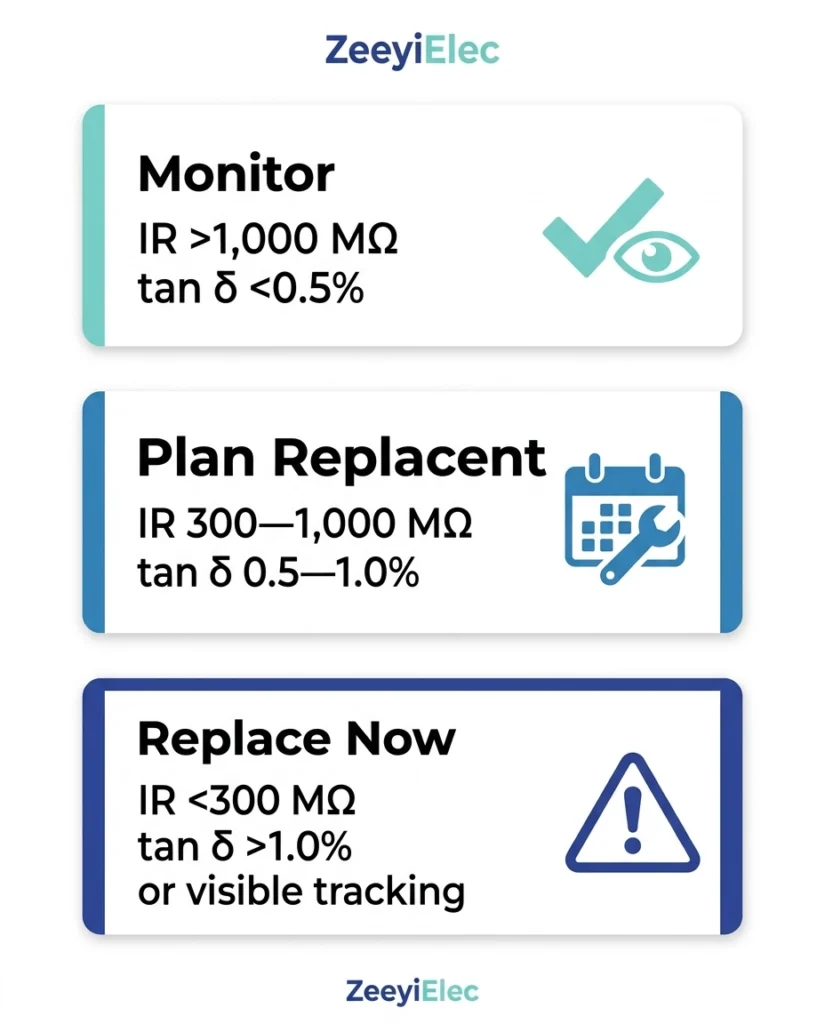

Uma vez que os dados diagnósticos estejam disponíveis, a decisão geralmente se resume a três opções.
| Condição | Resultado de IR / Tan δ | Ação recomendada |
|---|---|---|
| Sem tendência de degradação | IR > 1.000 MΩ, tan δ < 0,51 TP3T | Continuar o monitoramento programado |
| Degradação precoce | IR 300–1.000 MΩ, tan δ 0,5–1,01 TP3T | Aumentar a frequência dos testes; planejar a substituição na próxima parada para manutenção |
| Risco de falha confirmado | IR 1,01 TP3T ou rastramento visível | Substitua antes de religar a energia |
No caso de buchas que já apresentam risco comprovado de falha, é mais fácil escolher a peça de reposição adequada à sua classe de tensão e configuração de montagem com uma única referência: a nossa guia de seleção de acessórios para transformadores apresenta as opções de buchas LV e MV em função da tensão do sistema, da corrente nominal e do tipo de montagem, tudo em um único lugar.
Caso sua equipe precise de ajuda para selecionar uma bucha LV de reposição compatível com um padrão de flange existente e com a classificação de corrente atual, a equipe de engenharia da ZeeyiElec pode analisar diretamente seus dados de teste e desenhos.

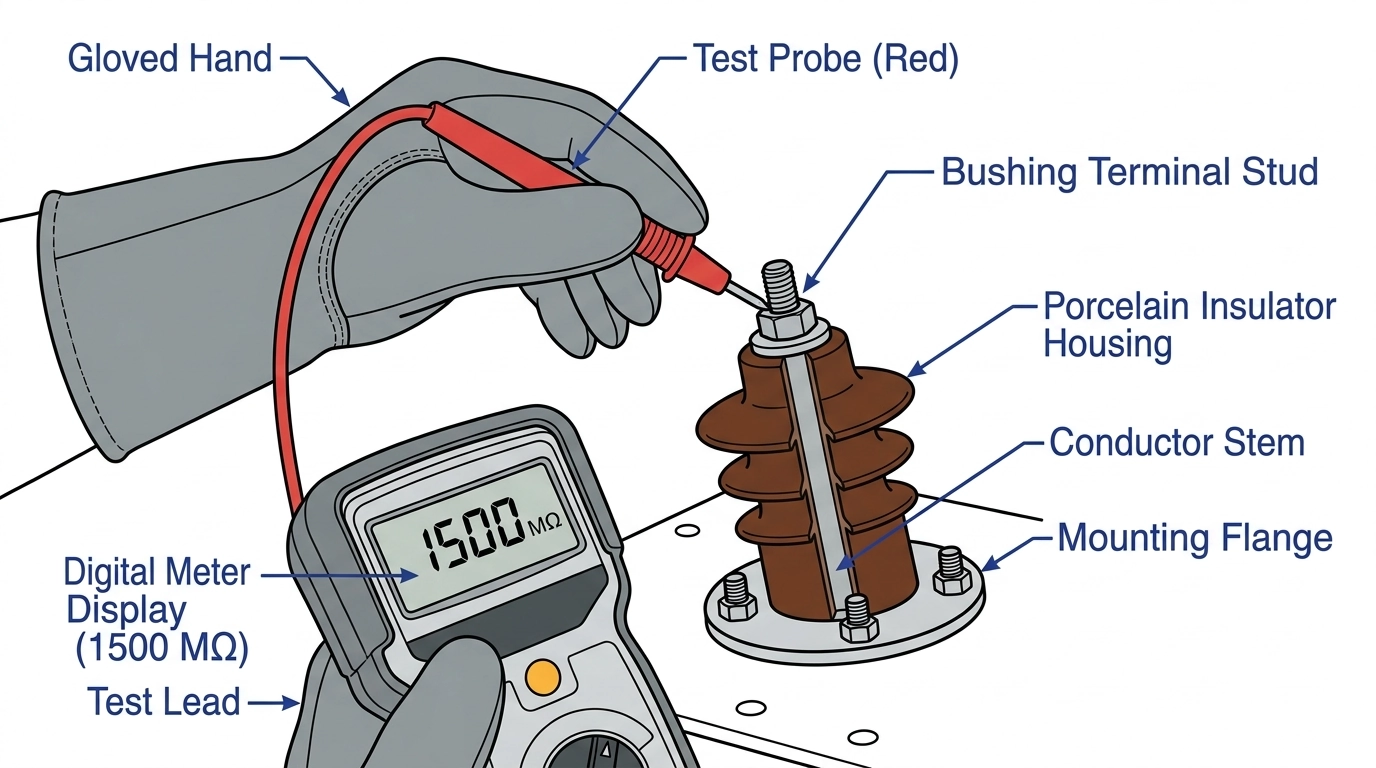

Comece com um teste de resistência de isolamento (IR) a 1 kV ou 2,5 kV CC, comparando-o com o valor de referência de comissionamento da bucha; uma queda superior a 20% em relação a esse valor de referência é, geralmente, o indicador precoce mais claro, embora o resultado deva sempre ser confirmado com um teste de tan δ antes de qualquer decisão de substituição.
A maioria das operadoras de distribuição testa as buchas de baixa tensão anualmente como parte da manutenção de rotina dos transformadores; no entanto, locais com alta umidade, forte contaminação ou histórico de falhas costumam passar a adotar um intervalo de 6 meses para as unidades afetadas.
Em alguns casos, a recolocação da junta do flange pode restaurar uma resistência de isolamento aceitável, se o problema for detectado precocemente; porém, uma vez que o tan δ exceda aproximadamente 1,0% ou haja traços visíveis de arco elétrico, o reparo geralmente não é economicamente viável em comparação com a substituição.
Sim — as leituras de infravermelho (IR) diminuem visivelmente à medida que a temperatura aumenta; portanto, as leituras obtidas em diferentes temperaturas ambientes devem passar por uma correção de temperatura antes de serem comparadas com um valor de referência ou com buchas da mesma fase.
As falhas nas buchas de baixa tensão concentram-se na vedação do flange e na interface com a haste do condutor, enquanto as falhas nas terminações de cabos geralmente têm origem no posicionamento do cone de tensão ou na preparação da superfície; a sequência de testes é semelhante (IR, tan δ), mas os pontos de inspeção física diferem.
Dependendo da carga, da umidade e do nível de contaminação, o período entre a detecção de uma queda mensurável na resistência de isolamento e a falha funcional geralmente varia de 6 meses a 2 anos; é por isso que o monitoramento baseado em tendências apresenta melhores resultados do que os testes pontuais.
