Por que as vedações com bucha LV apresentam vazamentos: o sistema de vedação explicado

Um conjunto de bucha de baixa tensão (LV) geralmente combina um invólucro de porcelana ou de epóxi fundido, um pino terminal rosqueado e uma junta de elastômero comprimido ou de fibra no flange onde a bucha se encaixa contra a tampa do tanque. A junta — geralmente de nitrilo (NBR) ou EPDM — não é uma barreira estática; ela mantém a estanqueidade ao óleo apenas enquanto permanecer sob carga compressiva contínua contra ambas as superfícies de contato.

Os parafusos de flange são geralmente apertados com um torque de 25–40 N·m (±10%) em uma sequência em cruz para atingir o nível de compressão projetado da junta, que corresponde a 20–30% de sua espessura no estado livre. O aperto excessivo em mais de 15% frequentemente comprime o material além desse intervalo, o que acelera o relaxamento da compressão a longo prazo, em vez de melhorar a vedação.

Em inspeções de campo realizadas em frotas de transformadores de distribuição de baixa tensão, o vazamento de óleo ao redor do flange da bucha de baixa tensão costuma ser o primeiro indicador visível de falha — ele se manifesta bem antes que problemas relacionados aos enrolamentos sejam detectados pela análise de gases dissolvidos (DGA). O Zeeyi’s linha de produtos de buchas de baixa tensão foi projetado com base nessa tolerância de compressão, mas a mesma lógica de falha se aplica a qualquer bucha de baixa tensão com junta, independentemente do fornecedor.

De onde realmente vêm os vazamentos: quatro pontos de falha comuns

Nem todo vazamento começa no mesmo local, e diagnosticar o ponto errado faz com que se perca uma oportunidade de manutenção. Estas são as quatro interfaces que vale a pena verificar, na ordem em que normalmente apresentam falhas.

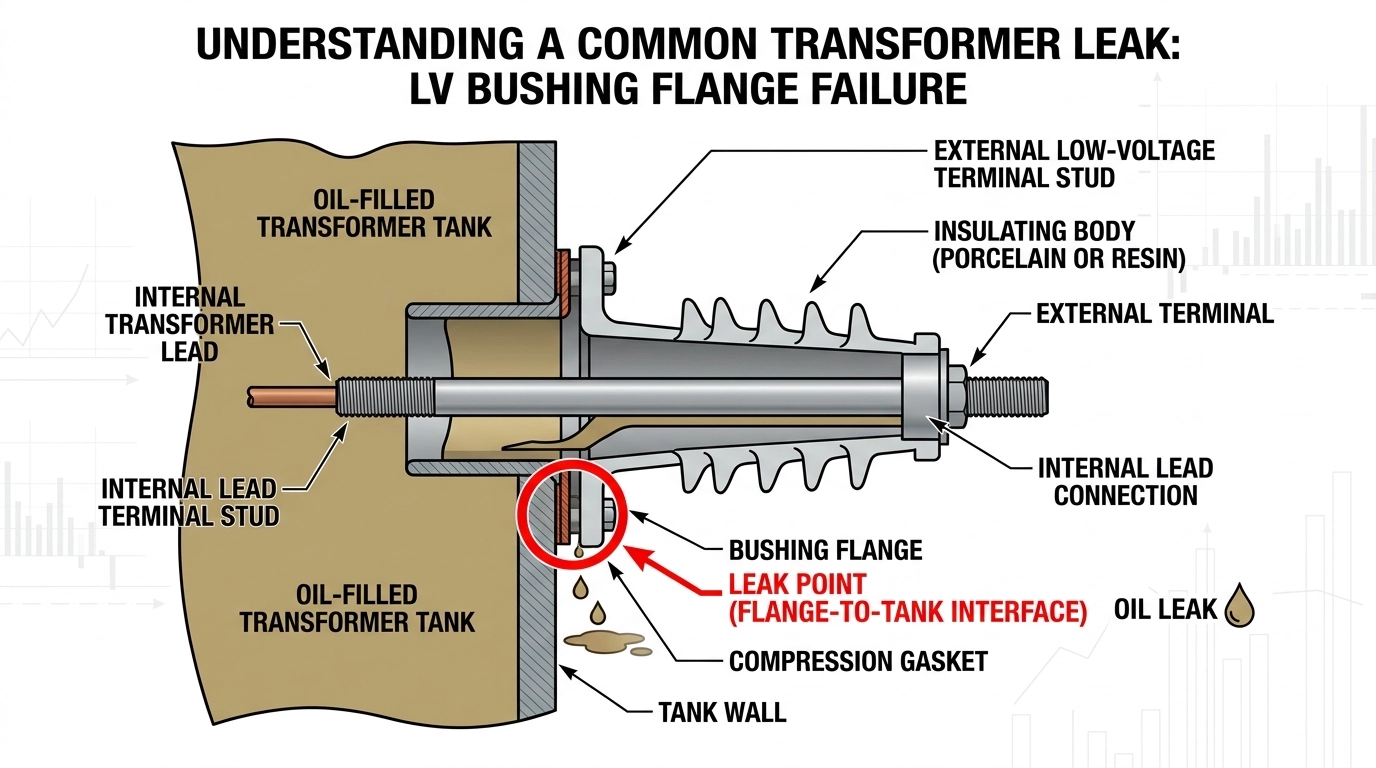

Interface da junta de flange

A vedação por compressão primária entre o flange da bucha e a tampa do tanque. Essa é a fonte de vazamento mais comum e a mais fácil de inspecionar visualmente — óleo escorrendo pela parede do tanque abaixo do flange é o sintoma clássico.

Vedação do pino terminal

Um O-ring ou junta secundária ao redor do pino condutor de corrente, no ponto em que ele atravessa o corpo da bucha. Vazamentos nessa região são mais difíceis de detectar, pois o óleo pode se deslocar ao longo do pino antes de se tornar visível no terminal superior.

Junta de cimento porcelana-metal

Nas buchas com invólucro de porcelana, a ligação cimentada entre o invólucro cerâmico e sua flange metálica pode rachar devido a ciclos térmicos repetidos, criando um caminho de infiltração lenta que as juntas, por si só, não conseguem resolver.

Caminho de conservação ou de ventilação

Em unidades cheias de óleo conectadas a um conservador, um dessecante do respirador danificado ou uma junta rachada do visor permite a entrada de umidade no sistema de óleo, o que se manifesta inicialmente como um elevado teor de umidade próximo à bucha, e não como um gotejamento visível.

[Análise de especialista: Interpretando o padrão de vazamento]

• Óleo na base do flange = perda de compressão da junta, e não um defeito na fundição da bucha
• Se houver vazamento de óleo ao longo do pino = vedação do terminal; verifique antes de substituir toda a bucha
• Flange seca, mas aumento da umidade nos testes de óleo = verifique primeiro o trajeto do respirador/conservador

Causas fundamentais por trás da degradação de vedações e juntas

Ciclos térmicos e deformação por compressão

As buchas de baixa tensão em transformadores de distribuição passam rotineiramente por ciclos entre a temperatura ambiente e um aumento de temperatura no ponto quente que pode chegar a 65–80 °C acima da temperatura ambiente sob carga. A expansão e a contração repetidas fazem com que as juntas de elastômero percam a elasticidade — um fenômeno chamado de deformação permanente por compressão —, de modo que uma junta que vedava corretamente na instalação não consegue mais recuperar sua forma após alguns milhares de ciclos térmicos.

Incompatibilidade química do material da junta

As juntas de nitrilo incham e amolecem quando expostas a certos fluidos para transformadores à base de éster sintético ou silicone, enquanto o EPDM geralmente é a melhor opção para unidades preenchidas com óleo mineral, mas apresenta baixo desempenho com solventes de limpeza à base de petróleo utilizados durante a manutenção. [VERIFICAR NORMA: ficha técnica de compatibilidade com fluidos do fabricante para o composto específico da junta em uso] deve confirmar a compatibilidade antes de qualquer troca de fluido.

Erros de torque na instalação

O aperto com torque insuficiente faz com que a junta fique abaixo da compressão prevista no projeto, e a vedação nunca se forma adequadamente; essa é uma das principais causas de vazamentos quase imediatos em transformadores recém-colocados em operação, e não uma falha relacionada ao desgaste. Consulte as especificações de torque do fabricante da bucha (a norma IEC 60137 é a relevante estrutura de padrões para buchas para a família mais ampla de buchas, embora as buchas classificadas para baixa tensão (LV) geralmente sigam a tabela de torque do próprio fabricante do transformador), em vez de uma tabela genérica de torque de parafusos.

Contaminação da superfície durante a montagem

Pó, resíduos de juntas antigas ou óleos de manuseio que permanecem na face do flange durante a remontagem criam microcanais que uma junta nova não consegue fechar totalmente, mesmo com o torque correto. Durante projetos de substituição de buchas em ambientes de instalação empoeirados ou litorâneos, constatamos que uma face do flange desengraxada e limpa com um pano seco proporciona uma vedação visivelmente mais consistente do que pular diretamente da troca da junta para o aperto dos parafusos.

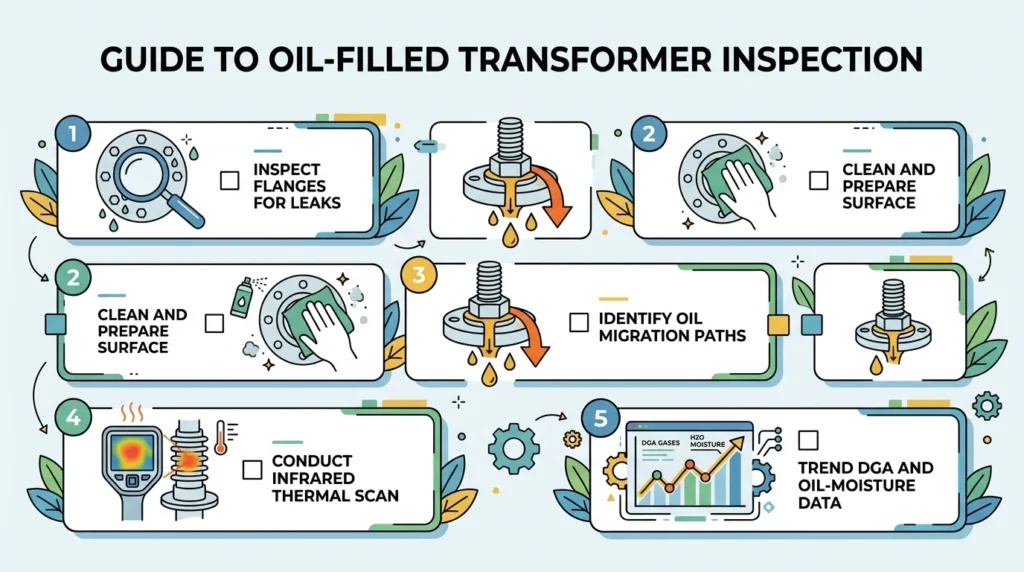

Lista de verificação para diagnóstico em campo de buchas de baixa tensão com vazamento ou defeito

1. Inspecione visualmente a junção entre o flange e o tanque para verificar se há rastros de óleo ou um anel de resíduo escuro e pegajoso.
2. Limpe bem a área e verifique novamente após 24 a 48 horas para distinguir um vazamento ativo de resíduos antigos.
3. Verifique se há migração de óleo ao longo do condutor na conexão do pino terminal, o que indica um problema na vedação secundária, e não na junta do flange.
4. Realize uma varredura por infravermelho na junção entre a bucha e o tanque; uma diferença de 8 °C ou mais em relação a uma unidade equivalente que não tenha sido submetida a manuseio pode indicar um contato ou vedação parcialmente comprometido.
5. Compare esses dados com a tendência da umidade do óleo do transformador e dos resultados da análise de gás dissolvido (DGA) — um aumento na umidade sem vazamento externo visível geralmente indica um problema no respirador ou no circuito do conservador, e não na própria junta do buchão.

[Visão de especialista: Sequência de diagnóstico em campo]

• Sempre diferencie “úmido” (histórico, já seco) de “moçando” (ativo) antes de agendar um reparo
• Uma flange limpa com um rastro de óleo que sobe se afasta totalmente da junta da bucha
• Registre os valores de torque do último intervalo de manutenção — vazamentos recorrentes após o reapertamento geralmente indicam a necessidade de substituição da junta, e não de uma nova aplicação de torque

Para uma sequência mais abrangente de solução de problemas que inclua outros acessórios do transformador, a Zeeyi’s fluxo de trabalho de diagnóstico de falhas de campo segue a mesma lógica de limpeza e nova verificação aplicada a buchas, comutadores de tensão e seccionadores de carga.

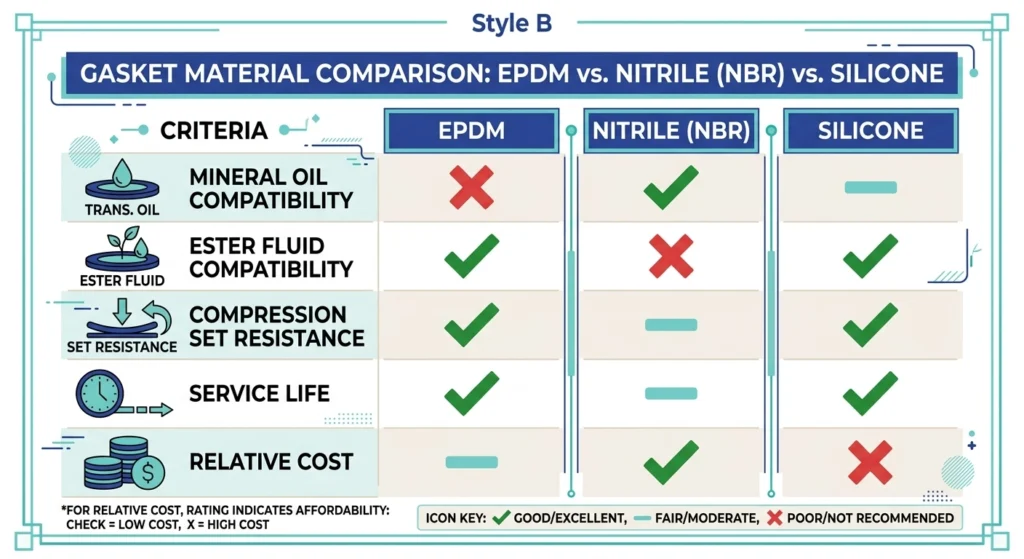

Comparação de materiais de vedação: EPDM x Nitrilo x Silicone

A substituição de uma junta com defeito também é uma oportunidade para avaliar se o material original era adequado para o fluido de operação e o ambiente.

No caso de um transformador de distribuição padrão preenchido com óleo mineral, o EPDM ou o nitrilo abrangem a grande maioria das aplicações; o silicone é geralmente reservado para unidades preenchidas com éster ou instalações em condições de temperatura extrema, nas quais o custo mais elevado se justifica.

Manutenção preventiva e orientações sobre substituição versus reparo

O momento mais econômico para intervir é antes que a junta atinja a deformação permanente total, e não depois que o óleo já estiver escorrendo visivelmente pelo tanque. Uma regra prática: se uma bucha precisou ser reapertada mais de uma vez devido ao mesmo vazamento, substitua a junta em vez de continuar compensando com o torque. Agrupar a substituição da junta com a manutenção de acessórios de cabos relacionados — já que vedantes para terminação de cabos segue uma lógica de falha semelhante, baseada em compressão — muitas vezes aproveita melhor uma única janela de interrupção do que tratar cada acessório separadamente.

Se você estiver procurando buchas ou juntas de baixa tensão (LV) de reposição para um programa de manutenção, a Zeeyi’s acessórios para transformadores A linha inclui buchas, comutadores de tensão e conjuntos de fusíveis Bay-O-Net de um único fornecedor, o que simplifica a documentação relativa às especificações de torque e à compatibilidade de materiais em toda a frota. Entre em contato informando sua classe de tensão e o tipo de fluido para receber uma recomendação com compatibilidade verificada.

Perguntas frequentes

O que, na verdade, indica o vazamento de óleo na flange de uma bucha de baixa tensão?

Isso geralmente indica que a junta da flange perdeu compressão suficiente para deixar de vedar totalmente, na maioria das vezes devido a ciclos térmicos ao longo de vários anos ou ao aperto insuficiente no último intervalo de manutenção, e não a um defeito na própria peça fundida da bucha.

Com que frequência as juntas das buchas do LV devem ser inspecionadas?

A maioria das concessionárias de energia e das empresas industriais inclui isso na manutenção anual dos transformadores, embora as unidades submetidas a altos ciclos térmicos ou localizadas em ambientes costeiros úmidos frequentemente justifiquem também uma inspeção visual no meio do ano.

É possível reapertar uma bucha de baixa tensão com vazamento, em vez de substituí-la?

É razoável reapertar uma única vez no caso de um vazamento leve recém-detectado, mas vazamentos recorrentes após o reapertamento geralmente indicam que a junta sofreu uma deformação permanente por compressão e precisa ser substituída, em vez de ser apertada novamente.

É seguro deixar uma bucha de baixa tensão com vazamento em serviço por um curto período?

Um vazamento leve e monitorado, com níveis de óleo estáveis, costuma ser controlável durante um período de parada programada; no entanto, qualquer vazamento acompanhado de aumento nos índices de umidade ou rastros visíveis próximos ao terminal deve ser tratado com maior prioridade.

Qual é a diferença entre os requisitos de vedação das buchas de baixa tensão (LV) e de média tensão (MV)?

As buchas de MT geralmente estão sujeitas a requisitos mais rigorosos de dielétrico e distância de fuga devido à maior tensão aplicada, enquanto a vedação das buchas de BT é determinada mais pela compressão mecânica e pela compatibilidade com fluidos do que pela coordenação do isolamento — veja isto Guia de seleção de buchas LV vs MV para conhecer o quadro completo da decisão.

O material da junta afeta mais a vida útil da bucha do que a qualidade da instalação?

Ambos são importantes, mas os dados de campo mostram consistentemente que erros no torque de instalação causam falhas mais precoces do que a escolha do material por si só — uma junta de nitrilo com torque correto em um fluido compatível geralmente durará mais do que uma junta de silicone de alta qualidade com torque incorreto.
