Poryoyo shiEscolhendo o certo fabricantes de acessórios para cabos para a EPC Os projetos diferem da aquisição isolada de uma reforma de subestação — um contrato EPC normalmente agrupa várias classes de tensão, vários locais e uma data fixa de comissionamento, o que desvia a avaliação do preço unitário e a direciona para a consistência do fornecimento, a integridade da documentação e a profundidade de fabricação. Um contrato EPC normalmente agrupa várias classes de tensão, vários locais e uma data fixa de comissionamento, o que desvia a avaliação do preço unitário e a direciona para a consistência do fornecimento, a integridade da documentação e a capacidade de produção. Um fornecedor que tenha um bom desempenho em um único pedido de terminação de 15 kV ainda pode gerar riscos de atraso no cronograma de uma implantação em 20 locais se a capacidade de produção, o escopo da certificação ou a documentação de exportação não estiverem preparados para grandes volumes.
O primeiro critério é verificar se o catálogo de um fabricante abrange toda a faixa de tensão exigida pelo projeto, e não apenas seu produto principal.
Muitos fornecedores divulgam amplamente uma linha de terminação de 15 kV, mas oferecem apenas kits de emenda até 24 kV, o que obriga a estabelecer uma parceria com um segundo fornecedor para a parte restante do projeto. Uma linha de produtos que abrange aproximadamente 8,7/15 kV até 26/35 kV em terminações termorretráteis a frio, ou de 1 kV a 35 kV em uma matriz de terminações e juntas termorretráteis a quente, indica que um fabricante pode atender a um escopo de EPC com tensões mistas sem lacunas.
A norma ISO 9001 confirma a existência de um sistema de gestão da qualidade, mas não indica se uma família específica de acessórios foi aprovada nos ensaios de tipo de acordo com a norma de produto pertinente. Para acessórios de cabos na classe de 6 kV (Um = 7,2 kV) até 30 kV (Um = 36 kV), a referência aplicável é a norma IEC 60502-4, que especifica os requisitos de ensaio de tipo para terminações, juntas e conectores separáveis, com métodos de ensaio de acordo com a norma IEC 61442. Os compradores devem solicitar o relatório de ensaio de tipo específico referente ao SKU que está sendo cotado, e não um certificado geral da empresa.
Os projetos EPC às vezes exigem variantes de kits que não constam no catálogo padrão do fabricante — como uma seção transversal incomum do condutor ou uma exigência de marca especificada pelo cliente. Os fornecedores que oferecem suporte OEM/ODM geralmente conseguem atender a essas necessidades sem a necessidade de um ciclo completo de desenvolvimento de produto, mas confirmar o prazo de entrega das variantes personalizadas antes da assinatura do contrato evita surpresas no meio do projeto.
A familiaridade do fabricante com faturas comerciais, certificados de origem e embalagens com certificados de teste afeta diretamente a rapidez do desembaraço aduaneiro. A experiência prática em todos os ciclos de exportação mostra que fornecedores que não estão familiarizados com a documentação específica das cartas de crédito são a principal causa dos atrasos portuários de duas a três semanas que prejudicam os cronogramas de comissionamento de EPCs.
[Expert Insight].
- Um certificado genérico com a indicação “classificação MV” não constitui prova de conformidade em todos os pontos de tensão de um pedido com classes mistas — verifique se a classe testada corresponde à que está sendo enviada.
- O prazo de entrega dos fabricantes de equipamentos originais (OEM) é um indicador mais preciso do risco ao cronograma do EPC do que apenas a variedade do catálogo.
- Solicite o pacote de amostras da documentação de exportação antes da emissão da ordem de compra, e não depois.

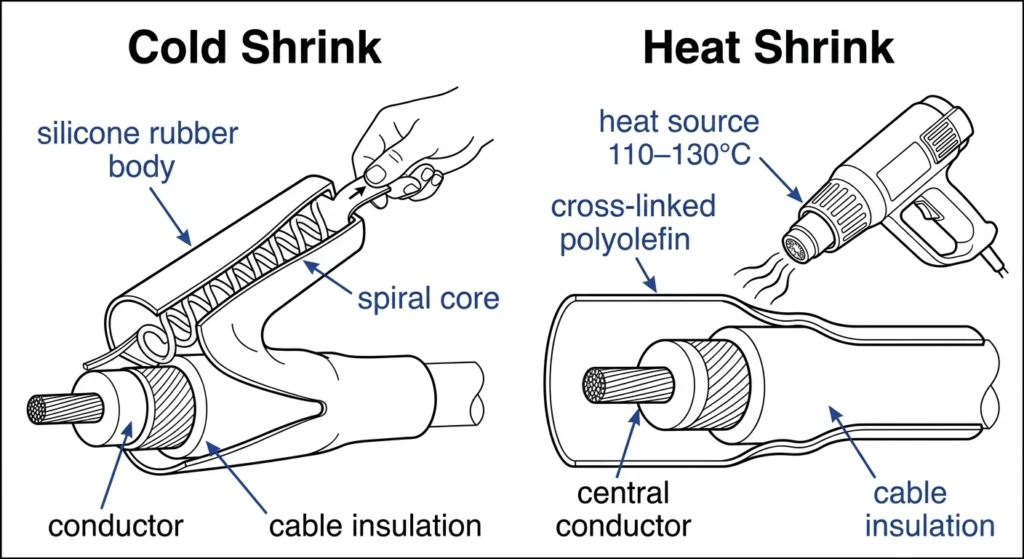

A capacidade de um fabricante de produzir acessórios tanto de retração a frio quanto de retração a quente — e explicar as diferenças entre eles — é um indicador razoável do investimento em engenharia de materiais, em vez de uma produção limitada apenas à montagem. Os dois se baseiam em mecanismos físicos totalmente diferentes.
Os acessórios de contração a frio são fabricados em borracha de silicone ou EPDM, expandidos na fábrica sobre um núcleo espiral de plástico removível. Durante a instalação, o núcleo é desenrolado e o material se contrai por sua própria memória elástica, aplicando pressão radial contínua sem qualquer fonte de calor — o que os torna uma opção atraente para câmaras confinadas ou locais onde o uso de chama aberta é restrito.
Os acessórios termorretráteis utilizam poliolefina reticulada, que se expande durante a fabricação e retorna permanentemente ao seu estado original quando aquecida a uma temperatura de instalação que normalmente varia entre 110 °C e 130 °C. Isso proporciona um ajuste mais justo e adaptável a geometrias irregulares de cabos, mas exige equipes treinadas e aplicação controlada de calor — o que representa uma restrição em locais de áreas perigosas.
Os fabricantes que oferecem ambas as linhas de produtos geralmente especificam kits de encolhimento a frio na faixa de 8,7/15 kV – 26/35 kV e terminações termorretráteis que abrangem a faixa de 1 kV – 35 kV, com uma taxa de retração comumente indicada como 3:1 ou 4:1, dependendo da tolerância do diâmetro externo do cabo.

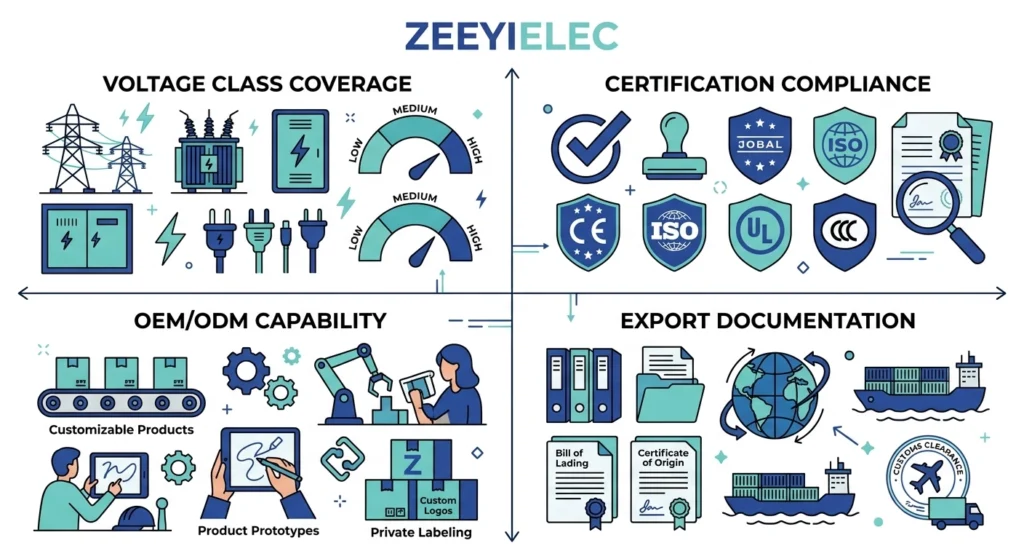

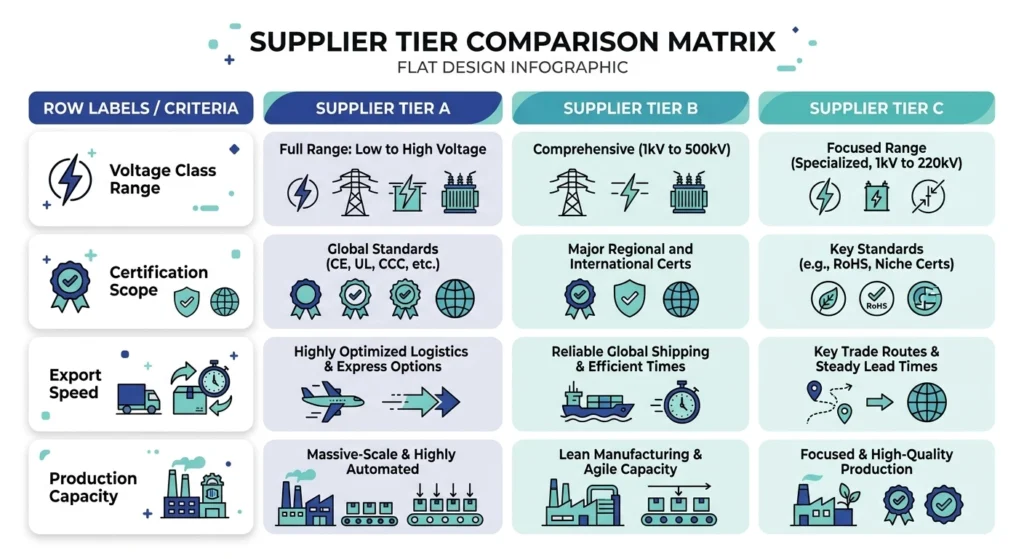

Uma lista restrita e fundamentada dos “principais fabricantes” para grupos de compras de EPC seleciona os candidatos com base em critérios que afetam a execução — amplitude da classe de tensão, confiabilidade da documentação e capacidade de atender a grandes volumes —, em vez de se basear apenas no reconhecimento da marca.
Projetos EPC que abrangem interconexões de distribuição e subtransmissão se beneficiam de fornecedores cujo catálogo abrange continuamente uma faixa que vai de aproximadamente 10 kV a 35 kV, sem lacunas que exijam o recurso a um segundo fornecedor. Os fabricantes desse nível geralmente oferecem linhas de produtos tanto de encolhimento a frio quanto de encolhimento a quente nessa faixa, com suporte para seções transversais de condutores de até 800 mm². Verifique se as classificações BIL e as distâncias de fuga estão documentadas por classe de tensão, e não indicadas como um valor único.
Em contratos que envolvem cartas de crédito, o domínio da elaboração de faturas comerciais, certificados de origem e certificados de teste é tão importante quanto o próprio produto. Fabricantes com departamentos de exportação bem estruturados conseguem preparar um pacote completo de documentação poucos dias antes da partida da remessa, em vez de obrigar o comprador a correr atrás dos certificados depois que o contêiner já tiver saído do porto.
Projetos EPC com múltiplos locais — de 15 a 40 subestações em um cronograma por fases — exigem um fabricante cuja capacidade de produção e processo de aprovação de amostras possam ser ampliados sem que o prazo de entrega aumente linearmente. Fornecedores dessa categoria costumam manter estoque permanente de SKUs comuns (kits de terminação de 10 kV e 20/24 kV), mantendo os prazos de entrega típicos em algumas semanas para kits padrão, em comparação com prazos consideravelmente mais longos para configurações totalmente personalizadas.
As declarações de certificação só são úteis se puderem ser verificadas em relação a um SKU específico do produto e à data do teste, e não devem ser consideradas como uma credencial genérica da empresa.
Um teste de tipo confirma que um projeto funciona de maneira confiável sob as condições mais adversas de estresse elétrico, térmico e mecânico, sendo realizado uma vez por família de projetos. Um teste de rotina é realizado em cada unidade ou lote de produção antes da liberação, confirmando que o lote está em conformidade com o projeto validado. Solicite ambos: o relatório do teste de tipo para a família exata do produto e o registro do teste de rotina para o lote de remessa em questão. Um certificado de teste de tipo por si só, sem um registro de teste de rotina correspondente, deixa uma lacuna de rastreabilidade que geralmente vem à tona nos testes de aceitação de fábrica.
Os testes de qualificação geralmente abrangem os níveis de descarga parcial, a tensão de resistência a impulsos adequada à classe de tensão nominal e a resistência a ciclos térmicos. Para uma terminação da classe de 15 kV, espera-se um desempenho documentado na classificação BIL correspondente, com relatórios que especifiquem a classe de tensão exata testada, em vez de uma designação genérica como “média tensão”.
Um pacote completo de qualificação deve especificar os parâmetros de teste em função da classe de tensão nominal — por exemplo, uma terminação de contração a frio de 8,7/15 kV testada em seu BIL correspondente, em comparação com uma unidade de 26/35 kV testada em um nível de resistência a impulsos substancialmente mais alto —, uma vez que um único certificado genérico “classificado para MT” não confirma a conformidade em todos os pontos de tensão de um pedido de EPC de classes mistas.
A experiência prática na análise da documentação dos fornecedores mostra que especificações incompletas e a ausência de dados de teste específicos para cada classe de tensão são responsáveis por uma parcela significativa das rejeições no local durante o comissionamento.
Um processo de aquisição que funciona para um único pedido de subestação pode deixar de funcionar quando os acessórios precisam ser entregues em 10 a 20 locais, seguindo um cronograma de colocação em operação escalonado.

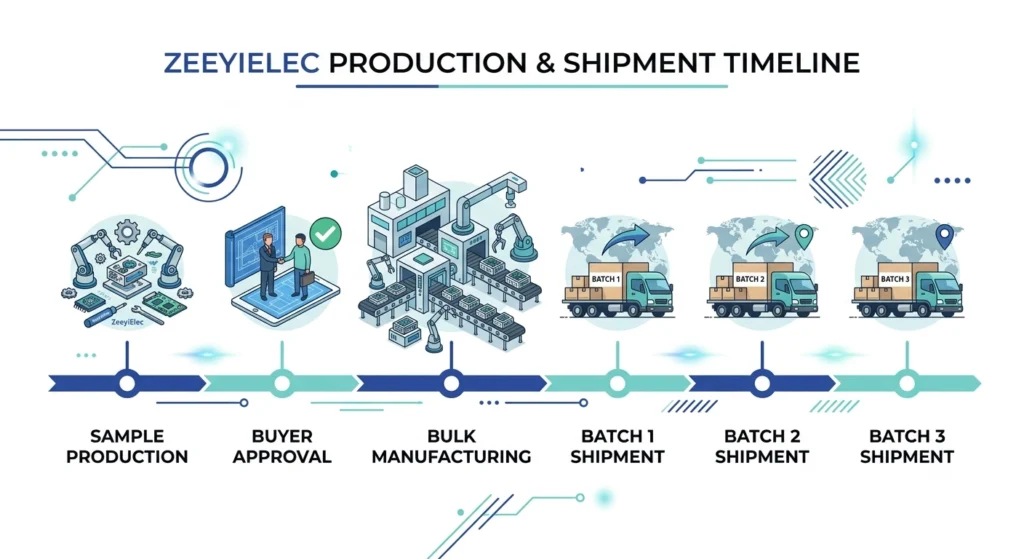

A maioria dos fabricantes exige a aprovação de amostras antes de liberar uma produção em massa, especialmente no caso de configurações não padronizadas. Esse ciclo — produção de amostras, envio, aprovação do comprador e, em seguida, liberação da produção em massa — geralmente acrescenta de duas a quatro semanas ao início de um projeto. Confirmar o prazo de entrega da amostra e a quantidade mínima de pedido (MOQ) na fase de solicitação de cotação (RFQ), em vez de após a emissão do pedido de compra (PO), evita conflitos de cronograma em etapas posteriores.
A colocação em operação em fases geralmente significa que as remessas chegam em lotes, alinhados às etapas de construção de cada local. Os fabricantes acostumados a remessas fracionadas lidam com isso com mais facilidade, já que cada remessa parcial ainda precisa de seu próprio conjunto completo de documentação para passar pela alfândega de forma independente. Um fornecedor não familiarizado com a logística de remessas fracionadas pode deixar os locais com comissionamento antecipado à espera de acessórios incluídos em kits destinados a um local cuja entrega está prevista para daqui a meses.
Um plano típico de entrega EPC em fases pode escalonar as remessas em 3 a 5 lotes ao longo de um período de implantação de 4 a 6 meses, com cada lote dimensionado para atender à classe de tensão e à gama de condutores necessárias naquela etapa do comissionamento da obra.
[Expert Insight].
- O ciclo de aprovação de amostras é o item mais frequentemente subestimado no cronograma de aquisição de acessórios para cabos em projetos EPC — inclua-o explicitamente no cronograma principal.
- A capacidade de dividir remessas é mais importante do que o prazo total de entrega em projetos com várias unidades.
- O estoque disponível de SKUs comuns agiliza o processo para itens que não são personalizados.
Escolher um fabricante com base apenas no preço e nas especificações principais tende a trazer consequências meses depois, no momento do comissionamento ou durante o início da vida útil do equipamento, quando os custos de correção são muito maiores do que seriam na fase de solicitação de cotação.
Um padrão recorrente envolve a encomenda de acessórios com base na tensão nominal, sem confirmar a tolerância dimensional real do fabricante para o diâmetro externo do cabo. Um kit de encolhimento a frio pode não se encaixar corretamente se o diâmetro do isolamento estiver fora da faixa de expansão do kit; os kits de encolhimento a quente apresentam um risco semelhante, relacionado à sua taxa de encolhimento fixa, que estabelece limites rígidos para o diâmetro do cabo que pode ser acomodado. Em projetos com vários locais, nos quais os cabos são adquiridos de diferentes bobinas ou fabricantes ao longo das fases, esse risco se agrava, a menos que as dimensões sejam verificadas novamente a cada remessa.
Os testes de aceitação em fábrica (FAT) confirmam que o lote específico enviado de acordo com um pedido de compra corresponde à especificação solicitada, e não apenas à família geral do produto. A experiência prática no diagnóstico de falhas precoces mostra que uma parcela desproporcional delas não se deve a falhas de projeto, mas a lotes enviados sem verificação do FAT pela presença do comprador ou por terceiros, permitindo que uma incompatibilidade entre a placa de identificação e a ordem de compra chegue ao local sem ser detectada. Em um projeto EPC com dezenas de kits sendo enviados ao longo de meses, pular o FAT mesmo que seja em um subconjunto elimina o ponto de verificação mais provável de detectar uma incompatibilidade antes que ela se transforme em uma falha em campo no momento da energização.
Avaliar os fabricantes apenas no papel reduz a lista, mas confirmar a cobertura das classes de tensão, o escopo da certificação e a disponibilidade da documentação de exportação em relação ao seu projeto específico ainda exige uma conversa técnica direta. Antes de emitir uma solicitação de cotação (RFQ), compartilhe antecipadamente todo o escopo do projeto: classes de tensão envolvidas (por exemplo, de 8,7/15 kV a 26/35 kV), seções transversais estimadas dos condutores de até 800 mm², número de locais e cronograma de comissionamento.
Um fabricante que responde com detalhes concretos — documentação real de testes de tipo, prazos de entrega realistas, incluindo qualquer ciclo de amostras, e um plano claro de remessas fracionadas — demonstra a prontidão operacional da qual um projeto EPC depende. Uma resposta vaga ou atrasada já constitui, por si só, uma informação útil na fase de qualificação.
A ZeeyiElec fornece acessórios para cabos, tanto do tipo retrátil a frio quanto do tipo retrátil a quente, para as classes de tensão BT e MT, com suporte para OEM/ODM e documentação de exportação gerenciada internamente. Envie as especificações técnicas do seu projeto e o cronograma de implantação no local para receber um orçamento que reflita os prazos de entrega reais, em vez dos valores padrão do catálogo — entre em contato por meio de [email protected] de acordo com sua classe de tensão e suas necessidades de volume.
A maioria das equipes de compras de EPC seleciona de 3 a 5 fabricantes por classe de tensão, restringindo a lista com base na conformidade com as certificações e na experiência anterior em exportação, embora projetos maiores, com várias unidades, às vezes incluam mais fabricantes para garantir redundância.
Os compradores geralmente buscam a certificação de gestão da qualidade ISO 9001, juntamente com relatórios de ensaios de tipo específicos para cada produto, embora o conjunto exato de certificados dependa do código de rede do país de destino e das especificações contratuais do projeto.
Os prazos de entrega geralmente variam de algumas semanas, no caso de kits padrão de catálogo, a várias semanas a mais, no caso de configurações personalizadas, dependendo do volume do pedido e da necessidade ou não de aprovação prévia de amostras.
Um fabricante controla diretamente a produção e os testes, o que geralmente reduz o ciclo entre a solicitação de cotação e a apresentação da cotação e melhora a rastreabilidade, enquanto uma empresa comercial acrescenta uma camada de comunicação que pode afetar a rapidez na resposta a esclarecimentos técnicos.
Muitos fabricantes oferecem ambas as tecnologias, o que pode simplificar a gestão de fornecedores em projetos com classes de tensão mistas; no entanto, os compradores devem verificar a certificação de cada linha de produtos de forma independente, em vez de presumir que há conformidade geral.
Entre as solicitações mais comuns estão certificados de ensaio de tipo, registros de ensaios de rotina referentes ao lote específico e amostras da documentação de exportação, uma vez que a documentação incompleta é uma causa frequente de atrasos na alfândega ou na colocação em serviço.
