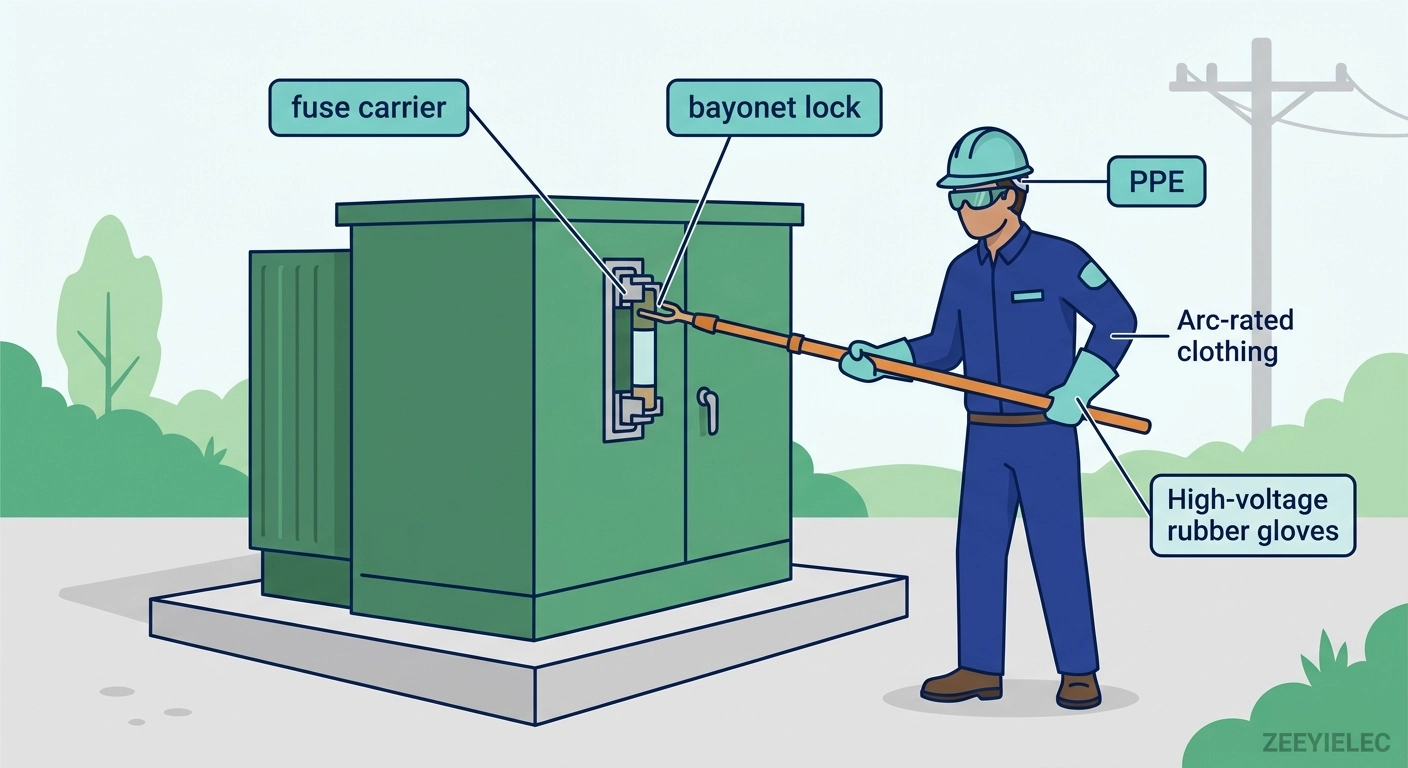

Poryoyo shiUm procedimento operacional do Bay-O-Net é a sequência definida que uma equipe de manutenção segue para remover, inspecionar ou substituir com segurança o porta-fusível e o elemento fusível em um transformador de distribuição imerso em óleo, sem comprometer a integridade dielétrica do tanque. O conjunto é montado através da parede lateral do transformador, de modo que o elétrodo do fusível ativo fique suspenso e submerso no óleo isolante, o que isola as partes energizadas do tanque aterrado e extingue o arco elétrico quando o elétrodo interrompe uma sobrecorrente.

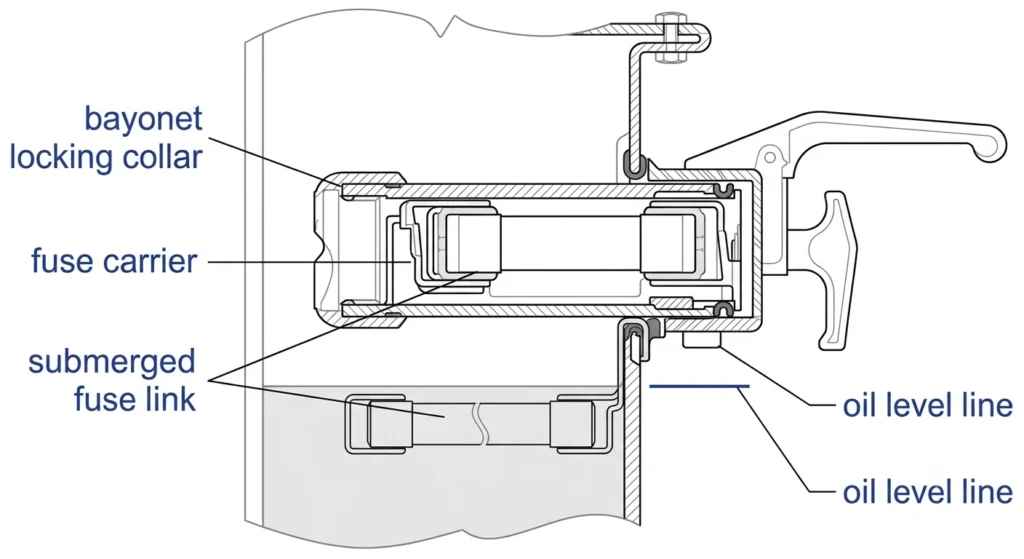

O nome deriva do mecanismo de travamento tipo baioneta que conecta o porta-fusível ao invólucro fixo — uma ação de girar um quarto de volta para travar. Isso permite que um técnico de linha retire o porta-fusível com uma ferramenta de manuseio a distância sem drenar o óleo ou retirar o tanque da unidade, desde que o transformador esteja desenergizado ou que a operação permaneça dentro da classe nominal de manuseio a distância do conjunto. Em conjuntos típicos da classe 15/25 kV, o porta-fusível está classificado para interromper correntes de falha de até aproximadamente 3.500 A simétricos, com valores nominais dos elos fusíveis para transformadores de distribuição de 25 kVA a 500 kVA que geralmente se situam na faixa de 2 A a 50 A.
Como o elo fica abaixo do nível do óleo, retirar o suporte fora da sequência — antes de confirmar a desenergização ou verificar o desengate total da trava — acarreta o risco de exposição a arco elétrico no momento em que o suporte rompe a vedação. A experiência em campo mostra que a maioria dos incidentes com o Bay-O-Net se deve a um procedimento apressado ou alterado, e não a um elo defeituoso: uma verificação do status de carga omitida, um encaixe parcial forçado ou um elo reinstalado fora de sua janela de coordenação. As estruturas de montagem de fusíveis, os suportes e a função de interrupção para essa classe de fusíveis de distribuição do tipo expulsão estão sujeitos à norma ANSI/IEEE C37.42, que rege fusíveis da classe de distribuição, disjuntores de fusível, interruptores de desconexão de fusível, elos de fusível e seus acessórios de montagem.
A geometria de travamento, a função de imersão em óleo e o limite máximo da capacidade de interrupção são os três fatores em torno dos quais cada etapa a seguir é estruturada.
Antes de tocar no porta-fuso, a equipe confirma a carga e o status de energização por meio da ordem de comutação da concessionária ou do processo de bloqueio e sinalização. Um porta-fuso retirado de um circuito que se acredita estar desenergizado, mas que ainda apresenta carga residual, pode produzir um arco elétrico no momento em que a trava baioneta se solta.
As equipes verificam o estado de energia zero por meio de uma sequência de comutação documentada, e não por inspeção visual, uma vez que a posição do suporte não fornece nenhuma indicação externa confiável da corrente de carga. Em conjuntos que utilizam apenas bastões isolantes, essa verificação também confirma que o circuito está dentro do envelope de comutação nominal do suporte — interrupção da corrente de carga, e não eliminação de falhas, que continua sendo função do fusível.
As equipes utilizam ferramentas isoladas do tipo “hot-stick” classificadas para a classe de tensão do sistema (geralmente 15 kV ou 25 kV), combinadas com luvas dielétricas e vestuário resistente a arco elétrico adequado à energia incidente no local. As normas de proteção “dead-front” se aplicam em todo o processo — não é permitido o contato com as mãos desprotegidas com o invólucro até que o isolamento seja confirmado.
Operar durante precipitação intensa ou alta umidade acarreta o risco de entrada de umidade no momento em que o transportador rompe a vedação. As equipes geralmente adiam substituições não urgentes em condições de chuva ou quando o ponto de orvalho está próximo da temperatura da superfície, uma vez que a umidade retida na junta recolocada tem sido associada a falhas aceleradas na tração.
[Expert Insight].
- A omissão da verificação documentada do status da carga é a causa principal mais comum dos incidentes de campo da Bay-O-Net.
- Um clique audível da trava não é prova de que ela esteja totalmente engatada — verifique manualmente se há um ponto de parada rotacional claro.
- É melhor adiar a obra em condições climáticas adversas do que ter que voltar meses depois por causa de uma falha na vedação causada pela umidade.
Para obter as especificações de montagem, consulte o manual da ZeeyiElec Conjuntos de fusíveis Bay-O-Net série de produtos.

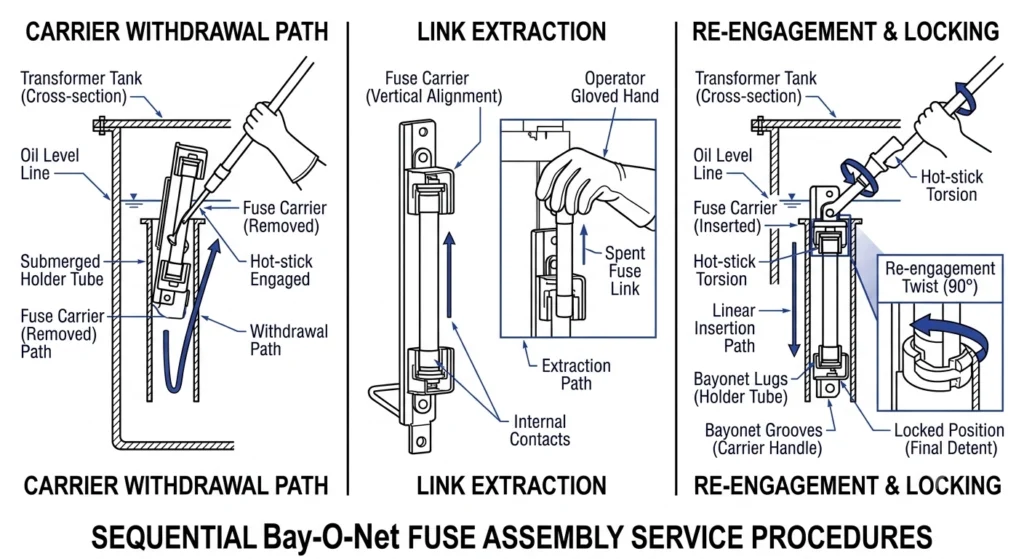

Com a desenergização confirmada e o EPI devidamente utilizado, o procedimento segue três etapas.
Usando uma vara isolada, o técnico engata no anel de tração do suporte e aplica um quarto de volta controlada para desengatar a trava. O suporte é retirado lentamente e na vertical — puxá-lo em ângulo pode danificar a junta de vedação. O curso de retirada varia normalmente entre 300 mm e 450 mm, dependendo do comprimento do suporte; a equipe mantém o suporte afastado da abertura do tanque por alguns instantes para permitir que o óleo retido escorra antes da inspeção.
O elo usado é removido do tubo de suporte e inspecionado: uma fusão limpa no elemento calibrado sugere um desligamento normal por sobrecorrente, enquanto uma descoloração em todo o comprimento ou rastros carbonizados no corpo do suporte indicam uma corrente de falha que se aproximou da capacidade de interrupção do elo. A peça de reposição deve corresponder tanto à capacidade de corrente original quanto ao ponto de coordenação definido em relação ao fusível limitador de corrente de reserva — uma capacidade incompatível causa disparos indesejados ou deixa o transformador com proteção insuficiente.
O porta-cartucho é abaixado ao longo do mesmo percurso vertical, encaixando-se totalmente contra o flange, e em seguida é girado um quarto de volta para reativar a trava — o que deve ser confirmado por um batente de rotação perceptível, e não apenas pela aparência. Um porta-cartucho que “quase” trava muitas vezes parece estar encaixado, mas acaba se soltando devido aos ciclos térmicos em poucas semanas.
A escolha da classificação correta é o que realmente restabelece a proteção. O dimensionamento do link deve ser feito com base no kVA indicado na placa de identificação e na corrente de carga total, e não simplesmente com base no valor extraído do transportador com falha — essa classificação original pode, por si só, ter estado incorreta.
A corrente nominal é escolhida para conduzir a corrente de carga total de forma contínua, ao mesmo tempo em que permite a desativação de sobrecargas sustentadas e falhas de gravidade baixa a moderada, com margem para a corrente de irrupção. Um dispositivo dimensionado muito próximo da corrente de carga total corre o risco de desativação indesejada; um dimensionado em valor muito alto atrasa a desativação em caso de falha real por tempo suficiente para sobrecarregar o isolamento do enrolamento.

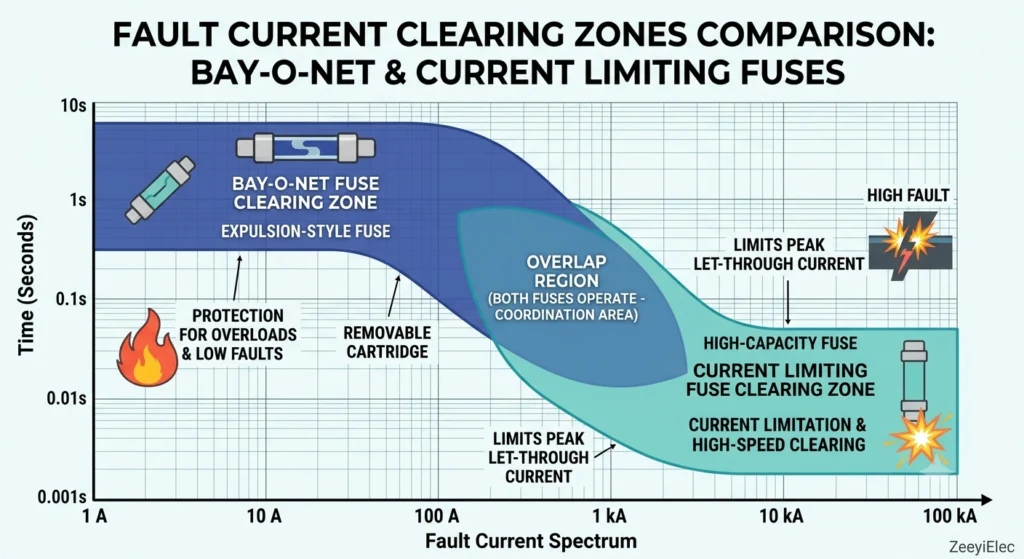

O link Bay-O-Net elimina falhas de baixa a moderada intensidade, enquanto um fusível limitador de corrente de reserva lida com falhas de alta magnitude que excedem a capacidade de interrupção do Bay-O-Net. A seleção de um elo sem verificar esse limite em relação à curva mínima de fusão do fusível limitador de corrente pode deixar uma lacuna na qual nenhum dos dispositivos consegue eliminar a falha de maneira confiável. A seleção de um elo sem verificar esse limite em relação à curva mínima de fusão do fusível limitador de corrente pode deixar uma lacuna na qual nenhum dos dispositivos consegue eliminar a falha de maneira confiável, um princípio de coordenação detalhado no Guia e Tutorial do IEEE para a Aplicação de Fusíveis e Acessórios de Alta Tensão.
Quando a classificação original não estiver documentada ou a carga tiver sofrido alterações desde o comissionamento, as equipes comparam o valor em kVA indicado na placa de identificação com as tabelas de coordenação tempo-corrente do fabricante do fusível, em vez de confiar na classificação anterior fornecida pela operadora.
Veja o post da ZeeyiElec fusíveis limitadores de corrente série e o Guia de coordenação de fusíveis limitadores de corrente vs. Bay-O-Net.
A verificação não é opcional — considerar o clique da trava como confirmação suficiente é uma causa recorrente de chamadas de serviço repetidas em unidades montadas em base.
O técnico confirma se o suporte está encaixado perfeitamente contra o flange, sem folga na junta, e se a trava apresenta rotação completa, sem folga. Quando há um parafuso de fixação, o torque geralmente fica na faixa de 15 N·m a 25 N·m em caixas da classe de 15/25 kV, embora os valores exatos variem de acordo com o projeto. O aperto insuficiente dos parafusos pode fazer com que o suporte se solte; o aperto excessivo pode causar rachaduras no invólucro.
A equipe confirma que o nível de óleo voltou à marca de referência do visor e verifica se a junta apresenta compressão uniforme em toda a sua circunferência — uma linha de vedação irregular geralmente indica que o suporte não estava encaixado corretamente, o que pode permitir a entrada lenta de umidade, mesmo que a trava tenha se engatado corretamente.
Antes de restabelecer a energia, a equipe confirma se a capacidade do elo de substituição corresponde ao ponto de coordenação pretendido e, em seguida, segue a ordem de comutação padrão da concessionária — desligando primeiro a fonte primária e monitorando se há leituras anormais antes de aplicar a carga total. Uma breve verificação da carga após o restabelecimento da energia detecta conexões precárias antes que elas causem novos eventos de desligamento.

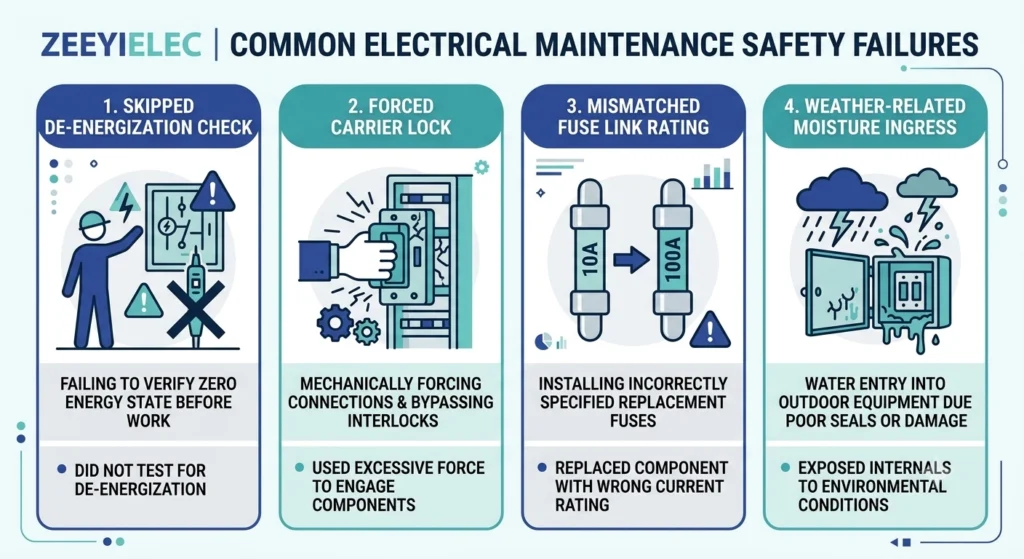

Agir com base na suposição do estado da carga, em vez de uma confirmação documentada, é o erro de maiores consequências — um portador retirado mesmo sob uma carga residual modesta pode causar um arco elétrico, uma vez que o conjunto não foi projetado para a operação de interrupção de carga no próprio portador.
Aplicar força de rotação adicional a um suporte resistente, em vez de verificar se há desalinhamento da junta ou a presença de resíduos, muitas vezes resulta em um travamento falso-positivo que se solta durante ciclos térmicos normais.
Reutilizar a classificação do link retirado sem verificar o kVA indicado na placa de identificação ou a janela de coordenação é um erro comum, especialmente quando a carga sofreu alterações desde o comissionamento.
Realizar substituições não urgentes durante chuvas ou em condições de alta umidade implica um risco de infiltração de umidade que pode se manifestar meses depois na forma de falhas de vedação ou de traço, difíceis de atribuir à data da manutenção.
[Expert Insight].
- Dois ou mais eventos de descarregamento no mesmo transformador em um curto intervalo de tempo constituem um indicador diagnóstico mais significativo do que qualquer evento isolado.
- Marcas carbonizadas em um suporte puxado indicam que a falha se aproximou do limite máximo de interrupção do conjunto.
- Alterações não documentadas na carga desde o comissionamento são uma causa oculta comum de desvio na coordenação.
Leitura relacionada: ZeeyiElec’s fluxo de trabalho de diagnóstico de falhas de campo aborda o processo mais amplo de resolução de problemas quando há suspeita de um padrão de falha recorrente.
Nem todo problema no Bay-O-Net é resolvido com a simples substituição de um link.
Um link que entra em curto-circuito repetidamente em um curto intervalo, ou que apresente rastros carbonizados em vez de um derretimento limpo, indica que a condição de falha excede o que uma troca de rotina pode resolver — a resposta passa de “substituir e reenergizar” para “investigar a coordenação”.”
O sistema verifica se a classificação do elo instalado e a curva mínima de fusão do fusível de reserva ainda estão alinhadas com o perfil de carga atual e o histórico de falhas — o que é mais relevante em transformadores que foram reaproveitados ou cuja carga aumentou desde o comissionamento, nos quais um elo com classificação correta pode sair de sua janela de coordenação sem qualquer sinal físico de alerta.
Como orientação geral de campo, dois ou mais eventos de desligamento dentro de um período de 12 meses, ou um único evento que apresente carbonização próxima ao valor nominal, justificam a consulta à documentação de coordenação, em vez de outra troca direta. Esse não é um valor fixo do setor — a filosofia de proteção específica de cada local pode definir um critério de acionamento diferente. Escalar a resposta no momento certo evita reenergizações repetidas com proteção insuficiente, que acabam danificando o enrolamento, e não apenas o acessório.
As equipes de manutenção precisam de componentes padronizados e compatíveis com as especificações técnicas em todo o território de atendimento — a incompatibilidade entre fornecedores gera exatamente as lacunas de coordenação abordadas neste guia. A ZeeyiElec fabrica conjuntos de fusíveis Bay-O-Net para transformadores de distribuição a óleo da classe 15/25 kV, projetados para operação com bastão isolante em face morta, com um Nível Básico de Impulso (BIL) em torno de 150 kV de crista de onda completa, juntamente com os fusíveis limitadores de corrente utilizados para coordenação de reserva nas mesmas unidades.
Está disponível documentação técnica que abrange as dimensões dos suportes, tabelas de classificação dos elos e dados de referência para coordenação, a fim de confirmar a compatibilidade antes de fazer o pedido — o que é fundamental ao substituir suportes em transformadores nos quais a documentação original está incompleta ou a base instalada abrange vários fabricantes.
A ZeeyiElec oferece suporte à configuração OEM/ODM e à documentação de exportação para programas de manutenção de concessionárias e empresas de EPC que adquirem componentes em grandes quantidades. Nossa acessórios para transformadores A linha abrange toda a cadeia de proteção e comutação — buchas, comutadores de derivação e interruptores de carga —, enquanto nossa acessórios para cabos A linha oferece suporte aos mesmos projetos de distribuição no lado do cabo.
Envie os dados da placa de identificação do seu transformador e o inventário atual dos componentes de ligação para que possamos realizar uma análise de compatibilidade técnica e elaborar um orçamento.
A inspeção visual de rotina geralmente é realizada de acordo com o intervalo de manutenção regular do transformador, sendo necessária uma inspeção mais detalhada após qualquer evento de falha conhecido ou sobrecarga prolongada.
Não — o conjunto foi projetado para comutação com bastão isolante em condições de desenergização ou controladas, dependendo do projeto do suporte, e operá-lo fora de suas condições nominais acarreta o risco de arco elétrico e danos ao equipamento.
A falha prematura geralmente se deve a uma sobrecarga térmica prolongada, a uma classificação incorreta da ligação para a classe de kVA do transformador ou à contaminação do óleo, que prejudica o meio de extinção de arco.
O engate mecânico completo do mecanismo de travamento, aliado ao encaixe visual alinhado com o corpo da peça, confirma o recoloqueamento correto, embora as especificações exatas de torque ou de encaixe variem de acordo com o fabricante.
As equipes geralmente precisam de luvas dielétricas, protetores faciais e roupas resistentes a arco elétrico adequadas à energia de incidente do local, devendo-se utilizar ferramentas de manuseio a distância sempre que houver qualquer risco residual de energização.
É necessário escalar o nível de coordenação quando as correntes de falha se aproximam ou excedem a faixa de desligamento do Bay-O-Net, uma vez que a ocorrência repetida de falhas de alta magnitude indica a necessidade de uma revisão da coordenação, em vez de uma simples troca.
Chuva ou alta umidade durante a operação aumentam o risco de entrada de umidade na interface da junta recolocada, o que pode causar um vazamento gradual ou falha na vedação meses depois, em vez de um problema imediato.
