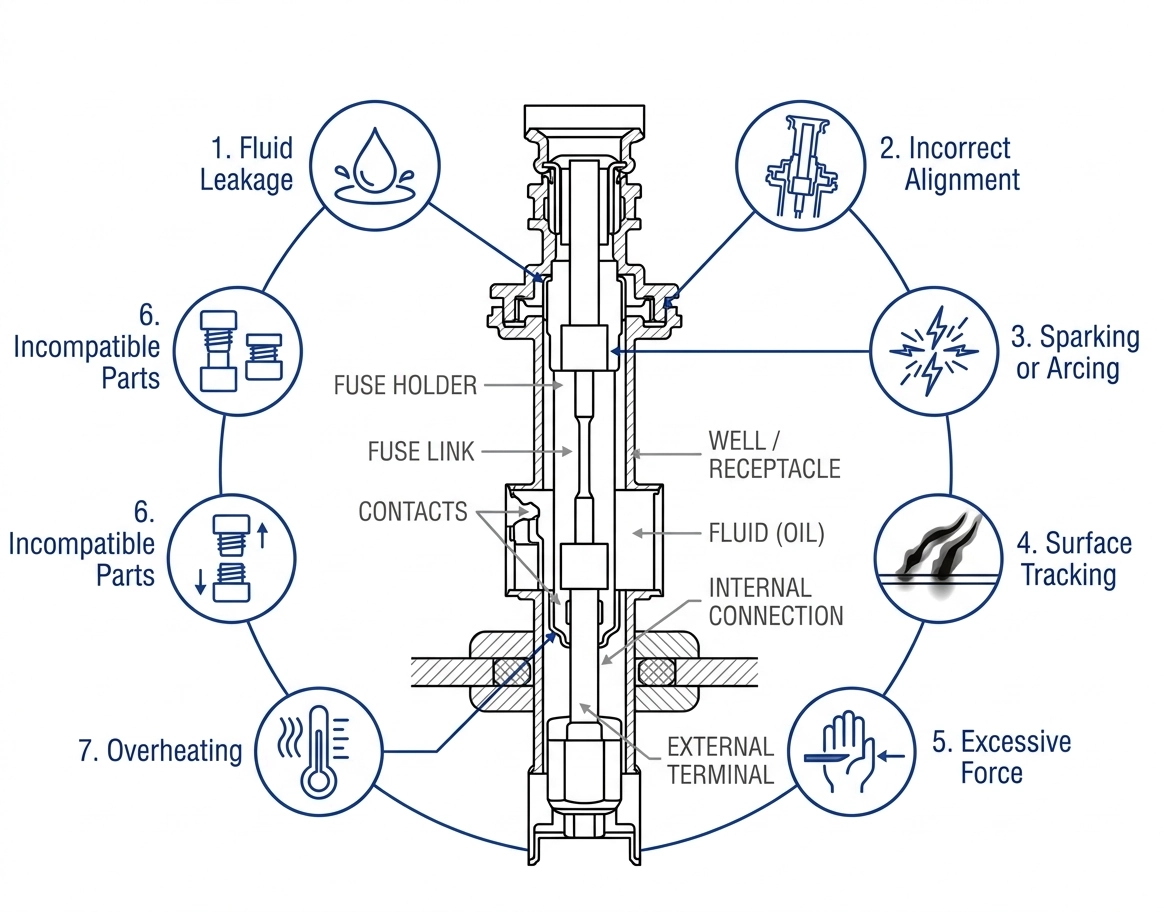

Compilação de casos de falhas do Bay-O-Net: 7 cenários típicos

Por que esses 7 cenários são importantes

A maioria das falhas do Bay-O-Net não é misteriosa quando se analisa sua origem — elas se agrupam em um pequeno número de padrões recorrentes, e cada padrão tem uma causa raiz específica que geralmente pode ser evitada na fase de revisão do projeto ou de aquisição, e não apenas na fase de manutenção em campo. Isso Compilação de casos de falhas do Bay-O-Net apresenta sete cenários compostos e ilustrativos elaborado a partir de padrões comuns de falhas na categoria de produtos Bay-O-Net — e não com base em relatórios documentados de clientes ou projetos específicos. O objetivo é o reconhecimento de padrões: identificar o sintoma, compreender o mecanismo provável e determinar qual decisão tomada em etapas anteriores teria evitado a falha.

Para um diagnóstico passo a passo em campo de uma falha ativa, consulte o guia da ZeeyiElec fluxo de trabalho de diagnóstico de falhas de campo. Para verificações de tolerância na fase de instalação que evitem várias dessas situações antes do comissionamento, consulte o Guia de coordenação de fusíveis limitadores de corrente vs. Bay-O-Net no que diz respeito à parte da lógica de proteção. Este manual de casos é específico para o Bay-O-Net; para padrões de falha de acessórios de cabos, consulte o material da ZeeyiElec linha de acessórios para cabos.

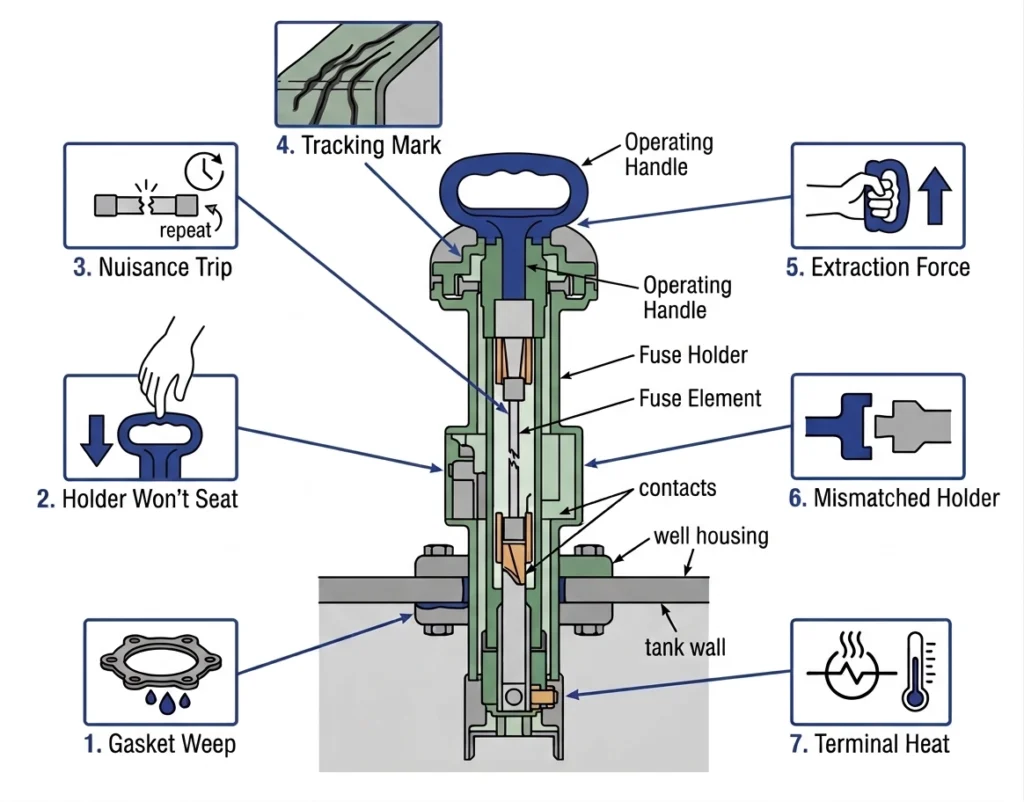

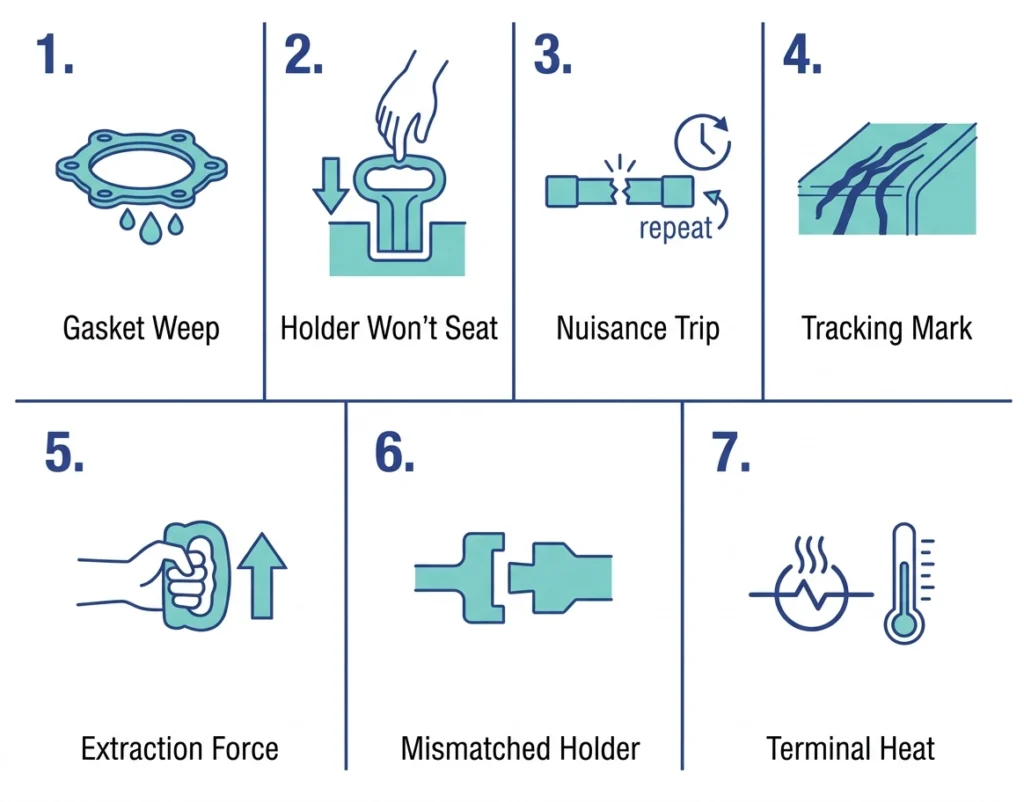

Os 7 cenários mais comuns de falha do Bay-O-Net

Cenário 1: Vazamento na junta da flange após o primeiro inverno

Sintoma: Uma unidade que passou no comissionamento inicial apresenta vazamento de óleo no flange após seu primeiro ciclo térmico sazonal completo. Causa provável: A deformação permanente normal da junta durante o primeiro ciclo térmico não foi verificada novamente por meio de um teste de verificação de torque — um comportamento conhecido, e não um defeito, que só se transforma em um vazamento real quando não é corrigido. Prevenção: Inclua uma nova verificação do torque no primeiro ciclo térmico no cronograma padrão de comissionamento, em vez de considerar o torque medido no dia do comissionamento como definitivo.

Cenário 2: O porta-fusível não encaixa perfeitamente

Sintoma: Um porta-fusível de reposição fica aquém da linha de referência sob pressão manual normal durante uma troca de fusível de rotina. Causa provável: Acúmulo de detritos no poço ou um suporte proveniente de um lote ou série de produção ligeiramente diferente daquele especificado originalmente para o poço. Prevenção: Verifique se a série do suporte e do poço correspondem antes de solicitar peças de reposição, e não apenas a classe de tensão e a intensidade nominal.

Cenário 3: Acionamento repetido indesejado do fusível sob carga nominal

Sintoma: Um fusível se queima em condições normais de carga, sem que ocorra qualquer falha externa. Causa provável: A corrente nominal do fusível estava subdimensionada em relação ao aumento real da carga naquele ramal desde a instalação original — um problema de desvio nas especificações, e não um defeito do fusível. Prevenção: Verifique novamente a capacidade nominal de corrente do fusível em relação aos dados atuais (não aos originais) de carga sempre que um ramal tiver sofrido um aumento significativo na carga.

Cenário 4: Marca de rastreamento visível na carcaça do poço

Sintoma: Durante uma inspeção visual de rotina, é observada uma marca carbonizada ramificada na superfície externa do invólucro. Causa provável: Poluição superficial acumulada em um ambiente com grau de gravidade superior ao da classe de poluição do local prevista no projeto original. Prevenção: Reavalie periodicamente a gravidade da poluição no local, em vez de considerar a classificação original estabelecida na fase de projeto como definitiva — esse assunto é abordado com mais detalhes no guia de campo relacionado a buchas da ZeeyiElec.

Cenário 5: A remoção do porta-fusível exige força excessiva

Sintoma: Uma equipe de campo relatou ter encontrado uma resistência incomum ao remover um porta-fusível para substituição de rotina, muito além do atrito normal. Causa provável: Desalinhamento dos contatos internos causado por um evento anterior de inserção excessiva ou acúmulo de corrosão devido a um longo período de inatividade sem a troca do fusível. Prevenção: Não force — registre a resistência à inserção/extração do documento em cada intervenção de manutenção, para que uma tendência (e não apenas uma única extração com dificuldade) acione o encaminhamento para um nível superior.

Cenário 6: Suporte de substituição incompatível, de uma série diferente

Sintoma: Um suporte instalado durante o restabelecimento de um corte de energia de emergência se encaixa tecnicamente na abertura do poço, mas apresenta folga anormal ao ser encaixado. Causa provável: Estoque de emergência proveniente de uma série diferente da padrão da frota, selecionado sob pressão de tempo, sem verificação da série. Prevenção: Esse é exatamente o tipo de falha que uma estratégia documentada de padronização de peças de reposição visa evitar — consulte as orientações da ZeeyiElec sobre a padronização do Bay-O-Net em toda a frota para a solução do lado das compras.

Cenário 7: Superaquecimento do terminal atribuído ao torque insuficiente dos parafusos da flange

Sintoma: A imagem térmica obtida durante uma inspeção de rotina indica uma temperatura elevada na conexão do terminal Bay-O-Net, sem que haja qualquer anomalia correspondente na carga. Causa provável: Os parafusos da flange foram apertados com torque inferior ao especificado durante a instalação original, criando uma conexão instável que se degrada gradualmente sob ciclos térmicos, em vez de falhar imediatamente. Prevenção: A verificação do torque durante o comissionamento — utilizando os valores indicados na placa de identificação, e não valores genéricos — permite detectar esse problema antes que ele se transforme em um evento térmico.

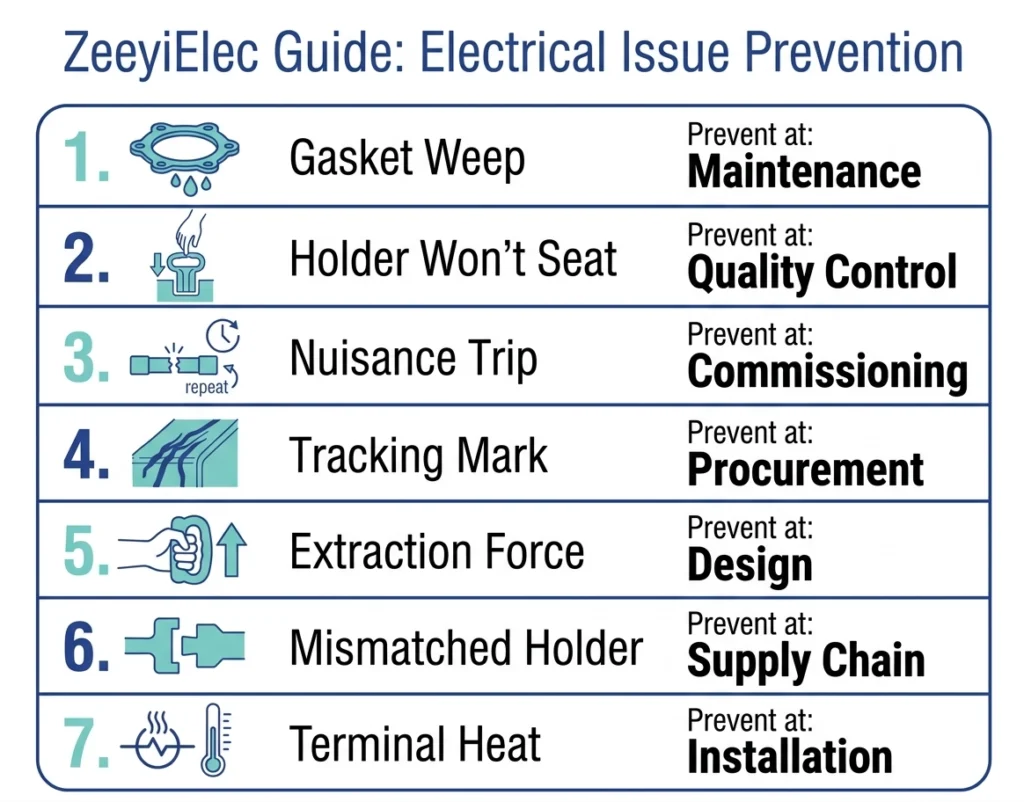

Referência rápida: Sintoma → Causa provável → Ação

Tabela de resumo do livro de casos

[Visão de especialista: Entender o padrão, não apenas o cenário]

• Cinco dos sete cenários acima têm origem em uma decisão tomada na fase de comissionamento ou de aquisição, e não em um defeito de fabricação — esse é um padrão que vale a pena destacar para quem for responsável pela sua lista de verificação de comissionamento
• Se o mesmo cenário se repetir em várias unidades de uma frota, considere-o como uma falha no processo (especificações, treinamento ou documentação), e não como um lote de peças defeituosas, até que haja evidências que indiquem o contrário

Essa metodologia segue, em linhas gerais, a abordagem investigativa descrita em IEEE C57.125, que enquadra a investigação de falhas relacionadas a transformadores como um processo de rastreamento sistemático da causa mais provável, em vez de partir do pressuposto de que se trata de um defeito em um componente.

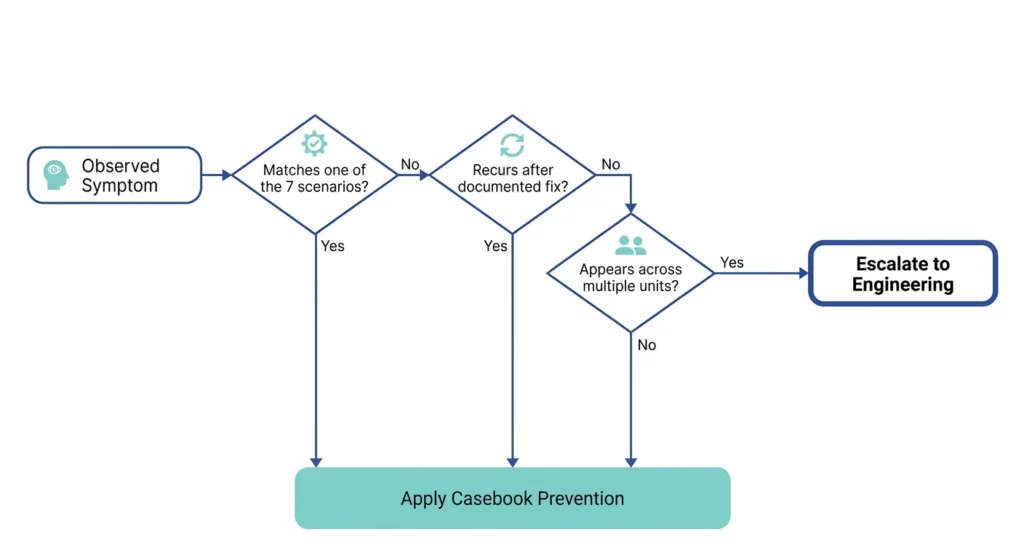

Quando um cenário não se encaixa no manual de casos

Encaminhe o caso à equipe de engenharia, em vez de ficar adivinhando, quando um sintoma de falha não se encaixar claramente em um desses sete padrões, quando o mesmo cenário se repetir na mesma unidade após uma correção documentada ou quando um cenário ocorrer simultaneamente em várias unidades de forma que sugira uma causa raiz comum, além de um erro de instalação isolado.

Para a aquisição e substituição de peças que resolvam várias dessas situações na raiz — porta-fusíveis compatíveis em série, valores nominais de corrente corretamente especificados — a ZeeyiElec oferece linha de acessórios para transformadores abrange toda a família de produtos Bay-O-Net, fabricados de acordo com especificações documentadas. Para obter informações sobre uma seleção mais ampla de acessórios, consulte o guia de seleção de acessórios para transformadores.

Perguntas frequentes

Esses sete cenários se baseiam em falhas reais e documentadas ocorridas em locais específicos?

Não — trata-se de padrões ilustrativos e compostos, elaborados a partir de mecanismos comuns de falha na categoria de produtos Bay-O-Net, e não de relatos de clientes específicos, projetos ou resultados de testes. Eles têm como objetivo auxiliar no reconhecimento de padrões, e não representar um registro específico de incidentes.

Qual desses sete cenários é o mais comum na prática?

Vazamentos na junta após o primeiro ciclo térmico e parafusos de flange apertados com torque insuficiente tendem a ser os problemas mais frequentemente relatados, em grande parte porque ambos decorrem de uma etapa da fase de comissionamento que é fácil de ser ignorada quando se está sob pressão de tempo.

A ocorrência de um único desses cenários significa que o produto está com defeito?

Não necessariamente — a maioria desses cenários remete a uma falha nos processos de instalação, aquisição ou manutenção, e não a um defeito de fabricação. A recorrência em várias unidades da mesma frota é o indício mais forte que justifica uma investigação como problema de processo.

De que forma este livro de casos se relaciona com o fluxo de trabalho do diagnóstico de falhas em campo?

Este manual de casos oferece orientações específicas para o reconhecimento de padrões no Bay-O-Net; o fluxo de trabalho de diagnóstico apresenta o processo geral, passo a passo, para investigar qualquer falha em acessórios assim que um sintoma surgir, sendo aplicável não apenas aos conjuntos do Bay-O-Net.

A estratégia de peças de reposição, por si só, pode evitar o cenário 6 (suporte de substituição incompatível)?

Em grande parte, sim — um plano documentado de padronização de séries, de modo que o estoque de emergência esteja sempre compatível com as séries da frota, aborda diretamente a causa raiz desse cenário, em vez de depender das equipes de campo para detectar uma incompatibilidade sob pressão de tempo.

As inspeções por termografia deveriam ter como alvo específico os terminais da Bay-O-Net?

É uma medida adicional sensata às inspeções térmicas de rotina, já que o superaquecimento dos terminais causado por conexões com torque insuficiente (cenário 7) muitas vezes não apresenta nenhum outro sintoma externo até que as temperaturas já estejam elevadas.
