Paryoyo shiChoisir le bon est un exercice de gestion thermique. Alors que les composants de moyenne tension - comme - sont conçus principalement pour contenir les contraintes diélectriques et empêcher la dérive entre 12 et 36 kV, les composants du côté secondaire fonctionnant entre 1,2 et 3 kV doivent être conçus pour survivre à des charges thermiques massives et continues. Lors des inspections sur le terrain, les défaillances prématurées des bagues du côté basse tension des transformateurs de distribution sont rarement dues à des surtensions ; elles résultent presque exclusivement de surcharges thermiques soutenues qui cuisent l'assemblage et dégradent les joints structurels.
Au cœur de chaque traversée basse tension se trouve une tige conductrice centrale, généralement usinée dans du cuivre électrolytique à haute conductivité ou dans des alliages de laiton spécialisés. Lorsque le courant alternatif circule dans cette tige, il rencontre une résistance électrique, générant de la chaleur selon la formule de chauffage de Joule (P = I2R). Lorsqu'il s'agit de courants de distribution secondaires qui vont fréquemment de 630A à plus de 5000A, même une résistance de contact de quelques micro-ohms (μΩ) se traduit par une dissipation thermique importante et continue.
En outre, le courant alternatif ne se répartit pas uniformément sur la section transversale du conducteur. En raison de l'effet de peau aux fréquences de grille standard de 50 ou 60 Hz, la densité du courant est poussée vers l'extérieur et devient plus élevée à la surface extérieure de la tige. Lorsque le courant nominal spécifié augmente au-delà de 2000A, cet effet s'accentue, réduisant la surface effective de la section transversale et augmentant la résistance au courant alternatif (Rac). Cette réalité physique impose que l'augmentation d'une bague pour des courants plus élevés nécessite une ingénierie précise du diamètre extérieur du conducteur et de la surface terminale, plutôt que de simplement ajouter de la masse à l'âme.

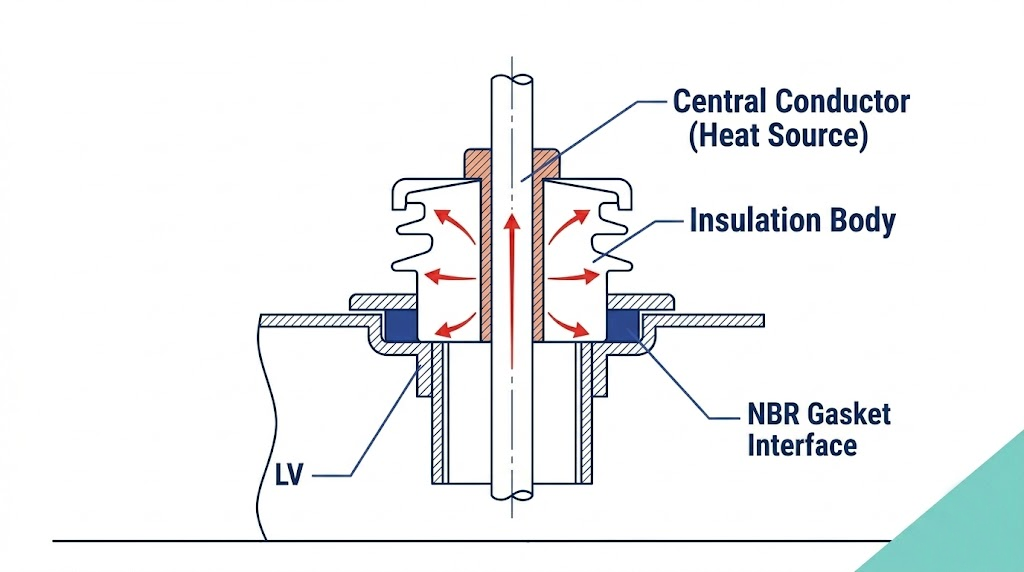

La chaleur générée par la tige du conducteur doit se dissiper en toute sécurité à travers le corps isolant externe de la douille dans le fluide du transformateur environnant et dans l'air ambiant. Si un composant est sous-dimensionné par rapport au profil de charge du site, la chaleur emprisonnée dépassera rapidement l'indice thermique de son système d'étanchéité. Les joints NBR (caoutchouc nitrile-butadiène) standard et les bagues d'étanchéité internes sont généralement conçus pour tolérer des températures de fonctionnement continues maximales comprises entre 105 et 120 degrés Celsius. Un fonctionnement soutenu au-delà de ces limites durcit et fragilise le caoutchouc. Lorsque les joints perdent leur élasticité, la cuve du transformateur perd son étanchéité, ce qui ouvre la porte aux fuites d'huile, à une pénétration accélérée de l'humidité et à d'éventuelles défaillances internes.

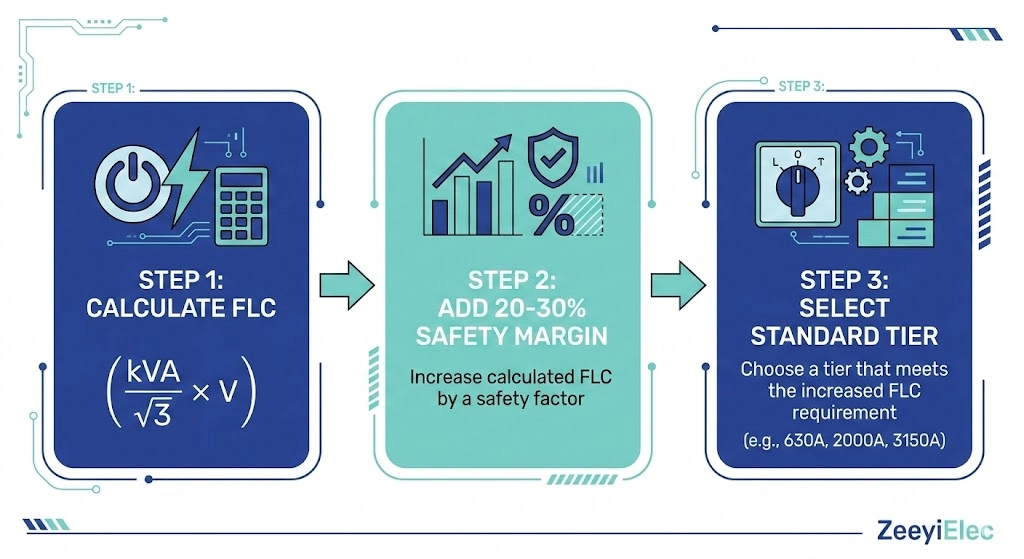

La sélection de la capacité appropriée pour une traversée basse tension nécessite un processus mathématique rigide défini par les données de la plaque signalétique du transformateur et le profil de charge prévu. Les équipes chargées des achats doivent calculer les exigences exactes en matière de courant continu avant de les faire correspondre aux niveaux de fabrication standard.
La première étape consiste à déterminer le courant secondaire de pleine charge (FLC), qui représente le courant continu maximal que le transformateur produira dans des conditions de fonctionnement normales à sa puissance nominale.
Pour les transformateurs de distribution triphasés standard, la formule fondamentale est la suivante :
IFLC = (kVA × 1000) / (√3 × VL-L)
Où ?
Par exemple, si vous spécifiez accessoires pour transformateurs pour une unité de 1250 kVA avec un secondaire de 400 V, le calcul est le suivant : (1250 × 1000) / (1,732 × 400). Cela donne un courant nominal au secondaire d'environ 1804 ampères.
Une erreur fréquente en matière d'approvisionnement consiste à spécifier une douille dont le courant nominal correspond exactement au FLC calculé. Les transformateurs de distribution sont régulièrement soumis à des charges cycliques et à des scénarios de surcharge d'urgence. Selon des guides de chargement tels que [NEED AUTHORITY LINK SOURCE : IEC 60076-7 Loading Guide for Oil-Immersed Power Transformers], les transformateurs à bain d'huile peuvent fonctionner en toute sécurité au-delà de leur capacité nominale pendant des durées spécifiques sans défaillance catastrophique immédiate. Les interfaces des bagues associées ne doivent jamais devenir le goulot d'étranglement thermique au cours de ces événements.
La pratique technique standard exige l'application d'une marge de sécurité minimale de 20% à 30% au-dessus du FLC calculé. Si l'on reprend l'exemple précédent, l'application d'une marge de sécurité de 25% à la charge de 1804A donne une valeur nominale cible de 2255A. Dans ce scénario, un manchon de 2000 A serait exposé à un risque important de surchauffe et de défaillance du joint d'étanchéité pendant les cycles de charge maximale de l'été. L'ingénieur spécificateur doit arrondir à la taille de fabrication standard suivante, qui est généralement une douille de 3150 A, pour garantir une marge thermique adéquate et maintenir l'intégrité du joint à long terme.
[Regard d'expert]
Une fois que le courant secondaire continu est calculé et qu'une marge de sécurité appropriée est appliquée, l'ingénieur doit faire correspondre cette valeur aux niveaux de fabrication standard. Concevoir une douille sur mesure pour chaque profil de charge unique est économiquement irréalisable et introduit des risques inutiles dans la chaîne d'approvisionnement. Par conséquent, les fabricants produisent des accessoires dans des niveaux de capacité standardisés et à haut volume, conçus pour prendre en charge la gamme complète des transformateurs de distribution sans ingénierie personnalisée.
Pour les transformateurs de distribution standard montés sur poteau ou sur socle compact (typiquement de 15 kVA à 500 kVA), les courants secondaires se situent dans des limites bien définies, de niveau inférieur. Les fabricants normalisent les interfaces mécaniques et les diamètres des tiges des conducteurs pour ces applications afin de rationaliser l'installation et de réduire la complexité de l'inventaire.
Les courants nominaux continus les plus courants spécifiés pour les unités de classe de distribution sont les suivants :
Le choix d'un calibre standard de 630 A ou 1000 A permet d'éviter le surcoût et les délais associés à l'achat de composants non standard et de faible volume pour les déploiements de routine des services publics.
Lors de la spécification des traversées secondaires pour les transformateurs industriels, commerciaux et de sous-stations (typiquement de 1000 kVA à 3150 kVA et plus), les courants nominaux continus augmentent rapidement. Ces environnements exigent des sections de conducteur beaucoup plus grandes pour gérer les immenses besoins de dissipation thermique et empêcher la déformation mécanique sous l'effet des forces de court-circuit importantes.
Les niveaux de courant standardisés pour ces applications de classe puissance sont les suivants :
Le choix du niveau approprié garantit la compatibilité structurelle avec les cosses de câble et les connexions de barres omnibus standard de l'industrie, évitant ainsi des modifications coûteuses et dangereuses sur le terrain lors de la mise en service.
Un calcul de courant théorique suppose des conditions de fonctionnement idéales, de type laboratoire : une température ambiante de 20°C à 40°C, un flux d'air illimité et des charges électriques parfaitement sinusoïdales. Dans les déploiements réels, ces conditions idéales existent rarement. Les ingénieurs de terrain doivent appliquer des facteurs de déclassement, c'est-à-dire réduire intentionnellement le courant nominal continu admissible du composant, afin de compenser les réalités environnementales et opérationnelles qui accélèrent la dégradation thermique.
La cause la plus fréquente de défaillance prématurée des bagues secondaires est la chaleur emprisonnée dans l'enceinte de terminaison basse tension du transformateur (la “boîte à câbles” ou la “chambre terminale à air”). Alors que la cuve du transformateur elle-même agit comme un énorme dissipateur de chaleur, l'air à l'intérieur d'un boîtier étanche, classé IP54 ou IP65, stagne. Si le transformateur de distribution est installé à l'extérieur dans un environnement à fort rayonnement solaire (comme au Moyen-Orient ou dans le sud-ouest des États-Unis), la température de l'air ambiant à l'intérieur de l'enceinte étanche peut facilement dépasser 65°C pendant les heures de pointe de l'été.

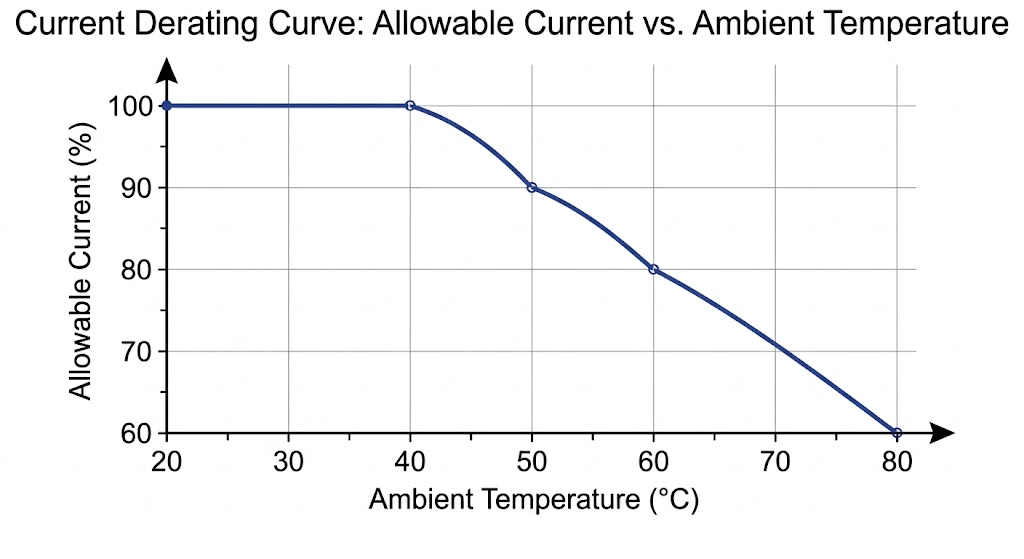

Lorsque la température ambiante de référence augmente, le Delta-T (ΔT) de la bague, c'est-à-dire sa capacité à dissiper son propre I2R dans l'air ambiant - est fortement limitée. Les guides de charge standard [VERIFIER LA NORME : IEEE C57.12.00] basent généralement les valeurs nominales de courant continu sur une température ambiante maximale de 40°C. Pour chaque augmentation de 10°C au-dessus de cette base à l'intérieur de l'enceinte, les ingénieurs appliquent généralement un facteur de déclassement de 5% à 10%. Par conséquent, une douille nominale de 2000 A fonctionnant dans une enceinte de 65 °C peut ne posséder qu'une capacité continue effective et sûre d'environ 1600 A à 1700 A. L'absence de déclassement pour ces effets de l'enceinte conduit directement à la fragilisation des joints et à des fuites d'huile catastrophiques.
Le type de charge électrique connectée au transformateur détermine également si un déclassement est nécessaire. Lorsqu'un transformateur de distribution alimente des installations industrielles modernes, des centres de données ou des réseaux étendus d'entraînement à fréquence variable (EFV), le profil de la charge est fortement non linéaire. Ces charges génèrent une distorsion harmonique importante - des courants à haute fréquence superposés à la forme d'onde fondamentale de 50 ou 60 Hz.
Comme l'effet de peau dépend de la fréquence, ces harmoniques d'ordre supérieur (par exemple, les 3e, 5e et 7e harmoniques) poussent la densité de courant encore plus loin vers la surface extérieure de la tige du conducteur de la douille. Cela augmente considérablement la résistance efficace en courant alternatif (Rac) du composant en cuivre ou en laiton, ce qui génère beaucoup plus de chaleur qu'une charge purement résistive du même ampérage efficace. Lorsque l'on spécifie des traversées secondaires pour des environnements à fortes harmoniques, il est d'usage de surdimensionner le composant d'au moins un niveau de puissance standard (par exemple, choisir une traversée de 3150 A pour une charge non linéaire calculée de 2000 A) afin de s'assurer que la structure peut dissiper l'excès de chaleur harmonique.
[Regard d'expert]
Alors que la section du conducteur central détermine la capacité électrique, le matériau d'isolation qui l'entoure détermine la durée de vie structurelle de la douille sous une contrainte thermique continue. La sélection d'un indice 3150A échoue si le corps de l'isolant se dégrade, se fissure ou perd la compression du joint sous l'effet de la chaleur constante rayonnée par la tige interne. L'utilisation d'une référence robuste aide les ingénieurs à évaluer systématiquement la façon dont les différents matériaux d'isolation gèrent la dilatation thermique et la charge physique associées aux applications à courant élevé.
La porcelaine traditionnelle par voie humide reste le matériau d'isolation dominant pour les accessoires utilitaires. Elle offre une excellente rigidité diélectrique et est pratiquement immunisée contre la dégradation due aux UV dans les réseaux de distribution extérieurs. D'un point de vue thermique, la porcelaine résiste facilement aux températures de fonctionnement de 105°C générées par les charges secondaires standard de 630A à 2000A.
Cependant, la porcelaine est intrinsèquement fragile. Le principal mode de défaillance sur le terrain pour les bagues en porcelaine à courant élevé n'est pas la fusion, mais la fracture mécanique et la dégradation du joint causée par les cycles thermiques. Lorsque la tige centrale en cuivre se dilate et se contracte sous l'effet des fluctuations de l'I2R, les coefficients de dilatation thermique différents entre la tige métallique, le corps en porcelaine et les joints NBR peuvent progressivement desserrer les pièces de fixation internes. Au cours d'une durée de vie de 10 à 15 ans, ce micro-mouvement thermique compromet l'étanchéité du réservoir, entraînant un suintement lent du fluide isolant sur le couvercle du transformateur.
Lorsque les courants secondaires passent de 2 000 à 5 000 A, le poids physique des barres de cuivre attachées ou des multiples barres de 400 mm de diamètre à haute résistance est réduit.2 Le nombre de câbles à haute température augmente considérablement. Dans ces applications à fort ampérage et à fortes vibrations, telles que les transformateurs élévateurs des éoliennes, les centres de données ou les installations industrielles lourdes, les ingénieurs spécifient de plus en plus souvent des bagues coulées en résine époxy ou en nylon haute température (HTN).
Le HTN et l'époxy cycloaliphatique possèdent une résistance à la traction et au porte-à-faux nettement supérieure à celle de la porcelaine. Plus important encore, ils peuvent être moulés directement autour de la tige du conducteur, éliminant ainsi plusieurs interfaces de joints internes. Ces polymères avancés sont conçus pour maintenir la rigidité structurelle à des températures de fonctionnement continues de 130°C à 155°C (classe B ou classe F). Du point de vue de l'installation sur le terrain, les matériaux HTN et époxy permettent aux techniciens d'appliquer en toute sécurité des valeurs de couple de fixation plus élevées - souvent comprises entre 40 N-m et 60 N-m - lors du boulonnage des cosses à broches massives. Ce seuil de couple plus élevé permet une connexion plus serrée et plus sûre sans risque de fissuration du corps isolant, assurant un contact à faible résistance qui empêche les points chauds localisés de se développer dans des conditions de charge maximale.
L'interface terminale - où la douille basse tension du transformateur se connecte au réseau de distribution externe et s'interface avec le service lourd - est la jonction la plus critique du système secondaire. La spécification d'une section de conducteur interne correcte n'est pas pertinente si le point de connexion externe ne peut pas supporter la masse physique ou la résistance de contact électrique des câbles attachés. À mesure que les courants nominaux continus passent de 250 A à plus de 5 000 A, la géométrie des bornes doit passer de simples goujons filetés à d'imposants connecteurs à broches à trous multiples.

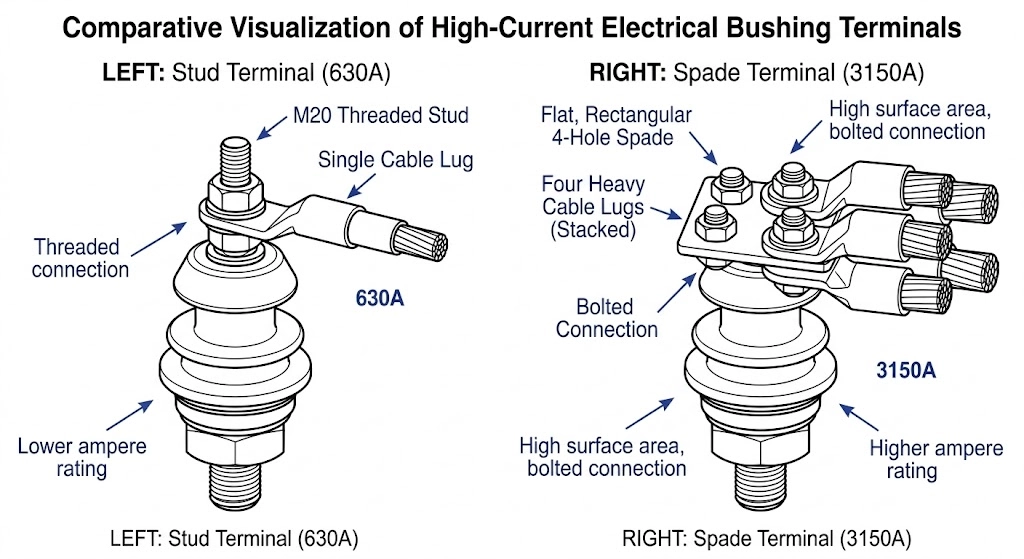

Pour les calibres inférieurs entre 250 A et 1000 A, l'interface standard est un goujon fileté en cuivre ou en laiton. Cette conception est très efficace pour les connexions à un seul câble dans les applications de services publics montées sur socle ou sur poteau.
Le diamètre du goujon est directement lié à la capacité de transport de courant :
Bien que les goujons filetés soient économiques, ils reposent entièrement sur la force de compression d'un seul écrou et d'une seule rondelle pour maintenir un contact à faible résistance. Dans les environnements de terrain soumis à des cycles thermiques importants ou à des vibrations mécaniques, ce point de défaillance unique peut se desserrer. Une connexion 630A desserrée développe rapidement une résistance de contact élevée, entraînant un échauffement localisé, une oxydation de la borne et finalement une brûlure. Par conséquent, les techniciens doivent respecter strictement les spécifications de couple et utiliser des rondelles Belleville pour maintenir une pression de contact continue.
Lorsque le courant secondaire calculé dépasse 1000 A, un seul câble n'est plus pratique physiquement ni efficace électriquement en raison de l'effet de peau et des contraintes d'acheminement. Les ingénieurs doivent passer à des parcours de câbles parallèles ou à des barres omnibus rigides. Pour cela, il faut passer des goujons filetés aux cosses plates à plusieurs trous (souvent appelées cosses NEMA sur les marchés ANSI ou drapeaux DIN standard).
Ces configurations offrent la surface massive nécessaire pour boulonner solidement plusieurs cosses robustes :
La spécification d'une borne spade garantit que la connexion boulonnée a une surface de section et une pression de contact suffisantes pour transférer en toute sécurité les courants continus extrêmes sans dépasser les limites thermiques des joints structurels de la douille.
Pour éviter des retards coûteux dans les achats et garantir la compatibilité des composants, il est essentiel d'établir un profil technique complet avant d'émettre une demande de devis. Les paramètres manquants obligent les fournisseurs à faire des suppositions, ce qui conduit souvent à des inadéquations au niveau du site qui interrompent l'installation.
Avant de prendre contact avec un fournisseur ou de naviguer sur le site de l'OEM/ODM, consolidez les points suivants :
Le fait d'apporter une fiche technique complète à votre fabricant garantit que les bagues livrées fonctionneront de manière fiable tout au long du cycle de vie du transformateur, sans rupture thermique.
Le choix d'une valeur nominale sans marge de sécurité entraîne une surchauffe importante pendant les cycles de surcharge standard des services publics ou en cas de température ambiante élevée. La pratique technique standard impose d'ajouter une marge de 20% à 30% au-dessus du courant de pleine charge calculé afin d'assurer la stabilité thermique à long terme et d'éviter la fragilisation des joints.
Oui, les courants nominaux plus élevés exigent une section transversale nettement plus grande pour le conducteur central en cuivre ou en laiton afin de minimiser la résistance électrique et la production de chaleur qui en découle. Par conséquent, le corps isolant environnant et le diamètre du trou de montage requis sur le couvercle de la cuve du transformateur doivent également augmenter pour s'adapter à la tige plus volumineuse.
Les charges non linéaires génèrent des courants harmoniques à haute fréquence qui exacerbent l'effet de peau et augmentent considérablement les pertes par échauffement I²R dans le conducteur central. Lors de l'alimentation d'entraînements industriels lourds à fréquence variable ou de centres de données, les ingénieurs surdimensionnent généralement la douille d'un niveau de puissance standard (par exemple, en passant de 2000 A à 3150 A) afin d'absorber cette contrainte thermique excessive en toute sécurité.
Oui, le surdimensionnement d'un manchon est parfaitement sûr sur le plan électrique et offre une excellente marge thermique au système de transformateur. Cependant, il nécessite une plus grande découpe de montage sur le réservoir et peut entraîner des coûts de composants inutiles, de sorte qu'il ne devrait généralement être fait que si l'on standardise l'inventaire ou si l'on anticipe les futures mises à niveau de la charge du transformateur.
Lorsque le courant continu dépasse 1000 A, la taille physique et le nombre de câbles parallèles nécessaires pour supporter la charge augmentent considérablement. Les cosses à broches multitrous offrent la surface plane nécessaire pour boulonner solidement plusieurs cosses de câbles robustes (tels que des conducteurs de 400 mm²), en assurant une faible résistance de contact et en évitant les points chauds dangereux.
Alors que le courant nominal de base dépend strictement de la charge électrique, les installations à l'intérieur d'armoires non ventilées ou sous rayonnement solaire direct souffrent de températures ambiantes élevées. Cette température de base plus élevée réduit la capacité de refroidissement effective de la bague, ce qui nécessite souvent un facteur de déclassement de 5% à 10% ou oblige à choisir la taille standard supérieure pour éviter une défaillance du joint.
