Was ist ein Transformatorventil? Funktionen in Ölgefüllten Transformatoren

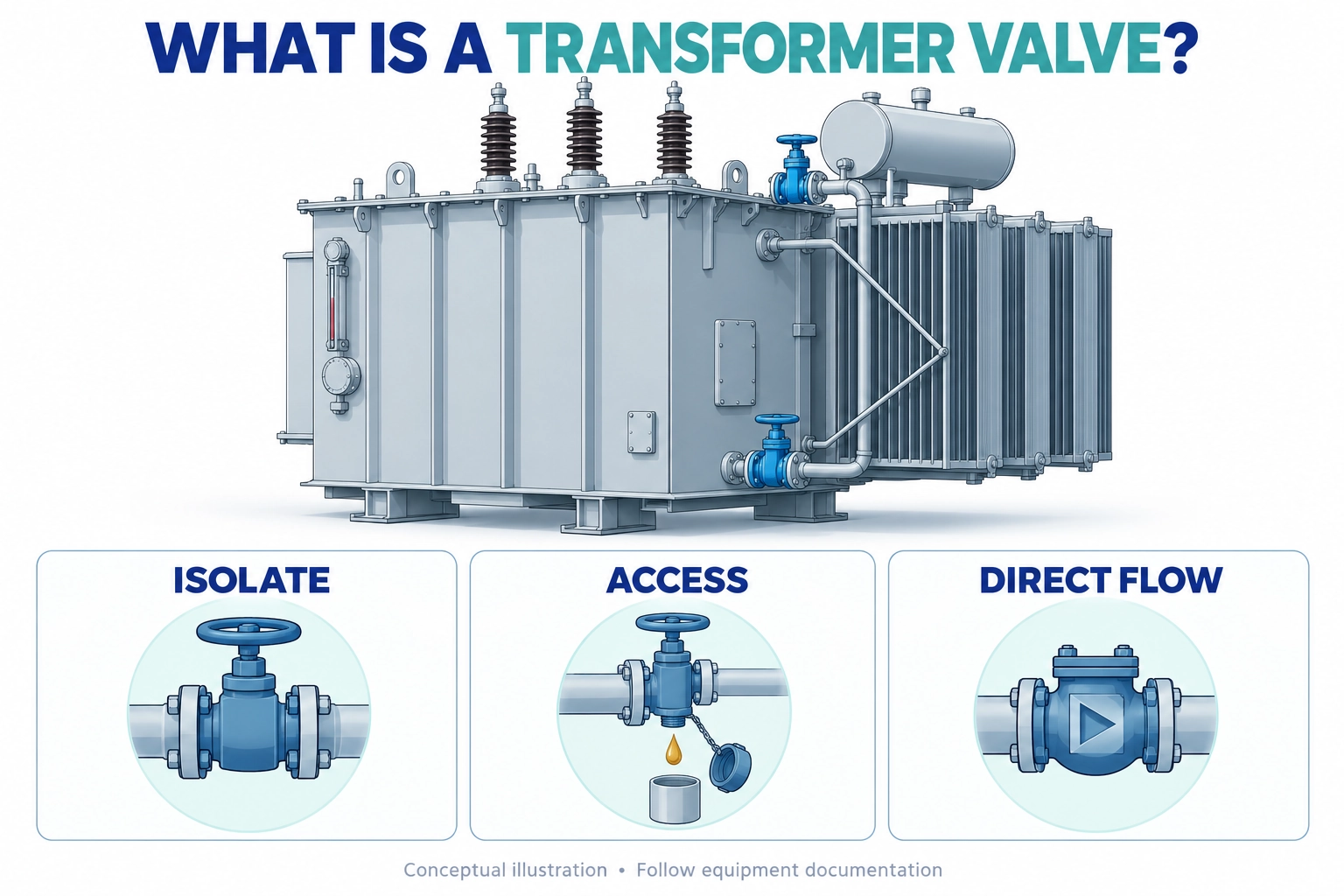

Ein Transformatorventil ist eine mechanische Vorrichtung, die einen bestimmten Flüssigkeitsweg in einem ölgekühlten Transformator steuert. Je nach Bauart und Einbauort kann es einen Kühlzweig absperren, den Zugang für die Entleerung oder Probenahme ermöglichen oder den Rückfluss verhindern. Seine Funktion muss anhand der Anlagenzeichnung und nicht allein anhand seines Aussehens verstanden werden.

Diese Erläuterung richtet sich an Ingenieure, Instandhaltungsplaner und Einkäufer, die wissen müssen, welche Funktion ein eingebautes Ventil erfüllt, bevor sie über Wartungs- oder Austauscharbeiten sprechen. Sie erläutert Funktionen und Grenzen, ohne jedoch bestimmte Ventilstellungen, Schaltabläufe oder eine allgemeingültige Beschaffungsspezifikation vorzuschreiben.

Wie ein Transformatorventil mit dem Ölsystem zusammenhängt

Die Isolierflüssigkeit erfüllt zwei miteinander verbundene Aufgaben: Sie trägt zur elektrischen Isolierung bei und leitet Wärme vom aktiven Teil zu den Kühlflächen ab. Ein Ventil wirkt auf einen Flüssigkeitskanal ein; es unterbricht den Stromkreis des Transformators nicht. Das Schließen einer Ölverbindung bewirkt daher keine elektrische Trennung.

Der Tank, die Verbindungsleitungen, der Heizkörper oder Kühler sowie die Wartungsarmaturen bilden eine vom Transformatorhersteller festgelegte Anordnung. Bei einigen Ausführungen kommt die natürliche Zirkulation zum Einsatz, während andere mit Pumpen ausgestattet sind. Die Bedeutung eines Ventils hängt davon ab, wo es innerhalb dieser Anordnung angeordnet ist und welche Geräte sich auf beiden Seiten befinden.

Der Ort bestimmt die Aufgabe

Eine Verbindung zwischen dem Tank und einem abnehmbaren Kühler kann eine Absperrvorrichtung umfassen. Ein Auslass im unteren Bereich kann den Zugang zur Entleerung ermöglichen. Eine separate Probenahmevorrichtung kann das Entnehmen von Öl nach einem vorgeschriebenen Verfahren ermöglichen. Ähnlich aussehende Bauteile können unterschiedliche Funktionen erfüllen, und eine kombinierte Ablass- und Probenahmevorrichtung kann mehr als einen geregelten Durchgang enthalten.

Diese Komponenten gehören zum größeren Zubehörsystem für Transformatoren. Sie dienen dem Flüssigkeitsmanagement sowie der Anbindung an elektrische Schnittstellen, der Überwachung und dem Schutz, doch ihre mechanischen Abnahmekriterien unterscheiden sich von den dielektrischen Nennwerten, die für Durchführungen oder Kabelendverschlüsse gelten.

Lesen Sie die vollständige Schaltungsbeschreibung

In einer Anlagenskizze sollten die Leitung, der Anschluss und die zugehörige Komponente gekennzeichnet sein. In der Betriebs- oder Wartungsanleitung wird dann der für die jeweilige Aufgabe zulässige Zustand erläutert. Weder ein Foto noch die Tatsache, dass sich ein Griff leicht drehen lässt, können diese Anforderungen belegen.

So kann beispielsweise ein Kühlzweig, der unbeabsichtigt isoliert bleibt, seinen vorgesehenen Beitrag zur Wärmeübertragung verlieren. Ob sich dies auf die zulässige Belastung auswirkt, hängt von der Auslegung der Anlage und den Betriebsbedingungen ab; dies lässt sich nicht allein anhand des Fotos des Ventils berechnen.

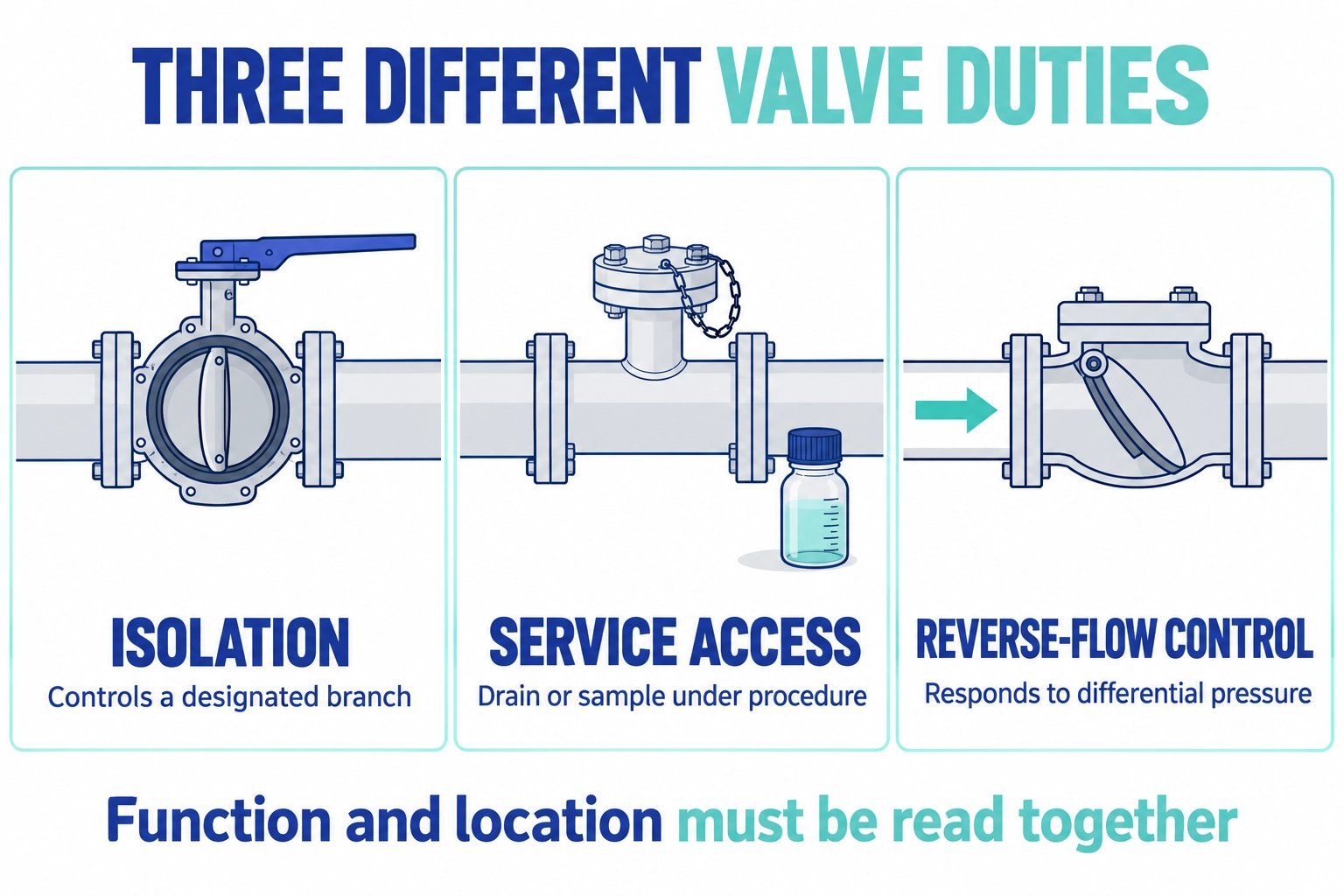

Drei Funktionen von Transformatorventilen, die man nicht verwechseln sollte

Der Begriff „Transformatorventil“ bezeichnet eine Anwendungsart und nicht einen bestimmten inneren Mechanismus. Absperrung, Wartungszugang und Rückflussverhinderung sind unterschiedliche Funktionen, selbst wenn zwei Produkte dieselbe Nennanschlussgröße aufweisen.

Funktionsvergleich

Bei Schmetterlingsventilen kommt eine rotierende Scheibe zum Einsatz, während bei Kugelventilen eine Kugel mit Bohrung verwendet wird. Die Begriffe „Ablass“ und „Probenahme“ beziehen sich auf den Verwendungszweck: Das eigentliche Absperrelement kann unterschiedlich aufgebaut sein. Ein Rückschlagventil reagiert in der Regel auf den Druckunterschied über seinem Absperrelement und nicht auf eine manuell gewählte Griffstellung.

Diese Definitionen bedeuten nicht, dass die Geräte untereinander austauschbar sind. Ein Einweggerät erfordert die richtige Ausrichtung und die richtigen Einsatzbedingungen. Eine Probenahmevorrichtung muss zur jeweiligen Entnahmemethode passen. Eine Isolationsarmatur muss für den vorgesehenen Einsatz die vorgeschriebene Dichtungsleistung aufweisen.

Für Probenahmen, IEC 60475:2022 befasst sich mit der Entnahme von Proben der Isolierflüssigkeit aus elektrischen Anlagen, einschließlich Transformatoren. Klären Sie, welches Probenahmeverfahren für das Projekt gilt, bevor Sie die Anordnung der Entnahmestellen festlegen.

Eine praktische Unterscheidung

Angenommen, in einer Zeichnung wird ein Anschlussstück als Probenahmeanschluss bezeichnet, während ein Einkäufer es lediglich als kleines Kugelventil beschreibt. Bei einer Bestellung anhand dieser Beschreibung könnten die für das Probenahmeverfahren erforderliche Auslassanordnung, die Schutzkappe oder der Anschluss außer Acht gelassen werden. Wenn man zunächst die Funktion festlegt, verhindert man, dass ein optisch plausibler Ersatz zur Standardwahl wird.

[Expertenmeinung: Eine anschauliche Betrachtung der Identifizierung]

• Ein Planer erhält ein Nahaufnahmefoto ohne Ausrüstungsetikett oder Standortangabe.

• Als nächster aussagekräftiger Beweis dienen die Zeichnungsreferenz und ein Foto, das einen größeren Bereich des Standorts zeigt, nicht jedoch ein angenommenes Ersatzmodell.

• Dies ist ein hypothetisches Beispiel für eine Bewertung und keine gemeldete Installation von ZeeyiElec.

Warum Dichtheit und Flüssigkeitsverträglichkeit wichtig sind

Ein Transformatorventil kann mehrere unterschiedliche Dichtungsstellen aufweisen. Das Gehäuse oder der Deckel hält die Flüssigkeit zurück; die Spindeldichtung verhindert Leckagen um die Betätigungswelle herum; die Flanschdichtung dichtet die Verbindung ab; der Ventilsitz regelt den Durchfluss durch das geschlossene Element. Ein zufriedenstellendes Ergebnis an einer Dichtungsstelle bedeutet nicht, dass dies auch für die anderen gilt.

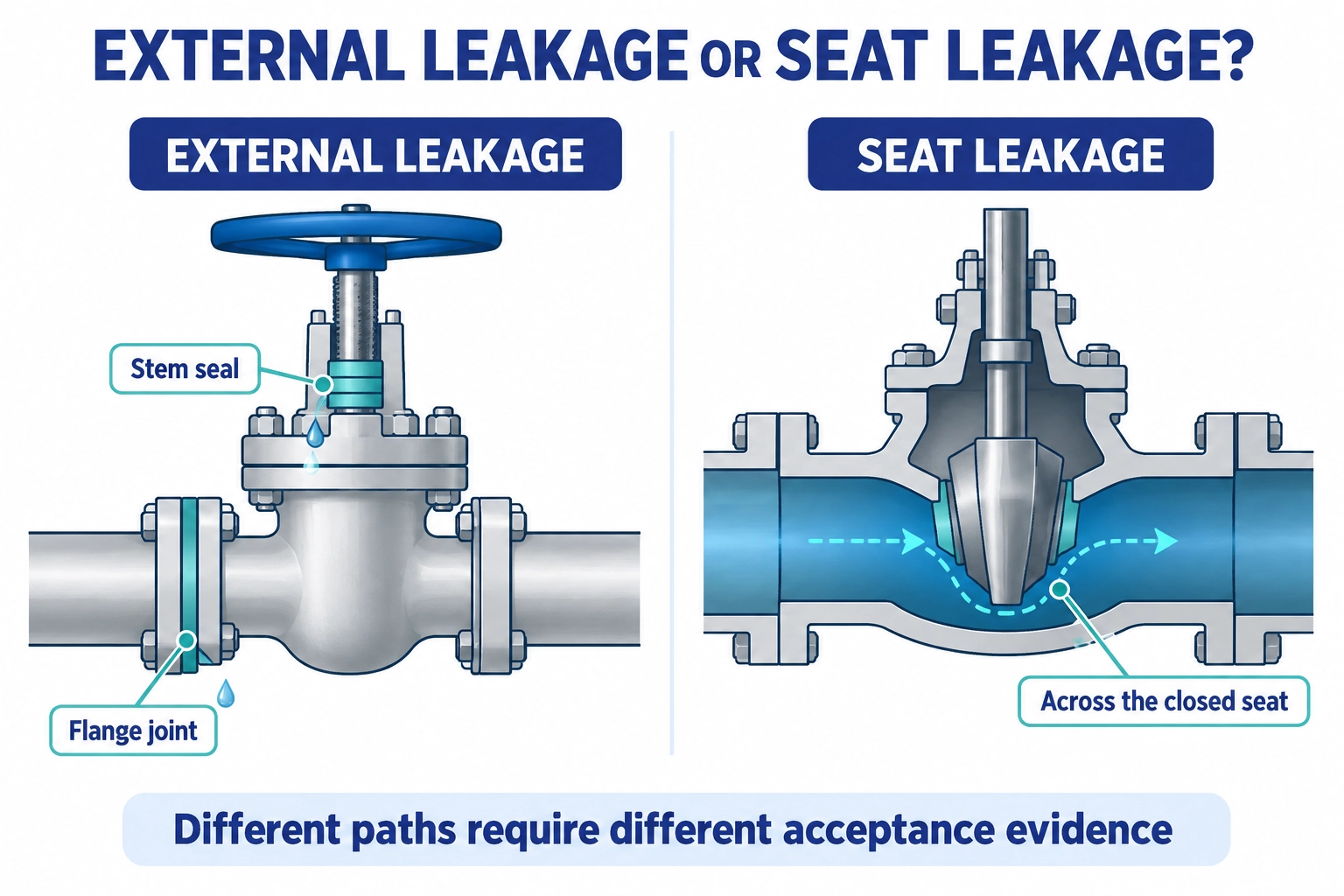

Externe Leckage und Sitzleckage

Öl, das außerhalb der Baugruppe sichtbar ist, kann von einem Schaft, einer Dichtung oder einem nahegelegenen Bauteil stammen. Eine interne Sitzleckage dringt hingegen durch das geschlossene Ventil in den angeschlossenen Kanal. Die Außenseite kann trocken bleiben, selbst wenn der geschlossene Sitz etwas Flüssigkeit durchlässt.

Außenabdichtung und Sitzdichtung erfüllen unterschiedliche Funktionen. Die angezeigte Schließstellung eines Ventils allein sagt noch nichts über dessen Dichtungsleistung aus. Überprüfen Sie die jeweilige Dichtungsausführung, die Prüfbedingungen und die Abnahmekriterien in der Dokumentation für das jeweilige Ventilmodell.

Die Kompatibilität bezieht sich auf die gesamte Baugruppe

Die zu dichtende Flüssigkeit, die Betriebstemperatur, die Druckbelastung und die Einsatzbedingungen beeinflussen die Eignung von Dichtungen und medienberührten Werkstoffen. Die Bezeichnung eines Elastomers allein ist kein ausreichender Anhaltspunkt: Die gewählte Mischung, die Dichtungsausführung und die vom Hersteller angegebene Anwendungsbestimmung spielen ebenfalls eine Rolle. Eine Zulassung für Mineralöl sollte nicht stillschweigend als Zulassung für einen Ester oder eine andere Flüssigkeit gelten.

Auch die Druck- und Vakuumtauglichkeit muss separat überprüft werden. Ein Ventil, das für den normalen Flüssigkeitskreislauf geeignet ist, eignet sich nicht automatisch für alle am Transformator angewandten Prozess- oder Evakuierungsbedingungen. Entnehmen Sie die angegebene Betriebsart dem Arbeitspaket und vergleichen Sie diese mit der genauen Komponentendokumentation.

In diesem Artikel werden bewusst keine allgemeingültigen Angaben zu Drehmoment, Druck, Leckagetoleranz oder Prüfdauer gemacht. Diese Werte beziehen sich auf die jeweilige Konstruktion und das genehmigte Abnahmeverfahren und nicht auf eine allgemeine Definition des Bauteils.

So lassen sich die Position und der Zustand von Transformatorventilen interpretieren

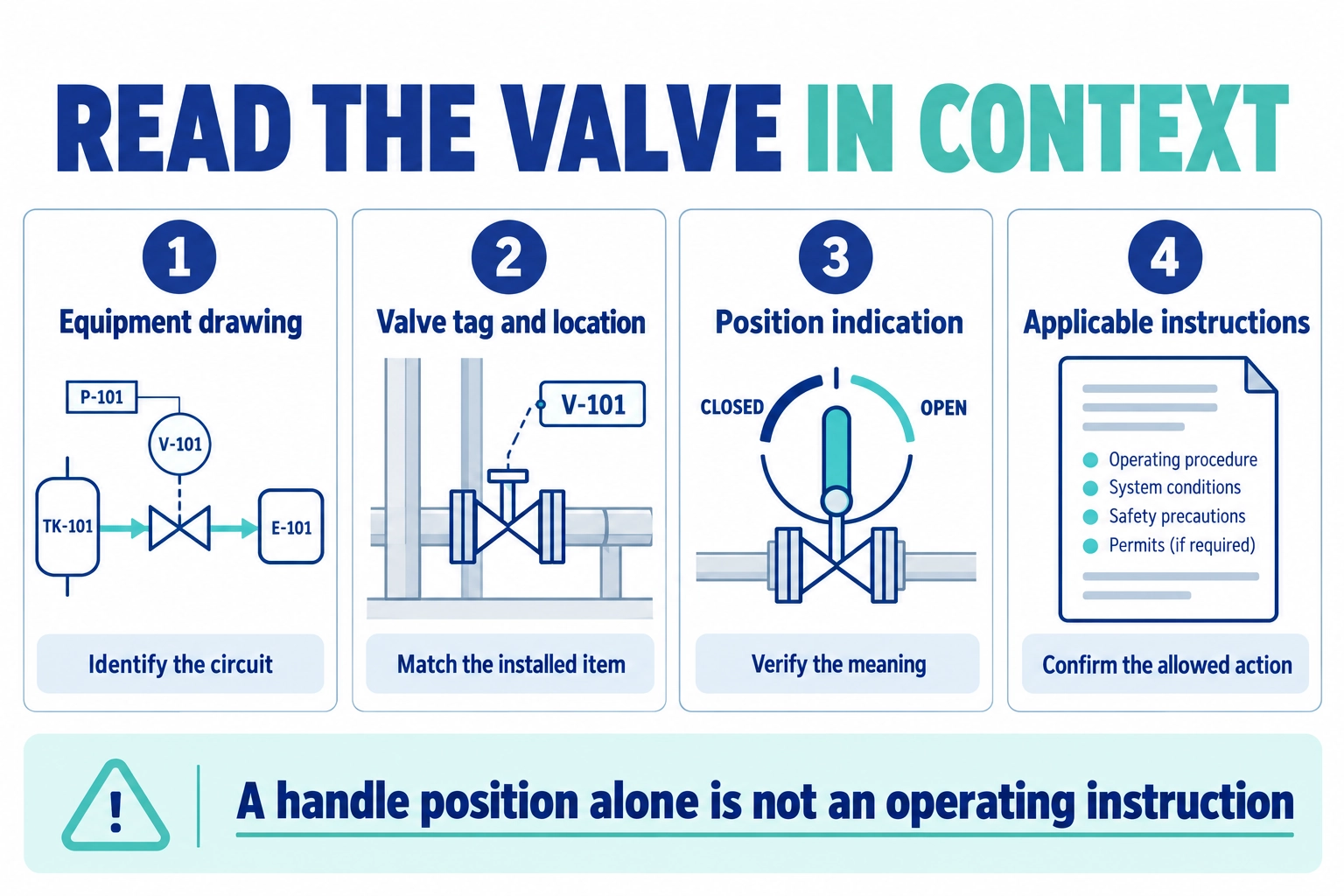

Um ein Transformatorventil zu verstehen, muss man zunächst seine Kennzeichnung, dann seine Lage, seine Anzeige und schließlich seine Bedienungshinweise betrachten. Ein Handgriff kann ein nützlicher Anhaltspunkt sein, doch seine Bedeutung hängt vom Mechanismus und der Art der Anbringung der Anzeige ab. Gehen Sie nicht davon aus, dass alle Ventiltypen denselben Hub, dieselbe Ausrichtung oder dieselben Positionskonventionen aufweisen.

Eine Position ist kein Beweis für die Bereitschaft

Eine sichtbare Markierung für „offen“ oder „geschlossen“ gibt den angezeigten Zustand wieder. Sie stellt jedoch keinen eigenständigen Nachweis für eine korrekte innere Verriegelung, eine zulässige Sitzleckage oder die Betriebsfreigabe der Anlage dar. Eine fehlende oder beschädigte Anzeige sollte als Ungewissheit vermerkt werden, anstatt durch eine Schätzung auf der Grundlage einer ähnlichen Anlage ersetzt zu werden.

Ebenso ist eine Schutzkappe Teil einer Anschlussanordnung und kein Hinweis darauf, dass alle vorgeschalteten Absperrvorrichtungen überprüft wurden. Lesen Sie die entsprechenden Anweisungen, bevor Sie Kappen, Stopfen oder Anschlüsse entfernen. Der Flüssigkeitskreislauf kann unter Druck stehen, heiße Flüssigkeit enthalten oder Zustände aufweisen, die von außen nicht erkennbar sind.

Halten Sie Beobachtungen getrennt von Schlussfolgerungen fest

Zu den nützlichen Beobachtungen zählen das Typenschild, die Ventilkennzeichnung, der Standort, die angegebene Position, der sichtbare äußere Zustand und der Zeitpunkt der Inspektion. Machen Sie eine Gesamtansicht des Standorts sowie eine Nahaufnahme der identifizierenden Merkmale. Dokumentieren Sie, was Sie gesehen haben, ohne jeden Fleck als aktives Leck oder jede verfärbte Dichtung als bestätigten Defekt zu bezeichnen.

[Expertenmeinung: Ein anschaulicher Zustandsbericht]

• Ein Foto zeigt Ölflecken unterhalb einer Flanschverbindung.

• Der Bericht sollte den Ort des Flecks angeben und die Umstände dokumentieren, ohne die Flanschdichtung als nachgewiesene Ursache zu benennen.

• Das zuständige Team legt die Prüfmethode und die Korrekturmaßnahmen gemäß der Anlagenrichtlinie fest.

Was ein Transformatorventil nicht ersetzt

Ein Bauteil des Ölsystems sollte nicht mit einem elektrischen Schutz, einer Druckentlastungsvorrichtung oder einer Betriebsgenehmigung verwechselt werden. Diese Funktionen können zwar nahe beieinander am selben Tank angeordnet sein, doch bedeutet die räumliche Nähe nicht, dass ihre Aufgaben gleichwertig sind.

Halten Sie die Grenzen zwischen Flüssigkeiten und Elektrik klar getrennt

Ventile ersetzen weder die Abschaltung, die Erdung, die Überprüfung der Spannungsfreiheit noch andere elektrische Sicherheitsvorkehrungen am Standort. Für jede Wartungsmaßnahme sind die vom zuständigen Team genehmigten Arbeitsbedingungen erforderlich. Dieser Artikel legt keine sichere Vorgehensweise für das Öffnen eines Tanks oder den Betrieb eines Flüssigkeitskreislaufs fest.

Diese Unterscheidung ist auch bei Verpackungsschnittstellen hilfreich. Ein Projekt kann sowohl armseitige Anschlüsse als auch Zubehör für Kabelverbindungen, doch die für die jeweilige Überprüfung erforderlichen Nachweise sind unterschiedlich. Das Ergebnis einer Ventilprüfung sagt nichts über den Zustand einer Kabelverbindung aus, und eine elektrische Prüfung kann nicht den Zustand jeder mechanischen Dichtung feststellen.

Definition und Auswahl getrennt halten

Die Kenntnis der Anforderungen ist der erste Schritt, nicht die fertige Spezifikation. Die Nenngröße sagt nichts über die Flanschbohrung, die Baulänge, die Dichtungsanordnung, die zulässige Belastung oder den Freiraum für die Bedienung aus. Zwei Teile können dieselbe Größenbezeichnung haben, ohne dass sie in dieselbe Baugruppe passen.

Verwenden Sie für die nächste Entscheidungsphase die Leitfaden zur Auswahl von Transformatorzubehör um die Armatur in den größeren Kontext der Anlagenspezifikation einzuordnen. Diese Definitionsseite konzentriert sich weiterhin auf das Verständnis der installierten Funktion; für die produktspezifische Auswahl sind die entsprechenden Ventilzeichnungen und Abnahmeanforderungen erforderlich.

Beschreiben Sie die Funktion des Transformatorventils, bevor Sie Support anfordern

Bei einer Anfrage zu einer Transformatorröhre sollte das Bauteil seinem Schaltkreis zugeordnet werden, anstatt sich auf ein Ausschnittbild und eine vermutete Bezeichnung zu stützen. Geben Sie bitte die Transformator-Identifikationsnummer, das Typenschild oder die Kennzeichnung der Röhre, relevante Zeichnungen, Fotos der Anschlüsse, die Isolierflüssigkeit sowie den Zweck der Anfrage an.

Ein prägnanter Bestimmungsleitfaden

Verwenden Sie die ZeeyiElec-Ventilproduktfamilie als Ausgangspunkt für die Erörterung der verfügbaren Konfigurationen. Senden Sie den Identifikationsdatensatz an ZeeyiElec, damit dieser auf Übereinstimmung mit der Dokumentation und dem Lieferumfang geprüft werden kann. Der Gerätehersteller und der zuständige Betreiber müssen weiterhin die vereinbarte Regelung sowie etwaige zulässige Wartungsmaßnahmen festlegen.

Häufig gestellte Fragen

Ist ein Transformatorventil ein elektrisches Schaltgerät?

Nein. Da es einen Flüssigkeitsdurchgang oder einen Versorgungsanschluss regelt, lässt sich anhand seiner Stellung nicht feststellen, ob die elektrische Anlage abgeschaltet ist oder ob an ihr sicher gearbeitet werden kann.

Warum kann ein Transformator mehrere verschiedene Ventile haben?

Je nach Standort können die Isolierung von Kühlkreisläufen, Entwässerung, Probenahme oder Rückflusssicherung erforderlich sein. Aus der Anlagenzeichnung geht hervor, welche Funktionen in der jeweiligen Auslegung vorgesehen sind.

Verhindert ein geschlossenes Ventil immer jedes Leck?

Nein. Die äußere Abdichtung und Leckagen über den geschlossenen Sitz hinweg sind zwei verschiedene Dinge, und die Abnahme hängt von der vorgegebenen Konstruktion und den geltenden Prüfkriterien ab.

Sind Ölprobenentnahme und Ölablass ein und dasselbe?

Nein. Beim Ablassen wird Flüssigkeit zu Wartungszwecken entnommen, während die Probenahme den festgelegten Entnahmemethoden und Qualitätsanforderungen entsprechen muss; eine Kombinationsarmatur muss für beide vorgesehenen Aufgaben geeignet sein.

Kann ein Rückschlagventil ein Absperrventil ersetzen?

Gehen Sie nicht davon aus. Ein Rückschlagventil reagiert auf Differenzdruck und Durchflussrichtung, während eine Absperranordnung die für die Anlage festgelegten Betriebsgrenzen erfüllen muss.

Anhand welcher Informationen lässt sich ein unbekanntes Transformatorventil identifizieren?

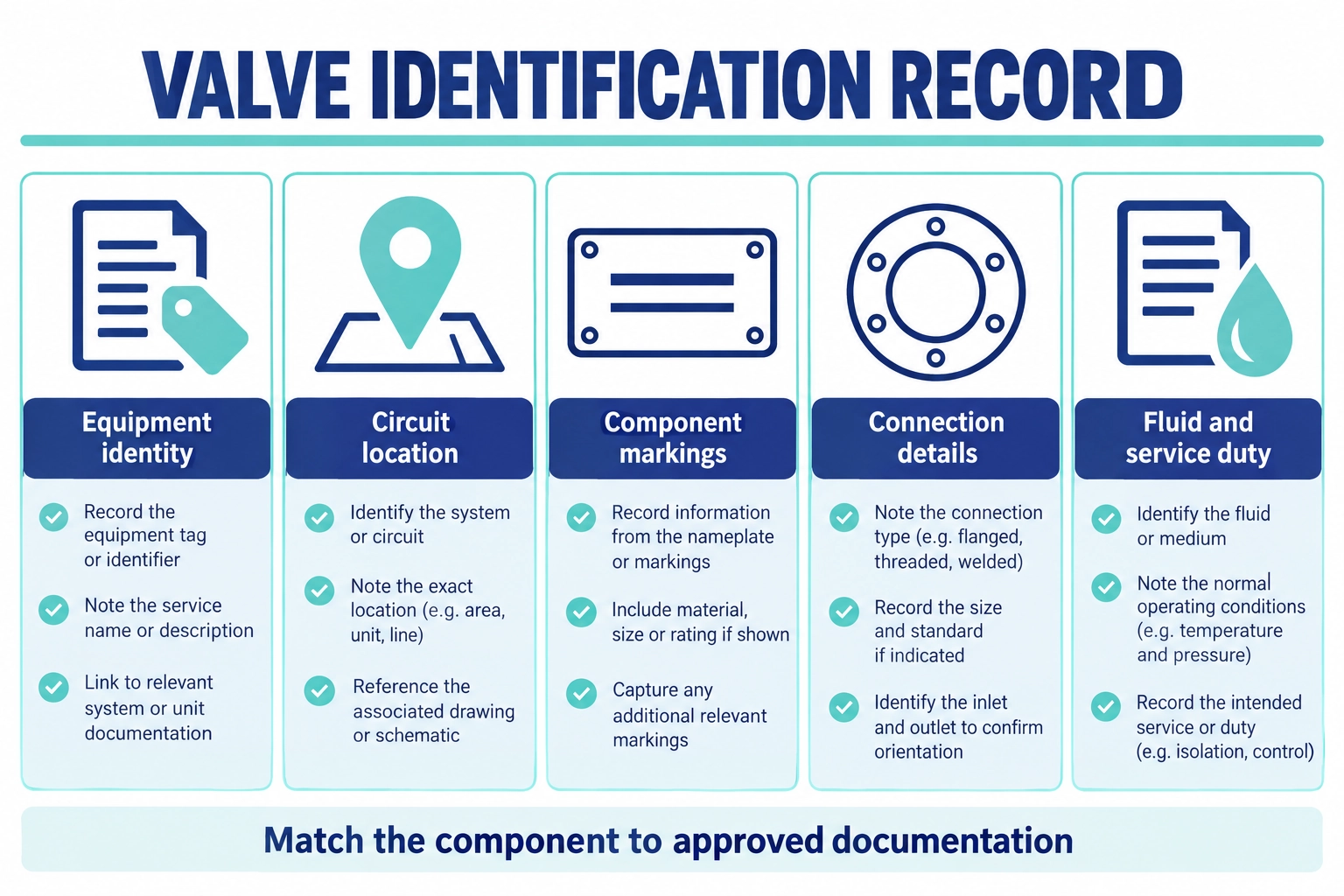

Beginnen Sie mit dem Typenschild des Geräts, der Einbauortskizze, den Kennzeichnungen der Komponenten, den Anschlussdetails und aussagekräftigen Fotos. Diese Unterlagen dienen der Identifizierung, doch müssen in den genehmigten Unterlagen die Nennleistungen und die Eignung als Ersatzteil nachgewiesen werden.
