UnterYo-Yo-ShiTIEC-Normen für Transformatorzubehör Sie variieren je nach Komponente – eine Durchführung, ein Stufenschalter, eine Sicherungsbaugruppe und ein Lasttrennschalter werden jeweils nach ihrer eigenen Norm geprüft, unabhängig von der für den Transformator geltenden Norm IEC 60076. Dies ist bei der Beschaffung von Bedeutung: Eine Bestellung, in der lediglich die Transformatornorm angegeben ist, lässt die Anforderungen an die dielektrischen, mechanischen und Unterbrechungseigenschaften auf Zubehör-Ebene unbestimmt; genau diese Lücke führt später im Projektverlauf zu nicht übereinstimmenden Prüfzertifikaten.
Die Grundnorm für Transformatoren legt Parameter auf Systemebene fest: Isolationsniveaus, Temperaturanstiegsgrenzwerte, allgemeine Bauweise. Ein Verteiltransformator im Bereich von 100 kVA bis 2500 kVA arbeitet typischerweise innerhalb eines Wicklungstemperaturanstiegsgrenzwerts von etwa 65 K – ein Wert, der aus der allgemeinen Transformatorennorm stammt und nicht aus einem Zusatzdokument. Dieser Wert sagt nichts über den Kriechweg der Durchführungen (den kürzesten Oberflächenweg zwischen leitenden Teilen über die Isolierung hinweg), die Lebensdauer des Lasttrennschalters oder den Unterbrechungsstrom der Sicherung aus. Diese Angaben sind in separaten, gerätespezifischen Normen geregelt, weshalb Angebotsanfragen, die sich ausschließlich auf die Transformatornorm beziehen, regelmäßig unvollständig zurückkommen.

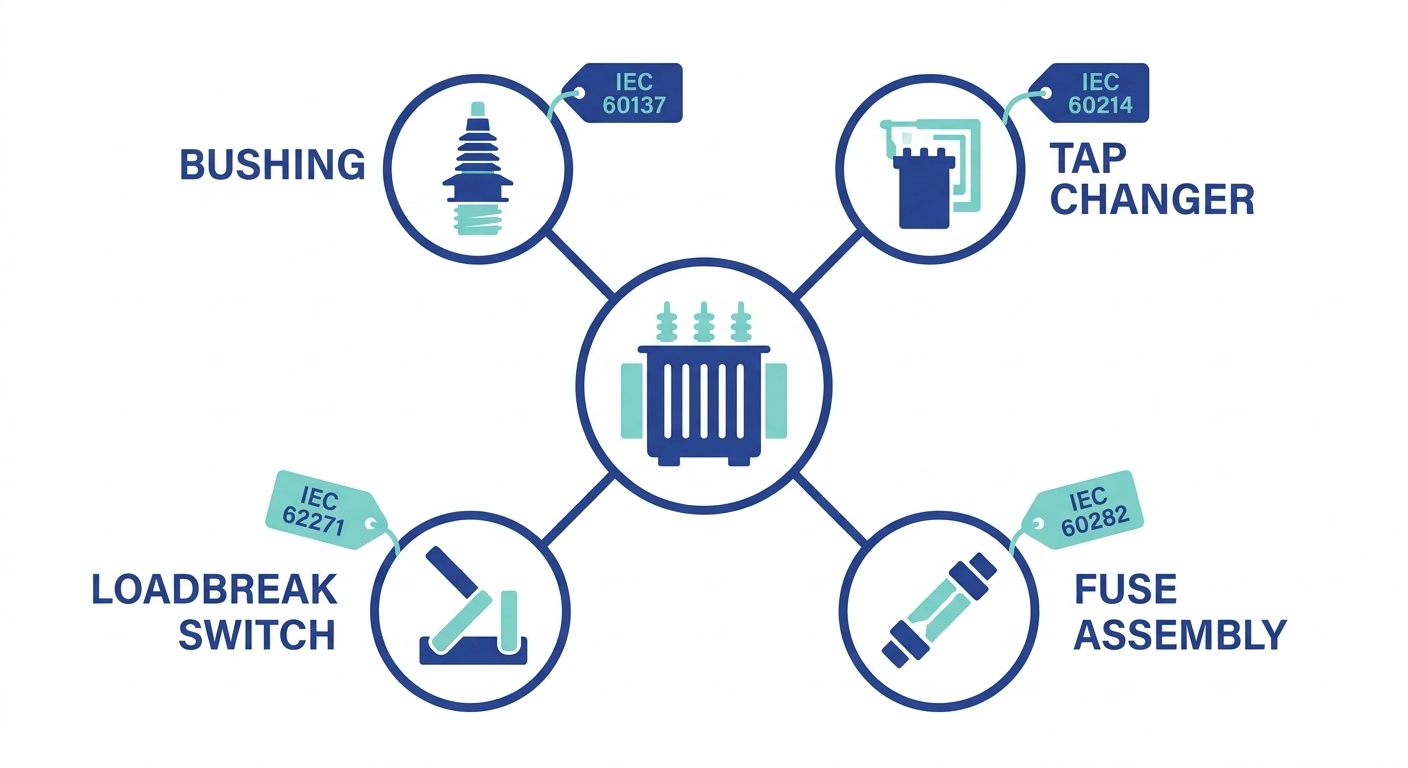

In den folgenden Abschnitten sind die Normen nach Produktfamilien gegliedert – Durchführungen, Schalt- und Schutzgeräte sowie Kabelzubehör –, sodass ein Beschaffungsingenieur direkt zu der für das jeweilige Bauteil relevanten Norm gelangen kann. Die Zubehör für Transformatoren Das Produktangebot deckt die Bereiche ab, in denen diese Produktfamilien zum Einsatz kommen: Durchführungen, Durchführungsschächte, Sicherungsbaugruppen, Schalter und Stufenschalter, wobei für jedes Produkt eigene Normen gelten, sobald die grundlegenden Anforderungen an Transformatoren erfüllt sind.
Die Norm IEC 60076 ist die grundlegende Norm für Leistungstransformatoren, und ihr Geltungsbereich legt die Grenze fest, jenseits derer anwendungsspezifische Normen greifen – also den Punkt, an dem bei einer Angebotsanfrage oder einer Zeichnungsprüfung ein zweiter Verweis auf Komponentenebene erforderlich ist.
Die Normenreihe IEC 60076 betrachtet den Transformator als System: Allgemeine Anforderungen (IEC 60076-1: Leistungstransformatoren – Allgemeine Anforderungen), Temperaturanstieg (Teil 2) und Isolationswerte durch dielektrische Prüfungen (Teil 3). Ein nach dieser Normenreihe spezifizierter Verteiltransformator weist typischerweise einen Basisimpulswert (BIL) im Bereich von 95 kVp bis 170 kVp für Geräte der 15-kV- bis 25-kV-Klasse auf, und dieser Wert dient als Referenzpunkt, dem die Zubehörnormen entsprechen müssen.
Die Norm IEC 60076 legt fest, welchen Belastungen der Transformator als Ganzes standhalten muss – sie enthält keine Angaben zum Drehmoment der Durchführungen, zu den Schaltzyklen des Stufenschalters oder zur Unterbrechungszeit der Sicherung. Sobald ein Systemparameter wie der BIL gemäß 60076 festgelegt ist, übernimmt die Zubehöchnorm diesen Wert als Eingabe und wendet ihr eigenes Prüfverfahren an. Eine Durchführung, die beispielsweise auf ein System mit einem BIL von 125 kVp abgestimmt ist, wird anhand der im Durchführungsstandard festgelegten Impulsfestigkeitsprüfung qualifiziert und nicht erneut gemäß 60076 geprüft.
[Experteneinblick]
- Eine Zeichnung, in der für eine Durchführungsposition lediglich die Transformatornorm angegeben ist, ist der häufigste Auslöser für einen Klärungsprozess mit dem Lieferanten, bevor die Fertigung beginnt.
- Bitten Sie die Lieferanten, sowohl die BIL-Quelle des Systems als auch den eigenen Qualifizierungsstandard des Bauteils in einem Datenblatt anzugeben.
- Behandeln Sie bei jedem Zubehörteil den Transformatorstandard als Eingabewert und nicht das qualifizierende Dokument.
Die Norm IEC 60137 ist die am häufigsten zitierte Norm für Hochspannungsdurchführungen und regelt die dielektrische, thermische und mechanische Eignungsprüfung als eigenständiges Bauteil, unabhängig von dem Transformator, an dem sie montiert ist.
Die Norm IEC 60137 legt den minimalen Nennkriechweg der Durchführung als grundlegende Anforderung an die Bauteile fest. Die Einstufung des Verschmutzungsgrades, die bestimmt, um wie viel dieser Mindestwert für einen bestimmten Standort – Küsten-, Industrie- oder stark verschmutzte Umgebungen – erhöht werden muss, ist separat in der Normenreihe IEC 60815 definiert, auf die die Spezifikationen für Durchführungen neben der IEC 60137 verweisen, anstatt diese zu duplizieren.
Typenprüfungen (durchschlagfestigkeit, Temperaturanstieg, mechanische Festigkeit) werden einmal pro Bauart durchgeführt; Routineprüfungen (Netzfrequenz-Durchschlagfestigkeit, Maßkontrollen) werden bei jedem Serienprodukt vor dem Versand durchgeführt. Ein Typenprüfzeugnis bestätigt die Zuverlässigkeit der Baureihe – es ersetzt jedoch nicht den Routineprüfbericht für die jeweilige Charge, die im Rahmen eines Auftrags versandt wird.
Niederspannungsdurchführungen mit einer Nennspannung unter 1 kV, die üblicherweise für Sekundärströme von 600 A bis 5000 A ausgelegt sind, fallen weitgehend außerhalb des Geltungsbereichs der Norm IEC 60137, da diese Norm sich mit dem Management dielektrischer Belastungen befasst, das erst oberhalb von 1 kV von Bedeutung ist. Die Qualifizierung von Niederspannungsdurchführungen stützt sich stattdessen auf Referenzwerte für die Niederspannungs- und thermische Leistung, was widerspiegelt, dass Ausfälle von Niederspannungsdurchführungen im Einsatz hauptsächlich durch anhaltende I²R-Erwärmung an der Anschlussstelle und nicht durch dielektrische Impulsereignisse verursacht werden.
Die Wärmeentwicklung an einer verschraubten Niederspannungs-Durchführungsbuchse folgt dem I²R-Erwärmungsgesetz, wobei die Stromdichte Δ an der Kontaktfläche – und nicht die angelegte Spannung – das langfristige thermische Verhalten bestimmt.
Informationen zur Auswahlkriterien neben diesen Zitaten finden Sie unter LV-Buchse vs. MV-Buchse: Entscheidungshilfe für den Anwendungsfall.
An einem Verteiltransformator sind drei Baureihen von Schalt- und Schutzgeräten angeschlossen, von denen jede nach ihrer eigenen IEC-Norm und nicht nach einer gemeinsamen Norm zertifiziert ist.
Die Norm IEC 60214 gilt für Stufenschalter, die in außerlast- (stromlose) und Lastschalter unterteilt sind, wobei der außerlast-Stufenschalter für die meisten Verteilungstransformatoren die relevante Variante darstellt. Sie legt mechanische Dauerprüfungen fest – üblicherweise mehrere tausend Leerlauf-Schaltzyklen – sowie die dielektrische Festigkeit für den Stufenschalter. Ein typischer Lasttrenn-Stufenschalter für Anlagen der 15-kV- bis 35-kV-Klasse ist für Nennströme von 63 A bis 125 A ausgelegt.
Lasttrennschalter an bodengestellten oder ölgefüllten Transformatoren werden in der Regel gemäß IEC 62271-103 ausgewiesen, dem Teil der Normenreihe IEC 62271, der Wechselstromschalter und Trennschalter hinsichtlich ihrer Schaltfunktion abdeckt und für Spannungen über 1 kV bis 52 kV sowohl für Innen- als auch für Außenanlagen gilt. Diese Norm regelt die Schaltleistung, die mechanische Lebensdauer und die dielektrische Festigkeit des Schalters selbst. Ist ein Schalter nicht als eigenständiges Schaltgerät, sondern in eine Sicherungs-Schalter-Kombination integriert, gilt stattdessen die IEC 62271-105 – eine Unterscheidung, die in der Angebotsanfrage bestätigt werden sollte, da ein als eigenständiges Gerät beschaffter Schalter und einer, der als Teil einer Sicherungs-Schalter-Kombination beschafft wird, nach unterschiedlichen Teilen derselben Normenreihe qualifiziert sind.
Die Norm IEC 60282 behandelt Auswurf-Sicherungen (wie z. B. Bay-O-Net-Baugruppen) und strombegrenzende Sicherungen in getrennten Abschnitten, da die beiden Arten von Fehlern durch unterschiedliche Mechanismen beseitigen. Eine strombegrenzende Sicherung für den Einsatz in Verteilernetzen wird typischerweise über einen Fehlerstrombereich getestet, der weit über 20.000 A hinausgeht, um sicherzustellen, dass die Unterbrechung innerhalb eines Bruchteils eines Zyklus erfolgt, bevor die maximale Durchlassenergie zu Schäden führt. Die Koordination zwischen einer Auswurf-Sicherung und einer hintergestellten strombegrenzenden Sicherung hängt davon ab, dass beide gemäß ihren jeweiligen Teilen derselben Norm qualifiziert sind – eine nicht übereinstimmende Angabe der Teilenummer bei einem der beiden Teile ist eine häufige Ursache für Verzögerungen bei der Überprüfung der Koordination.
[Experteneinblick]
- Die Überprüfung der Sicherungskoordination gerät am häufigsten ins Stocken, wenn für die Auswurfsicherung und die strombegrenzende Ersatzsicherung unterschiedliche Teile der Norm IEC 60282 angegeben werden, ohne dass ein Verweis darauf vorhanden ist.
- Die mechanische Lebensdauer eines Schalters und die Zyklenfestigkeit eines Stufenschalters sind nicht austauschbar – überprüfen Sie die jeweils geltende Norm für jedes Gerät separat.
- Bei Nennleistungen, die nahe am oberen Ende der Leistungsklasse eines Geräts liegen, sollten Sie sich vergewissern, dass die Prüfsequenz der angegebenen Norm diese Nennleistung tatsächlich abdeckt.
Kabel- und Transformatorzubehör unterliegt größtenteils separaten Normenfamilien, doch an der Schnittstelle zur Durchführungsschacht gelten beide gleichzeitig.
Kabelendverschluss- und Verbindungssätze für Mittelspannungskabel, typischerweise der Spannungsklassen 8,7/15 kV bis 26/35 kV, sind gemäß IEC 60502-4 geprüft, die die Anforderungen an die Typenprüfung für Zubehörteile an Kabeln in diesem Spannungsbereich festlegt, wobei detaillierte Prüfverfahren in der Norm IEC 61442 aufgeführt sind. Teilentladungen (PD – lokalisierte elektrische Entladungen, die die Isolation nicht vollständig durchschlagen; ein Frühindikator für Isolationsverschleiß) werden typischerweise bei 2×U₀ (dem Doppelten der Nennspannung Phase-zu-Erde des Kabels) und nicht nur bei der Nennspannung allein geprüft. Ein Schrumpfschlauchanschluss in diesem Spannungsbereich wird in der Regel auf einen PD-Grenzwert geprüft, der bei der festgelegten Prüfspannung unter 5–10 pC liegt.

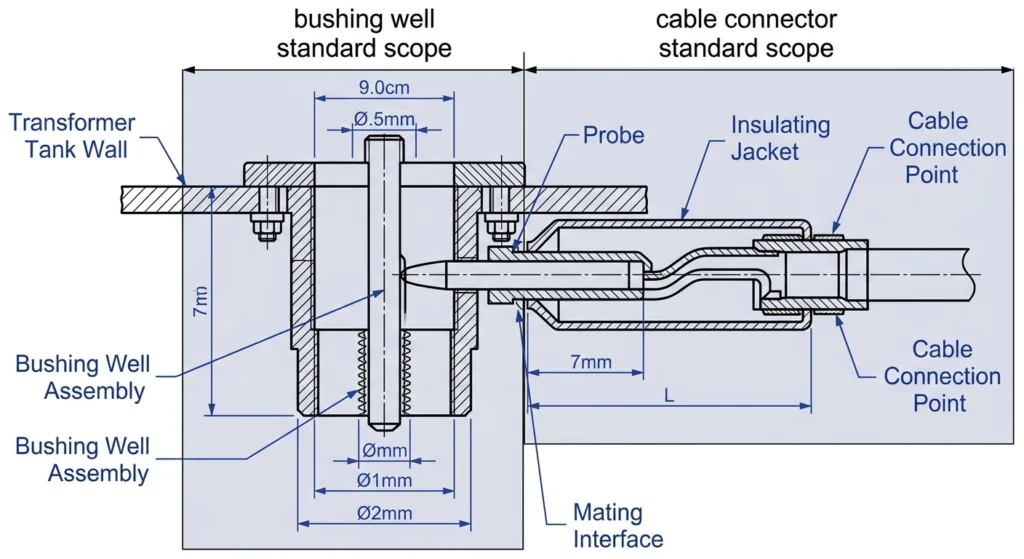

Eine Durchführungsmulde an der Wand des Transformatorbehälters nimmt einen trennbaren Kabelverbinder – einen Lasttrenn- oder Totbruch-Winkel – auf, der den Schnittstellenstandards für Kabelzubehör unterliegt, während die Mulde selbst gemäß den Anforderungen für an Durchführungen angrenzende Bauteile als Transformatorzubehör gilt. Ein 200-A-Lasttrenn-Winkelstecker, der in eine Durchführungsmulde der Klasse 15 kV–35 kV mündet, muss sowohl die Anforderungen an die Schnittstellengeometrie des Kabelverbinders als auch die Anforderungen an die Isolierung und den Kriechweg der Durchführungsmulde selbst erfüllen – gerade an dieser Schnittstelle führen Lücken in den Normverweisen am häufigsten zu einer physikalischen Fehlanpassung, die eher vor Ort als bei der Prüfung der Zeichnungen entdeckt wird.
Ein fehlendes oder nicht übereinstimmendes Standardzitat führt selten dazu, dass ein Projekt bereits in der Angebotsanfragephase gestoppt wird – es tritt erst später zutage, bei der Werksabnahme oder am Zollschalter, wenn die Korrektur bereits höhere Kosten verursacht.

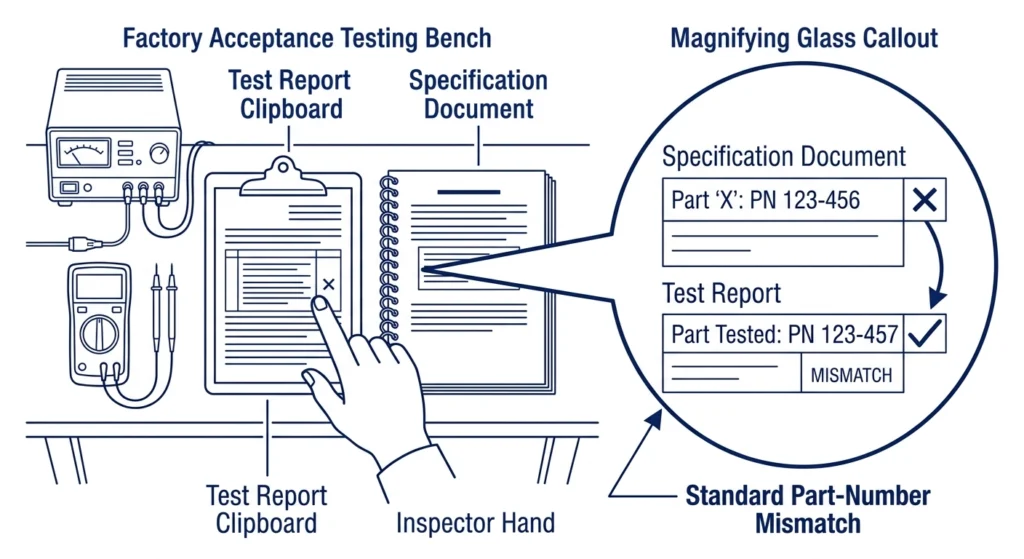

Ein häufiges Szenario: In einer Bestellung wird eine allgemeine Norm ohne Artikelnummer angegeben, der Lieferant führt die Prüfung gemäß seiner eigenen Standardauslegung durch, und der FAT-Beobachter stellt fest, dass im Prüfbericht eine andere Ausgabe als erwartet angegeben ist. Selbst wenn die dielektrische Leistung einwandfrei ist – beispielsweise bei einer Durchführung der 25-kV-Klasse, die auf 125 kVp BIL geprüft wurde –, kann die FAT ins Stocken geraten, wenn die Angabe im Bericht nicht mit der Spezifikation übereinstimmt, da die zu überprüfenden Abnahmekriterien technisch gesehen nicht die erforderlichen sind. Hierbei handelt es sich um eine Diskrepanz in der Dokumentation, nicht unbedingt um einen Produktfehler, doch sie verzögert die Abnahme ebenso wie eine tatsächliche Nichtkonformität.
Die gleiche Diskrepanz tritt auch in den Exportunterlagen auf. Eine Handelsrechnung oder ein technisches Zertifikat mit inkonsistenten Normangaben bei den einzelnen Positionen für Sicherungen, Durchführungen und Schalter kann eine technische Überprüfung durch den Zoll auslösen, was je nach Hafen zu Verzögerungen von einigen Tagen bis zu mehreren Wochen führen kann. Die schnellste Vorbeugungsmaßnahme besteht darin, sicherzustellen, dass jede zubehörspezifische Angabe auf dem Exportzertifikat Teil für Teil mit der Norm auf der ursprünglichen Bestellung übereinstimmt.
Die Angabe der genauen Standard-Teilenummer – und nicht nur der Standardfamilie – bei jeder einzelnen Zubehörposition ist die wirksamste Maßnahme, um eine spätere Ablehnung der Abnahmeprüfung (FAT) oder eine Zurückhaltung durch den Zoll zu vermeiden.
Jede Zubehörposition sollte mit einer eigenen Angabe versehen sein: Norm und BIL für Buchsen, Norm und Unterbrechungsklasse für Sicherungen, Norm und Lebensdauer für Schalter, Norm und Nennstrom für Stufenschalter. Ist die genaue Teilenummer ungewiss, ist die Angabe “gemäß geltender IEC-Norm, Teil vom Lieferanten zu bestätigen” einer vollständigen Weglassung der Angabe vorzuziehen.
Ein Format, in dem diese Quellenangaben zusammen mit den erforderlichen technischen Daten erfasst werden, finden Sie unter Transformatorenzubehör RFQ-Checkliste und die Kabel-Zubehör Produktserien für interfacespezifischen Support.
Transformator-Durchführungen unterliegen in erster Linie der Normenreihe IEC 60137, die dielektrische, thermische und mechanische Anforderungen für alle Spannungsklassen abdeckt; welcher Teil genau gilt, hängt davon ab, ob es sich um eine ölgefüllte oder eine Trocken-Durchführung handelt oder um ein bestimmtes Isoliermaterial, weshalb die Angabe der konkreten Teilenummer wichtiger ist als die Angabe der Normenreihe allein.
Nein – die Norm IEC 60076 bezieht sich auf den Transformator selbst, einschließlich Isolierung und Temperaturanstieg, während Durchführungen, Stufenschalter, Sicherungen und Schalter jeweils unter ihre eigenen, zubehörspezifischen Normen fallen. Wenn daher nur die Norm IEC 60076 herangezogen wird, bleiben wichtige Parameter des Zubehörs in der Regel unberücksichtigt.
Für Lasttrennschalter (im stromlosen Zustand) werden üblicherweise die Normen der Reihe IEC 60214 herangezogen, die sich auf die mechanische und elektrische Leistung beziehen, wobei der anzuwendende Teil davon abhängt, ob das Gerät für den Betrieb unter Last oder im Leerlauf ausgelegt ist.
Lasttrennschalter werden in der Regel anhand von Teilen der Normenreihe IEC 62271 für Schaltanlagen bezeichnet, wobei der jeweilige Teil von der Spannungsklasse und davon abhängt, ob es sich um einen ölgekühlten oder einen gasisolierten Schalter handelt.
Nicht direkt – Kabelzubehör und Transformator-Durchführungen unterliegen zwar unterschiedlichen Normenfamilien, doch an Schnittstellen wie Durchführungsschächten können beide Anforderungskataloge gleichzeitig gelten, weshalb in den Ausschreibungsunterlagen für diese Schnittstelle häufig auf beide verwiesen werden muss.
Dies geschieht in der Regel, wenn das Zertifikat auf eine andere Norm oder Ausgabe verweist als in der Bestellung angegeben, selbst wenn die zugrunde liegenden Prüfdaten technisch einwandfrei sind. Aus diesem Grund ist die exakte Übereinstimmung der Quellenangabe bereits in der Angebotsanfragephase ebenso wichtig wie das Prüfergebnis.
Eine uneinheitliche oder unvollständige Angabe der Norm in den Zertifikaten einer Sendung kann die Abfertigung um einige Tage bis zu einigen Wochen verzögern, je nach Hafen und je nachdem, wie gut die prüfende Behörde mit der angegebenen Normenfamilie vertraut ist.
