Eine strombegrenzende Sicherung ist ein spezielles Überstromschutzgerät, das dafür ausgelegt ist, hohe Fehlerströme innerhalb einer Halbwelle zu unterbrechen und so zu verhindern, dass der Strom seine zerstörerische Spitze erreicht. In Stromverteilungssystemen dient sie als primärer Schutzmechanismus - oder als Reserveschutz - zur Beseitigung schwerer interner Transformatorfehler, bevor es zu einem katastrophalen Bruch des Kessels oder einem weitreichenden Geräteausfall kommt.

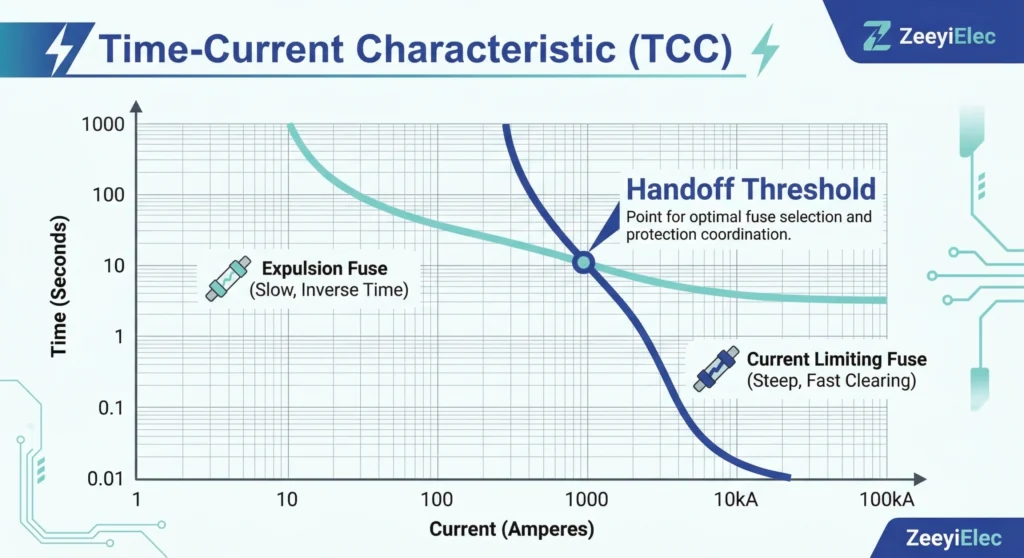

Abbildung 1: TCC-Koordinationskurve zur Veranschaulichung des genauen Stromschnittpunkts, an dem die Vorsicherung die Verantwortung für die Fehlerbeseitigung des primären Auslösers übernimmt.
Die Rolle der Hochfehlerunterbrechung
Wenn in einem 15-kV- bis 35-kV-Verteilungstransformator ein Fehler mit niedriger Impedanz auftritt, können die Fehlerströme sofort auf 20.000 A oder sogar 50.000 A ansteigen. Wenn diese Ströme ungehindert fließen können, zerstören die daraus resultierenden thermischen und magnetischen Kräfte den Kern, verdampfen das isolierende Dielektrikum und können den Stahltank zum Bersten bringen. A strombegrenzende Schmelzsicherung führt fast augenblicklich einen hohen Widerstand in den Stromkreis ein und zwingt den Fehlerstrom dazu, lange vor dem natürlichen Nulldurchgang der AC-Sinuswelle auf Null zu fallen. Diese präzise, mikrosekundengenaue Maßnahme begrenzt die thermische Durchlassenergie (I²t) auf einen Bruchteil der voraussichtlichen Fehlerenergie.
Der Unterschied zu Standardsicherungen
Während einfache Überstromvorrichtungen darauf warten, dass die Wechselspannungswelle auf natürliche Weise den Nullpunkt durchbricht, um einen Lichtbogen zu löschen, zwingt eine Strombegrenzungsvorrichtung den Strom aktiv gegen die Systemspannung herunter. Standard-Expressionssicherungen, wie sie typischerweise verwendet werden, funktionieren durch Schmelzen eines metallischen Verbindungsstücks und Erzeugung von Gas aus einem Ablativrohr, um den Lichtbogen zu löschen. Sie bieten eine hervorragende, zuverlässige Löschung von niedrigen Sekundärfehlern und Standard-Systemüberlastungen und löschen typischerweise Fehler bis zu 3.000 A.
Ausstoßsicherungen können jedoch nicht schnell genug reagieren, um die massive kinetische Energie eines verschraubten Primärfehlers sicher zu stoppen. Eine strombegrenzende Sicherung beruht auf sorgfältig ausgearbeiteten Silberelementen, die in dicht gepacktem, hochreinem Quarzsand eingebettet sind. Wenn übermäßiger Strom das Silber schmilzt, absorbiert der umgebende Sand sofort die intensive Lichtbogenenergie. Das äußere Gehäuse besteht aus hochfestem, glasfaserverstärktem Epoxid oder hochtonerdehaltiger Keramik, um den während dieser Phase entstehenden hohen Innendruck sicher zu halten.
[Experteneinblick: Felddiagnostik]
Ein geborstenes Glasfaser-Sicherungsgehäuse weist in der Regel darauf hin, dass der Fehlerstrom die maximale symmetrische Unterbrechungsleistung des Geräts überschritten hat.
Das Vorhandensein von intaktem Fulguritgestein in einer in Betrieb befindlichen Hülle bestätigt, dass der Zünder den internen Lichtbogen erfolgreich absorbiert und gelöscht hat.
Führen Sie nach dem Einsatz einer Vorsicherung immer eine Isolationswiderstandsprüfung der Transformatorwicklungen durch, da dieses Ereignis stark auf einen internen dielektrischen Fehler und nicht auf einen vorübergehenden externen Fehler hinweist.
Die Physik der Fehlerstromunterbrechung: Wie die Strombegrenzung funktioniert
Der Betrieb einer strombegrenzenden Sicherung ist ein hochgradig kontrollierter, schneller thermodynamischer Vorgang. Um massive Fehlerströme wirksam zu unterbrechen, bevor sie ihren Spitzenwert erreichen, beruht die interne Architektur auf präzisen metallurgischen und chemischen Reaktionen.
Phase 1: Schmelzen und Verdampfen der Elemente
Um eine ausreichende Elementlänge in einem kompakten Gehäuse unterzubringen, wird das Silberband im Inneren der Sicherung in der Regel spiralförmig um einen sternförmigen Keramik- oder Hochtemperatur-Polymerkern gewickelt. Im Falle eines Kurzschlusses wird dieses hochreine Silberelement sofort einer extremen thermischen Belastung ausgesetzt. Da Silber einen präzisen Schmelzpunkt hat, erhitzen sich die technischen Kerben - speziell verengte Abschnitte des Bandes, die die örtliche Stromdichte exponentiell erhöhen - und schmelzen fast sofort, in der Regel innerhalb von 1 bis 2 Millisekunden nach dem Auslösen des Fehlers.
Phase 2: Lichtbogenwiderstand und Spannungserzeugung
Sobald die verengten Kerben schmelzen, verdampft das flüssige Silber und dehnt sich heftig aus. Durch diesen raschen Phasenübergang entstehen mehrere elektrische Lichtbögen, die in Reihe über die neu entstandenen Lücken entlang der Länge des Schmelzleiters verlaufen. Während sich das Lichtbogenplasma ausdehnt, wird es durch den dicht gepackten, hochreinen Quarzsand (SiO₂), mit dem der Zünderkörper gefüllt ist, physikalisch eingeschränkt. Der Sand kühlt aggressiv ab und komprimiert die Lichtbogensäule, wodurch der innere Lichtbogenwiderstand innerhalb von Mikrosekunden auf Hunderte von Ohm (Ω) in die Höhe schießt. Dieser massive Anstieg des Widerstands erzeugt eine hohe Lichtbogenspannung, die der Systemerholungsspannung aktiv entgegenwirkt und diese übersteigt. Durch die Überlastung der Systemspannung treibt die Sicherung die Stromänderungsrate (di/dt) aktiv nach unten und verhindert so, dass der Fehler seinen voraussichtlichen Spitzenwert erreicht.
Phase 3: Energieabsorption und Stromausfall
Während der elektrische Lichtbogen weiter durch den Silberdampf brennt, wird die extreme Wärmeenergie vollständig vom umgebenden Quarzsand absorbiert. Der Sand schmilzt und verschmilzt mit dem verdampften Metall und verfestigt sich zu einem hochisolierenden, glasartigen Verbundmaterial, das als Fulgurit bekannt ist. Diese Phasenumwandlung löscht den Lichtbogen dauerhaft und zwingt den Fehlerstrom lange vor dem natürlichen Nulldurchgang des Wechselstroms auf absolut Null. Die Vorhersagbarkeit und Geschwindigkeit dieses Lichtbogenlöschmechanismus bilden die Grundlage für strenge internationale Leistungstests [NEED AUTHORITY LINK SOURCE: IEC 60282-1 Konstruktionsspezifikationen für strombegrenzende Hochspannungssicherungen], die sicherstellen, dass die Gesamtenergie unterhalb der katastrophalen Ausfallschwelle bleibt.
Definition von “Backup Protection” in Verteilungsnetzen
In der Energieverteilungstechnik bezeichnet der Begriff “Backup-Schutz” ein hochgradig koordiniertes, zweistufiges sequentielles Schutzsystem und nicht ein redundantes, sekundäres Sicherheitsnetz. Bei dieser Architektur wird eine in Reihe geschaltete Auslösesicherung mit einer strombegrenzenden Vorsicherung kombiniert, um den Transformator über das gesamte Fehlerstromspektrum zu sichern.

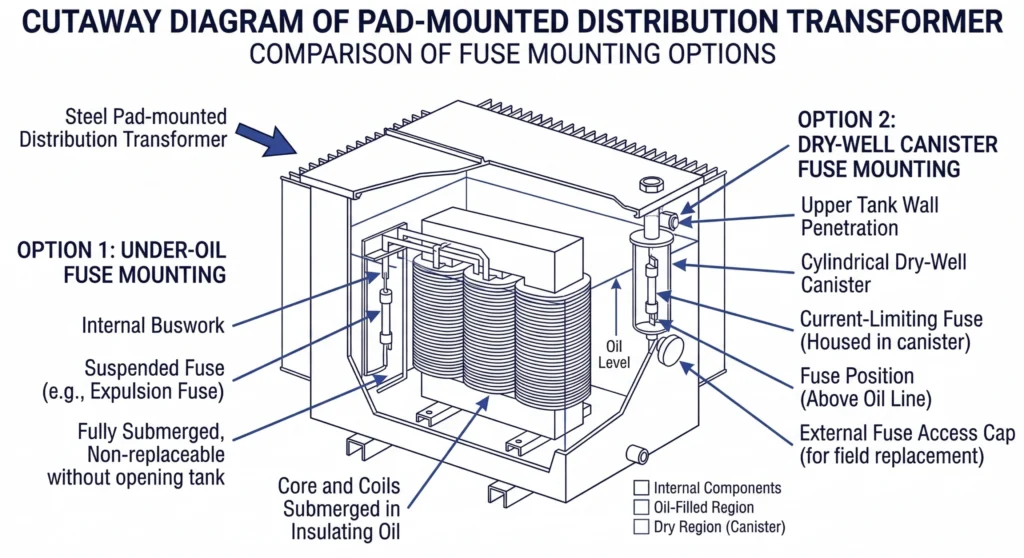

Abbildung 2: Typische Einbauplätze für strombegrenzende Vorsicherungen in einem auf einer Unterlage montierten Verteilertransformatortank, wobei die Aufhängung unter dem Öl mit der Montage in einem Trockenschacht verglichen wird.
Die Grenzen von Ausstoßzündern
Expulsionssicherungen eignen sich hervorragend zur Beseitigung kleiner sekundärseitiger Fehler, Standard-Systemüberlastungen und interner Fehler mit hoher Impedanz. Sie sind im Feld durch Hot-Stick-Betrieb leicht austauschbar und bieten eine ausgezeichnete langfristige Zuverlässigkeit. Ihre physische Unterbrechungsfähigkeit ist jedoch durch ihre Konstruktion streng begrenzt. Eine standardmäßige Bay-O-Net-Sicherung der 15-kV-Klasse kann typischerweise einen maximalen Fehlerstrom von 2.500 A bis 3.500 A unterbrechen. Wenn ein primärseitiger verschraubter Fehler einen Kurzschlussstrom von 15.000 A erzeugt, kann das Ablativmaterial im Inneren der Auslösesicherung nicht genügend Gasdruck erzeugen, um den Lichtbogen zu löschen.
Der aktuelle Grenzübergangspunkt
Das System ist so ausgelegt, dass die beiden Sicherungen einen bestimmten Schnittpunkt auf ihren Zeit-Strom-Kennlinien (TCC-Kurven) haben. Bei einem Fehlerstrom unterhalb der Übergabeschwelle (z. B. ≤ 3.000 A) schmilzt die Auslösesicherung und schaltet den Stromkreis frei, während die Vorsicherung intakt bleibt. Bei Fehlern mit hohen Strömen, die diesen Schwellenwert überschreiten (z. B. 3.000 A bis 50.000 A symmetrisch), spricht die strombegrenzende Sicherung in weniger als einer Halbwelle an und schaltet den Transformator ab, bevor die Auslösesicherung überhaupt zu arbeiten beginnt. Durch die richtige Koordination wird sichergestellt, dass der minimale Schmelz-I²t der Vorsicherung immer deutlich größer ist als der maximale Auslöse-I²t der Auslösesicherung bei niedrigeren Fehlerstufen.
[Experteneinblick: Fallstricke bei der Koordinierung]
Wenn man sich ausschließlich auf die Dauerstromwerte des Typenschilds verlässt, ohne die TCC-Kurven für das Mindestschmelzen und die Gesamtabschaltung ordnungsgemäß zu überlagern, entsteht eine gefährliche, ungeschützte Totzone zwischen 1.000 A und 3.000 A.
Die Nichtbeachtung der thermischen Grenzen des Gehäuses kann zu falschen Übergabepunkten führen; die Vorsicherung muss übernehmen, bevor die physikalische Berstschwelle der Auslösesicherung erreicht ist.
Wichtige Auswahlparameter für strombegrenzende Sicherungen
Bei der Auswahl des richtigen Sicherungsschutzes geht es darum, die Betriebsgrenzen der Sicherung an die thermischen und mechanischen Belastungsfähigkeiten des Transformators anzupassen. Eine Fehlanpassung in diesem Bereich - die häufig in Ausfallberichten dokumentiert wird - führt entweder zu unerwünschten Ausfällen bei harmlosen Einschaltvorgängen oder zu katastrophalen Ausfällen bei einem schweren Fehler.
Maximale Systemspannung und Wiederherstellungsspannung
Die Bemessungshöchstspannung der Sicherung muss gleich oder höher sein als die maximale Betriebsspannung des Verteilungsnetzes zwischen den Leitungen. Da eine strombegrenzende Sicherung aktiv eine hohe Lichtbogenspannung erzeugt, um den Strom auf Null zu zwingen, muss diese Rückspeisespannung sicher unter dem Basisimpulspegel (BIL) des Transformatorisolationssystems bleiben, um einen internen dielektrischen Durchschlag zu verhindern.
Dauerstrom Nennwert
Die Dauerleistung gibt den maximalen Strom an, den die Sicherung unbegrenzt führen kann, ohne ihre thermischen Grenzen zu überschreiten. In der Praxis erreicht die Umgebungstemperatur in einem voll beladenen, in Öl getauchten Transformator hohe Öltemperaturen. Ingenieure bemessen die Dauerleistung in der Regel so, dass sie mindestens 130% bis 140% der erwarteten Volllast aufnehmen kann, um eine hitzebedingte Verschlechterung zu verhindern.
Unterbrechungsleistung (symmetrische Ampere)
Dieser Parameter definiert den absoluten Höchstwert des voraussichtlichen Kurzschlussstroms, den die Sicherung sicher ableiten kann, ohne dass ihr Gehäuse physisch zerbricht. Moderne Mittelspannungs-Hilfssicherungen für Verteilungsnetze haben in der Regel einen Unterbrechungswert von 50.000 A symmetrisch, um sicherzustellen, dass die Sicherung die schwersten verschraubten Fehler direkt an den Primärklemmen bewältigt.
Durchlass-Energie (I²t)
Die Durchlassenergie, ausgedrückt als I²t (Ampere zum Quadrat in Sekunden), quantifiziert die genaue Menge an Wärmeenergie, die die Sicherung in den Transformatorkern und die Wicklungen fließen lässt, bevor der Stromkreis vollständig unterbrochen wird. Für einen erfolgreichen Sicherungsschutz muss der maximale Auslöse-I²t der nachgeschalteten Auslösesicherung streng ≤ dem minimalen Schmelz-I²t der strombegrenzenden Sicherung sein.
Installationsrealitäten: Under-Oil vs. Dry-Well-Anwendungen
Die Betriebsumgebung hat einen erheblichen Einfluss auf die Leistung und die langfristige Zuverlässigkeit von strombegrenzenden Sicherungen. In Verteilungsnetzen sind diese Sicherungen direkt in die Transformatorarchitektur integriert, wobei in der Regel entweder ein Unter-Öl-Tauchsystem oder ein Trockenschacht-System verwendet wird.

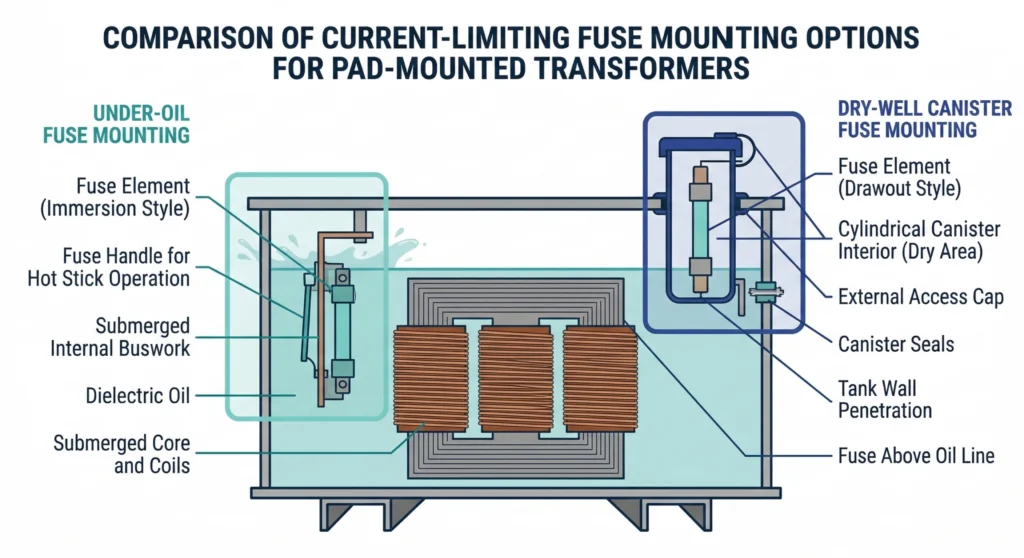

Abbildung 3: Diagramm zur Veranschaulichung typischer Installationsorte für strombegrenzende Vorsicherungen in einem auf einer Unterlage montierten Verteilertransformator, wobei die Aufhängung unter Öl mit der Montage in einem Trockenschacht verglichen wird.
Öl-Immersions-Schmelzfixierung Zwänge
Bei Unter-Öl-Anwendungen wird die Sicherung direkt in die dielektrische Flüssigkeit des Transformators getaucht, wodurch die Wärmeableitung maximiert wird und die Sicherung einen höheren Dauerstromwert beibehalten kann. Um eine unter Öl betriebene Sicherung auszutauschen, müssen die Techniker jedoch den Transformator vollständig spannungsfrei schalten, den Tankdeckel abschrauben und die Sicherung manuell aus der internen Stromschiene entfernen. Folglich gelten Unterölsicherungen als nicht erneuerbare Komponenten; ein Betrieb deutet stark darauf hin, dass der Transformatorkern bereits ausgefallen ist.
Dry-Well-Kanister-Systeme
Dry-Well-Kanister bieten eine isolierte Kammer, die die Sicherung physisch vom Transformatoröl trennt und gleichzeitig die dielektrische Integrität aufrechterhält. Der Kanister wird durch die Wand des Transformatorentanks hindurch montiert, so dass die Sicherung in einer trockenen Lufttasche sitzt, aus der sie von Technikern vor Ort mit einem Hot-Stick sicher entnommen und ausgetauscht werden kann. Da die trockene Luftumgebung nicht die überlegenen Kühleigenschaften von dielektrischem Öl aufweist, müssen die Ingenieure bei der Festlegung der Stromstärke Temperatur-Derating-Faktoren berechnen.
Temperaturanstieg und Derating-Faktoren
Ob untergetaucht oder in einem trockenen Schacht untergebracht, die Umgebungstemperatur im Transformator bestimmt die Leistung der Sicherung, da das interne Element von Natur aus ein thermisches Gerät ist. Erhöhte Umgebungswärme führt zu einer Vorbelastung des Sicherungselements. Wenn dies nicht durch entsprechende Derating-Kurven berücksichtigt wird, kann eine in Hochtemperaturöl betriebene Sicherung fälschlicherweise unterhalb ihres Nennstroms schmelzen.
Die Festlegung des richtigen Sicherungsschutzes geht weit über die Anpassung an die Systemspannung hinaus. Die Installation einer nicht angepassten Sicherung - z. B. die Verwendung einer 50-A-Sicherung, obwohl aufgrund erhöhter Öltemperaturen eine 65-A-Sicherung erforderlich ist - führt unweigerlich zu vorzeitiger thermischer Ermüdung und kostspieligen Fehlauslösungen. Umgekehrt besteht bei einer Überdimensionierung der Sicherung die Gefahr, dass eine übermäßige Durchlassenergie (I²t) entsteht, die den Transformatorenkern bei einem schweren verschraubten Fehler mechanisch verformen kann.
Ein zuverlässiges Verteilernetz erfordert einen ganzheitlichen Schutz - vom Abschluss der ankommenden Mittelspannungsleitungen bis hin zu präzise koordinierten Sicherungen, die den inneren Kern des Transformators schützen. Die Ingenieure müssen für eine präzise Koordination zwischen dem primären Ausschlussglied und der Backup-Strombegrenzungseinrichtung sorgen, um zu gewährleisten, dass der Transformator schwere elektrische Transienten übersteht, ohne zu brechen.
Durch die Zusammenarbeit mit einem erfahrenen Komponentenhersteller wird sichergestellt, dass Ihre Schutzkoordination mathematisch fundiert und feldtauglich ist. ZeeyiElec entwickelt hochleistungsfähige Komponenten für eine nahtlose Integration und bietet Vorsicherungen, abgestimmte Bay-O-Net-Sicherungsbaugruppen und Lasttrennschalter, die genau auf die stabilen Netzanforderungen von 15 kV bis 35 kV zugeschnitten sind.
Häufig gestellte Fragen
Kann eine strombegrenzende Sicherung eine schwache Überlast löschen?
Nein, eine strombegrenzende Vorsicherung ist explizit dafür ausgelegt, nur hochgradige verschraubte Fehler zu löschen, die typischerweise 2.000 A bis 3.000 A überschreiten. Bei normalen, geringen Systemüberlastungen muss eine primäre Auslösesicherung in Reihe geschaltet werden, um den Stromkreis zu unterbrechen und zu verhindern, dass die Vorsicherung langfristige thermische Schäden erleidet.
Warum wird Quarzsand in strombegrenzenden Sicherungen verwendet?
Hochreiner Quarzsand (SiO₂) fungiert als primäres Medium zur Lichtbogenlöschung, indem er die bei der Verdampfung des Silberelements entstehende intensive Wärmeenergie von 5.000 °C schnell absorbiert. Durch diese extreme Hitze schmilzt der Sand physikalisch zu einer hochwiderstandsfähigen glasartigen festen Matrix, dem Fulgurit, und zwingt den Fehlerstrom innerhalb von Mikrosekunden auf Null.
Wie schnell arbeitet eine strombegrenzende Sicherung?
Bei einem schweren Kurzschluss schmilzt eine strombegrenzende Mittelspannungssicherung in der Regel innerhalb von 1 bis 4 Millisekunden durch und löscht den Fehler, lange bevor die AC-Sinuswelle ihre erste Spitze erreicht. Diese Geschwindigkeit unter der Hälfte des Zyklus begrenzt die Spitzen-Durchlassenergie (I²t) und verhindert eine mechanische Verformung der internen Spulen.
Müssen strombegrenzende Sicherungen nach einer Störung ausgetauscht werden?
Ja, da das interne Silberband permanent verdampft und strukturell mit der umgebenden Sandmatrix verschmilzt, ist die gesamte Strombegrenzungsvorrichtung vollständig verbraucht und kann nicht zurückgesetzt werden. Eine ausgelöste Schmelzsicherung deutet auf einen katastrophalen internen dielektrischen Durchschlag hin, der eine gründliche Prüfung des Transformatorenkerns erfordert.
Kann ich eine strombegrenzende Sicherung ohne eine Bay-O-Net-Sicherung verwenden?
Standardmäßige strombegrenzende Vorsicherungen für 15-kV- bis 35-kV-Feldverteiltransformatoren müssen immer mit einer in Reihe geschalteten Auslösesicherung kombiniert werden. Beim Betrieb ohne koordinierten Schwachstromschutz ist die Vorsicherung anhaltenden moderaten Überlastungen ausgesetzt, wodurch das Gehäuse gefährlich überhitzt wird, ohne dass der Stromkreis unterbrochen wird.
Wie hoch ist der typische Dauerstrom-Derating-Faktor für die Installation unter Öl?
Ingenieure bemessen die Dauerstromleistung in der Regel auf mindestens 130% bis 140% des maximalen Dauerlaststroms des Transformators. Dieser Spielraum stellt sicher, dass das wärmeempfindliche Sicherungselement nicht unter thermischer Ermüdung leidet, wenn es während der Spitzenlast im Sommer in 90°C bis 105°C heißes Öl getaucht wird.
