بواسطةيويو شييعتمد الاستقرار الحراري لجلبة LV على اختيار المادة المناسبة — HTN، أو الراتينج المسامي، أو البورسلين — وفقًا لقيمة التيار المحددة وبيئة الغلاف. ويظهر الخطأ في هذا الاختيار أولاً في شكل ارتفاع درجة حرارة الطرف، ثم في شكل تسارع شيخوخة العازل.
يعود الاختيار بين مادة HTN والراتنج المسامي والبورسلين في صناعة عازل محول الجهد المنخفض إلى سؤال أساسي واحد: ما مدى كفاءة المادة في إدارة الحرارة عند نقطة التلامس مع الموصل دون أن تفقد قوتها العازلة أو سلامتها الميكانيكية على مدار سنوات الخدمة؟ يُعتبر التيار المقنن، والفئة الحرارية، وظروف الغلاف عوامل مؤثرة في هذا القرار، ويظهر الخطأ في الاختيار أولاً في شكل طرف توصيل ساخن، ثم في شكل تسارع شيخوخة العزل.
يعتمد الاستقرار الحراري على مدى فعالية المادة في توصيل الحرارة بعيدًا عن واجهة الموصل، مع مقاومة الإجهاد الميكانيكي الناتج عن التقلبات المتكررة في درجات الحرارة. فعندما يمر التيار عبر جذع الموصل الداخلي، يؤدي التسخين المقاومي إلى ارتفاع درجة الحرارة المحلية، ويجب على العازل المحيط أن ينقل تلك الحرارة إلى الخارج دون أن يلين أو يتشقق أو تتدهور خصائصه العازلة.
يُصنف عزل البطانات الخاصة بالجهد المنخفض وفقًا للفئة الحرارية، التي تحدد أقصى درجة حرارة تشغيل مستمرة يمكن للمادة تحملها دون التعرض لشيخوخة متسارعة. يندرج عزل البطانات ذات الجهد المنخفض (LV) النموذجي ضمن نطاق الفئة الحرارية من 105 درجة مئوية إلى 155 درجة مئوية، مع تقييمات تيار تتراوح من 600 أمبير إلى 5000 أمبير وأكثر، اعتمادًا على المقطع العرضي للموصل وتكوين الأطراف. وعندما تعمل البطانة بالقرب من الحد الأقصى لتصنيفها الحالي داخل خزانة ذات تهوية سيئة، فإنها تعمل بالقرب من الحد الأقصى لفئتها الحرارية، مما يضيق الهامش قبل أن يتسارع تقادم العزل.

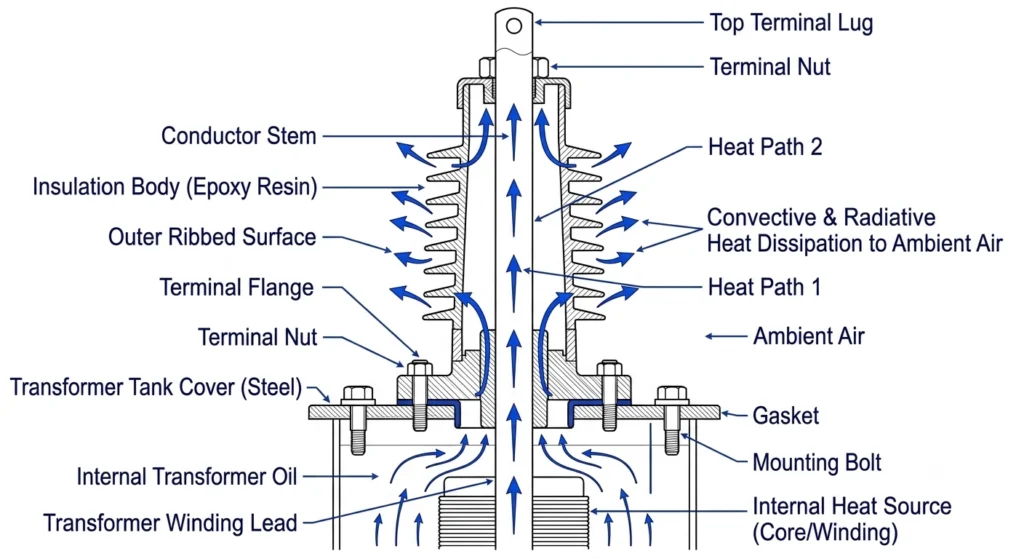

يجب أن تنتقل الحرارة المتولدة عند جذع الموصل عبر جسم العازل وحافة الطرف قبل أن تصل إلى الهواء المحيط. تؤدي المواد ذات الموصلية الحرارية الأقل إلى تكوين تدرج حراري داخلي أكثر حدة، مما يعني أن درجة الحرارة في النقطة الأكثر سخونة داخل الجلبة قد تكون أعلى بشكل ملحوظ مما تشير إليه قراءات الكاميرا الحرارية السطحية. ولهذا السبب، قد تؤدي فحوصات درجة الحرارة السطحية وحدها إلى التقليل من شدة الإجهاد الحراري الداخلي، لا سيما في التصميمات الخزفية المغلقة تمامًا مقارنةً بالهياكل الراتنجية الأكثر انفتاحًا.
يؤدي التباين اليومي في الأحمال بالإضافة إلى التقلبات الموسمية في درجة الحرارة المحيطة إلى حدوث تمدد متفاوت بين ساق الموصل وجسم العازل والشفة المعدنية. وعلى مدار سنوات الخدمة، قد تؤدي هذه الدورات إلى إرخاء الوصلات الطرفية أو ظهور تشققات دقيقة في نقاط التقاء المواد غير المتجانسة التي تفتقر إلى التفاوت الميكانيكي الكافي — وهي آلية إجهاد ميكانيكي طويل الأمد لا تختبرها بشكل مباشر المعايير الروتينية الخاصة بالجلبات العازلة التي تركز على الخصائص العازلة، على الرغم من ظهورها باستمرار في سجلات الخدمة الميدانية.

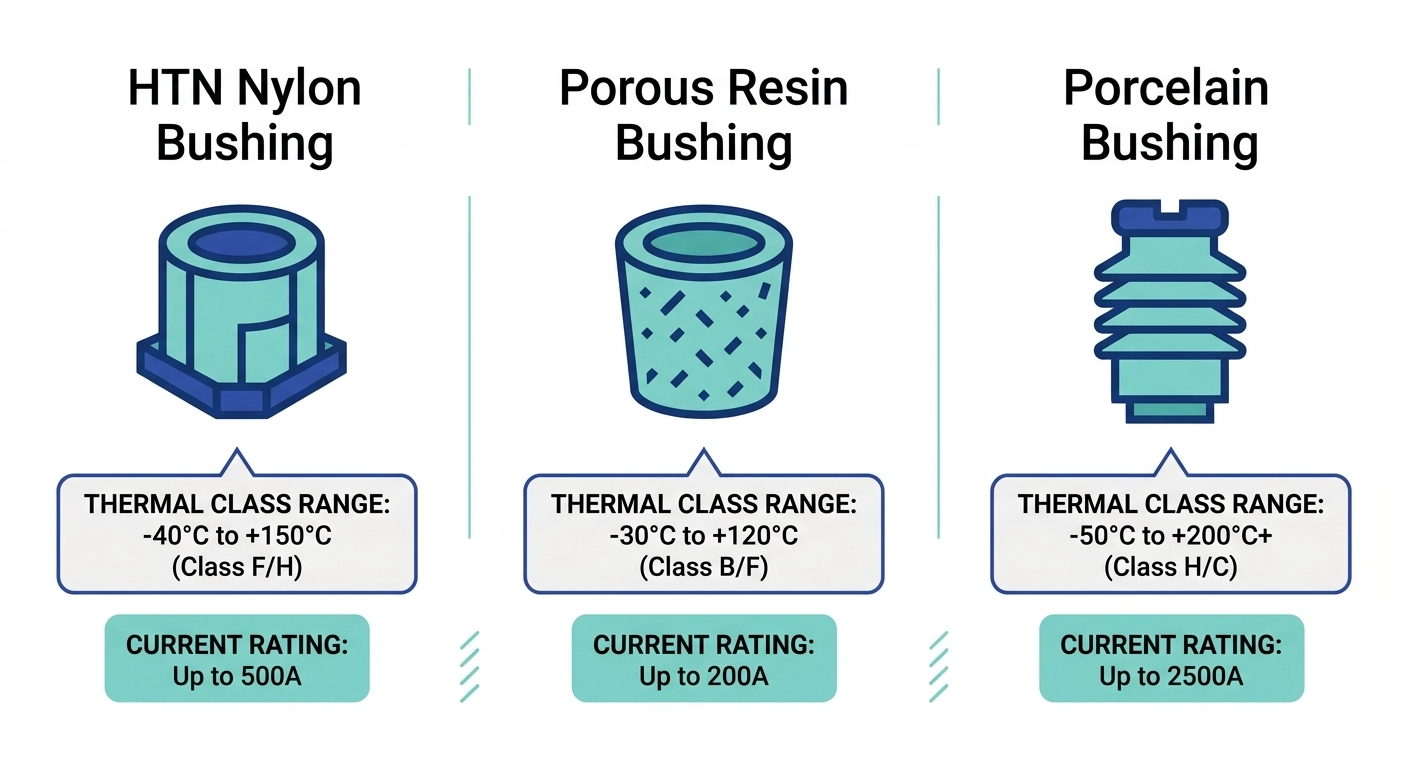

تسيطر ثلاث مجموعات من المواد على تصنيع البطانات ذات الجهد العالي (LV)، ولكل منها خصائص حرارية وميكانيكية مميزة.
تستخدم البطانات من نوع HTN هيكلاً مصنوعاً من النايلون المقوى بالزجاج، وتصنف عادةً ضمن نطاق الفئة الحرارية التي تتراوح بين 130 درجة مئوية و155 درجة مئوية، اعتماداً على التركيبة ونسبة حشو الزجاج. وتسمح الكتلة المنخفضة نسبيًا لهذه المادة وموصليةها الحرارية المعتدلة بتبديد الحرارة بسرعة معقولة في العلب المكشوفة، كما أن مرونتها تحت الحمل الميكانيكي تجعلها أقل عرضة للتشقق أثناء الدورات الحرارية مقارنة بالأجسام الخزفية الصلبة. وتناسب HTN العلب المدمجة المثبتة على قاعدة، حيث تتراوح القيم المقننة للتيار عادةً بين 600 أمبير و2000 أمبير.
يندرج الراتينج المسامي ضمن نطاق فئة حرارية مماثلة، لكنه يعتمد على بنية مصبوبة ذات خصائص فراغات داخلية مختلفة تؤثر على انتقال الحرارة. تتحمل الأجسام المصنوعة من الراتينج عمومًا الحمل الزائد المعتدل لفترات محدودة، على الرغم من أن التشغيل المستمر بالقرب من الحد الأقصى للتيار المقنن يُسرّع من شيخوخة الراتينج بشكل أكثر وضوحًا مقارنةً بتصميمات HTN. غالبًا ما تُظهر سجلات الاستبدال الميداني للبطانات الراتنجية القديمة تشققات سطحية بالقرب من نقاط التوصيل الطرفية — وهو عادةً مؤشر مبكر على الإجهاد المتراكم الناتج عن الدورات الحرارية، وليس مجرد حالة تحميل زائد واحدة.
يتميز البورسلين باستقرار أبعاده القوي في ظل التعرض المستمر للحرارة، كما أنه يتحمل جيدًا التعرض للأشعة فوق البنفسجية والتجوية الخارجية على المدى الطويل، مما يجعله خيارًا شائعًا في الحالات التي تتراوح فيها القيم المقننة للتيار بين 3000 أمبير و5000 أمبير أو أكثر في محولات التوزيع عالية السعة. ومع ذلك، فإن هشاشته تعني أن الصدمة الحرارية — أي التغير السريع في درجة الحرارة بدلاً من التغير التدريجي — تشكل خطر تشقق أكبر مقارنةً بالـ HTN أو الراتنج. كما تتمتع الخزف بمقاومة أقل للصدمات أثناء التركيب، وهو اعتبار عملي ميداني منفصل عن الأداء الحراري.

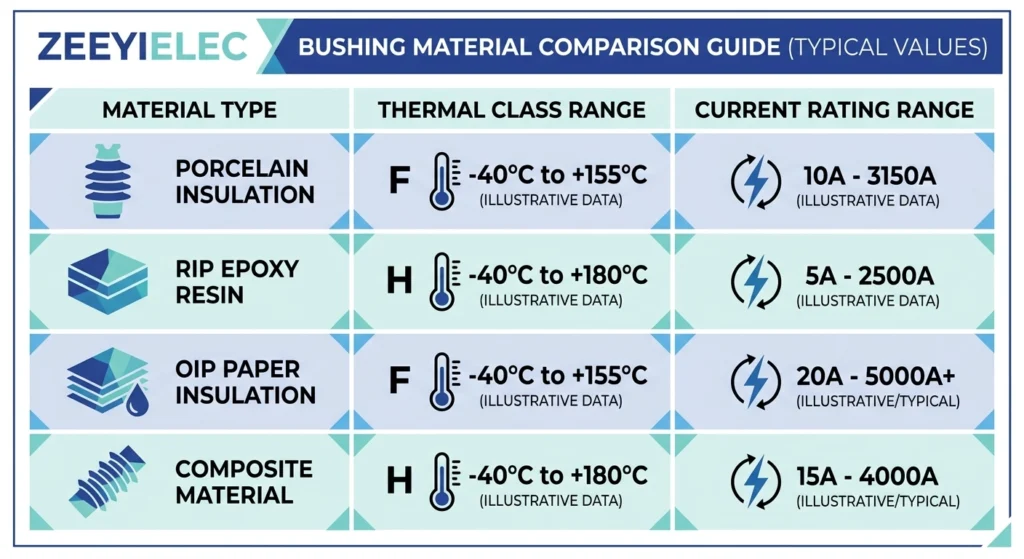

مقارنة تقريبية بين الفئات الحرارية: HTN ≈ 130 درجة مئوية – 155 درجة مئوية، الراتنج المسامي ≈ 130 درجة مئوية – 155 درجة مئوية، البورسلين ≈ 155 درجة مئوية فأكثر (يعتمد على المادة، ويخضع لشهادة الشركة المصنعة).
للاطلاع على التفاصيل الفنية الكاملة لتحديد مقاسات البطانات، انظر دليل ZeeyiElec البطانات ذات الجهد المنخفض صفحة السلسلة، وللاطلاع على المقارنة الهيكلية بين البطانات ذات الجهد المنخفض وتصاميم الجهد المتوسط، انظر دليل اختيار البطانة LV مقابل MV.[رؤى الخبراء]
- لا توجد مادة واحدة تتفوق من حيث الاستقرار الحراري وحده — بل إن سياق الاستخدام هو الذي يحدد ذلك
- تُظهر مرونة HTN فائدتها بشكل أكبر في الحالات التي تتكرر فيها دورات التحميل، وليس فقط في الحالات التي يكون فيها التيار مرتفعًا
- تشقق الراتنج بالقرب من الأطراف يُعد مؤشراً يستدعي الصيانة، وليس عطلًا تلقائيًّا
- يكمن أكبر خطر يواجه الخزف في عملية التركيب والتعامل معه، وليس في الحرارة في حالة الاستقرار
يُعد اختيار مادة الجلبة المناسبة للاستخدام جوهر الاستقرار الحراري لجلبات الجهد المنخفض — وذلك من خلال الموازنة بين التيار المقنن، وتهوية الغلاف، وتكرار الدورات الحرارية المتوقعة معًا، دون تقييم أي معيار بمفرده.
| المواد | الفئة الحرارية النموذجية | نطاق التيار المسموح به | تطبيق "Best-Fit" |
|---|---|---|---|
| HTN (نايلون عالي الحرارة) | 130 درجة مئوية – 155 درجة مئوية | 600 أمبير – 2000 أمبير | صناديق مدمجة مثبتة على قاعدة، أحمال دورية معتدلة |
| راتنج مسامي | 130 درجة مئوية – 155 درجة مئوية | 600 أمبير – 3000 أمبير | محولات توزيع قياسية، داخلية/خارجية مزودة بتهوية |
| البورسلين | 155 درجة مئوية فأكثر (حسب نوع المادة) | 2000 أمبير – 5000 أمبير+ | محولات كهربائية ذات تيار عالي، مخصصة للاستخدام في الهواء الطلق، منخفضة مخاطر الصدمة الحرارية |
إن المحول الذي يزود منشأة تتسم بتقلبات حادة في الحمل اليومي — على سبيل المثال، يتأرجح الحمل المقنن بين 40% و90% في غضون ساعات قليلة — يضع ضغطًا أكبر ناتجًا عن الدورات الحرارية على العازل مقارنةً بمغذي شبكة الكهرباء الذي يحافظ على منحنى حمل ثابت عند نفس متوسط التيار. في هذا السيناريو، يمكن أن تشكل مرونة HTN في ظل الدورات الحرارية ميزة عملية حتى في الحالات التي قد يكون فيها البورسلين مناسبًا للقيمة المقننة للتيار.
تعد تهوية العلبة العامل الرئيسي الثاني. فقد تكون درجة حرارة الجلبة المصنفة لـ 2000 أمبير في تركيب خارجي في الهواء الطلق أقل من درجة حرارة الجلبة ذات التصنيف نفسه داخل خزانة مغلقة مثبتة على قاعدة ذات تدفق هواء محدود؛ لذا فإن التصنيف الحالي المذكور على اللوحة الاسمية وحده لا يعطي الصورة الحرارية الكاملة — بل يجب أخذ الظروف المحيطة بالعلبة في الاعتبار.
تصف تصنيفات الفئات الحرارية المختبرية سلوك المواد في ظل ظروف خاضعة للرقابة، لكن التركيبات الميدانية نادرًا ما تتطابق مع التوحيد الذي تتسم به غرف الاختبار. فدرجة الحرارة المحيطة وتصميم الغلاف ونمط التحميل تتفاعل جميعها لترفع درجات حرارة التشغيل الفعلية إلى ما يزيد أو يقل عما قد تشير إليه القيمة المحددة على اللوحة التعريفية وحدها.

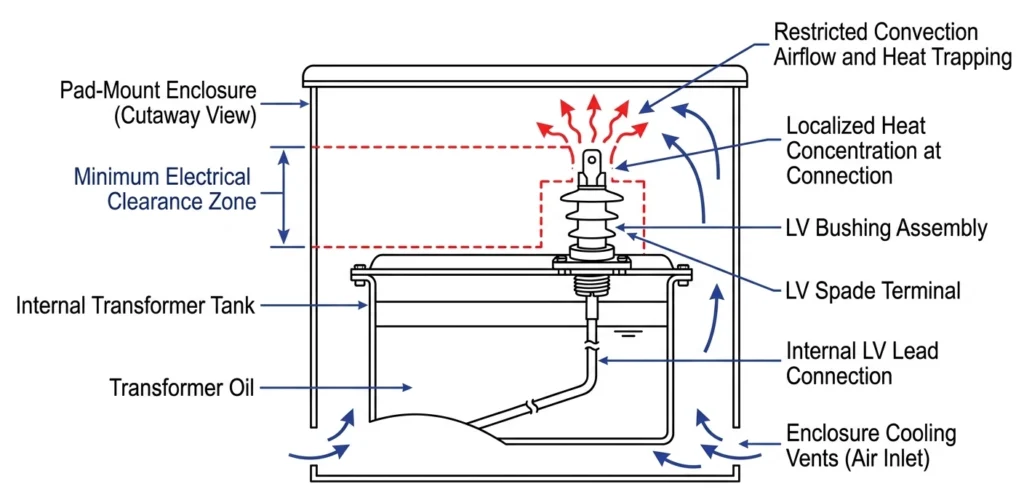

تؤدي العلب ذات التدفق الهوائي المحدود — الشائعة في الخزانات المدمجة المثبتة على قاعدة أو غرف المفاتيح الكهربائية الداخلية — إلى احتجاز الحرارة حول طرف العازل، مما يرفع درجة الحرارة الفعلية للتشغيل عن مستواها في الهواء الطلق عند نفس التيار. في الدراسات الميدانية للمحولات التي تعمل في حاويات تصل فيها درجات الحرارة المحيطة إلى 40 درجة مئوية إلى 45 درجة مئوية خلال ذروة فصل الصيف، تم قياس درجات حرارة سطح البطانة بما يتراوح بين 15 درجة مئوية و20 درجة مئوية أعلى من التركيبات في الهواء الطلق التي تحمل حمولة مماثلة. ويكون لهذا الفارق أهمية بالغة بالنسبة للمواد التي تعمل بالفعل بالقرب من الحد الأقصى لفئتها الحرارية، حيث يمكن لارتفاع طفيف إضافي في درجة الحرارة أن يقصر بشكل ملحوظ العمر المتوقع للعزل.
غالبًا ما تشهد محولات التوزيع التي تخدم أحمالًا تجارية أو صناعية مختلطة تقلبات في التيار تتراوح بين 50% و110% من السعة المقدرة خلال يوم واحد، بدلاً من الحفاظ على حمل متوسط ثابت. وتؤدي دورات التمدد والانكماش المتكررة هذه إلى إجهاد واجهة التلامس بين الموصل والعزل أكثر مما يسببه الحمل المستمر بتيار متوسط أقل. خلال أعمال التشغيل الأولي للمحولات التي تغذي المنشآت ذات أحمال بدء تشغيل المحركات الثقيلة، أظهرت البطانات المعرضة لدورات حرارية متكررة ناتجة عن التيار الاندفاعي حدوث ارتخاء مبكر في التوصيلات الطرفية عند فحوصات الصيانة المجدولة، مقارنةً بالبطانات الموجودة في الأحمال التجارية الأكثر استقرارًا التي تحمل تيارًا متوسطًا مماثلًا.
تؤثر طريقة التركيب تأثيرًا مباشرًا على الأداء الحراري على المدى الطويل — فغالبًا ما تكون الوصلات الطرفية غير المحكمة، أو عزم الدوران غير الكافي، أو الفراغ المحدود عند التشغيل هي الأسباب الأولى لحدوث ارتفاع محلي في درجة الحرارة.
يجب ربط أطراف التوصيل بقوة ربط محددة من قبل الشركة المصنعة — والتي تتراوح عادةً بين 15 نيوتن·متر و40 نيوتن·متر لمعدات أطراف التوصيل ذات الجلبة للتيار المنخفض، اعتمادًا على حجم المسامير والقيمة التصنيفية للتيار — نظرًا لأن التوصيلات التي يتم ربطها بقوة ربط أقل من المطلوب تزيد من مقاومة التلامس وتؤدي إلى ظهور نقطة سخونة موضعية تحت الحمل. يجب على المُركِّبين أيضًا التأكد من أن الفراغ المحيط بجسم الجلبة يتوافق مع الحد المسموح به للتهوية الذي حددته الشركة المصنعة للعلبة، والذي يتراوح عادةً بين 50 مم و100 مم حسب تصميم الخزانة، وذلك لتجنب احتباس الحرارة بالقرب من المكونات المجاورة. لطالما كان الفراغ غير الكافي في الخزانات المثبتة على قاعدة والمكتظة بالمكونات السبب الجذري المتكرر عندما يُشير التصوير الحراري لاحقًا إلى وجود جلبة ساخنة بشكل غير متوقع أثناء اختبار التشغيل الأولي.
يُجري الفحص بالتصوير الحراري خلال أول 24 إلى 72 ساعة من بدء التشغيل، ويفضل أن يكون ذلك بالقرب من ذروة الحمل المتوقعة، مما يحدد ملفًا حراريًّا أساسيًّا لكل عازل ووصلة طرفية. وعادةً ما تستدعي القراءات التي تزيد بنحو 10 درجات مئوية أو أكثر عن القراءات المسجلة في العوازل المماثلة التي تحمل تيارًا مشابهًا إجراء فحص إضافي لعزم الدوران قبل أن تُعزى إلى مشكلة في المواد أو التصميم. كما يوفر هذا المخطط الأساسي لفرق الصيانة نقطة مرجعية لاكتشاف الانحراف الحراري خلال عمليات الفحص المستقبلية.
نطاق عزم الدوران الموصى به: ≈15 نيوتن·م – 40 نيوتن·م (حسب حجم المسامير)؛ الفراغ الموصى به: ≈50 مم – 100 مم حول جسم الجلبة.
[رؤى الخبراء]
- إن تخطي إجراء الفحص الحراري بعد تزويد النظام بالطاقة يؤدي إلى فقدان الإشارة الأكثر وضوحًا للكشف المبكر عن أي عيب في التركيب
- يُعد الفارق الذي يزيد عن 10 درجات مئوية بين البطانات المماثلة الحد العملي لإعادة فحص عزم الدوران
- يُعد عدم توفر مساحة كافية في الخزانات الضيقة السبب الجذري الأكثر شيوعًا مقارنةً بعيوب المواد

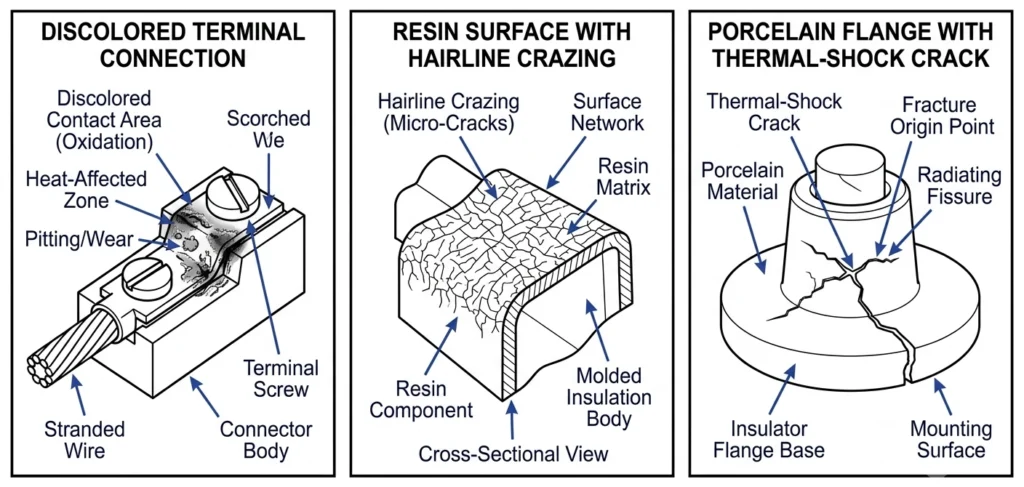

عادةً ما تحدث أعطال البطانات المرتبطة بالحرارة بشكل تدريجي، ويمكن أن يؤدي اكتشاف المؤشرات التشخيصية المبكرة أثناء الصيانة الروتينية إلى منع حدوث انقطاع غير مخطط له في التيار الكهربائي ناجم عن تلف تام في وصلة الطرف أو تشقق في هيكل العازل.
عادةً ما يشير التغير التدريجي في لون نقطة التوصيل الطرفية — من بقع بلون بني فاتح إلى بني غامق على أسطح الراتنج أو أسطح HTN — إلى ارتفاع مستمر في درجة الحرارة عند نقطة التلامس المحددة تلك، وليس إلى شيخوخة متساوية في جميع أنحاء الجلبة بأكملها. غالبًا ما تظهر تشققات سطحية دقيقة، وهي شبكة من الشقوق الدقيقة الضحلة، على أجسام الراتنج بعد التعرض المتكرر للدورات الحرارية، وتُعد عمومًا مؤشرًا في مرحلة مبكرة وليس خطرًا فوريًا للفشل، على الرغم من أنه ينبغي تسجيلها ومراقبتها.
يمكن أن يؤدي التمدد والانكماش الحراري المتكرر عند نقطة التلامس بين الموصل والطرف إلى إرخاء الوصلات الميكانيكية تدريجيًا، مما يؤدي إلى ارتفاع مقاومة التلامس وخلق دورة تسخين ذاتية التعزيز. ويُعد الارتفاع المقاس في مقاومة التلامس بمقدار 20% تقريبًا أو أكثر عن خط الأساس عند بدء التشغيل نقطة تحفيز معقولة لجدولة إعادة فحص عزم الدوران خلال فترة التوقف المخطط لها التالية.
ونظرًا لأن البورسلين مادة هشة مقارنةً بمواد HTN أو الراتنج، فإن أسلوب الفشل السائد فيه هو التشقق الناتج عن الصدمة الحرارية — مثل التلامس المفاجئ مع الماء البارد أثناء عاصفة بعد تعرضه لتسخين مستمر تحت أحمال عالية، على سبيل المثال — بدلاً من التشقق التدريجي الذي يظهر في المواد البوليمرية. ويُعد الفحص البصري للكشف عن الشقوق الدقيقة بالقرب من منطقة الانتقال بين الحافة والغطاء جزءًا أساسيًا من الصيانة الدورية للجلبة الخزفية.
يتبع سلوك الشيخوخة الحرارية لأنظمة عزل المحولات عمومًا العلاقة بين درجة الحرارة والعمر الافتراضي التي حددها IEEE C57.91, ، والتي تُحاكي شيخوخة عزل الملفات باستخدام قاعدة مونتسينجر وعلاقة أرهينيوس — وهو نفس مبدأ التحمل الحراري الأساسي الذي يحكم مواد عزل الوصلات العازلة، على الرغم من أن نطاق تطبيق المعيار C57.91 يقتصر على أنظمة عزل المحولات المغمورة بالزيت بدلاً من المواد الخاصة بالوصلات العازلة.
يعتمد اختيار مادة البطانة المناسبة للتيار المنخفض (LV) وفقًا لملف حراري معين على التفاصيل الخاصة بكل تركيب — مثل نوع الغلاف، والظروف المحيطة، والقيمة الاسمية للتيار، ونمط دورات الحمل المتوقعة. وتتيح مشاركة بيانات اللوحة التعريفية للمحول ومواصفات الغلاف تقديم توصية أكثر دقة مما يمكن أن توفره الإرشادات العامة وحدها.
يقدم الفريق الفني لشركة ZeeyiElec الدعم في اختيار العوازل الكهربائية للتيار المنخفض (LV) من بين خيارات HTN والراتنج المسامي والخزف، مع مطابقة المواد مع القيم التصنيفية الحالية (600 أمبير – 5000 أمبير+) ومتطلبات الفئة الحرارية (105 درجة مئوية–155°C) استنادًا إلى الظروف الفعلية للمشروع بدلاً من الافتراضات الافتراضية، بما في ذلك قيود تهوية العلب ودورة التشغيل المتوقعة.
بالنسبة للمشاريع التي لا تزال في مرحلة وضع اللمسات الأخيرة على النطاق الكامل للمعدات الملحقة، فإن ZeeyiElec’s ملحقات الكابلات تتناول هذه السلسلة الاعتبارات الحرارية والبيئية المماثلة المتعلقة بجانب الكابلات في أي مشروع.يرجى تقديم تفاصيل اللوحة التعريفية للمحول، أو رسومات الغلاف، أو مواصفات العوازل الموجودة، من أجل إجراء مراجعة فنية وتقديم عرض أسعار.
تندرج مواد البطانات LV عمومًا ضمن نطاق الفئة الحرارية 105 درجة مئوية – 155 درجة مئوية، اعتمادًا على تركيبة الراتنج أو النايلون، على الرغم من أن الفئة الدقيقة تعتمد على شهادة المواد الصادرة عن الشركة المصنعة وتكوين التركيب.
عادةً ما يُظهر مادة HTN مقاومة أفضل للدورات الحرارية والصدمات الميكانيكية في التصميمات المدمجة، في حين تحافظ الخزف على ثبات أبعادها جيدًا في ظل التعرض المستمر للحرارة؛ لذا فإن الاختيار الأفضل يعتمد على الظروف المحيطة ونمط التحميل الحالي، وليس على تفوق مادة معينة بشكل عام.
يمكن للراتنج المسامي أن يتحمل الحمل الزائد المعتدل لفترات محدودة، لكن الحمل الزائد الدوري المتكرر يُسرّع من عملية الشيخوخة الحرارية؛ لذا يجب مراجعة دورة التشغيل وتصميم التبريد مقارنةً بالمواصفات التي حددتها الشركة المصنعة قبل الاعتماد على هامش الحمل الزائد.
تؤدي القيم الأعلى للتيار المقنن إلى زيادة التسخين المقاومي عند واجهة الوصلة، وهو ما يفضل عمومًا استخدام المواد ذات الفئة الحرارية الأعلى والقدرة الأفضل على تبديد الحرارة، على الرغم من أن تهوية العلبة تلعب دورًا مهمًا بنفس القدر في القرار النهائي.
تشمل المؤشرات الشائعة تغير لون السطح، أو ظهور تشققات سطحية طفيفة، أو ارتخاء الأطراف نتيجة التمدد الحراري المتكرر، وعادةً ما تستدعي أي من هذه الملاحظات إجراء فحص دقيق خلال الصيانة الدورية بدلاً من الاستبدال الفوري.
نعم — غالبًا ما تستفيد التركيبات الموجودة في حاويات تتسم بدرجات حرارة محيطة مرتفعة باستمرار أو ذات تهوية ضعيفة من استخدام مادة ذات تصنيف حراري مستمر أعلى، في حين تتيح الظروف المحيطة القياسية مزيدًا من المرونة في اختيار المواد.
يقوم العديد من المشغلين بإعادة إجراء التصوير الحراري في فترات الصيانة السنوية أو بعد أي تغيير جوهري في نمط الحمل، حيث إن أي انحراف عن خط الأساس المحدد عند بدء التشغيل غالبًا ما يكون أول علامة قابلة للقياس على ظهور إجهاد حراري.
