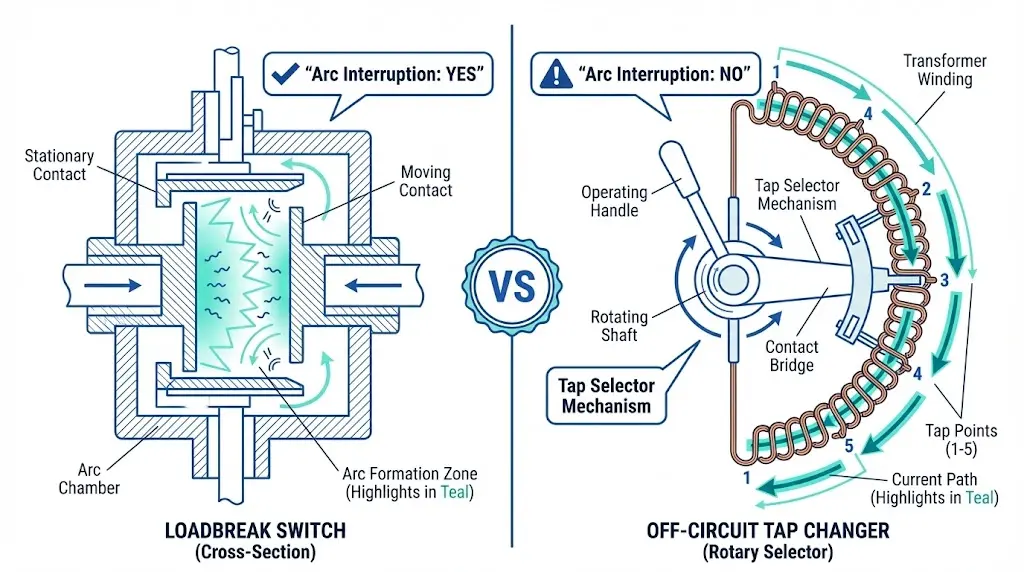

எழுதியவர்யோயோ ஷிA லோட் பிரேக் சுவிட்ச் டிரான்ஸ்ஃபார்மர் மின்னேற்றத்துடன் இருக்கும்போதே தற்போதைய மின்சாரத்தைத் துண்டிக்கிறது. ஒரு சுற்றுப்புறமற்ற டேப் மாற்றி மாற்றொழுங்கி மின்விசையற்றாக்கப்பட்ட பிறகு மட்டுமே மின்னழுத்த விகிதத்தைச் சரிசெய்கிறது. இந்த ஒரே ஒரு வேறுபாடு—மின்விசை பெற்ற மற்றும் மின்விசை அற்ற செயல்பாடு—இந்த இரண்டு சாதனங்களுக்கும் இடையிலான பயன்பாட்டு எல்லையை வரையறுக்கிறது.
இரண்டு கூறுகளும் விநியோக டிரான்ஸ்ஃபார்மர்களில் காணப்படுகின்றன. இரண்டும் ஒரு சுவிட்ச்சிங் செயலை உள்ளடக்கியுள்ளன. இரண்டும் கைப்பிடிகள் அல்லது மோட்டார் இயக்கிகளுடன் வெளிப்புறமாகப் பொருத்தப்படுகின்றன. இந்த வெளிப்புற ஒற்றுமைகள், டிரான்ஸ்ஃபார்மர் துணைக்கருவிகளைத் தேர்ந்தெடுக்கும் பொறியாளர்கள் மற்றும் அவற்றை இயக்கும் களப் பணியாளர்கள் மத்தியில் குழப்பத்தை ஏற்படுத்துகின்றன.
இந்தக் குழப்பம் உண்மையான விளைவுகளைக் கொண்டது. சுமையின் கீழ் மின்சுற்றுக்கு வெளியே உள்ள டேப் சேஞ்சரை இயக்குவது தொடர்புகளைச் சேதப்படுத்துவதோடு, உள் உருமாற்றி கோளாறுகளுக்கும் வழிவகுக்கும். மின்னழுத்த சரிசெய்தல் தேவைப்படும் இடத்தில் லோட்பிரேக் சுவிட்சைப் பயன்படுத்துவது, முக்கியப் பிரச்சினையைத் தீர்க்காமல் விட்டுவிடும். ஒவ்வொரு சாதனமும் எங்கு பொருந்தும்—எங்கு பொருந்தாது என்பதைப் புரிந்துகொள்வது, உபகரணச் சேதத்தைத் தடுத்து, உருமாற்றியின் சரியான செயல்பாட்டை உறுதி செய்கிறது.
இந்தக் கட்டுரைக்கு இடையில் உள்ள செயல்பாட்டு எல்லைகளை ஆராய்கிறது. லோட் பிரேக் சுவிட்சுகள் மற்றும் சுற்றுப்புற மின்மாற்றி மாற்றுப்பான்கள். நாங்கள் அவற்றின் வழிமுறைகள், விவரக்குறிப்புகள் மற்றும் பயன்பாட்டுச் சூழல்களை ஒப்பிட்டு, பின்னர் விநியோக டிரான்ஸ்ஃபார்மர் உள்ளமைப்புகளுக்கான தேர்வு வழிகாட்டுதலை வழங்குகிறோம்.
ஒரு லோட்பிரேக் சுவிட்ச் மின்சாரம் பாய்ந்துகொண்டிருக்கும்போதே சுமை மின்னோட்டத்தைத் துண்டிக்கிறது—இந்தத் திறனே அதை அடிப்படையாகப் பிரிப்புச் சுவிட்சுகள் மற்றும் டேப் சேஞ்சர்களிலிருந்து வேறுபடுத்துகிறது. இதன் முக்கிய இயக்கவியலில், சுமை நிலையில் தொடர்புகள் பிரிந்துபோகும்போது உருவாகும் மின்விழியைப் பாதுகாப்பாக அணைக்கும் மின்விழித் துண்டிப்புத் தொழில்நுட்பம் அடங்கியுள்ளது.

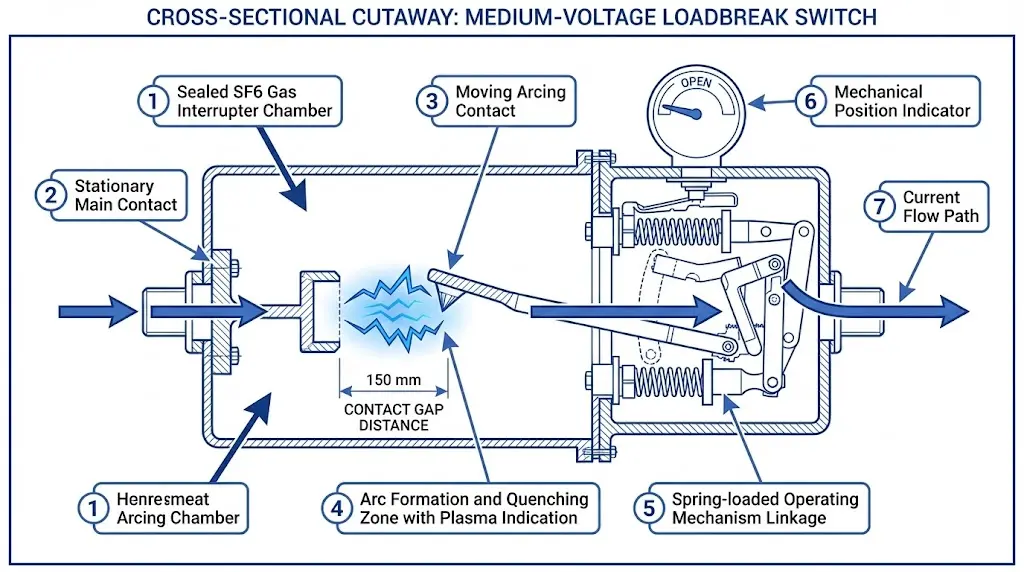

சுவிட்ச்சிங் செயல்பாடு ஒரு மூடிய அறைக்குள் நிகழ்கிறது—அது பொதுவாக SF₆ வாயு, வெற்றிடம் அல்லது எண்ணெயால் நிரப்பப்பட்டிருக்கும்—அங்கு வளைவு-அணைப்பு ஊடகங்கள் வளைவுப் பிளாஸ்மாவை விரைவாக அயனற்றதாக்குகின்றன. தொடர்புகள் மதிப்பிடப்பட்ட சுமை மின்னோட்டத்தில் (விநியோக வகுப்பு அலகுகளுக்கு பொதுவாக 200–630 A) பிரிந்தபோது, வளைவின் வெப்பநிலை தற்காலிகமாக 6,000°C-ஐத் தாண்டக்கூடும். தடை செய்யும் ஊடகம் இந்த வெப்ப ஆற்றலை உறிஞ்சுகிறது, அதே நேரத்தில் வளைவு-அணைக்கும் வடிவியல், வளைவை விரைவாக நீளமாக்கி குளிர்வித்து, 30–50 மில்லிவினாடிகளுக்குள் அதை அணைத்துவிடுகிறது.
SF₆ வடிவமைப்புகள், காற்றின் வளிமண்டல அழுத்தத்தில் உள்ளதை விட சுமார் 2.5 மடங்கு அதிகமான, வாயுவின் உயர் மின்முனைவு வலிமையைப் பயன்படுத்துகின்றன. இது, மின்னோட்டத்தின் பூஜ்ஜியக் கடப்பைத் தொடர்ந்து இடைவெளியின் காப்புத் திறனை விரைவாக மீட்டெடுக்க உதவுகிறது. வசந்தத்தால் சேமிக்கப்பட்ட ஆற்றல் வழிமுறைகள், கைவினைஞரின் விசை எவ்வளவு இருந்தாலும் சீரான சுவிட்ச்சிங் வேகத்தை வழங்குகின்றன. 1.5 மீ/வினாடிக்கு மேற்பட்ட தொடர்பு பிரிப்பு வேகத்தைத் தேவைப்படுத்தும் இந்த வேகச் சார்பின்மை, மதிப்பிடப்பட்ட மின்னோட்ட வரம்பில் நம்பகமான வளைவுத் துண்டிப்பை உறுதி செய்கிறது.
விநியோக டிரான்ஸ்ஃபார்மர் பயன்பாடுகளுக்கான லோட்பிரேக் சுவிட்சுகள் பொதுவாக 15 kV முதல் 38 kV வரையிலான வோல்டேஜ் மதிப்பீடுகளிலும், 200 A முதல் 900 A வரையிலான தொடர்ச்சியான மின்னோட்ட மதிப்பீடுகளிலும் செயல்படுகின்றன. இதில் முக்கியமான அளவுரு குறுக்கிடும் திறன் ஆகும்—பெரும்பாலான விநியோக-வகுப்பு லோட்பிரேக் சுவிட்சுகள் மதிப்பிடப்பட்ட வோல்டேஜில் 600 A வரை உள்ள மின்னோட்டங்களைப் பாதுகாப்பாகக் குறுக்கிட்டு நிறுத்த முடியும், இருப்பினும் உண்மையான பிழை மின்னோட்டத்தைக் குறுக்கிட மேலூட்டப் பாதுகாப்புச் சாதனங்களுடன் ஒருங்கிணைப்பு தேவைப்படுகிறது.
IEEE C37.30.1-இன் படி, சுமைமுறிவு சுவிட்சுகள் வளைவு நீளம், தொடர்பு அரிப்பு மற்றும் மின்மறுப்பு மீட்பு ஆகியவற்றின் சரிபார்ப்பு உட்பட, பரிந்துரைக்கப்பட்ட சோதனை நிலைகளின் கீழ் குறிப்பிட்ட இணைப்பு மற்றும் பிரிப்பு திறன்களை வெளிப்படுத்த வேண்டும். பயன்பாட்டு விநியோக அமைப்புகளில் உள்ள கள அனுபவம், சரியான மதிப்பீடு செய்யப்பட்ட சுமைமுறிவு சுவிட்சுகள் பராமரிப்பு ஆய்வுக்கு முன்பு வழக்கமாக 1,000-க்கும் மேற்பட்ட செயல்பாடுகளை அடைகின்றன என்பதை உறுதிப்படுத்துகிறது.
மாற்றக்கிளர் சுவிட்ச்சிங் பயன்பாடுகளில் இதன் நடைமுறை முக்கியத்துவம் தெளிவாகிறது: செயல்பாட்டாளர்கள் முழு ஃபீடரையும் மின்விசையை நிறுத்தாமல், மாற்றக்கிளர்களுக்கு மின்விசையை வழங்கவோ அல்லது நிறுத்தவோ முடியும். இது, அருகிலுள்ள சுமைகளுக்கு சேவையைத் தொடர்ச்சியாக வழங்கியவாறே, சுமை இடமாற்றச் செயல்பாடுகளையும் பராமரிப்புத் தனிப்படுத்தலையும் சாத்தியமாக்குகிறது.
[நிபுணர் பார்வை: லோட் பிரேக் சுவிட்ச் தேர்வு]
- மாற்றியின் kVA மதிப்பிற்கு மட்டுமல்லாமல், உண்மையான சுமை மின்னோட்டத்திற்கேற்ப மதிப்பீட்டைப் பொருத்தவும்—480 V இரண்டாயிரில் உள்ள ஒரு 500 kVA மாற்றி 600 A மட்டுமே இழுக்கும், ஆனால் மின்னேற்றத்தின் போது அதன் திடீர் மின்னோட்டம் 8–12 மடங்கு வரை அடையும்.
- SF₆ சுவிட்சுகள் சிறந்த மின்மறுப்பு மீட்பை வழங்குகின்றன, ஆனால் கசிவு கண்காணிப்பு தேவை; வெற்றிடத் துண்டிப்பான்கள் வாயுக் கையாளுதலை நீக்குகின்றன, ஆனால் அதிக செலவாகும்.
- பேட்-மவுண்டட் பயன்பாடுகளுக்கு, இரண்டு டிரான்ஸ்ஃபார்மர்கள் ஒரு ஒற்றை சுவிட்ச் வழியாக பின்-ஊட்டமளிக்கக்கூடிய லூப்-ஃபீட் சூழ்நிலைகளை கணக்கில் எடுத்துக்கொண்டு, சுவிட்ச்சின் மதிப்பீடு சரிபார்க்கப்பட வேண்டும்.

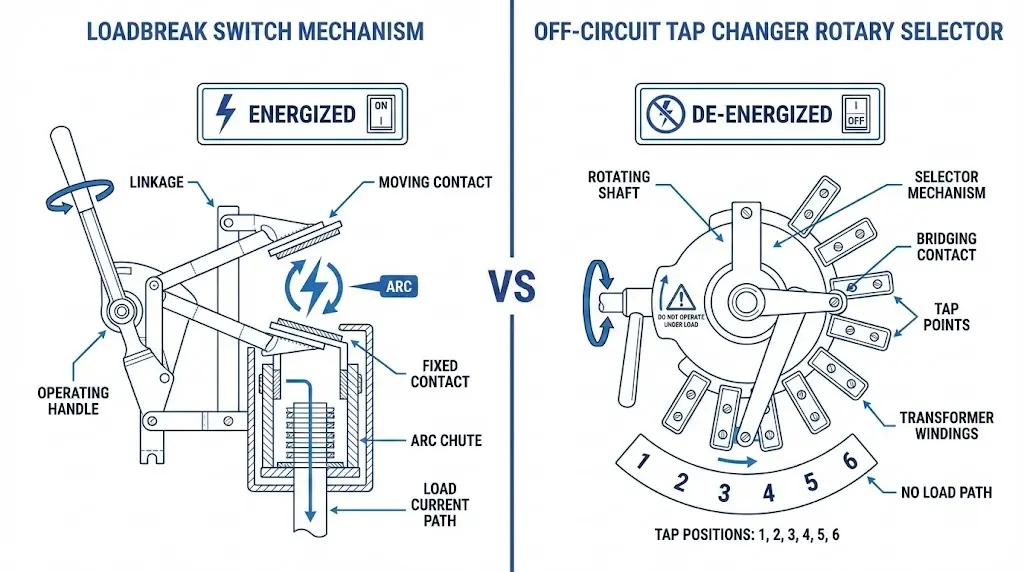

சுற்றுக்கு வெளியே உள்ள டேப் மாற்றுப்பான்கள் முற்றிலும் மாறுபட்ட ஒரு செயல்பாட்டைச் செய்கின்றன. டிரான்ஸ்ஃபார்மர் சுருள்களில் நேரடியாகப் பொருத்தப்பட்ட அவை, தனித்தனி டேப் நிலைகள் மூலம் மின்னழுத்த ஒழுங்குபடுத்தலை வழங்குகின்றன—பொதுவாக ±2 × 2.5 அல்லது ±5% சரிசெய்தல் வரம்பு. இந்த இயந்திரத் தேர்வான்களில் வளைவுத் துண்டிக்கும் திறன் இல்லாததால், அவற்றை இயக்குவதற்கு முன் முழுமையாக மின்சாரத்தைத் துண்டிக்க வேண்டும்.
இந்த அமைப்பு, மாற்றி சுற்றுகளின் விகிதத்தை மாற்றி, அதன் மூலம் இரண்டாம் நிலை மின்னழுத்த வெளியீட்டைச் சரிசெய்ய, சுற்றுகளின் வெவ்வேறு திருப்பங்களை இணைக்கிறது. ஒரு சுழற்சி அல்லது நேரியல் தேர்வான், நிலையான தொடர்பு நிலைகளுக்கு இடையில் நகர்கிறது, ஒவ்வொன்றும் சுற்றுகளின் ஒரு குறிப்பிட்ட எண்ணிக்கைக்குச் சமமாக இருக்கும். தேர்வான் ஒரு டேப்பிலிருந்து மற்றொன்றுக்கு நகரும்போது, அடுத்ததுடன் தொடர்பு கொள்வதற்கு முன்பு, அது ஒரு நிலையில் இருந்து தொடர்பைச் சுருக்கமாகத் துண்டிக்கிறது.
இங்குதான் முக்கியமான கட்டுப்பாடு உள்ளது: அந்த மாற்றத்தின் போது, தொடர்புகளின் வழியாக மின்னோட்டம் பாய்ந்தால், ஒரு மின்னல் வளைவு உருவாகிறது. லோட் பிரேக் சுவிட்சுகளைப் போலல்லாமல், மின்சுற்றுக்கு வெளியே உள்ள டேப் மாற்றுவிகளில் மின்னல் வளைவை அணைக்கும் அறை, SF₆ வாயு, வெற்றிடத் துண்டிப்பான் எதுவும் இல்லை—அந்த மின்னல் வளைவை அணைக்க எதுவும் இல்லை. தொடர்புகள் மின்னோட்டத்தைச் சுமக்க மட்டுமே வடிவமைக்கப்பட்டுள்ளன, அதைத் துண்டிக்க அல்ல.
ஸ்டாண்டர்ட் விநியோக டிரான்ஸ்ஃபார்மர்கள் OTCC-கள், ஒவ்வொரு நிலை மாற்றத்திற்கும் 2.5% மின்னழுத்த மாற்றத்துடன் ஐந்து நிலைகளை (பெயரளவிற்கு மேல் இரண்டு, கீழே இரண்டு, மற்றும் பெயரளவு) வழங்குகின்றன. நீட்டிக்கப்பட்ட வரம்பு வடிவமைப்புகள் ±10% மொத்த சரிசெய்தலுக்காக ஒன்பது நிலைகளை வழங்குகின்றன. இதன் பௌதீக அமைப்பில், டிரான்ஸ்ஃபார்மரின் மதிப்பிடப்பட்ட மின்னோட்டத்திற்கேற்ப அளவிடப்பட்ட, வெள்ளி பூசப்பட்ட செப்புத் தொடர்புகளுடன் கூடிய ஒரு சுழலும் டிரம் அல்லது நழுவுத் தொடர்பு அமைப்பு அடங்கும்.
பரவல் பயன்பாடுகளில் காணப்படும் ஆன்-லோட் டேப் சேஞ்சர்களுடன் (OLTC-கள்) மாறாக, OCTC-கள் குறைந்த செலவைக் கருத்தில் கொள்ளும் விநியோக டிரான்ஸ்ஃபார்மர்களில் பயன்படுகின்றன, அங்கு அரிதாக மின் அழுத்தத்தைச் சரிசெய்வது ஏற்றுக்கொள்ளப்படும். செலவு வேறுபாடு கணிசமானது—அதன் டைவர்ட்டர் சுவிட்ச் இயந்திரகம், மோட்டார் டிரைவ் மற்றும் கட்டுப்பாட்டு அமைப்புடன் கூடிய ஒரு OLTC, ஒரு எளிய OCTC-யை விட 10–15 மடங்கு அதிக விலை கொண்டிருக்கலாம்.

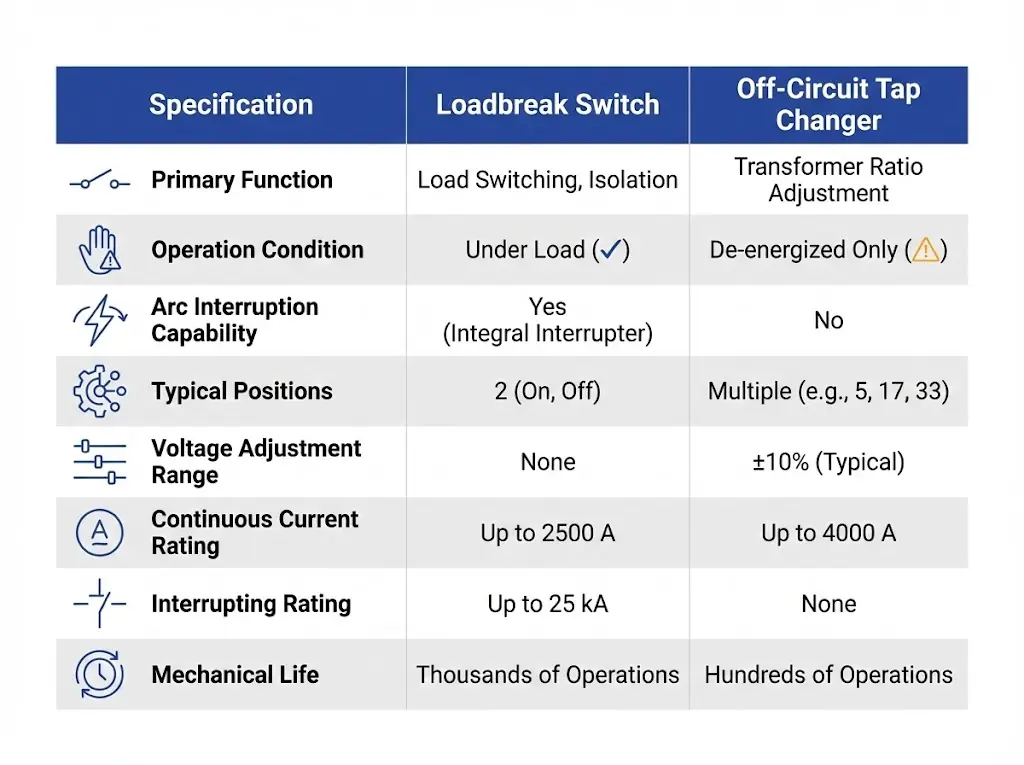

இந்தச் சாதனங்களுக்கு இடையிலான வேறுபாடுகள், அவற்றின் இயக்கத் தத்துவத்தைக் கடந்து, அளவிடக்கூடிய விவரக்குறிப்புகளிலும் உள்ளன. பின்வரும் ஒப்பீடு, ஒவ்வொரு சாதனத்தால் என்ன செய்ய முடியும்—என்ன செய்ய முடியாது என்பதைத் தெளிவுபடுத்துகிறது.
| விவரக்குறிப்பு | சுமைத் துண்டிப்புத் துடுப்பு | சுற்றுப்பாதைக்கு வெளியே உள்ள டேப் மாற்றி |
|---|---|---|
| முதன்மைச் செயல்பாடு | சுமை-மின்னோட்டத் துண்டிப்பு + தனிமைப்படுத்தல் | மின்னழுத்த விகித சரிசெய்தல் |
| செயல்பாட்டு நிலை | ஆற்றல் பெற்ற (சுமையின் கீழ்) | சக்தியிழந்த மட்டும் |
| ஆர்க் குறுக்கீட்டுத் திறன் | ஆம்—SF₆, வெற்றிடம், அல்லது எண்ணெய் அறை | இல்லை |
| வழக்கமான பதவிகள் | 2–3 (திறந்த/மூடிய/மாற்றம்) | 5–33 தட்டு நிலைகள் |
| மின்னழுத்த சரிசெய்தல் வரம்பு | இல்லை | ±2.5% முதல் ±10% வரை வழக்கமானது |
| தொடர் மின்னோட்டத் திறன் | 200 A–900 A | மாற்றியின் மதிப்பீட்டைப் பொருத்துக |
| தடை மதிப்பீடு | மின்னழுத்த வகுப்பில் 200 A–600 A | பொருந்தாது |
| வழக்கமான இயந்திர வாழ்க்கை | 1,000-க்கும் மேற்பட்ட சுமை-வெட்டுச் செயல்பாடுகள் | 2,000-க்கும் மேற்பட்ட தேர்வீட்டுச் செயல்பாடுகள் |
| மின்னழுத்த வகுப்புகள் | 15 கி.வோ, 25 கி.வோ, 38 கி.வோ | மாற்றாக்கி வடிவமைப்புடன் ஒருங்கிணைக்கப்பட்டது |
அடிப்படை சமச்சீரற்ற தன்மையைக் கவனியுங்கள்: லோட்பிரேக் சுவிட்சுகளுக்கு இடையூறு செய்யும் மதிப்பீடுகள் உள்ளன, ஆனால் டாப் சேஞ்சர்களுக்கு அவை இல்லை. இந்த ஒற்றை விவரக்குறிப்பு வேறுபாடு பயன்பாட்டு எல்லையை உள்ளடக்கியுள்ளது. இடையூறு செய்யும் மதிப்பீடு கொண்ட ஒரு சாதனம் மின்னோட்டத்தைத் துண்டிக்க முடியும். அத்தகைய மதிப்பீடு இல்லாத ஒரு சாதனம் அதைச் செய்ய முடியாது—மேலும் அதை ஒருபோதும் முயற்சிக்குமாறு கேட்கக்கூடாது.
இயந்திர வாழ்க்கை உருவங்களும் அர்த்தத்தில் வேறுபடுகின்றன. லோட்பிரேக் சுவிட்ச் செயல்பாடுகளில் வளைவு உருவாக்கம் மற்றும் அதை அணைத்தல் ஆகியவை அடங்கும், இது தொடர்புகளைப் படிப்படியாக அரிக்கிறது. டாப் சேஞ்சர் செயல்பாடுகளில், மின்னோட்டத்தைச் சுமக்காத தேர்வான தொடர்புகளின் இயந்திர நகர்வு மட்டுமே அடங்கும். தேய்மான வழிமுறைகள் முற்றிலும் வேறுபடுகின்றன.
லோட்பிரேக் சுவிட்சுகள் மின்னோட்டத் துண்டிப்பு மற்றும் உபகரணத் தனிமைப்படுத்தல் தொடர்பான சிக்கல்களைத் தீர்க்கின்றன:
சுற்று ஊட்ட மாற்றுதல்: நிலத்தடி குடியிருப்பு விநியோக (URD) அமைப்புகள் பொதுவாக பேட்-மவுண்டட் டிரான்ஸ்ஃபார்மர்களுக்கு இரண்டு திசைகளிலிருந்து மின்சாரம் வழங்குகின்றன. ஒவ்வொரு மின் விநியோக முனையிலும் உள்ள லோட்பிரேக் சுவிட்சுகள், வாடிக்கையாளர் சேவையைத் துண்டிக்காமல் ஃபீடர்களுக்கு இடையில் சுமையை மாற்ற ஆபரேட்டர்களை அனுமதிக்கின்றன. ஒரு சுவிட்சைத் திறந்து, மற்றொன்றை மூடவும்—டிரான்ஸ்ஃபார்மர் ஒருபோதும் மின்சாரத்தை இழப்பதில்லை.
மாற்றாக்கி தனிமைப்படுத்தல்ஒரு டிரான்ஸ்ஃபார்மருக்குப் பராமரிப்பு அல்லது சோதனை தேவைப்படும்போது, லோட்பிரேக் சுவிட்ச் பார்வைக்குத் தெரியும் வகையில் தனிமைப்படுத்தலை வழங்குகிறது. ஒரே ஃபீடரில் உள்ள அருகிலுள்ள டிரான்ஸ்ஃபார்மர்கள் மின்னேற்றத்துடன் இருக்கும்போதே, ஆபரேட்டர்கள் சுவிட்சை பூட்டி, மண் இணைப்புகளைப் பொருத்தி, பாதுகாப்பாக வேலை செய்ய முடியும்.
பிரிவினைப்படுத்துதல்கம்பிவடம் கோளாறு ஏற்பட்டதைத் தொடர்ந்து, லோட் பிரேக் சுவிட்சுகள் கோளாறு ஏற்பட்ட பகுதிகளை முறையாகத் தனிமைப்படுத்த உதவுகின்றன. இயக்காளர்கள் கோளாறைக் கண்டறிய சுவிட்சுகளை வரிசையாகத் திறந்து, பின்னர் கோளாறு இல்லாத பகுதிகளுக்கு சேவையை மீண்டும் வழங்குவதற்காக அமைப்பை மறுவடிவமைக்கின்றனர்.
அவசரச் சுமைப் பரிமாற்றம்: மின்விநியோகச் சுமை அதிகமாக இருக்கும்போது, மேல்நிலை முறிப்பான்களை இயக்கப் பணியாளர்களை அனுப்பத் தேவையின்றி, சுமைமுறிப்புச் சுவிட்சுகள் சுமையை விரைவாக மறுபகிர்வு செய்ய அனுமதிக்கின்றன.
டேப் சேஞ்சர்கள் மின்னழுத்தத்தின் அளவைப் பற்றிய சிக்கல்களைத் தீர்க்கின்றன:
பருவகால சரிசெய்தல்பருவங்களுக்கு ஏற்ப சுமைப் பாணிகள் மாறுகின்றன. கோடைகால குளிரூட்டும் சுமைகள் மின்னழுத்த வீழ்ச்சியை அதிகரிக்கின்றன; குளிர்கால வெப்பமூட்டும் சுமைகள் வேறுபடலாம். பருவத்திற்கேற்ப டாப்களைச் சரிசெய்வது—பொதுவாக திட்டமிடப்பட்ட பராமரிப்பு நேரங்களின் போது—இரண்டாம் நிலை மின்னழுத்தத்தை ஏற்றுக்கொள்ளக்கூடிய வரம்புகளுக்குள் வைத்திருக்கிறது.
ஆணையிடும் அமைப்புகள்புதிய டிரான்ஸ்ஃபார்மர் நிறுவல்களுக்கு, நிறுவல் தளத்தில் உள்ள உண்மையான ஃபீடர் மின்னழுத்தத்திற்குப் பொருந்தும் வகையில் டேப் தேர்வைச் செய்ய வேண்டும். ஃபீடரின் நீளத்தின் வழியே அதன் மின்னழுத்தம் மாறுபடுகிறது; துணை மின் நிலையத்திற்கு அருகிலுள்ள டிரான்ஸ்ஃபார்மர்களுக்கு, ஃபீடரின் இறுதி முனைகளில் உள்ளவற்றிலிருந்து வேறுபட்ட டேப் அமைப்புகள் தேவைப்படலாம்.
நீண்ட ஊட்டியின் இழப்பீடுநீட்டிக்கப்பட்ட விநியோகக் கட்டமைப்புகளில் கணிக்கக்கூடிய மின்னழுத்த வீழ்ச்சி ஏற்படுகிறது. நீண்ட மின் வழித்தடங்களின் முடிவில் உள்ள மின்மாற்றிகளுக்கு ஈடுசெய்ய, நிரந்தர டேப் சரிசெய்தல் தேவைப்படலாம்.
நிலையான மின்னழுத்தச் சரிசெய்தல்: ஃபீடர் உள்ளமைப்பு, கான்டென்சர் பேங்கின் இருப்பிடங்கள், அல்லது பெரிய தொழில்துறை சுமைகள் காரணமாக சில நிறுவல்களில் நிலையான அதிக மின்னழுத்தம் அல்லது குறைந்த மின்னழுத்தம் ஏற்படுகிறது. டாப் சரிசெய்தல் நிரந்தரமான திருத்தத்தை வழங்குகிறது.
பல பேட்-மவுண்டட் விநியோக டிரான்ஸ்ஃபார்மர்களில், சுவிட்ச்சிங் அறையில் ஒரு லோட்பிரேக் சுவிட்ச் மற்றும் சுருளின் மீது ஒரு ஆஃப்-சர்க்யூட் டேப் சேஞ்சர் ஆகிய இரண்டு சாதனங்களும் உள்ளன. இந்த உள்ளமைப்பு, களப் பணியாளர்கள் துல்லியமாகப் பின்பற்ற வேண்டிய ஒரு செயல்பாட்டு வரிசையை உருவாக்குகிறது.
சரியான வரிசை: முதலில் லோட்பிரேக் சுவிட்சைத் திறக்கவும், மின்சாரம் இல்லாத நிலையை உறுதிப்படுத்தவும், பின்னர் டேப் சேஞ்சரைச் சரிசெய்யவும், இறுதியாக லோட்பிரேக் சுவிட்சை மூடவும். லோட்பிரேக் சுவிட்ச் மின்னோட்டத் துண்டிப்பைக் கையாள்கிறது. டேப் சேஞ்சர் மின்னழுத்தச் சரிசெய்தலைக் கையாள்கிறது. இந்த இரண்டு சாதனங்களிலும் எதுவும் மற்றொன்றின் வேலையைச் செய்ய முடியாது.
150-க்கும் மேற்பட்ட களத்தில் நிறுவப்பட்ட பேட்-மவுண்டட் டிரான்ஸ்ஃபார்மர் அமைப்புகளில், செயல்பாட்டுப் பிழைகள் இந்த வரிசையைச் சுற்றித் திரள்வதை நாங்கள் கவனித்துள்ளோம். நேர அழுத்தம், போதுமான பயிற்சி இல்லாதது, அல்லது இன்டர்லாக் அமைப்புகள் இல்லாதது போன்ற காரணங்களால், தொழில்நுட்ப வல்லுநர்கள் சில நேரங்களில் முதலில் லோட்பிரேக் சுவிட்சைத் திறக்காமலேயே டாப் சேஞ்சர்களைச் சரிசெய்கிறார்கள். இதன் விளைவாக, டாப் சேஞ்சர் தொடர்புகளில் வளைவு சேதம், எண்ணெய் கரிமயமாதல், மற்றும் சாத்தியமான டிரான்ஸ்ஃபார்மர் செயலிழப்பு ஏற்படுகிறது.
நவீன டிரான்ஸ்ஃபார்மர் வடிவமைப்புகளில், லோட்பிரேக் சுவிட்ச் திறந்திருக்கும் வரை டேப் சேஞ்சரை இயக்கத் தடுக்கும் மெக்கானிக்கல் இன்டர்லாக்-கள் பெருகிய முறையில் இணைக்கப்படுகின்றன. இந்த இன்டர்லாக்-கள் செலவை அதிகரித்தாலும், ஒரு குறிப்பிடத்தக்க தோல்வி முறையை நீக்குகின்றன. புதியதைக் குறிப்பிடும்போது மாற்றான்கருவி துணைக்கருவிகள், இன்டர்லாக் விதிகள் சேர்க்கப்பட்டுள்ளனவா அல்லது விருப்பங்களாகக் கிடைக்கின்றனவா என்று கருத்தில் கொள்ளுங்கள்.
[நிபுணர் பார்வை: களச் செயல்பாட்டுப் பாதுகாப்பு]
- டேப் சேஞ்சர்களை இயக்குவதற்கு முன், எப்போதும் ஒரு வோல்டேஜ் டெஸ்டரைக் கொண்டு மின்சாரம் இல்லாத நிலையைச் சரிபார்க்கவும்—நிலை சுட்டிகள் பழுதடையலாம் அல்லது தவறாகப் படிக்கப்படலாம்.
- சரிசெய்தலுக்கு முன்னும் பின்னும் டேப் நிலைகளை ஆவணப்படுத்துங்கள்; சீரற்ற பதிவுகள் பழுதுநீக்கலைச் சிக்கலாக்குகின்றன.
- குளிரான காலநிலையில், டேப் சேஞ்சர் இயந்திரத்தின் இயக்கத்தில் எண்ணெயின் பாகுத்தன்மை ஏற்படுத்தும் விளைவுகளுக்காக கூடுதல் நேரத்தை ஒதுக்கவும்.
- டேப் சேஞ்சர் கைப்பிடியை ஒருபோதும் வலுக்கட்டாயமாக இயக்க வேண்டாம்—கைப்பிடி சிக்கிக்கொள்ளுதல் என்பது கூடுதல் பலம் தேவை என்பதல்ல, அது ஆய்வு தேவைப்படும் இயந்திரப் பிரச்சனைகளைக் குறிக்கிறது.
ஒரு மின்சுற்றுக்கு வெளியே உள்ள டேப் மாற்றி மின்னோட்டத்துடன் இயங்கும் போது, நிகழ்வுகளின் தொடர் எதிர்பார்க்கக்கூடிய விதத்தில் நிகழ்கிறது. தேர்வான் தொடர்பு, தற்போதைய டேப் நிலையில் உள்ள மின்னோட்டத் தொடர்பைத் துண்டிக்கிறது. ஒரு மின்விசிறி உருவாகிறது. அதை அணைக்கும் அமைப்பு இல்லாததால், மின்விசிறி சுமை மின்னோட்டத்தால் ஊட்டப்பட்டு, தானாகவே நீடிக்கிறது. மின்விசிறியின் வெப்பநிலை 3,000°C-ஐத் தாண்டுகிறது. தொடர்பு உலோகம் ஆவி ஆகிறது. கார்பनीकृत துகள்கள் காப்பு எண்ணெயை மாசுபடுத்துகின்றன.
இயக்குநர் டேப் மாற்றத்தைத் தொடர்ந்தால், தேர்வான் இறுதியில் புதிய டேப் நிலையில் தொடர்பு கொள்கிறது—ஆனால் அதற்குள், குறிப்பிடத்தக்க சேதம் ஏற்பட்டுவிடுகிறது. தொடர்புப் பரப்புகள் அரிக்கப்பட்டு குழிந்துவிடுகின்றன. எண்ணெயின் மின்னியல் வலிமை குறைந்துவிடுகிறது. கடுமையான சந்தர்ப்பங்களில், தொடர்ச்சியான மின்மின்னல் எண்ணெய் ஆவியினைப் பற்றவைத்து, தொட்டி அழுத்தத்தை உயர்த்தி, சாத்தியமான வெடிப்புக்கு வழிவகுக்கும்.
கள ஆய்வாளர்கள் இந்தத் தோல்விப் பாங்கை அடையாளம் காண்கிறார்கள்: கறுமையாக்கப்பட்ட எண்ணெய் மாதிரிகள், அரிக்கப்பட்ட தேர்வான் தொடர்புகள், காப்பான பரப்புகளில் கார்பன் தடம். சேதம் பெரும்பாலும் டாப் சேஞ்சர் பகுதிக்கு மட்டும் உள்ளூர்மயப்படுத்தப்பட்டதாகத் தோன்றினாலும், அது அருகிலுள்ள சுருள் காப்பு வரை நீளக்கூடும்.
இயந்திரவியல் இடைப்பூட்டுகள் மிகவும் நம்பகமான தடுப்பை வழங்குகின்றன. சரியாக வடிவமைக்கப்பட்ட ஒரு இடைப்பூட்டு, லோட் பிரேக் சுவிட்ச் திறந்த நிலையில் இல்லாவிட்டால், டேப் சேஞ்சர் கைப்பிடியின் இயக்கத்தை உடல் ரீதியாகத் தடுக்கிறது. எந்த நடைமுறையும், எந்தப் பயிற்சியும், எந்த எச்சரிக்கைப் பற்றும் தேவையில்லை—வெறும் இயந்திரவியல் சாத்தியமற்ற தன்மை.
இடைப்பூட்டுகள் இல்லாத இடங்களில், நிர்வாகக் கட்டுப்பாடுகள் மாற்றாகப் பயன்படுத்தப்பட வேண்டும். எழுத்துப்பூர்வ நடைமுறைகள், பூட்டுதல்/குறியிடல் தேவைகள் மற்றும் இயக்காளர் பயிற்சி ஆகியவை தவறான செயல்பாட்டின் அபாயத்தைக் குறைக்கின்றன—ஆனால் அதை முற்றிலுமாக அகற்ற முடியாது. மனித காரணிகள் ஆராய்ச்சி, பொறியியல் கட்டுப்பாடுகளை விட நிர்வாகக் கட்டுப்பாடுகள் அதிக விகிதத்தில் தோல்வியடைகின்றன என்பதைத் தொடர்ந்து காட்டுகிறது.
இன்டர்லாக் இல்லாத ஏற்கனவே உள்ள டிரான்ஸ்ஃபார்மர் நிறுவல்களுக்கு, சில உற்பத்தியாளர்களிடமிருந்து ரெட்ரோஃபிட் கிட்கள் கிடைக்கின்றன. ஆர்க் சேதத்தைத் தொடர்ந்து டிரான்ஸ்ஃபார்மரை மாற்றுவதோடு ஒப்பிடும்போது, ரெட்ரோஃபிட் செய்வதற்கான செலவு மிதமானதாகும்.
தேர்வு, விண்ணப்பத் தேவைகளிலிருந்து பின்படுகிறது:
கேள்வி 1: சுமை மின்னோட்டத்தைத் துண்டிக்க வேண்டுமா அல்லது மின்சாரம் பாயும் போது மின்மாற்றியைத் தனிமைப்படுத்த வேண்டுமா?
ஆம் எனில், ஒரு லோட்பிரேக் சுவிட்சைக் குறிப்பிடவும். இந்த ஒப்பீட்டில் வேறு எந்தச் சாதனமும் இந்தச் செயல்பாட்டைச் செய்யாது.
கேள்வி 2: டிரான்ஸ்ஃபார்மரின் இரண்டாம் நிலை மின்னழுத்தத்தை சரிசெய்ய வேண்டுமா?
ஆம் எனில், சரிசெய்தல் அதிர்வெண்ணைத் தீர்மானிக்கவும். காலாண்டுக்கு ஒருமுறை அல்லது அதற்கும் குறைவான அதிர்வெண்ணில் சரிசெய்தல்களுக்கு, மின்சுற்றுக்கு வெளியே உள்ள டேப் சேஞ்சர் பொருத்தமானது. அதிக அதிர்வெண்ணில்—வாராந்திர, தினசரி அல்லது தானியங்கி—சரிசெய்தல்களுக்கு, சுமை நிலையில் உள்ள டேப் சேஞ்சரைக் கருத்தில் கொள்ளவும் (இந்த ஒப்பீட்டின் வரம்பிற்கு வெளியே).
கேள்வி 3: உங்களுக்கு இரண்டு செயல்பாடுகளும் தேவையா?
பல பயன்பாடுகளில் உள்ளன. URD அமைப்புகளுக்குச் சேவை செய்யும் பேட்-மவுண்டட் டிரான்ஸ்ஃபார்மர்களுக்கு, லூப் சுவிட்ச்சிங்கிற்கான ஒரு லோட்பிரேக் சுவிட்ச் மற்றும் மின்னழுத்த சரிசெய்தலுக்கான ஒரு டேப் சேஞ்சர் ஆகிய இரண்டும் பொதுவாகத் தேவை. இவை தனித்தனி செயல்பாடுகளைச் செய்யும் தனித்தனி சாதனங்கள்.
மின்னழுத்த வகுப்புக் கருத்தாய்வுகள்:
பாதுகாப்புச் சாதனங்களுடனான ஒருங்கிணைப்பு முக்கியமானது. சுமைவெட்டுத் துண்டிக்கிகள் மேல்நிலை உருளைகள் அல்லது துண்டிக்கிகளுடன் ஒருங்கிணைக்கப்பட வேண்டும்—சுமைவெட்டுத் துண்டிக்கி சாதாரண நிலைகளில் தனிமைப்படுத்துகிறது, அதே நேரத்தில் மேல்நிலைச் சாதனங்கள் கோளாறுகளை நீக்குகின்றன. பே-ஓ-நெட் தீக்குச்சி அமைப்புகள் பேட்-மவுண்டட் உள்ளமைவுகளில் உள்ள லோட்பிரேக் சுவிட்சுகளுடன் இணைந்து செயல்படும் ஒருங்கிணைந்த டிரான்ஸ்ஃபார்மர் பாதுகாப்பை வழங்குகிறது.
பயன்பாட்டு எல்லை இப்போது தெளிவாகிறது: லோட்பிரேக் சுவிட்சுகள் மின்சாரம் உள்ள நிலையில் சுவிட்ச்சிங் மற்றும் தனிமைப்படுத்தலைக் கையாள்கின்றன; ஆஃப்-சர்க்யூட் டேப் சேஞ்சர்கள் மின்சாரம் இல்லாத நிலையில் மின்னழுத்த சரிசெய்தலைக் கையாள்கின்றன. பல டிரான்ஸ்ஃபார்மர் உள்ளமைவுகளுக்கு இந்த இரண்டு சாதனங்களும் சரியான வரிசையில் செயல்படுவது அவசியம்.
ZeeyiElec, 15 kV முதல் 38 kV வரையிலான மின்னழுத்த வகுப்புகளில் விநியோக டிரான்ஸ்ஃபார்மர் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்ட லோட்பிரேக் சுவிட்சுகள் மற்றும் ஆஃப்-சர்க்யூட் டேப் சேஞ்சர்கள் இரண்டையும் வழங்குகிறது. எங்கள் லோட்பிரேக் சுவிட்சுகள் 200 A–600 A வரையிலான தொடர்ச்சியான மின்னோட்டத்திற்காக மதிப்பிடப்பட்டுள்ளன, மேலும் இவற்றின் துண்டிக்கும் திறன்கள் விநியோக அமைப்பின் தேவைகளுக்கு ஏற்ப பொருத்தப்பட்டுள்ளன. எங்கள் டேப் சேஞ்சர்கள், முக்கிய டிரான்ஸ்ஃபார்மர் உற்பத்தியாளர்களின் வடிவமைப்புகளுடன் இணக்கமான, நிலையான 5-நிலை மற்றும் நீட்டிக்கப்பட்ட வரம்பு உள்ளமைவுகளில் கிடைக்கின்றன.
உங்கள் விநியோக டிரான்ஸ்ஃபார்மர் தேவைகளுக்கு ஏற்றவாறு லோட்பிரேக் சுவிட்ச் மற்றும் டேப் சேஞ்சர் விவரக்குறிப்புகளைப் பொருத்துவதற்கு, ZeeyiElec-இன் தொழில்நுட்பக் குழுவைத் தொடர்பு கொள்ளுங்கள்.
A: சுமையுடன் ஒரு OCTC-ஐ இயக்குவது, செலக்டர் தொடர்புகளுக்கு இடையில் மின்னல் வளைவு உருவாகி, தொடர்பு அரிப்பு, எண்ணெய் மாசுபாடு மற்றும் சாத்தியமான டிரான்ஸ்ஃபார்மர் சேதத்திற்கு வழிவகுக்கும்—டேப்களை மாற்றுவதற்கு முன்பு எப்போதும் முழுமையாக மின்சக்தியைத் துண்டிக்கவும்.
A: ஒரு OCTC, மின்விசையைத் துண்டிக்கும் எளிய தேர்வான் தொடர்புகளைப் பயன்படுத்துகிறது, அதேசமயம் ஒரு OLTC, வளைவுத் துண்டிப்புத் திறன் கொண்ட ஒரு திசைதிருப்பும் சுவிட்ச் அமைப்பை உள்ளடக்கியுள்ளது, இது சாதாரண இயக்கத்தின் போது டேப் மாற்றங்களை அனுமதிக்கிறது, ஆனால் இது குறிப்பிடத்தக்க அளவு அதிக செலவில் வருகிறது.
A: விநியோக-வகை லோட்பிரேக் சுவிட்சுகள், தொடர்பு ஆய்வு தேவைப்படுவதற்கு முன்பு பொதுவாக 1,000-க்கும் மேற்பட்ட சுமை-நிறுத்த செயல்பாடுகளைச் சாதிக்கின்றன, இருப்பினும் உண்மையான ஆயுட்காலம் நிறுத்தப்பட்ட மின்னோட்டத்தின் அளவு மற்றும் மாற்றுத் அதிர்வெண்ணைப் பொறுத்தது.
A: பெரும்பாலான பேட்-மவுண்டட் விநியோக டிரான்ஸ்ஃபார்மர்கள், சுவிட்ச்சிங் அறையில் ஒரு ஒருங்கிணைந்த லோட்பிரேக் சுவிட்சையும், சுருளில் ஒரு OCTC-யையும் உள்ளடக்கியுள்ளன—இவை பாதுகாப்பான டேப் சரிசெய்தலுக்காக வரிசைப்படியான செயல்பாடு தேவைப்படும் தனித்தனி சாதனங்களாகும்.
A: பெரும்பாலான விநியோக OCTC-கள் ஐந்து நிலைகளை (±2 × 2.5%) வழங்குகின்றன, இது ±5% சரிசெய்தலை அனுமதிக்கிறது, அதேசமயம் நீட்டிக்கப்பட்ட-வரம்பு வடிவமைப்புகள் பெயரளவு மின்னழுத்தத்திலிருந்து ±10% மொத்த வரம்பிற்காக ஒன்பது நிலைகளை வழங்குகின்றன.
A: லோட்பிரேக் சுவிட்சுகள் மின்னோட்டத்தைத் துண்டிப்பதையும் தனிமைப்படுத்துவதையும் மட்டுமே வழங்குகின்றன—அவற்றில் டிரான்ஸ்ஃபார்மர் சுற்று விகிதத்தை மாற்றுவதற்கான எந்த அமைப்பும் இல்லை, மேலும் அவை வெளியீட்டு மின்னழுத்தத்தைப் பாதிக்காது.
A: காலாண்டுக்கு மேல் அதிகமாக மின்னழுத்த சரிசெய்தல்கள் தேவைப்பட்டால், அல்லது ஒவ்வொரு டேப் மாற்றத்திற்கும் டிரான்ஸ்ஃபார்மரை மின்விசையைத் துண்டிப்பது ஏற்றுக்கொள்ள முடியாத வாடிக்கையாளர் இடையூறுகளை ஏற்படுத்தினால், செயல்பாட்டு நன்மைகளால் OLTC-க்கான கூடுதல் செலவு நியாயப்படுத்தப்படலாம்.
