Poryoyo shiA proteção de dois estágios do transformador coordena um conjunto de fusíveis Bay-O-Net com um fusível limitador de corrente de reserva ligado em série. A proteção do transformador requer duas tecnologias de fusíveis trabalhando em sequência: Os fusíveis Bay-O-Net eliminam as falhas de baixa a moderada até aproximadamente 3.500 ampères, enquanto os fusíveis limitadores de corrente interrompem as falhas de alta magnitude que excedem esse limite em um meio ciclo. Essa lógica de coordenação cria uma proteção contínua em todo o espectro de corrente de falta - de sobrecargas leves a faltas aparafusadas que atingem 50.000 amperes ou mais.
Os transformadores enfrentam correntes de falha que abrangem três ordens de magnitude. Durante a operação normal, as correntes de carga são medidas em dezenas ou centenas de amperes. Durante uma falta aparafusada, as correntes aumentam para milhares ou dezenas de milhares de ampères em milissegundos.
A gravidade dessas anomalias elétricas exige componentes de proteção capazes de gerenciar diversas tensões térmicas e mecânicas. Por exemplo, em uma rede de distribuição típica de 15 kV, um curto-circuito secundário pode gerar correntes de falta ≤ 2.500 A, enquanto uma falta no lado primário pode gerar correntes assimétricas ≥ 40.000 A. A energia térmica liberada durante esses eventos é proporcional a I2t (ampere-segundos ao quadrado). Para proteger o núcleo e os enrolamentos do transformador contra essa deformação térmica, é necessário seguir rigorosamente os limites de duração da falta, geralmente modelados de acordo com a [VERIFY STANDARD: IEEE Std C57.109 for liquid-immersed transformer through-fault duration limits].
Nenhuma tecnologia de fusível isolado pode lidar com segurança com todo o espectro de correntes de falta. Se um fusível autônomo for submetido a uma falta primária de 30.000 A, a rápida expansão dos gases durante o processo de expulsão pode exceder os limites mecânicos do invólucro, arriscando uma ruptura catastrófica do tanque do transformador.
Por outro lado, a é projetada para interromper altas correntes de falta antes que elas atinjam níveis de pico destrutivos. Nos sistemas de proteção de transformadores, ele ajuda a reduzir o estresse térmico e mecânico. Entretanto, os elementos internos de prata de um fusível limitador de corrente requerem energia térmica maciça para derreter. Se for usado para eliminar uma sobrecarga secundária de 150 A de baixo nível, o fusível não funcionará com rapidez suficiente, permitindo que o óleo isolante do transformador superaqueça perigosamente e degrade o isolamento do enrolamento. Ao combinar os dois dispositivos em série, os engenheiros garantem que cada magnitude de falha seja interceptada pelo componente fisicamente otimizado para eliminá-la.
Um conjunto de fusível bay-o-net é uma interface de proteção que pode ser reparada e usada em transformadores de distribuição cheios de óleo. Projetado como um dispositivo do tipo expulsão, ele serve como a principal linha de defesa contra anomalias elétricas de baixa magnitude. Ao submergir fisicamente o elo do fusível intercambiável no fluido dielétrico do transformador, o conjunto pode reagir não apenas a sobrecorrentes elétricas, mas também a temperaturas excessivas do fluido, proporcionando um mecanismo de proteção de detecção dupla altamente confiável.
Os fusíveis Bay-O-Net são projetados especificamente para eliminar faltas baixas a moderadas de até aproximadamente 3.500 amperes. Essas falhas normalmente se originam no lado secundário da rede de distribuição, como curtos-circuitos de baixa tensão, falhas secundárias aparafusadas ou sobrecargas prolongadas de equipamentos. O elemento fusível opera reagindo à energia térmica total em seu ambiente imediato. Por estar imerso no óleo do transformador, o elemento responde simultaneamente à energia térmica I2R gerado pela corrente elétrica que passa por ele e o aumento da temperatura ambiente (ΔT) do fluido dielétrico circundante.
Se um transformador de distribuição sofrer uma sobrecarga contínua de 150%, o lento acúmulo de calor no óleo acabará fazendo com que o link do Bay-O-Net derreta. Essa ação isola o transformador antes que o isolamento interno de papel kraft atinja seu limite de degradação térmica. Essa capacidade de detecção dupla é fundamental para evitar a fuga térmica em transformadores de distribuição padrão de 15/25 kV preenchidos com óleo.
Quando ocorre uma falha secundária ou uma sobrecarga grave, o elemento fusível interno - geralmente construído com uma liga calibrada de estanho ou prata - derrete e se separa. Essa ruptura física gera instantaneamente um arco elétrico dentro do cartucho interno do fusível. O calor intenso desse arco reage com o revestimento interno do cartucho (normalmente um material ablativo sólido, como fibra de chifre), vaporizando-o rapidamente e gerando uma explosão localizada de gases desionizantes.
A rápida expansão desses gases expelidos alonga e resfria o arco com força, fazendo com que ele se apague e interrompa o circuito com segurança no próximo cruzamento natural do zero da corrente alternada. Como esse processo de expulsão gera pressão física no compartimento do fusível e no tanque mais amplo do transformador, a segurança operacional em campo é fundamental.
[Expert Insight] Protocolos de segurança de extração de campo
- Equalização da pressão: Antes de utilizar um bastão quente para extrair um suporte de Bay-O-Net potencialmente operado, os trabalhadores da linha devem puxar manualmente a válvula de alívio de pressão (PRV) do transformador para equalizar a pressão interna do tanque.
- Integridade do selo: A falta de ventilação do tanque pode fazer com que o óleo quente pressurizado ultrapasse as vedações de segurança da frente morta durante a extração, causando queimaduras graves ou contaminação ambiental.
- Verificação do nível de fluido: Sempre verifique se o nível de óleo está na marca de operação correta; operar um fusível de expulsão no espaço de vapor em vez de submerso em óleo reduz drasticamente a capacidade de extinção de arco.
Enquanto o fusível Bay-O-Net do tipo expulsão lida com problemas moderados, um fusível limitador de corrente assume o controle em eventos graves. Ele foi projetado especificamente para gerenciar falhas elétricas catastróficas, restringindo agressivamente o fluxo de energia.

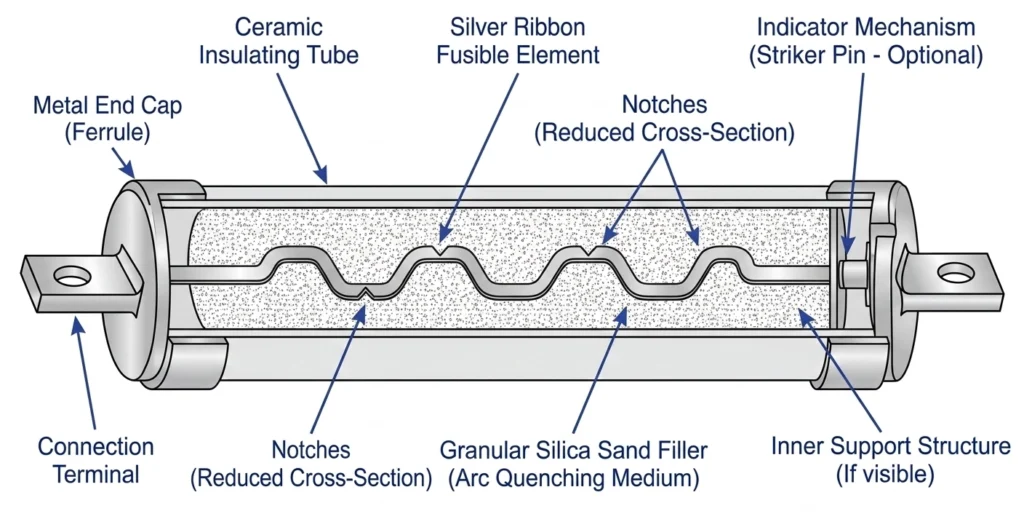

A arquitetura interna de um fusível limitador de corrente é nitidamente diferente de um fusível de expulsão. Normalmente, ele consiste em um elemento de fita de prata de alta pureza, intrincadamente estampado com áreas de seção transversal reduzidas (entalhes), completamente embutido em areia de sílica dentro de um invólucro selado de fibra de vidro ou epóxi.
Quando submetido a uma falha catastrófica nos parafusos, como um curto-circuito de 50.000 A no lado primário, o elemento de prata derrete quase instantaneamente nesses entalhes apertados. Essa vaporização acende vários arcos elétricos em série. Diferentemente dos dispositivos de expulsão padrão, que precisam aguardar o cruzamento natural do zero da corrente alternada, um fusível limitador de corrente força a corrente a zero dentro do primeiro meio ciclo (normalmente ≤ 8,3 milissegundos para um sistema de distribuição de 60 Hz). O imenso calor do arco (≥ 3.000 °C) derrete violentamente a areia de sílica circundante, fundindo-a em uma fulgurita semelhante a vidro isolante. Essa mudança de fase absorve energia térmica maciça e introduz rapidamente uma alta resistência (Ω) no circuito, sufocando a trajetória da corrente antes que ela atinja seu pico assimétrico prospectivo.
Ao levar artificialmente a corrente a zero, o fusível reduz drasticamente a energia total de passagem que atua sobre o núcleo e as bobinas do transformador. Para os engenheiros que especificam, a avaliação dessa energia de passagem é fundamental. O projeto e o teste desses componentes são estritamente regidos pelos protocolos do setor [NEED AUTHORITY LINK SOURCE: IEEE Std C37.47 para fusíveis do tipo limitador de corrente de classe de distribuição de alta tensão].
Do ponto de vista das operações de campo, a operação de um fusível limitador de corrente é um evento grave. Diferentemente de um link Bay-O-Net queimado - que geralmente indica apenas uma sobrecarga secundária temporária -, um fusível limitador de corrente queimado significa quase que exclusivamente uma falha interna grave no transformador ou uma falha catastrófica a jusante. As equipes de campo nunca devem simplesmente substituir o fusível e reenergizar; testes de diagnóstico abrangentes, incluindo medições de resistência do enrolamento e análise de gás dissolvido (DGA) do fluido dielétrico, devem ser realizados para garantir que a matriz de isolamento interno do transformador não tenha sido permanentemente comprometida.
A obtenção de proteção contínua depende do mapeamento das curvas TCC (Time-Current Characteristic) para determinar o ponto de cruzamento exato em que a carga de proteção passa do elo de expulsão para o fusível de reserva.
O processo de seleção começa com a análise da curva de fusão mínima do elo de expulsão. Essa curva traça o tempo específico necessário para que o elemento interno comece a derreter em vários níveis de corrente de falta. Para uma coordenação adequada, essa curva deve se situar confortavelmente acima da corrente normal de carga total do transformador e das correntes de inrush de magnetização previstas. Deve-se permitir que o link Bay-O-Net derreta independentemente e elimine faltas baixas a moderadas de até aproximadamente 3.500 ampères. Se a curva for especificada muito à esquerda (muito sensível), os engenheiros correm o risco de disparos incômodos durante as sequências de energização padrão.
A curva de compensação total do fusível de reserva representa o tempo máximo necessário para detectar, derreter e extinguir totalmente o arco elétrico. A regra fundamental da coordenação de dois estágios é que as curvas TCC dos dois fusíveis devem se cruzar. Essa interseção estabelece o limite crítico de cruzamento. Abaixo dessa magnitude específica de corrente, o elo de expulsão opera; acima dela, o fusível limitador de corrente assume o controle. Para um transformador de distribuição de 15 kV típico, esse ponto de cruzamento é projetado para ocorrer entre 1.200 A e 3.000 A. A interseção deve ocorrer estritamente ≤ a classificação máxima de interrupção do conjunto Bay-O-Net para evitar uma falha catastrófica da carcaça.
A seleção do hardware de proteção adequado com base no mapeamento da TCC exige a adesão estrita às curvas de padrões internacionais. As diretrizes oficiais, como a norma IEEE C57.109, determinam os limites de duração da falta e os limites de danos mecânicos do próprio transformador. O perfil de coordenação combinado dos fusíveis emparelhados deve se encaixar perfeitamente abaixo da curva de danos do transformador. Em aplicações de campo, os engenheiros devem verificar fisicamente se as curvas de TCC publicadas pelo fabricante estão alinhadas com esses limites operacionais.
[Expert Insight] Práticas recomendadas de mapeamento de TCC

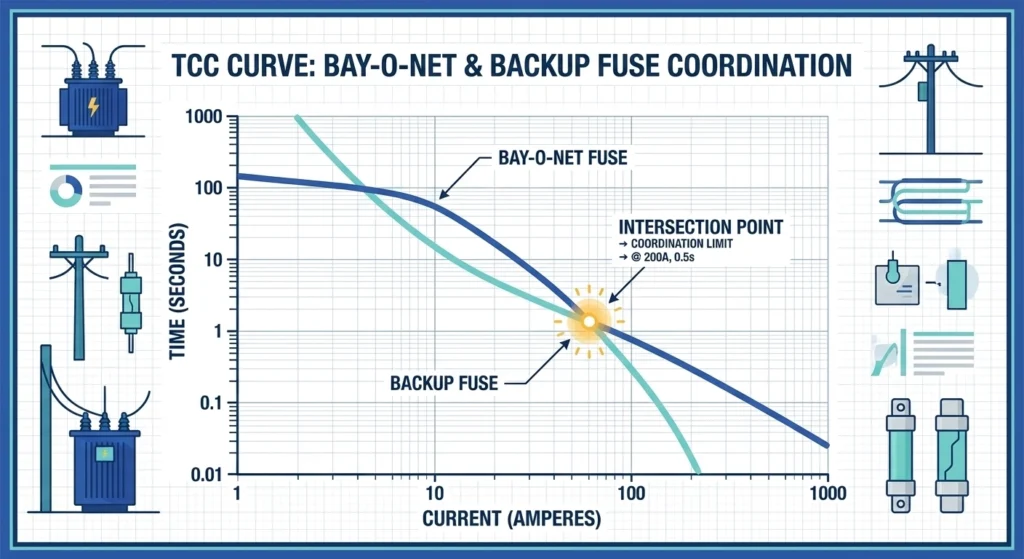

- Verificar pontos de interseção: Sempre trace a curva de fusão mínima específica do Bay-O-Net contra a curva de compensação total do fusível de reserva no mesmo papel log-log para confirmar visualmente o ponto de cruzamento.
- Verifique a classificação máxima de interrupção: Certifique-se de que o cruzamento ocorra em uma magnitude de corrente bem abaixo da capacidade máxima de interrupção declarada do elo de expulsão (normalmente < 3.000 A).
- Conta para pré-carregamento: Lembre-se de que as correntes de carga pré-existentes pré-aquecem os elementos do fusível, deslocando efetivamente as curvas de fusão mínima ligeiramente para a esquerda em cenários operacionais reais.

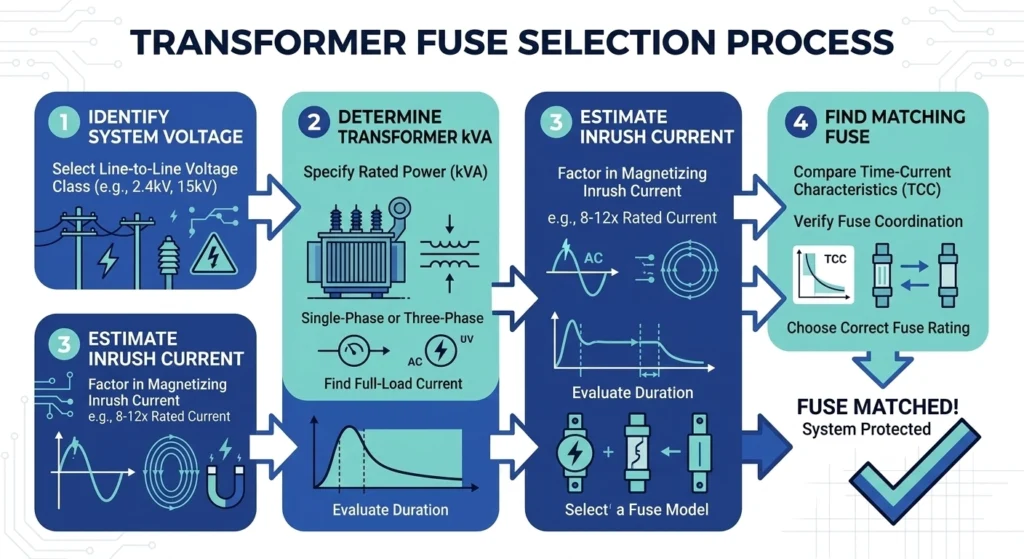

A seleção da combinação correta de fusíveis exige uma avaliação sistemática dos parâmetros elétricos para garantir a interrupção segura da falha sem disparos incômodos. Para engenheiros e pessoal de campo, essa lógica de coordenação deve ser traduzida em etapas de seleção acionáveis antes da instalação e energização do transformador.
A etapa fundamental da estrutura de seleção é combinar o hardware do fusível com os níveis de tensão operacional e de resistência de isolamento do sistema. Um transformador de distribuição operando em uma rede de 14,4 kV normalmente requer conjuntos de fusíveis classificados para a classe de tensão de 15 kV. Além disso, as carcaças dos fusíveis e os componentes isolantes internos devem corresponder ou exceder o nível de impulso básico (BIL) do transformador. Para um transformador pad-mounted padrão de classe 15/25 kV, os componentes devem resistir com segurança a um raio transitório de 125 kV BIL ou a um surto de comutação sem sofrer flashover ou ruptura dielétrica interna.
Depois que a classe de tensão estiver firmemente estabelecida, os engenheiros devem calcular a corrente contínua de carga total esperada com base na classificação de kVA do transformador.
Para um transformador trifásico de 1.000 kVA operando a 12,47 kV (fase a fase), a corrente nominal de plena carga (FLA) é de aproximadamente 46,3 A. No entanto, a seleção do fusível também deve levar em conta a impedância interna do transformador (%Z), que determina diretamente a corrente máxima de falta aparafusada secundária. Um transformador com impedância padrão de 5,75% restringirá a corrente máxima de falta secundária a aproximadamente 17,4 × FLA (aproximadamente 805 A). O link Bay-O-Net especificado deve ter uma classificação de interrupção bem acima desse limite de 805 A para eliminar curtos-circuitos secundários, enquanto o fusível limitador de corrente de reserva é dimensionado para lidar com falhas internas do lado primário que contornam totalmente essa limitação de impedância.
Uma falha predominante na instalação em campo ocorre quando os engenheiros dimensionam o link do Bay-O-Net de forma muito próxima à corrente de carga nominal, levando a um disparo incômodo imediato ao energizar o transformador.
Quando um transformador de distribuição a frio é conectado à rede elétrica, ele consome uma corrente de inrush de magnetização maciça e de curta duração para estabelecer o campo magnético do núcleo. Esse surto transitório normalmente atinge de 10 a 12 × FLA por uma duração de 0,1 segundo. Para evitar que o elo de expulsão derreta prematuramente, sua curva TCC mínima de fusão deve ser posicionada à direita desse ponto de inrush (por exemplo, permitindo com segurança ≥ 550 A por 0,1 segundo em uma unidade de 1.000 kVA). As equipes de comissionamento em campo devem garantir que o link selecionado acomode esses picos de energização e ainda cruze a curva do fusível de reserva com segurança abaixo do limite máximo de interrupção de 3.000 A.
Embora a engenharia das curvas TCC em um ambiente controlado seja simples, a manutenção dessa coordenação rigorosa de dois estágios em campo apresenta desafios operacionais exclusivos. Os transformadores de distribuição enfrentam condições climáticas severas, ciclos de carga contínuos e intervenções de manutenção periódicas que podem comprometer inadvertidamente o esquema de proteção.
Um modo de falha de campo comum ocorre durante restaurações de interrupções de energia de emergência. Quando um transformador desarma, as equipes de manutenção podem encontrar um elo fusível Bay-O-Net queimado. Ansioso para restaurar com segurança a energia do circuito, um eletricista pode substituir um elo de isolamento de 65 A queimado por um elo maior de 140 A simplesmente porque é o único tamanho disponível no caminhão de serviço naquele momento.
Essa incompatibilidade de campo destrói completamente a lógica de coordenação cuidadosamente projetada. Ao instalar um elo mais pesado, a curva de fusão mínima se desloca drasticamente para a direita. Consequentemente, o ponto de cruzamento crítico com o fusível limitador de corrente de reserva é empurrado para cima, podendo exceder a classificação máxima de interrupção do conjunto de expulsão. Se ocorrer uma falta secundária ≥ 3.000 A, o elo dimensionado incorretamente pode tentar eliminá-la em vez de permitir a operação do fusível limitador de corrente, resultando em uma violenta falha de expulsão interna que pode romper o tanque do transformador. Além disso, se o fusível de reserva tiver sido acionado, os protocolos de campo determinam que o elo do Bay-O-Net também deve ser substituído, mesmo que visualmente pareça intacto. A falha de alta magnitude anterior provavelmente submeteu o elo de expulsão a um estresse térmico severo, degradando sua resistência mecânica à tração.
Como os conjuntos Bay-O-Net são fisicamente submersos, seu desempenho de extinção de arco e sua capacidade de detecção térmica estão diretamente ligados à condição física do fluido dielétrico do transformador. A manutenção de rotina deve levar em conta a degradação do fluido.
As condições de campo, como vedações de gaxeta degradadas, podem levar à entrada de umidade agressiva durante a vida útil de 20 a 30 anos de um transformador de distribuição. Se o teor de umidade do óleo dielétrico aumentar ≥ 35 ppm ou se a tensão de ruptura dielétrica cair ≤ 30 kV, o fluido perderá sua capacidade de resfriar e desionizar com eficácia os gases explosivos expelidos durante uma operação de fusível. Da mesma forma, temperaturas ambientes extremas alteram a temperatura de base do óleo. Uma linha de base alta reduz o ΔT necessário para derreter o elemento fusível de detecção dupla, tornando o Bay-O-Net hipersensível a flutuações normais de carga e aumentando drasticamente o risco de disparos incômodos durante o pico de demanda no verão.

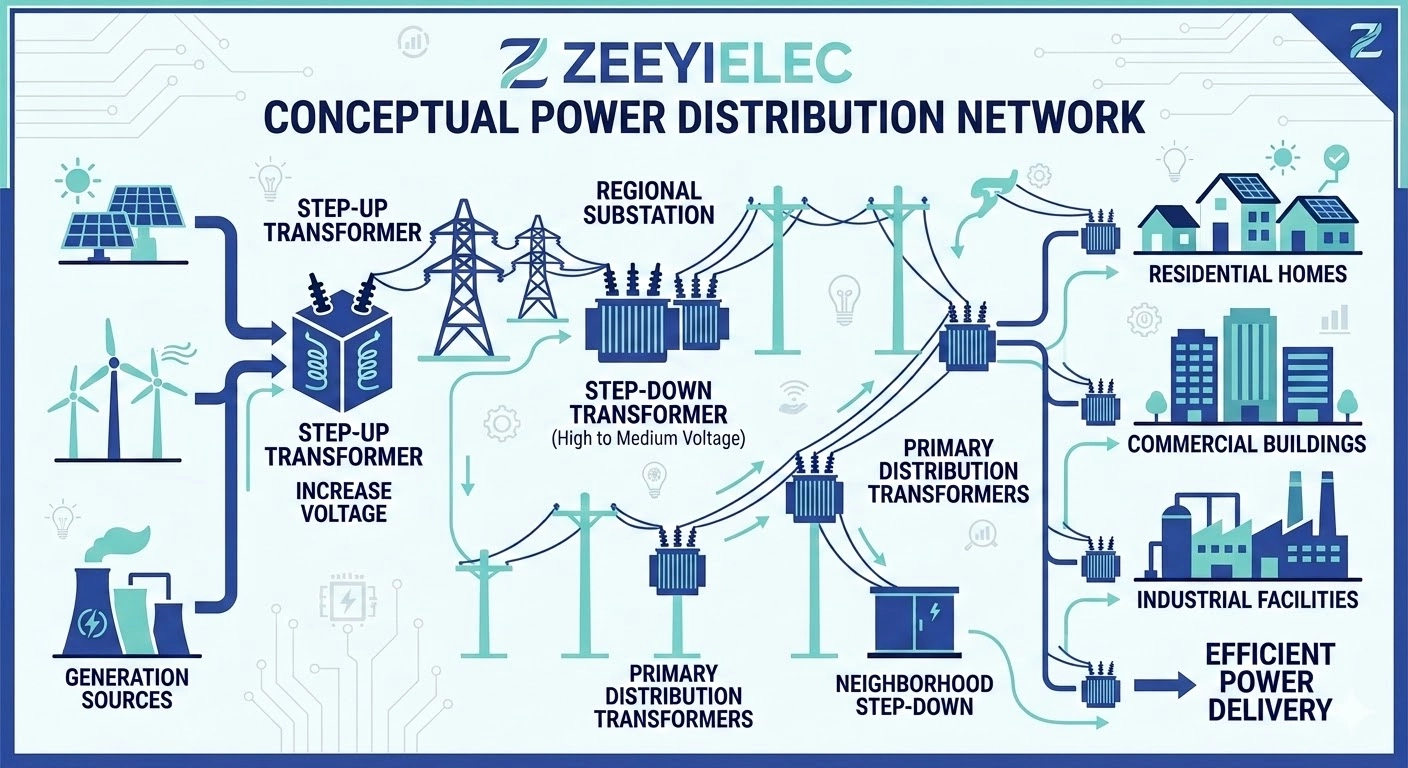

Especificar o limite de coordenação correto entre os links de expulsão e os fusíveis limitadores de corrente de reserva é fundamental para a sobrevivência do equipamento. Entretanto, a proteção do transformador é apenas um segmento da confiabilidade geral da rede de distribuição. Um sistema totalmente protegido exige um desempenho verificável em todas as interfaces, desde a carcaça do tanque primário até a terminação das linhas subterrâneas.
Na ZeeyiElec, fazemos a ponte entre as curvas teóricas de tempo-corrente e a implementação prática em campo. Não importa se você está dimensionando pares de fusíveis coordenados para um transformador padrão de 15/25 kV montado em bloco ou especificando terminações completas de contração a frio para um anel de distribuição de 35 kV, nossa equipe de engenharia fornece validação técnica direta. Analisamos sua disponibilidade específica de corrente de falta, requisitos de carga contínua e parâmetros ambientais para garantir que cada componente esteja alinhado com as restrições operacionais exclusivas do seu projeto.
Evite os atrasos em cascata no projeto causados por especificações incompatíveis ou dados de solicitação de cotação incompletos. Envie seus diagramas unifilares, as classificações de resistência a transientes necessárias e os ambientes de instalação desejados para a nossa equipe técnica. Fornecemos correspondência completa de modelos OEM/ODM, suporte rigoroso à documentação de exportação e respostas estruturadas a cotações projetadas especificamente para profissionais de compras e engenheiros de campo.
Pronto para finalizar seu pacote de compras? Entre em contato com a ZeeyiElec para obter uma análise técnica abrangente. Nossos engenheiros normalmente fornecem feedback acionável e correspondência de componentes verificada em ≤ 24 horas, garantindo que sua rede de distribuição permaneça totalmente protegida contra sobrecargas secundárias de baixo nível e falhas primárias catastróficas de ≥ 40.000 A.
Se exposto a uma falta aparafusada de alta magnitude que exceda sua classificação de interrupção (normalmente ≥ 3.000 A), um fusível Bay-O-Net autônomo pode falhar catastroficamente e romper o tanque do transformador. Ele deve sempre ser combinado com um fusível limitador de corrente para proteção de espectro total em redes de distribuição de alta capacidade.
Um fusível limitador de corrente de reserva não foi projetado para eliminar sobrecargas secundárias de baixa magnitude ou falhas de impedância, pois seu elemento interno requer muita energia térmica para derreter. Confiar nesse fusível para falhas de baixo nível pode levar a um superaquecimento prolongado do equipamento, razão pela qual o link Bay-O-Net é necessário para lidar com correntes ≤ 3.500 A.
O ponto de cruzamento é estabelecido pela sobreposição das curvas Time-Current Characteristic (TCC) de ambos os fusíveis, garantindo que a interseção ocorra bem abaixo da classificação máxima de interrupção do link Bay-O-Net. Esse ponto crítico de transferência geralmente fica entre 1.000 A e 3.000 A, variando de acordo com a classificação de kVA específica do transformador e a classe de tensão primária.
A areia de sílica de alta pureza envolve o elemento fusível de prata condutora para absorver rapidamente a intensa energia térmica gerada durante um curto-circuito de alta magnitude. Quando o arco elétrico entra em ignição, a areia derrete e se transforma em um isolante de fulgurita semelhante ao vidro, bloqueando e extinguindo mecanicamente o arco em um único meio ciclo (normalmente ≤ 8,3 ms para sistemas de 60 Hz).
Sim, se o fusível limitador de corrente de reserva tiver funcionado para eliminar uma falha catastrófica, o elo fusível do Bay-O-Net também deverá ser substituído, mesmo que visualmente pareça intacto. O surto de falta de alta magnitude anterior provavelmente comprometeu a integridade térmica e a resistência mecânica à tração do elo de expulsão antes que o circuito fosse totalmente isolado.
Os conjuntos de fusíveis Bay-O-Net padrão geralmente são projetados para interromper com segurança correntes de falha entre 1.000 A e 3.500 A, dependendo da temperatura específica do fluido dielétrico e da tensão operacional do sistema. Qualquer corrente de falha projetada para exceder esse limite exige a intervenção imediata, conectada em série, de um fusível limitador de corrente de reserva.
