Poryoyo shiAs decisões relativas à embalagem e ao transporte de buchas para veículos de média tensão determinam se uma unidade chega intacta — a maioria dos danos ocorridos durante o transporte remete a dois mecanismos distintos de falha, e confundir um com o outro leva os compradores a especificarem as precauções erradas. A integridade dielétrica de uma bucha depende de um corpo de cerâmica queimada ou de um corpo de epóxi fundido, e esses materiais sofrem falhas durante o transporte por motivos opostos — um devido a choques mecânicos, o outro devido à penetração de umidade.

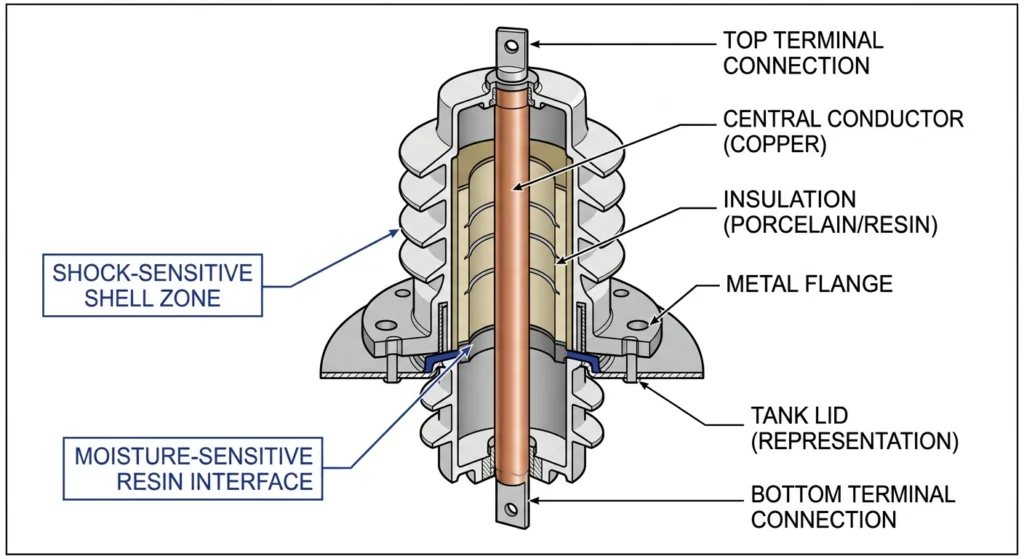

Os isoladores de porcelana esmaltada são queimados em forno a temperaturas extremamente altas, produzindo um corpo cerâmico vitrificado que apresenta excelentes propriedades dielétricas, mas é mecanicamente frágil. A porcelana resiste bem à carga compressiva sustentada, mas tolera muito pouco o estresse de impacto — um solavanco brusco durante o içamento por guindaste, o manuseio por empilhadeira ou a queda de um contêiner, mesmo que de apenas alguns centímetros, pode propagar uma fissura capilar pela parede do invólucro. Esse tipo de rachadura costuma ser invisível na superfície esmaltada imediatamente após o evento; ela pode não se manifestar como uma fraqueza dielétrica mensurável até que a bucha seja energizada e os ciclos térmicos ampliem a fratura. Em uma bucha típica da classe 15/25 kV, a espessura da parede cerâmica na seção mais fina do invólucro geralmente fica na faixa de 4 mm a 8 mm — margem suficiente para a tensão normal de serviço, mas insuficiente para absorver um impacto mecânico repentino.
As buchas moldadas em resina epóxi são mais resistentes a impactos do que as de porcelana, mas apresentam uma vulnerabilidade diferente: a absorção de umidade durante longos períodos de transporte ou armazenamento em ambientes úmidos. A umidade absorvida pode degradar a resistividade superficial e, em casos mais graves, contribuir para a ocorrência de descargas parciais assim que a unidade for energizada. É por isso que as buchas de resina epóxi são normalmente enviadas em embalagens seladas com dessecante, com o objetivo de manter a umidade relativa interna geralmente abaixo de 50% RH durante o transporte — um valor que deve ser considerado como prática geral, e não como um valor fixo para todos os fornecedores.
A experiência prática adquirida em diversas inspeções de importação mostra que os danos relacionados à porcelana tendem a se manifestar imediatamente durante a descarga, enquanto os danos causados pela umidade no epóxi muitas vezes só são detectados nos testes de comissionamento — uma diferença que define a sequência de inspeção abordada mais adiante neste guia.
[Expert Insight].
As decisões relativas à embalagem e ao transporte de buchas para máquinas de alta tensão determinam se uma unidade chega intacta — a maioria dos danos ocorridos durante o transporte remonta a dois mecanismos distintos de falha, e confundir esses mecanismos leva os compradores a especificarem precauções incorretas.
As buchas de porcelana para média tensão são normalmente embaladas em caixotes de madeira individuais, em vez de serem paletizadas a granel, protegidas por blocos de espuma ou reforços de papelão que isolam o flange e o pino terminal contra choques pontuais. O interior da caixa deve segurar a bucha com rigidez suficiente para que ela não se desloque durante o transporte — uma folga de apenas 10 mm a 15 mm entre a carcaça e a estrutura não acolchoada da caixa permite que impactos repetidos de baixa intensidade se acumulem, resultando em uma fratura ao longo de um transporte marítimo de várias semanas. A etiquetagem da caixa deve incluir marcações de “frágil” e “manuseio de vidro”, além de um indicador de orientação com seta para cima.
As buchas de epóxi e de resina moldada precisam de menos reforço contra choques, mas exigem uma barreira selada contra umidade — normalmente um saco plástico selado a quente ou um invólucro selado a vácuo com sachês dessecantes dimensionados para o volume interno do recipiente, além de um cartão indicador de umidade visível. O acolchoamento ainda é importante para o pino terminal e o flange de montagem, que permanecem vulneráveis a roscas tortas ou superfícies de vedação deformadas, mesmo que o corpo da carcaça tolere melhor o manuseio do que a porcelana.
A orientação depende da construção interna, e não apenas do material do invólucro. Buchas com núcleo de papel impregnado em óleo (OIP) ou com interface preenchida com óleo geralmente exigem transporte estritamente na vertical para evitar a migração de ar para a coluna de fluido dielétrico, enquanto unidades com núcleo sólido de epóxi ou do tipo seco toleram o transporte na horizontal, desde que devidamente protegidas. A mistura dessas regras — transportar horizontalmente uma bucha com núcleo OIP para economizar espaço no contêiner — é uma causa recorrente de rejeição na recepção.
| Tipo de moradia | Risco primário | Prioridade de embalagem | Orientação |
|---|---|---|---|
| Porcelana | Fratura por choque/impacto | Caixa individual + reforço contra impactos | Vertical (marcada com a seta para cima) |
| Resina epóxi/resina moldada | Absorção de umidade | Saco selado + dessecante | Tolerância horizontal (tipo seco) |
| OIP/núcleo preenchido com óleo | Migração de ar para o fluido dielétrico | Selado + restrição vertical | Apenas na vertical, estritamente |
Para conhecer os parâmetros de classe de tensão e corrente nominal que também influenciam as decisões de embalagem, consulte a ZeeyiElec’s buchas de média tensão página da família de produtos.
Uma empresa contratada para serviços de distribuição de energia recebeu um contêiner de 40 pés contendo buchas de porcelana de média tensão da classe de 25 kV para a modernização de uma subestação. As caixas não apresentavam danos externos visíveis — sem cantos amassados nem embalagens rasgadas — após cerca de seis semanas de transporte.

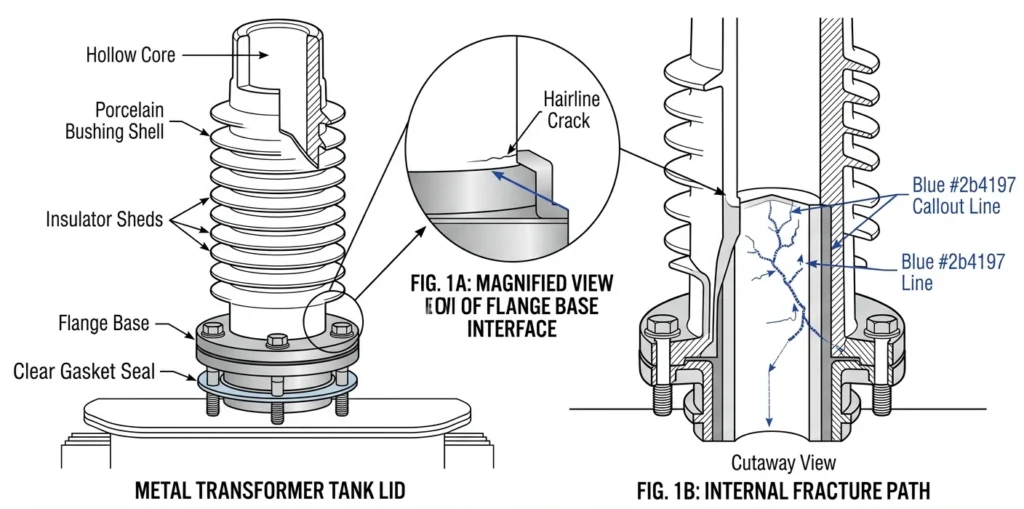

Durante a inspeção de entrada, o técnico responsável pela recepção aprovou inicialmente doze das quatorze unidades na inspeção visual. Duas foram sinalizadas apenas por causa de uma leve descoloração, quase imperceptível, perto da base do revestimento de porcelana mais próximo do flange de montagem, fácil de confundir com uma inconsistência no esmalte. Em vez de aceitá-las com base apenas na inspeção visual, o engenheiro da obra solicitou uma verificação pontual dielétrica antes da liberação para a equipe de instalação.
O teste revelou uma tensão de início de descarga parcial de aproximadamente 15%–20% abaixo do nível de resistência nominal das unidades em ambos os buchas sinalizadas — o que é consistente com uma rachadura interna que não havia se propagado totalmente até o esmalte externo. Nenhuma das unidades apresentou sinais de esmagamento externo, o que aponta para um impacto ocorrido durante o transporte intermodal, em vez de um erro no carregamento do contêiner.
A lição prática: uma caixa com aparência limpa e um exterior sem danos não são evidências suficientes de que uma bucha de porcelana tenha sobrevivido ao transporte intacta. A inspeção visual detecta danos óbvios — caixas rachadas, flanges amassadas, lascas visíveis no esmalte —, mas não uma fratura interna sutil causada por um impacto absorvido pelo próprio material de embalagem. Um processo de inspeção de recebimento para buchas com invólucro de porcelana deve incluir uma verificação elétrica sempre que for observada qualquer anomalia na superfície, mesmo que pareça ser apenas estética. É também por isso que os registradores de inclinação e choque — indicadores de registro de impacto instalados na caixa — são cada vez mais exigidos em remessas de porcelana de alto valor, já que sinalizam quais unidades precisam de verificação elétrica prioritária antes que toda a fila de inspeção seja processada.
A embalagem protege fisicamente a bucha, mas a documentação determina se a remessa será liberada pela alfândega, se o pagamento será efetuado e se a equipe receptora terá a rastreabilidade necessária para realizar uma inspeção adequada. Um documento ausente ou incorreto pode manter um contêiner retido no porto por 2 a 3 semanas, mesmo que todas as unidades em seu interior tenham chegado intactas.
Cada remessa deve ser acompanhada de certificados de testes de rotina referentes ao lote de produção específico, e não de um certificado genérico de teste de tipo para a família de produtos. Um teste de tipo valida o projeto uma única vez; um teste de rotina verifica se as unidades individuais dessa remessa estão em conformidade com esse projeto — os compradores que se baseiam apenas em um certificado de teste de tipo não têm garantia, no nível do lote, de que as unidades no caminhão foram de fato testadas. A rastreabilidade deve vincular o número de série da placa de identificação de cada bucha ao seu registro de teste de rotina, uma vez que a inspeção de entrada não pode confirmar a conformidade entre a placa de identificação e a nota de pedido sem esse vínculo. Essa documentação deve fazer referência à norma aplicável aos acessórios — para buchas de média tensão de porcelana e epóxi, essa norma é normalmente a IEC 60137, que estabelece requisitos de ensaio dielétrico e mecânico distintos da norma básica para transformadores, a IEC 60076.
O conjunto de documentos comerciais normalmente inclui a fatura comercial, a lista de embalagem, o certificado de origem e o conhecimento de embarque. A lista de embalagem tem especial importância para a inspeção de recebimento, uma vez que indica a quantidade de unidades, o peso bruto/líquido e as dimensões das caixas — dados que a equipe de recebimento verifica antes de abrir qualquer caixa. Uma fatura comercial que não corresponda aos termos da Carta de Crédito pode acarretar a rejeição pelo banco, independentemente da condição física das mercadorias; por isso, a revisão da documentação geralmente ocorre em paralelo com — e não após — a inspeção física. Os compradores também devem confirmar a classificação do código HS antes do embarque, já que uma incompatibilidade de código nas buchas MV pode causar atrasos na alfândega ou cobranças inesperadas de impostos não relacionadas às próprias mercadorias.
Para obter o conjunto completo de documentos necessários para pedidos internacionais de acessórios para transformadores, consulte o site da ZeeyiElec lista de verificação da documentação de exportação para acessórios elétricos. Para obter informações sobre as diferenças entre ensaios de tipo e ensaios de rotina, consulte a Comissão Eletrotécnica Internacional (IEC) Norma IEC 60137 para buchas isoladas.
[Expert Insight].

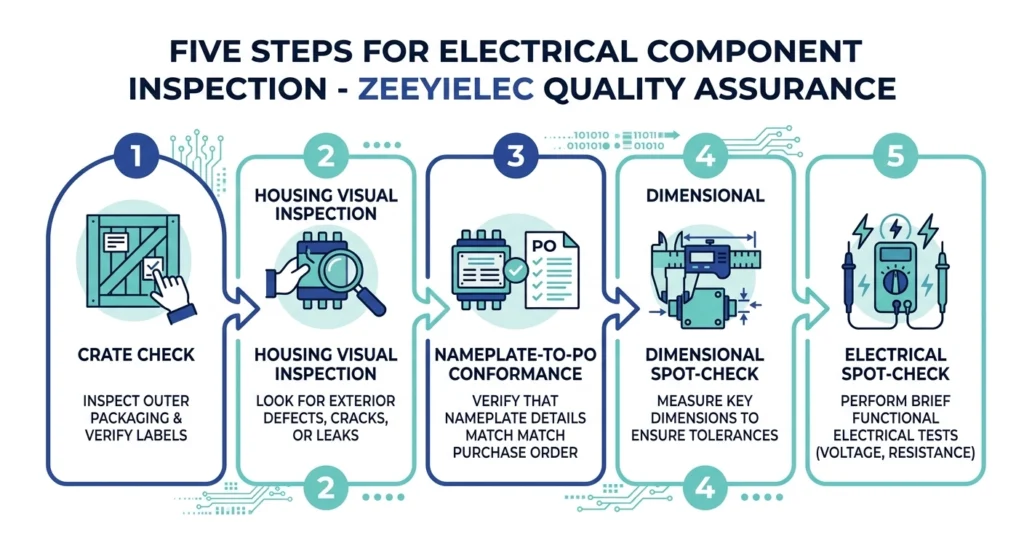

A inspeção de recebimento segue uma sequência fixa, e pular diretamente para os testes elétricos antes de concluir as etapas anteriores representa um desperdício de esforço com unidades que podem já ter sido reprovadas com base na documentação ou na inspeção visual.
A inspeção começa pela própria caixa, antes de ser aberta: cantos amassados, manchas de água, status do indicador de inclinação e impacto (se houver) e qualquer perfuração visível na embalagem. Danos na caixa são considerados um motivo para uma inspeção mais detalhada da unidade em seu interior, uma vez que a energia do impacto pode se transferir através das reforços sem deixar marcas externas. Após a abertura, o técnico verifica se o invólucro de porcelana ou a carcaça de epóxi apresentam lascas, rachaduras ou descoloração do esmalte, prestando atenção especial à transição entre a flange e o invólucro, onde se concentra a tensão mecânica.
A placa de identificação de cada unidade é verificada em relação ao pedido de compra e ao certificado de teste de rotina: classe de tensão, corrente nominal, BIL e número de lote/série. Uma bucha com BIL nominal de 95 kV instalada em um sistema projetado para um requisito de BIL de 125 kV frequentemente será aprovada em uma inspeção visual inicial e até mesmo em uma verificação funcional de baixa tensão, mas apresenta risco real de descarga elétrica em caso de sobretensão transitória induzida por raios — uma incompatibilidade que somente a verificação cruzada das informações da placa de identificação consegue detectar antes da energização.
Uma amostra das unidades — geralmente de 10% a 20% do lote de uma encomenda em escala de projeto — é verificada em relação ao desenho aprovado quanto à distância de fuga, comprimento total e disposição dos parafusos da flange. Um erro dimensional pode ser aprovado em todos os testes elétricos realizados na fábrica e, mesmo assim, impedir a montagem física no local da instalação. <p>A sequência padrão é a seguinte: (1) verificação da caixa/embalagem → (2) inspeção visual do compartimento → (3) conformidade entre a placa de identificação e a ordem de compra → (4) verificação pontual das dimensões (n ≈ 10%–20% da remessa) → (5) verificação aleatória da parte elétrica, caso seja identificada qualquer anomalia nas etapas 1 a 4.</p>

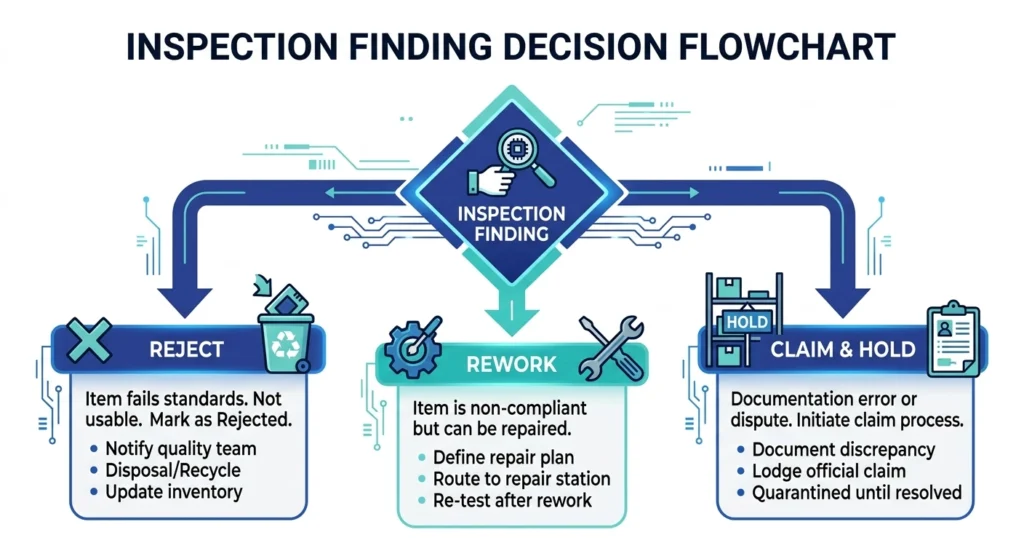

Quando a inspeção de entrada sinaliza um problema em uma unidade, a equipe de recebimento se depara com uma das três opções — rejeitar, retrabalhar ou registrar uma reclamação, seguindo os termos do contrato com o fornecedor — e a escolha correta depende da localização e da gravidade da falha, e não apenas dos danos visíveis.
Uma unidade é imediatamente retirada da sequência de instalação quando a constatação envolver comprometimento dielétrico interno: uma fratura confirmada no invólucro, uma tensão de início de descarga parcial mensuravelmente abaixo da resistência nominal ou a entrada de umidade confirmada em uma unidade de epóxi por meio da falha do indicador de umidade, aliada a testes de resistividade superficial. Essas condições não podem ser corrigidas em campo — instalar e energizar uma unidade com dano interno confirmado acarreta o risco de uma falha cujo custo ultrapassa em muito o da bucha de substituição, incluindo possíveis danos colaterais ao tanque do transformador e ao quadro de comando conectado.
Algumas constatações são de natureza superficial ou puramente mecânica na interface externa — um pino terminal torto, uma superfície de junta arranhada, pequenos danos na embalagem sem nenhuma anomalia correspondente no invólucro. Normalmente, essas questões podem ser corrigidas no local por meio de limpeza, recolocação ou substituição de peças, sem interferir no sistema dielétrico interno.
Lógica de decisão: confirmação de comprometimento dielétrico interno → rejeitar; constatação externa ou exclusivamente mecânica → retrabalhar e documentar; constatação ambígua ou não confirmada → colocar em quarentena + registrar reclamação, aguardar a resolução do fornecedor antes de prosseguir com a instalação.
Toda rejeição ou decisão relativa a uma reclamação deve ser documentada com fotos, dados de teste, quando aplicável, e um registro por escrito vinculado ao número do lote/série — trata-se de uma prática padrão, e não de uma garantia de qualquer resultado comercial específico, uma vez que os termos de resolução de reclamações variam de acordo com o contrato do fornecedor e os Incoterms.
A confiabilidade das especificações de embalagem e do protocolo de inspeção de recebimento depende inteiramente da disposição do fornecedor em incorporá-las ao pedido desde o início — uma bucha projetada corretamente, mas embalada de forma genérica, ainda assim chega em situação de risco. Ao avaliar um fornecedor, pergunte especificamente se a embalagem é diferenciada por tipo de carcaça, se há indicadores de choque disponíveis para remessas de alto valor e se são emitidos certificados de testes de rotina por lote, com rastreabilidade por número de série.
A ZeeyiElec fornece buchas para média tensão na faixa de 12 kV a 52 kV, com suporte à configuração OEM/ODM e documentação de exportação preparada para cada remessa, incluindo o certificado e os detalhes da lista de embalagem de que as equipes de inspeção de recebimento precisam para confirmar rapidamente a conformidade entre a placa de identificação e o pedido de compra. Estão disponíveis pedidos de amostras para validar as práticas de embalagem e documentação antes de se comprometer com uma quantidade equivalente a um contêiner cheio.
Revisar o atual bucha de média tensão especificações e famílias de produtos, ou verificar política de amostras, quantidade mínima de pedido (MOQ) e prazo de entrega detalhes antes de emitir uma solicitação de cotação (RFQ), para garantir que as condições de embalagem e documentação sejam definidas antecipadamente, em vez de serem identificadas apenas na inspeção de recebimento.
A maioria das buchas de média tensão (MV) de porcelana e epóxi suporta um período de armazenamento coberto e em ambiente climatizado de 6 a 12 meses sem perda de desempenho; no entanto, os componentes das juntas de EPDM se degradam mais rapidamente em condições de alta radiação UV ou alta umidade e devem ser inspecionados antes da instalação caso o período de armazenamento exceda esse intervalo.
As buchas de porcelana são normalmente enviadas em caixas de madeira individuais com reforços de espuma ou papelão que isolam o flange e o pino terminal contra impactos, já que mesmo uma queda vertical curta de alguns centímetros durante o manuseio pode causar uma fratura capilar no invólucro que não fica visível até o momento da energização.
É possível, mas os danos na caixa são considerados um motivo para uma inspeção completa, em vez de serem desconsiderados, pois a energia do impacto transferida pelas estruturas de reforço pode rachar a porcelana ou deslocar componentes internos sem deixar marcas visíveis no próprio invólucro.
Os inspetores geralmente começam com uma verificação visual das condições da caixa e da embalagem e, em seguida, passam a verificar a conformidade entre a placa de identificação e a nota de pedido, antes de iniciar qualquer verificação elétrica ou dimensional.
As buchas com invólucro de epóxi são mais resistentes a impactos do que as de porcelana, mas mais sensíveis à umidade; por isso, sua embalagem geralmente prioriza o uso de embalagens seladas com dessecante em vez de reforços contra choques intensos, invertendo a prioridade adotada para as unidades de porcelana.
Uma remessa típica inclui a fatura comercial, a lista de embalagem, o certificado de origem e os certificados de ensaio de rotina ou de tipo, sendo que o conjunto exato depende dos requisitos do país de destino e do meio de pagamento utilizado para a encomenda.
A unidade afetada é normalmente retirada da sequência de instalação e retida para a documentação da reclamação junto ao fornecedor, uma vez que energizar um buchão com resultados de inspeção não resolvidos acarreta o risco de uma falha em campo que custaria muito mais do que o atraso na remessa.
