Considerações sobre o aumento de temperatura para buchas de baixa tensão

O que é o aumento de temperatura em um bucha de baixa tensão e por que isso é importante

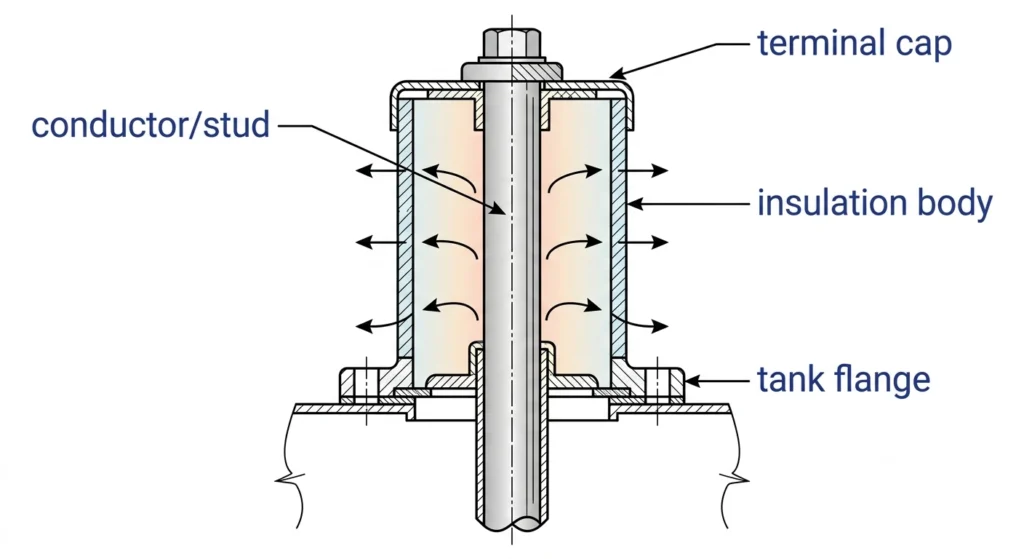

Aumento da temperatura da bucha LV é o aumento de temperatura acima da temperatura ambiente que se acumula no condutor, nas interfaces de contato e no isolamento ao redor de uma bucha de baixa tensão, à medida que a corrente de carga flui por ela. Esse aumento decorre do aquecimento resistivo (I²R) no condutor e no pino, além de perdas menores por contato e dielétricas nas interfaces dos terminais — e é o único fator mais provável de reduzir a vida útil de uma bucha, caso seja subestimado na fase de especificação.

Ao contrário de uma falha mecânica, o aumento excessivo da temperatura raramente causa uma falha imediata. Em vez disso, ele acelera o envelhecimento do isolamento de uma forma amplamente documentada na literatura sobre transformadores e quadros de distribuição: conforme uma regra prática de engenharia amplamente citada, cada 8–10 °C de temperatura sustentada acima da classe nominal do isolamento reduz aproximadamente pela metade sua vida útil esperada. Uma bucha que opera a 15 °C acima de seu ponto de projeto por anos não falha no primeiro ano — ela falha anos antes do previsto, muitas vezes atribuída ao “desgaste normal”, em vez de ser atribuída a uma decisão de dimensionamento tomada na fase de solicitação de cotação.

Este guia aborda as causas do aumento da temperatura em buchas de baixa tensão, como são testados e classificados, quais fatores de corrente e ambientais os engenheiros devem levar em conta ao fazer a especificação, os sinais em campo que indicam um problema e medidas práticas de mitigação. Os buchas de baixa tensão fazem parte do contexto mais amplo acessórios para transformadores categoria, e os compradores que desejam um pacote completo de acessórios podem começar a partir do guia de seleção de acessórios para transformadores para obter um contexto geral da categoria antes de se concentrar nos detalhes específicos do desempenho térmico.

O que causa o aumento da temperatura nos buchas de baixa tensão?

O aumento da temperatura não é um fenômeno isolado — é a soma de várias fontes de calor independentes, e tratá-lo como um único valor oculta qual delas é, de fato, o problema em uma determinada instalação.

Perdas resistivas (I²R) no condutor

A principal fonte de calor na maioria dos buchas de baixa tensão é a perda I²R no pino ou condutor que transporta a corrente: o calor gerado varia proporcionalmente ao quadrado da corrente; portanto, um aumento de 20% na corrente de carga pode elevar o aquecimento resistivo em aproximadamente 44%, e não em 20%. A seção transversal do condutor, o material (cobre x alumínio) e o comprimento definem a resistência de referência com base na qual essa perda é calculada.

Perdas por contato e dielétricas

A resistência de contato nas interfaces dos terminais aparafusados ou crimpados gera aquecimento localizado que não aparece na leitura da temperatura do condutor como um todo — uma conexão frouxa ou com torque insuficiente pode ficar de 20 a 30 °C mais quente do que o corpo do condutor ao seu redor, mesmo quando o próprio condutor está bem dentro dos limites de classificação. As perdas dielétricas no isolamento circundante são normalmente pequenas em níveis de tensão de baixa tensão (BT), mas aumentam com o envelhecimento do isolamento ou a entrada de umidade, agravando o calor resistivo já presente.

[Opinião de especialista: Onde o calor realmente se concentra]

• As conexões dos terminais, e não o ponto médio do condutor, são o local mais comum de pontos quentes na termografia de campo
• As interfaces entre terminais de alumínio e cobre requerem componentes bimetálicos ou compostos antioxidantes para evitar a variação da resistência de contato a longo prazo
• Um único parafuso apertado com torque insuficiente pode causar um ponto de sobreaquecimento que um condutor de dimensionamento correto não consegue compensar

Como o aumento de temperatura é testado e classificado?

O aumento de temperatura é verificado por meio de um teste de tipo, e não presumido com base em cálculos da ficha técnica: a bucha é submetida a corrente nominal até atingir o equilíbrio térmico (normalmente quando a taxa de aumento de temperatura fica abaixo de aproximadamente 1 °C por hora), e o aumento resultante em relação à temperatura ambiente é medido no condutor, no terminal e em quaisquer pontos de referência do isolamento embutido.

A norma de referência pertinente é a IEC 60137:2017, Cláusula 4.8 (Valores máximos de temperatura e aumento de temperatura em relação à temperatura do ar ambiente), que estabelece as diretrizes sobre como o aumento é medido e relatado por classe de isolamento e tipo de construção. Os limites específicos permitidos para o aumento variam de acordo com a classe de isolamento e o tipo de construção; portanto, os compradores devem solicitar o valor testado para o aumento específico da construção da bucha em questão, em vez de presumir que um único valor se aplique a todas as classes &mdash.

Um teste de rotina realizado com a corrente nominal nem sempre reproduz exatamente as condições de campo — a temperatura ambiente do gabinete, o fluxo de ar e as fontes de calor adjacentes (como interruptores com fusível ou comutadores de derivação próximos) podem elevar a temperatura real em serviço acima do valor do teste de tipo; é por isso que o redimensionamento para as condições reais de instalação é tão importante quanto a própria classificação nominal.

Quais fatores relacionados à intensidade de corrente e ao ambiente os engenheiros devem levar em consideração?

Especificar exclusivamente com base na corrente nominal de carga, sem margem para as condições ambientais e do invólucro, é a forma mais comum pela qual os problemas de aumento de temperatura já são incorporados a um projeto antes mesmo de a bucha ser encomendada.

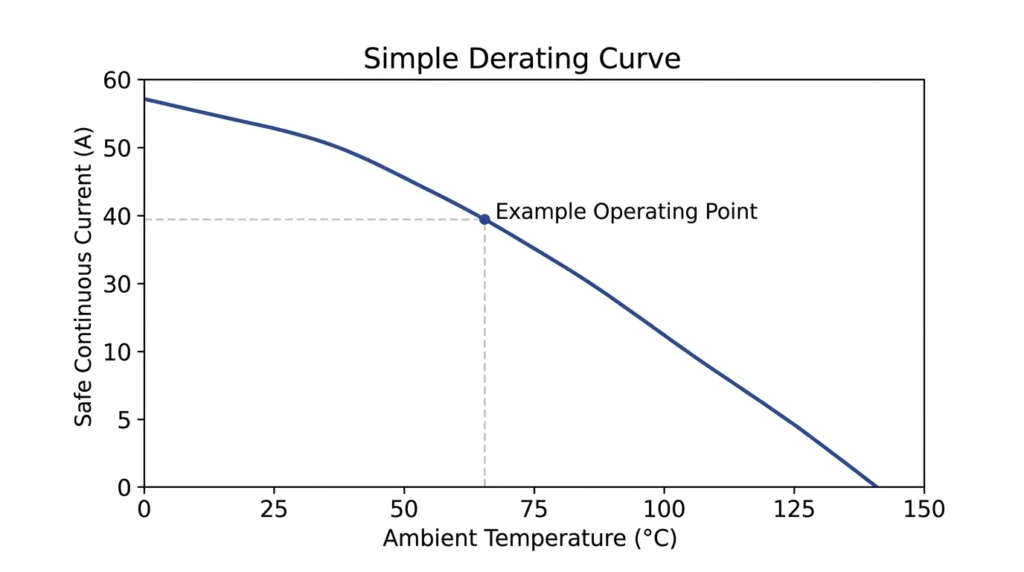

Efeitos da temperatura ambiente e do gabinete

Uma bucha projetada para uma temperatura ambiente de 40 °C ficará visivelmente mais quente em um gabinete de quiosque sem ventilação exposto à luz solar direta, onde a temperatura do ar interno pode exceder a temperatura ambiente externa em 10 a 15 °C. Os compradores devem fazer a especificação com base na temperatura interna prevista do gabinete, e não na média climática regional.

Crescimento da carga e ciclo de trabalho

A capacidade de corrente deve refletir o crescimento previsto da carga ao longo da vida útil do transformador, e não apenas a carga conectada atualmente — uma bucha dimensionada com margem zero em relação à demanda de pico atual não deixa margem térmica alguma, mesmo que a carga cresça apenas modestamente. Quando o ciclo de trabalho inclui sobrecargas regulares de curta duração (comuns em redes de distribuição com oscilações sazonais na demanda), a constante de tempo térmica da bucha é importante: uma bucha com constante de tempo térmica curta aquece mais rápido durante uma sobrecarga, mas também esfria mais rápido assim que a carga diminui, enquanto uma bucha maior e com maior massa responde mais lentamente em ambas as direções.

[Visão de especialista: Margem além dos dados de placa de identificação]

• Dimensionar a corrente nominal com base na carga de pico prevista, e não no valor indicado na placa de identificação de hoje
• Ao especificar a classe de temperatura, confirme a temperatura interna do gabinete, e não a temperatura ambiente externa
• Solicite a curva de redução de potência do fabricante para altitude e temperatura ambiente combinadas, e não para cada um desses fatores aplicado separadamente

Quais são os sinais observáveis no local de um aumento excessivo da temperatura?

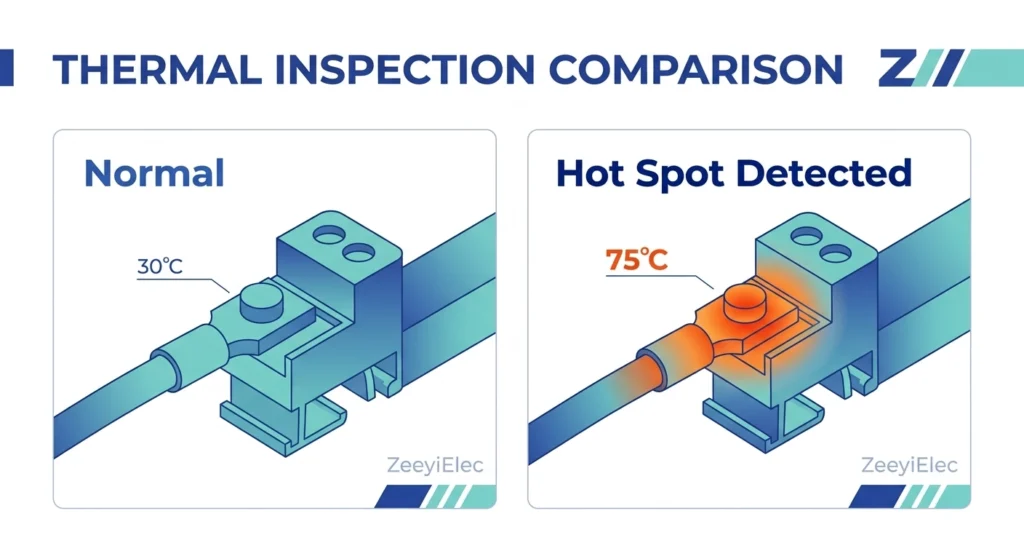

Problemas de aumento de temperatura raramente passam despercebidos. Descoloração do isolamento próximo ao terminal, um odor fraco, porém persistente, na interface da bucha ou um terminal que permanece quente ao toque mesmo muito tempo depois que a carga foi reduzida são sinais que merecem investigação antes que se transformem em uma falha. Em investigações de campo envolvendo buchas de baixa tensão, a causa raiz mais frequentemente identificada é uma conexão do terminal que nunca foi reapertada após o comissionamento — e não um defeito de fabricação na própria bucha.

Lista de verificação para diagnóstico

• Termografia infravermelha durante o pico de carga, comparando a temperatura dos terminais com a do corpo do condutor e das fases adjacentes
• Verificação do torque em conexões aparafusadas — uma conexão que se soltou devido a ciclos térmicos é a principal causa corrigível de pontos quentes localizados
• Inspeção visual para verificar se há descoloração, rachaduras superficiais ou resíduos esbranquiçados no isolamento próximo ao terminal
• Análise do histórico de carga em relação à capacidade nominal de corrente original da bucha, para confirmar se ela ainda possui margem

As equipes de campo que realizam uma sequência de diagnóstico mais abrangente, e não apenas avaliam sintomas térmicos, podem consultar o ZeeyiElec’s fluxo de trabalho de diagnóstico de falhas de campo para uma abordagem estruturada que abranja, em conjunto, os indicadores de falha térmica, dielétrica e mecânica, em vez de investigar cada um deles isoladamente. Em instalações nas quais o mesmo terminal também abriga uma terminação de cabo, o estresse térmico e mecânico nessa junção deve ser avaliado em conjunto com o par acessórios para cabos, já que um terminal de cabo mal encaixado pode ser a verdadeira causa de um ponto de superaquecimento atribuído à bucha isolante.

Como é possível mitigar o aumento de temperatura durante o projeto e a instalação?

A maioria dos problemas relacionados ao aumento de temperatura remonta a uma dessas três causas: seção transversal do condutor insuficiente para a carga real, uma conexão terminal que não foi apertada com o torque adequado ou mantida corretamente, ou um invólucro que retém calor, o que não foi considerado na especificação original.

Medidas de mitigação na fase de projeto

• Especifique a seção transversal do condutor com uma margem acima da corrente nominal calculada, e não no mínimo calculado
• Confirme o revestimento dos terminais e a compatibilidade das peças bimetálicas antes de finalizar uma interface mista de cobre/alumínio
• Solicite a curva de aumento testada pelo fabricante, em vez de se basear em um único dado de corrente nominal

Medidas de mitigação relacionadas à instalação e manutenção

• Aperte todas as conexões dos terminais de acordo com o valor especificado pelo fabricante e verifique novamente após o ciclo térmico inicial
• Certifique-se de que a ventilação do invólucro esteja de acordo com a premissa de projeto utilizada para a classificação ambiental da bucha
• Programe inspeções periódicas por termografia infravermelha nas conexões críticas, em vez de esperar pelo surgimento de um sintoma visível

Perguntas frequentes

Qual é o aumento normal de temperatura para um buchão de baixa tensão?

O aumento de temperatura aceitável depende da classe de isolamento e do tipo de construção da bucha; portanto, não existe um valor único e universal; os compradores devem solicitar ao fabricante o valor de aumento testado para o modelo específico em questão, em vez de presumir que um valor genérico se aplica.

Em que medida a temperatura ambiente afeta a corrente nominal de segurança de uma bucha?

A temperatura ambiente reduz diretamente a margem de segurança operacional — um invólucro operando a uma temperatura entre 10 e 15 °C acima da temperatura ambiente externa reduz efetivamente a diferença entre a temperatura de operação e o limite nominal do isolamento; é por isso que as condições do invólucro devem ser especificadas juntamente com a classe de tensão e corrente.

Uma conexão solta no terminal pode causar aumento da temperatura, mesmo que o condutor tenha as dimensões corretas?

Sim — a resistência de contato em um terminal solto ou com torque insuficiente pode gerar um ponto quente localizado com temperatura entre 20 e 30 °C acima da temperatura do condutor ao redor, independentemente de o próprio condutor ter dimensões adequadas para a carga.

Com que frequência o aumento de temperatura deve ser verificado após a instalação?

A maioria dos operadores combina a termografia infravermelha durante os picos de carga com inspeções periódicas de manutenção; os intervalos exatos variam de acordo com a criticidade da instalação e com a política de manutenção da concessionária local, portanto, o cronograma específico deve seguir o próprio programa de gestão de ativos do operador.

A interface entre terminais de alumínio e cobre aumenta o risco de aumento da temperatura?

Isso pode ocorrer, caso não sejam utilizados componentes bimetálicos ou compostos antioxidantes — as interfaces entre metais diferentes são mais propensas a variações de resistência de contato a longo prazo do que as conexões entre metais iguais, o que se agrava com ciclos térmicos repetidos.

Uma corrente nominal mais alta é sempre a opção mais segura na hora de especificar uma bucha?

Não necessariamente do ponto de vista do custo ou do ajuste, mas especificar com uma margem acima da carga máxima prevista — em vez de no mínimo calculado — é, em geral, a abordagem mais segura para o desempenho térmico a longo prazo, uma vez que preserva uma margem de segurança à medida que a carga aumenta ao longo da vida útil do transformador.
