Poryoyo shiUm interruptor de carga é um dispositivo de comutação acionado manualmente ou por motor, instalado em transformadores de distribuição para interromper e restabelecer a corrente de carga em condições normais de operação, sem interromper a corrente de falha. Ele está localizado entre o seccionador e o fusível de proteção na hierarquia de comutação de um transformador, proporcionando aos operadores uma maneira de isolar ou transferir a carga sem precisar aguardar uma sequência completa de desenergização.
O princípio de funcionamento baseia-se em um projeto de contato duplo: um par de contatos principais, responsáveis pela condução da corrente, e um par separado de contatos de arco, ligados mecanicamente de forma que os contatos de arco sempre se separem por último. Esse sequenciamento confina o arco de comutação a uma zona dedicada à interrupção do arco — normalmente um canal de arco ou uma câmara de extinção assistida por gás —, em vez de expor as superfícies dos contatos principais à erosão causada pelo arco. As intensidades nominais de corrente contínua para interruptores de carga típicos de média tensão situam-se na faixa de 200 A a 600 A, enquanto a capacidade de interrupção de carga é comumente especificada em torno de 600 A a 900 A na tensão nominal, dependendo da classe do interruptor e do projeto do fabricante.
Ao contrário de um disjuntor, um seccionador de carga não tem a função de interromper falhas — uma distinção que está de acordo com as práticas gerais de classificação de seccionadores de carga previstas na série IEEE C37.30 e que é relevante para estudos de coordenação. A aplicação incorreta em campo geralmente decorre da especificação de seccionadores sem proteção por fusível adequada a montante.
Essa hierarquia só se mantém devido à forma como os contatos internos são sequenciados. Duas rotas de contato distintas realizam o trabalho, cada uma destinada a uma função diferente.

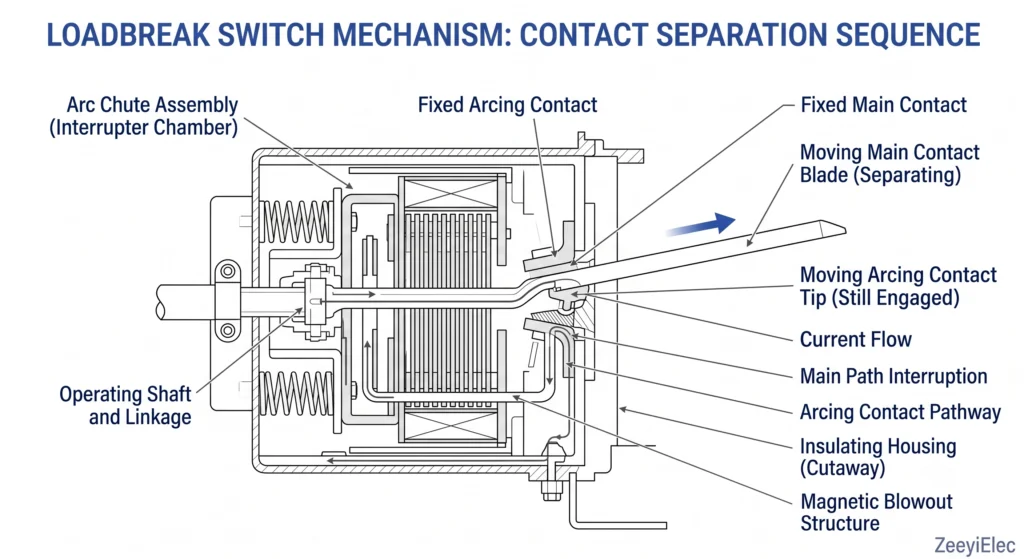

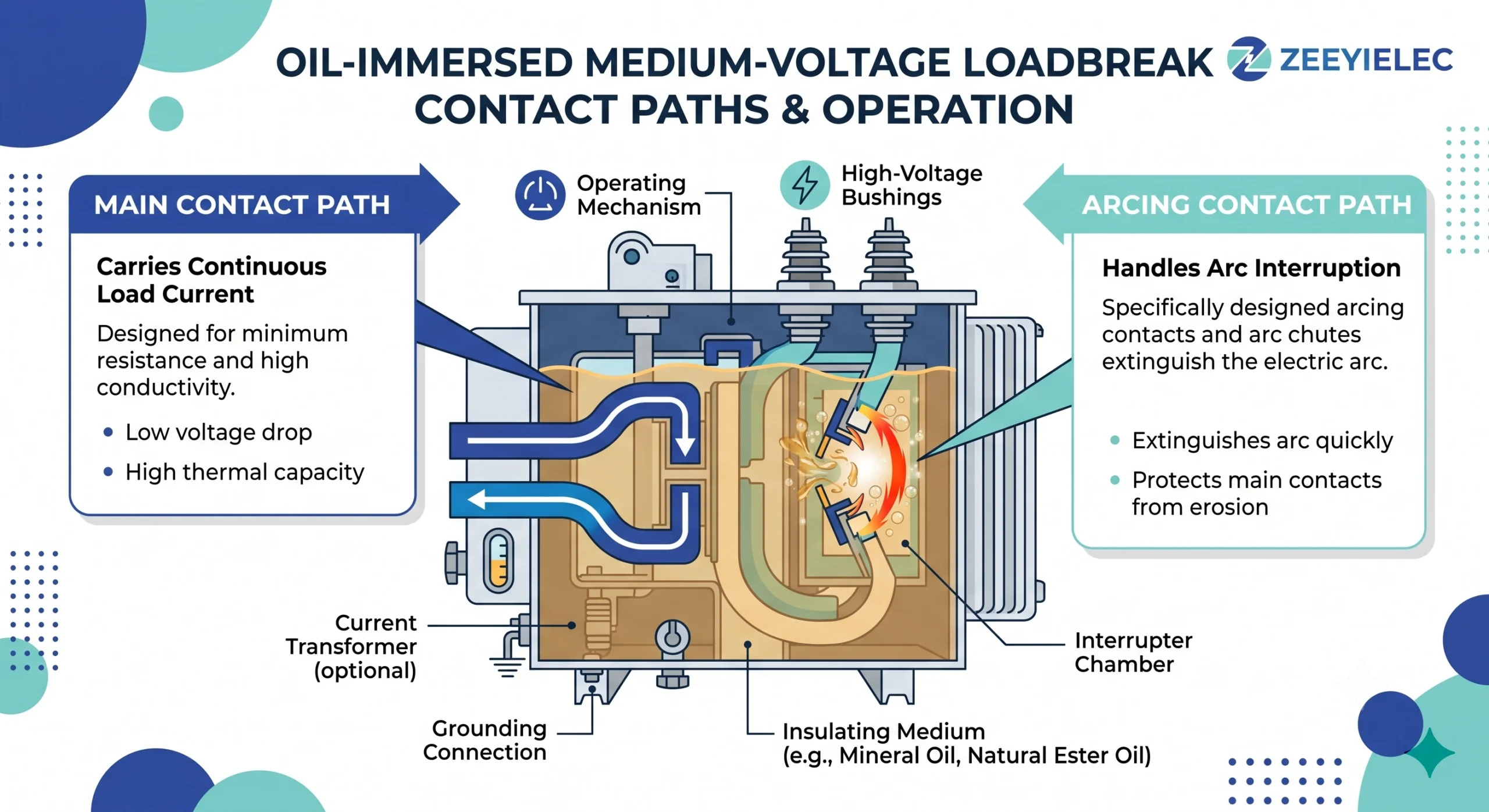

O caminho principal dos contatos conduz corrente de carga contínua durante a operação normal do interruptor fechado. Esses contatos — normalmente lâminas ou dedos de cobre banhados a prata — são dimensionados para oferecer baixa resistência de contato e aquecimento I²R mínimo, com valores nominais de corrente contínua geralmente na faixa de 200 A a 630 A, dependendo da classe do interruptor. Como não foram projetados para suportar a formação de arco elétrico, o mecanismo de articulação mecânica garante que os contatos principais sempre se separem primeiro durante uma operação de abertura, antes que qualquer arco possa se formar em sua superfície.
Um par de contatos secundário, mais robusto — os contatos de arco — é projetado especificamente para absorver o arco de comutação. Esses contatos se separam após os contatos principais e, normalmente, utilizam ligas resistentes ao arco, como cobre-tungstênio, para suportar a erosão repetida. A câmara de extinção do arco ou câmara de interrupção que envolve esse par de contatos extingue o arco por meio de desionização, expansão de gás ou sopro magnético, dependendo do projeto do interruptor.
A sequência de abertura é a seguinte: os contatos principais se separam → a corrente é transferida para os contatos de arco → os contatos de arco se separam → o arco se forma e é extinto no interruptor. No fechamento, a sequência se inverte: os contatos de arco se fecham primeiro, absorvendo a corrente de irrupção inicial ou transiente de fechamento; em seguida, os contatos principais se fecham por último para conduzir a corrente em estado estacionário com resistência mínima (a resistência de contato é normalmente ≤ 100 μΩ por polo para um contato principal corretamente encaixado).
Essa lógica de “make-before-break” é o princípio de funcionamento característico do disjuntor de interrupção de carga, permitindo que um dispositivo projetado para interromper a carga opere com segurança milhares de vezes sem degradação significativa dos contatos principais. As normas da série IEEE C37.30 estabelecem requisitos gerais para interruptores de alta tensão, e os fabricantes normalmente validam esse comportamento de sequenciamento dos contatos por meio de ensaios de tipo — as tolerâncias exatas de tempo variam de acordo com a linha de produtos e devem ser confirmadas com base no relatório de ensaio de tipo específico do fabricante.
Para obter detalhes sobre a configuração da chave, consulte o site da ZeeyiElec página do produto “interruptor de carga”.[Expert Insight].
- O teste de fechamento lento durante o comissionamento é a maneira mais rápida de confirmar se a sequência está intacta
- Os contatos de arco devem se engatar visivelmente antes dos contatos principais em cada ciclo manual
- Um mecanismo que permite que os contatos principais e os de arco entrem em contato simultaneamente é um sinal de alerta, e não uma questão de tolerância
- Essa verificação leva menos de cinco minutos e detecta desajustes antes que eles causem danos aos contatos principais durante o funcionamento
A mesma lógica do caminho de contato se aplica independentemente da configuração, mas o número de posições de comutação determina como ela é distribuída ao longo de um circuito.

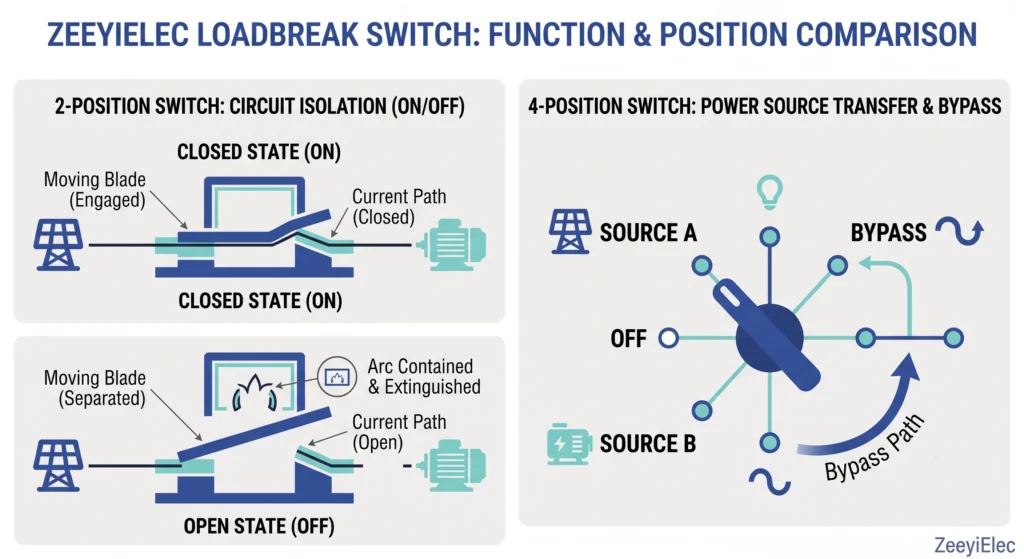

Um interruptor de corte de carga de duas posições possui exatamente dois estados: totalmente aberto ou totalmente fechado. A sequência em que o contato principal se abre primeiro e o contato de arco se fecha primeiro funciona de maneira idêntica ao mecanismo básico, aplicado a um único circuito. Essa configuração é comum em derivações de alimentadores radiais, nas quais um transformador se conecta a uma única fonte e a comutação se resume exclusivamente a isolar/restabelecer. As classificações contínuas típicas para essa configuração variam de 200 A a 400 A para transformadores de distribuição menores.
Um interruptor de 4 posições adiciona estados intermediários — geralmente Fonte A / Desligado / Fonte B / Desvio ou configurações semelhantes — utilizados quando um transformador ou segmento de alimentação pode ser alimentado por duas fontes ou necessita de um caminho de desvio para manutenção. Cada transição de posição ainda depende da mesma sequência de contatos (principal e, em seguida, de arco), mas o eixo do comutador percorre vários conjuntos de contatos, em vez de um único par. As capacidades de interrupção para comutadores de 4 posições são frequentemente especificadas na faixa de 600 A a 900 A na tensão nominal, embora isso varie de acordo com o fabricante e a classe de aplicação.
A experiência prática mostra que os comutadores de quatro posições exigem verificações mais cuidadosas durante a colocação em operação, uma vez que um desalinhamento entre as posições pode deixar um transformador sem alimentação por um breve período ou, pior ainda, momentaneamente em paralelo entre duas fontes — um erro que um comutador simples de duas posições simplesmente não pode causar.
Para obter referências sobre a configuração no lado da fonte, consulte o site da ZeeyiElec Página da série de seccionadores de carga.Além do número de posições, os interruptores de carga também são classificados pela capacidade de fechamento em caso de falha — uma distinção que influencia diretamente a forma como o circuito de contatos é projetado, embora ambos os tipos compartilhem a mesma sequência básica de comutação.
Os interruptores de corte de carga do tipo T são projetados exclusivamente para serviços de corte de carga. Eles podem interromper com segurança a corrente de carga normal, mas não são classificados para fechar em uma falha existente. Se um disjuntor do tipo T for fechado em uma linha com falha, o caminho de contato — dimensionado para tensões térmicas e mecânicas do nível de carga — pode sofrer erosão acelerada ou, em casos graves, soldagem dos contatos. As classificações contínuas para disjuntores do tipo T geralmente variam entre 200 A e 630 A, correspondendo à carga padrão de transformadores de distribuição.
Os disjuntores do tipo TS oferecem a capacidade de fechamento em caso de falha, além da função padrão de interrupção de carga. Seu caminho de contato utiliza contatos reforçados contra arco elétrico e um mecanismo de fechamento mais rígido para suportar as forças eletromagnéticas geradas pelo fechamento em caso de falha — os valores nominais de fechamento momentâneo em caso de falha são comumente especificados entre 10 kA e 25 kA, dependendo da classe do interruptor, embora os valores exatos devam ser confirmados com base no certificado de ensaio de tipo específico.

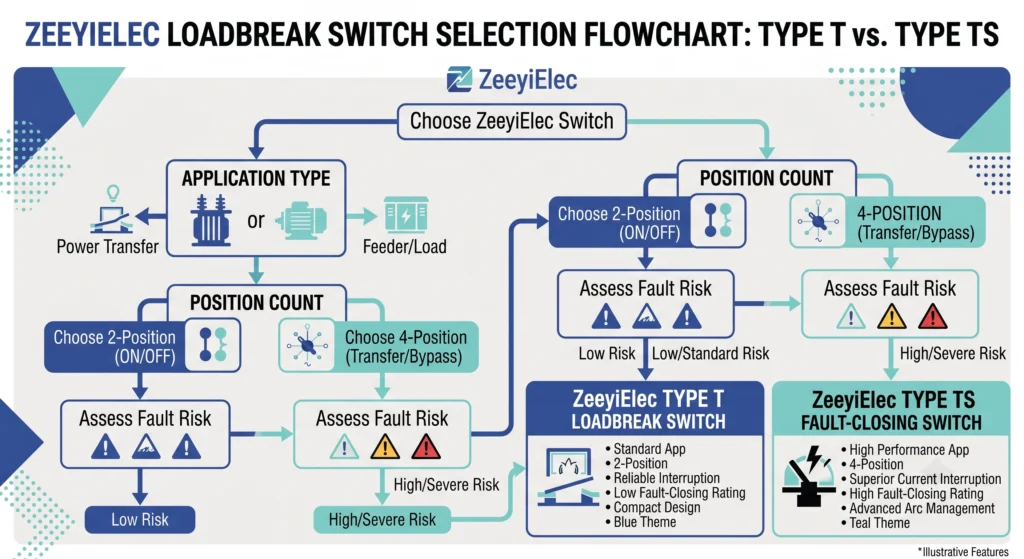

A escolha entre esses tipos não é apenas uma questão de classificação — é uma decisão de coordenação. Um disjuntor instalado em um local onde é plausível que ocorra um fechamento acidental por falha, como um ponto de restauração de circuito, deve ser do Tipo TS, independentemente da corrente de carga normal, uma vez que a margem de fechamento por falha do caminho de contato — e não sua capacidade de carga — é o que o protege contra danos catastróficos nesse cenário.
Para obter informações sobre a coordenação de fusíveis e a seleção do tipo de disjuntor, consulte o site da ZeeyiElec página sobre fusíveis limitadores de corrente.
A lógica do caminho de contato só funciona conforme projetado quando o interruptor está instalado e alinhado corretamente. O comissionamento é o momento em que a teoria da sequência se encontra com a tolerância mecânica.

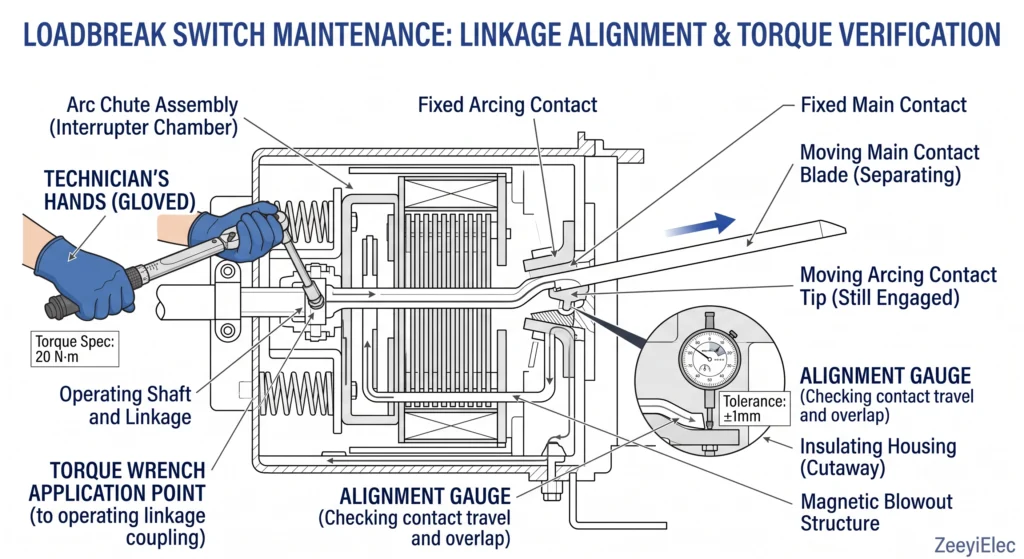

Os parafusos de fixação do eixo operacional e do braço de contato devem ser apertados com o torque especificado pelo fabricante — geralmente de 15 N·m a 40 N·m para articulações de comutadores de média tensão, dependendo do tamanho das peças e da classe do comutador. Articulações com torque insuficiente são uma constatação comum em campo; elas permitem folga no braço de contato que pode interromper a sequência de fechamento do contato principal antes do arco, fazendo com que os contatos principais permaneçam engatados por um tempo ligeiramente maior do que o projetado e absorvam o estresse do arco para o qual não foram projetados. O alinhamento é normalmente verificado observando-se se a ponta do contato de arco se fecha visivelmente de 3 mm a 6 mm à frente do contato principal durante um teste de fechamento lento, embora esse valor varie de acordo com o projeto do fabricante.
Antes de energizar um comutador recém-instalado, as equipes de comissionamento geralmente realizam um teste manual de operação lenta para confirmar um deslocamento suave e sem obstruções ao longo de toda a sequência de comutação, seguido por um teste funcional sob corrente de carga real, quando os procedimentos locais o permitirem. Em um padrão recorrente em campo, interruptores que chegaram com desalinhamento do acoplamento do eixo devido às vibrações do transporte apresentaram emperramento durante a primeira operação — um defeito detectado pelo ciclo manual pré-energização, enquanto uma unidade não testada poderia emperrar no meio da sequência sob carga e deixar o transformador preso em um estado de contato parcial.
As condições ambientais também são importantes: os interruptores instalados em ambientes com alta umidade ou na região litorânea devem passar por uma inspeção adicional da superfície de contato para detectar sinais precoces de oxidação antes da primeira ativação, uma vez que as camadas superficiais no caminho principal de contato aumentam a resistência de contato e causam aquecimento localizado com o passar do tempo.
Para obter material de referência sobre a instalação, consulte o site da ZeeyiElec página principal de acessórios para transformadores.[Expert Insight].
- Valores de torque fora das especificações estão entre as constatações mais comuns durante o comissionamento de novas instalações
- Um fio de contato em arco de 3–6 mm é um parâmetro prático para verificação em campo, e não apenas um valor de projeto
- Locais costeiros ou com alta umidade exigem uma verificação adicional de oxidação antes da primeira ativação
- O teste manual de operação lenta, realizado antes do teste de carga, permite detectar precocemente eventuais atritos causados pelo transporte
Compreender a sequência de comutação também ajuda a entender onde o desgaste se concentra ao longo da vida útil de um comutador — e como são, normalmente, os primeiros sinais de falha antes que se transformem em problemas operacionais.
Como os contatos de arco absorvem o arco elétrico a cada operação, eles se desgastam de forma significativamente mais rápida do que os contatos principais. Inspeções em campo geralmente revelam perda visível de material nas pontas de arco após várias centenas a alguns milhares de ciclos de comutação, dependendo da corrente de carga no momento da comutação e da exposição ambiental. Os contatos principais, por outro lado, apresentam desgaste principalmente devido ao atrito mecânico e à oxidação, e não à erosão por arco, uma vez que a lógica de sequenciamento foi projetada especificamente para protegê-los da exposição ao arco.
A frequência das inspeções depende mais da frequência de comutação e das condições do local do que de uma regra calendária fixa. Os comutadores operados apenas algumas vezes por ano em alimentadores radiais costumam ter suas inspeções alinhadas aos ciclos padrão de manutenção dos transformadores, enquanto os comutadores em aplicações de alimentação em loop ou de transferência frequente normalmente exigem inspeções de contatos em intervalos mais curtos, devido ao maior desgaste cumulativo dos contatos causado pelo arco elétrico. Na prática, a variação da resistência de contato tende a ser o primeiro indicador confiável do desgaste em desenvolvimento — bem antes que a corrosão visível se torne grave —, razão pela qual os testes periódicos de resistência detectam problemas que uma inspeção puramente visual deixaria passar. Não existe um intervalo de substituição único que se aplique universalmente; a avaliação da condição com base no desgaste continua sendo mais confiável do que intervalos de tempo fixos para esse componente.
Para obter informações relacionadas à manutenção, consulte o site da ZeeyiElec página principal de acessórios para cabos.A escolha do disjuntor de carga adequado resume-se a adequar a lógica do caminho de contato às condições reais da aplicação, em vez de optar automaticamente pela classificação mais alta disponível. Uma derivação radial de alimentação com baixo risco de fechamento por falha raramente necessita de reforço do Tipo TS; um ponto de restauração de loop, por outro lado, geralmente precisa, independentemente de sua corrente de carga normal. A contagem de posições segue a mesma lógica — interruptores de 2 posições são adequados para isolamento de fonte única, enquanto configurações de 4 posições justificam sua complexidade adicional apenas quando a transferência de fonte ou a comutação de desvio são uma necessidade operacional genuína. A capacidade de corrente contínua, a capacidade de interrupção e a classe de fechamento em caso de falha devem ser verificadas em relação ao perfil de carga real do transformador e às características da corrente de falha do alimentador antes da especificação.
Para obter orientação na seleção de comutadores com base na configuração específica do tanque do seu transformador e nos dados de corrente de falha, a equipe de engenharia da ZeeyiElec pode analisar diretamente os requisitos de operação dos comutadores — entre em contato pelo página do produto “interruptor de carga” para consulta sobre especificações.
A sequência de comutação transfere a corrente dos contatos principais para os contatos de arco antes da separação; assim, o supressor de arco apenas interrompe a corrente por um breve intervalo — normalmente alguns milissegundos —, dependendo da capacidade nominal do interruptor e da corrente de carga no momento da operação.
Um interruptor de duas posições simplesmente abre ou fecha um único caminho do circuito, enquanto um interruptor de quatro posições inclui posições de transferência de fonte ou de desvio, comumente utilizadas em sistemas de distribuição com alimentação em loop, nos quais a lógica de comutação deve isolar um alimentador enquanto mantém a continuidade nos demais pontos.
Não — os interruptores de carga são projetados exclusivamente para a interrupção da corrente de carga; a interrupção de falhas requer um dispositivo de proteção separado, como um fusível limitador de corrente ou um disjuntor, uma vez que o caminho de contato e o projeto de extinção do arco não são dimensionados para a energia gerada por falhas.
Os intervalos de inspeção variam de acordo com a frequência de comutação, o ambiente e os níveis de carga, mas muitas concessionárias programam verificações visuais e de torque durante os intervalos de manutenção de rotina dos transformadores, dedicando maior atenção caso os comutadores operem com frequência superior às premissas típicas de ciclo de trabalho.
A comutação frequente sob corrente de carga próxima da máxima, a contaminação ou a entrada de umidade na interface de contato e o desalinhamento decorrente de problemas com o torque de instalação são fatores que frequentemente contribuem para o problema, sendo que a gravidade depende do ciclo de trabalho e das condições do local.
Sim, os modelos do tipo TS geralmente incluem a capacidade de fechamento em caso de falha, o que não ocorre no tipo T, o que altera as margens de projeto mecânicas e térmicas do caminho de contato — as classificações exatas devem ser confirmadas na ficha técnica específica do fabricante.
Os valores de torque geralmente variam entre 15 N·m e 40 N·m para articulações de interruptores de média tensão, mas o valor correto depende do tamanho do equipamento e da classe do interruptor; portanto, as tabelas de torque específicas do fabricante devem sempre ter precedência sobre os intervalos gerais.
