Índice de recuperação do material termorretrátil: seleção e implicações práticas

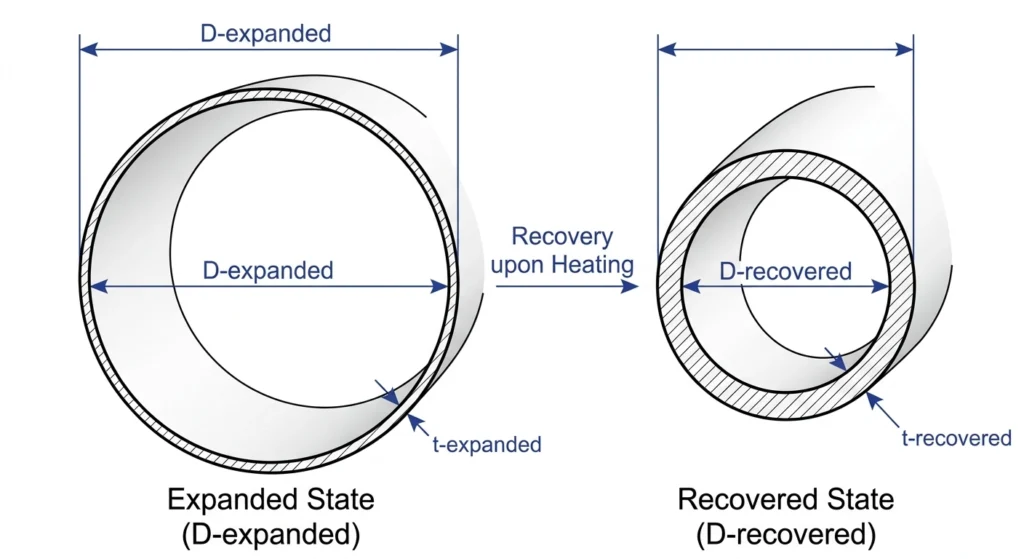

A taxa de recuperação do tubo termorretrátil é a relação numérica entre o diâmetro expandido de fábrica de um tubo e seu diâmetro final recuperado (após a retração) após a aplicação de calor. Uma relação de 3:1 significa que um tubo expandido para 30 mm se recuperará para aproximadamente 10 mm após encolher totalmente e esfriar, supondo uma recuperação sem restrições contra um substrato de diâmetro menor. Esse único número determina qual faixa de diâmetro um determinado kit pode acomodar — e é por isso que ele está no centro de todas as decisões de seleção de acessórios termorretráteis, juntamente com a classe de tensão e o tamanho do condutor.

A relação é expressa da seguinte forma:

Índice de recuperação = D_ampliado ÷ D_recuperado

Para um tubo com D_ampliado = 32 mm e D_recuperado = 8 mm, a proporção é de 4:1.

O mecanismo por trás desse número remonta à ciência dos materiais, e não a uma escolha arbitrária de fabricação. A tubulação de poliolefina reticulada é fabricada inicialmente em seu diâmetro recuperado (pequeno); em seguida, é aquecida, expandida radialmente e resfriada rapidamente para fixar as cadeias poliméricas em um estado amorfo e temporariamente esticado — uma condição de “memória de forma”. Esse estado travado é metaestável: o material tende a retornar à sua configuração molecular original, mas é cineticamente impedido de fazê-lo à temperatura ambiente. A aplicação de calor em campo — normalmente na faixa de 110 °C a 130 °C para formulações padrão de poliolefina — reintroduz energia térmica suficiente para desbloquear a mobilidade das cadeias, e o tubo retoma seu diâmetro original, menor.

A taxa de recuperação não é o mesmo que a recuperação da espessura da parede. O encolhimento radial e o aumento da espessura da parede ocorrem simultaneamente, mas são determinados por aspectos ligeiramente diferentes da densidade de reticulação do polímero e do histórico de expansão — um tubo com uma taxa mais alta não produz automaticamente paredes recuperadas proporcionalmente mais espessas.

Do ponto de vista da engenharia de campo, a relação é importante porque define a faixa de diâmetros utilizáveis de um kit. Um kit não é selecionado para um único diâmetro externo (OD) de cabo; ele é selecionado para abranger o maior e o menor diâmetro externo que realisticamente encontrará em um projeto, incluindo a variação de diâmetro externo entre diferentes fabricantes de cabos classificados para a mesma classe de tensão. Errar nessa faixa é uma das causas mais comuns de rejeição do kit no local da obra, o que será abordado em detalhes a seguir.

Para entender melhor como isso se encaixa no contexto mais amplo da escolha tecnológica, consulte o artigo da ZeeyiElec Estrutura de seleção técnica entre material termorretrátil a frio e material termorretrátil a calor.

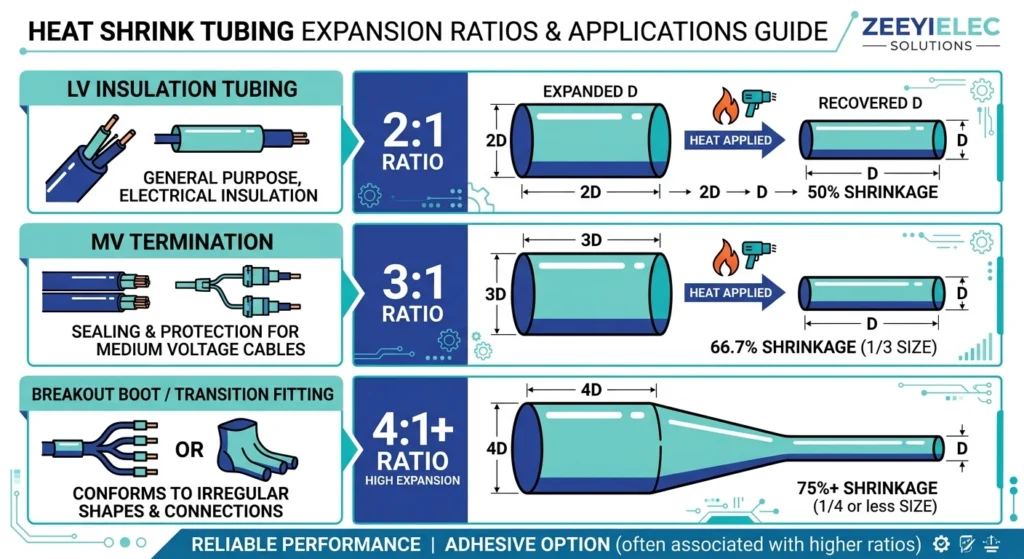

Índices de recuperação padrão e aplicações típicas

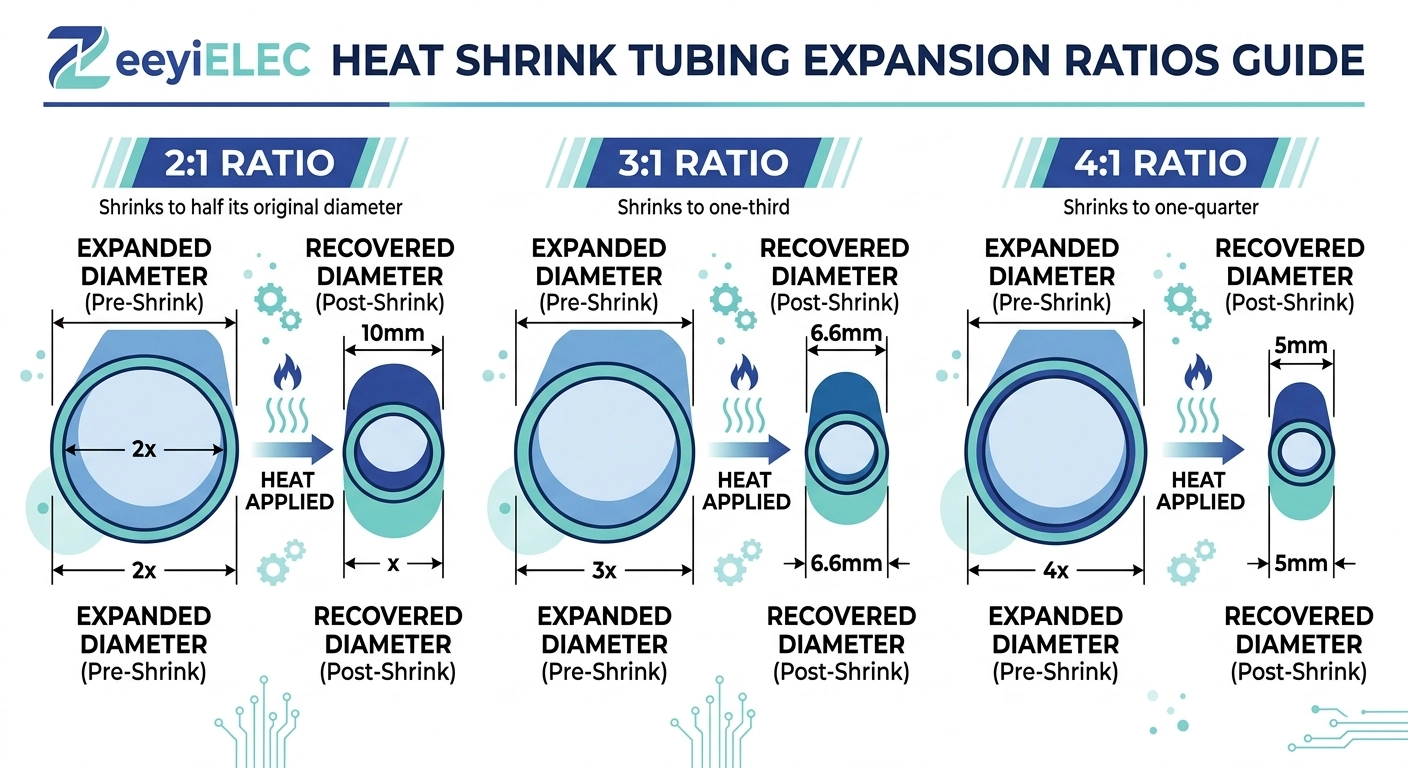

Índice de recuperação do material termorretrátil Geralmente, divide-se em três categorias práticas, cada uma adequada a um tipo diferente de variação de diâmetro encontrada em trabalhos com acessórios para cabos. A relação selecionada deve corresponder à diferença real entre o maior e o menor diâmetro externo (OD) que o tubo precisará vedar — e não apenas ao tamanho nominal do cabo indicado na ficha técnica.

Proporção de 2:1

Um tubo com proporção de 2:1 se expande até aproximadamente o dobro do seu diâmetro recuperado — por exemplo, um tubo que recupera 12 mm pode ser enviado expandido até 24 mm. Essa categoria é normalmente utilizada para tubos de isolamento de baixa tensão, proteção de barramentos e aplicações em que a variação do diâmetro externo (DE) na faixa coberta é modesta, como projetos do tipo cabo único com tolerâncias de fabricação rigorosas. Ela é menos tolerante à variação do DE entre cabos, mas oferece um ajuste mais preciso e previsível dentro de sua faixa nominal.

Proporção de 3:1

A relação 3:1 é a mais comumente especificada para terminações e juntas de cabos de média tensão nas classes de 10 kV e 20(24) kV, nas quais um único kit precisa acomodar variações moderadas no diâmetro externo (OD) entre diferentes construções de cabos classificados para a mesma classe de tensão. Um tubo expandido para 30 mm e que retorna a 10 mm é um exemplo representativo da relação 3:1. Essa relação equilibra razoavelmente bem a flexibilidade em campo com a consistência da espessura da parede, o que explica em parte por que ela predomina no projeto de kits de terminação de média tensão para uso geral.

4:1 – Proporções mais elevadas

Kits com relação de 4:1 ou superior — chegando, ocasionalmente, a 5:1 ou 6:1 em produtos especializados — são especificados quando um único kit precisa abranger uma ampla faixa de diâmetro externo (OD), como no caso de conectores de derivação para cabos multicondutores, conexões de transição entre condutores de tamanhos diferentes ou em projetos em que o mesmo kit é utilizado para várias espessuras de cabo, a fim de reduzir o número de SKUs. A contrapartida é mecânica: em relações mais altas, a espessura de parede recuperada e a pressão radial tornam-se mais sensíveis à proximidade entre o diâmetro externo instalado e o mínimo nominal do kit. A experiência de campo em instalações subterrâneas de média tensão (MV) mostra que kits utilizados na extremidade inferior de uma janela de alta relação podem apresentar pressão radial insuficiente na interface de terminação; é por isso que as equipes de compras devem tratar a faixa nominal como uma janela-alvo, e não como um limite rígido a ser testado em seus extremos.

[Expert Insight].

• O alcance nominal de um kit é uma meta de projeto, não uma margem de tolerância — inclua uma margem de segurança na sua própria escolha, não consuma a do fabricante.
• 3:1 continua sendo o ponto de partida padrão para trabalhos gerais de terminação de MV, a menos que a variação do OD ou um ajuste de transição o leve a optar por 4:1.
• Manter em estoque um SKU de alta proporção em várias espessuras de cabo pode reduzir a complexidade do estoque, mas somente se a pressão radial na extremidade inferior da faixa tiver sido verificada, e não apenas presumida.

As especificações de proporção por produto para a linha de tubos termorretráteis da ZeeyiElec estão detalhadas no acessórios para cabos termorretráteis página da série.

Correspondência entre a taxa de recuperação e a faixa de diâmetro externo do cabo

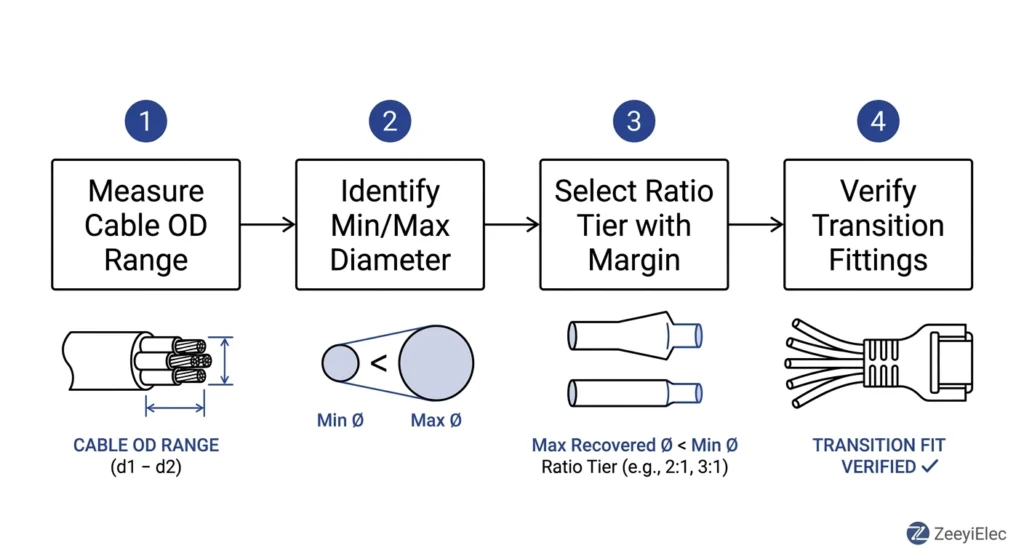

A seleção da taxa de recuperação correta começa com uma medição, e não com uma consulta ao catálogo. O processo deve seguir uma sequência definida, em vez de adotar automaticamente a taxa utilizada no projeto anterior.

Passo 1: Meça a faixa real do diâmetro externo, e não o tamanho nominal

Combinação correta índice de recuperação do material termorretrátil A determinação do diâmetro externo (OD) do cabo começa pela medição do OD em toda a gama de cabos, e não com base no valor nominal indicado na ficha técnica. O diâmetro externo do cabo varia de acordo com o fabricante, a tolerância da espessura do isolamento e o trançado do condutor, mesmo dentro da mesma classe de tensão e seção transversal. Para um cabo XLPE de 10 kV com diâmetro externo nominal de 28 mm, os valores reais medidos em diferentes lotes ou fornecedores podem, na prática, variar entre 26 mm e 31 mm.

Etapa 2: Identificar os diâmetros de referência

Considere o menor diâmetro externo (OD) da população como o diâmetro mínimo recuperado que o kit deve atingir, e o maior diâmetro externo (OD) como o diâmetro máximo que o kit ainda deve segurar com espessura de parede adequada antes da contração. Esses dois valores — e não a média — definem a faixa exigida.

Etapa 3: Selecione o nível de proporção que abranja a janela com margem

Compare a faixa medida com a faixa nominal do kit (da expansão à recuperação), deixando uma margem em vez de ajustar exatamente aos limites. Um kit classificado para 3:1, com diâmetro recuperado de 10 mm e diâmetro expandido de 30 mm, cobre, na prática, uma faixa de trabalho de aproximadamente 10 mm a 28 mm, já que é normal deixar uma pequena margem abaixo do diâmetro expandido máximo para preservar a força de recuperação adequada. A escolha de um kit cujo diâmetro mínimo nominal corresponda exatamente ao menor cabo do lote não deixa margem de tolerância para variações na próxima série de produção.

Etapa 4: Verificação cruzada com aplicativos multicore ou de transição

No caso de conectores de ramificação ou acessórios de transição que unem condutores de diferentes bitolas em um mesmo conjunto, a exigência de relação é definida pelo maior salto de diâmetro individual no conjunto, e não pelo diâmetro externo total do feixe de cabos — é nesse ponto que relações de 4:1 e superiores normalmente se tornam necessárias, em vez de opcionais.

A experiência prática em projetos subterrâneos da classe de distribuição mostra que a faixa de diâmetro externo (OD) é frequentemente subestimada na fase de solicitação de cotação (RFQ), pois o departamento de compras utiliza um único valor nominal de OD extraído da ficha técnica do cabo, em vez de solicitar a faixa de tolerância do fabricante. Essa é uma das causas mais comuns identificadas durante análises de falhas pós-instalação, juntamente com a seleção incorreta de componentes, abordada no artigo da ZeeyiElec sobre lista de verificação de controle de qualidade da instalação de acessórios de média tensão.

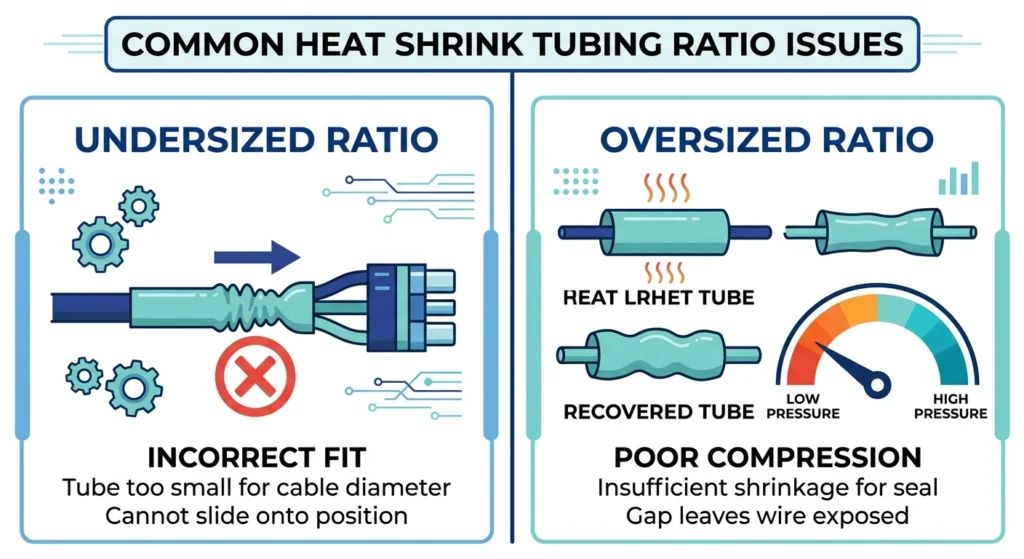

Consequências práticas da seleção de proporções com tamanho inferior ao ideal versus tamanho superior ao ideal

Índice de recuperação do material termorretrátil As incompatibilidades nem sempre se manifestam logo na instalação. Algumas apresentam falhas visíveis durante o teste; outras passam na inspeção inicial e só se revelam como falhas elétricas meses ou anos depois.

Índice de subdimensionamento: falhas de ajuste e de encenação

Uma relação de tamanho inadequada — um kit cujo diâmetro máximo expandido não consegue passar pelo maior diâmetro externo (OD) dos cabos do lote — geralmente falha na etapa de preparação, antes mesmo de a equipe aplicar calor. O tubo ou não desliza de forma alguma sobre a extremidade preparada do cabo, ou passa pelo trecho reto do cabo, mas não consegue passar por uma emenda, um terminal de conexão ou o ressalto do cone de tensão mais adiante no trajeto de instalação. Trata-se de uma falha visível e imediata que interrompe o trabalho, e não de um defeito latente; essa é a principal razão pela qual equipes de campo experientes medem o diâmetro externo no ponto mais largo do conjunto — e não apenas no corpo do cabo — antes de selecionar um kit.

Relação de sobredimensionamento: pressão radial insuficiente

O modo de falha mais grave ocorre na direção oposta: um kit selecionado com uma relação bem acima do que o diâmetro externo real do cabo exige. Quando um tubo se contrai até um diâmetro que fica muito acima de seu mínimo nominal, o polímero para de se contrair antes de atingir seu estado totalmente relaxado de alta pressão. O resultado é um tubo que parece totalmente encolhido — superfície brilhante, mudança visível no perfil, cor correta —, mas que exerce uma pressão radial significativamente menor na interface com o cabo do que uma relação adequadamente ajustada produziria. Como a pressão radial é o que mantém a vedação contra a entrada de umidade e mantém a geometria de controle de tensão contra o isolamento do cabo, uma recuperação com pressão insuficiente pode passar nos testes visuais iniciais e até mesmo nos testes básicos de aceitação elétrica, mas desenvolver traços de umidade ou atividade de descarga parcial ao longo dos meses subsequentes de ciclos térmicos.

Pressão radial na interface do cabo (P_r) não é linear em relação à recuperação — à medida que o diâmetro recuperado se aproxima do mínimo nominal do tubo, P_r aumenta acentuadamente; à medida que o diâmetro recuperado se aproxima do máximo nominal do tubo, P_r pode ficar abaixo do nível necessário para uma vedação confiável a longo prazo.

Esse modo de falha está bem documentado em trabalhos de diagnóstico de campo: falhas em acessórios de cabos atribuídas à “entrada de umidade” ou ao “rastreamento” durante a investigação da causa raiz frequentemente remontam a um kit sobredimensionado que passou pela instalação sem que ninguém percebesse o déficit de pressão. Para uma abordagem estruturada para diferenciar essa causa de outras causas de falha, consulte o artigo da ZeeyiElec fluxo de trabalho de diagnóstico de falhas de campo.

[Expert Insight].

• Um tubo que “parece” totalmente encolhido não é prova de pressão radial adequada — o brilho visual e a mudança de cor, por si só, não confirmam que o polímero tenha atingido seu estado de recuperação após alta pressão.
• Falhas decorrentes de uma relação de tamanho excessiva tendem a se manifestar tardiamente, muitas vezes durante ciclos térmicos meses após o comissionamento, o que torna a seleção da relação uma decisão de confiabilidade a ser tomada antecipadamente, e não apenas uma questão de ajuste.
• Sempre meça o diâmetro externo (OD) no ponto mais largo de todo o conjunto — incluindo emendas, terminais e ombros do cone de tensão — e não apenas no trecho reto do cabo.

Realidades da instalação e da preparação de kits de alta proporção

Kits com um nível mais alto de índice de recuperação do material termorretrátil exigem uma disciplina de montagem mais cuidadosa do que os produtos com proporção de 2:1 ou 3:1, já que o maior diâmetro expandido significa que mais material precisa percorrer uma distância maior para atingir seu estado recuperado, e o próprio processo de retração leva mais tempo para ser concluído de maneira uniforme ao longo de todo o comprimento do tubo.

Sequência de encolhimento para diâmetros escalonados ou de transição

Em conexões de transição e em pontos de separação, onde um único kit abrange uma variação significativa no diâmetro externo — por exemplo, na transição de um revestimento de cabo de três condutores de 45 mm para o isolamento individual de cada condutor de 18 mm —, o calor deve ser aplicado começando pela extremidade de diâmetro menor e avançando progressivamente em direção à extremidade de diâmetro maior. Essa sequência permite que o material encolha e se fixe primeiro na seção mais estreita, fixando o acessório antes que a seção mais larga seja puxada para baixo, o que reduz o risco de o tubo deslizar ou enrolar-se no meio do processo de recuperação em um cone longo.

Tempo de aplicação de calor e controle de temperatura

O tempo de recuperação varia de acordo com a espessura da parede e a relação, e não apenas com o diâmetro do tubo. Um kit 4:1 normalmente requer uma exposição ao calor mais longa e distribuída de maneira mais uniforme do que um kit 3:1 de tamanho recuperado semelhante, uma vez que é necessário que mais material passe pela transição cristalina de fusão do polímero antes que a contração possa prosseguir uniformemente. A prática de campo geralmente utiliza pistolas de calor a propano ou elétricas que proporcionam temperaturas superficiais na faixa de 110 °C a 130 °C, movendo a chama ou a fonte de calor continuamente em um movimento circular, em vez de mantê-la estacionária, o que evita o superaquecimento localizado que pode queimar ou tornar frágil uma seção enquanto o material adjacente permanece com recuperação insuficiente.

Verificação da recuperação total antes da aprovação

A mudança visual no brilho, por si só, não é um indicador confiável de recuperação total em kits de relação mais elevada, uma vez que a superfície externa pode parecer totalmente encolhida, enquanto o material subjacente — particularmente na seção transversal mais espessa do tubo — ainda não se contraiu totalmente. As equipes de campo responsáveis pelo comissionamento de terminações MV normalmente confirmam a recuperação verificando se as marcas impressas indicadoras da relação (quando o fabricante as inclui) convergiram para o espaçamento especificado e confirmando se o tubo se ajusta perfeitamente à camada de controle de tensão subjacente, sem espaços de ar visíveis ou rugas nas transições dos ombros.

Referências normativas e verificação das alegações relativas à taxa de recuperação

Índice de recuperação do material termorretrátil Os valores publicados nas fichas técnicas dos fabricantes são declarações de desempenho, e não garantias, a menos que estejam vinculados a um método de teste e a uma norma específicos. Os compradores que estiverem avaliando kits de tubos termorretráteis para projetos de acessórios de cabos de média tensão devem verificar como a relação declarada pelo fornecedor foi calculada antes de considerá-la uma especificação na qual possam basear seu projeto.

Os acessórios de cabos termorretráteis para distribuição de energia são geralmente avaliados com base em programas de ensaio de tipo que abrangem a resistência dielétrica, os ciclos térmicos e o desempenho mecânico do produto recuperado — e não apenas a taxa de expansão bruta isoladamente. De acordo com a norma IEC 60502-4:2023, Cláusula 6.2, materiais componentes, como tubos termorretráteis, não precisam ser submetidos individualmente a ensaios de tipo; a qualificação é realizada no conjunto completo do acessório, com métodos de ensaio especificados na norma IEC 61442. Os compradores devem solicitar o relatório de ensaio de tipo mencionado na ficha técnica, em vez de aceitar o valor da taxa de expansão sem questionamentos, uma vez que uma taxa medida em um tubo sem carga em ambiente de laboratório pode diferir do desempenho do produto recuperado em relação ao diâmetro externo real do cabo em condições de campo.

Para terminações e juntas de MT nas classes de 10 kV e 20(24) kV, os ensaios de tipo dielétrico e de ciclos térmicos são realizados no produto totalmente recuperado em um diâmetro instalado especificado — o que significa que a relação validada nos ensaios corresponde a um ponto dentro da janela nominal do kit, e não a toda a faixa. Um kit testado em seu diâmetro mínimo nominal e instalado próximo ao seu diâmetro máximo nominal em campo está operando fora da configuração exata que foi submetida ao teste de tipo, mesmo que permaneça dentro da faixa publicada pelo fabricante. Equipes de compras responsáveis por projetos críticos de MT devem perguntar aos fornecedores qual diâmetro dentro da faixa nominal foi utilizado para o teste de tipo.

Os compradores que desejarem consultar metodologias padronizadas de teste para componentes termorretráteis, independentemente das alegações de qualquer fabricante específico, podem consultar Normas de ensaio de acessórios para cabos IEC 60502-4, que estabelece os requisitos de ensaio de tipo para acessórios de cabos de energia com tensão nominal de 6 kV (Um = 7,2 kV) até 30 kV (Um = 36 kV).

Outras etapas de verificação do lado da aquisição são abordadas no guia da ZeeyiElec Folha de consulta de especificações IEC para aquisição de acessórios, e as especificações completas da família de produtos estão listadas no acessórios para cabos página principal.

Aquisição de kits de tubos termorretráteis com especificações verificadas de taxa de recuperação

A escolha da relação de recuperação correta só vale a pena se o desempenho real do kit corresponder ao indicado na ficha técnica. A ZeeyiElec fabrica acessórios para cabos termorretráteis nas classes de 1 kV, 10 kV, 20(24) kV e 35 kV, com kits com relação de recuperação adequada, projetados para aplicações de terminação, emendas e proteção de barramentos, abrangendo seções transversais de condutores de até 800 mm².

Para projetos que envolvam lotes mistos de cabos, aquisições de vários fornecedores ou conexões de transição em que a faixa de diâmetro externo (OD) seja mais ampla do que a coberta por um único kit padrão, nossa equipe técnica pode analisar os dados medidos do diâmetro externo (OD) dos seus cabos — mínimo e máximo, e não apenas o tamanho nominal — e recomendar o nível de proporção e a configuração do kit que proporcionem margem adequada em ambas as extremidades da faixa.

Também fornecemos, mediante solicitação, a documentação dos testes de tipo, incluindo a configuração de diâmetro utilizada durante a validação dielétrica e de ciclos térmicos, para que as equipes de compras e de engenharia possam verificar as especificações da taxa de recuperação com base nas condições reais de teste, e não apenas na faixa publicada.

Para obter suporte técnico na seleção, resposta a solicitações de cotação (RFQ) ou assistência na adequação de índices em um projeto em andamento, entre em contato com Yoyo pelo [email protected]. As especificações completas da linha atual de produtos termorretráteis estão disponíveis no acessórios para transformadores e acessórios para cabos termorretráteis páginas.

Perguntas frequentes

Qual é a taxa de recuperação padrão para terminações termorretráteis de média tensão?

A relação de 3:1 é a mais comum para terminações e emendas de cabos de média tensão nas classes de 10 kV e 20(24) kV, uma vez que abrange variações moderadas no diâmetro externo entre diferentes fabricantes de cabos sem levar a consistência da espessura da parede ao seu limite. Projetos com variações maiores no diâmetro externo ou com conexões de transição costumam optar pela relação de 4:1 ou superior.

É possível usar um kit de 3:1 em um caso em que a ficha técnica especifica 4:1?

Somente se a faixa real do diâmetro externo (OD) do cabo, conforme medida, estiver totalmente dentro da faixa nominal do kit 3:1 com margem adequada — o valor da relação em si não é o requisito, e sim a cobertura do diâmetro. Substituir por uma relação menor sem verificar novamente a faixa do diâmetro externo (OD) acarreta o risco de falha na montagem, caso o maior cabo do lote exceda o diâmetro máximo expandido do kit.

A taxa de recuperação afeta o desempenho dielétrico ou apenas o ajuste mecânico?

A taxa de recuperação determina principalmente o ajuste mecânico e a pressão radial, mas a pressão radial afeta diretamente o desempenho da vedação dielétrica, uma vez que uma pressão insuficiente na interface pode permitir a entrada de umidade, o que posteriormente leva à formação de trilhas elétricas. Um kit instalado próximo ao limite de baixa pressão de sua faixa nominal pode ser aprovado nos testes iniciais de aceitação, mas ainda assim apresentar um risco dielétrico elevado a longo prazo.

Em que a taxa de recuperação difere da temperatura de retração?

A taxa de recuperação descreve a variação do diâmetro do tubo entre seus estados expandido e recuperado, enquanto a temperatura de retração é a quantidade de calor necessária para desencadear essa recuperação, normalmente na faixa de 110 °C a 130 °C para poliolefinas padrão. Os dois parâmetros estão relacionados, mas são independentes — alterar a temperatura de instalação dentro da faixa recomendada não altera a taxa nominal do tubo.

O que acontece se o diâmetro externo do cabo ficar fora da faixa nominal do kit no meio da instalação?

Se o diâmetro externo (OD) exceder o diâmetro máximo expandido do kit, o tubo geralmente não poderá ser colocado sobre o cabo, causando uma interrupção imediata e visível da instalação. Se o diâmetro externo (OD) ficar abaixo do mínimo nominal do kit após a recuperação total, o tubo ainda poderá parecer encolhido, mas exercerá uma pressão radial reduzida, o que é uma falha mais difícil de detectar sem uma inspeção específica.

Índices de recuperação mais elevados exigem ferramentas de instalação diferentes?

Os kits de proporção mais alta geralmente utilizam as mesmas pistolas de calor e maçaricos que os produtos de proporção mais baixa, mas normalmente exigem uma aplicação de calor mais prolongada e distribuída de maneira mais uniforme para que as seções recuperadas mais espessas passem pela transição completa. Equipes que trabalham frequentemente com kits de 4:1 ou mais costumam adotar uma sequência de aquecimento em etapas — começando pela extremidade mais estreita de um encaixe de transição — em vez de recorrer à mesma técnica usada para tubos simples de 2:1 ou 3:1.

Como se deve verificar a taxa de recuperação antes de fazer um pedido em grande quantidade?

Solicite o relatório de ensaio de tipo do fornecedor e confirme qual diâmetro, dentro da faixa nominal, foi utilizado para a validação dielétrica e de ciclos térmicos, em vez de aceitar apenas a faixa publicada de expansão e recuperação. Comparar esses dados com a faixa real de diâmetro externo do cabo medida em seu projeto — e não com o valor nominal da ficha técnica — é a maneira mais confiável de confirmar que o kit terá o desempenho testado após a instalação.
