Poryoyo shiLISTA DE VERIFICAÇÃO DE INSTALAÇÃO
A instalação de fusíveis limitadores de corrente requer uma especificação verificada do fusível, suporte mecânico seguro, conexões dos terminais sem carga, aperto controlado e distâncias dielétricas documentadas. Para conjuntos de transformadores, a lista de verificação de liberação também deve confirmar a compatibilidade do fluido isolante e a coordenação da proteção. Utilize em conjunto as instruções aprovadas para os fusíveis e os desenhos do transformador; uma lista de verificação genérica não pode fornecer os limites específicos do modelo que estejam faltando.
Esta lista de verificação aborda a montagem em fábrica e a inspeção em oficina autorizada de fusíveis limitadores de corrente de reserva montados internamente. Um fusível limitador de corrente interrompe correntes de falha suficientemente altas antes que a corrente em questão atinja seu pico sem restrições. Um fusível de reserva possui uma corrente de interrupção mínima e, portanto, necessita de proteção coordenada para correntes mais baixas. Ele não é um substituto intercambiável para todos os tipos de fusíveis.
Comece a instalação do fusível limitador de corrente utilizando a lista de materiais aprovada, a revisão do diagrama de corrente e o número de catálogo exato. Corpos semelhantes podem ocultar características de interrupção, roscas dos terminais ou requisitos de montagem diferentes. Registre a identificação do fusível antes que a etiqueta se torne difícil de fotografar dentro do tanque.
Verifique a tensão nominal, a corrente contínua, as correntes de interrupção mínima e máxima e o meio de operação aprovado. Compare esses valores com o projeto do transformador e o estudo de proteção. O nível básico de isolamento contra impulsos, ou BIL, descreve a resistência a impulsos; não se trata de outro nome para a tensão nominal do fusível.
Não escolha um fusível de reserva levando em conta apenas a capacidade do transformador. A análise de coordenação deve considerar a carga, a corrente de irrupção, a corrente de falha disponível e o dispositivo de proteção associado. O explicação sobre a coordenação de fusíveis apresenta o contexto do sistema; esta lista de verificação concentra-se no conjunto instalado.
Somente pessoal qualificado deve ter acesso às partes internas do transformador, de acordo com os procedimentos aprovados pelo proprietário do equipamento relativos ao isolamento, à verificação da ausência de tensão, ao aterramento e à energia armazenada. Inclua todas as possíveis fontes de alimentação e retroalimentação. A simples abertura do interruptor primário não garante uma condição de trabalho segura.
Use o mapa de seleção de acessórios para transformadores resolver as interfaces dos componentes envolvidos antes de liberar os desenhos. Se for necessário substituir um fusível após uma falha, verifique primeiro o procedimento de reparo indicado pelo fabricante; não presuma que um fusível de reserva interno possa ser substituído no local.
A aceitação mecânica da instalação do fusível limitador de corrente deve ser realizada antes do aperto de qualquer conexão elétrica. Inspecione o corpo, as tampas das extremidades, a identificação, os suportes e os componentes fornecidos para verificar se há danos ou discrepâncias. Coloque em quarentena as peças que apresentem rachaduras inexplicáveis, terminais deslocados, contaminação ou falta de rastreabilidade, em vez de realizar reparos cosméticos.

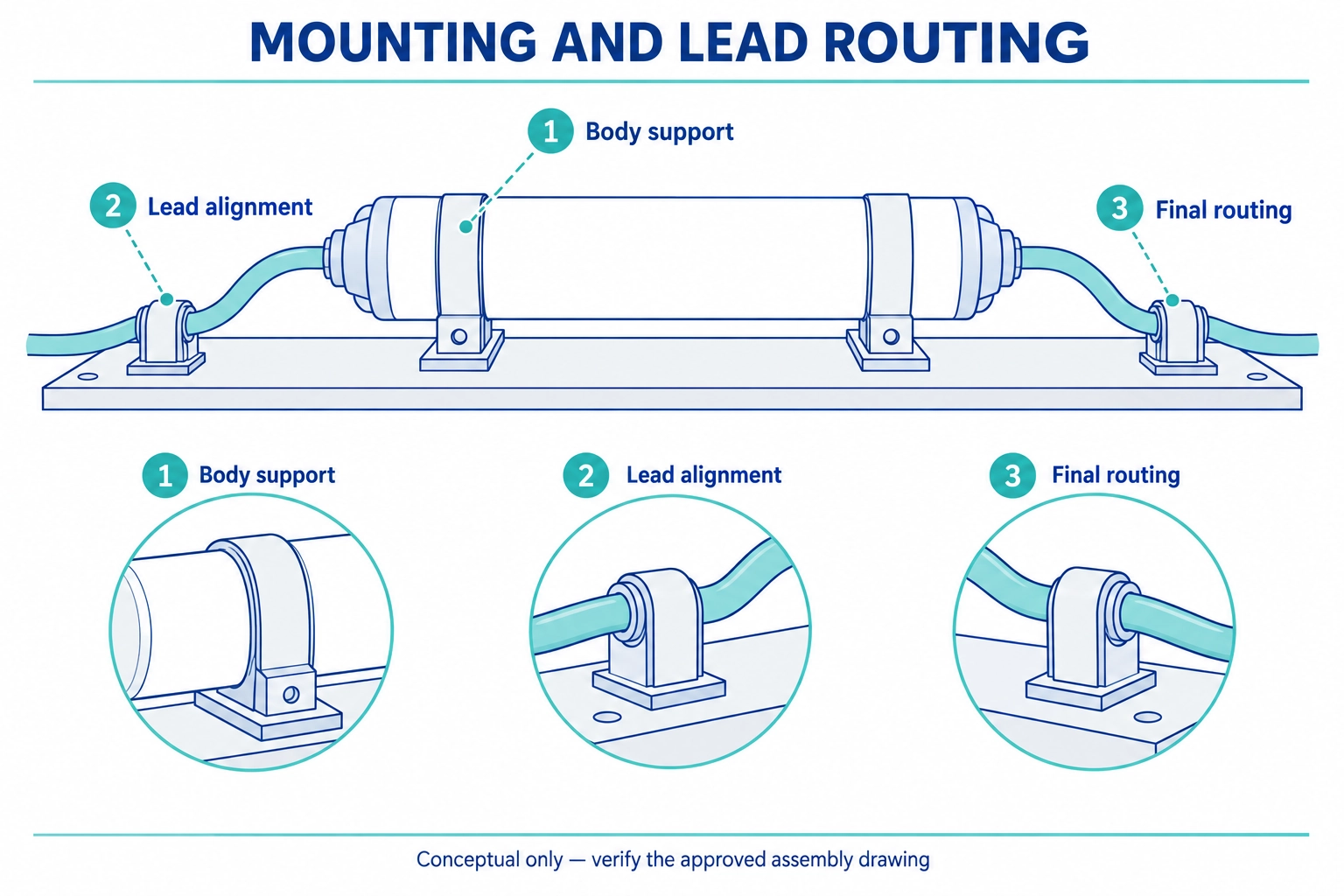

O sistema de suporte deve posicionar o fusível sem utilizar seus terminais para puxar o conjunto até a posição correta. Verifique o material aprovado da placa, o espaçamento entre os suportes, os dispositivos de retenção e a disposição das fixações, comparando-os com o desenho. Um suporte que se encaixe fisicamente não é automaticamente adequado para o fluido isolante ou para a temperatura de operação.
Posicione os fios nos dois terminais antes de fazer a conexão final. Um fio que exija pressão manual contínua para permanecer alinhado indica um problema de traçado ou de suporte. Corrija o posicionamento seguindo o processo aprovado, em vez de fazer com que o parafuso do terminal suporte a carga de flexão do fio.

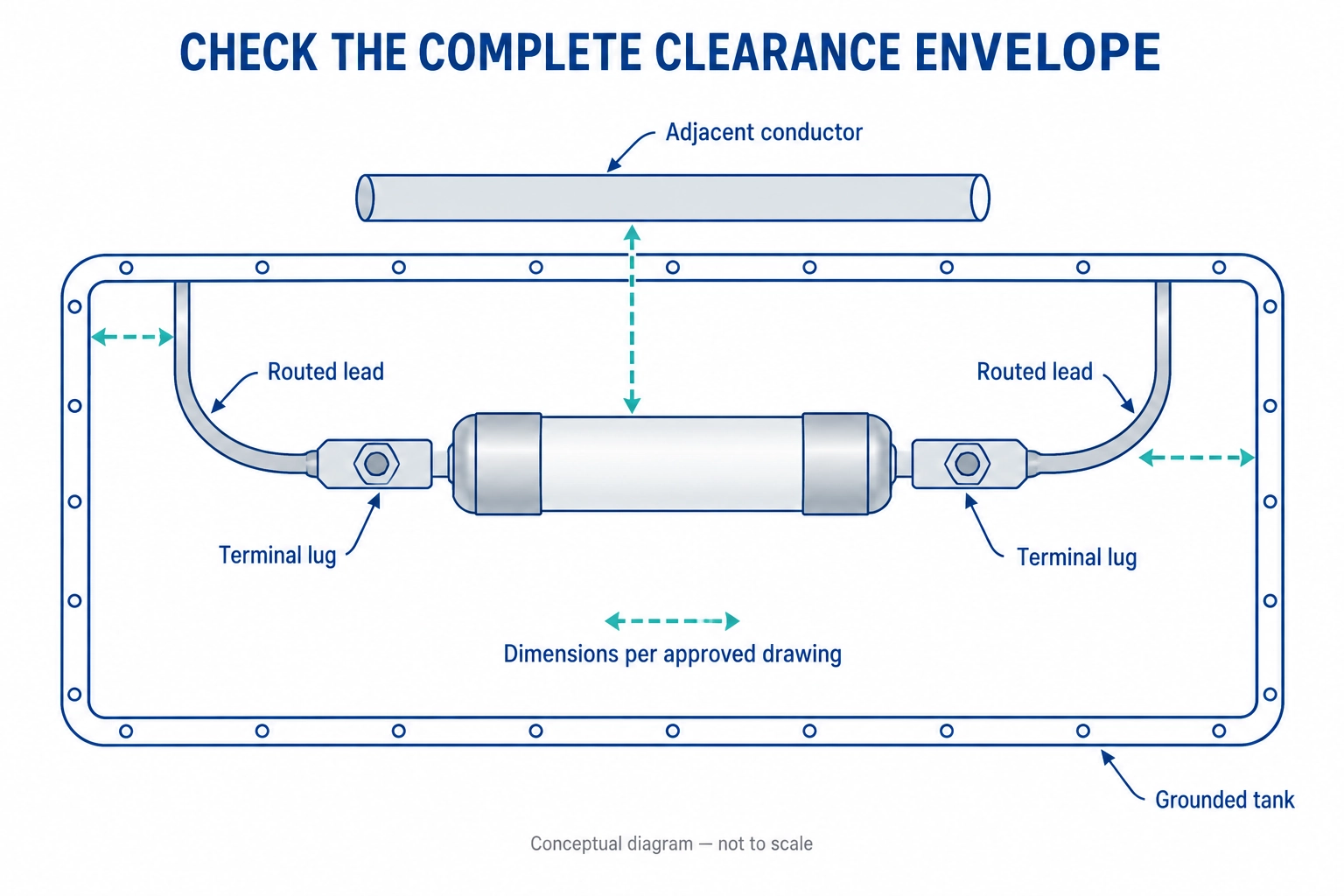

Inspecione a área mais próxima do tanque, as fases adjacentes, os suportes aterrados e outros condutores energizados. Inclua o terminal e o trajeto do cabo, não apenas o corpo cilíndrico. Registre a referência do desenho utilizada para avaliar a montagem finalizada.
[Visão de especialista: Cenário de adaptação de oficina]
- Um fio pode ficar alinhado antes da fixação do suporte, mas acabar se deslocando lateralmente depois; verifique a configuração final após a fixação.
- Encare isso como um cenário prático de inspeção, e não como evidência de uma taxa de falhas documentada da ZeeyiElec.
- Resolva a geometria antes de assinar o registro de conexão.
O controle da conexão é uma etapa de verificação à parte na instalação de fusíveis limitadores de corrente. Um parafuso que pareça bem apertado não garante o encaixe correto nem a pressão de contato adequada. O uso de peças inadequadas, um terminal mal encaixado e uma crimpagem incorreta podem, cada um por si só, comprometer a segurança mecânica da montagem.
Verifique o formato da rosca, o comprimento do parafuso, o orifício da orelha, a disposição das arruelas e qualquer preparação de superfície especificada. Não substitua um parafuso apenas porque seu diâmetro pareça próximo. Verifique se o parafuso selecionado fixa a junta corretamente, em vez de atingir prematuramente o fundo de um orifício cego.
Para um exemplo específico de modelo, documentado, Instruções de instalação do ELSP da Eaton, MN132001EN Apresentam os valores definidos para o hardware e o aperto. Trata-se de exemplos de referência, e não dos limites dos produtos da ZeeyiElec.
As conexões Eaton ELSP ilustradas utilizam um parafuso 1/4-20, com 1/2 polegada de comprimento, apertado com um torque de 40–60 lbf·in. O manual identifica separadamente os parafusos M6 para as versões com rosca métrica interna. Não aplique o torque ilustrado a outra rosca, terminal ou fusível sem a aprovação do fabricante.
Verifique a compatibilidade entre o condutor e o terminal, a ferramenta de crimpagem e a matriz especificadas, o comprimento de preparação e o estado final da crimpagem. Mantenha os fios intactos e evite a contaminação na área de contato. Aplique apenas o tratamento de superfície ou composto permitido pelas instruções do componente.
Utilize uma chave dinamométrica calibrada adequada, com a configuração e as unidades aprovadas. Registre a identificação da ferramenta, a identificação da junta, o valor exigido, a configuração aplicada e o nome do operador. Uma marca de testemunho ajuda a identificar movimentos posteriores, mas não comprova que o torque original estava correto. Não realize uma etapa de reapertamento não aprovada como substituto de uma primeira montagem controlada.

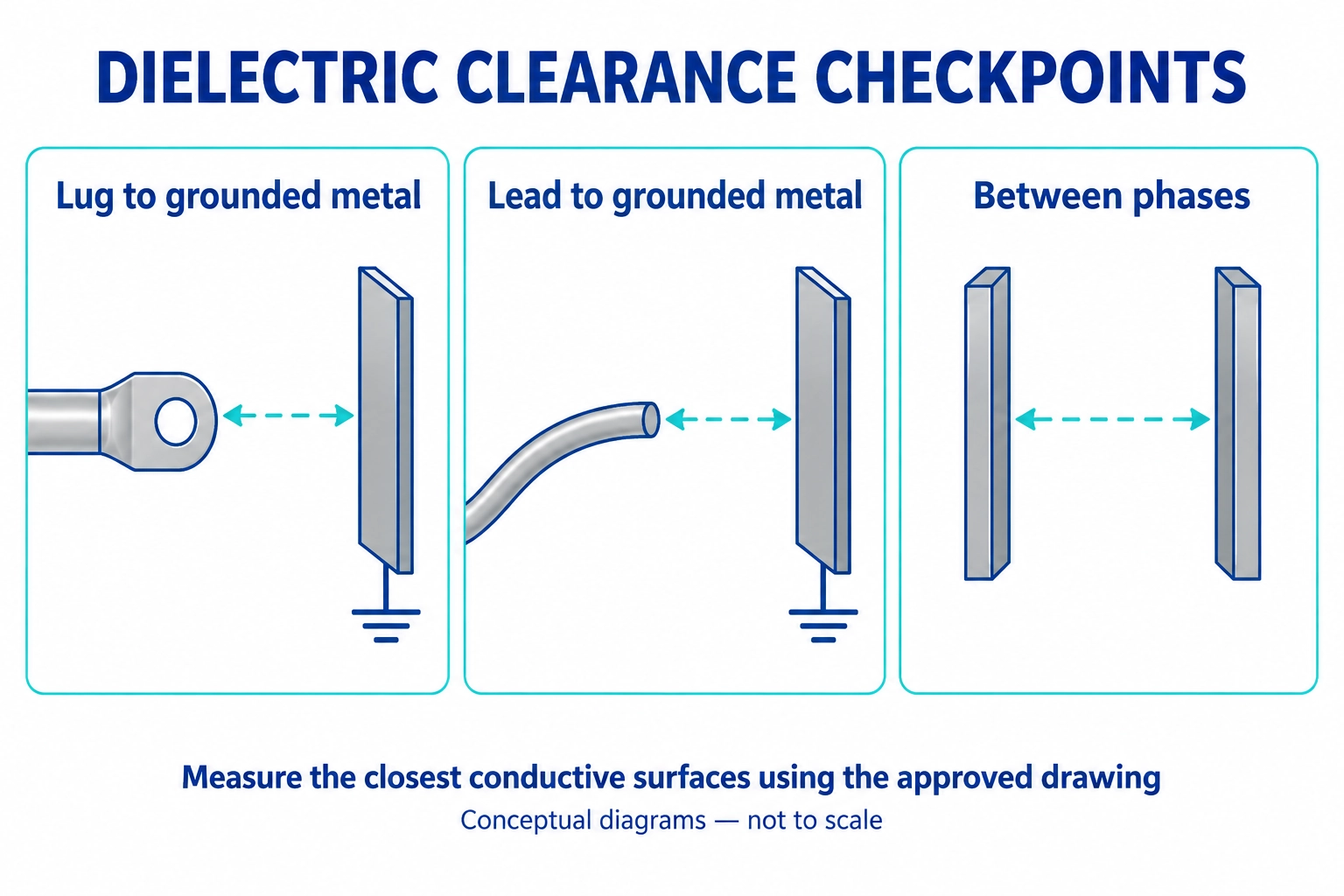

A distância dielétrica é a separação, por meio do meio isolante, entre peças condutoras. A distância de fuga é o trajeto ao longo de uma superfície isolante. Nenhuma das duas pode ser determinada a partir de uma fotografia, e uma tabela de distâncias no ar não permite definir automaticamente um conjunto submerso em óleo.
Para a instalação do fusível limitador de corrente, utilize o desenho aprovado do transformador para identificar cada limite de medição. A borda metálica mais próxima pode ser um parafuso, uma arruela, um terminal ou um suporte. Inspecione toda a área de conexão após passar e prender os fios.
Para sua configuração ELSP específica em óleo, a Eaton indica 27,9 mm para 95 kV BIL e 38,1 mm para 125 kV BIL, e observa que bordas afiadas dos suportes podem exigir distâncias maiores. Esses exemplos ilustram a necessidade de relacionar cada distância de isolamento a um projeto específico e a um nível de isolamento específico; não se trata de valores mínimos universais.
Verifique a compatibilidade do fluido isolante e os pressupostos térmicos subjacentes à seleção do fusível aprovado. Uma inspeção na sala ambiente não permite determinar a temperatura ao redor de um fusível durante o funcionamento do transformador. Qualquer troca de fluido, fonte de calor nas proximidades ou alteração na disposição do invólucro deve ser submetida a uma nova análise de engenharia, em vez de ser aceita apenas com base na inspeção visual.
Meça as folgas críticas acessíveis utilizando o método aprovado e registre a localização, bem como o resultado. Anexe uma fotografia ou um desenho anotado para que o revisor possa entender quais superfícies foram medidas. Mantenha os desvios não resolvidos em aberto até que a equipe de engenharia forneça uma orientação.
[Análise de especialista: Cenário de inspeção pré-encerramento]
- O reposicionamento de um condutor para melhorar o alinhamento do terminal pode reduzir uma folga dielétrica próxima.
- Repita a verificação da folga afetada após a correção, com o conjunto em sua configuração final.
- Este é um cenário de inspeção simulado, e não um caso real relatado por um cliente.
O registro final da instalação do fusível limitador de corrente deve indicar o que foi inspecionado e como foi determinada a aceitação. Uma linha marcada como “OK” sem uma referência à revisão do desenho ou à especificação não é suficiente para explicar a decisão a um revisor posterior.
Utilize a matriz a seguir como estrutura de registro. Adicione os valores exatos de aceitação constantes dos documentos do produto controlado antes de encaminhá-lo à oficina.
| Ponto de controle | Provas a serem mantidas | Condição de retenção |
|---|---|---|
| Identidade da Fuse | Número de catálogo, lote, foto do rótulo | Substituição não aprovada |
| Emparelhamento de proteção | Referência de coordenação aprovada | Emparelhamento ausente ou alterado |
| Corpo e terminais | Resultado da inspeção de entrada | Danos ou contaminação |
| Suporte mecânico | Revisão do desenho e foto da montagem | Movimentação ou carga sem suporte |
| Conectores e acessórios | Registro de saliências, matrizes, roscas e fixadores | Combinação de componentes não verificada |
| Torque terminal | Especificação, ID da ferramenta, configuração registrada | Valor ausente ou unidades incorretas |
| Separação dielétrica | Locais de medição e resultados | Espaço fora dos limites do desenho |
| Versão final | Registro de teste, encerramento de não-conformidade, assinaturas | Autorização pendente ou ausente |
Qualquer teste de continuidade, resistência ou dielétrico especificado deve seguir o procedimento aprovado pelo fabricante do transformador e do fusível. Não se deve estabelecer um limite universal de resistência nem aplicar um teste de alta tensão no fusível sem um arranjo de teste autorizado. Um resultado satisfatório de continuidade, por si só, não comprova a coordenação correta nem o suporte mecânico.
Após a aprovação das correções, verifique novamente as interfaces afetadas. Fotografe o conjunto antes que ele fique inacessível, faça o inventário das ferramentas removidas e dos materiais soltos e mantenha o registro de liberação com o número de série do transformador. Quando um teste falhar, documente a condição antes de desmontá-lo, para que as evidências não se percam.
Um pacote útil de revisão da instalação de fusíveis limitadores de corrente relaciona as especificações dos componentes com a disposição real do transformador. Inclua o número de catálogo do fusível, as características nominais do transformador, o emparelhamento de proteção, o meio isolante, o desenho de montagem, os detalhes dos terminais e as informações disponíveis sobre a corrente de falha. Adicione fotografias com uma escala ou referências a desenhos nos casos em que a geometria precise de explicação.
Para a correspondência de produtos, o família de produtos de fusíveis de reserva define o conjunto relevante de componentes. Analise os componentes adjacentes acessórios para conexão e proteção de transformadores como parte do mesmo conjunto. Se as terminações externas dos cabos ou os conectores limitarem o trajeto dos fios, inclua o correspondente acessórios para interface de cabo na análise da interface.
Envie o pacote à ZeeyiElec e solicite a confirmação do desenho de montagem exato, dos acessórios de conexão, das especificações de torque e das informações de compatibilidade para o modelo proposto. Identifique explicitamente todos os pontos em aberto; uma página genérica do catálogo não é prova suficiente para a aprovação da oficina. Mantenha a resposta do fornecedor junto com os documentos controlados de montagem para que as equipes de compras, produção e qualidade utilizem a mesma revisão.
Utilize a especificação exata do terminal; a conexão roscada ELSP ilustrada pela Eaton indica 40–60 lbf·in como exemplo específico para esse modelo. Outros terminais de fusível, roscas ou disposições de junção podem exigir valores diferentes.
O fio deve encaixar-se no terminal sem que seja necessário usar o parafuso para corrigir o desalinhamento do trajeto. Se alguma das duas conexões do terminal continuar sob carga mecânica, interrompa o trabalho e solicite um traçado aprovado ou uma correção do suporte.
Os exemplos citados pela Eaton variam de 27,9 a 38,1 mm para BIL de 95 a 125 kV em sua configuração especificada em óleo. O desenho aprovado do fusível instalado é determinante, incluindo os terminais, suportes, fluido e geometria local.
Utilize dois fusíveis paralelos somente em um projeto explicitamente aprovado, com características de fusíveis e caminhos de corrente compatíveis. A duplicação do número de fusíveis não constitui, por si só, justificativa para duplicar a corrente contínua admissível do circuito.
As instruções do ELSP citadas pela Eaton exigem o envio do equipamento de volta ao fabricante do transformador após uma operação em condições de falha grave, em vez da substituição no local. Para outros produtos, obtenha a orientação do fabricante quanto ao reparo antes de planejar o acesso interno ou solicitar peças de reposição.
Mantenha as oito categorias na matriz de liberação, juntamente com os desenhos pertinentes, os resultados registrados e os desvios encerrados. O plano de testes do fabricante e os requisitos de aceitação do proprietário do equipamento determinam se são necessárias evidências adicionais.
