Poryoyo shiEste guia de armazenamento e manuseio de buchas aborda o que ocorre com as buchas de epóxi e os insertos de EPDM entre a fábrica e o canteiro de obras — e por que as condições de armazenamento determinam se um componente atingirá sua vida útil dielétrica nominal após a instalação.

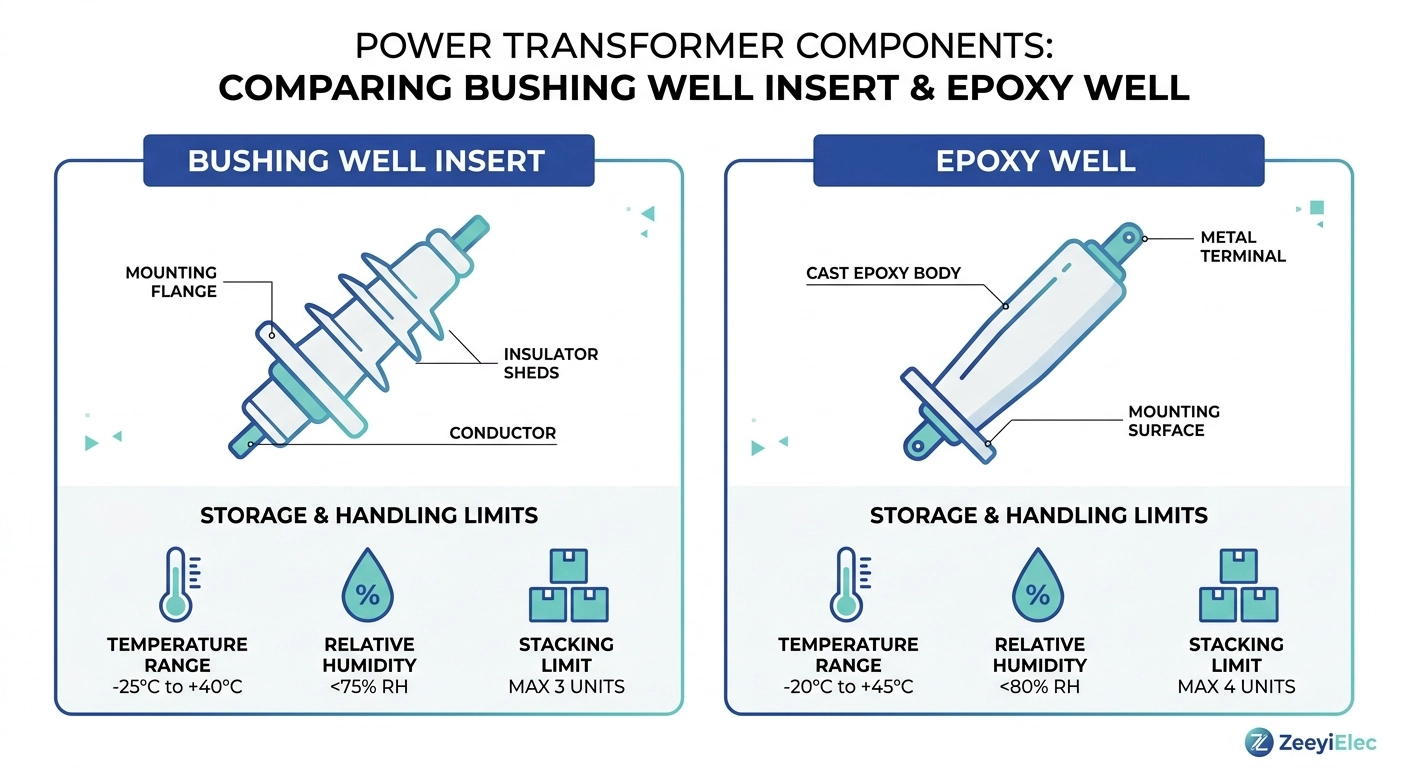

Uma interface de bucha de poço é um conector separável de duas peças: um poço permanente de epóxi ou porcelana colado ao tanque do transformador e um inserto removível — geralmente de borracha EPDM ou silicone moldada — que se encaixa nele para completar o caminho dielétrico. Esses componentes têm vida útil estimada de 25 a 40 anos após a instalação, mas esse período de desempenho começa no momento em que saem da fábrica, e não no comissionamento. Defeitos relacionados ao armazenamento — elastômero degradado pela radiação UV, epóxi saturado de umidade, uma borda de vedação achatada — muitas vezes passam despercebidos na inspeção visual e até mesmo na energização inicial, surgindo meses depois como falhas graduais e intermitentes, em vez de falhas imediatas.
Essa distinção é importante tanto para as equipes de compras e de almoxarifado quanto para os instaladores. Um componente classificado para 15 kV ou 25 kV possui essa classificação com base nas propriedades do material qualificadas em um ambiente de armazenamento controlado, e não sob exposição solar indefinida, variações de umidade ou cargas de empilhamento. A documentação técnica do fabricante normalmente trata a duração do armazenamento como um limite de qualificação — uma unidade armazenada fora de sua janela nominal pode não mais ser representada pelos dados originais do teste de tipo. A classe de tensão é importante em todos os aspectos: um inserto de 35 kV apresenta tolerâncias de linha de fuga e de interface mais restritas do que uma unidade de 15 kV, deixando menos margem para alterações superficiais induzidas pelo armazenamento antes que elas afetem o desempenho dielétrico. Para a geometria de interface mencionada ao longo do texto, consulte a linha de poços de bucha e insertos da ZeeyiElec em https://zeeyielec.com/transformer-accessories/bushing-well-inserts/.
As inserções de EPDM e silicone são escolhidas por sua memória elástica, e não por sua dureza — as longas cadeias de polímeros reticulados são também o que torna o material vulnerável à degradação gradual durante o armazenamento.

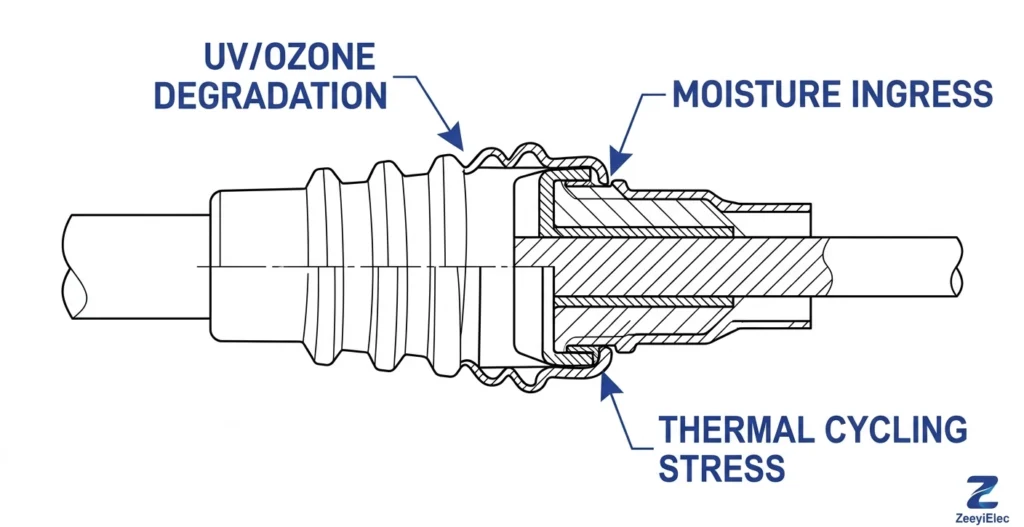

A exposição aos raios UV rompe as ligações reticuladas na superfície, manifestando-se inicialmente como desbotamento ou microfissuras, em vez de qualquer alteração no volume. O ozônio ataca essas mesmas ligações duplas sob tensão mecânica; assim, uma peça armazenada enrolada ou comprimida se degrada mais rapidamente nos pontos de flexão do que uma armazenada na horizontal. O efeito raramente é visível ao desembalar o produto; geralmente só é diagnosticado quando o ajuste por interferência parece mais folgado do que o previsto pela tolerância da ficha técnica.
O epóxi moldado é higroscópico na superfície, absorvendo a umidade do ambiente ao longo do tempo e reduzindo ligeiramente a resistividade superficial mesmo antes da instalação. Um armazém climatizado com umidade relativa do ar (RH) entre 40% e 60% e temperatura entre 15 °C e 30 °C mantém a absorção dentro da margem de projeto; um pátio externo não controlado expõe as bordas usinadas e os insertos rosqueados — onde a camada protetora da superfície é mais fina — a ciclos de condensação que elevam a absorção de umidade bem além desse valor de referência. Os mesmos mecanismos de envelhecimento de elastômeros se aplicam aos acessórios para cabos com encolhimento a frio, que utilizam formulações comparáveis de EPDM/silicone — consulte a visão geral dos acessórios para cabos da ZeeyiElec em https://zeeyielec.com/cable-accessories/ para o contexto do material entre famílias.
A norma IEC 60216-1 especifica as condições gerais de envelhecimento e os procedimentos utilizados para determinar as características de resistência térmica de materiais isolantes elétricos, com base em uma relação linear hipotética entre o logaritmo do tempo até uma determinada alteração na propriedade e o recíproco da temperatura absoluta — a relação de Arrhenius que fundamenta a maioria das classificações de vida útil fornecidas pelos fabricantes. Referência completa: https://webstore.iec.ch/en/publication/61341. ANSI
[Expert Insight].
- As microfissuras causadas pela exposição aos raios UV e ao ozônio se manifestam na tolerância de ajuste, e não na aparência — uma simples inspeção visual não é suficiente para detectá-las.
- O armazenamento em espiral ou comprimido concentra o impacto do ozônio nos pontos de flexão; o armazenamento plano distribui a tensão.
- A absorção de umidade pelo epóxi é cumulativa — meses de exposição descontrolada têm muito mais impacto do que uma única semana úmida.
A maioria das unidades armazenadas nas condições especificadas pelo fabricante durante um período normal entre a aquisição e a instalação não apresenta nenhuma alteração detectável em suas propriedades; a preocupação diz respeito ao armazenamento prolongado ou não controlado.
Uma inspeção estruturada no momento do recebimento leva apenas alguns minutos e evita que um componente que já tenha chegado com defeito seja colocado na prateleira.
Embalagem plástica rasgada, cantos da caixa amassados ou uma cinta de palete quebrada indicam possível danos durante o transporte ou exposição à umidade. Um indicador dessecante saturado significa que a unidade pode já ter absorvido umidade e deve ser sinalizada, em vez de ser colocada na prateleira. Unidades enviadas sem dessecante ou sem barreira de vapor para um inserto de 15 kV ou 25 kV devem ser questionadas junto ao fornecedor antes da aceitação.
Registre o lote e a data de fabricação na nota de pedido no momento do recebimento, o mais tardar antes que o estoque seja misturado. Um componente moldado 8 meses antes do recebimento já conta com 8 meses consumidos de seu prazo de validade. Registros precisos de lotes reduzem o tempo de investigação da causa raiz de dias para horas.
Verifique se há arranhões na superfície, fissuras finas no flange de montagem ou deformações na interface. Em uma amostra de 5%–10% de remessas maiores, verifique o diâmetro externo e as dimensões da superfície de encaixe em relação à tolerância do desenho — um desvio detectado aqui é um problema do fornecedor, não do armazenamento. Faça uma verificação cruzada com o registro da solicitação de cotação (RFQ) do projeto em https://zeeyielec.com/bushing-well-insert-rfq-checklist/.
As condições não precisam ser do nível de laboratório, mas devem permanecer dentro de uma faixa definida — os desvios intermitentes se acumulam da mesma forma que a exposição contínua.

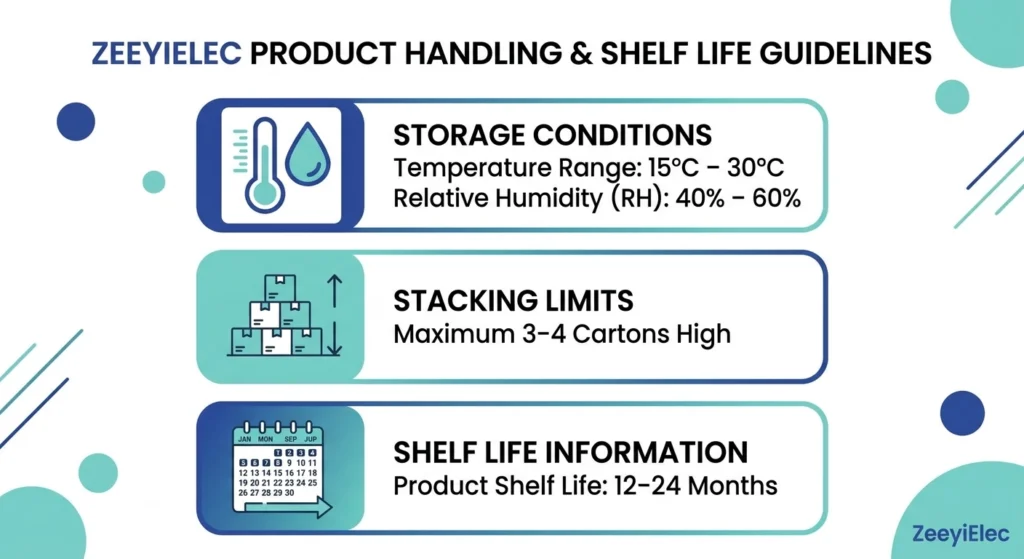

Mantenha a temperatura entre 15 °C e 30 °C com umidade relativa (RH) entre 40% e 60%. O frio endurece temporariamente o elastômero, aumentando o risco de rachaduras se ele for manuseado enquanto estiver frio. Temperaturas sustentadas acima de aproximadamente 35 °C aceleram o mesmo mecanismo de envelhecimento descrito pela relação de Arrhenius — como regra geral, cada aumento de aproximadamente 10 °C na temperatura de armazenamento prolongada pode reduzir significativamente a vida útil do elastômero, embora a curva exata de redução de desempenho seja específica para cada material e formulação e deva ser confirmada na ficha técnica do fornecedor.
Siga o limite de empilhamento indicado pelo fabricante — geralmente de 3 a 4 caixas de altura. Ultrapassar esse limite comprime o elastômero contra a embalagem por longos períodos, o que cria a mesma condição de tensão prolongada que acelera a formação de rachaduras. Armazene na horizontal, na orientação original.
A maioria dos fabricantes indica um prazo de validade de 12 a 24 meses a partir da data de fabricação, sob condições específicas — verifique a ficha técnica em vez de partir de suposições. As unidades que estiverem se aproximando desse prazo devem ser submetidas a uma nova verificação visual e dimensional, além de uma anotação no registro do lote, e não a uma rejeição automática. Consulte as tolerâncias de interface em https://zeeyielec.com/bushing-well-interface-dimensions/.
O armazenamento protege contra a degradação gradual; o manuseio protege contra danos mecânicos repentinos — a maioria dos quais decorre de um atalho, e não de uma unidade com defeito.

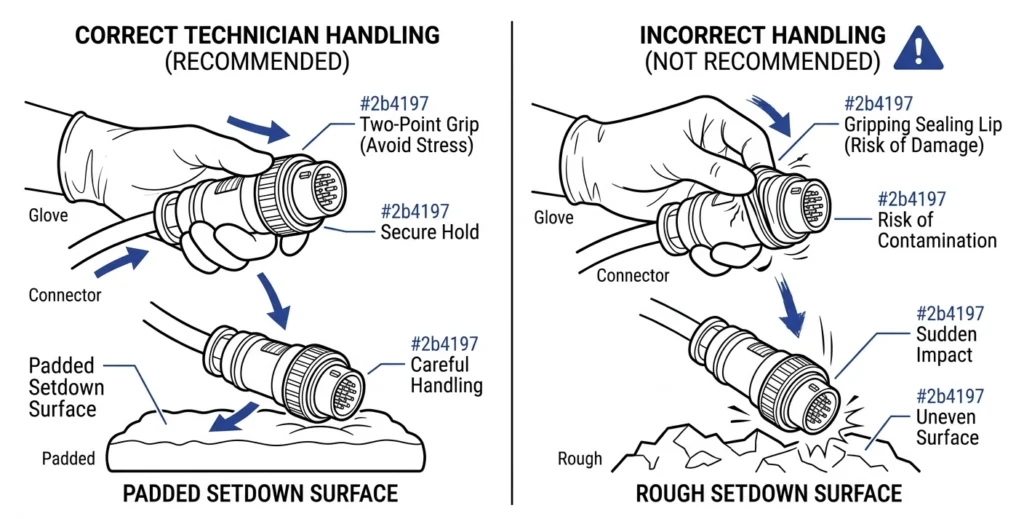

Levante pela embalagem ou pelos pontos de transporte designados, nunca pela superfície de vedação ou pelo pino terminal. Um breve aperto na borda de encaixe com interferência pode deixar uma marca de compressão pequena demais para ser percebida a olho nu, mas grande o suficiente para criar um caminho de vazamento sob tensão contínua. Para poços de 25 kV ou 35 kV, o transporte por duas pessoas ou um carrinho acolchoado é o mínimo recomendado.
A zona de encaixe com interferência é a superfície do conjunto mais suscetível a danos. O dano mais comum antes da instalação não é a queda de uma unidade — é colocá-la sobre uma superfície irregular, o que faz com que detritos fiquem incrustados na face de vedação, impedindo o contato total quando a unidade estiver encaixada. Uma superfície de apoio limpa e macia, tanto no armazém quanto no canteiro de obras, elimina esse risco a um custo insignificante.
Pó, graxa e resíduos de solventes são os contaminantes mais comuns que atingem um componente antes da instalação. A transferência de graxa das luvas representa um risco específico em armazéns de uso misto — uma película invisível pode reduzir significativamente a resistividade da superfície. Mantenha as unidades na embalagem original lacrada até a instalação e limite a limpeza ao que for especificado pelo fabricante.
[Expert Insight].
- A saliência de encaixe com interferência nunca serve como ponto de preensão ou ponto de apoio.
- Um tapete de borracha ou um inserto da embalagem original em ambas as extremidades da cadeia de abastecimento elimina a maior parte do risco de contaminação a um custo praticamente nulo.
- Considere a superfície de vedação como suspeita caso as luvas ou ferramentas próximas tenham entrado em contato com lubrificantes, mesmo que não haja resíduos visíveis.
O estoque deve ser movimentado pelo método FIFO, com acompanhamento com base na data do lote, e não na data de chegada, quando várias séries de produção compartilham a mesma prateleira — controle esse que costuma ser negligenciado quando o armazém fica movimentado.
As unidades que estão se aproximando do intervalo de 12 a 24 meses não devem ser descartadas automaticamente, mas também não devem ser despachadas sem uma nova qualificação: uma nova verificação dimensional, uma verificação da eficácia do dessecante e uma anotação no registro do lote. Para as classes de 15 kV e 25 kV, com tolerâncias mais restritas, essa nova verificação é mais importante do que para o estoque de baixa tensão. O armazenamento de longo prazo, bem além do prazo de validade nominal — devido a atrasos no projeto ou pedidos em excesso —, geralmente justifica uma conversa técnica com o fornecedor, em vez de uma decisão tomada apenas no nível do armazém, já que os dados originais dos testes de tipo podem não representar mais a condição atual.
Para obter especificações sobre o prazo de validade ou uma análise técnica de estoques antigos, a equipe de engenharia da ZeeyiElec pode orientar sobre a requalificação ou a substituição — [email protected].
Uma concessionária de distribuição observou que um transformador montado em pedestal desligava-se intermitentemente durante semanas após uma substituição programada de um inserto, instalada com material que havia ficado em uma prateleira descoberta do mezanino por quase dois anos — ultrapassando o prazo de validade indicado pelo fornecedor. A equipe suspeitou inicialmente de um erro de instalação e verificou novamente o torque e o conector em cotovelo; a falha era resolvida temporariamente a cada vez, indicando uma condição instável em vez de uma falha definitiva. Seguindo a mesma abordagem descrita no fluxo de trabalho de diagnóstico de falhas em campo da ZeeyiElec, a equipe isolou o inserto em vez de reinstalá-lo novamente.
Sob ampliação, a superfície de vedação apresentou microfissuras finas concentradas nos pontos de flexão — o que é compatível com exposição prolongada aos raios UV e ao ozônio, e não com um defeito de fabricação ou instalação. O registro do lote confirmou que a unidade havia excedido o prazo de validade nominal em aproximadamente 8 a 10 meses, tendo sido armazenada sem controle ambiental acima do limite máximo de 30 °C recomendado para o EPDM.
A solução: retirar o lote restante do estoque ativo, reavaliar ou descartar de acordo com o estado e encaminhar os estoques futuros pelas verificações de recebimento e rotação mencionadas acima. Uma falha que surge semanas ou meses após a instalação não descarta uma causa relacionada ao armazenamento — muitas vezes, ela aponta para uma, especialmente quando o padrão de falha é gradual. Leitura relacionada: https://zeeyielec.com/bushing-well-tracking-prevention/.
A maioria dos fabricantes estima que as inserções pré-moldadas de EPDM ou silicone tenham uma vida útil de aproximadamente 12 a 24 meses sob condições específicas, embora o valor exato dependa da formulação e deva ser confirmado na ficha técnica do produto.
Uma faixa de umidade relativa de 40%–60% a 15 °C–30 °C é uma meta razoável para ambientes internos, uma vez que uma umidade mais elevada e prolongada acelera a absorção de umidade na superfície epóxi.
O armazenamento ao ar livre sem cobertura expõe os componentes aos raios UV, ao ozônio e aos ciclos de condensação, que aceleram a degradação da superfície; por isso, geralmente deve-se evitar esse tipo de armazenamento por períodos prolongados, a menos que a embalagem seja especificamente classificada para exposição ao ar livre.
O ciclo térmico pode endurecer temporariamente o elastômero e aumentar o risco de rachaduras durante o manuseio, e temperaturas sustentadas acima de aproximadamente 35 °C aceleram o processo de envelhecimento que determina a vida útil nominal do material.
As caixas de papelão costumam ser limitadas a 3–4 unidades de altura, conforme as orientações de embalagem, e devem ser armazenadas na horizontal, na orientação original, uma vez que o empilhamento excessivo comprime o corpo elastomérico e pode acelerar o surgimento de rachaduras na superfície.
Uma nova verificação das dimensões em relação às tolerâncias do desenho, a confirmação de que a embalagem do dessecante ainda está eficaz e uma análise da data do lote em relação ao prazo de validade indicado são medidas mínimas razoáveis.
Falhas relacionadas ao armazenamento tendem a surgir gradualmente como defeitos intermitentes ou lentidão no rastreamento da superfície semanas ou meses após o comissionamento, enquanto erros de instalação costumam causar uma falha imediata — para confirmar a causa, geralmente é necessário inspecionar o registro do lote e a superfície de vedação diretamente.
