Modelo de registro de comissionamento de poço com bucha: lista de verificação e guia de verificação em campo

A interface do poço da bucha é um conector separável, e não uma peça única moldada — um poço permanente de epóxi ou porcelana colado à parede do tanque e um inserto removível de EPDM ou silicone que se encaixa nele para completar o caminho dielétrico. Em um transformador típico da classe 15/25 kV, o conjunto é classificado para corrente contínua em torno de 200 A e deve manter essa classificação durante uma vida útil de 25 a 40 anos. Um registro que confirme que a “inserção está instalada”, sem documentar a profundidade de encaixe, o torque ou a verificação cruzada da placa de identificação, deixa essa vida útil sem verificação justamente no momento em que a correção ainda seria barata.

Por que os registros de comissionamento diferem das listas de verificação de instalação

Uma lista de verificação de instalação é um procedimento. Um registro de comissionamento tem valor probatório — ele registra a profundidade de assentamento, a leitura do torque e a resistência de isolamento em relação aos valores específicos da classe, com nome e data anexados. Em auditorias de campo, os transformadores que possuem listas de verificação, mas não possuem registro de comissionamento, são, de forma desproporcional, aqueles em que um inserto incompatível é aprovado na inspeção inicial, mas apresenta falha ainda na primeira temporada de operação.

O que o registro deve comprovar antes da energização

Três pontos: a interface física deve estar de acordo com a classe de tensão nominal e o BIL do transformador; a montagem mecânica deve atender às especificações de torque e assentamento; e a conexão finalizada deve passar por uma verificação de resistência de isolamento adequada a um Poço de bucha e inserto 200A classificado para serviço de 15/25 kV ou 15/25/35 kV.

[Expert Insight].

• Um registro com campos que consistem apenas em caixas de seleção não constitui prova — um revisor precisa de um número quantificado
• A placa de identificação indica o valor em kVA e a relação de tensão, mas nunca o nível de inserção (BIL) nem a classe de interface
• Considere o registro de comissionamento como a última etapa antes do início do prazo de vida útil de 25 a 40 anos

Campos de verificação pré-colocação em operação

Antes que uma peça seja aceita no registro, seus parâmetros físicos e documentais devem ser comparados com as informações da placa de identificação do transformador e da nota de pedido — a origem da maioria das lacunas no registro.

Verificação cruzada entre classe de tensão e BIL

O registro deve confirmar que a classe de tensão nominal do inserto corresponde à tensão do sistema do transformador, e não apenas à sua classificação nominal. Um poço da classe 15/25 kV aceita um inserto classificado para essa mesma faixa de tensão dupla; um inserto com classificação única de 15 kV em um poço designado para 25 kV é uma incompatibilidade que não será detectada em uma simples verificação de continuidade.

O nível de resistência dielétrica da interface deve estar em conformidade com o Nível Básico de Impulso do sistema, normalmente na faixa de 95 kV_p até 150 kV_p Ficha de Informações de Segurança (FIS) para equipamentos de distribuição da classe 15/25 kV.

Campos de dimensão e compatibilidade da interface

O registro deve incluir as dimensões padrão da interface do poço — diâmetro do furo do poço, perfil cônico do inserto e a referência específica da família de produtos —, uma vez que um inserto com um desvio de alguns milímetros no plano de acoplamento não se encaixará, mesmo que apresente a classificação de tensão correta em sua etiqueta.

Campos de documentação e rastreabilidade

Cada inserto aceito deve ser registrado com base no número do lote de fabricação, na referência do FAT e no item da ordem de compra. Esse campo de rastreabilidade permite que uma equipe de campo identifique um lote defeituoso em vários transformadores, em vez de tratar cada falha como um caso isolado — o que é relevante, considerando que 15–25% das interrupções relacionadas a acessórios em uma frota geralmente têm origem em uma causa raiz comum.

Etapas para a instalação física e verificação do torque

A documentação só tem valor se a montagem física correspondente tiver sido verificada corretamente. É aí que a maioria dos erros de encaixe na prática vem à tona — geralmente não por causa de uma peça errada, mas de uma peça que não foi encaixada completamente.

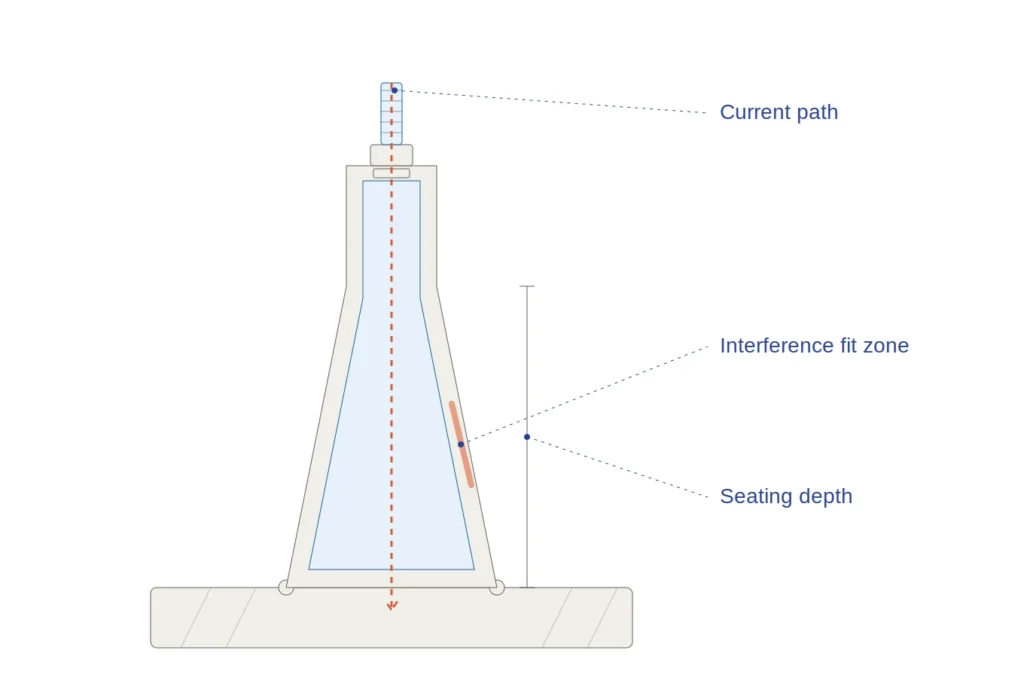

Verificação da profundidade de inserção e do alinhamento

O inserto deve ser encaixado até a profundidade total de engate, verificada com um medidor de profundidade do tipo “go/no-go”, em vez de inspeção visual, uma vez que o encaixe com interferência pode parecer nivelado no colar, enquanto a zona de contato dielétrico abaixo permanece mal encaixada. A profundidade total de encaixe geralmente varia entre 45 mm e 65 mm, dependendo da classe de tensão, e o registro deve indicar o valor medido. Um inserto que pareça encaixado à vista, mas que esteja 3 a 5 mm aquém da profundidade total, é uma causa comum de falha precoce no rastreamento após a energização.

Sequência de escalonamento de torque

As peças de fixação aparafusadas ou presas por braçadeiras devem ser apertadas em etapas, em vez de serem apertadas até o valor final de uma só vez, para evitar que o inserto fique desalinhado: aproximadamente 30% do torque final, uma verificação de alinhamento e, em seguida, a conclusão até o valor total especificado — geralmente de 15 N·m a 25 N·m para essa classe de fixadores, embora o valor exato dependa da montagem específica.

Inspeção de lubrificantes e vedações

Após o encaixe, deve ser visível uma camada fina e uniforme de lubrificante dielétrico compatível na linha de encaixe com interferência, sem espaços vazios, acúmulos ou lubrificante deslocado para além do limite da vedação — um indício observado em campo de que uma inserção pode ter sido forçada a passar por um desalinhamento, em vez de ter sido encaixada corretamente.

Caso prático: um registro de comissionamento que detectou uma discrepância

Um registro estruturado de comissionamento justifica sua existência no momento em que identifica algo que uma inspeção visual teria deixado passar.

O que o registro indicou

Em um transformador da classe de 25 kV montado em base, a equipe concluiu o encaixe e o aperto do inserto sem incidentes — rosca lisa, profundidade de encaixe verificada visualmente, sem desalinhamento. O registro de comissionamento exigia uma verificação cruzada entre a documentação do lote do inserto e o item da nota de pedido antes da aprovação. Essa verificação revelou que o inserto apresentava uma classificação de operação contínua de 8,7 kV, em vez da classificação dupla de 8,7 kV/14,4 kV especificada para o serviço de 15/25 kV do local — um inserto de classe de tensão mais baixa que compartilhava as mesmas dimensões de interface do poço da bucha de 200 A e se encaixava de forma idêntica, de modo que a substituição ficou imperceptível durante a instalação física.

Medidas corretivas adotadas

O engenheiro de comissionamento recusou a aprovação, sinalizou a discrepância no campo de rastreabilidade do lote, e o inserto correto com classificação dupla de 15/25 kV foi adquirido e reinstalado antes da energização. A substituição acrescentou cerca de quatro dias ao cronograma — o que era aceitável em comparação com a alternativa: uma interface entrando em serviço abaixo da classe de tensão operacional prevista, em um componente com vida útil estimada de 25 a 40 anos. Apenas a verificação cruzada da documentação detectou o problema; a instalação física parecia correta em todos os aspectos.

Testes elétricos e critérios de aprovação

Assim que as verificações de acomodação e documentação forem concluídas, o registro segue para a verificação elétrica e a aprovação formal — etapas que os auditores e compradores da seção costumam analisar em primeiro lugar.

Verificações de resistência de isolamento e continuidade

Antes da energização, a resistência de isolamento da interface deve ser testada com um megaômetro adequado à classe de tensão, tomando-se como referência os valores dos testes de rotina do fabricante, em vez de um limite fixo válido para todas as classes.

Para uma interface da classe 15/25 kV, uma leitura válida da resistência de isolamento normalmente fica entre 1.000 MΩ e 5.000 MΩ à temperatura ambiente, embora o limite exato de aceitação dependa do material do inserto (EPDM x silicone) e da umidade do local no momento do teste.

Um teste de continuidade ao longo do caminho de passagem da corrente confirma que a interface não introduzirá resistência inesperada na carga nominal de 200 A — uma leitura baixa, mas diferente de zero, costuma ser o primeiro indicador de um inserto mal encaixado que passou pelo medidor de profundidade, mas não atingiu a área total de contato. Essa abordagem geral para a verificação dielétrica antes da energização está alinhada com a estrutura de testes de diagnóstico em campo descrita na Norma IEEE C57.152, o guia do IEEE para testes de diagnóstico em campo de transformadores de potência, reguladores e reatores preenchidos com fluido.

Requisitos de testemunho e aprovação

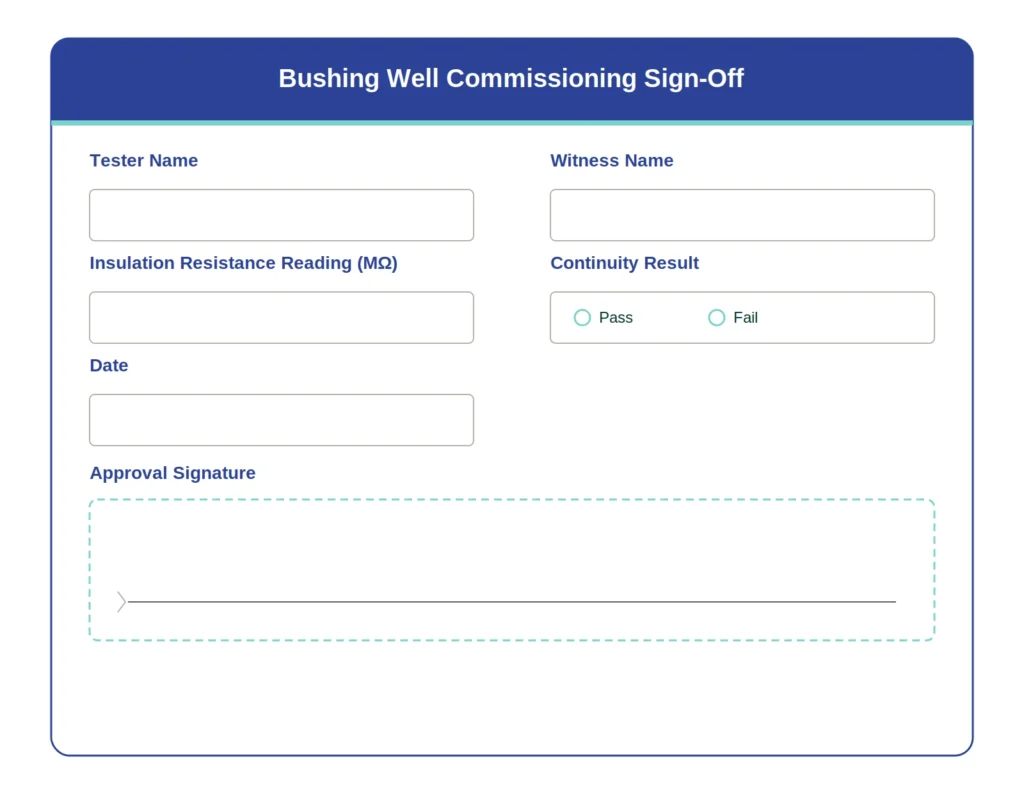

O registro deve indicar quem realizou cada medição, quem a testemunhou em projetos inspecionados pelo comprador e a data de aprovação — um campo que distingue um teste realizado pelo fornecedor de um verificado de forma independente, caso haja uma controvérsia sobre o acessórios para transformadores Essa especificação será abordada mais adiante.

[Expert Insight].

• Uma leitura do megohmetro que fica no limite, sem registro de temperatura/umidade, não pode ser verificada posteriormente
• As verificações de continuidade detectam inserções mal encaixadas que passam pelo medidor de profundidade, mas não atingem a área total de contato
• A assinatura na presença do comprador é fundamental quando surge uma controvérsia posteriormente, e não durante o teste

Erros comuns na manutenção de registros que atrasam a ativação

Um registro incompleto ou ambíguo pode, por si só, atrasar a energização — o que muitas vezes só é percebido quando a aprovação é rejeitada durante a revisão, e não durante a instalação.

Campos ausentes ou ambíguos

Uma caixa marcada como “posicionado corretamente” não contém nenhuma informação verificável; um valor registrado de 52 mm, em comparação com um intervalo especificado de 45–65 mm, fornece ao revisor algo para confirmar. O mesmo se aplica ao BIL e à classe de tensão — registrar “15 kV” sem especificar se se trata de classificação simples ou dupla (15/25 kV) cria exatamente a ambiguidade por trás da incompatibilidade no caso prático acima. Registros com entradas apenas em caixas de seleção são, de forma desproporcional, aqueles que são devolvidos para retrabalho durante a análise do comprador.

Notas sobre condições ambientais ignoradas

As medições de resistência de isolamento são sensíveis à temperatura e à umidade; portanto, um registro que não inclua as condições ambientais no momento do teste é difícil de validar posteriormente. Uma leitura a 5 °C com baixa umidade não é comparável a uma a 35 °C com umidade do litoral, e esse campo costuma ser ignorado em projetos de modernização — uma lacuna difícil de preencher depois que o transformador já estiver energizado.
