Chave seccionadora de 2 posições vs. 4 posições: Como escolher

Introdução aos mecanismos de chaveamento de transformadores

Uma chave seccionadora é um dispositivo de chaveamento mecânico crítico montado dentro ou na parede do tanque de um transformador de distribuição. Diferentemente dos comutadores de derivação fora do circuito, que só devem ser operados quando o transformador estiver completamente desenergizado, os comutadores de corte de carga são projetados para produzir ou interromper com segurança a corrente contínua nominal enquanto o sistema permanece totalmente energizado. Essa capacidade é essencial para isolar seções de uma rede de média tensão durante condições de manutenção ou falha sem derrubar toda a linha de alimentação.

Para redes de distribuição de serviços públicos, esses switches são normalmente implantados em transformadores imersos em óleo e montados em blocos que operam nas classes de tensão de 15/25 kV a 35 kV.

Os projetos de chave padrão geralmente são classificados para interromper com segurança correntes contínuas ≤ 630 A, utilizando um mecanismo de energia armazenada com mola.

Essa ação “quick-make, quick-break” garante que a velocidade de separação dos contatos seja totalmente independente do movimento físico do gancho do operador humano. A separação rápida é uma necessidade física; quando os contatos se separam, o fluido dielétrico circundante (óleo mineral ou éster natural) deve entrar imediatamente na lacuna em expansão para resfriar e extinguir o arco elétrico antes que ele possa desestabilizar o sistema ou degradar os contatos.

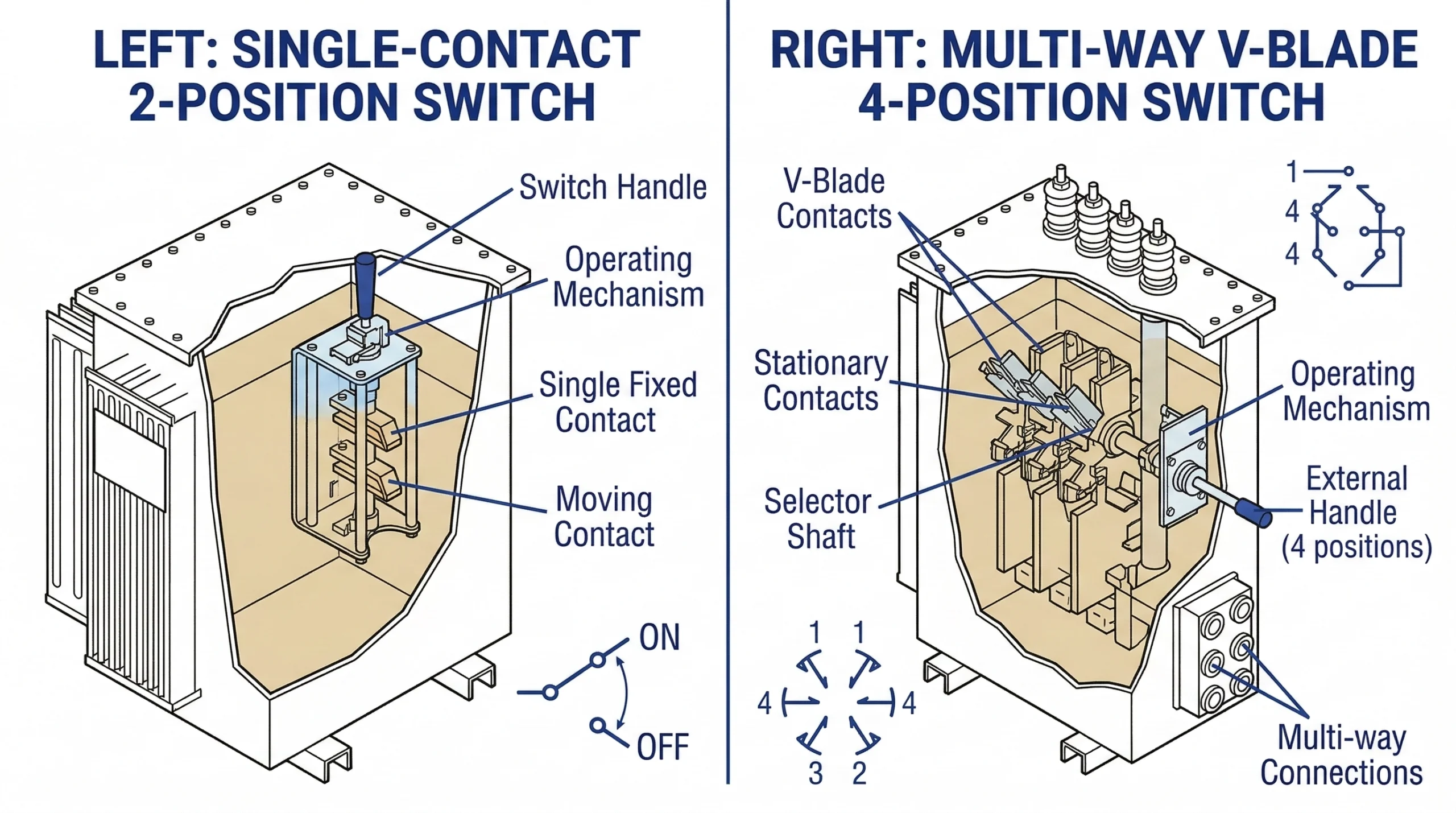

A divisão funcional: 2 posições vs. 4 posições

A diferença fundamental entre uma posição 2 e uma posição 4 está em sua arquitetura de contato interna e na topologia de rede pretendida.

• Interruptores de 2 posições: Funcionam como um isolador simples. Eles apresentam um único conjunto de contatos móveis que fornecem um estado operacional binário: Ligado (fechado) ou Desligado (aberto). Essa simplicidade mecânica faz deles a opção padrão e econômica para linhas de distribuição de alimentação radial em que a energia flui da fonte para a carga em apenas uma direção.
• Interruptores de 4 posições: Servem como centros de roteamento complexos para sistemas de alimentação de loop. Eles incorporam várias configurações de contato para gerenciar duas linhas de alta tensão de entrada juntamente com o enrolamento primário do próprio transformador. Essa arquitetura permite que os operadores de campo selecionem entre quatro estados distintos, facilitando o fluxo de energia multidirecional e o isolamento localizado sem interromper o loop mais amplo.

A resistência mecânica e a capacidade de extinção de arco desses dispositivos são rigorosamente testadas. [VERIFICAR NORMA: IEEE Std C37.74 define os requisitos de projeto e teste para chaves interruptoras de carga aplicadas em gabinetes pad-mounted de até 38 kV, estipulando operações mecânicas mínimas e capacidades de fechamento de falhas]. [FONTE DO LINK DE AUTORIDADE NECESSÁRIA: página da norma IEEE Std C37.74].

[Expert Insight].

• A especificação de um interruptor vai além da classificação elétrica; as dimensões físicas do tanque determinam a viabilidade. Uma chave de quatro posições requer um envelope operacional significativamente maior dentro do fluido dielétrico.
• A tentativa de reequipar um tanque de transformador de 2 posições com uma chave de 4 posições no campo é quase universalmente rejeitada devido a folgas insuficientes entre fase e terra e volume de óleo inadequado.

A mecânica dos interruptores de quebra de carga de 2 posições

Um interruptor de 2 posições é a configuração de comutação mais fundamental entre os acessórios de transformadores projetados para redes de distribuição. Ele opera puramente como um dispositivo de dois estados: aberto (desenergizado) ou fechado (energizado). Projetado para ser integrado a transformadores monofásicos e trifásicos montados em bloco preenchidos com óleo, esses componentes são frequentemente especificados para classes de tensão de 15/25 kV e 38/40,5 kV.

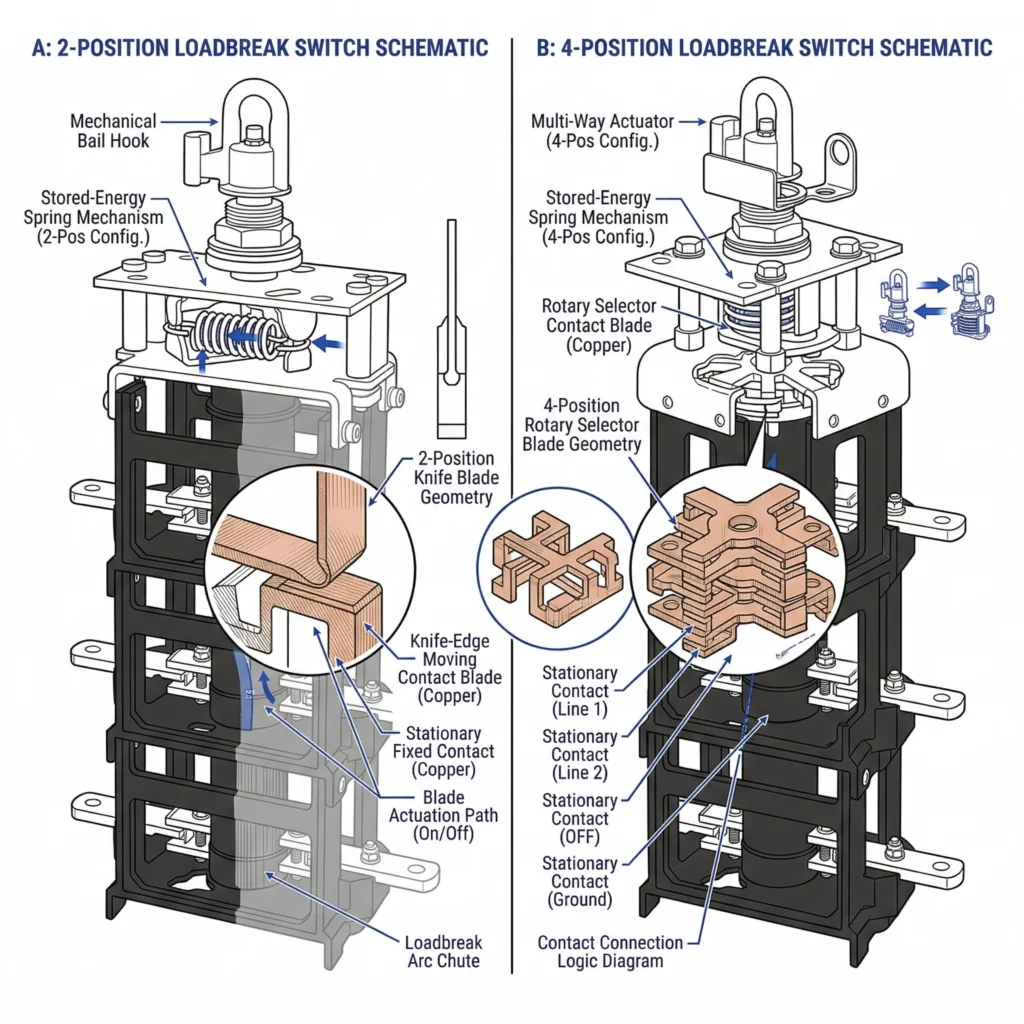

Arquitetura de contato e extinção do arco

A construção física de uma chave seccionadora de 2 posições gira em torno de um mecanismo operável por vara de manobra.

Para manter a estabilidade térmica e evitar o aquecimento localizado, a resistência do contato interno deve permanecer tipicamente ≤ 50 μΩ durante o fluxo contínuo de corrente de 630 A.

Quando um operador inicia uma mudança de estado usando um hot stick, ele está, na verdade, carregando uma mola de torção interna de alta resistência. Quando a mola se comprime além de seu ponto morto mecânico, ela libera instantaneamente a energia armazenada. Isso força os contatos de cobre em movimento a se separarem dos contatos estacionários a uma velocidade alta e precisamente calibrada. Do ponto de vista do campo, essa ação de quebra rápida é fundamental: ela elimina fisicamente o erro humano da equação. Mesmo que um eletricista puxe a alça externa lentamente, as lâminas internas se abrem rapidamente, alongando o arco elétrico de modo que o óleo dielétrico circundante possa apagá-lo imediatamente antes que o fluido sofra contaminação excessiva por carbono.

Cenários de implantação de alimentação radial

O interruptor de 2 posições é a opção padrão e econômica para redes de distribuição de alimentação radial. Em uma topologia radial, a energia flui em um caminho único e unidirecional da subestação da concessionária até a carga do usuário final. Não há roteamento de energia alternativo disponível.

Quando um transformador montado em um bloco fica no final de uma linha radial ou atende a uma derivação comercial isolada, a chave de duas posições funciona perfeitamente como um ponto de isolamento local. Se uma equipe de manutenção precisar fazer a manutenção do transformador ou substituir um componente a jusante, basta girar a chave para o estado “Off” (Desligado). Isso interrompe com segurança a corrente nominal e isola o equipamento sem forçar a concessionária a derrubar toda a linha de alimentação a montante. Como requer menos contatos internos e peças móveis, o projeto de duas posições ocupa menos espaço físico dentro do tanque do transformador e apresenta menos pontos de falha mecânica em potencial ao longo de uma vida útil operacional de 30 anos.

Chaves Loadbreak de 4 posições: Roteamento em sistemas de loop

Embora as redes radiais dependam do fornecimento de energia em um único caminho, as redes de distribuição subterrâneas modernas frequentemente empregam arquiteturas de alimentação em loop para aumentar a confiabilidade do sistema. Nessas redes, um transformador montado em um bloco é conectado a duas fontes de energia independentes. Para gerenciar esse fluxo de energia bidirecional sem derrubar a carga, os engenheiros especificam uma chave seccionalizadora de quatro posições. Esse projeto funciona como um hub de roteamento em miniatura dentro do tanque do transformador, projetado para comutação sob carga.

Configurações de lâmina em V vs. lâmina em T

A arquitetura interna de uma chave de quatro posições é ditada pelo formato de suas lâminas de contato móveis, normalmente categorizadas em configurações de lâmina em V e lâmina em T. Uma chave de lâmina em V conecta duas alimentações de linha de entrada diretamente a um ponto central comum ligado aos enrolamentos primários do transformador. Por outro lado, uma configuração de lâmina em T permite que as duas linhas de entrada sejam conectadas uma à outra enquanto alimentam simultaneamente a derivação do transformador.

Independentemente da geometria interna da lâmina, essas chaves seccionadoras são componentes altamente projetados para lidar com altas tensões elétricas, normalmente com uma classificação de corrente contínua de I_contínuo = 630 A nas classes de tensão de 15/25 kV e 38/40,5 kV.

Essa robustez mecânica garante que o comutador possa transportar continuamente toda a corrente de loop que passa pelo equipamento, em vez de lidar apenas com a carga localizada desse transformador específico.

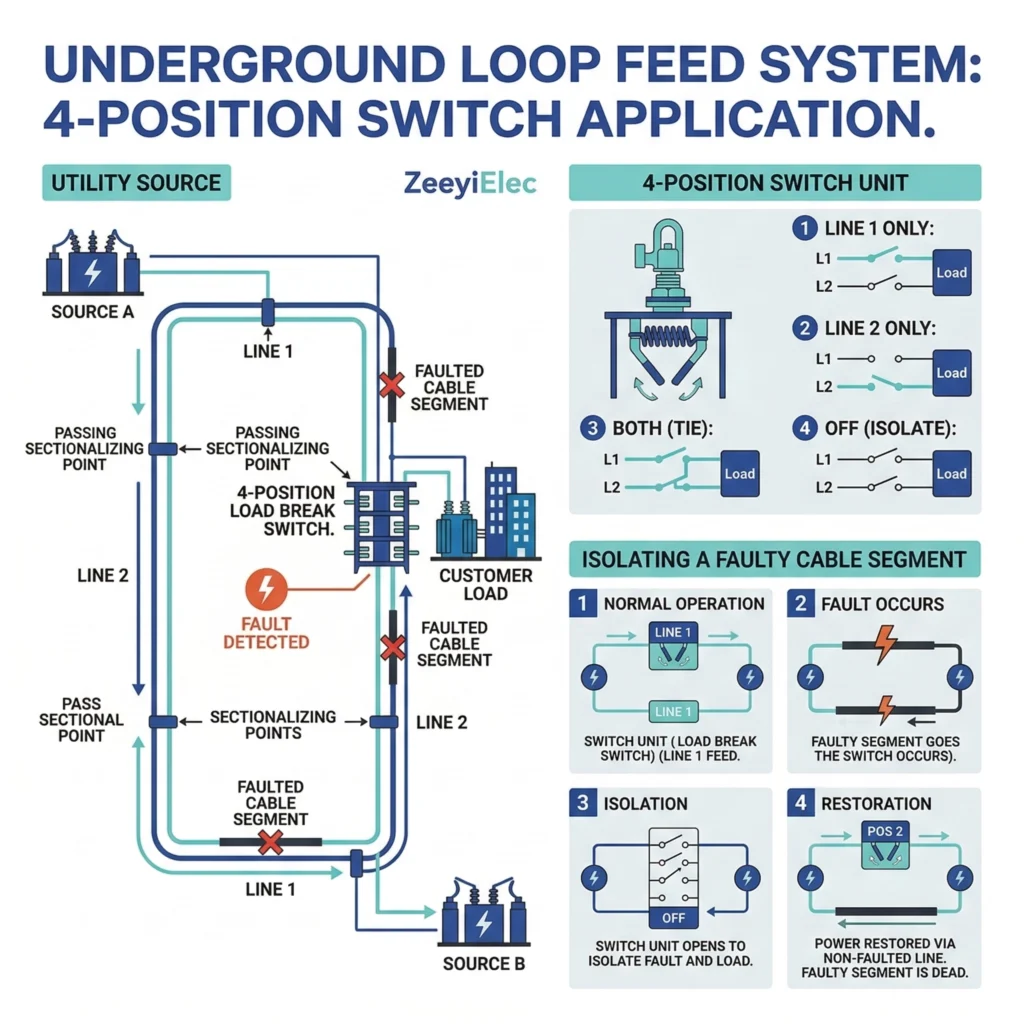

Vantagens de manutenção e seccionamento

A vantagem de campo definidora de uma chave de quatro posições é sua capacidade de fazer a transição entre quatro estados operacionais distintos: Linha 1, Linha 2, Ambos (Loop Fechado) e Desligado (Aberto).

Do ponto de vista da operação em campo, essa flexibilidade é inestimável durante falhas em cabos subterrâneos ou manutenção de rotina. Se ocorrer uma falha no cabo entre dois transformadores montados em blocos, a equipe da concessionária pode usar seus bastões quentes para abrir os contatos específicos da chave que alimenta a seção danificada. Isso isola a falha com segurança e permite que o transformador permaneça energizado com a alimentação de linha alternativa e saudável. Como esses interruptores gerenciam as conexões de cabos subterrâneos de alta tensão - que são terminados com o uso de elementos críticos para gerenciar os campos de tensão e a proteção ambiental -, a capacidade de isolar segmentos específicos de cabos com segurança, sem desenergizar bairros inteiros, é um dos principais fatores que impulsionam sua adoção generalizada em layouts de circuitos comerciais e residenciais.

Comparação direta: Matriz de decisão de 2 posições vs. 4 posições

A seleção do interruptor de corte de carga correto exige que os engenheiros equilibrem a arquitetura da grade com a complexidade mecânica, o espaço do tanque e os orçamentos do projeto. Ambas as configurações devem passar por rigorosos testes de resistência mecânica e de interrupção de carga, mas os limites de suas aplicações são nitidamente diferentes.

A matriz de decisão a seguir descreve as principais diferenças para uma avaliação técnica rápida durante a fase de aquisição:

Complexidade operacional e treinamento

Do ponto de vista do campo, a complexidade operacional aumenta significativamente com o design de 4 posições. Operar uma chave de 2 posições é uma tarefa de isolamento simples. Por outro lado, os eletricistas que operam uma chave de 4 posições devem seguir ordens de comutação rigorosas e escritas. Mover o mecanismo para a posição errada em um loop energizado pode inadvertidamente colocar circuitos fora de fase em paralelo ou derrubar cargas críticas a jusante.

Mecanicamente, os dois tipos de interruptor dependem de molas de energia armazenada, em que o torque operacional normalmente varia de 120 N×m a 150 N×m.

Isso requer uma tração firme e contínua com um bastão isolado padrão para carregar a mola além do ponto de liberação do centro morto, garantindo que o mecanismo de quebra rápida seja acionado corretamente, independentemente da velocidade do operador.

Implicações de espaço e custo para transformadores montados em bases

O espaço interno da chave determina diretamente as dimensões físicas do tanque do transformador. Como ele direciona vários caminhos de alta tensão, um interruptor de 4 posições requer uma zona de isolamento fase-fase e fase-terra significativamente maior dentro do fluido dielétrico.

Para gerenciar com segurança as tensões de recuperação transitórias e evitar a formação de arco interno, o mecanismo de 4 posições geralmente exige ≥ 150 mm de folga adicional dentro do tanque de óleo em comparação com uma configuração simples de 2 posições.

Essa maior área ocupada significa que o transformador requer mais aço para o tanque e um volume maior de óleo isolante, aumentando o custo total da unidade. Além disso, a área ocupada pela chave expandida deve ser cuidadosamente coordenada com outros componentes internos, como o conjunto de núcleo e bobina, para garantir que os caminhos de dissipação térmica permaneçam desobstruídos durante as condições de pico de carga.

[Expert Insight].

• A interrupção frequente da carga sob alta corrente acelera o desgaste dos contatos e deposita carbono no fluido dielétrico. A análise de gás dissolvido no óleo (DGA) deve ser realizada regularmente em transformadores de alimentação de loop com ciclos intensos.
• Nunca use uma chave seccionadora para tentar eliminar uma falta aparafusada; elas são classificadas para interrupção de carga, enquanto a eliminação de falta é estritamente de domínio dos fusíveis limitadores de corrente ou religadores a montante.

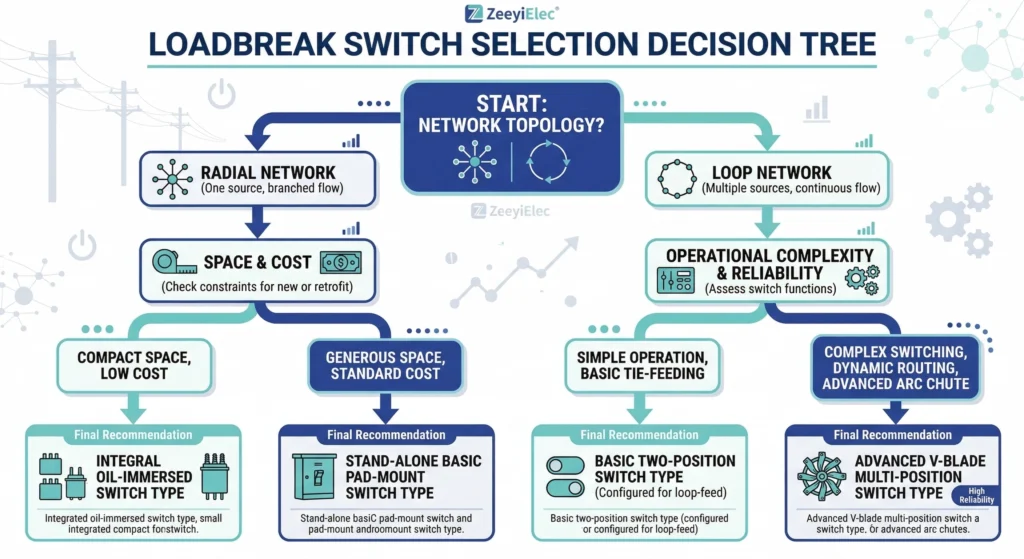

Guia de campo de engenharia para seleção de chaves

Especificar a configuração correta de comutação do transformador requer ir além dos parâmetros elétricos básicos e avaliar as realidades físicas do local de implantação. Embora os projetos de seccionamento de duas e quatro posições estejam disponíveis com mecanismos de ação rápida de energia armazenada, a escolha ideal depende de uma combinação da arquitetura imediata da rede e do planejamento de longo prazo da concessionária.

Etapa 1: Mapeamento da topologia de rede atual e futura

O principal fator para a seleção do interruptor é a configuração de alimentação da rede. Se um transformador monofásico ou trifásico cheio de óleo estiver sendo instalado na extremidade absoluta de uma linha de distribuição rural ou em um ramal industrial dedicado, um interruptor de duas posições é a escolha financeira e mecanicamente correta. Entretanto, a previsão da engenharia é fundamental. Se os planejadores urbanos pretendem desenvolver uma subdivisão adjacente na próxima década, a especificação de uma chave de 4 posições durante a aquisição inicial do transformador permite que a concessionária integre perfeitamente a unidade em um futuro loop de alimentação sem substituir todo o tanque do transformador.

Mesmo que a carga local imediata consuma apenas 45 A em um sistema de 15/25 kV, uma chave de 4 posições classificada para uma corrente contínua total de I_c = 630 A garante que os contatos internos possam transportar com segurança a corrente de loop combinada depois que o circuito for amarrado.

Etapa 2: Avaliação dos protocolos de segurança de comutação local

As operações de campo determinam o desempenho real do equipamento durante seu ciclo de vida operacional. Ambos os tipos de chave apresentam mecanismos operáveis por vara de manobra, mas seus riscos operacionais são diferentes. Uma chave de 2 posições apresenta uma escolha binária simples para um eletricista que trabalha em condições ambientais difíceis. Um comutador de 4 posições, embora ofereça maior flexibilidade de roteamento, exige o cumprimento rigoroso das ordens de comutação para evitar a queda de cargas críticas ou o paralelismo inadvertido de fontes de energia não sincronizadas.

Além disso, o interruptor deve se coordenar física e eletricamente com outros dispositivos de proteção. [PADRÃO VERIFICADO: A norma IEEE C57.12.34 estabelece os requisitos de desempenho para transformadores compartimentados montados em blocos, detalhando como as chaves seccionadoras devem se integrar com segurança à proteção de alta tensão]. Durante uma sequência de falta, o interruptor é usado principalmente para isolamento somente depois que os elementos de proteção primária, como o , tiverem eliminado com sucesso a corrente de falta de alta magnitude. A seleção adequada garante que as equipes de campo possam seccionar a rede com confiança, restaurar a energia para segmentos saudáveis e manter a integridade do sistema sob pressão.

Fornecimento de soluções confiáveis de comutação de transformadores

A seleção do mecanismo de chaveamento adequado é apenas a primeira etapa para garantir a confiabilidade da rede; a obtenção de componentes que atendam de forma consistente às tolerâncias físicas e elétricas ao longo de uma vida útil de várias décadas é igualmente fundamental. A ZeeyiElec fornece soluções de chaves seccionadoras projetadas especificamente para transformadores de distribuição monofásicos e trifásicos preenchidos com óleo. Não importa se o seu projeto requer um mecanismo simples de 2 posições para uma alimentação radial isolada ou uma chave seccionalizadora complexa de 4 posições para gerenciar uma rede de loop bidirecional, a durabilidade do componente determina diretamente o tempo de atividade do sistema.

Nossos mecanismos de corte de carga são rigorosamente projetados para lidar com uma classificação de corrente contínua de 630 A nas classes de tensão padrão de 15/25 kV e 38/40,5 kV. Para garantir a confiabilidade mecânica de longo prazo, as molas de energia armazenada e os contatos de cobre são projetados para manter a integridade operacional por ≥ 500 ciclos de interrupção de carga sem degradação grave do óleo dielétrico.

Como um fabricante dedicado com sede em Wenzhou, o centro de fabricação elétrica da China, priorizamos a transparência técnica e a consistência estrutural. Apoiamos as equipes de compras de serviços públicos, empreiteiras de EPC e OEMs de transformadores com orientações precisas de seleção técnica, tempos de resposta rápidos de engenharia e pacotes completos de documentação de exportação. Essa abordagem abrangente garante que a chave selecionada esteja em conformidade com os rigorosos protocolos de segurança exigidos pelas modernas redes de distribuição. Ao alinhar a aquisição diretamente com um fornecedor orientado para a engenharia, os projetos evitam os atrasos dispendiosos associados a incompatibilidades de especificações e falhas prematuras em campo.

Perguntas frequentes

Um interruptor de 2 posições pode ser atualizado posteriormente para um interruptor de 4 posições?

A maioria dos transformadores pad-mounted é fabricada com recortes de tanque e folgas fase-terra específicos, o que torna as atualizações de campo de interruptores de 2 para 4 posições altamente impraticáveis. Os engenheiros devem especificar a configuração correta da chave durante a fase inicial de aquisição, pois os mecanismos multidirecionais geralmente exigem muito mais espaço interno e volume de óleo dielétrico para funcionar com segurança.

O que significa uma configuração de “lâmina em V” em uma chave de 4 posições?

Uma chave de 4 posições com lâmina em V conecta dois alimentadores de linha de entrada a um tap central comum ligado às bobinas do transformador, permitindo o isolamento independente de qualquer uma das linhas e mantendo o transformador energizado. Essa geometria específica da lâmina é padrão para manter o serviço contínuo durante reparos localizados de cabos em sistemas de distribuição de alimentação de loop subterrâneo.

Os interruptores de quebra de carga de 4 posições são usados somente em transformadores montados em blocos?

Embora os comutadores de 4 posições sejam predominantemente instalados em transformadores de distribuição cheios de óleo e montados em blocos para redes de loop subterrâneas de 15/25 kV, eles também podem ser encontrados em determinados transformadores submersíveis e do tipo abóbada. Sua implementação depende inteiramente do requisito de engenharia para o roteamento multidirecional de energia, e não do estilo de montagem física do gabinete.

Para quantas operações é classificada uma chave seccionadora padrão?

As chaves seccionadoras de média tensão padrão são normalmente classificadas para até 500 operações mecânicas sem carga, mas as operações de interrupção de carga total em ≤ 630 A são estritamente limitadas a menos ciclos com base nas curvas de desgaste de contato do fabricante. Devem ser mantidos registros contínuos de manutenção para garantir que o mecanismo de quebra rápida acionado por mola permaneça dentro de sua vida útil operacional segura.

Qual é a principal causa de falha do interruptor de quebra de carga no campo?

As falhas de campo geralmente resultam de operadores que trocam o mecanismo de forma inadequada ou de fluido isolante degradado, o que gera um arco elétrico prolongado que perfura os contatos de cobre. Os interruptores modernos empregam molas de energia armazenada para atenuar o erro humano, mas a operação adequada do hot-stick continua sendo essencial para manter a resistência de contato ≤ 50 μΩ necessária ao longo do tempo. [HTML-BLOCK-END]

Posso usar um interruptor de corte de carga para regular a tensão do transformador?

Não, um interruptor de corte de carga é estritamente projetado para interromper ou direcionar com segurança a corrente contínua e não pode alterar a relação de tensão interna do conjunto de núcleo e bobina. O ajuste da tensão requer um componente completamente diferente - um comutador de derivação fora do circuito - que só deve ser operado quando o transformador de distribuição estiver completamente desenergizado e isolado da rede.
