베이-오-넷 퓨즈 어셈블리란 무엇인가요?

핵심 정의 및 기계적 작용

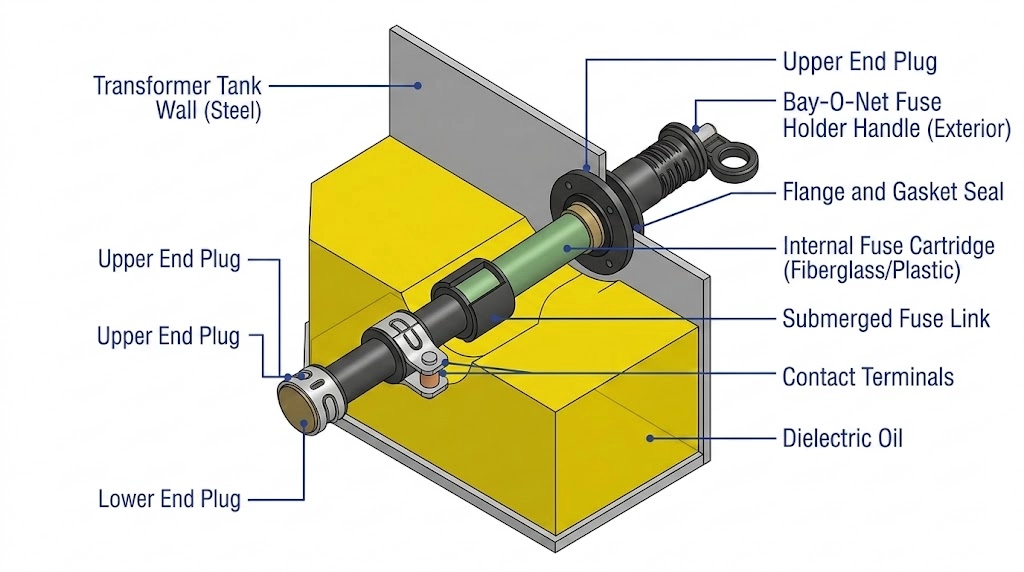

Bay-O-Net 퓨즈 어셈블리는 오일 침지형 배전 변압기 전용으로 설계된 외부 탈착식 과전류 보호 장치입니다. 변압기 탱크 벽을 통해 직접 장착되어 교체 가능한 퓨즈 카트리지를 내부 유전체 유체 깊숙이 물리적으로 매달아 놓습니다. 이 아키텍처는 변압기의 내부 절연유를 활용하여 고장 발생 시 전기 절연체와 동적 아크 소호 매체 역할을 모두 수행합니다. 1차 전원이 내부 권선을 통해 라우팅되기 전에 케이블 액세서리, 베이-오-넷은 2차 과부하에 대한 1차 방어선 역할을 합니다.

“Bay-O-Net”이라는 이름은 기계식 잠금 메커니즘에서 직접 유래했습니다. 내부 퓨즈 카트리지는 물리적으로 밀고 비틀어 베이요넷 동작을 통해 외부 하우징과 결합됩니다. 이 잠금 동작은 내부 개스킷을 압축하여 변압기 탱크에 대한 안전하고 압력 밀폐된 밀봉을 보장하는 동시에 절연 핫스틱 도구를 통해 신속하게 기계적으로 해제할 수 있도록 합니다. 가장 기본이 되는 변압기 액세서리 패드 장착 시스템용으로 지정된 이 장치는 느리게 구축되는 열 과부하를 감지하고 낮은 크기의 2차 고장을 차단하는 두 가지 기능을 수행합니다. 또한 “데드 프론트” 분류를 통해 모든 외부 물리적 접점이 완전히 절연되어 현장 검사 시 유틸리티 작업자를 고전압 구성 요소로부터 보호합니다.

전기 및 열 매개변수

표준 Bay-O-Net 구성은 15kV, 25kV 및 35kV 고압 배전 네트워크용으로 설계되었습니다. 표준 15/25kV 등급 어셈블리는 일반적으로 150kV의 기본 임펄스 절연 수준(BIL)을 갖추고 있어 일시적인 낙뢰 및 스위칭 서지에 대한 강력한 유전체 복원력을 보장합니다. 연속 부하 전류 전달 용량은 일반적으로 140A 이하로 유지되지만, 내부 퓨즈 소자는 이중 감지 기능을 갖도록 고유하게 설계되었습니다.전기 과전류의 크기와 주변 변압기 유체의 주변 온도에 모두 반응합니다. 내부 오일 온도가 유체 화학 및 부하 프로파일에 따라 105°C~140°C를 초과하는 임계 절연 열화 임계값에 가까워지면 퓨즈 링크 내의 특수 공융 합금이 녹습니다. 이러한 열 반응은 치명적인 코어 손상이나 탱크 파열이 발생하기 전에 2차 회로의 전원을 차단합니다.

이러한 어셈블리의 재료 구성 및 밀봉 무결성은 패드 장착 장비 인클로저 무결성에 대한 [권위 링크 출처 필요] IEEE C57.12.28 표준에서 정한 설계 사양에 엄격하게 부합해야 하며, 유체 경계가 수십 년 동안 극한의 열 순환 및 내부 압력 변동에도 절대적인 밀폐 상태를 유지하도록 보장해야 합니다.

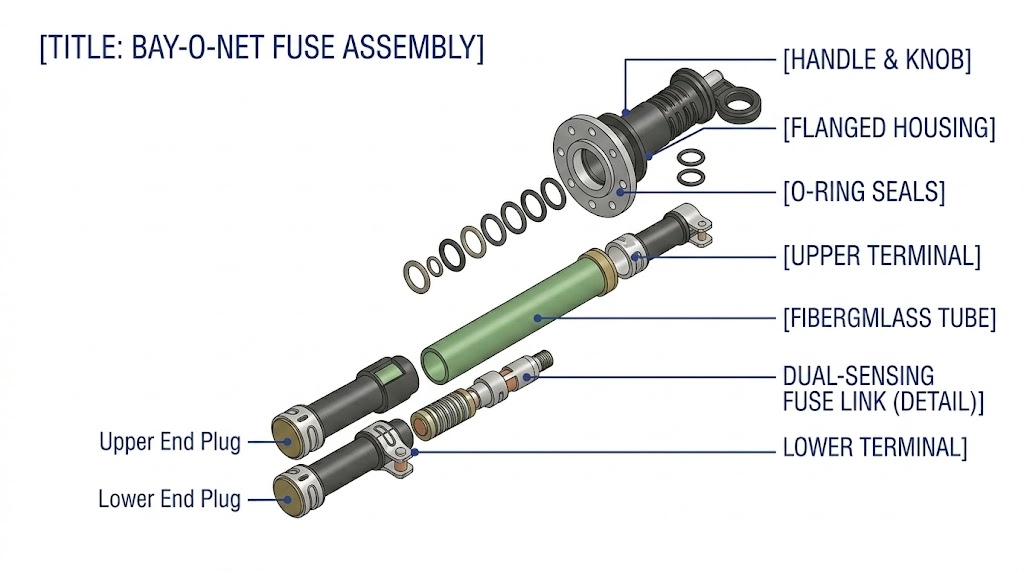

베이-오-넷 어셈블리의 핵심 해부학적 구성 요소

외부 하우징 및 밀봉 메커니즘

변압기 내부 환경과 외부 세계 사이의 주요 인터페이스는 Bay-O-Net 외부 하우징입니다. 이 구성품은 변압기 탱크 벽을 통해 견고하게 장착되며, 일반적으로 최대 140°C의 유전체 오일에 지속적으로 노출되어도 견딜 수 있도록 설계된 고온 엔지니어링 플라스틱 또는 특수 성형 에폭시로 제작됩니다. 씰링 무결성은 탱크 벽과 하우징 플랜지 사이에 정밀하게 가공된 홈에 사용되는 특정 에스테르 또는 광유에 따라 니트릴 또는 바이톤으로 구성된 엘라스토머 O-링을 고정하는 홈에 의존합니다. 중요한 설계 특징은 외부 캡에 내장된 압력 완화 메커니즘으로, 기술자가 내부 카트리지를 물리적으로 추출하기 전에 캡을 돌려 내부 탱크에 축적된 압력(변압기의 부하 및 주변 온도에 따라 일반적으로 5-8psi를 초과할 수 있음)을 부분적으로 배출하여 뜨거운 오일이 위험한 외부로 솟구치는 것을 방지할 수 있습니다.

내부 퓨즈 홀더(카트리지)

핫스틱으로 조작하는 물리적으로 분리 가능한 내부 카트리지는 퓨즈 요소의 기계적 캐리어 역할을 합니다. 이 홀더는 변압기 유체 깊숙이 들어가 퓨즈 링크가 유전체 매체에 완전히 잠긴 상태를 유지하도록 합니다. 카트리지 튜브는 일반적으로 유리섬유 강화 복합재 또는 고온 나일론(HTN)으로 제조됩니다. 이러한 소재는 추출 응력 하에서 기계적 강성뿐만 아니라 비추적 유전체 특성 및 내부 아크 발생 시 탄화에 저항하는 능력으로 인해 선택됩니다. 홀더의 하부에는 교체 가능한 퓨즈 링크를 기계적으로 고정하고 외부 하우징 내부의 하부 고정 접점에 저저항 전기 경로를 제공하는 접점 핑거 또는 나사식 인터페이스가 있습니다.

감지 요소(이중 감지 대 전류 감지)

핵심 보호 구성 요소는 교체 가능한 퓨즈 링크 자체로, 주로 두 가지 구성으로 제공됩니다. 베이-오-넷 퓨즈 어셈블리전류 감지 및 이중 감지.

전류 감지 링크는 기존 은 또는 구리 소자에서 작동하며, I²과전류 이벤트의 가열. 반대로 이중 감지 링크는 주 전도성 요소와 직렬로 배치된 특수 공융 합금 세그먼트를 통합합니다.이 공융 세그먼트는 주변 유체 온도에 매우 민감합니다. 느리고 지속적인 과부하 조건으로 인해 변압기 오일 온도가 안전 작동 한계를 초과(예: 105°C 이상에서 145°C로 상승)하면 주변 열과 국부적인 I²R 부하 전류의 가열은 합금을 녹입니다. 이 이중 동작 반응은 변압기 절연 시스템에 중요한 2차 열 보호 기능을 제공하여 표준 전류 전용 퓨즈가 치명적인 절연 고장으로 볼트 고장이 발생할 때까지 무시할 수 있는 조건에 반응합니다.

[전문가 인사이트]

• 개스킷 성능 저하: 현장 데이터에 따르면 패드 장착 변압기의 외부 오일 누출 중 60%는 15년 이상의 열 순환으로 탄성을 잃은 Bay-O-Net O-링에서 발생하는 것으로 나타났습니다.
• 유체 호환성: 변압기를 표준 광유에서 천연 에스테르 유체(예: FR3)로 업그레이드하려면 Bay-O-Net의 HTN 카트리지와 니트릴 씰이 팽창을 방지하기 위해 화학적으로 호환되는지 확인해야 합니다.
• 탄소 추적: 고에너지 결함이 여러 번 발생한 유리섬유 카트리지를 재사용하면 내부 탄소 추적의 위험이 증가하여 잠재적으로 150kV BIL 등급이 저하될 수 있습니다.

작동 메커니즘: Bay-O-Net 퓨즈가 오류를 차단하는 방법

열 과부하 감지

배전 변압기에 2차 고장 또는 심각한 지속적 과부하가 발생하면 Bay-O-Net 퓨즈 소자를 통해 흐르는 전류가 급격한 I²R 가열. 퓨즈 카트리지가 완전히 잠겨 있기 때문에 내부 퓨즈 링크와 주변 유전체 유체 사이에 지속적인 열 교환이 이루어집니다. 그러나 고장 전류의 크기가 오일이 열을 발산할 수 있는 속도보다 빠르게 열을 발생시키면 금속 소자의 코어 온도가 급상승합니다. 이중 감지 링크의 경우 정밀하게 보정된 공융 합금이 녹으면서 물리적으로 회로가 분리됩니다. 이 용융 단계는 일반적으로 심각한 과부하 조건에서 국부적인 유체 온도가 140°C를 초과할 때 시작됩니다.

퓨즈 소자의 물리적 분리는 전기의 흐름을 즉각적으로 멈추지 않습니다. 대신 회로 전압이 새로 형성된 간극을 즉시 연결하여 국소화된 환경을 이온화하고 고에너지 전기 아크를 발생시킵니다.

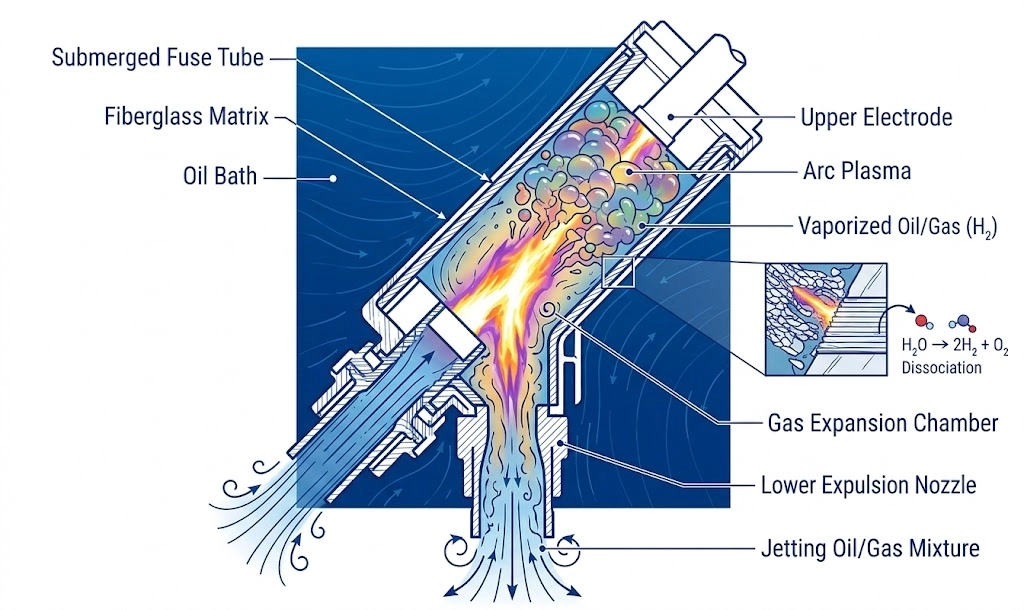

유체 분출 아크 담금질 프로세스

결함의 성공적인 중단은 전적으로 유체 역학 및 배출 원리에 의존합니다. 아크가 발생하는 순간 극심한 열 에너지가 바로 주변의 변압기 오일을 증발시킵니다.

이러한 급속 기화는 주로 수소와 가벼운 탄화수소 가스로 구성된 고도로 국소화된 고압 가스 버블을 생성합니다. 유리 섬유 또는 고온 플라스틱 카트리지 튜브는 이러한 팽창 가스를 가두어 고압 파를 선형으로 유도하는 중요한 구조적 역할을 합니다. 이 배출력은 기화된 오일과 이온화된 플라즈마를 아크 경로 밖으로 강력하게 밀어내어 아크를 공격적으로 연장하고 주변 벌크 오일의 냉각 효과에 노출시켜 일반적으로 65°C~85°C의 보다 안전한 작동 온도를 유지합니다.전력망은 교류(AC) 파형을 사용하기 때문에 고장 전류는 반주기마다 자연스럽게 0으로 떨어집니다(표준 60Hz 시스템에서는 약 8.33ms, 50Hz 시스템에서는 10ms마다 발생). 이 정확한 “제로 크로싱” 마이크로초가 되면 물리적 아크는 잠시 소멸됩니다. 고압의 이온화되지 않은 냉각기 오일이 카트리지 내부의 물리적 틈새로 강제적으로 다시 붕괴됩니다. 이러한 빠른 유전체 회복은 분리된 퓨즈 접점 사이의 절연 강도를 복원하여 후속 전압 피크에서 아크가 재차 발생하는 것을 영구적으로 방지합니다.

고장 제거 후 변압기를 진단하는 현장 작업자는 종종 이 격렬한 유체 배출 과정의 물리적 여파를 관찰합니다. 오일 샘플을 채취하면 아크 기화 오일의 예상 부산물인 부유 탄소 입자나 조립 하우징 근처에서 약간의 유체 변색이 종종 발견됩니다. 이러한 고압 아크 현상이 발생하기 때문에 표준 작동 절차에 따라 기술자가 Bay-O-Net 캡을 풀기 전에 변압기 탱크의 압력을 수동으로 배출해야 합니다.

[전문가 인사이트]

• 가스 축적: 아크-퀀칭 공정은 본질적으로 가연성 가스를 생성합니다. 탱크 환기 없이 퓨즈 작동을 반복하면 총 가연성 가스(TCG) 수치가 상승하여 일상적인 용존 가스 분석(DGA) 중에 오탐을 유발할 수 있습니다.
• 클리어런스 구역: 플라즈마를 격렬하게 배출하려면 엄격한 내부 유전체 간극이 필요합니다. 베이-오-넷이 코어 및 코일 어셈블리에 너무 가깝게 배치되면 전도성 가스 기포가 2차 내부 섬락을 일으켜 오일이 다시 틈새로 떨어질 수 있습니다.

보호 조정: Bay-O-Net과 전류 제한 퓨즈의 페어링

저전류 오류 지우기(Bay-O-Net 역할)

단일 보호 장치로는 배전 변압기에 발생할 수 있는 모든 잠재적 결함을 안전하게 처리할 수 없습니다. Bay-O-Net 퓨즈는 저전압 과전류 및 느리게 구축되는 열 과부하(예: 주거용 서비스 드롭의 2차 단락 또는 극한 날씨 동안 지속되는 120% 부하 수요)에 특별히 최적화되어 있습니다. 그러나 유체 배출 메커니즘에는 물리적 한계가 있습니다. 대규모 내부 변압기 고장(예: 1차 권선 붕괴)에 노출되면 폭발적으로 기화된 오일이 유리섬유 카트리지를 압도하여 변압기 탱크가 파열될 가능성이 있습니다. 차단 정격은 일반적으로 전압 등급에 따라 1,500A에서 3,500A 사이로 제한되므로 반드시 백업 장치와 함께 사용해야 합니다.

대규모 장애 차단(CLF 역할)

엔지니어링 표준은 포괄적인 보호를 제공하기 위해 Bay-O-Net 퓨즈가 낮은 수준의 오류를 처리하고 전류 제한 퓨즈(CLF)가 치명적인 높은 수준의 오류를 차단하는 두 가지 퓨즈 조정 전략을 요구합니다. 내부 단락으로 인해 수 밀리초 내에 대칭적으로 50,000A까지 급증하는 대규모 고장 전류가 발생하면 CLF가 즉시 작동합니다.Bay-O-Net의 유체 배출 과정과 달리 전류 제한 퓨즈는 실리카 모래로 채워진 밀봉된 튜브 안에 아크가 완전히 들어 있습니다. 이 퓨즈는 1/4~1/2 사이클 이내에 아크를 녹이고 소멸시켜 에너지 곡선(I²t)가 변압기 탱크의 기계적 파열 강도에 도달합니다. 이 조정 로직은 일반적인 저에너지 고장은 쉽게 접근 가능하고 현장에서 교체할 수 있는 Bay-O-Net 카트리지로 해결하고, 드물게 발생하는 주요 고장 시 치명적인 장비 파괴를 방지하기 위해 CLF가 탱크 내부에 안전하게 장착된 상태를 유지하도록 합니다.두 퓨즈의 시간-전류 특성(TCC) 곡선은 엔지니어링 단계에서 엄격하게 도면화해야 합니다. 검증 표준: 변압기 통과 고장 지속 시간에 대한 IEEE C57.109 지침]에 따르면, Bay-O-Net의 TCC 곡선은 Bay-O-Net의 최대 차단 정격 미만의 모든 고장 전류에 대해 CLF보다 낮고 “빠르게” 유지되어 모든 2차 고장 시 우선 작동하도록 보장해야 합니다.

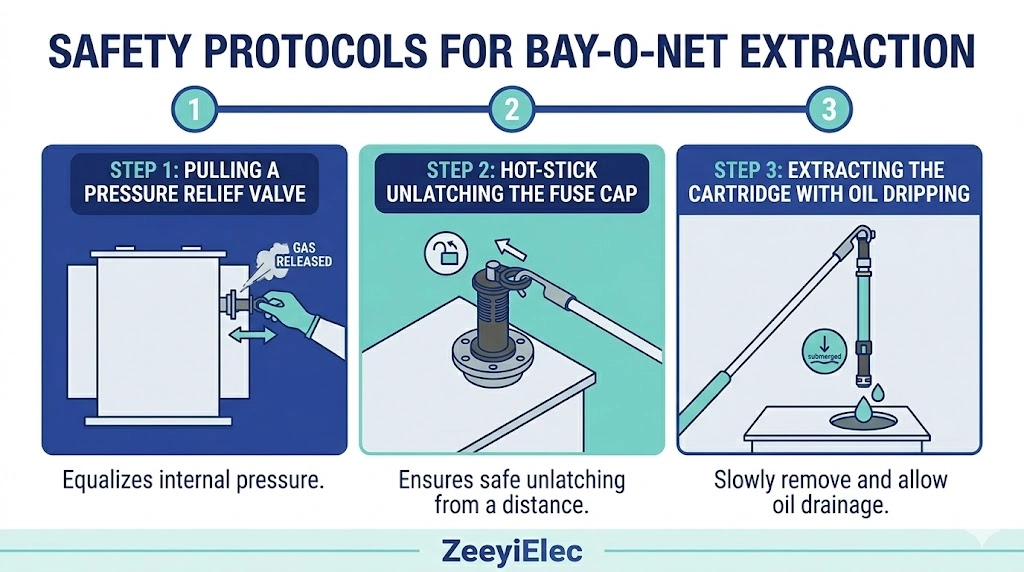

필드 추출 및 핫스틱 작동 프로토콜

1단계: 압력 완화 및 환기

Bay-O-Net 퓨즈 어셈블리는 변압기의 뜨거운 내부 유전체와 외부 환경 사이의 밀폐된 장벽으로 작동하기 때문에 적절한 압력 관리 없이는 물리적인 추출은 본질적으로 위험합니다. 현장 기술자는 퓨즈 카트리지를 제거하기 전에 먼저 내부 탱크의 압력을 수동으로 완화해야 합니다. 이는 일반적으로 변압기 탱크에 있는 외부 압력 릴리프 밸브(PRV)를 당겨서 헤드스페이스 가스를 대기압(0psi)으로 안전하게 배출하는 방식으로 이루어집니다. 이 단계를 건너뛰면 Bay-O-Net 캡이 바깥쪽으로 강하게 분출되어 작업자에게 뜨거운 오일(보통 80°C~105°C)이 분사될 위험이 있습니다.

2단계: 핫스틱을 이용한 기계적 잠금 해제

압력 완화 후에도 이 장치는 절연 유리 섬유 핫스틱을 사용하여 원격으로 작동하도록 명시적으로 설계되었습니다. 기술자가 핫스틱을 베이오넷 캡의 아일렛에 부착합니다. 단단히 돌려서 밀고 비틀면 베이오넷 잠금 장치가 해제됩니다. 이 단계에서 약 5~10초 동안 일시 정지하는 것이 중요한데, 카트리지를 즉시 빼내면 진공 효과가 발생하여 뜨거운 오일 기둥이 탱크 밖으로 빠져나오기 때문입니다. 일시 정지하면 내부 유체가 카트리지 하우징을 통해 메인 오일 볼륨으로 다시 배출되어 변압기 측벽으로 과도한 유출을 방지할 수 있습니다.

3단계: 추출 및 오일 배출

잠금을 해제하고 잠시 방전된 후 기술자는 카트리지를 빠르게 추출합니다. 변압기가 최근에 전원이 차단되었거나 가벼운 용량성 부하로 작동하는 경우 하부 접점에 남아 있는 전기 연결을 확실히 끊고 아크 추적을 최소화하기 위해 빠른 동작이 필요합니다. 현장 작업자들은 유리 섬유 카트리지에서 소량의 잔류 오일이 떨어지는 것을 자주 경험하는데, 이는 수중 깊이를 고려할 때 정상적인 현상입니다. 추출 후에는 끊어진 퓨즈 링크를 홀더에서 분리하고 교체 부품을 삽입하기 전에 유리섬유 카트리지 내부에 심각한 탄화나 구조적 균열이 있는지 육안으로 검사해야 합니다. 새 퓨즈 링크를 설치하려면 이 정확한 순서를 반대로 하여 베이요넷 메커니즘이 제자리에 완전히 “딸깍” 소리가 나도록 하여 O링 씰을 압축하고 유전체 무결성을 복원해야 합니다.

엔지니어링 사양 및 OEM 조달

중요 소싱 매개변수(전압 등급 및 BIL)

배전 변압기에 적합한 보호 인터페이스를 조달하려면 단순히 “퓨즈”를 지정하는 것 이상의 것이 필요합니다. Bay-O-Net 어셈블리의 물리적 치수와 전기 정격은 변압기의 탱크 설계 및 예상되는 단락 부하와 정확하게 일치해야 합니다. RFQ를 개발할 때 엔지니어링 팀은 시스템 전압 등급(예: 15kV 또는 25kV), 필요한 기본 임펄스 절연 레벨(BIL)(이러한 등급의 경우 일반적으로 150kV), 외부 하우징의 오링 씰이 유전체 오일 누출 없이 지속적인 변동을 견딜 수 있도록 내부 탱크 압력 사양을 정의해야 합니다.

또한 카트리지의 물리적 삽입 깊이는 변압기 탱크의 내부 간격과 일치해야 하며, 너무 길면 코어와의 유전체 간격이 손상될 위험이 있고 너무 짧으면 과부하 시 퓨즈 링크가 냉각기 오일(예: 85°C 미만)에 완전히 잠기지 않아 실수로 조기 열 트립이 트리거될 수 있습니다.

OEM 지원 및 견적 요청

지이일렉의 엔지니어링 팀은 베이-오-넷에서 다음과 같은 모든 보호 구성 요소를 보장합니다. 부하 차단 스위치-프로젝트의 정확한 전기 및 기계적 제약 조건과 일치합니다. 국제 유틸리티 및 EPC 프로젝트를 위한 OEM/ODM 구성을 지원하고 완전한 수출 문서를 제공합니다. 지금 바로 변압기 사양, 필요한 퓨즈 정격 및 치수 도면을 기술 팀과 공유하세요.

다음 유통 프로젝트를 위한 안정적인 변압기 액세서리를 확보하기 위해 기술 상담, 모델 매칭 및 대량 주문 지원을 받으려면 ZeeyiElec에 문의하세요.

자주 묻는 질문

변압기에 전원이 공급되는 동안 Bay-O-Net 퓨즈를 교체할 수 있나요?

물리적으로는 통전 상태에서 핫스틱 작동을 위해 설계되었지만, 일반적으로 유틸리티 안전 프로토콜은 2차 고장이 해결되지 않은 경우 고에너지 아크가 발생하지 않도록 변압기의 전원을 차단하도록 규정하고 있습니다. 현지 운영 절차에 따라 핫라인 추출이 허용되는 경우 제조업체의 부하 차단 기능에 따라 엄격하게 제한되며, 특정 모델에 따라 100A에서 160A 사이로 제한되는 경우가 많습니다.

Bay-O-Net 퓨즈가 자주 끊어지는 원인은 무엇인가요?

잦은 트립은 일반적으로 변압기 정격 용량의 120%~150%를 끌어내는 만성적인 2차 과부하 또는 패드 장착 인클로저 환기 불량으로 인해 내부 오일 온도가 지속적으로 105°C를 초과하는 시나리오를 나타냅니다. 반복적인 작동은 또한 국부적인 발열을 지속적으로 발생시키는 2차 배전 네트워크에서 제거되지 않고 저항이 높은 저레벨 오류를 나타낼 수 있습니다.

베이-오-넷 추출 시 일반적으로 얼마나 많은 양의 기름이 떨어지나요?

잠금 해제 후 표준 5~10초의 배수 일시 정지를 통해 올바르게 추출하면 유리 섬유 카트리지에서 유전체 유체가 몇 방울(약 5mL~15mL) 정도만 떨어질 것입니다. 과도한 오일 유출은 일반적으로 작업자가 필요한 일시 중지를 우회하여 실수로 80°C~100°C 오일의 진공 컬럼을 변압기 탱크에서 직접 빼낸 것을 의미합니다.

표준 Bay-O-Net 어셈블리의 최대 정격 전압은 얼마인가요?

표준 상용 어셈블리는 중전압 배전 시스템용으로 엄격하게 설계되었으며, 주로 150kV의 표준 기본 임펄스 절연 레벨(BIL)을 가진 15kV, 25kV 또는 35kV 애플리케이션용으로 정격화되어 있습니다. 극한 전압에서 유체 배출 아크 소호의 물리적 및 유전체적 한계로 인해 38.5kV를 초과하는 하위 전송 네트워크에는 배포되지 않습니다.

현장에서 Bay-O-Net 퓨즈 요소를 어떻게 테스트하나요?

현장 검증은 주로 저항(Ω)을 측정하는 디지털 멀티미터를 사용하는 기본 연속성 테스트에 의존하며, 온전한 금속 요소는 거의 0에 가까운 저항을 표시합니다. 그러나 기술자는 공융 합금의 정확한 열 저하를 현장 테스트할 수 없으므로, 향후 안정적인 작동을 보장하기 위해 심각하고 장기간의 과열 조건에 노출된 이중 감지 퓨즈는 선제적으로 교체해야 합니다.
