오프 회로 탭 체인저란 무엇인가요? 핵심 정의

오프 회로 탭 체인저란 무엇인가요? 오프 회로 탭 체인저(무전압 탭 체인저 또는 무부하 탭 체인저라고도 함)는 변압기의 전원이 차단된 경우에만 변압기 권선비를 조정하는 데 사용되는 기계식 스위칭 장치입니다. 무전압 전압 조정을 위해 특별히 설계되었으며 부하가 걸린 상태에서는 절대로 조작해서는 안 된다는 작동 제한이 특징입니다.

기본 기능

의 광범위한 생태계 내에서 정전압 조정의 기본 메커니즘으로 기능합니다. 배전 네트워크는 긴 가공선이나 지하 케이블에 내재된 전압 강하로 인해 완벽하게 일정한 전압을 공급하는 경우는 거의 없습니다. 이러한 정상 상태의 변화를 보상하고 소비자에게 정확한 2차 전압이 전달되도록 하기 위해 탭 체인저는 변압기 권선의 활성 회전 수를 변경합니다.

이 메커니즘은 권선에 연결된 여러 고정 접점(탭) 사이에서 전도성 브리지를 물리적으로 이동시켜 변압기의 전압 비율을 변경합니다. 이러한 기계식 스위치는 배전 시스템 내의 특정 전기 매개변수를 수용하도록 설계되었습니다. 일반적인 유틸리티 구성은 시스템 전압 등급 15kV, 25kV, 35kV에 적합하며 63A 또는 125A의 연속 전류 정격을 처리합니다. 내부 접점은 유전체 유체에 잠긴 상태로 수십 년 동안 지속적으로 서비스하는 동안 국부적인 가열을 방지하기 위해 안정적인 전기적 연속성과 매우 낮은 접촉 저항을 유지해야 합니다.

운영 경계

이 장치의 가장 중요한 구조적 및 작동적 차이점은 이름에 요약되어 있습니다. 전원이 공급되는 작동과 전원이 공급되지 않는 작동이라는 이 한 가지 구분이 이 두 장치 간의 적용 경계를 정의합니다. 두 구성 요소 모두 배전 변압기에 나타나지만, 특정 아크 차단 메커니즘을 통합하여 전류를 안전하게 차단하는 와 달리 무전압 탭 체인저는 활성 전기 부하를 차단하는 물리적 기능이 완전히 결여되어 있습니다.

이러한 아크 완화 기능이 없기 때문에 변압기에 전원이 공급되는 상태에서 이 장치를 작동하면 제어되지 않은 거대한 전기 아크가 발생합니다. 부하가 걸린 상태에서 오프 회로 탭 체인저를 작동하면 접점이 손상되고 내부 변압기 고장의 위험이 있습니다. 따라서 안전한 작동을 위해서는 현장 직원이 전압 비율을 기계적으로 조정하기 전에 변압기의 전원이 완전히 차단되고 접지되었는지 물리적으로 확인해야 합니다.

작동 원리: 회전율 수정하기

오프 회로 탭 체인저의 기본 원리는 변압기 권선의 물리적 활성 턴 수를 변경하는 것입니다. 이 장치는 턴 비율을 변경하여 2차 출력 전압을 그리드 요구 사항에 맞게 효과적으로 높이거나 낮추며, 변압기가 오프라인 상태가 된 후에 이 조정을 엄격하게 수행합니다.

트랜스포머 탭의 역할

변압기는 1차 전압과 2차 전압의 비율이 전선 회전 비율에 정비례하는 전자기 유도에 의해 작동합니다. 전압을 조정하기 위해 제조업체는 권선의 여러 섹션에서 물리적 연결 지점인 “탭'을 가져옵니다. 대부분의 배전 변압기에서 이러한 탭은 고전압(HV) 권선에 위치합니다. HV 권선은 훨씬 적은 전류를 전달하기 때문에 탭 메커니즘을 HV 측에 배치하는 것은 근본적인 엔지니어링 선택입니다. 예를 들어, 15kV 1차 권선은 50A를 전달하는 반면 400V 2차 권선은 1800A 이상을 전달할 수 있습니다. 이러한 낮은 전류를 관리하면 금속 접점의 필요한 물리적 크기를 크게 줄이고 기계 부품에 대한 장기적인 열 스트레스를 최소화할 수 있습니다.

접점의 기계적 브리징

탭 체인저의 기계적 작동은 이러한 권선 연결부를 단계별로 물리적으로 구조화하여 연결하는 것입니다. 외부 핸들이 회전하면 절연된 중앙 샤프트가 스프링이 장착된 구리 또는 황동 브릿지로 구성된 움직이는 접점 세트를 구동합니다. 이러한 움직이는 접점은 탭 리드에 연결된 고정된 고정 접점을 가로질러 미끄러지거나 제자리로 굴러 들어갑니다. 표준 배전 탭 체인저는 5가지 작동 위치를 제공합니다. 이러한 위치는 권선의 서로 다른 세그먼트에 해당합니다. 접점 브리지를 이동하면 활성 전기 회로에서 구리 또는 알루미늄 코일의 특정 턴을 효과적으로 포함하거나 제외할 수 있습니다.

전압 출력 계산 기본 사항

2차 전압은 결합된 1차 턴의 정확한 수에 따라 달라지므로 선택한 탭 위치에 따라 출력을 직접 계산할 수 있습니다. 대부분의 오프 회로 탭 체인저는 일반적으로 단계당 2.5%의 균일한 전압 조정 기능을 제공합니다.

이 관계는 핵심 트랜스포머 방정식으로 정의됩니다: V_S = V_P × (N_S / N_P) 여기서 V는 전압을, N은 활성 턴 수를, 첨자 S와 P는 보조와 주를 나타냅니다.

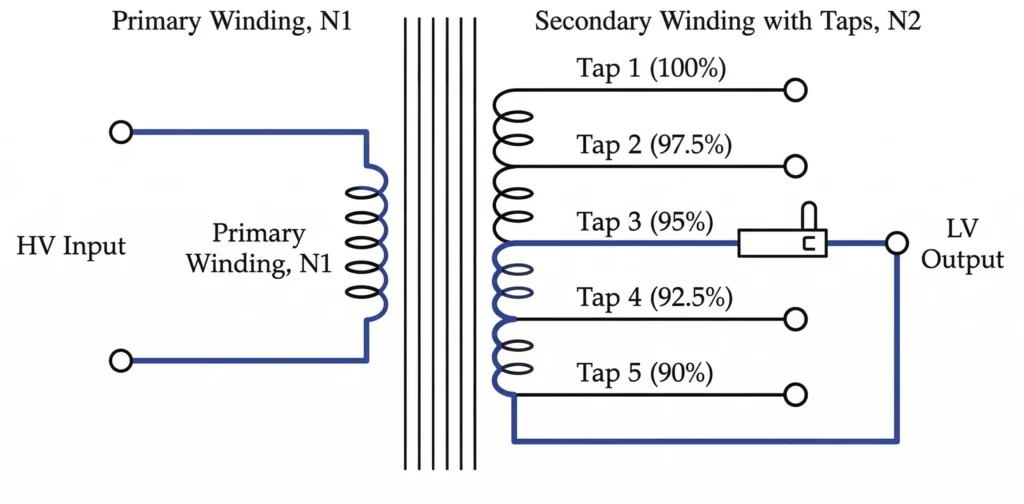

표준 5위치 탭 체인저의 경우, 일반적으로 전기 구성은 다음과 같습니다:

• 위치 1: +5.0%(최대 1차측 턴 맞물림, 최저 2차측 전압 출력)
• 위치 2: +2.5%
• 위치 3: 공칭(0% 조정)
• 위치 4: -2.5%
• 위치 5: -5.0%(최소 1차측 턴 맞물림, 최고 2차측 전압 출력)

이 표준화된 단계 구성은 종종 표준 유틸리티 요구 사항[권위 있는 링크 소스 필요]의 적용을 받습니다: IEEE Std C57.12.00 액체 침지 배전 변압기에 대한 일반 요구 사항]을 통해 네트워크 운영자는 장거리 배전 피더에서 예측 가능한 전압 강하를 안정적으로 보정할 수 있습니다.

[전문가 인사이트: 필드 탭 선택]

• 커미셔닝 기준선: 현장 설치 시 항상 사전 통전 탭 위치를 기록하고 계산된 로컬 그리드 전압 프로파일과 일치하는지 확인하세요.
• 시즌 조정 없음: 이러한 장치는 일일 또는 계절별 전압 조정용으로 설계되지 않았으며, 과도한 기계적 순환은 내부 접점 무결성을 저하시킵니다.
• 비율 확인: 탱크를 밀봉하고 전원을 공급하기 전에 모든 단계에서 변압기 회전율(TTR) 테스터를 사용하여 기계식 브리지가 제대로 장착되었는지 확인합니다.

내부 역학: 선형 대 로터리 구성

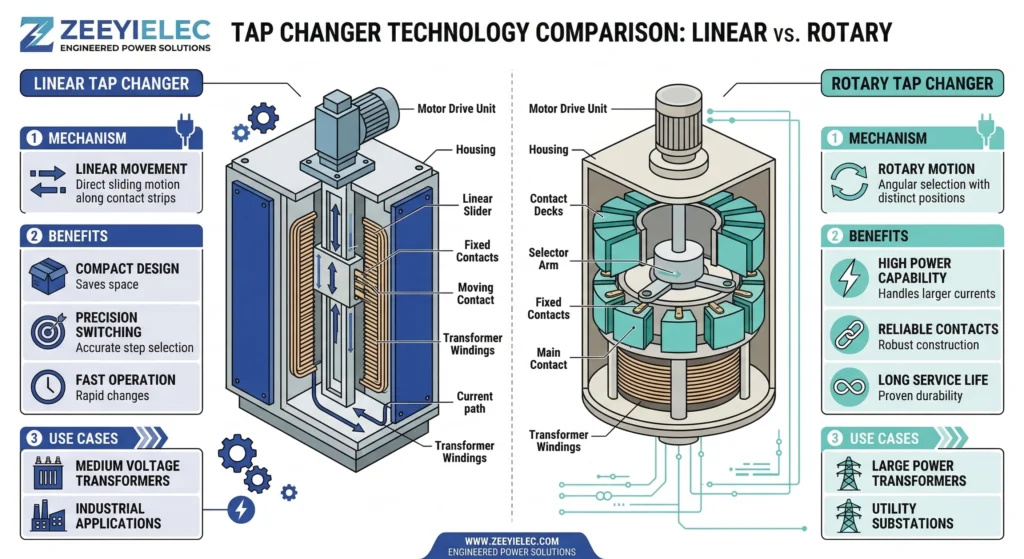

오프 회로 탭 체인저는 구성 가능한 구조로 제조되며, 특히 리니어 및 로터리 유형이 대표적입니다. 이러한 기계적 구성 중 선택은 변압기 탱크의 내부 공간 제약, 권선 리드 라우팅 및 전환되는 위상 수에 따라 크게 달라집니다. 두 구조 유형은 동일한 기본 전기적 결과를 달성하도록 설계되었지만 완전히 다른 동작 경로를 통해 접점의 물리적 연결을 달성합니다. 또한 두 가지 모두 엄격한 기계적 내구성 및 열 요구 사항을 준수해야 합니다[검증 표준: 오프 회로 탭 체인저 접점 저항 및 기계적 작동 주기에 대한 IEC 60214-1 요구 사항].

리니어 탭 체인저

선형 또는 슬라이딩 탭 체인저는 직선적인 기계적 동작을 통해 작동합니다. 절연 막대 또는 나사식 랙 앤 피니언 메커니즘이 고정된 탭 스터드 열을 가로질러 전도성 브리지를 선형으로 움직입니다.

이 디자인은 코일 실린더 바로 옆에 수직으로 장착할 수 있어 공간 효율성이 매우 높습니다. 일반적으로 표준 고압 배전 애플리케이션에서 63A 또는 125A의 연속 정격 전류를 처리합니다. 현장 설치 관점에서 볼 때 단상 극 장착형 변압기에는 선형 설계가 선호됩니다. 간단한 수직 작동은 상단 커버에 장착된 작동 핸들과 완벽하게 정렬되어 내부 기계적 연결을 단순화하고 유지보수 조정 중에 작동 막대가 묶이거나 걸리는 위험을 최소화합니다.

로터리 탭 체인저

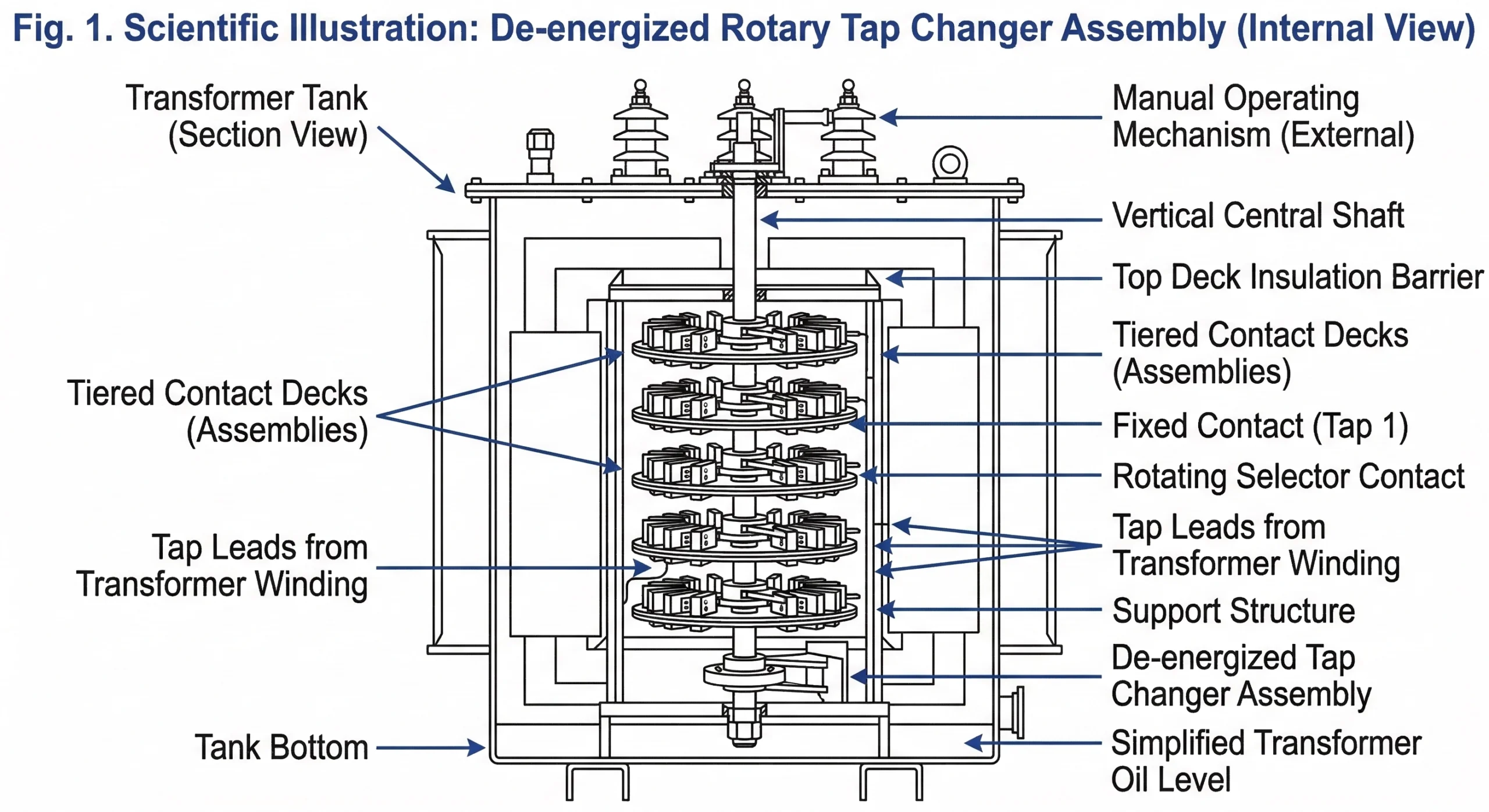

회전식 또는 원형 탭 체인저는 중앙 절연 구동축을 중심으로 고정된 원형 반경에 고정 탭 접점을 배열합니다. 외부 핸들을 돌리면 이 샤프트가 회전하면서 스프링이 장착된 움직이는 접점이 고정된 스터드에서 다음 스터드로 이동합니다.

이 구성은 3상 배전 변압기의 표준 선택입니다. 확장된 단일 중앙 샤프트는 각 위상마다 하나씩 3개의 개별 스택형 접점 데크를 동시에 쉽게 구동할 수 있습니다. 움직이는 접점이 고정된 스터드에 대해 회전하면서 닦아내는 동작은 유전체 오일에 국부적으로 쌓인 탄소나 산화를 제거하는 자체 청소 메커니즘으로 작용하여 상당한 기술적 이점을 제공합니다.

일반적으로 위상당 500μΩ 이하의 초저접촉 저항을 유지하는 것이 매우 중요합니다. 접촉 저항이 상승하면 결과적으로 I²R 손실은 국부적인 가열을 유발하고 주변 절연 오일을 잠재적으로 저하시킬 수 있습니다.

공장 조립 및 현장 검사 시 로터리 스위치는 멀티 데크 샤프트의 정밀한 수직 정렬이 필요합니다. 적층된 위상 데크에 고르지 않은 토크가 가해지거나 뒤틀림이 발생하면 상단 데크가 잠기고 안전한 위치를 표시하더라도 기계적 변형으로 인해 하단 데크에 불완전하게 장착될 수 있습니다. 이러한 정렬 불량으로 인해 고저항 부분 접촉이 발생하여 전원이 공급되면 빠르게 열 고장으로 이어질 수 있습니다.

절대 규칙: 무전원 작동만 가능

중대한 경고: 오프 회로 탭 체인저는 엄밀히 말해 전원이 차단된 스위칭 장치입니다. 변압기에 부하가 걸린 상태에서 탭 체인저 핸들을 조작하거나 2차 부하 없이 자화만 된 상태에서 조작하면 치명적인 장비 고장, 심각한 오일 오염 및 현장 직원에게 심각한 안전 위험을 초래할 수 있습니다.

아크 중단의 물리학(이것이 실패하는 이유)

부하 스위칭이 엄격히 금지되는 이유를 이해하려면 현장 엔지니어는 전기 접점 분리의 물리학을 살펴봐야 합니다. 스위칭 장치가 활성 전류를 차단하면 분리 접점 사이의 유전체가 파괴되어 고온 플라즈마 아크가 형성됩니다.

부하 차단 스위치는 이러한 현상을 처리하도록 특별히 설계되었습니다. 스프링이 장착된 퀵 메이크/퀵 브레이크 메커니즘, 아크 소호 재료 또는 진공 차단기를 통합하여 밀리초 이내에 아크를 늘리고, 냉각하고, 소멸시킵니다. 반대로 오프 회로 탭 체인저에는 이러한 아크 완화 기능이 전혀 없습니다. 움직이는 접점은 작업자의 손이 수동으로 회전하는 속도에 따라 천천히 움직입니다.

인접한 탭 스터드 사이의 물리적 간격이 표준 전압 등급에 따라 5mm에서 12mm에 불과할 정도로 매우 작기 때문에 느리게 움직이는 접점 브리지는 연속적이고 지속적인 아크를 그립니다. 유전체 광유에서 이 냉각되지 않은 전기 아크의 핵심 온도는 5,000°C를 빠르게 초과할 수 있습니다.

오작동으로 인한 실제 결과

현장 조건에서 이 절대적인 규칙을 무시하면 즉각적이고 파괴적인 결과를 초래합니다. 지속적인 아크가 주변 변압기 오일을 기화시키면 대량의 가연성 가스(주로 수소와 아세틸렌)가 발생합니다. 이러한 급격한 가스 발생은 밀폐된 변압기 탱크 내부에 심각한 압력 스파이크를 일으킵니다. 갑작스러운 압력이 변압기 압력 완화 장치의 배출 용량을 초과하면 탱크가 파열되거나 변형될 수 있습니다.

치명적인 탱크 고장이 발생하기 전에 아크가 자체 소화되더라도 내부 손상은 돌이킬 수 없습니다. 극심한 열은 황동 또는 구리 접점을 녹여 저저항 브리징에 필요한 정밀하게 가공된 표면을 파괴합니다. 또한 아크는 절연 오일을 심하게 탄화시킵니다.

이 탄소 미립자 물질은 탱크 전체에 퍼져 오일의 절연 파괴 전압을 크게 낮추고(종종 최소 작동 임계값인 30kV 이하로 떨어뜨림) 셀룰로오스 종이 절연체를 코팅합니다. 오일이 심하게 탄화되고 접점이 움푹 패이면 내부 저항이 급증하고 ΔT(온도 상승)가 가속화되며 일반적으로 전체 변압기를 서비스에서 제거하여 비용이 많이 드는 정밀 점검을 실시해야 합니다.

[전문가 인사이트: 안전 및 검증 프로토콜]

• 로또 시행: 외부 핸들의 물리적 잠금 장치 조항은 엄격한 잠금/태그아웃 절차에 통합되어 전원이 공급되는 스위칭을 절대적으로 방지해야 합니다.
• 보조 점검: 손잡이의 잠금 상태에만 의존하지 말고, 작업자는 기계적 조작을 시작하기 전에 항상 변압기 부싱에 전압이 없는지 테스트해야 합니다.
• 진단 오일 샘플링: 현장에서 사고로 인한 저부하 스위치가 의심되는 경우 즉시 용존 가스 분석(DGA) 샘플을 채취하여 활성 아크를 나타내는 아세틸렌 및 수소 수치가 상승했는지 확인합니다.

현장 설치 및 운영 인터페이스

오프 회로 탭 체인저의 접촉 메커니즘은 변압기의 절연유 내부에 잠겨 있지만 작동 인터페이스는 탱크 외부에 있는 현장 직원이 계속 접근할 수 있어야 합니다. 내부 유체와 외부 환경 사이의 이 경계의 무결성은 변압기의 전체 작동 수명에 중요한 요소입니다.

탱크 마운팅 및 씰링

탭 체인저 샤프트는 정밀하게 가공된 마운팅 보스를 통해 변압기 탱크 벽 또는 상단 커버를 관통합니다. 이 관통부를 보호하려면 일반적으로 고온 NBR(니트릴 부타디엔 고무) 또는 Viton O-링을 사용하는 견고한 씰링 기술이 필요합니다.

열악한 현장 조건에서 이러한 씰은 겨울철 환경의 -40°C부터 여름철 피크 부하 시 +105°C를 초과하는 작동 오일 온도까지 극심한 온도 변동을 견뎌내야 합니다. 자외선 노출 또는 부적절한 설치 토크(일반적으로 플랜지 설계에 따라 15~25N-m 필요)로 인해 씰링 글랜드의 성능이 저하되면 습기 유입이 불가피하게 됩니다.

손상된 탭 체인저 씰을 통해 미량의 물이라도 유입되면 절연유의 절연 내력이 급격히 저하되어 상간 결함의 위험이 심각하게 높아집니다. 완벽한 환경 밀봉에 대한 강조는 탱크 외부에 설치하거나 다운스트림 네트워크 연결을 지정할 때와 마찬가지로 여기에서도 중요합니다.

핸들 작동 및 위치 확인

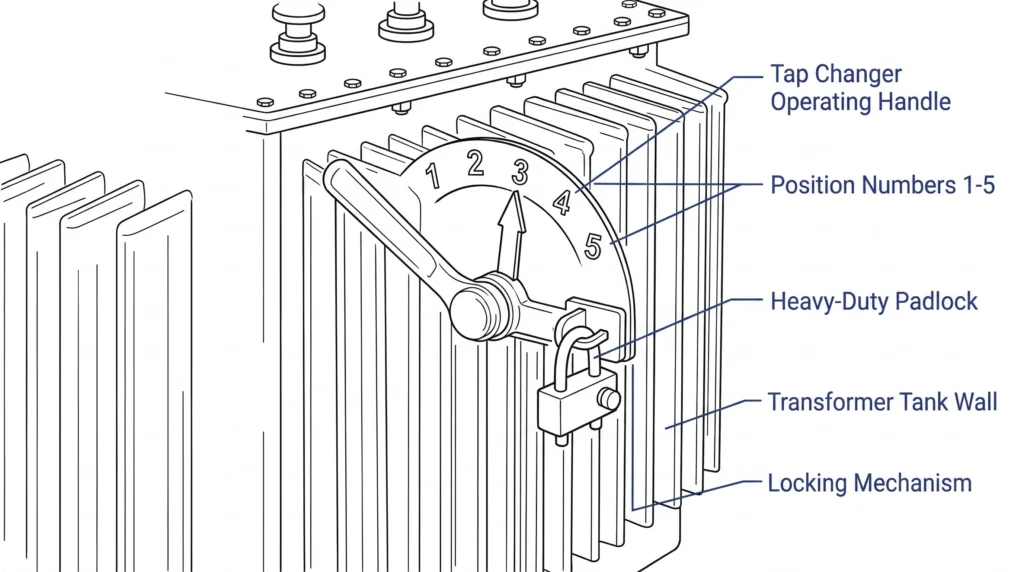

외부 작동 손잡이에는 일반적으로 1부터 5까지 번호가 매겨진 눈에 잘 띄는 위치 표시판과 기계식 위치 지정 핀이 장착되어 있습니다. 현장 조정 시 기술자는 스프링이 장착된 핸들을 바깥쪽으로 당겨 잠금 핀을 풀고 새로운 원하는 위치로 돌린 다음 핀이 해당 디텐트 구멍에 완전히 끼워지도록 해야 합니다.

중요한 현장 설치 인사이트는 이 착석 프로세스를 물리적으로 검증하는 것입니다. 숙련된 라인맨은 단순히 시각적인 정렬에만 의존하지 않고 핸들이 물리적으로 제자리에 단단히 “딸깍” 고정되는지 확인합니다. 위치 지정 핀이 디텐트 외부에 있는 경우 두 탭 위치 사이의 이동 중에 내부 접점이 중단될 수 있습니다. 재전원 시 이러한 부동 접점 시나리오는 고저항 병목 현상 또는 부분 개방 회로를 생성하여 즉시 강렬한 국부적 발열을 발생시키고 빠른 고장으로 이어질 수 있습니다. 교육을 받지 않은 직원의 무단 또는 우발적 작동을 방지하기 위해 핸들 어셈블리에는 거의 보편적으로 물리적 잠금 장치가 포함되어 있어 장치를 시운전 상태에서 엄격하게 고정합니다.

조달을 위한 기술 사양

배전 변압기 제조를 위한 오프 회로 탭 체인저를 지정할 때 조달 팀은 부품의 기능을 운영 환경에 맞게 정확하게 조정해야 합니다. 불완전한 사양은 조립 중 액세서리 불일치 및 생산 지연의 상당 부분을 차지합니다.

중요 전기 매개변수

탭 체인저는 변압기의 최대 설계 정격과 일치하거나 이를 초과해야 합니다.

표준 유틸리티 및 산업용 애플리케이션에는 정확한 전압 등급이 필요하며, 일반적으로 15kV, 25kV 또는 35kV 구성으로 제공됩니다. 또한 연속 전류 정격은 엄격하게 정의되어야 하며, 표준 배전 용량은 일반적으로 63A 또는 125A로 설정됩니다. 또한 엔지니어는 단락 내성 기능을 검증하여 고정 및 이동 접점이 극한의 I²용접 없이 다운스트림 장애 발생 시 열 응력을 견딜 수 있습니다.

기계적 및 재료 요구 사항

전기적 한계 외에도 물리적 설치 공간이 설치 가능성을 결정합니다. 조달 시 선형 또는 회전식 구성이 내부 탱크 간격에 맞는지 여부를 명시해야 합니다. 또한 내부 와인딩 리드에 필요한 정확한 위상 간 간격(예: 100mm 또는 150mm)을 정의해야 합니다. 현장 조립의 관점에서 외부 핸들 샤프트 길이를 특정 탱크 벽 두께에 맞게 맞춤화해야 로케이팅 핀이 장착 플랜지에 걸리지 않고 단단히 고정됩니다.

자재 명세서를 마무리하고 정확한 모델 매칭이 필요한 경우 ZeeyiElec은 포괄적인 OEM/ODM 엔지니어링 지원과 빠른 기술 대응을 제공합니다. 당사를 통해 프로젝트 사양 및 기술 도면을 제출하여 소싱을 간소화하고 생산 실행에 적합한 변압기 액세서리를 확보하세요.

자주 묻는 질문

변압기에 전원이 공급되는 동안 오프 회로 탭 체인저를 작동할 수 있나요?

아니요, 오프 회로 탭 체인저는 변압기가 모든 전원으로부터 완전히 분리된 상태에서만 엄격하게 작동해야 합니다. 부하 상태에서 작동하면 심각한 내부 아크가 발생하여 절연 오일이 급격히 저하되고 변압기에 치명적인 고장이 발생할 수 있습니다.

탭 단계당 일반적인 전압 조정 범위는 어떻게 되나요?

대부분의 표준 배전 변압기에는 일반 계통 조건에서 단계별로 2.5%씩 전압을 조정하는 5포지션 탭 체인저가 있습니다. 이는 일반적으로 공칭 전압 정격에서 +/- 5%의 총 조정 범위를 제공하지만, 특정 유틸리티 요구 사항에 따라 맞춤형 구성이 필요할 수 있습니다.

탭 체인저 손잡이는 일반적으로 어디에 있나요?

조작 핸들은 대부분 변압기 탱크 벽이나 상단 커버의 외부에 장착되어 있어 메인 탱크를 열지 않고도 접근할 수 있습니다. 일반적으로 교육을 받지 않은 사람이 무단으로 조작하거나 실수로 조작하는 것을 방지하기 위해 물리적 자물쇠 또는 기계식 위치 지정 핀으로 고정합니다.

오프 회로 탭 체인저는 얼마나 자주 작동해야 하나요?

일반적인 유틸리티 운영에서 탭 체인저는 매우 드물게 조정되며, 일반적으로 초기 현장 시운전 중 또는 로컬 그리드 전압 프로파일에 중대한 영구적 변화가 발생하는 경우에만 조정됩니다. 반복적인 기계적 순환은 수중 접점의 마모를 가속화하므로 매일 또는 계절별 전압 조정용으로 설계되지 않았습니다.

탭 체인저가 위치 사이에 방치되면 어떻게 되나요?

지정된 탭 위치 사이에 메커니즘을 매달아두면 권선의 일부가 개방 회로로 남거나 오일 내부에 높은 저항의 부분 접촉이 발생할 수 있습니다. 전원이 공급되면 즉시 변압기 코어와 권선에 국부적인 과열, 심한 아크 및 심각한 열 손상을 일으킬 수 있습니다.

오프 회로 탭 체인저와 부하 차단 스위치의 차이점은 무엇인가요?

둘 다 배전 변압기에 장착된 스위칭 장치이지만 부하 차단 스위치는 시스템에 전원이 공급되는 동안 전류를 안전하게 차단하도록 설계되었습니다. 반면, 오프 회로 탭 체인저는 단순히 내부 권선 연결을 변경하여 전압을 조정하고 활성 부하를 차단하는 데 필요한 아크 차단 기능이 부족합니다.
