냉수축 대 열수축: 엔지니어링 선택 프레임워크

케이블 종단 및 접합부는 모든 배전 시스템에서 중요한 신뢰성 지점을 나타냅니다. 이러한 인터페이스에서 절연이 실패하면 성가신 정전부터 치명적인 장비 손상까지 다양한 결과가 초래됩니다.

케이블 액세서리 시장에는 냉수축과 열수축이라는 두 가지 기술이 지배적입니다. 두 기술 모두 케이블 연결 지점에서 절연 무결성을 복원하고 환경을 밀봉한다는 동일한 기본 목표를 달성합니다. 그러나 두 기술은 근본적으로 다른 메커니즘을 통해 이를 달성하며, 서로 다른 재료를 사용하고, 서로 다른 설치 기술이 필요합니다.

둘 중 하나를 선택하는 것은 “더 좋다” 또는 “나쁘다”의 문제가 아닙니다. 엔지니어링적으로 올바른 선택은 전압 등급, 설치 환경, 운영 조건 및 프로젝트 경제성에 따라 달라집니다.

이 프레임워크는 특정 애플리케이션에 적합한 기술을 매칭하는 데 필요한 기술 비교 및 결정 기준을 제공합니다. 메커니즘 차이, 재료 특성, 설치 현실, 장기적인 성능을 검토하고 궁극적으로 실제 프로젝트에 적용할 수 있는 선택 매트릭스를 제공합니다.

냉수축과 열수축: 비교 개요

선택 시 콜드 수축 케이블 액세서리 또는 열 수축 케이블 액세서리 고압 애플리케이션의 경우, 이 비교는 설치 효율성, 장기 신뢰성 및 총 소유 비용에 영향을 미치는 근본적인 엔지니어링 결정을 나타냅니다.

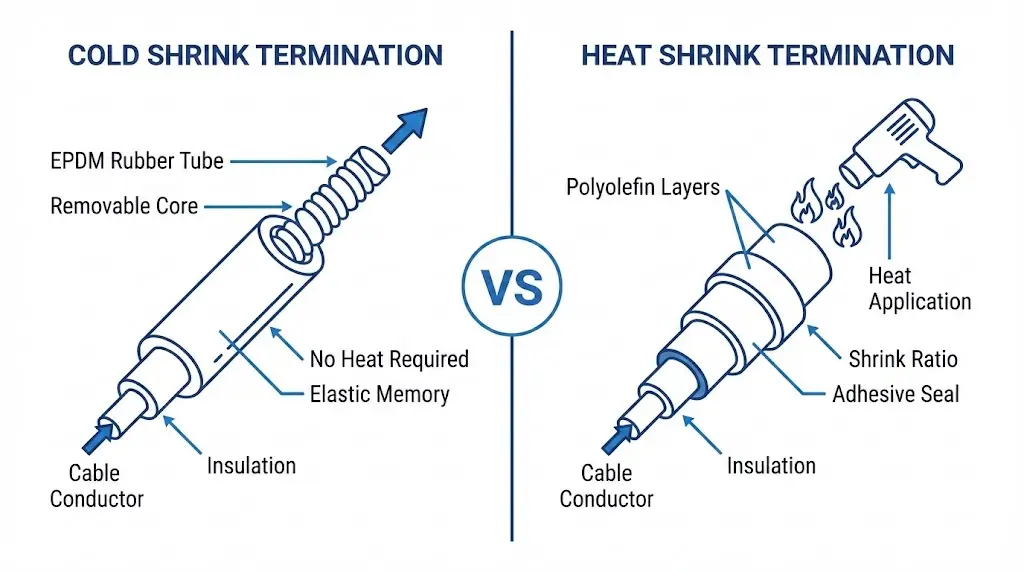

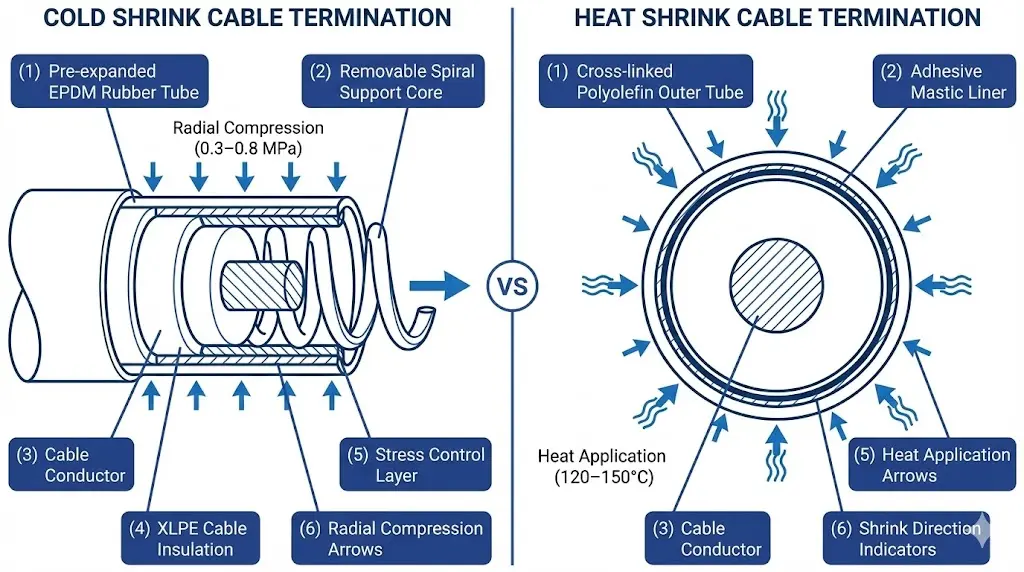

콜드 수축 기술 는 일반적으로 EPDM(에틸렌 프로필렌 디엔 모노머) 고무로 제조된 미리 늘어난 엘라스토머 튜브를 사용하며, 탈착식 플라스틱 코어로 확장된 상태를 유지합니다. 설치 중에 기술자는 준비된 케이블 위로 어셈블리를 밀어 넣고 코어를 제거합니다. 튜브는 저장된 탄성 에너지를 통해 수축하여 케이블 인터페이스에 대해 0.3-0.8 MPa의 지속적인 반경 방향 압력을 생성합니다. 이를 통해 외부 에너지 입력 없이도 안정적인 전기적 스트레스 제어 및 습기 밀봉이 가능합니다.

열 수축 기술 은 가교 폴리올레핀 소재를 제어된 제조 공정을 통해 팽창 및 “동결'시킨 소재를 사용합니다. 적용하려면 히트 건이나 토치를 사용하여 재료를 120~150°C로 가열하여 분자 이완을 일으켜 원래 치수로 수축시켜야 합니다. 그런 다음 열 활성화된 접착 라이너가 흐르고 접착되어 환경 씰을 만듭니다.

이러한 기술 간의 선택은 주변 온도 제약, 사용 가능한 설치 시간, 인력의 기술 수준, 장기 유지보수 접근성 등 네 가지 주요 요소에 따라 달라집니다.

소재 속성 및 성능 특성

근본적인 재료의 차이를 이해하는 것이 현장에서의 장기적인 신뢰성을 결정합니다. 150개 이상의 산업 설비에서 고압 케이블 액세서리에 대한 엔지니어링 결정에 영향을 미치는 성능 특성은 뚜렷합니다.

콜드 수축 재료-EPDM 고무 및 실리콘 고무 화합물 - 탈착식 코어 메커니즘을 통해 저장된 탄성 에너지를 유지하여 케이블 인터페이스에 지속적인 반경 방향 압력을 전달합니다. EPDM 컴파운드는 일반적으로 10¹⁵ Ω-cm 이상의 체적 저항과 표준 등급의 경우 -40°C ~ +90°C의 작동 온도 범위를 나타냅니다.

열 수축 재료-방사선 가교 폴리올레핀은 뛰어난 내화학성과 기계적 보호 기능을 제공합니다. 일반적인 수축 비율은 2:1에서 4:1까지이며, 유전체 강도 값은 20-28kV/mm로 케이블 조인팅 애플리케이션의 응력 제어에 적합합니다.

IEC 60502-4에 따르면, 6-36kV 정격 압출 절연 케이블용 액세서리는 1.5 × U₀에서 5pC 미만의 부분 방전 수준을 입증해야 합니다. 두 기술 모두 올바르게 설치하면 이러한 요구 사항을 충족하지만 설치 기술 요구 사항은 크게 다릅니다.

[전문가 인사이트: 자료 선택 고려 사항]

• EPDM 고무는 안정적인 열 프로파일로 지하 설치에서 20년이 지난 후에도 90% 이상의 탄성을 유지합니다.
• 실리콘 기반 콜드 수축은 실외 종단을 위한 우수한 자외선 저항성을 제공하지만 EPDM 동급 제품보다 30~40% 더 비쌉니다.
• 접착식 열 수축은 2차 수분 장벽을 제공하지만 성능 저하 없이 접착을 활성화하려면 정밀한 가열이 필요합니다.
• 90°C 연속 작동을 초과하는 설치의 경우, 재료 등급 사양을 확인하십시오 - 표준 EPDM은 실리콘 화합물로 업그레이드해야 할 수 있습니다.

설치 요구 사항 및 현장 제약 조건

설치 현실은 종종 이론적인 재료적 장점보다 우선합니다. 현장 조건에 따라 어떤 기술이 수십 년 동안 안정적으로 작동하는지가 결정됩니다.

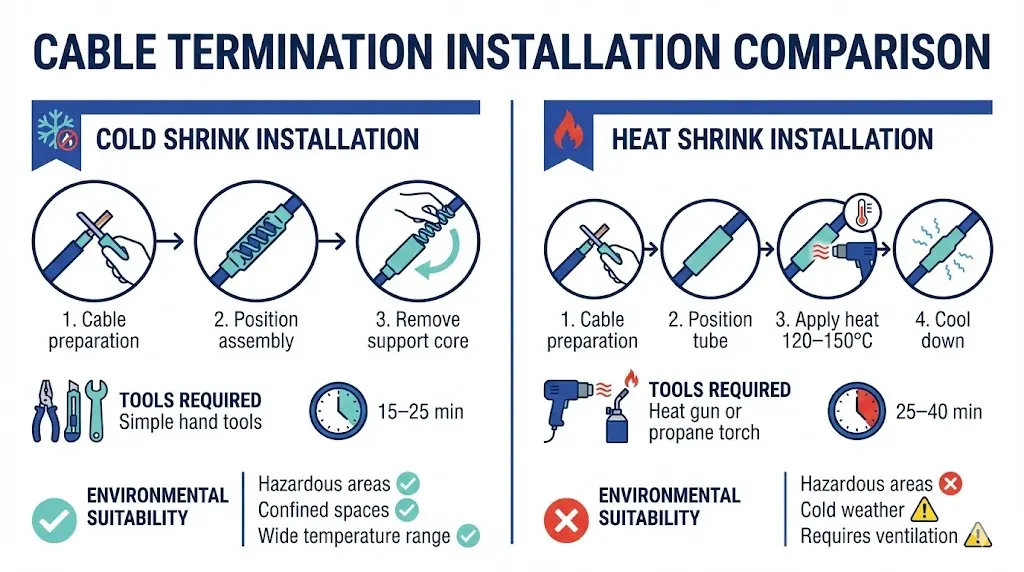

콜드 수축 설치 외부 열원이 필요하지 않습니다. 기술자는 케이블 표면을 준비하고 미리 확장된 어셈블리를 배치한 다음 연속적인 나선형 동작으로 지지 코어를 제거합니다. 일반적인 설치 시간은 중전압 종단의 경우 15-25분 정도 소요됩니다. 이 프로세스는 -20°C ~ +55°C의 주변 온도 범위에서 수정 없이 효과적으로 작동합니다.

이러한 화염이 없는 특성으로 인해 IEC 60079(폭발성 대기)에 따라 분류된 위험 장소 또는 환기로 인해 토치 사용이 제한되는 밀폐된 공간에서는 콜드 수축을 의무적으로 사용해야 합니다. 석유화학 시설, 지하 저장고, 해양 플랫폼에서는 이러한 이유로 콜드 수축을 일상적으로 지정하고 있습니다.

열 수축 설치 제어된 열 적용이 필요합니다. 고르지 않은 가열은 불완전한 회복을 유발하여 유전체 성능을 저하시키는 공극을 만듭니다. 숙련된 설치자는 토치 거리와 이동 속도를 일정하게 유지하면서 한쪽 끝에서 체계적으로 작업합니다. 설치 시간은 일반적으로 예열 및 냉각 시간을 포함하여 25~40분 정도 소요됩니다.

최소 주변 온도 제한이 적용됩니다. 대부분의 열 수축 제품은 적절한 복구를 위해 +5°C 이상이 필요합니다. 추운 날씨에 설치하는 경우 작업 공간을 추가로 난방해야 하므로 복잡성과 시간이 추가됩니다.

문서화된 한 사례에서는 지하 주거용 배전을 위해 열 수축에서 냉 수축으로 전환한 유틸리티가 첫해에 설치 콜백이 40% 감소했으며, 주로 제한된 받침대 인클로저에서 불완전한 열 수축 복구로 인한 장애를 제거했다고 보고했습니다.

장기적인 성능 및 신뢰성 요인

두 기술 모두 제대로 설치하면 안정적인 서비스를 제공합니다. 특히 열 순환 및 환경 스트레스 상황에서 장기간 운영되는 경우 성능 차이가 나타납니다.

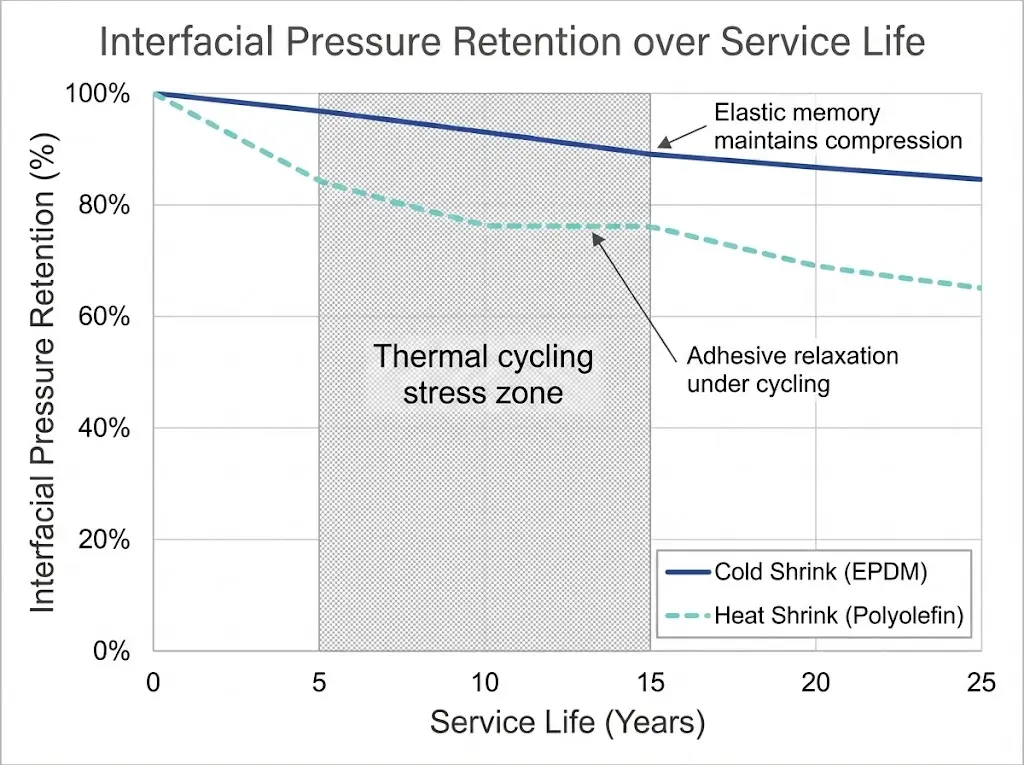

계면 압력 유지 는 시간이 지남에 따라 기술을 차별화합니다. 냉수축 엘라스토머는 소재 고유의 탄성을 통해 지속적인 방사형 압축을 유지합니다. 열 수축은 초기 수축 맞춤과 접착 결합에 의존합니다. 다양한 부하를 제공하는 케이블에서 일반적으로 반복되는 열 순환에서 탄성 중합체 냉수축은 인터페이스 무결성을 유지하면서 도체의 팽창과 수축을 수용합니다.

15개 kV 배전 네트워크에 대한 10년간의 현장 데이터에 따르면 동일한 서비스 조건에서 냉수축 종단의 연간 고장률은 0.3%인 반면 열수축의 경우 0.8%로 나타났습니다. 이 차이는 열 순환 빈도가 높은 설비에서 증폭되었습니다.

습기 침투 저항 설치 품질에 따라 크게 달라집니다. 냉수축의 지속적인 방사형 압력은 경미한 케이블 움직임을 수용하는 자가 치유 씰을 생성합니다. 열수축 접착 라이너는 초기 씰링은 우수하지만 설치 후의 움직임은 결합이 분리될 가능성이 있어 수용할 수 없습니다.

[전문가 인사이트: 현장 성능 관찰]

• 매일 40°C 이상의 열 순환은 열 수축 접착제의 열화를 가속화합니다 - 태양광 발전소 집열기 회로의 냉수축을 고려하십시오.
• 수직 종단은 수평 종단과 다른 스트레스 패턴을 경험하며, 콜드 수축은 실외 라이저에서 중력 크리프 효과를 더 잘 처리합니다.
• 케이블-액세서리 인터페이스의 오염은 재료 결함보다 더 많은 고장의 원인 - 기술 선택보다 표면 처리 품질이 더 중요합니다.

엔지니어링 선택 프레임워크: 의사 결정 매트릭스

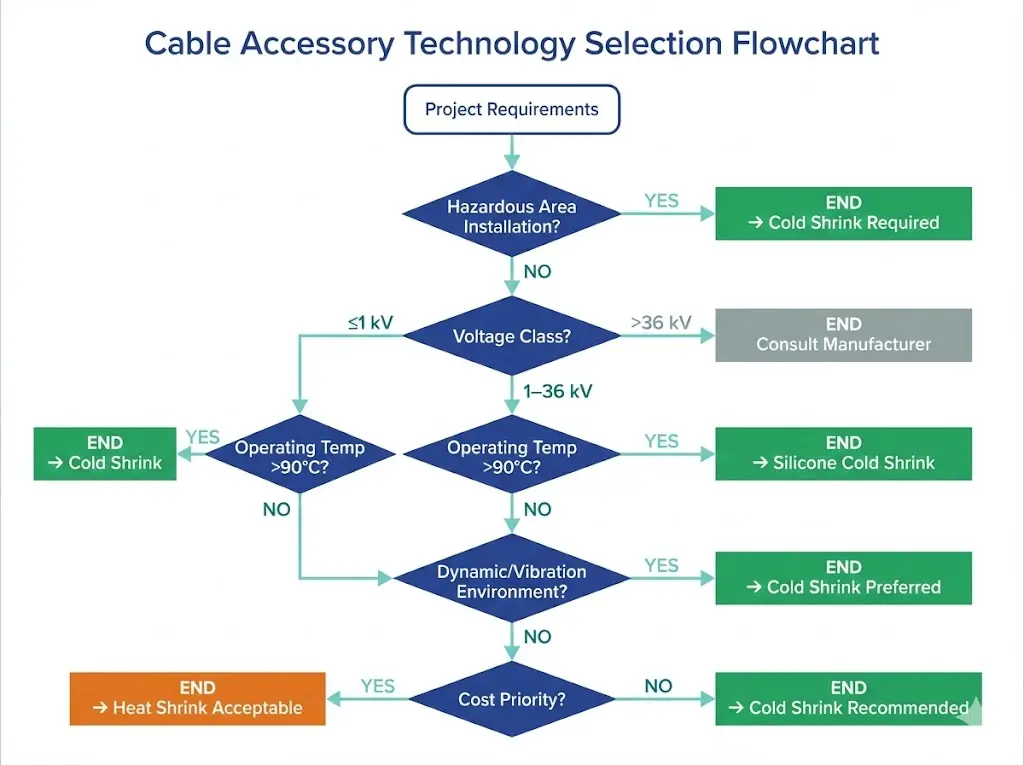

5가지 결정 요소에 대한 체계적인 평가를 통해 특정 프로젝트 요구 사항에 맞는 방어 가능한 기술을 선택할 수 있습니다.

요인 1: 설치 환경

방폭 지역(ATEX Zone 1/2, IECEx, NEC Class I Division 1/2)에서는 방염 설치가 필요하며, 냉간 수축은 사실상 필수입니다. 표준 산업 및 유틸리티 환경에서는 두 기술 모두 허용됩니다. 숙련된 인력이 있는 경우 통제된 작업장 환경에서는 열 수축의 경제성이 유리합니다.

요인 2: 전압 등급

저전압 애플리케이션(≤1kV)은 일반적으로 재료 비용에 따라 열 수축을 선호합니다. 중전압 애플리케이션(1~36kV)은 장기적인 신뢰성이 프리미엄 비용을 정당화하는 중요한 종단에 대해 냉수축을 지정하는 경우가 점점 더 많아지고 있습니다. 고전압 애플리케이션(>36kV)에는 특수 제품이 필요하므로 구체적인 권장 사항은 제조업체에 문의하세요.

요인 3: 작동 온도 프로파일

표준 작동 온도는 두 기술 모두에 적합합니다. 높은 연속 온도(90°C 이상)에서는 실리콘 기반 냉수축 또는 특수 열수축 등급이 필요합니다. 극한의 저온 설치 조건(-20°C 이하)에서는 열 수축 옵션이 제한될 수 있습니다.

요인 4: 기계적 환경

풍력 터빈, 모바일 장비, 진동에 노출되는 케이블 등 동적 애플리케이션은 콜드 수축의 탄성 컴플라이언스를 통해 이점을 얻을 수 있습니다. 움직임을 최소화하는 정적 설치에는 두 기술 모두 적합합니다.

요소 5: 총 비용 분석

열 수축은 종단당 자재 비용을 20-35% 낮춥니다. 냉간 수축은 설치 노동 시간을 약 30% 단축합니다. 재작업률은 현장 설치에서 냉간 수축을 선호합니다. 순 경제성은 프로젝트별 인건비 및 실패 비용 영향에 따라 달라집니다.
