부싱 웰과 부싱 바디: 변압기 시스템에서의 역할과 경계

배전 변압기 엔지니어링에서 부싱 웰과 부싱 본체(흔히 부싱 인서트 또는 일체형 부싱이라고도 함)의 구분은 유전체 안전과 시스템 모듈성 모두에 있어 기본이 됩니다. 이들은 함께 분리 가능한 절연 커넥터 시스템을 형성하여 오일이 주입된 장비에서 데드 프론트 작동을 가능하게 합니다. 이 모듈식 접근 방식은 영구 구조 하우징과 교체 가능한 전기 인터페이스를 분리하여 유틸리티 및 산업 배전 네트워크를 위한 유연한 프레임워크를 제공합니다.

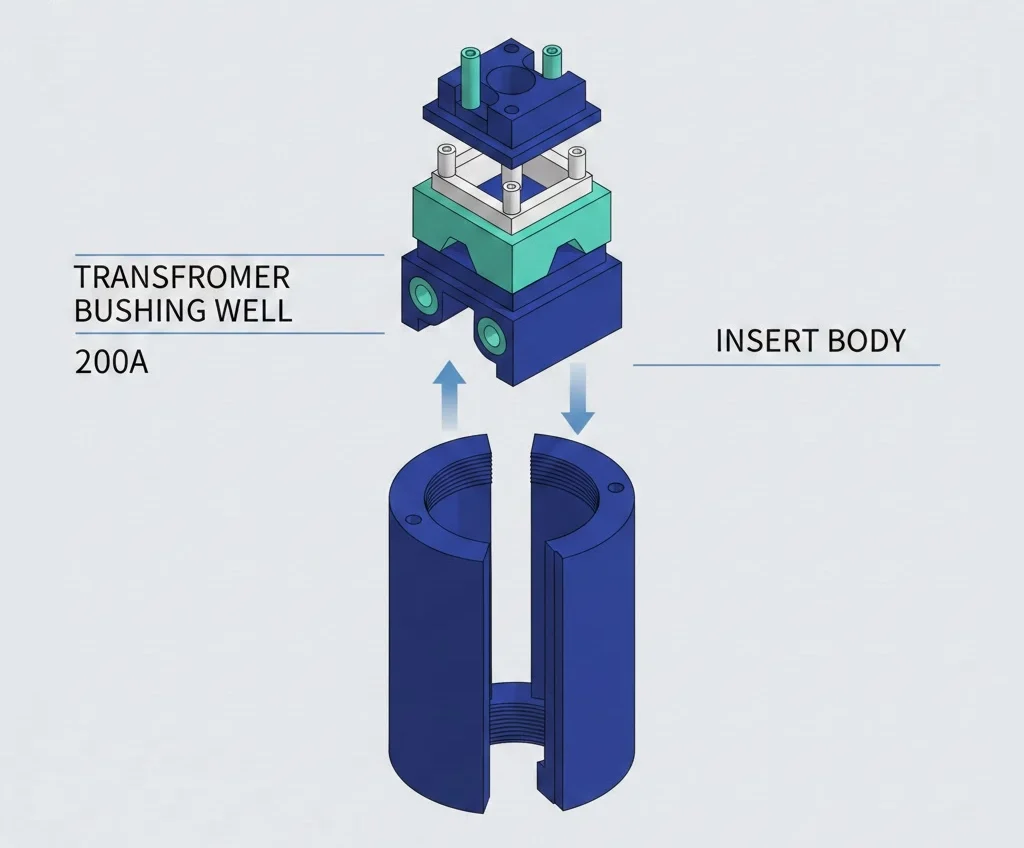

인터페이스 정의하기: 잘 장착된 부싱의 구조적 해부학

구조 하우징과 전기 인서트 사이의 경계는 패드 장착형 또는 변전소 변압기에서 중요한 접합부입니다.

부싱 우물: 암컷 리셉터클

부싱 웰은 변압기 탱크 벽에 영구적으로 장착되는 주요 구조 하우징 역할을 합니다. 주로 고급 에폭시 수지로 제조되며 다양한 유형의 인서트를 위한 범용 인터페이스를 제공합니다. 부싱 웰의 핵심 역할은 변압기 오일에 대한 밀폐를 유지하면서 부싱 본체와 간섭 없이 맞도록 설계된 캐비티를 제공하는 것입니다. 표준 변압기 액세서리 구성의 경우 우물에는 내부 리드에 직접 연결되는 구리 또는 황동 스터드가 바닥에 포함되어 있습니다.

부싱 바디: 수 인서트 및 컨덕터 경로

부싱 본체, 특히 부싱 웰 인서트-는 케이블 커넥터와 인터페이스하는 구성 요소입니다. 웰은 패시브 리셉터클인 반면, 본체는 액티브 유전체 구성 요소입니다. 여기에는 1차 도체와 부하 차단 변형의 경우 전류를 차단하는 데 필요한 아크 차단 재료가 포함되어 있습니다. 본체는 웰에 끼워져 있으며, 외부 표면이 웰의 내부 표면과 완벽하게 결합되어 에어 포켓을 제거해야 합니다.

기계식 씰링: 개스킷 및 잠금 메커니즘

이 두 구성 요소 사이의 경계는 단열 무결성이 가장 많이 테스트되는 곳입니다. 수명을 보장하기 위해 웰은 마운팅 플랜지와 고성능 개스킷(일반적으로 Buna-N 또는 탄화불소로 제작)을 사용하여 탱크에 볼트로 고정됩니다. 본체는 3/8″-16 UNC 나사산 연결을 사용하여 우물 바닥에 고정합니다. 이 기계적 커플링은 유전체 씰을 손상시키지 않으면서 케이블 조작 및 열 순환의 물리적 힘을 견뎌내야 합니다.

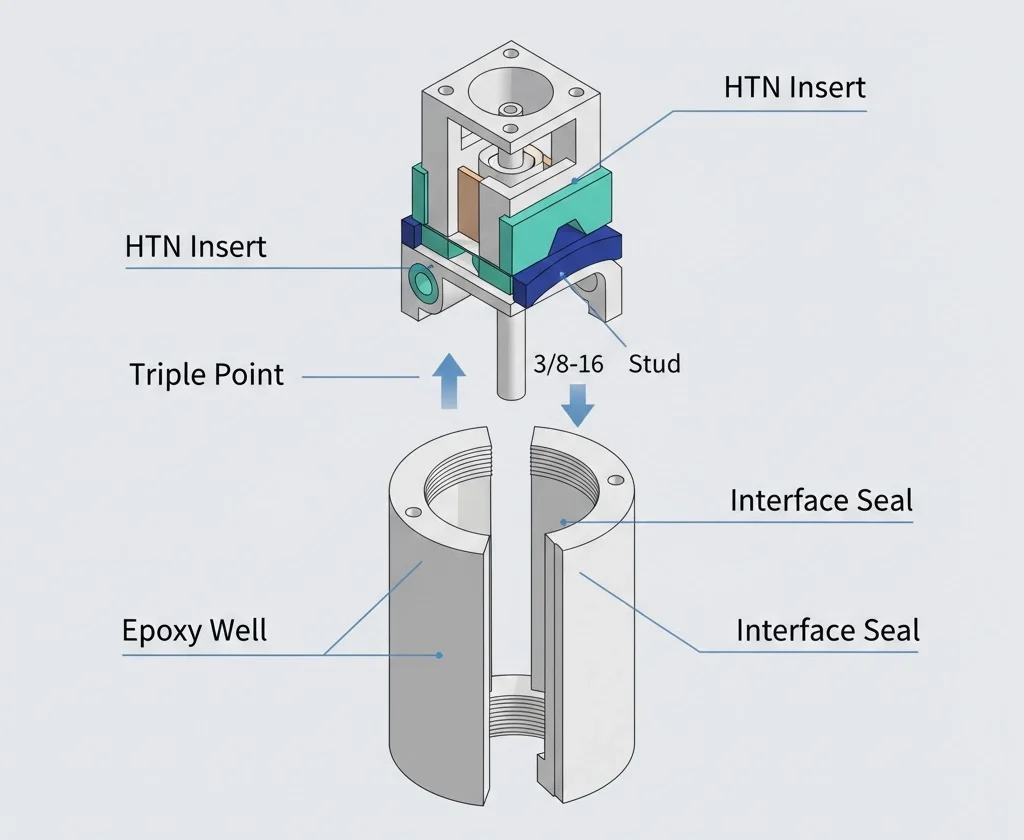

웰-바디 인터페이스에서의 유전체 응력 관리는 절연 재료의 유전율(ε)에 의해 좌우됩니다. 항복 강도는 최대 전압 응력(E_최대) 도체, 고체 절연 및 차폐가 만나는 삼중 지점에서 측정합니다. 200A 인터페이스의 경우, [공인 링크 소스 필요](권장 앵커: 분리형 커넥터의 경우 IEEE 386 표준)에 따라 1분 동안 34kV AC의 최소 유전체 내성이 필요합니다.

어셈블리의 유전체 무결성은 인터페이스에서 관리되는 전압 구배에 따라 달라집니다. 표준 15kV급 웰은 기본 임펄스 레벨(BIL)이 95kV인 반면, 25kV급 웰은 125kV를 견딜 수 있도록 설계되었습니다. 물리적 이격 거리(d)와 연면 경로(L_c)는 최대 작동 온도(T_최대 ≤ 105°C).

전기적 성능 한계: 등급 및 제한

어셈블리의 전기적 성능은 시스템이 지속적인 부하 및 일시적인 오류 조건에서 안전하게 작동하도록 보장하는 엄격한 경계 조건의 적용을 받습니다. 이러한 제한은 주로 다음 인터페이스 치수를 표준화하는 IEEE 386에 의해 정의됩니다. 중간 전압 부싱.

표준 우물에 대한 전압 등급 제한

부싱 웰은 특정 전압 등급으로 분류됩니다: 15kV, 25kV, 35kV. 각 등급의 경계는 최대 위상 대 접지 전압에 의해 정의됩니다. 예를 들어, 15kV 클래스 웰은 위상 대 접지 전압이 약 8.3kV인 시스템을 위해 설계되었습니다. 이러한 경계를 초과하면 부분 방전 활동이 증가하여 탄소 추적을 통해 재료가 급속히 열화될 수 있습니다.

연속 전류 대 과부하 용량

표준 부싱 웰의 정격 전류는 200A 연속 전류입니다. 반면 600A 시스템은 더 높은 열 부하와 자기력을 관리하기 위해 일체형 부싱을 사용하는 경우가 많습니다. 비상 조건에서 이러한 구성 요소는 변압기 오일의 열 한계를 초과하지 않고 특정 과부하 주기(예: 제한된 기간 동안 300A)를 처리해야 합니다.

BIL 요건은 시스템 전압에 엄격하게 매핑됩니다. 15kV 시스템의 경우 표준 BIL은 95kV입니다. 전압이 25kV 및 35kV로 증가하면 BIL 경계는 각각 125kV 및 150kV로 이동합니다. 유전체 내성은 60Hz 전력 주파수 테스트와 네거티브/포지티브 임펄스 테스트 시퀀스(1.2/50μs 파)를 통해 검증됩니다. IEEE 386은 이 영역에서 여전히 최종적인 [권위 있는 링크 소스 필요](제안 앵커: 분리형 커넥터 등급에 대한 권위)로 남아 있습니다.

연면거리 및 이격거리 요구 사항

최소 연면 거리(L_c)는 현장 오염 수준에 따라 계산됩니다. 표준 환경에서는 15kV 애플리케이션의 경우 일반적으로 280mm 이상의 연면거리가 사용됩니다. 접지된 탱크와 통전된 단자 사이의 경계는 피크 전압을 고려한 간격(S)을 유지해야 합니다(V_peak) 및 대기압에 견딜 수 있어 유전체 강도가 최대 105°C까지 유지됩니다.

[전문가 인사이트: 유전체 무결성]

• 트리플 포인트 스트레스: 우물, 본체, 도체가 만나는 접합부는 가장 높은 응력 지점이므로 공기 이온화를 방지하기 위해 본체가 완전히 앉도록 합니다.
• PD 감도: 부분 방전 수준은 공장 승인 테스트(FAT) 중에 모니터링해야 하며, 1.5배 작동 전압에서 5pC를 초과하는 수준은 인터페이스 에어 갭을 나타냅니다.
• 소재 호환성: 세척 용제가 부싱 본체의 실리콘 인터페이스를 저하시키지 않는지 확인합니다.

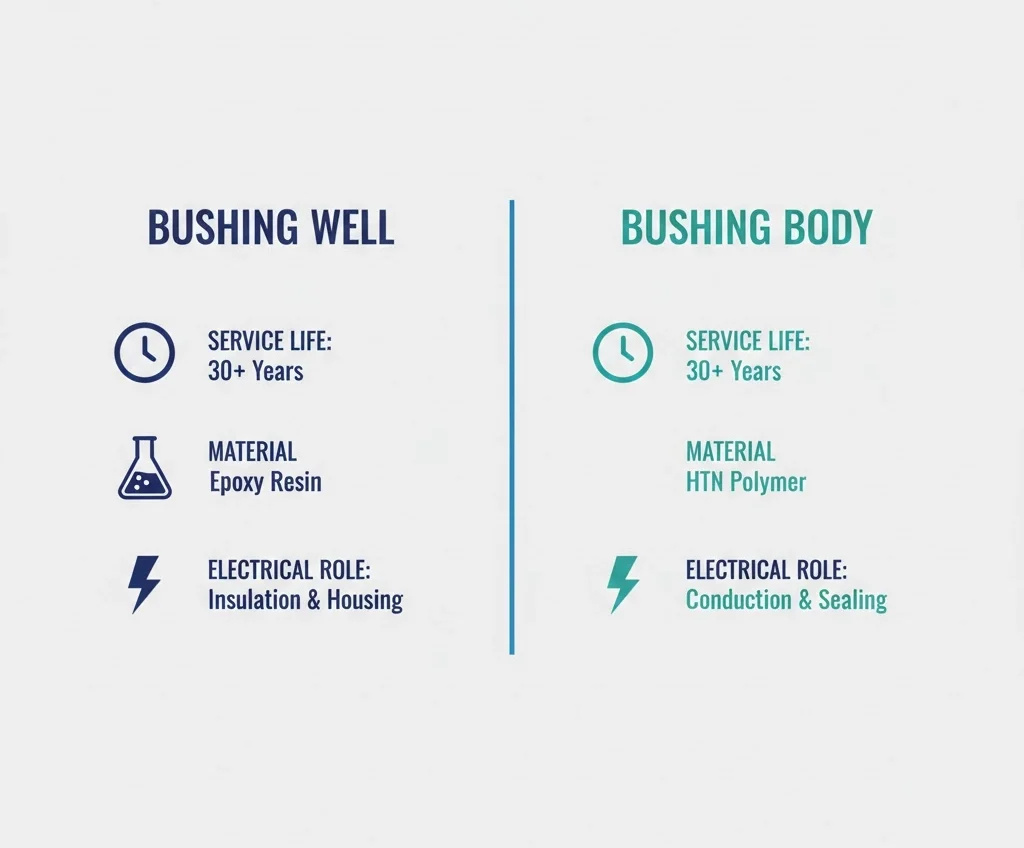

비교 매트릭스: 부싱 웰 대 부싱 바디

이러한 구성 요소의 다양한 역할을 이해하는 것은 예비 부품 재고를 관리하는 데 매우 중요합니다.

기능적 우선순위: 격리 대 연결

부싱 웰은 격납 용기이자 구조용 앵커입니다. 부싱 웰의 경계는 변압기 탱크에 의해 정의되며 내부 오일 압력과 기계적 응력을 견뎌야 합니다. 반대로 부싱 웰 인서트 는 케이블 엘보우와의 인터페이스를 관리하고 스위칭 아크 에너지를 처리하는 활성 전기 연결 지점입니다.

교체 빈도 및 서비스 가능성

부싱 웰은 25~40년 수명으로 설계되었습니다. 부싱 본체는 서비스 가능한 품목입니다. 접점이 마모되었거나 부적절한 케이블 취급으로 인터페이스가 손상된 경우 나사산을 풀고 교체할 수 있습니다. 대부분의 현장 시나리오에서 손상된 200A 인터페이스는 본체를 교체하여 수정하고 웰은 그대로 유지합니다.

소재의 차이점: 에폭시 수지 대 고온 나일론(HTN)

부싱 웰은 장기적인 내유성을 위해 에폭시 수지로 주조됩니다. 특히 인서트와 같은 부싱 바디는 고전류 작동 시 열 복원력이 뛰어난 고온 나일론(HTN)을 사용하는 경우가 많습니다.

비교 표: 우물 대 바디(삽입)

기능	부싱 웰	부싱 바디(인서트)
표준 전류	200A(범용 인터페이스)	200A(로드-브레이크/데드-브레이크)
전압 등급	15㎸, 25㎸, 35㎸	15㎸, 25㎸, 35㎸
공통 자료	캐스트 에폭시 수지	HTN 또는 충전 에폭시
서비스 가능성	고정(서비스 불가)	탈착식/교체식

변압기 엔지니어를 위한 선택 프레임워크

엔지니어는 현재 부하 및 유형과 같은 프로젝트별 변수를 기준으로 구성 요소를 평가해야 합니다. 케이블 액세서리 배포 중입니다.

우물을 트랜스포머 탱크 벽에 맞추기

대부분의 표준 200A 웰에는 약 2.125인치(54mm)의 장착 구멍이 필요합니다. 장착 볼트의 설치 토크는 에폭시 플랜지에 균열 없이 누출 없이 밀봉되도록 정밀하게 제어해야 합니다(일반적으로 20N-m(약 15ft-lbs)).

인터페이스 호환성: 데드-브레이크와 로드-브레이크 인서트 비교

“본체”의 선택은 운영 요구 사항에 따라 다릅니다. 부하 차단 인서트는 핫스틱을 사용하여 부하 상태에서 스위칭하는 데 필수적이며, 데드-브레이크 인서트는 회로를 분리하기 전에 전원을 차단하는 정적 산업용 연결에 비용 효율적입니다.

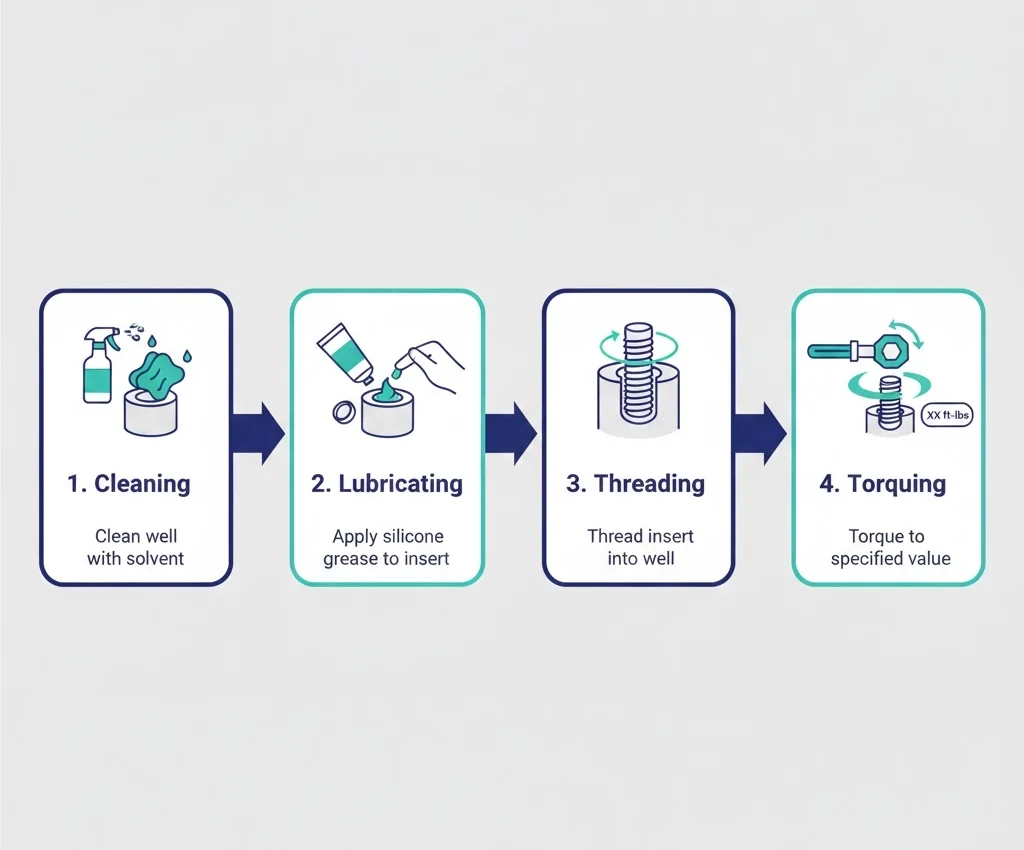

현장 조립 및 설치 현실

고정밀 부품에서 기능적 인터페이스로의 전환은 현장 조립 중에 발생합니다. 조기 고장의 가장 흔한 원인은 유전체 인터페이스에 공기나 오염 물질이 끼어들기 때문입니다.

부싱 웰 및 인서트의 토크 관리

표준 3/8″-16 UNC 나사산 인터페이스의 경우, 조립 토크(T_a)는 일반적으로 50~60ft-lbs(68~81N-m) 범위여야 합니다. 토크가 충분하지 않으면 높은 접촉 저항(R_c > 100μΩ 이상)로 국부적인 저항 가열을 유발합니다.

유전체 인터페이스용 윤활 프로토콜

유전체 인터페이스에는 공기를 대체하기 위해 얇은 실리콘 그리스 층이 필요합니다. 공기는 에폭시(ε_r ≈ 4)보다 유전 상수(ε_r ≈ 1)가 낮기 때문에 에어 갭의 응력이 확대되어 부분 방전 및 최종 탄소 추적을 촉발합니다.

[전문가 인사이트: 현장 신뢰성]

• 스레드 보호: 3/8인치 스터드를 손으로 돌려서 교차 나사산을 방지하고, 3바퀴 돌기 전에 저항이 느껴지면 멈추고 다시 정렬합니다.
• 피스톤 효과: 본체를 천천히 시계 방향으로 비틀면서 삽입하여 갇힌 공기가 실을 통해 배출되도록 합니다.
• 개스킷 시트: 탱크 표면에 페인트가 흘러내리거나 우물 개스킷이 평평하게 고정되지 않을 수 있는 버가 있는지 확인합니다.

인터페이스 장애 식별 및 방지

이 영역의 장애는 초기 조립 오류로 인한 장기적인 성능 저하로 인해 발생합니다. 근본 원인을 이해함으로써 팀은 다음을 방지하기 위한 예측 전략을 구현할 수 있습니다. 일반적인 현장 장애 모드.

부분 방전 및 열 성능 저하

PD는 전기장 응력이 갇힌 공기의 파괴 강도를 초과할 때 발생합니다. 시간이 지남에 따라 이러한 방전은 표면을 침식하여 “나무”를 만듭니다. 기계적 고장은 종종 3/8″-16 UNC 나사산 커플링에서 발생하며, 교차 스레딩은 상당한 열을 발생시키는 고저항 접합을 초래합니다.

장애 모드 분석 차트

유전체 추적

• 증상: 분해 시 윙윙거리는 소리가 들리거나 탄소 흔적이 보입니다.
• 근본 원인: 윤활이 불충분하거나 먼지/습기가 있는 경우.

열 핫스팟

• 증상: 부싱 본체의 변색 또는 케이블 엘보의 용융.
• 근본 원인: 나사산 연결이 느슨하거나 접점이 산화되었습니다.

밀폐 봉인 위반

• 증상: 유정 플랜지 주변에서 기름이 흘러내립니다.
• 근본 원인: 개스킷 성능 저하 또는 과도한 토크가 적용된 장착 볼트.

액세서리 조달 간소화

조달을 관리하려면 이러한 구성 요소를 동기화된 시스템으로 취급해야 합니다. 통합된 변압기 액세서리 RFQ 체크리스트 을 사용하면 BIL(95kV 대 125kV)과 같은 매개변수를 명확하게 전달할 수 있습니다.

변압기 보호 및 연결 시스템을 최적화할 준비가 되셨나요? 지이일렉은 15㎸~35㎸ 배전 네트워크에 맞게 설계된 200A 부싱 웰과 고성능 인서트를 제공합니다. 모델 매칭 지원을 받거나 다음 프로젝트에 대한 포괄적인 견적을 받으려면 지금 바로 기술 팀에 문의하세요.

자주 묻는 질문

다른 브랜드의 부싱 바디를 지이일렉 부싱 웰에 설치할 수 있나요?

표준화된 200A 인터페이스는 IEEE 386 범용 치수를 따르므로 전압 등급과 나사산 스터드 사양이 일치하는 한 브랜드 간에 상호 호환이 가능합니다.

부싱 웰은 보통 에폭시인데 인서트는 나일론인 경우가 있는 이유는 무엇인가요?

에폭시는 영구 탱크 장착 하우징을 위한 높은 구조적 강성과 내유성을 제공하며, 고온 나일론은 활성 도체 경로에 필요한 열 안정성을 제공합니다.

우물과 신체 사이의 추적의 주요 원인은 무엇인가요?

탄소 추적은 거의 대부분 조립 중 유전체 인터페이스에서 부분 방전을 유발하는 갇힌 에어 포켓이나 표면 오염 물질로 인해 발생합니다.

200A 우물 또는 600A 일체형 부싱이 필요한지 어떻게 결정하나요?

200A 유정 시스템은 배전 네트워크에서 모듈식 부하 차단 작업을 위해 설계되었으며, 600A 일체형 부싱은 더 높은 연속 전류 및 데드 브레이크 연결을 위해 필요합니다.

부싱 유정에는 오일 충전 변압기용 특정 개스킷이 필요합니까?

예, -40°C~120°C 범위의 온도에서 뜨거운 변압기 오일에 대한 밀폐를 유지하려면 고급 Buna-N 또는 탄화불소 O-링이 필요합니다.

우물과 신체 사이의 인터페이스는 얼마나 자주 검사해야 하나요?

베이스 스터드의 전기 접촉 불량 상태를 나타내는 열 핫스팟을 식별하기 위해 12~24개월마다 정기적인 적외선 열화상 촬영을 권장합니다.

마운팅 나사가 벗겨진 경우 부싱을 수리할 수 있나요?

기본 마운팅 또는 접촉 스터드의 나사산이 벗겨진 경우 일반적으로 압력 조인트의 기계적 및 전기적 무결성을 유지하기 위해 웰을 완전히 교체해야 합니다.
