लोडब्रेक स्विच बनाम ऑफ-सर्किट टैप चेंजर: विभिन्न कार्य

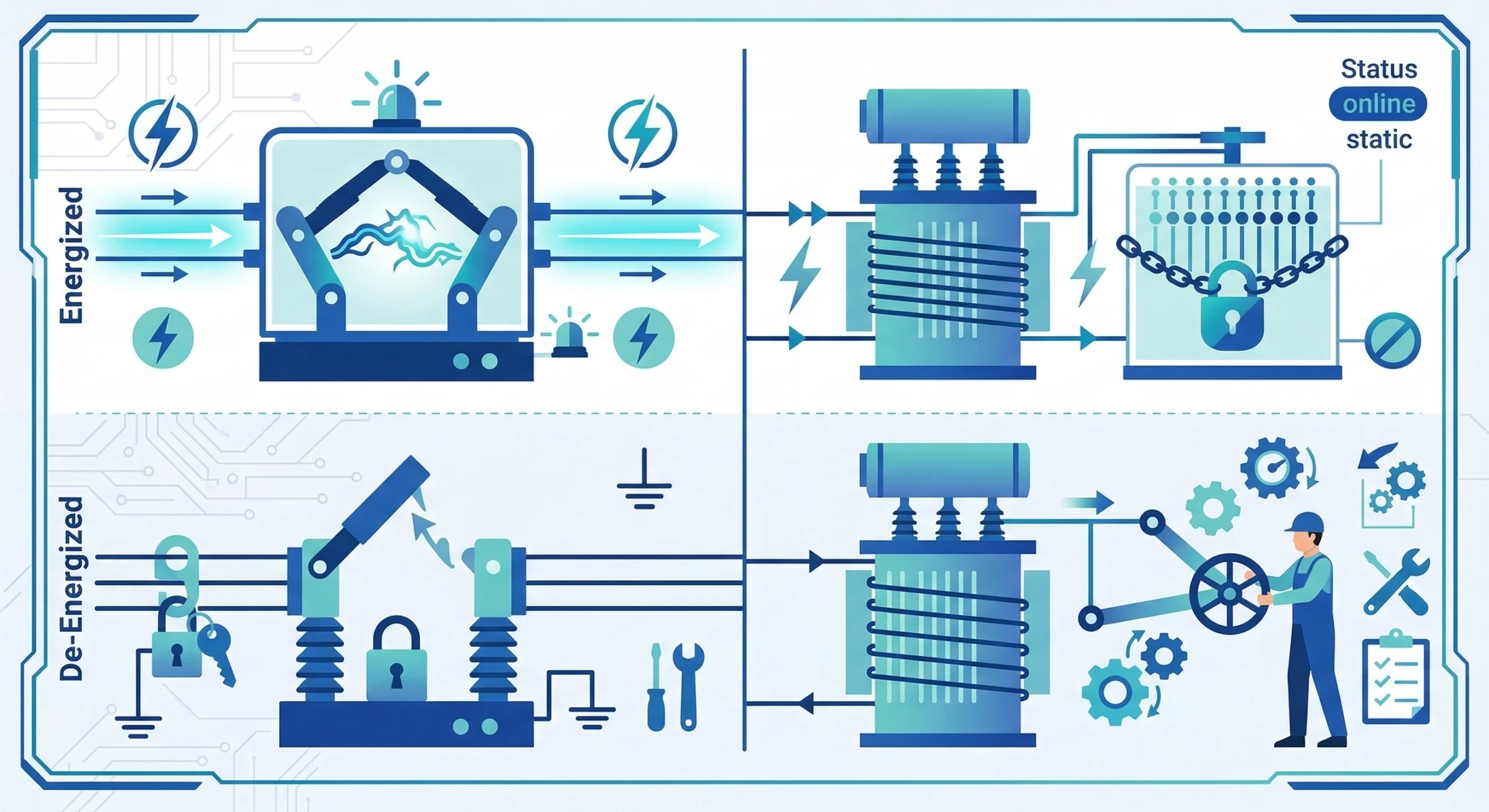

एप्लिकेशन सीमा: ऊर्जा-युक्त बनाम ऊर्जा-रहित संचालन

लोडब्रेक स्विच ट्रांसफॉर्मर ऊर्जा-युक्त रहते हुए धारा को विच्छेदित करता है। ऑफ-सर्किट टैप चेंजर केवल तब वोल्टेज अनुपात समायोजित करता है जब ट्रांसफॉर्मर ऊर्जा-विहीन हो। यह एकमात्र अंतर—ऊर्जा-युक्त बनाम ऊर्जा-विहीन संचालन—इन दोनों उपकरणों के अनुप्रयोग की सीमा निर्धारित करता है। दोनों घटक वितरण ट्रांसफॉर्मरों पर पाए जाते हैं। दोनों में स्विचिंग क्रिया शामिल होती है, और दोनों को हैंडल या मोटर ऑपरेटर के साथ बाहरी रूप से स्थापित किया जाता है।.

ये सतही समानताएँ इन्हें निर्दिष्ट करने वाले इंजीनियरों और इन्हें संचालित करने वाले फील्ड कर्मियों के बीच भ्रम पैदा करती हैं। इस भ्रम के वास्तविक परिणाम होते हैं। लोड के तहत ऑफ-सर्किट टैप चेंजर का संचालन संपर्कों को क्षति पहुँचाता है और आंतरिक ट्रांसफार्मर दोषों का जोखिम बढ़ाता है। जहाँ वोल्टेज समायोजन की आवश्यकता होती है, वहाँ लोडब्रेक स्विच निर्दिष्ट करने से मूल समस्या अनसुलझी रह जाती है।.

वितरण घटकों के लिए एक विश्वसनीय आधार स्थापित करने हेतु, इंजीनियर आमतौर पर तरल-डूबे ट्रांसफार्मरों के लिए [मानक सत्यापित करें: IEEE C57.12.00] जैसे दिशानिर्देशों का संदर्भ लेते हैं। एक मानक पैड-माउंटेड लोडब्रेक स्विच आमतौर पर 15/25 kV और 38/40.5 kV वोल्टेज वर्गों में 630 A की निरंतर लोड धारा को विरामित करने के लिए डिज़ाइन किया जाता है। इसके विपरीत, एक ऑफ-सर्किट टैप चेंजर निरंतर सर्किट धाराओं—आमतौर पर 63 A या 125 A के लिए रेटेड—को संभालता है, लेकिन इसमें आर्क-विरामण क्षमता बिल्कुल नहीं होती।.

मुख्य तकनीकी तुलना मैट्रिक्स

खरीद विनिर्देशों और परिचालन सुरक्षा सीमाओं को स्पष्ट करने के लिए, निम्नलिखित मैट्रिक्स दोनों घटकों के प्राथमिक कार्यों, तंत्रों और स्वीकार्य परिचालन अवस्थाओं को उजागर करता है।.

इस सीमा को समझने से खरीद टीमें असंगत उपकरण प्राप्त करने से बचती हैं और फील्ड तकनीशियनों को चालू उपकरणों पर विनाशकारी स्विचिंग त्रुटियाँ करने से बचाती हैं।.

लोडब्रेक स्विच की कार्यप्रणाली: भार के तहत धारा का विच्छेदन

जब कोई ऑपरेटर एक चालू वितरण सर्किट खोलता है, तो विद्युत धारा मूलतः अवरोध को प्रतिरोध करती है। जैसे ही भौतिक संपर्क अलग होते हैं, धारा बढ़ती हुई भौतिक दूरी को पार कर देती है, आसपास के माध्यम को आयनित करती है और उच्च-तापमान वाला प्लाज्मा आर्क उत्पन्न करती है। A को विशेष रूप से इस आर्क को वितरण ट्रांसफॉर्मर के सीलबंद, तेल-डूबे वातावरण में सुरक्षित रूप से नियंत्रित और बुझाने के लिए डिज़ाइन किया गया है। लोडब्रेक स्विच एक ट्रांसफॉर्मर-माउंटेड स्विचिंग उपकरण है, जिसका उपयोग रेटेड धारा को जोड़ने या तोड़ने के लिए किया जाता है।.

संग्रहित-ऊर्जा तंत्र की भूमिका

संपर्कों के पृथक्करण की गति सफल आर्क शमन के लिए अत्यंत महत्वपूर्ण है। यदि संपर्कों का पृथक्करण बहुत धीमी गति से होता है, तो विद्युत आर्क बनी रहती है, चालक घटकों को पिघला देती है और आसपास की डाइइलेक्ट्रिक द्रव को तेजी से क्षयित कर देती है। चूंकि मैनुअल हुक-स्टिक संचालन की गति और बल स्वाभाविक रूप से परिवर्तनशील होते हैं, आधुनिक लोडब्रेक स्विच पूरी तरह से संग्रहित ऊर्जा वाले स्प्रिंग तंत्र पर निर्भर करते हैं।.

जब फील्ड तकनीशियन बाहरी हैंडल खींचता है, तो वह सीधे आंतरिक संपर्कों को अलग नहीं कर रहा होता; बल्कि वह एक भारी-भरकम यांत्रिक स्प्रिंग को संपीड़ित कर रहा होता है। एक बार जब स्प्रिंग अपने सटीक यांत्रिक ट्रिप पॉइंट तक पहुँच जाता है, तो यह अपनी संचित गतिज ऊर्जा को मुक्त कर देता है, जो संपर्कों को एक समान, उच्च वेग से अलग कर देती है। 15/25 kV या 38/40.5 kV नेटवर्क में काम करने वाले एक मानक 630 A लोडब्रेक स्विच के लिए, यह सुनिश्चित करता है कि तंत्र ऑपरेटर की शारीरिक तकनीक की परवाह किए बिना आर्क को साफ कर दे। विश्वसनीय सुरक्षा मार्जिन सुनिश्चित करने के लिए, इन तंत्रों का मूल्यांकन [NEED AUTHORITY LINK SOURCE: IEEE C37.71 Standard for Subsurface and Vault Load-Interrupting Switches] जैसे मानकों के विरुद्ध कड़ाई से किया जाता है।.

[विशेषज्ञ की अंतर्दृष्टि]

• स्प्रिंग तनाव जाँचें: नियमित रखरखाव के दौरान संग्रहित ऊर्जा तंत्र की जाँच करें; सुस्त स्प्रिंग आर्क को प्रभावी रूप से साफ नहीं कर पाता, जिससे संपर्क भागों का समयपूर्व घिसाव होता है।.
• द्रव निदान: यदि स्विच बार-बार लोड-ब्रेकिंग संचालन से गुजरता है, तो ट्रांसफार्मर के डाइइलेक्ट्रिक द्रव में घुलित ज्वलनशील गैसों (DGA) की जाँच करें, क्योंकि सामान्य आर्क शमन समय के साथ आसपास के तेल को धीरे-धीरे क्षयित कर देता है।.

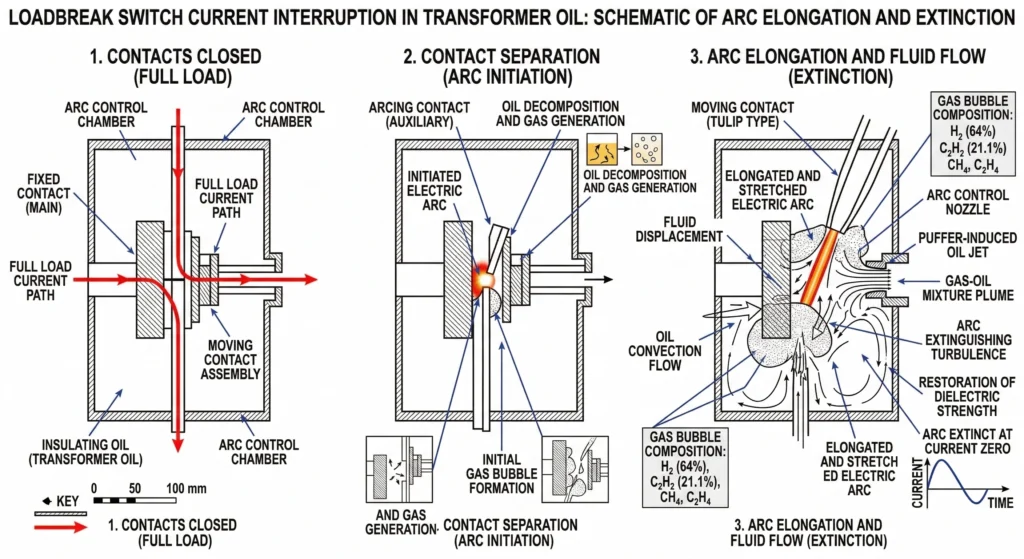

डाइइलेक्ट्रिक तरल में आर्क विलुप्ति

ट्रांसफॉर्मर टैंक के अंदर, स्विच की संपर्क असेंबली ट्रांसफॉर्मर के इन्सुलेटिंग तेल में पूरी तरह से डूबी रहती है।.

जब संचित-ऊर्जा तंत्र ट्रिप होता है, तो संपर्क सामान्यतः 3.0 मी/सेकंड या उससे अधिक वेग से अलग होते हैं। जैसे ही संपर्क टिपों के बीच आर्क बनती है, उसकी अत्यधिक गर्मी तुरंत आस-पास के ट्रांसफॉर्मर तेल को वाष्पित कर देती है। यह स्थानीय वाष्पीकरण मुख्यतः हाइड्रोजन सहित शीतल गैसों का उच्च-दाब वाला बुलबुला उत्पन्न करता है। द्रव का तीव्र विस्थापन और गैस का निर्माण सक्रिय रूप से प्लाज्मा चैनल को ठंडा और संकुचित करता है। जब तक वैकल्पिक धारा (AC) तरंग अपने प्राकृतिक शून्य-पार बिंदु तक पहुँचती है, तब तक अशांत तेल की विद्युत-अपघटन क्षमता अस्थायी पुनर्प्राप्ति वोल्टेज (TRV) के बढ़ने से भी तेज़ी से ठीक हो जाती है, जिससे आर्क सफलतापूर्वक बुझ जाता है। पुनः प्रज्वलन को रोकने के लिए, अंतिम संपर्क गैप दूरी (मध्यम-वोल्टेज अनुप्रयोगों के लिए अक्सर Δd ≥ 50 मिमी) को मिलीसेकंड के भीतर पूरी तरह से स्थापित किया जाना चाहिए।.

ऑफ़-सर्किट टैप चेंजर यांत्रिकी: वोल्टेज अनुपात समायोजन

जबकि लोडब्रेक स्विच आर्क विलुप्ति की तीव्र भौतिक प्रक्रियाओं का सक्रिय रूप से प्रबंधन करता है, एक ऑफ-सर्किट टैप चेन्जर (जिसे डी-एनर्जाइज़्ड टैप चेन्जर या ऑफ-लोड टैप चेन्जर भी कहा जाता है) एक यांत्रिक स्विचिंग उपकरण है जिसका उपयोग ट्रांसफॉर्मर के टर्न अनुपात को केवल तब समायोजित करने के लिए किया जाता है जब ट्रांसफॉर्मर विद्युत्-विहीन हो। चूंकि इसमें आर्क-विलुप्ति क्षमता नहीं होती, यह सक्रिय इंटरप्टर के बजाय केवल एक स्थिर ब्रिजिंग उपकरण के रूप में कार्य करता है।.

ट्रांसफॉर्मर टर्न रेशियो का संशोधन

वितरण ग्रिड में दीर्घकालिक वोल्टेज गिरावट की भरपाई के लिए, इंजीनियरों को ट्रांसफॉर्मर की आंतरिक वाइंडिंग कॉन्फ़िगरेशन को भौतिक रूप से बदलना पड़ता है। ऑफ-सर्किट टैप चेंजर यह कार्य एक बहु-स्थिति चयन स्विच के रूप में करता है, जो प्राथमिक वाइंडिंग से निकलने वाले विशेष टैप लीड्स से सीधे जुड़ा होता है। प्राथमिक उच्च-वोल्टेज वाइंडिंग का इस उद्देश्य के लिए सार्वभौमिक रूप से उपयोग किया जाता है क्योंकि इससे संबंधित विद्युत धारा कम होती है, जो बाद में टैप चेंजर संपर्कों पर भौतिक आकार और तापीय तनाव को कम कर देती है।.

इस समायोजन को नियंत्रित करने वाला गणितीय संबंध मूल ट्रांसफॉर्मर समीकरण पर आधारित है, जहाँ वोल्टेज अनुपात भौतिक कुंडल अनुपात के सीधे आनुपातिक होता है (V₁ / वी₂ = नहीं₁ / एन₂). भौतिक टैप्स पर संपर्क पुल को यांत्रिक रूप से स्थानांतरित करके, उपकरण N को बदलता है।₁. उदाहरण के लिए, 13.8 kV वितरण नेटवर्क में एक मानक पाँच-स्थिति वाला टैप चेंजर आमतौर पर 2.5 kV के अंतराल में ±5 kV की विनियमन सीमा प्रदान करता है। इससे प्रत्येक चरण पर लगभग 345 V का ΔV उत्पन्न होता है। चूंकि यह तंत्र पूरी तरह भाररहित (ऑफ-लोड) संचालित होता है, आंतरिक संपर्कों को ऊष्मीय आर्क प्रबंधन के बजाय केवल कम स्थिर प्रतिरोध (अक्सर ≤ 500 μΩ) के लिए डिज़ाइन किया गया है।.

रेखीय बनाम घूर्णन संपर्क संरचनाएँ

तेल-भरे ट्रांसफॉर्मर टैंक के भीतर इन भौतिक कनेक्शनों को विश्वसनीय रूप से निष्पादित करने के लिए, निर्माता दो प्राथमिक संरचनात्मक डिज़ाइनों का उपयोग करते हैं। रेखीय टैप चेंजर्स एक स्लाइडिंग कैरिज तंत्र का उपयोग करते हैं जो स्थिर संपर्क पिनों को जोड़ने के लिए ऊर्ध्वाधर या क्षैतिज रूप से चलता है। यह रैक-एंड-पिनियन या थ्रेडेड-शाफ्ट दृष्टिकोण आयताकार कॉइल विन्यासों के लिए अत्यधिक प्रभावी है। इसके विपरीत, रोटरी टैप चेंजर्स केंद्रीय इन्सुलेट सिलेंडर के चारों ओर स्थिर वाइंडिंग संपर्कों को वृत्ताकार पैटर्न में व्यवस्थित करते हैं। जब बाहरी हैंडल घुमाया जाता है, तो एक केंद्रीय शाफ्ट वसंत-लोडेड चलती संपर्कों के एक सेट को आवश्यक स्थिर बिंदुओं को जोड़ने के लिए घुमाता है।.

संरचनात्मक ज्यामिति की परवाह किए बिना, इन तंत्रों को विशिष्ट स्थिर-अवस्था भारों के लिए स्पष्ट रूप से रेट किया गया है, जिन्हें आमतौर पर 15 kV, 25 kV और 35 kV वोल्टेज वर्गों में 63 A या 125 A पर मानकीकृत किया जाता है। कनेक्शन की अखंडता उच्च-दबाव वाले, वाइपिंग-एक्शन संपर्कों पर निर्भर करती है, जो प्रत्येक गति के दौरान कार्बोनीकृत तेल और सूक्ष्म ऑक्सीकरण को यांत्रिक रूप से साफ करते हैं, जिससे यह सुनिश्चित होता है कि विद्युत संपर्क दशकों तक निर्बाध सेवा के लिए सुरक्षित बना रहे।.

क्षेत्रीय परिणाम: भार के अधीन टैप चेंजर का संचालन

स्पष्ट चेतावनी लेबल और स्थापित सुरक्षा प्रोटोकॉल के बावजूद, फील्ड कर्मचारी कभी-कभी ऑफ-सर्किट टैप चेंजर को लोडब्रेक स्विच समझ बैठते हैं और ट्रांसफॉर्मर के ऊर्जावान रहते हुए वितरण वोल्टेज समायोजित करने का प्रयास करते हैं। यह परिचालन त्रुटि दोनों उपकरणों के बीच मूलभूत अनुप्रयोग सीमा का उल्लंघन करती है, जो अनिवार्य रूप से तीव्र और अक्सर विनाशकारी उपकरण विफलता का कारण बनती है। चूंकि टैप चेंजर में संचित ऊर्जा वाला स्प्रिंग तंत्र और आर्क-क्वेंचिंग ज्यामिति नहीं होती, इसलिए मैनुअल घूर्णन से उत्पन्न विद्युत प्लाज्मा को सुरक्षित रूप से नियंत्रित करना अत्यंत धीमा होता है।.

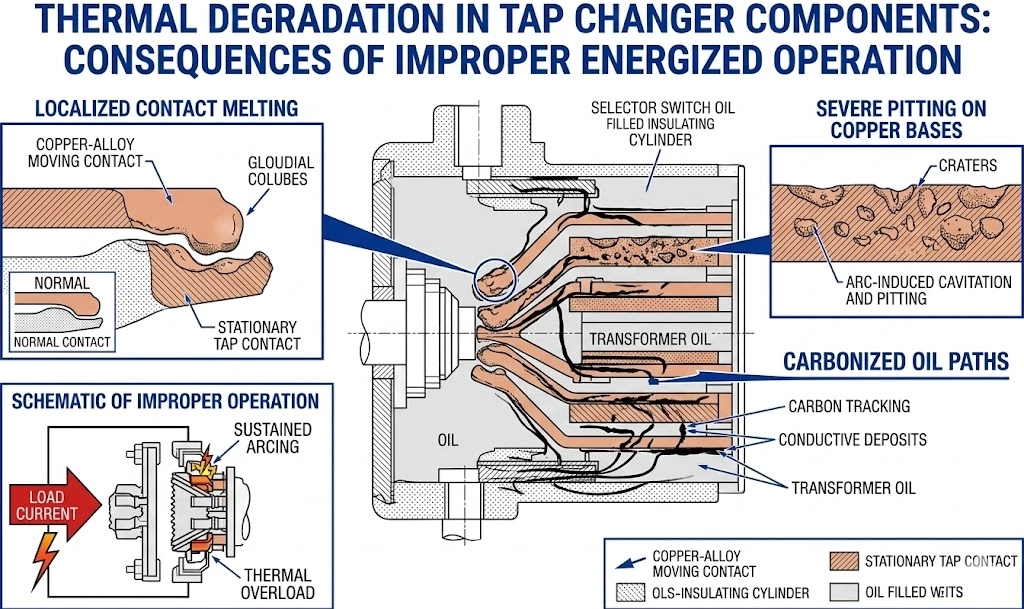

संपर्क पिटिंग और गंभीर आर्किंग

जब कोई तकनीशियन लाइव लोड—यहाँ तक कि अपेक्षाकृत हल्के लोड—के तहत टैप चेंजर के भौतिक संपर्क को तोड़ता है, तो सर्किट तुरंत अलग हो रहे घटकों के बीच एक स्थायी आर्क उत्पन्न कर देता है।.

लोडब्रेक स्विच के विपरीत, ऑफ-सर्किट तंत्र संपर्क को पर्याप्त तेजी से अलग नहीं कर सकता, और न ही यह प्लाज्मा चैनल को तोड़ने के लिए पर्याप्त भौतिक दूरी बनाता है। यदि कोई ऑपरेटर 15 kV वितरण प्रणाली पर मात्र 50 A के लोड करंट को भी बाधित करने का प्रयास करता है, तो स्थानीय आर्क का तापमान तेजी से 1,000 °C से ऊपर बढ़ जाता है। यह तीव्र तापीय तनाव तुरंत चांदी या टिन की संपर्क प्लेटिंग को पिघला देता है और तांबे की आधार धातु पर गंभीर गड्ढे बनाता है। संपर्क शारीरिक रूप से इतनी अधिक क्षतिग्रस्त हो जाते हैं कि वे अत्यधिक स्थानीय गर्मी के बिना निरंतर करंट वहन नहीं कर पाते, जिससे टैप चेंजर पूरी तरह से निष्क्रिय हो जाता है।.

तेल संदूषण और डाइइलेक्ट्रिक क्षरण

इस निरंतर आर्क का द्वितीयक परिणाम ट्रांसफॉर्मर की आंतरिक इन्सुलेशन प्रणाली का तीव्र क्षरण है। अनबुझी आर्क आसपास की डाइइलेक्ट्रिक द्रव को आक्रामक रूप से उबालती है, हाइड्रोकार्बन श्रृंखलाओं को तोड़ती है और ट्रांसफॉर्मर टैंक को ज्वलनशील गैसों तथा चालक कार्बन कणों से भर देती है।.

इन विफलताओं के क्षेत्र में किए गए पोस्ट-मॉर्टम विश्लेषणों में, हम लगातार टैप चेंजर के इन्सुलेटिंग शाफ्ट और आंतरिक टर्मिनल बोर्डों पर भारी कार्बन ट्रैकिंग देखते हैं। चूंकि कार्बन का धुआँ तेल में निलंबित रहता है, द्रव का समग्र डाइइलेक्ट्रिक ब्रेकडाउन वोल्टेज तेजी से गिर जाता है, अक्सर ≤ 20 kV/2.5 mm तक। इन्सुलेशन की अखंडता का यह अचानक क्षय आमतौर पर ट्रांसफॉर्मर टैंक के भीतर गंभीर फेज-टू-फेज या फेज-टू-ग्राउंड शॉर्ट सर्किट को ट्रिगर कर देता है। इस चरण पर, अपस्ट्रीम सुरक्षा उपकरण, जैसे , को तुरंत सक्रिय होकर विशाल दोष धारा को दूर करना चाहिए और टैंक के विनाशकारी फटने को रोकना चाहिए।.

[विशेषज्ञ की अंतर्दृष्टि]

• भौतिक लॉकआउट लागू करें: टैप चेंजर के ऑपरेटिंग हैंडल पर भौतिक पैडलॉक्स का उपयोग हमेशा अनिवार्य करें, ताकि अनधिकृत या आकस्मिक फील्ड सक्रियण को भौतिक रूप से रोका जा सके।.
• दृश्य पृथक्करण पुष्टि: वितरण नेटवर्क पर किसी भी टैप समायोजन को अधिकृत करने से पहले, खुले अपस्ट्रीम आइसोलेटर्स की दृश्य पुष्टि और उचित ग्राउंडिंग को अनिवार्य करने वाले सख्त फील्ड प्रोटोकॉल स्थापित करें।.

ट्रांसफार्मर सहायक उपकरणों के लिए इंजीनियरिंग विनिर्देश तर्क

खरीद टीमें और डिजाइन इंजीनियर सक्रिय स्विचिंग उपकरणों और स्थिर अनुपात समायोजकों को परस्पर प्रतिस्थाप्य घटकों के रूप में नहीं मान सकते। क्योंकि उनके परिचालन दायरे पूरी तरह से भिन्न हैं, तकनीकी विनिर्देशन प्रक्रिया में क्षेत्रीय अनुकूलता सुनिश्चित करने और उपकरणों की समयपूर्व विफलता को रोकने के लिए अलग-अलग डेटासेट की आवश्यकता होती है।.

लोडब्रेक स्विचों का आकार निर्धारण (धारा और वोल्टेज वर्ग)

लोडब्रेक स्विच का विनिर्देश मुख्यतः डाइइलेक्ट्रिक मजबूती और सक्रिय धारा अवरोधन क्षमताओं पर केंद्रित होता है। दो प्राथमिक मापदंड हैं: अधिकतम निरंतर धारा—आमतौर पर वितरण नेटवर्क के लिए 630 A—और सिस्टम वोल्टेज वर्ग, जैसे 15/25 kV या 38/40.5 kV। इसके अतिरिक्त, यांत्रिक विन्यास का भी निर्दिष्ट होना चाहिए, क्योंकि अनुप्रयोगों में दो-स्थिति या चार-स्थिति सेक्शनलाइजिंग डिज़ाइनों की आवश्यकता हो सकती है।.

मैदानी प्रतिष्ठापनों में, विशेष रूप से 1,000 मीटर या उससे अधिक ऊँचाई वाले वातावरण में, इंजीनियरों को बेसिक इम्पल्स लेवल (BIL) का सावधानीपूर्वक मूल्यांकन करना चाहिए। एक मानक 15 kV वर्ग का स्विच आमतौर पर 95 kV BIL के लिए रेट किया जाता है, लेकिन वायुमंडलीय पतलेपन से डाइइलेक्ट्रिक क्लियरेंस कम हो जाती हैं। यदि 15 kV स्विच को बिना डेरेटिंग के 2,000 मीटर पर तैनात किया जाता है, तो कम वायु घनत्व बिजली के अस्थायी झटकों के दौरान फेज-टू-ग्राउंड फ्लैशओवर को बढ़ावा दे सकता है। परिणामस्वरूप, इंजीनियर अक्सर खुले संपर्क गैप पर पर्याप्त सुरक्षा मार्जिन बनाए रखने के लिए स्विच को उच्च वोल्टेज वर्ग में अपग्रेड करते हैं।.

टैप चेंजर्स (चरण और समायोजन चरण) निर्दिष्ट करना

इसके विपरीत, ऑफ-सर्किट टैप चेंजर निर्दिष्ट करने के लिए ट्रांसफॉर्मर की आंतरिक वाइंडिंग ज्यामिति और वांछित वोल्टेज विनियमन सीमा को परिभाषित करना आवश्यक है। खरीद डेटा में यह सख्ती से निर्दिष्ट किया जाना चाहिए कि क्या अनुप्रयोग को किसी विशिष्ट वोल्टेज वर्ग, जैसे 15 kV, 25 kV, या 35 kV, की आवश्यकता है, साथ ही प्राथमिक वाइंडिंग की निरंतर धारा रेटिंग, जो आमतौर पर 63 A या 125 A के आसपास मानकीकृत होती है।.

मुख्य विनिर्देशन मीट्रिक समायोजन चरणों की संख्या है। एक मानक वितरण ट्रांसफॉर्मर बहु-स्थिति टैप चेंजर का उपयोग करता है, जो एक नाममात्र केंद्रीय स्थिति और दोनों दिशाओं में समान समायोजन प्रदान करता है। इसे अक्सर ± 2 × 2.5% के रूप में व्यक्त किया जाता है, जो नाममात्र रेटिंग से ऊपर या नीचे अधिकतम 5% का वोल्टेज सुधार संभव बनाता है। यहां विसंगति निर्दिष्ट करने से निर्माण में गंभीर देरी होती है, क्योंकि भौतिक संपर्क ब्रिज ट्रांसफॉर्मर के आंतरिक लीड ब्रेकआउट के साथ संरेखित नहीं होगा।.

विश्वसनीय ट्रांसफॉर्मर घटकों के लिए साझेदारी

चाहे नया वितरण नेटवर्क कॉन्फ़िगर किया जा रहा हो या मौजूदा पैड-माउंटेड उपकरणों को अपग्रेड किया जा रहा हो, दीर्घकालिक ग्रिड स्थिरता के लिए सही स्विचिंग और सुरक्षा उपकरणों का चयन अत्यंत महत्वपूर्ण है। गलत घटक का चयन न केवल खरीद प्रक्रिया में देरी करता है, बल्कि क्षेत्र में गंभीर परिचालन जोखिम भी उत्पन्न कर सकता है।.

ZeeyiElec में, हमारी टीम OEM/वितरक परियोजनाओं के लिए उत्पाद चयन, तकनीकी विवरण और कोटेशन प्रतिक्रिया में सहायता करती है। हम आपकी विशिष्ट आवश्यकताओं के आधार पर अनुकूलित तकनीकी प्रतिक्रिया और मॉडल मिलान प्रदान करते हैं। चाहे आपकी टीम 25 kV नेटवर्क के लिए 630 A लोडब्रेक स्विच प्राप्त कर रही हो या मल्टी-पोजीशन टैप चेंजर्स को एकीकृत कर रही हो, एक अनुभवी निर्माता के साथ साझेदारी विनिर्देश त्रुटियों को कम करने में मदद करती है। हम अपने घटकों के संपूर्ण पोर्टफोलियो का समर्थन करते हैं और कड़े फैक्टरी परीक्षणों के माध्यम से यह सुनिश्चित करते हैं कि प्रदर्शन मानक आधारभूत अपेक्षाओं के अनुरूप हो।.

बड़े पैमाने के यूटिलिटी प्रोजेक्ट्स या विशेष OEM/ODM कॉन्फ़िगरेशनों के लिए, हमारी सुविधा थोक ऑर्डर समर्थन के लिए सुसज्जित है, जिसमें मानक निर्माण लीड टाइम आमतौर पर 15 ≤ t ≤ 30 दिनों के बीच होता है, जो 15/25/35 kV वर्ग की आवश्यकताओं की जटिलता पर निर्भर करता है। प्रत्येक संपर्क तंत्र और संग्रहित ऊर्जा स्प्रिंग पर सख्त गुणवत्ता नियंत्रण बनाए रखते हुए, हम ऐसे घटक प्रदान करने का प्रयास करते हैं जो चुनौतीपूर्ण क्षेत्रीय परिस्थितियों में विश्वसनीय रूप से कार्य करें।.

यदि आपकी इंजीनियरिंग टीम को परियोजना विनिर्देशों को क्रियान्वित खरीद डेटा में अनुवादित करने में सहायता चाहिए, तो अपनी आवश्यकताओं को हमारे साथ साझा करें। हमारी निर्यात टीम आपके अगले वितरण परियोजना के लिए एक व्यापक कोटेशन और तकनीकी मूल्यांकन प्रदान करने के लिए तैयार है।.

अक्सर पूछे जाने वाले प्रश्न

क्या एक लोडब्रेक स्विच ट्रांसफॉर्मर का वोल्टेज समायोजित कर सकता है?

नहीं, लोडब्रेक स्विच विशेष रूप से लोड के तहत सर्किट को जोड़ने या तोड़ने के लिए डिज़ाइन किया गया है—आमतौर पर यह 15 kV से 35 kV पर 630 A की निरंतर धाराओं को संभालता है—लेकिन यह भौतिक वाइंडिंग अनुपात को नहीं बदल सकता। वोल्टेज विनियमन के लिए एक ऑफ-सर्किट टैप चेंजर की आवश्यकता होती है जो पूरी तरह से डी-एनर्जाइज़्ड मापदंडों के भीतर संचालित हो।.

यदि आप ऊर्जा युक्त अवस्था में ऑफ-सर्किट टैप चेन्जर स्विच करते हैं तो क्या होता है?

लोड के तहत ऑफ-सर्किट टैप चेंजर का संचालन एक अदम्य विद्युत आर्क उत्पन्न करता है क्योंकि इस उपकरण में उच्च-गति स्प्रिंग तंत्र और आर्क-निष्कासन ज्यामिति का अभाव होता है। यह परिचालन त्रुटि तुरंत संपर्कों को पिघला देती है, इन्सुलेटिंग तेल को कार्बनीकृत कर देती है, और सामान्यतः विनाशकारी, अपरिवर्तनीय ट्रांसफार्मर विफलता का कारण बनती है।.

क्या दोनों घटक ट्रांसफॉर्मर टैंक के बाहरी हिस्से पर लगे होते हैं?

हाँ, दोनों उपकरणों में बाहरी संचालन हैंडल या मोटर ऑपरेटर होते हैं, जिन्हें फील्ड कर्मचारी मैनुअल सक्रियण के लिए उपयोग कर सकते हैं। हालांकि, भले ही इनके भौतिक इंटरफेस बाहरी हों, इनके महत्वपूर्ण आंतरिक संपर्क तंत्र ट्रांसफार्मर के डाइइलेक्ट्रिक तरल में गहराई से डूबे होते हैं, ताकि तेल के आवश्यक इन्सुलेटिंग और शीतलन गुणों का लाभ उठाया जा सके।.

वितरण लोडब्रेक स्विच के लिए सामान्य धारा रेटिंग क्या होती है?

मानक वितरण पैड-माउंटेड लोडब्रेक स्विच आमतौर पर 630 A निरंतर और लोड-विरामात्मक धारा के लिए रेट किए जाते हैं। विशिष्ट आकार पूरी तरह से नेटवर्क की अधिकतम लोड आवश्यकताओं पर निर्भर करता है, हालांकि इंजीनियरिंग सुरक्षा मार्जिन अक्सर क्षणिक परिस्थितियों को संभालने के लिए नाममात्र परिचालन आधाररेखा से थोड़ा ऊपर रेट किए गए घटकों के उपयोग का निर्देश देते हैं।.

क्या मैं ट्रांसफॉर्मर का तेल निकाले बिना टूटे हुए टैप चेंजर को बदल सकता हूँ?

नहीं, क्योंकि टैप चेंजर की आंतरिक संपर्क असेंबली सीधे टैंक के भीतर डूबी सक्रिय प्राथमिक कुंडलियों को जोड़ती है, इसलिए इसे डूबे हुए अवस्था में सुरक्षित रूप से निकालना संभव नहीं है। किसी भी क्षेत्र में प्रतिस्थापन या रखरखाव करने के लिए ट्रांसफार्मर को पूरी तरह से विद्युत्-मुक्त किया जाना चाहिए और डाइइलेक्ट्रिक द्रव को घटक के माउंटिंग स्तर से नीचे तक निकाला जाना चाहिए।.

एक मानक लोडब्रेक स्विच में कितनी स्थितियाँ होती हैं?

एक मानक वितरण लोडब्रेक स्विच आमतौर पर दो-स्थिति (चालू/बंद) या चार-स्थिति (वी-ब्लेड या टी-ब्लेड) विन्यास में कॉन्फ़िगर किया जाता है ताकि लूप-फीड सेक्शनलाइजेशन सक्षम हो सके। यह मूल रूप से टैप चेंजर से भिन्न है, जिसमें आमतौर पर 5 से 7 परिचालन स्थितियाँ होती हैं (उदाहरण के लिए ±2 × 2.5% विनियमन सीमा प्रदान करते हुए) जो सर्किट रूटिंग के बजाय सूक्ष्म वोल्टेज समायोजन के लिए विशेष रूप से डिज़ाइन की जाती हैं।.
