लोडब्रेक स्विच क्या है? मुख्य कार्य और परिभाषा

A लोडब्रेक स्विच यह एक ट्रांसफॉर्मर-माउंटेड यांत्रिक स्विचिंग उपकरण है, जिसे रेटेड लोड स्थितियों में ऊर्जा युक्त विद्युत परिपथों को सुरक्षित रूप से जोड़ने या तोड़ने के लिए डिज़ाइन किया गया है। मध्यम-वोल्टेज वितरण नेटवर्क में, ये उपकरण आमतौर पर तेल-भरे ट्रांसफॉर्मरों पर आंतरिक या बाह्य रूप से लगाए जाते हैं, जिससे यूटिलिटी कर्मियों को पूरे अपस्ट्रीम फीडर सर्किट को डी-एनर्जाइज़ किए बिना निरंतर लोड धाराओं को विच्छेदित करने की अनुमति मिलती है।.

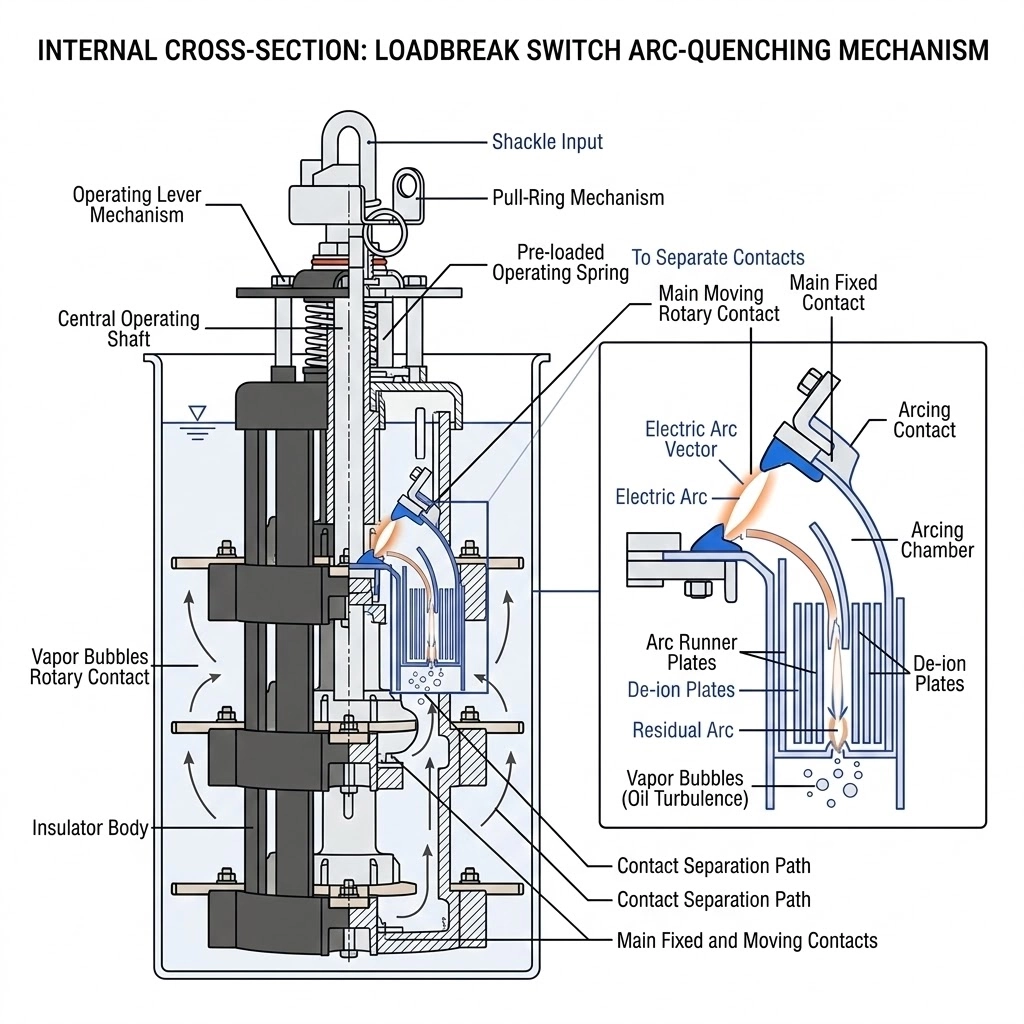

आर्क अवरोधन का भौतिकी

ऊर्जायुक्त स्विचिंग की मूलभूत चुनौती उस विद्युत आर्क का प्रबंधन करना है जो आंतरिक संपर्कों के अलग होने के ठीक क्षण में उत्पन्न होता है। ऑफ-सर्किट टैप चेंजर के विपरीत, लोडब्रेक स्विच को इस उच्च-तापमान वाले प्लाज्मा आर्क को सक्रिय रूप से बुझाना होता है। पैड-माउंटेड वितरण ट्रांसफॉर्मरों में, स्विच आसपास के डाइइलेक्ट्रिक माध्यम—आमतौर पर अत्यधिक परिष्कृत खनिज तेल या सिंथेटिक एस्टर तरल—पर निर्भर करता है ताकि वह आर्क चैनल को ठंडा करे, संपीडित करे और अंततः बुझा दे।.

गंभीर डाइइलेक्ट्रिक क्षरण और संपर्क अपक्षय को रोकने के लिए, संपर्कों का भौतिक पृथक्करण अत्यधिक यांत्रिक गति से होना चाहिए। आर्क द्वारा उत्पन्न ऊष्मीय ऊर्जा (ΔT) और स्थानीय दबाव को नियंत्रित करना आवश्यक है, जिसके लिए स्प्रिंग-लोडेड तंत्र को आधे से एक पूर्ण चक्र (60 Hz पर लगभग 8.3 से 16.6 मिलीसेकंड) के भीतर आर्क को बुझाना चाहिए। यदि आर्क की अवधि इस अत्यंत संकीर्ण खिड़की से बाहर चली जाती है, तो बाद की गर्मी तेज़ी से तेल का वाष्पीकरण कर सकती है, जिससे टैंक के विनाशकारी फटने का खतरा उत्पन्न हो जाता है।.

निर्माण और विनाश क्षमताओं में अंतर करना

इन उपकरणों की सटीक परिचालन सीमाओं को समझना क्षेत्र में विश्वसनीयता और ऑपरेटर की सुरक्षा के लिए अत्यंत महत्वपूर्ण है। एक मानक वितरण लोडब्रेक स्विच को निरंतर लोड धाराओं को वहन करने और विरामित करने के लिए डिज़ाइन किया गया है, जो आमतौर पर 15/25 kV और 38/40.5 kV वोल्टेज वर्गों में 630 A तक होता है।.

हालाँकि, लोड-ब्रेकिंग और फॉल्ट-इंटरप्टिंग क्षमताओं के बीच अंतर करना आवश्यक है। लोडब्रेक स्विच कोई सर्किट ब्रेकर नहीं है। हालांकि इसमें “फ़ॉल्ट-मेक” रेटिंग होती है—जिसका अर्थ है कि यह पहले से मौजूद शॉर्ट सर्किट में बिना फटने के बंद होने के लिए यांत्रिक रूप से पर्याप्त मजबूत है—लेकिन यह 10,000 A से अधिक के विशाल दोष धाराओं को सुरक्षित रूप से “ब्रेक” या विरामित नहीं कर सकता। वास्तविक दोष विराम के लिए, स्विच को श्रृंखलाबद्ध सुरक्षा उपकरणों जैसे <a href="/hi/””/">धारा-सीमित फ्यूज</a>. जैसा कि [NEED AUTHORITY LINK SOURCE: IEEE मानक पैड-माउंटेड लोड-इंटरप्टिंग स्विचगियर] में उल्लिखित है, इन असममित मेकिंग और सममित ब्रेकिंग क्षमताओं को क्षेत्र में तैनात करने से पहले सत्यापित करने के लिए कठोर परीक्षण प्रोटोकॉल आवश्यक हैं।.

संरचनात्मक घटक और संचालन तंत्र

लोडब्रेक स्विच की आंतरिक संरचना सीमित, तेल-भरे ट्रांसफॉर्मर टैंक के भीतर मध्यम-वोल्टेज सर्किटों को विरामित करने की अत्यधिक भौतिक मांगों द्वारा निर्धारित होती है। साधारण पृथक्करण लिंक के विपरीत, ये <a href="/hi/””/">ट्रांसफॉर्मर सहायक उपकरण</a> ये सटीक-इंजीनियर्ड काइनेटिक असेंबली हैं, जिन्हें दशकों तक फील्ड सर्विस में विश्वसनीय और दोहराई जाने योग्य स्विचिंग प्रदर्शन सुनिश्चित करने के लिए डिज़ाइन किया गया है।.

संचित-ऊर्जा स्प्रिंग तंत्र

लोडब्रेक स्विच का सबसे महत्वपूर्ण संरचनात्मक तत्व इसका ओवर-टॉगल, संग्रहित-ऊर्जा वसंत तंत्र है। जब एक फील्ड ऑपरेटर हॉट-स्टिक का उपयोग करके बाहरी संचालन हैंडल को घुमाता है, तो आंतरिक घूर्णी संपर्क तुरंत नहीं चलते। इसके बजाय, यांत्रिक इनपुट एक भारी-भरकम टॉर्शन या संपीड़न वसंत असेंबली को संपीड़ित करता है।.

एक बार स्प्रिंग अपनी अधिकतम संपीड़न सीमा तक पहुँच जाता है, तो यह यांत्रिक रूप से ट्रिप हो जाता है और अपनी संचित गतिज ऊर्जा को मुक्त कर देता है, जिससे संपर्क असेंबली ऑपरेटर की शारीरिक गति से पूरी तरह स्वतंत्र गति से खुलती या बंद होती है। यह “क्विक-मेक, क्विक-ब्रेक” क्रिया ऊर्जा युक्त स्विचिंग के लिए एक अनिवार्य आवश्यकता है। यदि संपर्क धीरे-धीरे अलग होते, तो उत्पन्न विद्युत आर्क बनी रहती, जिससे आसपास की डाइइलेक्ट्रिक तरल में भारी तापीय क्षरण होता। इसे रोकने के लिए, स्प्रिंग तंत्र संपर्क को उच्च यांत्रिक वेग, आमतौर पर 3 मी/सेकंड से 6 मी/सेकंड के बीच, से अलग कर देता है, जिससे आर्क फैलकर ट्रांसफॉर्मर हाउसिंग के भीतर खतरनाक हाइड्रोस्टैटिक दबाव बनने से पहले ही बुझ जाती है।.

संपर्क वास्तुकला और घिसाव प्रतिरोध

आर्क अवरोधन की अत्यधिक स्थानीय गर्मी से बचने के लिए, लोडब्रेक स्विच संपर्कों को मूल रूप से विद्युत घिसाव का प्रबंधन करने के लिए डिज़ाइन किया गया है। संपर्क संरचना निरंतर लोड वहन करने के लिए विशेष ज्यामिति और सामग्रियों पर निर्भर करती है, साथ ही क्षणिक स्विचिंग आर्क का सामना भी करती है। प्राथमिक धारा-वाहक सतहें आमतौर पर अत्यधिक चालक चांदी-चढ़ाया तांबे से निर्मित होती हैं, जिन्हें एक सख्त नियंत्रित तापमान वृद्धि (ΔT ≤ आसपास के तेल के तापमान से 65°C ऊपर) के साथ 630 A तक की निरंतर रेटेड धाराओं को वहन करने के लिए डिज़ाइन किया गया है।खोलने की क्रिया के दौरान, ज्यामिति यह सुनिश्चित करती है कि आर्क प्राथमिक चालक सतहों के बजाय समर्पित बलिदानकारी आर्क क्षेत्रों में बने। इन आर्क क्षेत्रों को क्षणिक प्लाज्मा तापमान सहना पड़ता है जो आसानी से 10,000°C से अधिक हो सकता है। इस स्थानीय बमबारी का सामना करने के लिए, संपर्क टिप को अक्सर सिंटर किए गए आर्क-प्रतिरोधी अक्रिय धातु मिश्र धातुओं, जैसे कि तांबा-टांगस्टन (CuW) से निर्मित किया जाता है। यह विशेष सामग्री मैट्रिक्स संपर्क अपक्षय को गंभीर रूप से सीमित करता है (जिसका मूल्यांकन अक्सर प्रति स्विचिंग ऑपरेशन माइक्रोमीटर (μm) में किया जाता है) और गंभीर फॉल्ट-मेक स्थितियों के तहत संपर्कों को एक-दूसरे से माइक्रो-वेल्ड होने से रोकता है।.

[विशेषज्ञ की अंतर्दृष्टि]

• स्प्रिंग तंत्र की विफलता अक्सर मैनुअल सक्रियण के दौरान हैंडल को खींचने में ऑपरेटर की हिचकिचाहट या “टीज़िंग” से जुड़ी होती है, न कि आंतरिक कॉइल्स की शुद्ध यांत्रिक थकान से।.
• तेल का डाइइलेक्ट्रिक स्ट्रेंथ सीधे संपर्क जीवनकाल से संबंधित होता है; दूषित तेल या उच्च आर्द्रता नियमित लोड ड्रॉपिंग के दौरान CuW टिप के क्षरण को बहुत तेजी से बढ़ा देती है।.

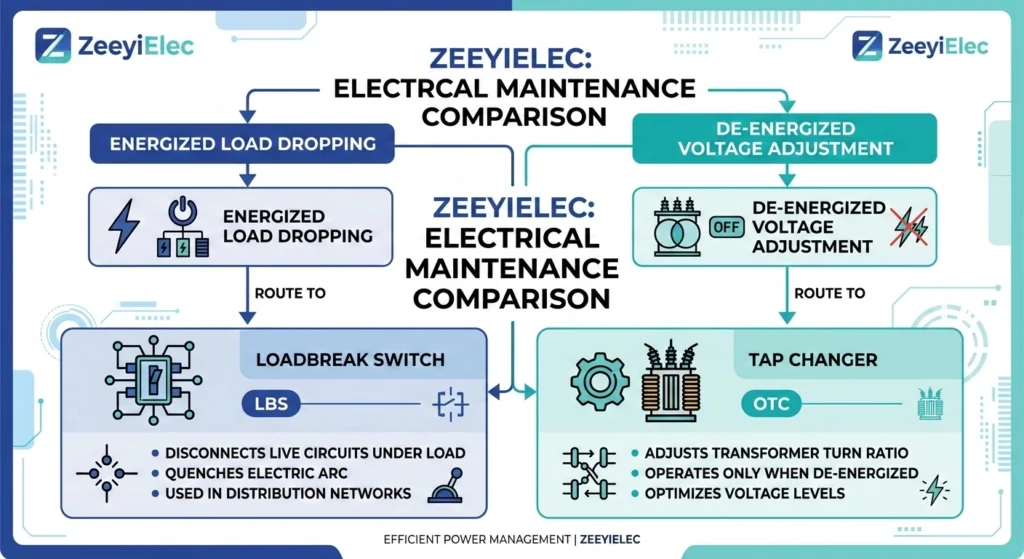

एप्लिकेशन सीमा स्थापित करना: ऊर्जायुक्त बनाम ऊर्जाहीन स्विचिंग

क्षेत्र संचालन और खरीद में अक्सर स्विचिंग उपकरणों के बीच कार्यात्मक ओवरलैप को लेकर भ्रम होता है। लोडब्रेक स्विच और सर्किट से बाहर टैप चेंजर वितरण ट्रांसफॉर्मरों पर दिखाई देते हैं, यांत्रिक स्विचिंग क्रियाएँ शामिल करते हैं, और हैंडल या मोटर ऑपरेटरों के साथ बाहरी रूप से लगाए जाते हैं। हालांकि, एक ही परिचालन अंतर—ऊर्जायुक्त बनाम ऊर्जाहीन संचालन—इन दोनों घटकों के बीच पूर्ण अनुप्रयोग सीमा को परिभाषित करता है।.

सुरक्षित ऊर्जायुक्त संचालन सीमाएँ

लोडब्रेक स्विच ट्रांसफॉर्मर के ऊर्जावान रहते हुए करंट को विच्छेदित करता है। फील्ड क्रू पूरे फीडर लाइनों को ब्लैकआउट किए बिना नेटवर्क के सेक्शन को अलग करने के लिए इन स्विचों पर निर्भर करते हैं। स्विच को सक्रिय करने से पहले ऑपरेटरों को यह सत्यापित करना चाहिए कि सर्किट करंट डिवाइस की प्रमाणित सीमाओं के भीतर है—आमतौर पर 15 kV से 35 kV वितरण प्रणालियों के लिए 630 A निरंतर।.

इसके विपरीत, एक ऑफ-सर्किट टैप चेंजर ट्रांसफॉर्मर को डी-एनर्जाइज़ करने के बाद ही वोल्टेज अनुपात समायोजित करता है। इसमें उच्च-ऊर्जा प्लाज्मा को बुझाने के लिए आवश्यक संचित-ऊर्जा तंत्र और आर्क-क्वेंचिंग संरचनाएं भौतिक रूप से अनुपस्थित होती हैं।.

ग्रिड पर दुरुपयोग का परिणाम

इन दो एक्सेसरीज़ के बीच भ्रम के गंभीर वास्तविक परिणाम होते हैं। सक्रिय लोड के तहत एक ऑफ-सर्किट टैप चेन्जर (आमतौर पर 63 A या 125 A के लिए रेटेड) का संचालन करना उपकरण को भौतिक रूप से नष्ट कर देता है। क्योंकि यह ऑपरेटर की मैनुअल घुमाने की गति के आधार पर धीरे-धीरे संपर्कों को अलग करता है, इसलिए 10 A या उससे अधिक की लोड करंट को तोड़ने पर एक निरंतर विद्युत आर्क उत्पन्न होगा। यह अनियंत्रित आर्क आसपास के डाइइलेक्ट्रिक तेल को तेजी से खराब कर देता है, तांबे के संपर्कों को गंभीर रूप से नुकसान पहुँचाता है, और ट्रांसफार्मर के आंतरिक हिस्से में विनाशकारी खराबी का खतरा पैदा करता है।इंजीनियरिंग विनिर्देश के दृष्टिकोण से, जहाँ वास्तव में वोल्टेज समायोजन की आवश्यकता होती है, वहाँ लोडब्रेक स्विच निर्दिष्ट करना मूल समस्या को अनसुलझा ही छोड़ देता है। सुरक्षा खतरों को रोकने और यह सुनिश्चित करने के लिए कि सही ग्रिड कार्य के लिए सही सहायक उपकरण तैनात किया गया है, फील्ड इंजीनियरों को प्रारंभिक RFQ चरण के दौरान इन अनुप्रयोग सीमाओं को स्पष्ट रूप से निर्धारित करना चाहिए।.

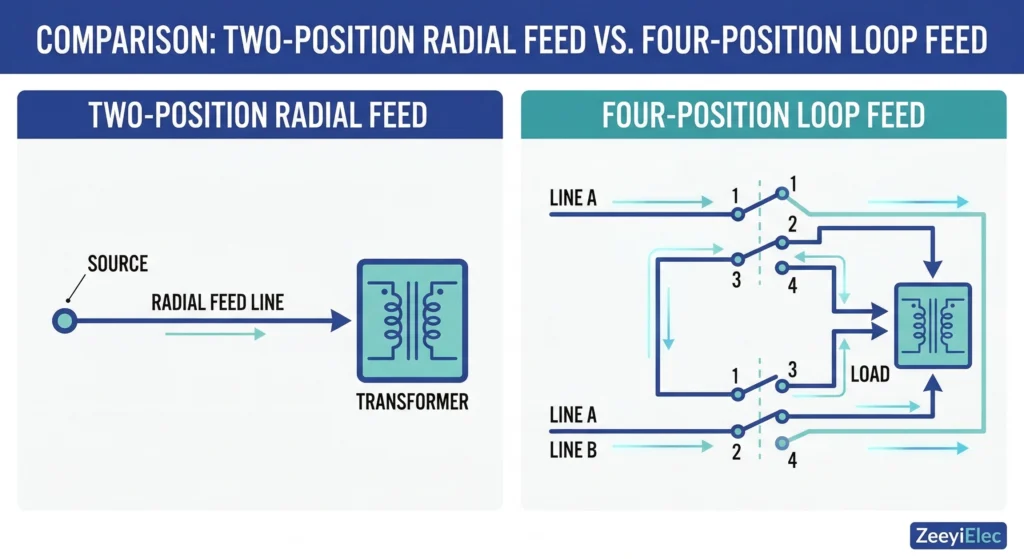

वितरण ट्रांसफॉर्मरों में विन्यास: द्वि-स्थिति बनाम चतुर्-स्थिति

पैड-माउंटेड ट्रांसफॉर्मर के लिए लोडब्रेक स्विच निर्दिष्ट करते समय, इंजीनियरों को व्यापक वितरण प्रणाली की टोपोलॉजी के आधार पर आंतरिक संपर्क विन्यास का चयन करना चाहिए। यह विकल्प सीधे ग्रिड की लचीलापन, दोष पृथक्करण क्षमताएं और समग्र परियोजना लागत को प्रभावित करता है। IEEE C57.12.34 जैसे स्थापित उद्योग मानकों के तहत—जो तीन-फेज पैड-माउंटेड वितरण ट्रांसफॉर्मरों के लिए विद्युत और यांत्रिक आवश्यकताओं को नियंत्रित करता है—उपयोगिताएं आमतौर पर दो-स्थिति या चार-स्थिति स्विचिंग योजनाओं में से किसी एक को तैनात करती हैं।.

दो-स्थिति रेडियल फीड अनुप्रयोग

एक दो-स्थिति लोडब्रेक स्विच एक सरल, द्विआधारी परिचालन स्थिति प्रदान करता है: चालू (बंद) या बंद (खुला)। यह विन्यास लगभग विशेष रूप से रेडियल फीड वितरण नेटवर्क में उपयोग किया जाता है, जहाँ एक ही पावर स्रोत लाइन के अंत में स्थित ट्रांसफॉर्मर को आपूर्ति करता है। इन सेटअप्स में, आने वाली भूमिगत बिजली को आमतौर पर विश्वसनीय का उपयोग करके समाप्त किया जाता है। केबल सहायक उपकरण (जैसे कोल्ड श्रिंक या हीट श्रिंक टर्मिनेशन) जो सीधे स्विच के प्राथमिक बुशिंग्स से जुड़ते हैं।.

हालांकि यह अत्यधिक किफायती है, रेडियल टोपोलॉजी का अर्थ है कि किसी भी अपस्ट्रीम खराबी या रखरखाव कार्य के परिणामस्वरूप डाउनस्ट्रीम लोड के लिए अनिवार्य रूप से पूर्ण बिजली कटौती होगी। दो-स्थिति विन्यास के लिए मानक रेटिंग निरंतर धाराओं (I_c) विशिष्ट ट्रांसफार्मर kVA रेटिंग और लोड मांगों के आधार पर 15/25 kV सिस्टम वोल्टेज पर 200 A या 630 A।.

चार-स्थिति लूप फीड सेक्शनलाइज़ेशन

उच्च-मांग वाले बुनियादी ढांचे और आवासीय उपविभाजनों के लिए, जिन्हें उच्च विश्वसनीयता की आवश्यकता होती है, उपयोगिताओं लूप फीड नेटवर्क का उपयोग करती हैं। एक चार-स्थिति वाला सेक्शनलाइजिंग लोडब्रेक स्विच विशेष रूप से इस उन्नत टोपोलॉजी के लिए डिज़ाइन किया गया है। यह ऑपरेटरों को एक ही भूमिगत लूप के भीतर दो अलग-अलग प्राथमिक स्रोतों (लाइन A और लाइन B) से बिजली मार्गित करने की अनुमति देता है।.

यह स्विच एक आंतरिक V-ब्लेड या T-ब्लेड संपर्क तंत्र के साथ काम करता है, जो चार विशिष्ट परिचालन स्थितियाँ प्रदान करता है: लाइन A जुड़ी हुई, लाइन B जुड़ी हुई, दोनों लाइनें जुड़ी हुई (लूप बंद), या दोनों लाइनें खुली हुई। यदि लाइन A में कोई दोष होता है, तो ऑपरेटर क्षतिग्रस्त केबल खंड को सुरक्षित रूप से अलग कर सकता है और तुरंत लाइन B के माध्यम से ट्रांसफॉर्मर में बिजली बहाल कर सकता है, जिससे विद्युत कटौती की अवधि काफी कम हो जाती है।.

संरचना तुलना मैट्रिक्स

लोडब्रेक स्विच विन्यास की तुलना

[विशेषज्ञ की अंतर्दृष्टि]

• चार-स्थिति वाले स्विच प्रारंभ में अधिक लागत वाले होते हैं, लेकिन लूप की अखंडता बनाए रखने और विफलता को अलग करने से ये अक्सर पहले बड़े केबल दोष के दौरान ही अपनी लागत वसूल कर लेते हैं।.
• ट्रांसफॉर्मर टैंक के भौतिक आयामों को हमेशा सत्यापित करें; चार-स्थिति स्विचगियर असेंबली को एक बुनियादी दो-स्थिति स्विच की तुलना में काफी बड़े आंतरिक क्षेत्रफल और तेल की मात्रा की आवश्यकता होती है।.

क्षेत्रीय तैनाती और परिचालन सुरक्षा प्रोटोकॉल

मध्यम-वोल्टेज उपकरणों का संचालन स्वाभाविक रूप से विशाल विद्युत ऊर्जा के प्रबंधन से जुड़ा होता है। जबकि आंतरिक संग्रहित ऊर्जा तंत्र संपर्कों के त्वरित पृथक्करण की गारंटी देता है, क्षेत्रीय कर्मियों की सुरक्षा अंततः स्थापित स्विचिंग अनुक्रमों और भौतिक सत्यापन प्रोटोकॉल के सख्त पालन पर निर्भर करती है। लोडब्रेक स्विच को विद्युत-संचालित लोड को गिराने के लिए डिज़ाइन किया गया है, लेकिन इसे इसके निर्धारित पर्यावरणीय और संरचनात्मक सीमाओं के भीतर ही संचालित किया जाना चाहिए।.

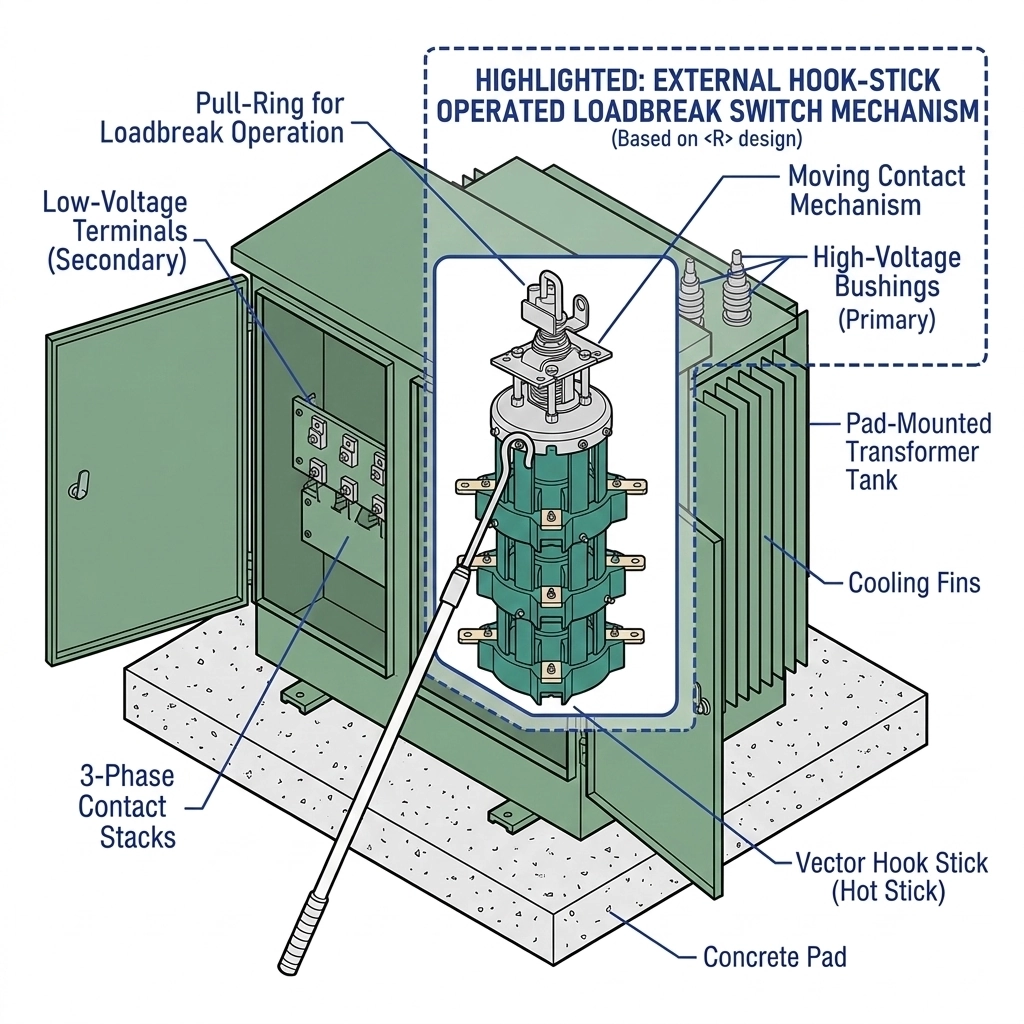

हुक-स्टिक संचालन सर्वोत्तम अभ्यास

अधिकांश पैड-माउंटेड ट्रांसफॉर्मर लोडब्रेक स्विच विशेष रूप से बाहरी हुक-स्टिक संचालन के लिए डिज़ाइन किए गए हैं। यह डिज़ाइन ऑपरेटर को मेक या ब्रेक क्रिया के दौरान उपकरण से सुरक्षित भौतिक दूरी बनाए रखने की अनुमति देता है, जिससे संभावित आर्क-फ्लैश घटनाओं के संपर्क के जोखिम को कम किया जा सकता है।.

स्विचिंग आदेश को निष्पादित करते समय, लाइनमैन आमतौर पर 8 से 12 फीट लंबी इन्सुलेटेड फाइबरग्लास हॉट-स्टिक का उपयोग करते हैं। ऑपरेटर को ट्रांसफॉर्मर के दरवाजों से निकलने वाली प्रत्यक्ष विस्फोट पथ के पूरी तरह से बाहर खड़ा होना चाहिए। यद्यपि आंतरिक स्प्रिंग वास्तविक संपर्क वेग को निर्धारित करती है, ऑपरेटर को स्विच के बाहरी आईलेट पर दृढ़ और निर्णायक खींच या घुमाव देना होता है। हिचकिचाहट से स्प्रिंग आंशिक रूप से चार्ज हो सकती है बिना पूरी तरह ट्रिप किए, जिससे स्विच असुरक्षित मध्यवर्ती स्थिति में रह सकता है। एक बार स्प्रिंग रिलीज़ हो जाने पर, एक विशिष्ट यांत्रिक टकराव की आवाज़ यह पुष्टि करती है कि टॉगल ने अपनी पूरी यात्रा पूरी कर ली है।.

स्विचिंग से पहले तेल का स्तर और डाइइलेक्ट्रिक सत्यापन

किसी भी स्विचिंग ऑपरेशन को करने से पहले, फील्ड कर्मियों को ट्रांसफार्मर के द्रव स्तर और तापमान गेजों की दृश्य रूप से पुष्टि करनी चाहिए। चूँकि लोडब्रेक स्विच उच्च-तापमान वाले आर्क को बुझाने के लिए पूरी तरह से आसपास के तेल की विद्युत-आवेश प्रतिरोध क्षमता पर निर्भर करता है, इसलिए इस द्रव की भौतिक स्थिति में कोई समझौता नहीं किया जा सकता। मानक विद्युत खनिज तेल में आमतौर पर 630 A लोड ब्रेक को सुरक्षित रूप से सपोर्ट करने के लिए, एक मानक 2.5 मिमी परीक्षण गैप पर न्यूनतम ≥ 30 kV का डाइइलेक्ट्रिक ब्रेकडाउन वोल्टेज होना आवश्यक है।यदि परिवेशी 20°C तापमान पर आंतरिक द्रव स्तर निर्माता के सुरक्षित न्यूनतम संकेतक से नीचे चला जाता है, तो ऊपरी स्विच संपर्क टैंक के शीर्ष पर नाइट्रोजन ब्लैंकेट या वायु स्थान के संपर्क में आ सकते हैं। इस बिगड़ी हुई स्थिति में स्विच का संचालन करने से आवश्यक कूलिंग और आर्क-क्वेंचिंग माध्यम हट जाता है। परिणामस्वरूप, अनियंत्रित विद्युत आर्क तुरंत 5,000°C से अधिक का स्थानीय गैस तापमान उत्पन्न कर सकता है, जिससे आंतरिक दबाव में तेजी से वृद्धि होती है और आवरण के विनाशकारी टूटने की तत्काल संभावना पैदा हो जाती है।.

अपने अगले प्रोजेक्ट के लिए लोडब्रेक स्विचों का विनिर्देशन

सही स्विचिंग उपकरण की खरीद के लिए घटक की यांत्रिक क्षमताओं और वितरण ग्रिड की परिचालन आवश्यकताओं के बीच सटीक संरेखण आवश्यक है। एक अपूर्ण विनिर्देश विनाशकारी क्षेत्रीय विफलताओं या महंगी स्थापना में देरी का कारण बन सकता है।.

आवश्यक RFQ पैरामीटर

जब कोटेशन के लिए अनुरोध (RFQ) प्रस्तुत करते समय, इंजीनियरों को कई अनिवार्य विद्युत और संरचनात्मक मापदंडों को परिभाषित करना होता है। सबसे पहले, आवश्यक सिस्टम वोल्टेज वर्ग निर्दिष्ट करें, जिसमें आमतौर पर पैड-माउंटेड वितरण नेटवर्क के लिए 15/25 kV या 38/40.5 kV विकल्प शामिल होते हैं। दूसरा, निरंतर धारा रेटिंग स्पष्ट रूप से बताएं; मानक यूटिलिटी अनुप्रयोगों में लगभग सार्वभौमिक रूप से मजबूत 630 A वहन क्षमता की आवश्यकता होती है। अंत में, यह निर्दिष्ट करके अनुप्रयोग के दायरे की पहचान करें कि ट्रांसफार्मर 1-फेज या 3-फेज तेल-भरा इकाई है, क्योंकि यह स्विच की यांत्रिक कनेक्टिविटी और संपर्क संरचना को निर्धारित करता है।.

ट्रांसफॉर्मर एक्सेसरीज़ के लिए ज़ीयीइलेक्ट के साथ साझेदारी

ZeeyiElec लोडब्रेक स्विच पोर्टफोलियो में तेल-डूबे ट्रांसफॉर्मर सिस्टम में विश्वसनीय स्विचिंग के लिए इंजीनियर किए गए दो-स्थिति और चार-स्थिति सेक्शनलाइजिंग डिज़ाइन शामिल हैं। ये घटक हुक-स्टिक संचालित तंत्र और संग्रहित ऊर्जा से त्वरित क्रिया प्रदान करते हैं, जो 1-फ़ेज़ और 3-फ़ेज़ दोनों अनुप्रयोगों के लिए उपयुक्त हैं। चाहे आप एक सरल रेडियल फीड को अपग्रेड कर रहे हों या एक जटिल लूप-फीड ग्रिड डिजाइन कर रहे हों, हमारी टीम OEM/वितरक परियोजनाओं के लिए उत्पाद चयन, तकनीकी विवरण और कोटेशन प्रतिक्रिया में सहायता करती है।.

अपनी आवश्यक विनिर्देश, चित्र और लक्षित बाजार हमारी इंजीनियरिंग टीम के साथ साझा करें—हम तकनीकी प्रतिक्रिया और कोटेशन सुझावों के साथ उत्तर देंगे ताकि आपका खरीद चक्र समय पर बना रहे।.

अक्सर पूछे जाने वाले प्रश्न

क्या एक लोडब्रेक स्विच शॉर्ट सर्किट दोष को विरामित कर सकता है?

नहीं, मानक लोडब्रेक स्विच विशेष रूप से रेटेड निरंतर लोड धाराओं—आमतौर पर 630 A तक—को विरामित करने के लिए डिज़ाइन किए गए हैं, न कि विशाल दोष धाराओं को। इन्हें वर्तमान-सीमित फ्यूज़ जैसे बैकअप सुरक्षा उपायों के साथ सावधानीपूर्वक समन्वित किया जाना चाहिए, ताकि उच्च-आकार की दोषों को उपकरणों को विनाशकारी क्षति होने से पहले सुरक्षित रूप से दूर किया जा सके।.

पैड-माउंटेड ट्रांसफॉर्मर लोडब्रेक स्विचों के लिए सामान्य वोल्टेज सीमा क्या है?

ये स्विचिंग उपकरण आमतौर पर मध्यम-वोल्टेज वितरण नेटवर्क में तैनात किए जाते हैं, और मानक 15/25 kV तथा 38/40.5 kV वोल्टेज वर्गों के भीतर सुरक्षित रूप से संचालित होते हैं। उनकी वास्तविक क्षेत्र क्षमता आंतरिक फ्लैशओवर को रोकने के लिए उपयुक्त विद्युतरोधी माध्यम, जैसे अत्यधिक परिष्कृत खनिज तेल, में पूरी तरह से डूबे रहने पर ही निर्भर करती है।.

चार-स्थिति वाला लोडब्रेक स्विच दो-स्थिति वाले से कैसे भिन्न होता है?

एक दो-स्थिति स्विच एकल रेडियल फीड के लिए बुनियादी ऑन/ऑफ नियंत्रण प्रदान करता है, जबकि एक चार-स्थिति स्विच लूप-फीड सिस्टम के लिए उन्नत सेक्शनलाइजिंग क्षमताएँ प्रदान करता है। यह संरचनात्मक अंतर यूटिलिटी ऑपरेटरों को रखरखाव के लिए दोषग्रस्त विशिष्ट केबल खंडों को अलग करने की अनुमति देता है, साथ ही डाउनस्ट्रीम लोड्स को निरंतर बिजली आपूर्ति बनाए रखता है।.

लोडब्रेक स्विच संचालित करने के लिए हुक-स्टिक का उपयोग क्यों करें?

हुक-स्टिक ऊर्जायुक्त, पैड-माउंटेड उपकरणों के साथ काम करने वाले ऑपरेटरों को आवश्यक भौतिक दूरी प्रदान करता है, जिससे वे तत्काल आर्क-फ्लैश सीमा के बाहर सुरक्षित रहते हैं। यह स्विच के आंतरिक संग्रहित ऊर्जा वसंत तंत्र को सही ढंग से सक्रिय करने के लिए आवश्यक यांत्रिक लीवरेज भी प्रदान करता है, जिससे संपर्क अलगाव तीव्र और त्वरित होता है।.

क्या मैं ट्रांसफॉर्मर वोल्टेज समायोजित करने के लिए लोडब्रेक स्विच का उपयोग कर सकता हूँ?

नहीं, वोल्टेज टर्न रेशियो समायोजित करना एक ऑफ-सर्किट टैप चेंजर का विशिष्ट, समर्पित कार्य है, जिसे केवल तब ही संचालित किया जाना चाहिए जब ट्रांसफॉर्मर पूरी तरह से डी-एनर्जाइज़्ड हो। जहाँ वास्तव में वोल्टेज समायोजन की आवश्यकता होती है, वहाँ लोडब्रेक स्विच निर्दिष्ट करने से मूल समस्या अनसुलझी रह जाती है और क्षेत्र में खतरनाक परिचालन भ्रम पैदा होता है।.
