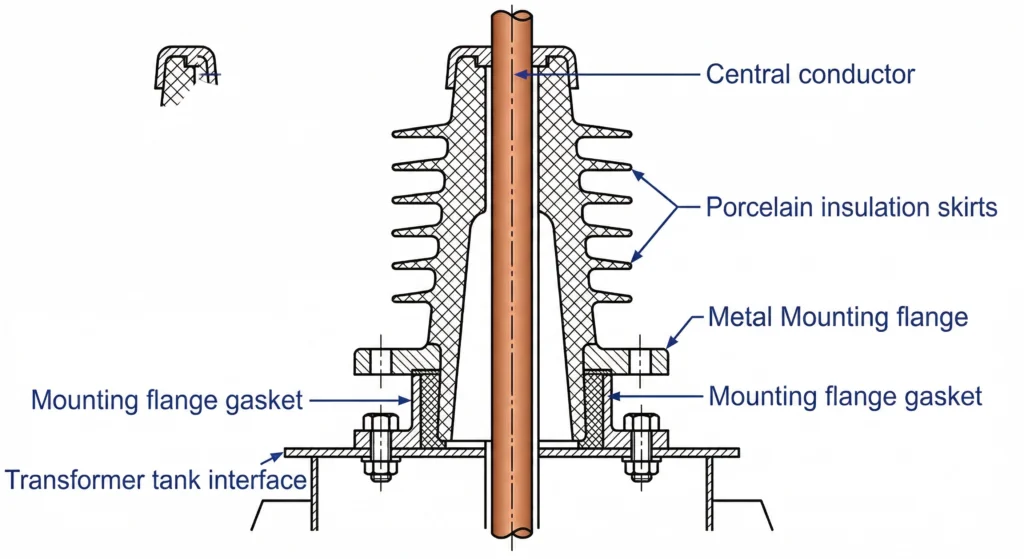

Paryoyo shiUne traversée de transformateur moyenne tension est un composant de passage isolé installé sur la paroi de la cuve du transformateur pour transférer en toute sécurité le courant entre les enroulements internes et les circuits externes.. Les bagues font le lien entre l'isolation interne et les connexions externes, et constituent l'interface critique qui empêche le conducteur sous tension de court-circuiter l'enveloppe métallique mise à la terre.. Lors de l'évaluation des traversées moyenne tension pour un projet de distribution, les ingénieurs doivent reconnaître que ces composants sont des systèmes diélectriques très élaborés, conçus pour gérer des champs de contraintes électriques intenses pendant une durée de vie de 25 à 40 ans.
L'âme de la douille est le conducteur central, généralement fabriqué en cuivre ou en aluminium à haute conductivité, qui transporte le courant de charge de la partie active du transformateur vers le réseau. Dans les applications de distribution, le courant nominal requis couvre un large spectre, généralement de 55A à 3150A.. La section de cette tige ou de ce tube central détermine la capacité thermique du composant et sa capacité à résister aux forces de court-circuit sans déformation mécanique.
Pour assurer la fiabilité à long terme et prévenir le vieillissement prématuré de l'huile de transformateur environnante ou de l'isolation solide, l'élévation de la température opérationnelle du conducteur doit être strictement gérée. Les spécifications exigent souvent que l'élévation de température ΔT ≤ 65°C au-dessus de la température ambiante dans des conditions de charge continue maximale.
L'enveloppe isolante entoure le conducteur de courant. Les dimensions physiques et la résistance diélectrique de cette enveloppe doivent être adaptées à la classe de tension du système, qui va généralement de 12 à 52 kV pour les réseaux à moyenne tension.. La géométrie externe présente une alternance d'écailles conçues pour maximiser la distance de fuite, un facteur critique pour empêcher le suivi de la surface dans les environnements contaminés. La bride de montage sert d'ancrage mécanique. Dans les opérations sur le terrain, la dégradation des joints à cette interface est l'une des principales causes de la pénétration de l'humidité et de la rupture diélectrique. Pour les essais structurels, les professionnels s'appuient sur des normes internationales telles que IEC 60137 pour les douilles isolées.
Lors de l'approvisionnement accessoires pour transformateurs pour les projets internationaux, le choix de la mauvaise norme compromet l'intégrité diélectrique et entraîne un décalage physique au niveau de la bride de la cuve du transformateur. Dans les projets pratiques, les traversées de moyenne tension sont sélectionnées en fonction du système de normes (ANSI ou DIN) afin d'assurer une intégration parfaite..
Les traversées conformes à la norme ANSI dominent le réseau nord-américain et les régions qui suivent les cadres de l'IEEE. Ces modèles présentent des diamètres de cercle de boulon spécifiques, des configurations de goujons filetés et des profils de porcelaine robustes adaptés aux applications lourdes conformément à des normes telles que IEEE C57.19.01. Le montage ultérieur d'une bague ANSI sur un réservoir non ANSI est notoirement difficile en raison des différences fondamentales dans l'assise du joint. Ils sont largement spécifiés pour les transformateurs des classes 15kV, 25kV et 35kV.
Les normes DIN servent de modèle dimensionnel pour l'Europe, le Moyen-Orient et l'Asie. Les traversées DIN sont visuellement distinctes et utilisent souvent un mécanisme de bague de serrage plus simple avec un système de fixation par tige de traction centrale. Cette modularité permet aux équipes de maintenance de remplacer plus facilement la tige interne ou la porcelaine externe sans avoir à vidanger la majeure partie de l'huile du transformateur.
Alors que les normes ANSI et DIN dictent les dimensions physiques, les normes EN et CEI - en particulier la norme CEI 60137 - régissent les essais électriques. Une unité conforme à la norme EN/CEI doit passer des tests de vérification rigoureux pour les décharges partielles, la stabilité thermique et le niveau d'isolation par impulsion de base (BIL), quel que soit son profil physique.
Les applications standard EN/CEI exigent généralement une distance de fuite minimale de 16 mm/kV à 20 mm/kV pour les environnements propres, tandis que les zones de pollution industrielle lourde ou côtière exigent strictement une distance de fuite spécifique de ≥ 31 mm/kV pour éviter le suivi de la surface et les embrasements.
[Expert Insight] Diagnostic de la sélection standard
- Il faut toujours vérifier le diamètre du cercle de boulon (BCD) et l'ouverture de la bride avant d'approuver le remplacement d'une bague. Un écart de 2 mm garantit une fuite d'huile.
- Ne mélangez pas des composants internes conformes à la norme DIN avec des boîtiers externes conformes à la norme ANSI ; la répartition des contraintes mécaniques sera fondamentalement erronée.
- Veiller à ce que les essais d'acceptation en usine (FAT) citent explicitement la norme CEI 60137 ou la norme IEEE C57.19.01, en fonction de la région cible.
La porcelaine reste l'épine dorsale traditionnelle des systèmes diélectriques de transformateurs, appréciée pour sa durabilité sur le terrain et sa résistance aux intempéries. La porcelaine est très résistante au suivi de surface et à la dégradation par les UV, ce qui en fait le choix par défaut pour les installations extérieures.
Couramment spécifiée pour les réseaux de distribution nord-américains, la conception en deux parties permet aux équipes sur le terrain de remplacer une jupe en porcelaine supérieure endommagée sans desceller la cuve du transformateur principal. Ils sont généralement choisis pour les classes de tension de 15kV à 35kV.
Utilisée pour les applications hermétiques, la construction solide d'une seule pièce minimise les interfaces avec joints. La réduction des points de défaillance potentiels diminue considérablement le risque de fuites d'huile, ce qui les rend très fiables pour les nœuds critiques de 15kV et 25kV.
Ces traversées, qui sont le cheval de bataille des réseaux européens et internationaux, sont dotées du mécanisme caractéristique de la bague de serrage DIN. Cette approche normalisée simplifie l'approvisionnement des transformateurs de 12 à 24 kV.
Conçues pour les limites supérieures du spectre de la moyenne tension, ces douilles plus volumineuses présentent des profils très profilés pour maximiser la résistance au cheminement de la surface.
Pour les environnements à forte pollution, ces enveloppes étendues sont conçues pour atteindre une distance de fuite spécifique de ≥ 31 mm/kV à travers la barrière d'isolation de 36kV à 52kV.
Les plus grands abaisseurs de tension exigent des conducteurs internes massifs capables de transférer jusqu'à 3150A. Le boîtier en porcelaine est sensiblement plus large pour accueillir de lourdes tiges de cuivre ou d'aluminium et gérer la dilatation thermique.
Ces composants doivent être sélectionnés de manière à ce que l'élévation de la température de l'interface reste ΔT ≤ 65°C, même en cas de cycles de charge de pointe.
Les réseaux de distribution modernes font de plus en plus appel à des technologies polymères avancées. La résine époxy et les matériaux composites offrent des avantages significatifs en termes de résistance à l'éclatement et de précision dimensionnelle, ce qui simplifie l'installation sur le terrain et réduit les contraintes mécaniques sur la bride du réservoir.
Préférées pour les appareillages de commutation intérieurs et les transformateurs à sec, les douilles coulées en résine époxy standard offrent une excellente résistance mécanique. Cependant, les formulations époxy standard n'étant pas stables aux UV, leur application est strictement limitée aux environnements intérieurs ou blindés.
Lorsque des bagues en polymère sont nécessaires à l'extérieur, les formulations époxy cycloaliphatiques sont obligatoires. Les époxydes standard pour l'intérieur souffrent d'un grave suivi de surface à la lumière du soleil, alors que les mélanges cycloaliphatiques conservent leur hydrophobie et leur rigidité diélectrique pendant des décennies.
Servant de point d'accouplement principal pour les connecteurs séparables, ils sont souvent spécifiés avec puits de bague et inserts pour créer une interface isolée et sûre au toucher. Composant essentiel du puits isolé pour les applications de transformateurs de distribution, il constitue une base sûre pour la douille et permet aux équipes de terrain de raccorder rapidement les câbles souterrains sans exposer les conducteurs sous tension..
Combinant un noyau époxy renforcé de fibre de verre avec un boîtier en caoutchouc de silicone moulé, cette approche hybride offre une immense résistance mécanique en porte-à-faux et des performances supérieures en matière de pollution.
Les modèles composites sont généralement 30% à 50% plus légers que leurs équivalents en porcelaine, ce qui les rend plus faciles à manipuler tout en offrant d'excellentes performances dans les environnements contaminés.

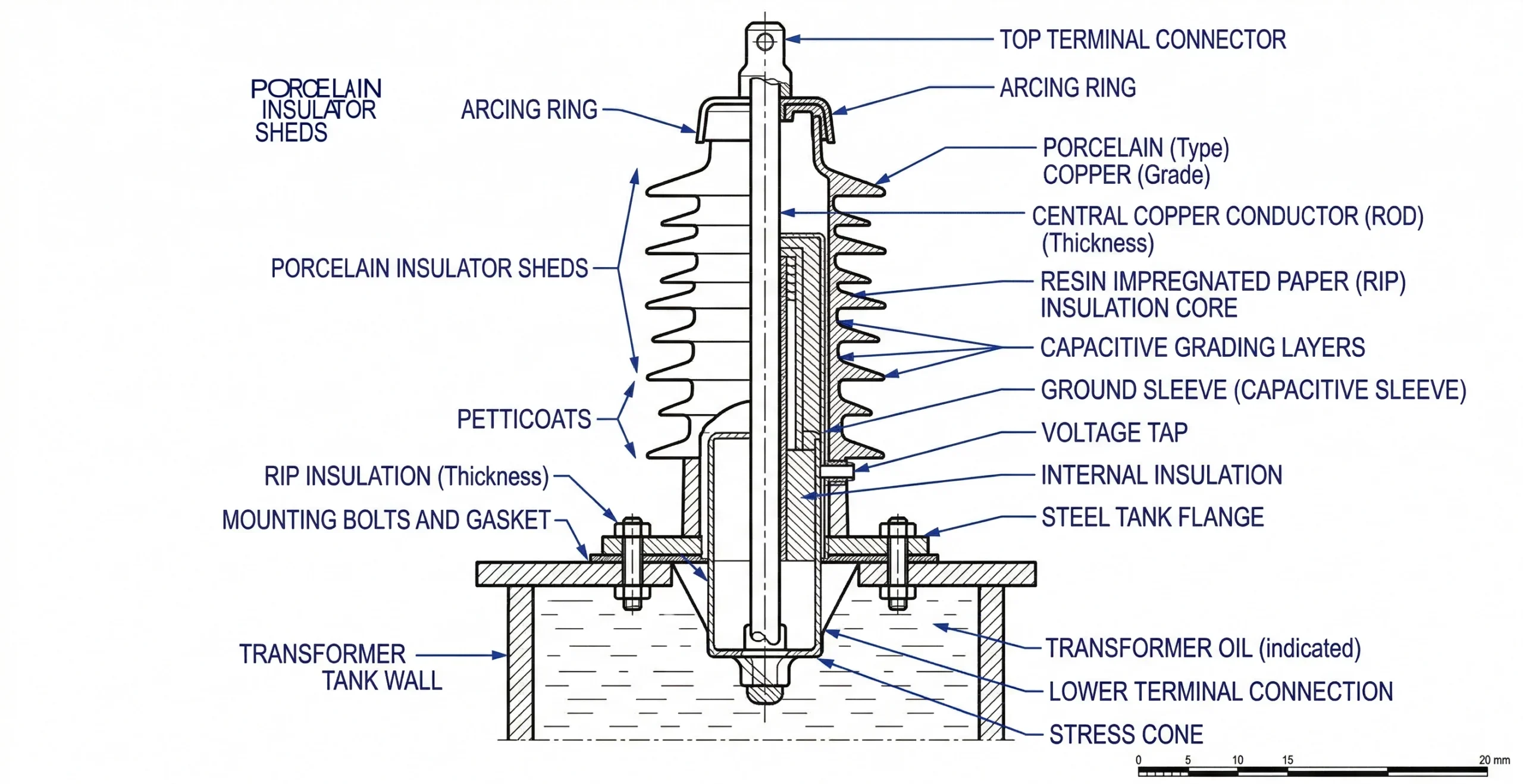

Pour le seuil supérieur du spectre de tension moyenne, l'isolation solide ne peut pas gérer correctement les champs électriques. Les traversées capacitives graduées intègrent des feuilles conductrices finement espacées dans la matrice époxy solide.
Ce classement capacitif interne répartit uniformément la contrainte électrique, garantissant que la contrainte maximale du champ électrique radial reste ≤ 3,0 kV/mm, empêchant ainsi l'apparition de décharges partielles.
[Regard d'expert] Manipulation et installation des polymères
- Ne jamais nettoyer une bague en composite de silicone avec des solvants hydrocarbonés agressifs ; cela détruit la couche superficielle hydrophobe et favorise le cheminement.
- Les bagues coulées en époxy nécessitent un respect strict des spécifications de couple du fabricant sur la bride de montage. Un serrage excessif entraîne des microfissures dans la base de résine.
- Conserver les bagues époxy d'intérieur dans leur emballage d'origine protégé contre les UV jusqu'au jour de l'installation afin d'éviter une dégradation prématurée due à l'éclairage ambiant de l'entrepôt.

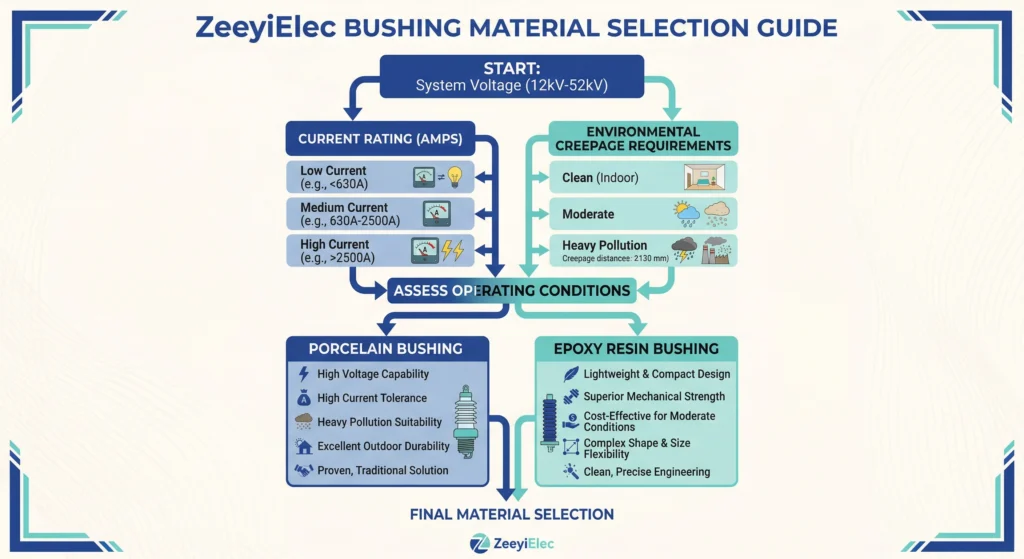

Le choix d'une douille moyenne tension appropriée nécessite une évaluation systématique des paramètres diélectriques et thermiques afin de garantir la survie aux surtensions transitoires et aux cycles de charge de pointe. Les enjeux d'une bonne sélection sont remarquablement élevés. Les données industrielles indiquent que 15-25% des pannes de transformateurs sont dues à un dysfonctionnement des accessoires plutôt qu'à des défauts du noyau ou de l'enroulement.. De même, des évaluations sur le terrain dans plus de 150 installations industrielles ont montré qu'un mauvais choix d'accessoires était à l'origine d'environ 35% des défaillances des systèmes de câbles au cours des cinq premières années d'exploitation..
En plus de ces taux de défaillance sur le terrain, des spécifications incomplètes sont à l'origine d'environ 40% d'inadéquations d'accessoires et de commandes de modifications coûteuses au cours des projets d'installation de transformateurs. La sous-spécification d'une bague de transformateur risque directement d'entraîner une rupture diélectrique catastrophique, d'où l'importance d'une logique de sélection systématique.
| Catégorie de paramètres | Gamme standard / Options | Sélection du conducteur |
| Classe de tension | 12kV - 52kV | Exigences en matière de tension nominale du système et de niveau d'isolation de base (BIL). |
| Valeur nominale actuelle | 55A - 3150A | Charge maximale continue du transformateur + marge de sécurité thermique de 10-20%. |
| Norme d'interface | ANSI, DIN ou Epoxy/EN | Conformité au réseau régional et conception des brides mécaniques des réservoirs de transformateurs. |
| Matériau diélectrique | Porcelaine, Epoxy Cast, Composite | Environnement d'installation (intérieur/extérieur) et limites d'exposition aux UV. |
| Distance de fuite | 16 mm/kV à ≥ 31 mm/kV | L'altitude du site et la gravité de la pollution environnementale (par exemple, le brouillard salin côtier). |
La classe de tension dicte les dimensions physiques, mais le niveau d'isolation de base (BIL) est la mesure ultime de la résistance diélectrique. Un réseau de distribution de 24 kV doit résister à des impulsions de foudre de haute énergie sans s'effondrer.
Un manchon standard de 24 kV est souvent spécifié avec un BIL de 125 kV ou 150 kV. Dans les régions où les niveaux isocérauniques sont élevés, les ingénieurs de terrain imposent strictement la BIL de 150 kV, plus élevée, afin d'éviter que la contrainte ΔV ne perfore l'isolant solide.
La logique de sélection du noyau consiste à calculer le courant maximal de pleine charge de l'enroulement du transformateur et à ajouter une marge de sécurité - généralement de 10% à 20% - pour tenir compte des conditions de surcharge temporaire.
En cas de sous-dimensionnement thermique, I2Les pertes R génèrent une chaleur interne excessive qui accélère la fragilisation du joint de la bride. Pour les applications de réduction de puissance supérieures à 2000 A, spécifier des composants dotés de joints de dilatation thermique robustes.
Même les composants spécifiés avec précision tombent en panne prématurément si l'on ne tient pas compte des réalités environnementales. Parce que les bagues font le lien entre l'isolation interne et les connexions externes, elles sont particulièrement exposées aux conditions extrêmes de fonctionnement.
Dans les zones côtières ou industrielles lourdes, les polluants conducteurs se mélangent à l'humidité pour créer des courants de fuite localisés à travers l'interface de l'isolation.
Les ingénieurs doivent sélectionner des profils de fuite élevés, en veillant à ce que la fuite spécifique soit ≥ 31 mm/kV. Pour un système nominal de 35kV, cela équivaut à plus de 1085 mm de distance de surface totale le long des hangars.
La rigidité diélectrique de l'air diminue en altitude, ce qui réduit les performances de l'isolation externe. Les composants standard de moyenne tension sont généralement prévus pour une altitude de 1000 mètres au-dessus du niveau de la mer.
Pour les installations dépassant ce seuil, la distance d'arc externe de la bague doit être réduite d'environ 1% pour chaque 100 mètres au-dessus de la ligne de base de 1000 mètres.
Les transformateurs de postes électriques extérieurs exigent de la porcelaine résistante aux UV ou de l'époxy cycloaliphatique. Les environnements d'appareillage de commutation intérieurs privilégient les empreintes compactes et la sécurité de la face avant, et associent fréquemment des traversées époxy enfichables spécialisées avec des accessoires pour câbles rétractables à froid pour créer une connexion fiable. Les accessoires pour câbles rétractables à froid sont des composants isolants en silicone pré-expansés utilisés pour les terminaisons et les jonctions de câbles de moyenne tension.. L'application d'une résine époxy standard pour l'intérieur à l'extérieur est une erreur d'ingénierie critique.
La sélection de l'interface de transformateur optimale nécessite de concilier les contraintes physiques et les normes strictes de performance diélectrique. En tant que fabricant spécialisé dans l'ingénierie des accessoires pour câbles et des composants de distribution, l'équipe technique de ZeeyiElec fournit un support direct pour aider les ingénieurs à trouver des modèles précis et des spécifications personnalisées.
Afin d'éviter les retards fréquents dans la passation des marchés associés à des données incomplètes - qui sont à l'origine du taux d'inadéquation des accessoires 40% au cours des projets d'installation -Nous proposons des évaluations techniques détaillées de vos projets de réseaux de distribution. Que votre application de service public nécessite des composants standard de 15 kV ou des interfaces abaisseurs de tension robustes pouvant atteindre 3150 A, notre équipe aide à vérifier que le profil physique, la distance de fuite et les performances électriques s'alignent parfaitement sur la conception de votre réservoir.
Pour l'examen des dessins, la comparaison des paramètres OEM/ODM ou les conseils en matière de documentation d'exportation, contactez notre équipe technique à l'adresse suivante https://www.zeeyielec.com/contact/.
Les traversées de moyenne tension en porcelaine offrent généralement une durée de vie fonctionnelle de 25 à 40 ans dans des conditions d'exploitation standard. Cette durée de vie peut être considérablement réduite par une contamination environnementale sévère, un mauvais entretien des joints de bride ou des pointes de tension transitoires répétées dépassant leurs limites BIL.
Le choix entre les normes ANSI et DIN est principalement dicté par la conformité au réseau régional et la conception mécanique de la bride de la cuve du transformateur. Les profils ANSI sont obligatoires pour les projets de services publics nord-américains et les réseaux basés sur l'IEEE, tandis que les composants normalisés DIN le sont pour les réseaux de distribution européens et de nombreux autres réseaux internationaux.
Les données de l'industrie indiquent que 15-25% des pannes de transformateurs sont dues à un dysfonctionnement des accessoires plutôt qu'à des défauts du noyau ou du bobinage.. Les données de terrain montrent que les défaillances des bagues sont le plus souvent causées par des infiltrations d'humidité à travers des joints de bride dégradés, des surtensions induites par la foudre qui perforent l'isolation solide, ou une grave contamination de surface entraînant un suivi externe et des embrasements.
Non, les formulations époxy standard pour l'intérieur se crayonnent rapidement et se détériorent structurellement si elles sont exposées à la lumière directe du soleil et aux intempéries extérieures. Les installations extérieures requièrent strictement une résine époxy cycloaliphatique, qui est chimiquement formulée pour résister à la dégradation par les UV et à l'altération de la surface lors d'une exposition à long terme.
Les courants nominaux, qui vont de 55A à 3150A, sont déterminés par la charge continue maximale que le conducteur central peut supporter sans dépasser l'élévation de température autorisée (généralement ΔT ≤ 65°C) du matériau isolant. Les ingénieurs spécifient généralement un calibre avec une marge de sécurité de 10% à 20% au-dessus de la charge maximale du transformateur.
Comme la rigidité diélectrique de l'air diminue en altitude, les performances d'isolation externe de la traversée diminuent. Pour les installations situées à plus de 1000 mètres, les ingénieurs doivent réduire la distance d'arc externe d'environ 1% pour chaque 100 mètres, ce qui nécessite souvent une traversée de classe de tension supérieure pour maintenir un fonctionnement sûr.
