Paryoyo shiLa protection des transformateurs nécessite deux technologies de fusibles fonctionnant en séquence : Les fusibles Bay-O-Net éliminent les défauts faibles à modérés jusqu'à environ 3 500 ampères, tandis que les fusibles de limitation de courant interrompent les défauts de grande ampleur dépassant ce seuil dans un demi-cycle. Cette logique de coordination crée une protection continue sur l'ensemble du spectre de courant de défaut - des surcharges légères aux défauts boulonnés atteignant 50 000 ampères ou plus.
Les transformateurs sont confrontés à des courants de défaut couvrant trois ordres de grandeur. En fonctionnement normal, les courants de charge se mesurent en dizaines ou centaines d'ampères. Lors d'un défaut boulonné, les courants atteignent des milliers ou des dizaines de milliers d'ampères en quelques millisecondes. Aucune technologie de fusible ne permet de gérer efficacement cette plage.
Le problème physique : un fusible conçu pour supporter le courant de charge et l'appel de courant de magnétisation (typiquement 8-12× le courant nominal pendant 0,1 seconde) nécessite un élément robuste avec une masse thermique importante. Cette même masse thermique ralentit la réponse aux défauts modérés et limite la capacité d'interruption. Inversement, un fusible conçu pour interrompre 50 000 ampères en moins d'un demi-cycle utilise un élément en argent délicat qui se vaporiserait lors d'un appel de courant normal.

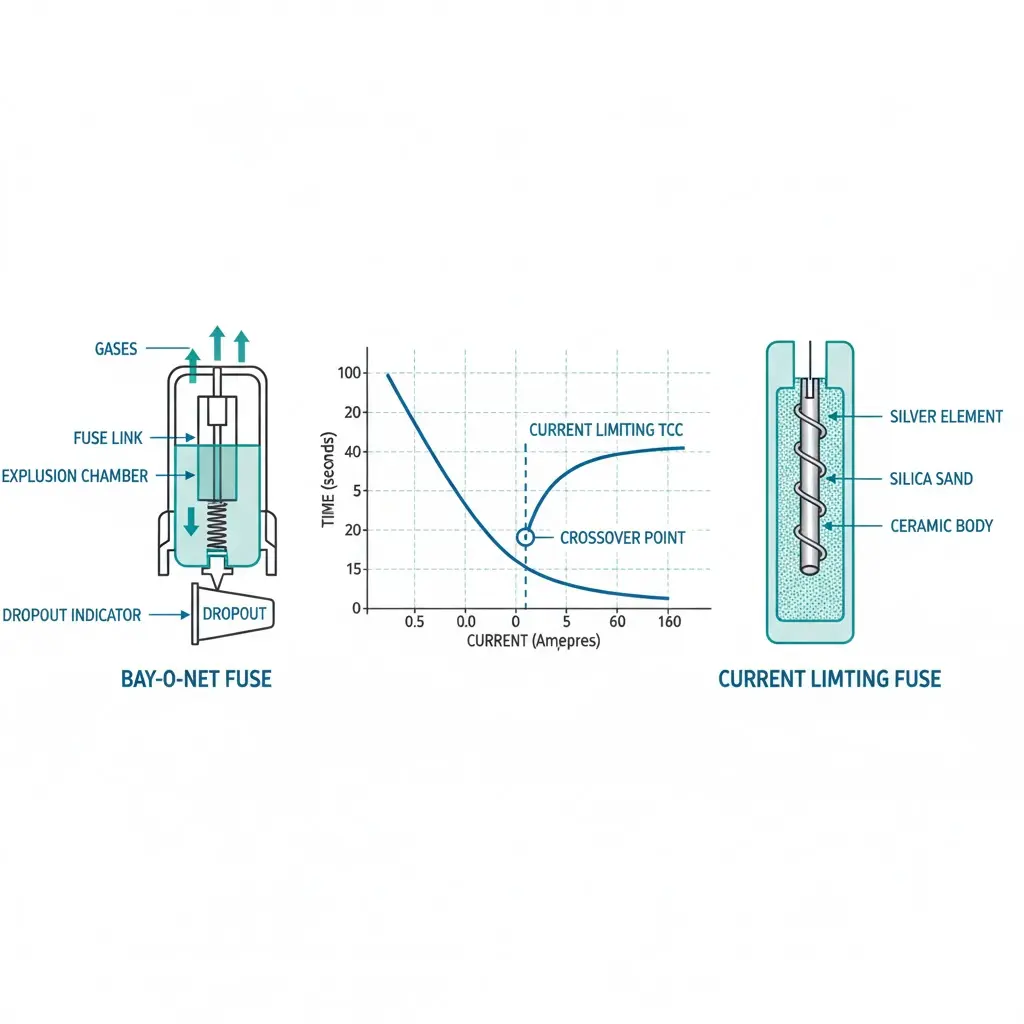

Deux technologies de fusion permettent de résoudre ce problème grâce à la division du travail. Assemblages de fusibles Bay-O-Net-les dispositifs de type expulsion fonctionnant avec des surcharges de la poignée d'huile et des courants de défaut faibles à modérés. Fusibles limiteurs de courant prennent le relais au-delà de la capacité du Bay-O-Net, interrompant les défauts graves au cours du premier demi-cycle de courant.
Sans coordination, des lacunes de protection apparaissent. Un transformateur protégé uniquement par un fusible Bay-O-Net risque de subir des arcs soutenus et une rupture de la cuve en cas de défauts graves. Un transformateur protégé uniquement par un fusible de limitation de courant subit des dysfonctionnements pendant l'appel de courant ou ne parvient pas à éliminer les défauts de faible intensité.

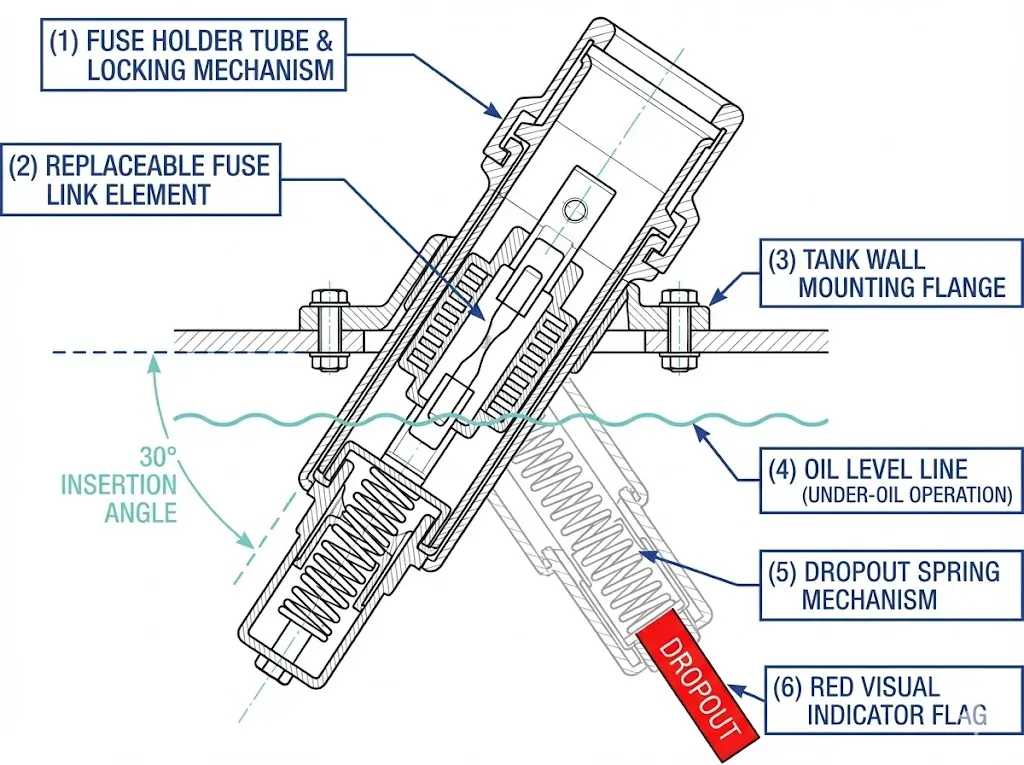

Le fusible Bay-O-Net fonctionne comme un dispositif d'expulsion placé dans le puits de la traversée primaire du transformateur. Lorsque le courant de défaut traverse l'élément fusible, un échauffement résistif fait fondre l'élément à une température de 200-300°C en fonction de la composition de l'alliage. L'arc qui se forme pendant la fusion est éteint par l'expulsion de gaz ionisés à travers le tube du fusible.
Les capacités d'interruption atteignent généralement 3 500 à 10 000 ampères symétriques. Cette caractéristique de portée partielle signifie que les fusibles Bay-O-Net traitent efficacement les défauts d'ampleur faible à modérée, mais ne peuvent pas interrompre les courants dépassant leur valeur nominale maximale.
L'assemblage du tube fusible nécessite un montage vertical ou quasi-vertical (à moins de 15° de l'aplomb) pour assurer une extinction d'arc correcte. Les observations sur le terrain confirment que les installations dans des environnements à forte humidité dépassant 85% d'humidité relative nécessitent une meilleure étanchéité des bornes pour éviter la corrosion des contacts, ce qui peut augmenter les températures de fonctionnement de 8 à 12°C par rapport aux valeurs nominales.
Les fusibles Bay-O-Net s'installent au moyen d'un mécanisme de montage de type baïonnette qui s'engage dans le puits de traversée du transformateur. Il faut insérer le porte-fusible à environ 30° de la verticale, puis le tourner dans le sens des aiguilles d'une montre jusqu'à ce que le cran de verrouillage s'enclenche. Une force d'insertion comprise entre 45 et 90 N garantit une bonne assise du contact. La résistance du contact doit être vérifiée en dessous de 50 μΩ à l'aide d'un ohmmètre numérique à faible résistance.
[Regard d'expert : les performances de Bay-O-Net sur le terrain]
Les fusibles limiteurs de courant utilisent un mécanisme d'interruption fondamentalement différent. Ces dispositifs contiennent des éléments en argent entourés de sable de silice de haute pureté (taille des particules 0,2-0,5 mm) à l'intérieur d'un tube scellé en céramique ou en fibre de verre.
Lors de failles de forte magnitude, l'élément fond et se vaporise en quelques millisecondes - généralement en moins d'un demi-cycle (8,3 ms à 60 Hz). Le sable siliceux absorbe l'énergie de l'arc et forme un verre de fulgurite autour du trajet de l'arc, forçant le courant à s'annuler avant le premier passage à zéro du courant naturel. Cette action de limitation du courant réduit le courant de fuite de pointe à des valeurs nettement inférieures au courant de défaut potentiel, limitant souvent le courant de défaut disponible de 50 kA à moins de 15 kA de fuite de pointe, avec des valeurs I²t allant de 3 000 à 50 000 A²s en fonction du calibre du fusible.
La construction hermétiquement scellée offre une résistance supérieure à la contamination environnementale. Le boîtier en quartz rempli de sable maintient des performances d'interruption constantes indépendamment de l'humidité ambiante, du brouillard salin ou des particules en suspension dans l'air. Selon la norme IEC 60282-1, les fusibles haute tension doivent conserver leurs performances nominales à des températures ambiantes comprises entre -40°C et +40°C, les fusibles à limitation de courant présentant une variation des caractéristiques de fusion inférieure à 3% sur cette plage.
Les fusibles limiteurs de courant se montent dans des boîtiers à découpes dédiés ou dans des compartiments fermés. L'installation nécessite des valeurs de couple comprises entre 20 et 35 N-m sur les connexions des bornes. Les installations horizontales peuvent nécessiter une approbation spécifique du fabricant afin d'éviter que la migration du sable de remplissage n'interrompe les performances.

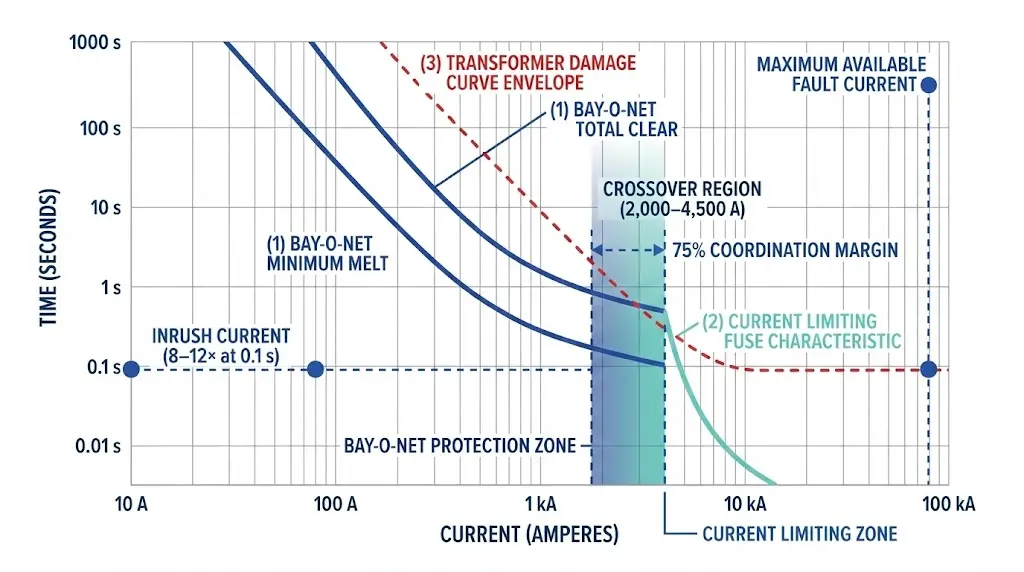

La logique de coordination entre le Bay-O-Net et les fusibles limiteurs de courant repose sur la séparation des courbes caractéristiques temps-courant (TCC). Le principe fondamental est le suivant : le fusible Bay-O-Net doit éliminer tous les défauts dans les limites de sa capacité d'interruption avant que le fusible limiteur de courant ne fonctionne.
Le paramètre de coordination critique est le courant de croisement-En dessous du courant de croisement, le Bay-O-Net élimine les défauts en 0,5 à 2 cycles ; au-dessus du courant de croisement, il s'interrompt en 0,25 cycle (4 ms à 60 Hz), limitant ainsi le courant de limitation. En dessous du courant de croisement, le Bay-O-Net élimine les défauts en 0,5 à 2 cycles ; au-dessus du courant de croisement, le fusible limiteur de courant s'interrompt en 0,25 cycle (4 ms à 60 Hz), limitant l'I²t de fuite à des valeurs inférieures à 1 × 10⁶ A²s.
Selon la norme IEEE C37.46 (High-Voltage Expulsion and Current-Limiting Power Class Fuses), la coordination entre les fusibles à expulsion et les fusibles à limitation de courant nécessite une séparation TCC minimale de 75% au point de croisement des courants.
La bande de coordination entre les types de fusibles doit maintenir une marge minimale de 0,3 à 0,4 seconde pour tout courant de défaut donné dans la zone de chevauchement. Cette marge tient compte des tolérances de fabrication et des variations de la température ambiante entre -40°C et +40°C.
La fiabilité du système souffre lorsque la logique de coordination échoue. Des fusibles mal coordonnés entraînent des opérations inutiles de limitation du courant lors de défauts modérés, ce qui nécessite la mise hors tension coûteuse du transformateur et le remplacement des fusibles internes. Des marges de croisement inadéquates permettent aux défauts à haute énergie de persister au-delà de la capacité d'interruption du Bay-O-Net, ce qui risque d'entraîner la rupture du réservoir.
[Regard d'expert : la vérification de la coordination dans la pratique]
| Paramètres | Fusible Bay-O-Net | Fusible limiteur de courant |
|---|---|---|
| Fonction principale | Protection contre les surcharges et les défaillances de bas niveau | Interruption de défaut de grande ampleur |
| Plage d'interruption | Jusqu'à 3 500-10 000 A | 3 000 A à 65 000 A+ |
| Vitesse de fonctionnement | 0,5 à 2 cycles à des fautes modérées | Sous-demi-cycle (< 8,3 ms) |
| I²t Let-Through | Le courant prospectif complet circule jusqu'à l'effacement | Drastiquement limité (3.000-50.000 A²s typiques) |
| Traitement des surcharges | Excellent - objectif principal de la conception | Pauvre - ne peut pas fonctionner en dessous du seuil minimum |
| Traversée de la rivière | Conçu pour 8-12× avec une durée de vie de 0,1 s | Ne pas prendre en compte la conception |
| Indication visuelle | La chute/l'éjection est clairement visible | Fonctionnement non interne |
| Remplacement du terrain | Fusible remplaçable ; fonctionnement par un seul opérateur | Remplacement complet du fusible nécessaire |
| Sensibilité environnementale | Nécessite un scellement en cas d'humidité élevée | Hermétiquement scellé ; résistant à la contamination |
| Déclassement d'altitude | ~1,5% par 100 m au-dessus de 1 000 m | ~1% par 100 m au-dessus de 1 000 m |
| Exigences de montage | A moins de 15° de la verticale | L'horizontalité peut nécessiter une autorisation |
Aucun type de fusible ne remplace l'autre. Les fusibles Bay-O-Net excellent dans la distribution aérienne où l'accessibilité et la restauration rapide sont des priorités, réduisant la durée des pannes de 40-60% par rapport aux configurations fermées. Les fusibles à limitation de courant dominent là où l'ampleur du courant de défaut menace la survie de l'équipement : distribution résidentielle souterraine, installations commerciales sur socle et lieux où les courants de défaut disponibles dépassent 10 kA symétriques.
Les paramètres de sélection essentiels sont les suivants
Pour les transformateurs de 75 à 500 kVA de classe 15 kV, le point de croisement se situe généralement entre 2 000 A et 8 000 A RMS symétriques. La sélection doit vérifier que le temps de fusion minimal du fusible de protection ne dépasse pas 75% du temps de décharge maximal du fusible protégé à tous les niveaux de courant dans la plage de coordination.
La norme IEEE C37.48 fournit des conseils détaillés pour l'application de fusibles de distribution dans les cas suivants accessoires pour transformateurs les schémas de protection, en établissant des intervalles de coordination minimaux et des protocoles d'essai pour les technologies d'expulsion et de limitation du courant. [VERIFIER LA NORME : IEEE C57.109 pour les courbes de durée de résistance aux défauts traversants des transformateurs].
ZeeyiElec fournit des fournitures assorties Assemblages de fusibles Bay-O-Net et fusibles limiteurs de courant conçu pour la coordination entre les classes de tension de 2,4 kV à 35 kV.
Notre équipe d'ingénieurs fournit une vérification TCC et une confirmation de coordination pour les paramètres spécifiques de votre transformateur - puissance kVA, tension primaire, pourcentage d'impédance et courant de défaut disponible. Demandez des fiches de données de coordination indiquant les points de croisement et les calculs de marge pour votre application.
Contactez ZeeyiElec pour une consultation technique sur l'appariement des fusibles, les spécifications de remplacement ou les études de coordination personnalisées pour les configurations de transformateurs non standard.
R : La mauvaise coordination entraîne généralement un fonctionnement prématuré des fusibles de limitation de courant lors de défauts modérés que le Bay-O-Net devrait éliminer, ce qui nécessite la mise hors tension du transformateur et le remplacement coûteux des fusibles internes plutôt qu'une simple permutation des fusibles externes.
R : Le courant de croisement dépend du kVA nominal et de l'impédance du transformateur - il se situe généralement entre 2 000 et 4 500 ampères pour les transformateurs de distribution ; obtenez les courbes TCC du fabricant pour les deux fusibles et identifiez le point d'intersection avec une marge adéquate.
R : Les fusibles limiteurs de courant ont un courant de rupture minimum en dessous duquel ils ne peuvent pas fonctionner de manière fiable ; les surcharges de faible amplitude et les petits défauts doivent être éliminés par le fusible Bay-O-Net coordonné ou par une autre protection en amont.
R : Le mécanisme d'extinction de l'arc par expulsion repose sur l'évacuation du gaz par gravité à travers le tube fusible ; les installations dépassant 15° de la verticale peuvent présenter une extinction incomplète de l'arc et un risque de réamorçage.
R : Les deux types de fusibles subissent une réduction de la rigidité diélectrique au-dessus de 1 000 mètres d'altitude - les ensembles Bay-O-Net nécessitent généralement un déclassement d'environ 1,5% par 100 mètres, tandis que les fusibles à limitation de courant nécessitent un déclassement d'environ 1% ; les marges de coordination doivent être recalculées pour les installations à haute altitude.
R : Les fusibles Bay-O-Net fournissent une indication visuelle claire grâce à l'éjection du fusible (le porte-fusible s'étend de 150 à 200 mm vers l'extérieur) ; les fusibles de limitation de courant n'offrent pas d'indication externe et nécessitent un test de continuité pour confirmer le fonctionnement.
R : Les études thermographiques annuelles permettent de détecter les températures de contact élevées avant la défaillance ; les fusibles Bay-O-Net utilisés dans des environnements à cycles élevés (plus de 500 cycles thermiques) justifient une vérification de la résistance de contact tous les 3 à 5 ans afin d'identifier les dégradations.
