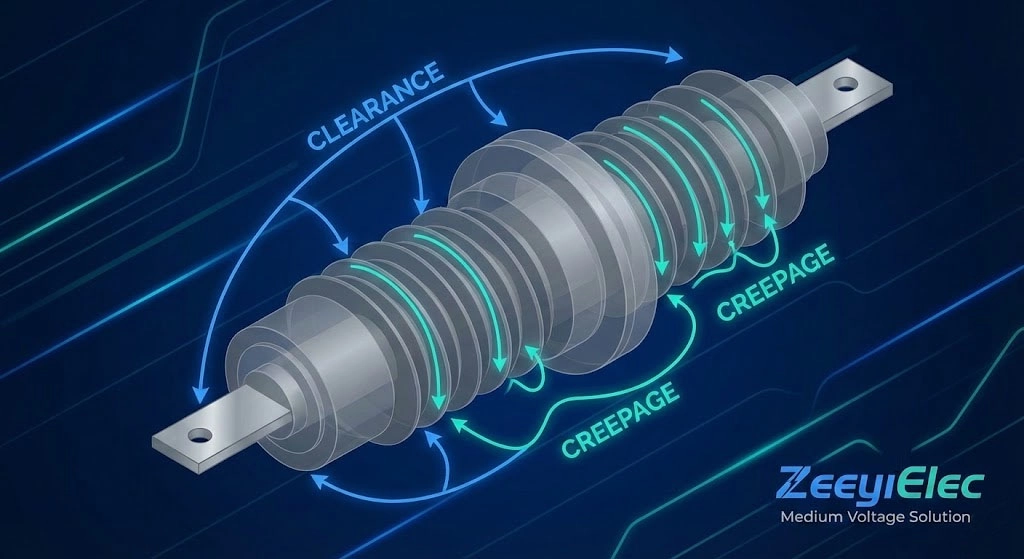

Poryoyo shiEn el diseño de redes de distribución de media tensión (MT), los componentes aislantes, como los pasatapas de los transformadores, actúan como interfaz crítica entre los conductores energizados y los recintos puestos a tierra. Para evitar la ruptura dieléctrica, los ingenieros se basan en dos parámetros espaciales fundamentales: la holgura y la fuga. La separación se define como la distancia más corta en el aire entre dos partes conductoras, la “distancia de impacto” que evita una descarga directa. La fuga es la distancia más corta a lo largo de la superficie de un material aislante entre dos piezas conductoras. Aunque ambas métricas pretenden aislar potenciales de alta tensión, abordan mecanismos de fallo físicos diferentes.
La función principal de la separación es soportar las sobretensiones transitorias, como los rayos o las sobretensiones de conmutación. Para un sistema estándar de 15 kV, la separación mínima debe ajustarse en función del nivel básico de aislamiento (BIL) del equipo. La línea de fuga está diseñada para combatir el “rastreo”, es decir, la formación de caminos carbonizados conductores en la superficie del aislador causados por la humedad y el polvo. En consecuencia, la distancia de fuga es siempre significativamente mayor que la distancia de separación para proporcionar una barrera resistiva más alta contra las corrientes de fuga.

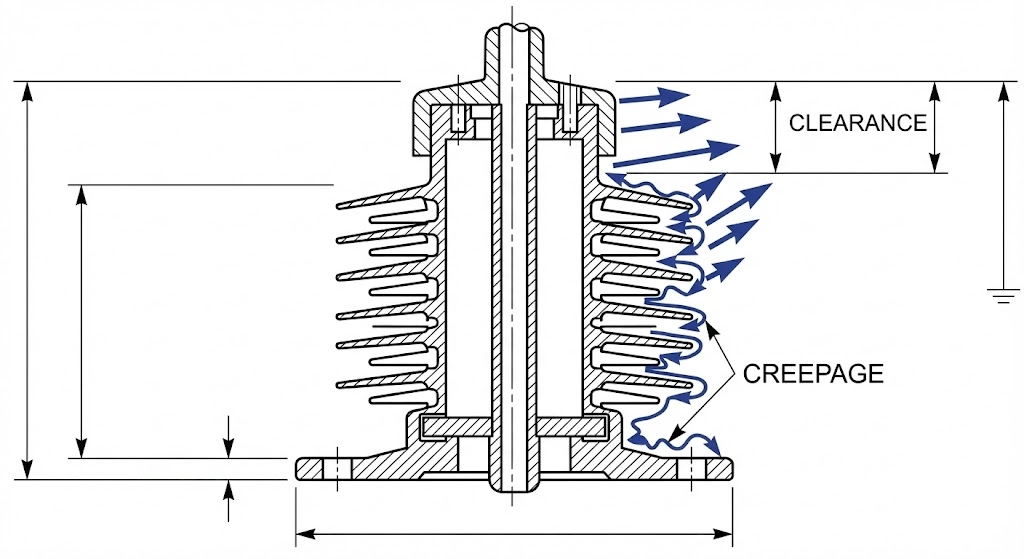

Para maximizar la fluencia sin crear una altura excesiva casquillos de media tensión, Los fabricantes utilizan una geometría de “cobertizo” o “faldón”. Estas ondulaciones aumentan considerablemente la superficie total. Por ejemplo, un casquillo con una altura física de sólo 300 mm puede lograr un recorrido de fuga total de 450 mm o más integrando cobertizos profundos. Este diseño es vital para accesorios para cables donde el espacio en el interior del cuadro es limitado. Si se descuida la relación entre estas distancias, a menudo se producen fallos en la superficie, incluso cuando se mantiene el entrehierro.
En la práctica, la relación entre estas distancias se rige por la clase de tensión del equipo (Um). Para un sistema de 24 kV, los requisitos típicos de ingeniería incluyen:
[Visión del experto: selección del aislamiento]
- Relación de fluencia: Fijar como objetivo un ratio > 2,0 para las instalaciones de MT en el exterior a fin de tener en cuenta la contaminación superficial impredecible.
- Eficiencia geométrica: Los cobertizos profundos y finos son más eficaces para romper las películas de agua continuas que las ondulaciones gruesas y poco profundas. * Alineación estándar: Compruebe con antelación si su proyecto requiere perfiles ANSI o DIN, ya que la geometría de los cobertizos varía significativamente entre estas normas.
La descomposición por aire y el rastreo superficial representan los dos modos de fallo principales que las dimensiones de las líneas de fuga y las holguras se diseñan para evitar. La rotura por aire se produce cuando la intensidad del campo eléctrico supera la rigidez dieléctrica del aire, aproximadamente 3 kV/mm en condiciones normales, provocando una descarga eléctrica. El rastreo superficial es un mecanismo de degradación progresiva que se produce con el tiempo a medida que los contaminantes crean caminos conductores.

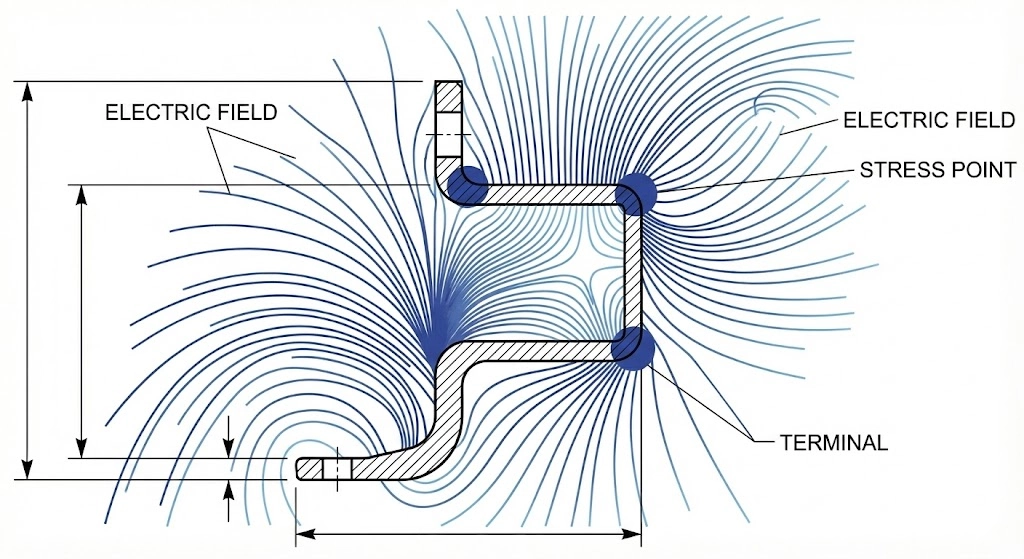

La tensión del campo eléctrico se concentra en los “puntos triples”, es decir, las zonas en las que confluyen el conductor, el aislamiento sólido y el aire. Si la separación es insuficiente, estas zonas de alta tensión pueden ionizar el aire, creando una descarga de corona. Esta disminución del aislamiento efectivo puede desencadenar una descarga por debajo del BIL nominal.
A medida que se forman bandas secas, la tensión total del sistema cae a través de estos estrechos huecos, provocando la formación de arcos localizados. Este proceso se describe por:
+1Donde σ representa la conductividad superficial y Larrastrarse es la longitud total de fuga. El aumento de la distancia de fuga reduce IL, ...impidiendo la evolución de los fallos.
El diagnóstico sistemático muestra que las terminaciones de 15 kV retráctiles en frío que fallan al mes catorce a menudo se deben a que estos microarcos carbonizan la superficie. Como ejemplo, los ingenieros hacen referencia a IEC 60112, que define el Índice de Seguimiento Comparativo (ISC). [NEED AUTHORITY LINK SOURCE] texto de anclaje: IEC 60112 Método para la determinación de la prueba y los índices de seguimiento comparativo.
La selección de la línea de fuga y la holgura viene dictada por la tensión máxima de funcionamiento del sistema ($U_m$) y la severidad del entorno. Accesorios para transformadores debe resistir tanto las tensiones de frecuencia de alimentación como las sobretensiones transitorias.
El BIL define la resistencia del aislamiento frente a ondas de impulso $1,2/50$ $\mu s$. Un sistema de 15 kV debe soportar a menudo un BIL de 95 kV o 110 kV, que requieren autorizaciones de 160 mm a 190 mm. Las discordancias en estas especificaciones representan aproximadamente 40% de los errores de contratación.
La tensión dicta la longitud de la vía de aislamiento, mientras que la corriente nominal, que oscila entre 55 A a 3150 A-influye en el diámetro del núcleo.

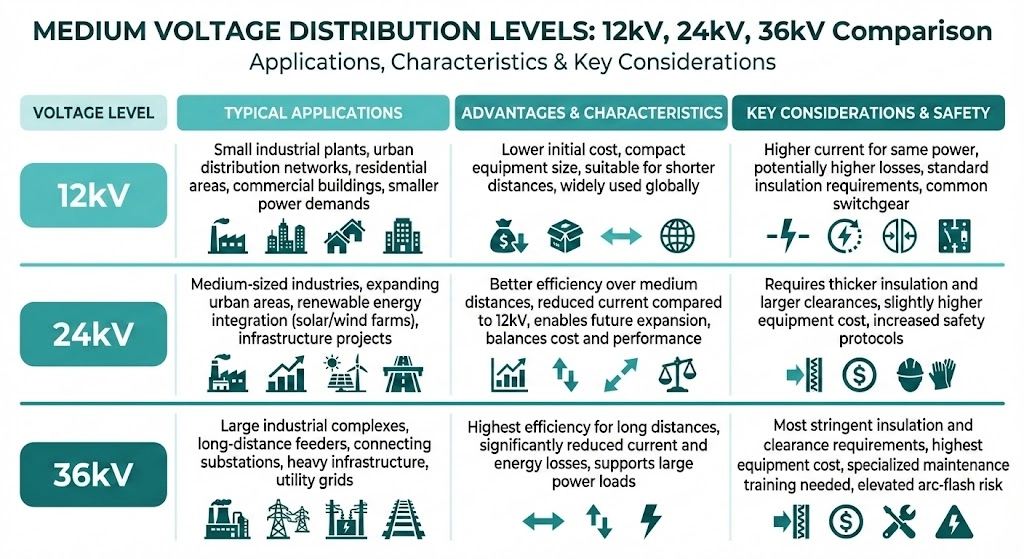

Parámetros estándar para la selección del casquillo MV| Tensión del sistema ($U_m$) | BIL (Pico de Impulso) | Mín. (Aire) | Min. Distancia de fuga (muy contaminado) |
|---|---|---|---|
| 12 kV | 75 kV / 95 kV | 120 mm - 160 mm | ~372 mm |
| 24 kV | 125 kV / 150 kV | 220 mm - 280 mm | ~744 mm |
| 36 kV | 170 kV / 200 kV | 320 mm - 380 mm | ~1116 mm |
La elección del material determina la rigidez dieléctrica y la resistencia de seguimiento. Los casquillos secundarios de baja tensión (BT) que sirven a circuitos de hasta 1 kV suelen utilizar HTN (nylon de alta temperatura) o resinas especializadas.
En el 12 kV a 52 kV porcelana es el estándar de la industria para exteriores. casquillos de media tensión gracias a su resistencia a los rayos UV. La resina epoxi ofrece precisión para insertos para bujes pero requiere una formulación específica para evitar el “caleo” en exteriores.
| Tipo de material | Rigidez dieléctrica | Resistencia a la contaminación | Aplicación común |
|---|---|---|---|
| Porcelana (C110/C120) | 15-20 kV/mm | Excelente (acristalado) | Transformadores de media tensión para exterior |
| Epoxi / Resina | 25-35 kV/mm | Moderado a alto | Aparamenta interior y pozos |
| HTN (Nylon) | 10-15 kV/mm | Bajo (Interior) | Terminales secundarios de BT |
Las distancias de fuga deben graduarse en función de la gravedad del entorno. En las zonas costeras, los coeficientes pueden alcanzar 31 mm/kV. La altitud también influye en la distancia de impacto.
Para instalaciones por encima de 1.000 metros, se aplica un factor de reducción de potencia (Ka) debe aplicarse a la holgura (d):
[Visión experta: Endurecimiento medioambiental] * Ventajas de la retracción en frío: Utilice accesorios para cables termorretráctiles en zonas de alta humedad; la presión radial mantiene un sellado activo. * Mantenimiento periódico: Programe una limpieza anual en las zonas con mucho polvo para eliminar las capas conductoras antes de que se produzcan arcos de banda seca.
La selección del casquillo correcto requiere la coincidencia de 15-25 parámetros. En los transformadores montados en pedestal, la coordinación entre el pozo del casquillo y insertos para bujes es fundamental para evitar descargas parciales.
Lista de comprobación de especificaciones críticas| Categoría | Parámetro requerido | Rango típico de VM |
|---|---|---|
| Eléctrico | Clase de tensión ($U_m$) | 12 kV - 52 kV |
| Eléctrico | Clasificación actual | 55 A - 3150 A |
| Mecánica | Diámetro del orificio de montaje. | Norma ANSI/DIN |
Adquisición con éxito de accesorios para transformadores de media tensión y accesorios para cables depende de una alineación técnica precisa. ZeeyiElec proporciona un marco sistemático para eliminar las lagunas de especificación que causan 30-40% de rechazos de obra.
¿Está listo para hablar de sus necesidades? Póngase en contacto con Yoyo Shi en +86 150 5877 8024 o por correo electrónico [email protected] para obtener una respuesta en 24 horas.
Para los casquillos de 15 kV, la línea de fuga suele oscilar entre 300 mm y 480 mm, en función de los niveles de contaminación. Los entornos muy contaminados requieren una distancia mayor para evitar fallos de seguimiento.
Por encima de los 1.000 metros, las distancias deben aumentar aproximadamente 1% por cada 100 metros de elevación. Este ajuste tiene en cuenta la menor rigidez dieléctrica del aire a presiones reducidas.
No, los casquillos de interior carecen de la geometría de cobertizo necesaria para romper las vías conductoras de la humedad. La exposición a la intemperie suele provocar la formación de rugosidades en la superficie y fallos durante el primer año.
La distancia de fuga sigue la superficie física real del aislador, incluidos todos los cobertizos y nervaduras. La holgura es una trayectoria de “impacto” directo a través del aire, por lo que es naturalmente más corta que la trayectoria superficial.
Una fuga insuficiente permite que las corrientes de fuga formen bandas secas y arcos localizados. Con el tiempo, esto da lugar a una carbonización permanente y a una rotura catastrófica del aislamiento.
Los niveles de contaminación se clasifican de ligeros a muy fuertes en función de la proximidad de la costa o de la presencia de polvo industrial. Las normas de ingeniería como la IEC 60815 definen las relaciones mm/kV específicas requeridas para cada uno.
