Poryoyo shiUn transformador de media tensión (MT) es un equipo eléctrico especializado diseñado para reducir las altas tensiones de transmisión a niveles de distribución más seguros y aptos para su uso. Estos transformadores, que funcionan principalmente en el rango de tensión de entre 11 kV y 35 kV, se basan en la inducción electromagnética para transferir energía entre las redes eléctricas y los centros de carga industriales, comerciales o residenciales.
En esencia, un transformador de media tensión funciona según la ley de inducción de Faraday. La energía entra en el devanado primario —normalmente construido con conductores de cobre o aluminio enrollados muy apretados— y genera un flujo magnético alterno. Este flujo atraviesa un núcleo laminado de acero al silicio de alta permeabilidad y se cruza con el devanado secundario. La relación entre el número de espiras del devanado primario y el secundario determina la reducción exacta de la tensión; una unidad industrial habitual puede reducir una alimentación primaria de 33 kV a una salida secundaria de 415 V, con potencias nominales que oscilan entre los 500 kVA y los 10 MVA, en función de la demanda de la instalación.
El núcleo en sí está fabricado con láminas de acero al silicio laminado en frío de grano orientado (CRGO), que suelen fabricarse con espesores de entre 0,23 mm y 0,30 mm y se apilan de forma compacta para formar una trayectoria de flujo de baja reluctancia, minimizando al mismo tiempo las corrientes parásitas. Los devanados circundantes, bobinados con cobre electrolítico de alta conductividad o aluminio, están dimensionados para minimizar las pérdidas I²R (cobre) y la histéresis, manteniendo el aumento máximo de temperatura de los devanados normalmente en 65 °C o por debajo de esta temperatura bajo carga continua máxima.
Dado que los conductores internos transportan tensiones de entre 11 kV y 35 kV, es fundamental evitar la formación de arcos eléctricos entre fases y entre fase y tierra. En los transformadores sumergidos en líquido, todo el conjunto del núcleo y las bobinas está sumergido en aceite mineral altamente refinado o en fluidos de éster sintético. Este fluido dieléctrico penetra en el papel kraft especial que envuelve los conductores del devanado, proporcionando resistencia de aislamiento al tiempo que circula mediante convección natural o forzada para disipar el calor.

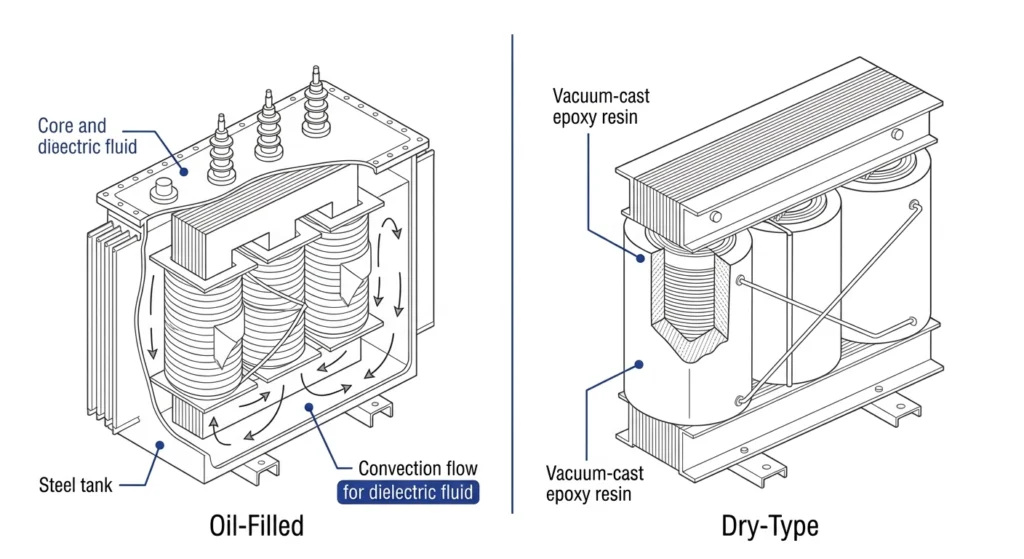

Las alternativas de tipo seco sustituyen el medio líquido por resina epoxi moldeada: los devanados se encapsulan al vacío, creando una barrera dieléctrica sólida que es autoextinguible y no presenta riesgo de fugas de líquido, aunque suelen requerir un espacio físico mayor para lograr una refrigeración comparable.
Dado que el núcleo activo está fuertemente aislado y sellado dentro de un tanque de acero conectado a tierra, la transferencia de la corriente de 11 kV a 35 kV dentro y fuera del recinto requiere hardware especializado. La unidad principal depende en gran medida de ellos para funcionar con seguridad. Estos componentes de interfaz críticos soportan la conexión aislada, la protección contra fallos, las operaciones de conmutación y el ajuste de tensión en los sistemas de transformadores de distribución. Casquillos aislados puentean la pared del tanque conectada a tierra, mientras que los cambiadores de tomas fuera de circuito y los fusibles de protección garantizan que el núcleo permanezca protegido de los transitorios externos de la red. Sin estas interfaces diseñadas con precisión, el transformador no puede energizarse ni conectarse a la red de distribución de forma segura.
IEC 60076-1 — el equivalente internacional más cercano, utilizado por los compradores que adquieren productos según especificaciones conformes a la norma IEC fuera de América del Norte
Norma IEEE C57.12.00 — Requisitos generales para los transformadores de distribución, de potencia y reguladores sumergidos en líquido
Norma IEEE C57.12.01 — Requisitos generales para los transformadores de distribución y de potencia de tipo seco
Para entender cómo los transformadores de media tensión gestionan con seguridad cargas eléctricas importantes, es necesario examinar su arquitectura interna. Los componentes estructurales del núcleo están diseñados para gestionar simultáneamente el flujo magnético de alta tensión, las salidas térmicas extremas y la tensión dieléctrica severa.
Dado que el núcleo activo y los devanados están muy bien aislados y sellados dentro de un depósito de acero conectado a tierra, para transferir la corriente de forma segura hacia el interior y el exterior de la carcasa se requiere un hardware de interfaz especializado.

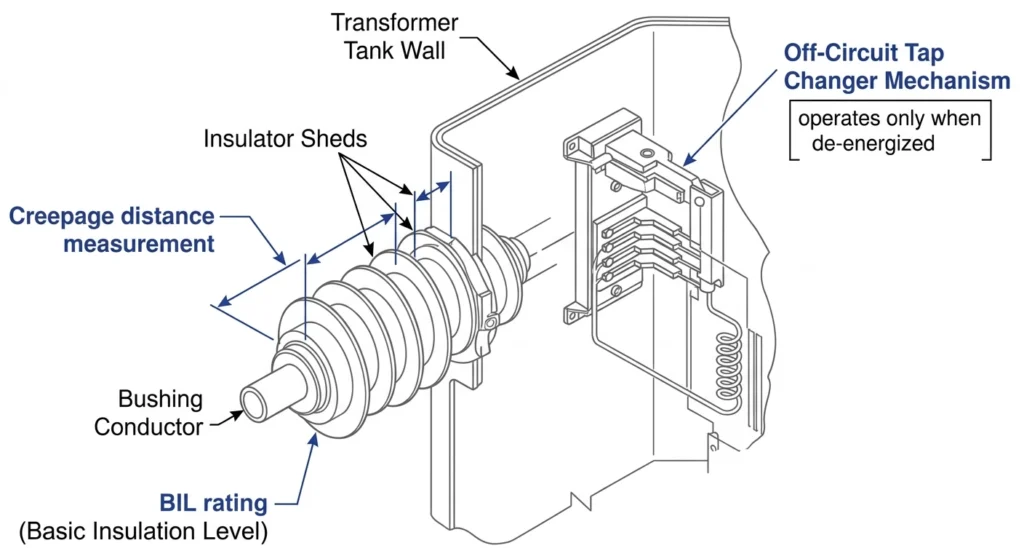

Bujes actúan como componentes críticos de paso aislados instalados en la pared del depósito del transformador, transfiriendo de forma segura la corriente entre los devanados internos y los circuitos externos. En la práctica, Pasamuros de media tensión de ZeeyiElec Se seleccionan según la clase de tensión estándar y tienen una tensión nominal que va desde los 12 kV hasta los 52 kV.
Las tensiones de la red eléctrica externa rara vez son perfectamente estables. Para compensar las pequeñas fluctuaciones de tensión, los transformadores incorporan un cambiador de tomas fuera de circuito — un dispositivo de conmutación mecánico que ajusta la relación de transformación del transformador y que funciona exclusivamente cuando la unidad está desenergizada.
Los requisitos dimensionales y de rendimiento de los casquillos se establecen en Norma IEEE C57.19.01, que define los requisitos eléctricos y dimensionales, incluidos los índices BIL y las distancias de fuga —los mismos requisitos de distancia de fuga a los que se hace referencia más adelante en el apartado sobre la reducción de potencia en función de la altitud—.
Expertos
- Pruebas de fluidos dieléctricos: Exija siempre un análisis de gases disueltos (AGD) para las unidades llenas de aceite antes de la puesta en servicio; establecer datos de referencia es fundamental para el futuro diagnóstico de averías.
- Especificaciones del casquillo: Sobreespecificar la distancia de fuga del casquillo en 10-15% es una póliza de seguro de bajo coste contra la contaminación inesperada del emplazamiento o la niebla salina.
- Curado de la resina epoxi vertida: En el caso de los transformadores de tipo seco, verifique la documentación del proceso de fundición en vacío del fabricante para garantizar la ausencia de formación de huecos en la resina, lo que impide la descarga parcial.
Para seleccionar el transformador de media tensión adecuado, es necesario correlacionar la demanda eléctrica de la instalación y la infraestructura de la red con las clases de tensión estandarizadas. La clase de tensión elegida determina no solo el diseño interno de los devanados, sino también la rigidez dieléctrica necesaria, las distancias de seguridad y las especificaciones exactas de los componentes de conexión.
Los sistemas de 11 kV y 15 kV constituyen la columna vertebral de la distribución comercial y urbana estándar. Los transformadores de esta categoría están diseñados para combinar un tamaño compacto con un suministro de energía fiable. Dado que estas unidades suelen instalarse en salas de aparamenta interiores con espacio reducido o en cámaras subterráneas, los ingenieros de campo dan prioridad a la seguridad en la instalación y a la eficiencia espacial. En entornos tan restringidos, los puntos de conexión suelen sellarse utilizando accesorios para cables termorretráctiles — Componentes aislantes preexpandidos y no inflamables que se utilizan en las terminaciones y empalmes de cables de media tensión, y que permiten una instalación segura en lugares donde las técnicas con llama abierta supondrían un grave riesgo de incendio.
El paso a las clases de 33 kV y 35 kV desplaza el enfoque de ingeniería hacia la gestión de una tensión dieléctrica y una exposición medioambiental significativamente mayores. Estos transformadores actúan como nodos críticos en instalaciones industriales pesadas o subestaciones colectoras de energías renovables, tendiendo un puente entre la transmisión de alta tensión y la distribución localizada.
Los equipos de este nivel deben soportar sobretensiones transitorias severas, lo que a menudo requiere un BIL de 150 kV o 200 kV, según IEEE C57.12.00. Los transformadores de la clase de 35 kV también exigen distancias de seguridad estrictas entre fases y entre fase y tierra, lo que suele requerir una separación espacial en el aire de ≥ 350 mm para evitar los arcos eléctricos.
La vida útil teórica de un transformador depende en gran medida de la capacidad para mitigar las condiciones adversas del entorno. Comprender estas variables es fundamental para garantizar la fiabilidad a largo plazo de la red eléctrica y para establecer unas especificaciones precisas.
Durante los ciclos de carga máxima en entornos con temperaturas ambiente superiores a 40 °C, el ΔT (aumento de temperatura) del devanado interno puede superar fácilmente el límite de diseño estándar de 65 °C. La experiencia sobre el terreno demuestra sistemáticamente que, por cada 8 °C que la temperatura de funcionamiento se eleve por encima de la capacidad térmica indicada en la placa de características, la vida útil del aislamiento interno de papel se reduce efectivamente a la mitad. Las aletas del radiador externo y los ventiladores de refrigeración mitigan este calor, pero la obstrucción del flujo de aire en las cámaras interiores mal ventiladas sigue siendo una causa frecuente de disparos intempestivos y de envejecimiento térmico acelerado.
Las instalaciones situadas en regiones de gran altitud, como las explotaciones mineras situadas por encima de los 1.000 metros, se enfrentan a retos específicos debido a la menor densidad del aire. El aire más enrarecido reduce tanto la rigidez dieléctrica de las distancias de seguridad externas como la eficiencia del enfriamiento por convección del depósito del transformador. Según IEC 60076-2 (disposiciones relativas al aumento de temperatura y a la corrección por altitud), los equipos que funcionen por encima de este umbral requieren una reducción de la capacidad dieléctrica de aproximadamente un 1 % por cada 100 metros de altitud. Para compensarlo, la instalación sobre el terreno en estas atmósferas enrarecidas requiere especificar niveles de impulso básico (BIL) más altos y distancias de fuga en los pasacables mayores.
En cuanto al comportamiento bajo carga por encima de los valores nominales indicados en la placa de características —una cuestión frecuente en aplicaciones con sobrecargas cíclicas o de emergencia—, Norma IEEE C57.91 (“Guía del IEEE para la carga de transformadores sumergidos en aceite mineral y reguladores de tensión por escalones”) establece la metodología aceptada para evaluar el envejecimiento del aislamiento ante combinaciones de cargas elevadas y temperaturas ambientales.
En zonas costeras, agrícolas o muy industrializadas, la niebla salina y el polvo conductor se depositan en los terminales expuestos, lo que provoca la formación de trazas superficiales y, en última instancia, fallos de fase a tierra. En las interfaces críticas de los cables, los equipos de instalación suelen utilizar accesorios para cables termorretráctiles para crear un sellado hermético y resistente a la acumulación de suciedad en las conexiones de media tensión.
La entrada de humedad resulta especialmente perjudicial para las unidades rellenas de líquido: si el contenido de agua en el aceite mineral aislante alcanza un valor ≥ 30 ppm, la rigidez dieléctrica interna desciende drásticamente, lo que reduce el punto de inflamación y aumenta el riesgo de cortocircuito interno.
Expertos
- Cálculos de ventilación: No confíe nunca únicamente en las rejillas pasivas para bóvedas interiores de 35 kV; calcule siempre los requisitos de CFM de aire forzado basándose en la disipación térmica máxima de la carga.
- Correcciones de altitud: Si tu emplazamiento se encuentra a más de 1.000 metros de altitud, indica expresamente la altitud en tu solicitud de presupuesto para que la fábrica pueda ajustar adecuadamente el BIL y las distancias de seguridad externas.
- Protección contra la humedad: En zonas con lluvias torrenciales o humedad costera, especifique tanques herméticamente sellados o asegúrese de que las unidades de respiración libre estén equipadas con respiraderos de gel de sílice sobredimensionados.
Los transformadores de media tensión rara vez fallan de forma aislada; las averías catastróficas suelen deberse a anomalías externas de la red que superan los límites mecánicos y térmicos del núcleo. Los transformadores dependen de un conjunto coordinado de accesorios de protección para aislar las averías y gestionar los arcos de conmutación antes de que un fallo localizado provoque una interrupción en la subestación.
Uno de los principales modos de fallo consiste en cortocircuitos graves que someten a los devanados del transformador a fuerzas electromecánicas enormes. Durante una falla en el circuito de conexión, las corrientes pueden alcanzar picos de decenas de miles de amperios en milisegundos. Para mitigar esto, los ingenieros utilizan fusibles limitadores de corriente Diseñado para la interrupción rápida de la corriente de fallo, una elevada capacidad de interrupción y una coordinación fiable en los esquemas de protección de los transformadores de distribución. El fusible funciona mediante la fusión de su elemento interno y la generación de un arco de alta resistencia, lo que obliga a la corriente a reducirse a cero en medio ciclo, limitando así drásticamente la energía destructiva I²t que se deja pasar y protegiendo el núcleo de la deformación mecánica.

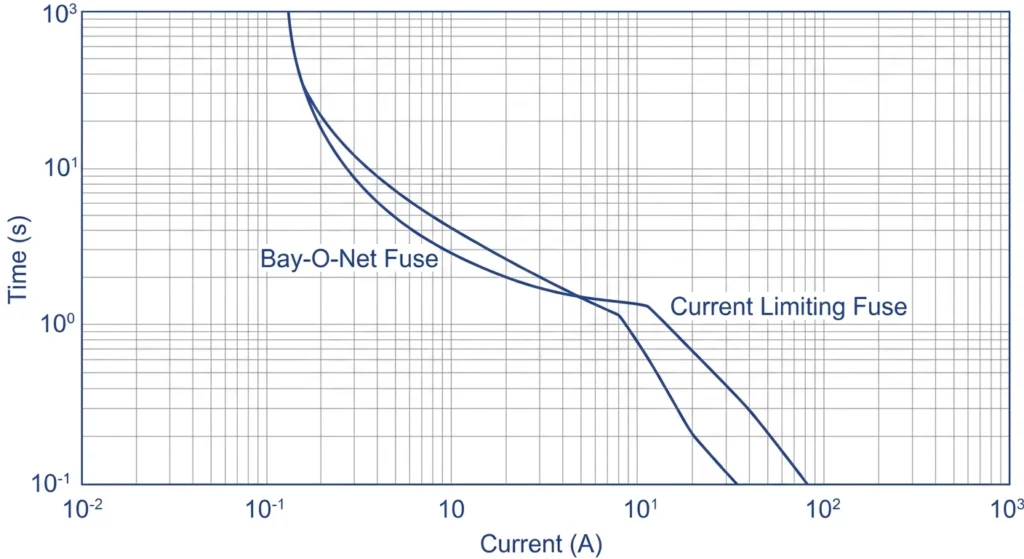

Los fusibles limitadores de corriente suelen utilizarse como protección de reserva junto con un Conjunto de fusibles Bay-O-Net: el Bay-O-Net gestiona las sobrecargas de intensidad baja a moderada y las corrientes de fallo secundarias, mientras que el fusible limitador de corriente elimina los fallos internos de gran intensidad que el Bay-O-Net no puede interrumpir de forma segura. (Véase Bay-O-Net vs Fusible Limitador de Corriente: Guía de coordinación (para obtener una guía completa sobre la coordinación selectiva.)
Otra vía crítica de fallo está relacionada con operaciones de conmutación en campo inadecuadas: el uso de un cambiador de tomas fuera de circuito bajo carga daña los contactos y conlleva el riesgo de que se produzcan fallos internos en el transformador. Para gestionar de forma segura las redes en tensión, los transformadores utilizan un sistema específico interruptor limitador de carga, normalmente con una capacidad nominal de 630 A de corriente continua en las clases de tensión de 15/25 kV y 38/40,5 kV. Los materiales especializados para la extinción de arcos y los mecanismos de conexión y desconexión rápidas accionados por resorte permiten al personal de campo aislar de forma segura las cargas de los transformadores sin generar arcos sostenidos que puedan vaporizar el aceite dieléctrico circundante. (Véase Interruptor de corte de carga de 2 posiciones frente al de 4 posiciones: guía de selección (para seleccionar la configuración.)
La especificación de un transformador de media tensión para su red de distribución va mucho más allá de la simple selección de una potencia nominal básica en kVA. Tanto si se trata del diseño de una unidad comercial compacta de 15 kV montada sobre plataforma como de una subestación colectora de energía renovable de 35 kV, la fiabilidad a largo plazo del sistema depende por completo de una estricta compatibilidad de los accesorios. El núcleo activo y los devanados determinan la capacidad teórica de potencia, pero son las interfaces externas de protección y conexión las que garantizan la seguridad operativa en la práctica.
Los ingenieros de compras y de campo deben verificar que cada componente se ajuste exactamente a los parámetros de tensión y corriente de fallo del sistema; por ejemplo, comparando los niveles de impulso básico (BIL) y los límites térmicos entre un pozo de pasamuros y un interruptor de corte de carga, para garantizar que los accesorios soporten las sobretensiones transitorias de la red. Una discrepancia en las tolerancias dimensionales o en la rigidez dieléctrica entre el depósito del transformador y sus pasamuros de conexión puede provocar descargas parciales aceleradas y un fallo prematuro en la interfaz.
En ZeeyiElec, nuestro equipo de ingeniería cubre esta brecha en las especificaciones. Ofrecemos un ecosistema completo y técnicamente verificado de accesorios para transformadores y cables Diseñado para integrarse a la perfección en sus proyectos de distribución de 11 kV a 35 kV. Comparta los planos de su proyecto y los requisitos medioambientales con nuestro equipo para recibir una selección precisa de modelos, asistencia en la exportación de documentación y una respuesta exhaustiva a su solicitud de presupuesto, adaptada a sus parámetros de distribución exactos.
Un transformador típico de media tensión funciona de forma fiable entre 25 y 30 años en condiciones ambientales normales y con ciclos de carga estándar del 80 por ciento. Una sobrecarga térmica prolongada o un mantenimiento descuidado pueden degradar prematuramente el aislamiento interno de papel, reduciendo esta vida útil prevista hasta en un 50 por ciento.
No. Un transformador de 11 kV está diseñado con umbrales de aislamiento dieléctrico y distancias de separación calculadas exclusivamente para una tensión máxima continua del sistema de 11 kV o 15 kV. Si se aplica una tensión de alimentación de 33 kV a estos terminales primarios, se sobrepasará el límite dieléctrico, lo que provocará una descarga eléctrica inmediata y un fallo catastrófico del equipo.
Los transformadores llenos de aceite utilizan un fluido mineral refinado o un éster sintético tanto para la refrigeración del núcleo activo como para el aislamiento dieléctrico interno, lo que los hace eficientes para su uso en subestaciones de distribución al aire libre expuestas a la intemperie. Los transformadores de tipo seco se basan íntegramente en resina epoxi moldeada al vacío o en sistemas de aislamiento sólido, y suelen ser obligatorios para aplicaciones comerciales en espacios cerrados debido a las estrictas normas de seguridad contra incendios.
Los protocolos estándar de seguridad para alta tensión suelen establecer un espacio libre mínimo de entre 3 y 10 pies alrededor de la unidad, dependiendo de si el perímetro sirve como espacio de trabajo operativo o como barrera contra incendios. Los técnicos de campo deben consultar siempre la normativa eléctrica local y las fichas técnicas con las dimensiones específicas del fabricante.
El característico zumbido se produce cuando el campo magnético alterno hace que las laminillas del núcleo de acero al silicio se expandan y contraigan a nivel microscópico entre 100 y 120 veces por segundo, en función de la frecuencia de la red eléctrica. Este zumbido de fondo de baja frecuencia es una característica normal del funcionamiento, pero un traqueteo repentino y excesivo suele indicar un aflojamiento mecánico de los pernos del núcleo, lo que requiere un mantenimiento de diagnóstico inmediato.
Se deben realizar inspecciones visuales rutinarias y escaneos termográficos mensualmente para identificar puntos calientes en la superficie, mientras que los análisis exhaustivos del líquido dieléctrico y las pruebas eléctricas exhaustivas suelen llevarse a cabo cada 12 a 36 meses. Las instalaciones situadas en regiones con alta humedad, plantas industriales de carga pesada o entornos costeros expuestos a la niebla salina suelen requerir programas de pruebas anuales más intensivos para evitar fallos en el aislamiento.
