UnterYo-Yo-ShiBei der Angabe von Transformatorenzubehör Bei Verteilungsnetzen müssen die Ingenieure Fehlerströme von mehreren Größenordnungen berücksichtigen. Eine strombegrenzende Sicherung ist dafür ausgelegt, hohe Fehlerströme zu unterbrechen, bevor sie zerstörerische Spitzenwerte erreichen. In Transformatorschutzsystemen hilft sie, die thermische und mechanische Belastung der Geräte zu verringern. Die Auswahl der richtigen Sicherung für die Spannungsklassen 15,5 kV, 25 kV und 40,5 kV erfordert nicht nur ein Verständnis der elektrischen Netzparameter, sondern auch der internen Physik, die einen sicheren und effektiven Betrieb dieser Geräte ermöglicht.
Strombegrenzende Sicherungen schmelzen nicht einfach, sondern zwingen Fehlerströme durch eine spezielle interne Reaktion aktiv auf Null.

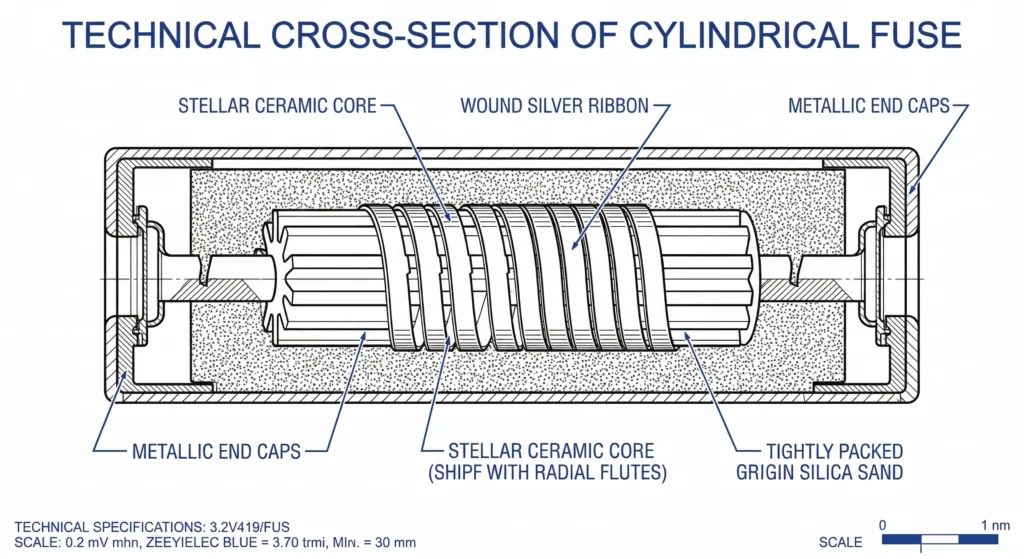

Im Inneren des versiegelten Glasfaser- oder Epoxidgehäuses ist ein hochleitfähiges Silberbandelement (oft mit einer Reinheit von 99,9%) um einen zentralen stellaren Kern gewickelt, der normalerweise aus Keramik besteht. Dieses Element weist speziell kalibrierte Einschränkungen oder Kerben auf. Beim Auftreten eines hochgradigen Fehlers schmelzen diese begrenzten Abschnitte fast augenblicklich - in der Regel mit einer Schmelzzeit ≤ 2 ms. Durch das schnelle Verdampfen des Silbers entsteht ein intensiver elektrischer Lichtbogen. Das umgebende Medium, das aus dicht gepacktem, hochreinem Quarzsand besteht, nimmt die extreme Hitze sofort auf. Der Sand schmilzt und verschmilzt mit dem Silberdampf zu einer glasartigen Substanz mit hohem Widerstand, dem so genannten Fulgurit. Dieser rasche Phasenwechsel führt zu einem massiven Widerstand (oft > 1 MΩ) im Stromkreis, der den Strom auf Null zwingt, bevor die natürliche Wechselstromwellenform ihren Höhepunkt erreicht, wodurch die maximale Durchlassenergie wirksam begrenzt wird.
Während der grundlegende Mechanismus zur Lichtbogenlöschung in allen Spannungsebenen identisch ist, muss die interne Architektur skaliert werden, um die unterschiedlichen Energieniveaus zu verwalten. Höhere Systemspannungen erzeugen unmittelbar nach dem Löschen des Fehlers höhere transiente Erholungsspannungen (TRV) an der Sicherung. Um ein Wiederaufflammen des Lichtbogens zu verhindern, muss die Sicherung eine ausreichende Durchschlagsfestigkeit aufweisen.
Diese Anforderung diktiert die physische Länge sowohl des Sicherungskörpers als auch des internen Silberelements. Eine typische 15,5-kV-Sicherung zum Beispiel strombegrenzende Schmelzsicherung kann eine Gesamtlänge von etwa 359 mm haben. Im Gegensatz dazu muss eine 40,5-kV-Sicherung wesentlich länger sein, häufig mehr als 530 mm, um die erforderliche Lichtbogenlöschdistanz zu erreichen. Darüber hinaus sind die Kornverteilung des Quarzsandes und die genaue Geometrie der Kerben des Silberelementes für jede Spannungsklasse anders kalibriert, um die Geschwindigkeit der Fulguritbildung zu optimieren und die spezifische Wärmeenergie zu steuern, die bei der Unterbrechung abgeleitet wird.

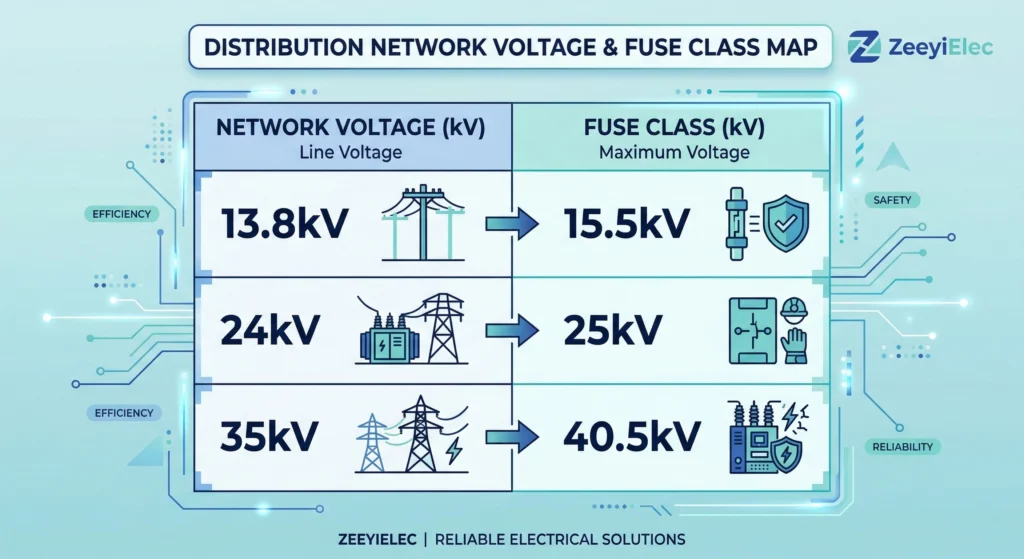

Die Auswahl der geeigneten Spannungsklasse für eine strombegrenzende Sicherung ist nicht nur ein Vorschlag, sondern eine strenge dielektrische Anforderung, die durch internationale Normen geregelt ist. Gemäß [NEED AUTHORITY LINK SOURCE] (Ankertext: IEC 60282-1 und IEEE C37.41 Test Frameworks) muss die maximale Bemessungsspannung einer Sicherung immer gleich oder höher sein als die maximale Netzbetriebsspannung des Systems. Der Einsatz einer 15,5-kV-Sicherung in einem 25-kV-Stromkreis führt bei einem Fehler zu einem katastrophalen Ausfall, da die Sicherung nicht genügend Lichtbogenspannung erzeugen kann, um der transienten Erholungsspannung des Systems entgegenzuwirken. Bei der Spezifikation müssen die Ingenieure prüfen, ob der Transformator an die Erde oder an die Leitung angeschlossen ist, da dies die genaue Spannungsbelastung für die Sicherung bestimmt.
| Nominale Systemspannung | Maximale Sicherungsauslegung Spannung | Typische BIL-Widerstandsfähigkeit |
|---|---|---|
| ≤ 13,8 kV | 15,5 kV | 95 kV |
| ≤ 24 kV | 25 kV | 125 kV |
| ≤ 35 kV | 40,5 kV | 200 kV |
Die 15,5-kV-Sicherungsklasse ist die Basiskomponente für standardmäßige städtische Verteilungsnetze. Sie ist vor allem für 12-kV- und 13,8-kV-Netze spezifiziert. In diesen Umgebungen werden sie häufig zusammen mit Bay-O-Net-Sicherungsbaugruppen die für den Schutz von ölgefüllten Verteiltransformatoren entwickelt wurden. Durch diese Kombination entsteht ein zuverlässiges Schutzsystem mit vollem Leistungsumfang für auf dem Boden montierte Geräte.
Die 25-kV-Kategorie (in ANSI-Märkten oft als 27-kV eingestuft) bedient 20-kV- bis 24-kV-Verteilungssysteme. Diese Kategorie ist in Industriegebieten und bei der Erweiterung ländlicher Verteilungsnetze weit verbreitet, wo Versorgungsunternehmen die Spannung erhöhen, um Leitungsverluste über längere Übertragungsstrecken zu verringern. Die Aufrüstung eines Netzes von 15 kV auf 25 kV erfordert völlig neue Sicherungsdimensionen, um Überschläge zu verhindern.
Sicherungen der 40,5-kV-Klasse sind für 33-kV- und 35-kV-Hochleistungsnetze ausgelegt. Diese sind typischerweise in primären Umspannwerken, im Bergbau und in großen Kollektorsystemen für erneuerbare Energien wie Wind- und Solarparks zu finden. Da die potenzielle Fehlerenergie auf dieser Spannungsebene immens ist, weisen 40,5-kV-Sicherungen die längsten Abmessungen und die größte Menge an Quarzsand auf, um die Wärmeabsorption zu maximieren und zu gewährleisten, dass der Fehler innerhalb eines halben Zyklus behoben wird.
[Experteneinblick: Abmessungsbeschränkungen bei Nachrüstungen]
- Physische Unstimmigkeiten: Man kann nicht einfach eine strombegrenzende 25-kV-Sicherung in ein 15,5-kV-Schaltgerätegehäuse stecken. Die größere Länge, die für die 25-kV-Lichtbogenlöschung erforderlich ist, übersteigt oft den vorhandenen Abstand zwischen den Klemmen.
- Verstöße gegen die Freigabe: Selbst wenn die Montageteile geändert werden, kann eine Erhöhung der Spannungsklasse ohne Austausch des Gehäuses die dielektrischen Abstände zwischen den Phasen oder zwischen Phase und Erde verletzen.
- Systematische Upgrades: Vergewissern Sie sich immer, dass die Durchführungsschächte, Abstandshalter und die umgebende Isolierung für die höhere BIL ausgelegt sind, wenn Sie die Spannungsklassen der Sicherungen erhöhen.
Die Auswahl von Transformatorenzubehör erfordert die gleichzeitige Abstimmung mehrerer Parameter, um eine langfristige Zuverlässigkeit zu gewährleisten. Um über die Basisspannungsklasse hinauszugehen, ist eine strenge Bewertung der thermischen Belastbarkeit der Sicherung und ihrer Fehlerbeseitigungsfähigkeiten erforderlich.
Der Nenndauerstrom (In) legt die maximale Dauerlast fest, die die Sicherung dauerhaft tragen kann, ohne dass die Grenzwerte für den Temperaturanstieg überschritten werden. Bei der Bemessung dieses Parameters wählen Ingenieure in der Regel eine Sicherung mit einem Nennwert von 140% bis 200% des maximalen Volllast-Dauerstroms des Transformators. Dieser Puffer verhindert, dass das interne Silberelement bei zulässigen, vorübergehenden Systemüberlastungen thermisch ermüdet. Wenn der Dauerstrom zu nahe an der normalen Betriebslast angegeben wird, tritt die Sicherung vorzeitig in die Auslösephase ein, was zu unerwünschtem Schmelzen und unnötigen Stromausfällen führt.
Die maximale Unterbrechungsleistung, die üblicherweise als I1, stellt den absolut höchsten zu erwartenden symmetrischen Fehlerstrom dar, den das Gerät ohne strukturelles Versagen sicher unterbrechen kann. Bei einem verschraubten Fehler können die Ströme innerhalb von Millisekunden auf Zehntausende von Ampere ansteigen. Daher ist der I1 Nennwert muss den maximal verfügbaren Kurzschlussstrom am Installationsknoten übersteigen. Standardmäßige 15,5-kV-Strombegrenzungssicherungen weisen beispielsweise häufig einen I1 von 50 kA, während physisch größere 40,5-kV-Modelle je nach Quarzsandvolumen und Elementdesign 31,5 kA bis 40 kA Unterbrechungskapazität bieten können.
Zeit-Strom-Charakteristik-Kurven (TCC) sind das maßgebliche Instrument für die Schutzkoordination. In diesen logarithmischen Diagrammen wird die Mindestschmelzzeit der Sicherung gegen den voraussichtlichen Fehlerstrom aufgetragen. Die Ingenieure müssen überprüfen, ob die TCC-Kurve der Sicherung sicher über dem Einschaltstromprofil des Transformators liegt.
Bei Feldanwendungen können transiente Einschaltströme beim Einschalten eines Transformators das 10- bis 12-fache des Volllaststroms für etwa 0,1 Sekunden erreichen. Wenn die minimale Schmelzkurve der Sicherung dieses Einschaltprofil schneidet, wird das Element kumulativ mechanisch belastet, was unweigerlich zu einem Ausfall im Feld führt [VERIFY STANDARD: IEEE C37.47 guidelines for distribution fuse coordination].
Darüber hinaus stellt die präzise TCC-Zuordnung sicher, dass die Sicherung nahtlos mit anderen Schutzeinrichtungen zusammenarbeitet. Zum Beispiel bei der Integration von Sicherungen in Schaltanlagen, die mit einer Lasttrennschalter, Bei schweren Fehlern muss die Sicherung auslösen, lange bevor die mechanischen Belastungsgrenzen des Schalters getestet werden.
Strombegrenzende Sicherungen arbeiten nicht in einem Vakuum; ihre Leistung ist grundlegend mit der physikalischen Umgebung des Installationsortes verbunden. Eine systematische Fehlerdiagnose vor Ort isoliert die Grundursachen, bevor es zu wiederholten Ausfällen kommt. Anhand eines strukturierten Arbeitsablaufs können die Ingenieure feststellen, was tatsächlich ausgefallen ist, warum es ausgefallen ist und unter welchen Bedingungen es zu dem Ausfall gekommen ist. Oft entdecken sie, dass das Schmelzen nicht auf einen Herstellungsfehler zurückzuführen ist, sondern darauf, dass lokale Umweltbelastungen nicht berücksichtigt wurden.

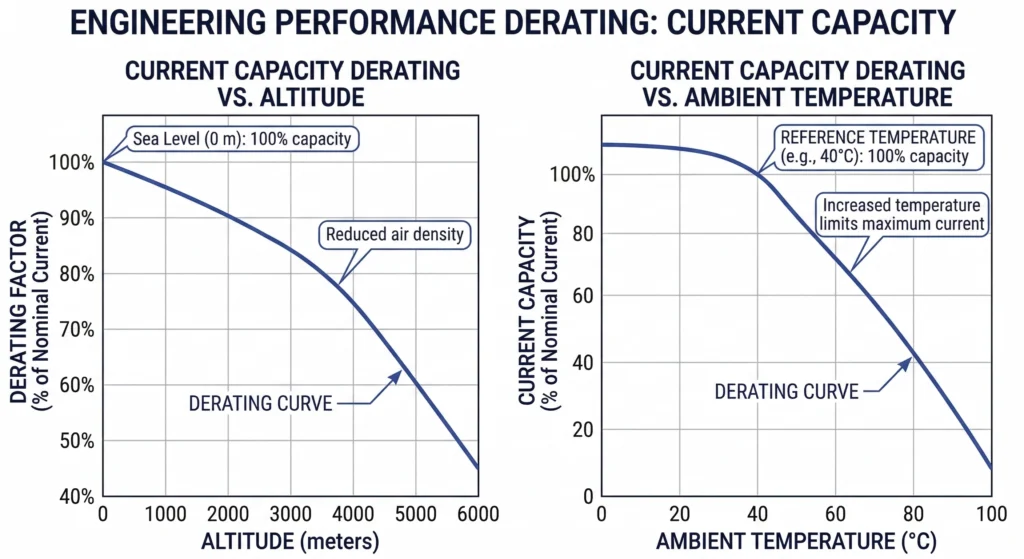

Die Luftdichte nimmt mit zunehmender Höhe ab, was die konvektive Kühlkapazität des Sicherungsgehäuses direkt beeinträchtigt. Für Installationen in Höhenlagen ≥ 1.000 Meter über dem Meeresspiegel gelten die Standard-Wärmeableitungsmodelle nicht mehr. Eine verlässliche Praxis in der Praxis besteht darin, die Dauerstrombelastbarkeit um etwa 1,0% bis 1,5% pro 100 Meter über der 1.000-Meter-Schwelle zu verringern. Wird dieser Höhenkorrekturfaktor nicht angewandt, so wird das interne Silberelement wesentlich heißer, als es seine Konstruktionsparameter zulassen, was die thermische Ermüdung beschleunigt und die Zeit-Strom-Kurve vorzeitig verschiebt.
Das unmittelbare Mikroklima in der Umgebung der Sicherung ist ebenso kritisch. In der Praxis, vor allem in abgeschotteten, aufgeständerten Transformatoren oder schlecht belüfteten unterirdischen Gewölben, bleibt die Umgebungstemperatur selten bei theoretischen 20 °C. Direkte Sonneneinstrahlung auf ein Metallgehäuse in Verbindung mit der vom Transformatorenkern und den angrenzenden Bauteilen erzeugten Wärme Kabelzubehör die den Strom in das Gerät leiten, können die lokalen Lufttemperaturen auf über 65 °C ansteigen. Die Fehlersuche vor Ort bei vorzeitigen Auslösungen von 15,5-kV- und 25-kV-Sicherungen weist häufig auf genau diesen thermischen Einschluss hin.
Wenn die Umgebungstemperatur der Sicherungsklemmen 40°C übersteigt, müssen die Ingenieure einen sekundären Derating-Faktor anwenden - in der Regel wird der Nenndauerstrom um 0,2% bis 0,5% pro 1°C Temperaturanstieg (ΔT) über der 40°C-Basislinie reduziert. Wird eine 40,5-kV-Sicherung ohne diese Berechnungen in einer kompakten Unterstation für erneuerbare Energien installiert, führt die akkumulierte thermische Belastung unweigerlich zum Auslösen des Elements unter normalen Lastbedingungen. Nur durch ein angemessenes Derating der Umgebungsbedingungen kann sichergestellt werden, dass die Sicherung genau wie vorgesehen funktioniert.
[Experteneinblick: Diagnose von Störfällen]
- Überprüfen Sie die Zeitleiste: Wenn eine Sicherung wiederholt während des heißesten Teils des Sommernachmittags durchbrennt und nicht während des Einschaltens einer schweren Last, ist wahrscheinlich ein Wärmestau im Inneren des Gehäuses der Grund dafür.
- Untersuchen Sie die Schmelze: Ein Element, das nur in der Mitte schmilzt, ohne einen massiven Fulgurit zu bilden, deutet in der Regel eher auf eine anhaltende thermische Ermüdung auf niedrigem Niveau als auf einen Kurzschluss hohen Ausmaßes hin.
- Beatmungsinterventionen: Die Nachrüstung passiver Lamellen oder das Hinzufügen einer aktiven Kühlung zu Schaltanlagengehäusen behebt häufig Phantomsicherungsvorgänge, ohne dass das gesamte Schutzkonzept neu berechnet werden muss.
In praktischen Verteilungsnetzen ist es oft elektrisch und wirtschaftlich nicht machbar, sich auf eine einzige Schutzvorrichtung zu verlassen, um alle möglichen Fehlerszenarien zu behandeln. Die Praxiserfahrung in zahlreichen Umspannwerken und aufgestellten Transformatoren zeigt, dass für den Vollbereichsschutz ein sorgfältig kalibriertes Zweifach-Sicherungssystem erforderlich ist, um die realen Betriebsbedingungen zu bewältigen.
Der Schutz von Transformatoren erfordert zwei verschiedene Sicherungstechnologien, da diese Systeme Fehlerströmen in drei Größenordnungen ausgesetzt sind. Im Normalbetrieb liegen die Lastströme im Bereich von einigen zehn oder hundert Ampere. Der Schutz von Transformatoren erfordert zwei nacheinander arbeitende Sicherungstechnologien: Bay-O-Net-Sicherungen löschen kleine bis mittelgroße Fehler bis zu etwa 3.500 Ampere, während strombegrenzende Sicherungen große Fehler, die diesen Schwellenwert überschreiten, innerhalb eines halben Zyklus unterbrechen.
Installationen in der Praxis zeigen, wie kritisch diese Paarung ist. Wenn eine Standard-Austreibungssicherung einem verschraubten Fehler von 20 kA bis 50 kA ausgesetzt wird, kann die schnelle Gasausdehnung den Sicherungshalter zum Bersten bringen und brennendes Öl heftig austreiben. Umgekehrt ist eine strombegrenzende Vorsicherung physikalisch nicht in der Lage, leichte Überlastungen geringer Stärke sicher zu beseitigen (z. B. eine anhaltende Stromaufnahme von 150 A bei einem Element mit 50 A Nennstrom). Wird sie gezwungen, einen Fehler unterhalb ihres Mindestausschaltstroms (I3), schmilzt das Silberelement, aber der Strom reicht nicht aus, um einen Fulgurit zu bilden. Dies führt zu kontinuierlicher Lichtbogenbildung, thermischem Durchgehen und katastrophalem Versagen des Epoxidgehäuses im Transformatorenkessel.
Der Übergang zwischen diesen beiden Geräten wird als Überschneidungspunkt bezeichnet und muss in einem Zeit-Strom-Kennlinien-Diagramm (TCC) akribisch abgebildet werden. Diese Koordinationslogik schafft einen kontinuierlichen Schutz über das gesamte Fehlerstromspektrum.
Bei der Konstruktion eines 25-kV- oder 40,5-kV-Transformatorpakets schreibt die Koordinierungslogik vor, dass die minimale Schmelzkurve der strombegrenzenden Sicherung die maximale Auslösekurve der Auslösesicherung bei einer bestimmten Stromstärke schneiden muss. Bei einer typischen 15,5 kV- und 1000 kVA-Anlage ist dieser Schnittpunkt beispielsweise genau definiert. Bei einem Fehlerstrom ≤ 3.500 A arbeitet die Auslösesicherung allein. Bei einem Fehlerstrom ≥ 3.500 A schmilzt die strombegrenzende Sicherung schneller durch und übernimmt den Unterbrechungsvorgang [VERIFY STANDARD: IEEE C37.48 guidelines for fuse application and coordination].
Bei der Inbetriebnahme müssen die Techniker vor Ort überprüfen, ob die angegebenen Ersatzsicherungen diese ursprüngliche Koordinierungsstudie strikt einhalten. Die Installation eines falsch bemessenen Auslösers während der Routinewartung kann den Überkreuzungspunkt unwissentlich verschieben und einen gefährlichen toten Winkel schaffen, in dem keine der beiden Sicherungen einen mittleren Fehler sicher löschen kann.
ZeeyiElec mit Sitz in Wenzhou, Chinas Hauptstadt der Elektrotechnik, entwickelt und fertigt ein komplettes Portfolio an strombegrenzenden Mittelspannungssicherungen, die für den Einbau in ölgefüllte Verteiltransformatoren konzipiert sind. Unsere Produktionsmatrix deckt die wichtigsten Spannungsklassen ab, die für globale Versorgungs- und Industrieprojekte benötigt werden. Für Standardanwendungen, die auf dem Boden montiert werden, bietet unsere 15,5-kV-Serie Unterbrechungswerte bis zu 50 kA. Für höhere Verteilungsnetze sind unsere 25-kV- und 40,5-kV-Serien so kalibriert, dass sie Fehler in hochbelasteten Umgebungen sicher beseitigen und dabei I1 Nennwerte von 31,5 kA bis 40 kA. Jede Einheit verwendet hochreinen Quarzsand und präzisionsgekerbte Silberelemente, um Halbzyklus-Räumzeiten (oft ≤ 8 ms) und eine stabile Fulguritbildung zu gewährleisten.
Die Wahl der richtigen Sicherung erfordert mehr als nur die Auswahl einer Nennspannung. Unser Ingenieurteam unterstützt vollständige OEM/ODM-Konfigurationen und technische Modellanpassungen für Ihr spezifisches Schutzsystem. Wenn Sie eine Anfrage einreichen, geben Sie bitte den Dauerlaststrom Ihres Transformators, die erforderlichen Kreuzungspunkte der Zeit-Strom-Kennlinie (TCC) und die spezifischen Umgebungstemperaturbedingungen des Gehäuses an (insbesondere bei Betriebstemperaturen ≥ 40 °C). Wir bieten eine schnelle technische Rückmeldung und umfassende Exportdokumentation, um sicherzustellen, dass Ihr Zubehör reibungslos durch den Zoll geht und termingerecht eintrifft.
Ja, die Verwendung einer Sicherung einer höheren Spannungsklasse (z. B. 25 kV in einem 15,5 kV-Netz) ist technisch zulässig und wird häufig zur Bestandskonsolidierung eingesetzt. Dies führt jedoch in der Regel zu einer höheren Lichtbogenspannung während der Fehlerunterbrechung, so dass überprüft werden muss, ob der Basis-Impuls-Isolationspegel (BIL) des Systems der kurzzeitigen Spannungsspitze standhalten kann.
Unerwünschtes Schmelzen tritt im Allgemeinen auf, wenn die Umgebungstemperaturen im Transformatorgehäuse ≥ 40°C sind oder wenn wiederholte transiente Einschaltströme das interne Silberelement im Laufe der Zeit beschädigen. Die Anwendung eines angemessenen thermischen Deratings (oft 0,2% bis 0,5% pro 1°C Anstieg über die 40°C-Basislinie) und eine genaue Anpassung der TCC-Kurve verhindern diesen vorzeitigen Ausfall.
Die Unterbrechungsleistung muss den maximal verfügbaren symmetrischen Fehlerstrom am jeweiligen Transformatorstandort übersteigen, der in der Regel zwischen 12 kA und 50 kA in Mittelspannungsverteilernetzen liegt. Die Ingenieure müssen diesen Schwellenwert auf der Grundlage der Kapazität des vorgeschalteten Umspannwerks und der Gesamtimpedanz der zum Installationsort führenden Leitung berechnen.
Ja, bei Installationen in Höhenlagen ≥ 1.000 Metern ist die Effizienz der Konvektionskühlung aufgrund der dünneren Luft geringer, so dass eine Reduzierung der Dauerstromleistung erforderlich ist, um eine Überhitzung zu vermeiden. Eine Standard-Faustregel besagt, dass die Dauerstromkapazität um ca. 1,0% bis 1,5% pro 100 Meter über dem anfänglichen Schwellenwert von 1.000 Metern herabgesetzt wird.
Vorsicherungen sind nur für die sichere Unterbrechung von hohen Fehlerströmen ausgelegt und müssen mit einer Auslösesicherung kombiniert werden, um Überlastungen mit niedrigen Strömen zu löschen. Allzwecksicherungen können sowohl niedrige Überlasten als auch hohe Fehlerströme unabhängig voneinander unterbrechen, sind jedoch aufgrund ihrer erweiterten internen Architektur physisch größer und teurer.
Strombegrenzende Sicherungen sind versiegelte, nicht abbauende Vorrichtungen mit einer typischen Lebensdauer, die mit der des Transformators übereinstimmt (oft ≥ 25 Jahre), sofern sie nicht zum Löschen eines Fehlers ausgelöst werden. Wenn jedoch eine Auslösesicherung in einem koordinierten Zweifach-Sicherungssystem arbeitet, wird dringend empfohlen, die gepaarte strombegrenzende Sicherung zu prüfen oder auszutauschen, da ihr internes Silberelement teilweise, nicht nachweisbar, geschmolzen sein kann.
