بواسطةيويو شيمصهر ELSP عبارة عن مصهر متخصص للحد من التيار جزئي المدى مصمم خصيصًا للتركيب تحت الزيت داخل محولات التوزيع. وتتمثل وظيفته الأساسية في العمل كحماية احتياطية نهائية، حيث يتدخل فقط أثناء الأعطال الداخلية عالية الحجم التي تتجاوز قدرات الطرد الأولية لمصهر الطرد الأساسي للمحول. حسب التصميم، لا يمكن لمصهر الطرد ELSP إزالة تيارات الحمل الزائد منخفضة المستوى؛ فهو يعتمد كليًا على جهاز متصل على التوالي للتعامل مع حالات الشذوذ البسيطة في النظام.

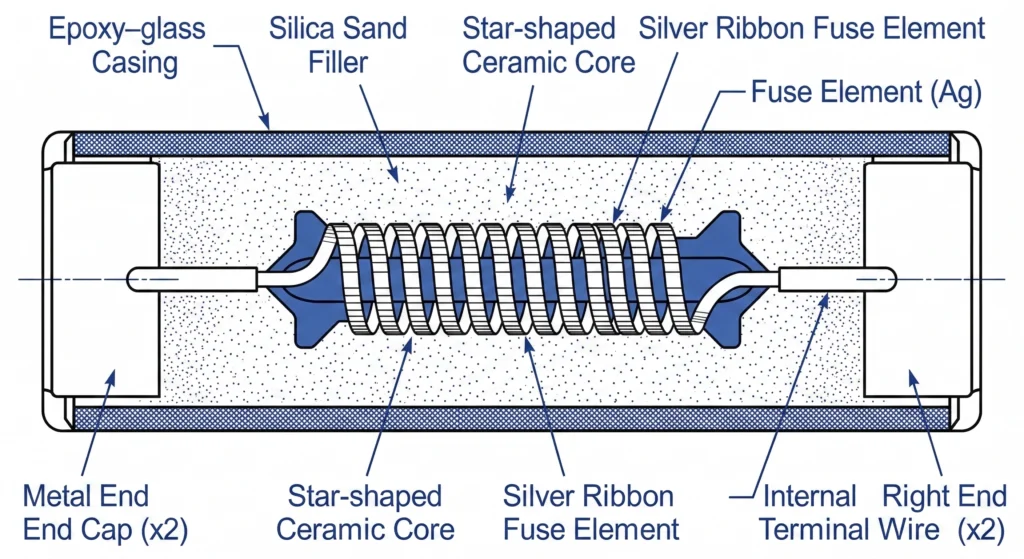

تحدد البنية الداخلية لمصهر ELSP خصائصه العازلة والحرارية عالية الأداء. عادةً ما يتم تصنيع الغلاف الخارجي من أنبوب زجاجي إيبوكسي ملفوف على شكل خيطي يوفر قوة ميكانيكية ويتحمل الضغوط الهيدروليكية لزيت المحول المحيط. وفي الداخل، يكون المكون النشط عبارة عن عنصر شريط فضي محزوز بدقة. يتم لف هذا العنصر بعناية حول قلب سيراميك على شكل نجمة أو قلب صناعي عالي الحرارة ومعبأ بالكامل برمل سيليكا كوارتز عالي النقاء ومضغوط للغاية.
من من منظور ميداني، يعد ضمان إحكام إغلاق الأغطية الطرفية أمرًا بالغ الأهمية قبل التركيب داخل خزان المحول. إذا قام زيت المحولات باختراق مانع التسرب وتشبع رمل السيليكا على مدى سنوات من الخدمة، فإن قدرة الصمامات على القطع تتعرض للخطر الشديد، مما يهدد بحدوث عطل كارثي أثناء حدوث عطل. بالنسبة للمهندسين الذين يقومون بتحديد المواصفات لمشاريع التوزيع، فإن التحقق من سلامة مانع التسرب في ظل درجات حرارة الزيت العلوي المستمرة المتوقعة (غالبًا ما تصل إلى 105 درجة مئوية أثناء ذروة الأحمال) هو فحص قياسي للمشتريات.
عند حدوث خطأ شديد في الاندماج - يصل في بعض الأحيان إلى تيارات متناظرة تبلغ 50,000 أمبير - يعمل مصهر ELSP في جزء من دورة. تتسبب الطاقة الحرارية الهائلة في تبخير الأجزاء المحزوزة الضيقة من الشريط الفضي بشكل فوري تقريبًا، مما يؤدي إلى نشوء أقواس داخلية متعددة. وتمتص رمال السيليكا المحيطة على الفور طاقة القوس هذه، فتنصهر وتندمج مع بخار الفضة لتشكل مركبًا شديد المقاومة يشبه الزجاج يعرف باسم الفولجوريت.
هذا الإدخال السريع للمقاومة يجبر تيار العطل على الوصول إلى الصفر قبل أن يصل إلى ذروته الأولى غير المتماثلة. من خلال الحد بشكل كبير من الطاقة الكلية المسموح بها (غالبًا ما يُشار إليها بـ I2t) ويقطع الدائرة الكهربائية في ≤ 8.33 مللي ثانية (نصف دورة عند 60 هرتز)، يمنع صمام ELSP تمزق خزان المحول تحت الضغط الكهروميكانيكي الشديد.
تتماشى هذه الفيزياء التشغيلية بشكل وثيق مع المبادئ التوجيهية الأساسية التي حددها [مصدر رابط السلطة: معيار IEEE Std C37.47 لصمامات الحد من التيار لفئة الجهد العالي للتوزيع، والذي يحدد معايير الاختبار المحددة لسلوك الحد من التيار الجزئي المدى في التطبيقات المغمورة بالسائل.
- حساسية الاهتزاز: يمكن لرمال السيليكا المضغوطة للغاية داخل مصهر ELSP أن تتحرك أثناء النقل القاسي. افحص دائمًا الغلاف المصنوع من الألياف الزجاجية بحثًا عن أي كسور إجهاد شعري قبل التركيب تحت الزيت.
- التحقق من الختم: حتى الخروق المجهرية في موانع التسرب ذات الغطاء النهائي المحكم ستسحب السائل العازل في عمليات الملء بالتفريغ، مما يؤدي إلى تدهور قدرة الصمامات على إخماد القوس الكهربائي I2t بشكل دائم.
- اختبار الاستمرارية: قم دائمًا بإجراء اختبار استمرارية الأوم الجزئي منخفض الجهد قبل الخزان؛ يمكن أن يعاني المصهر الساقط من عنصر فضي مقطوع دون أن يظهر تلف خارجي.

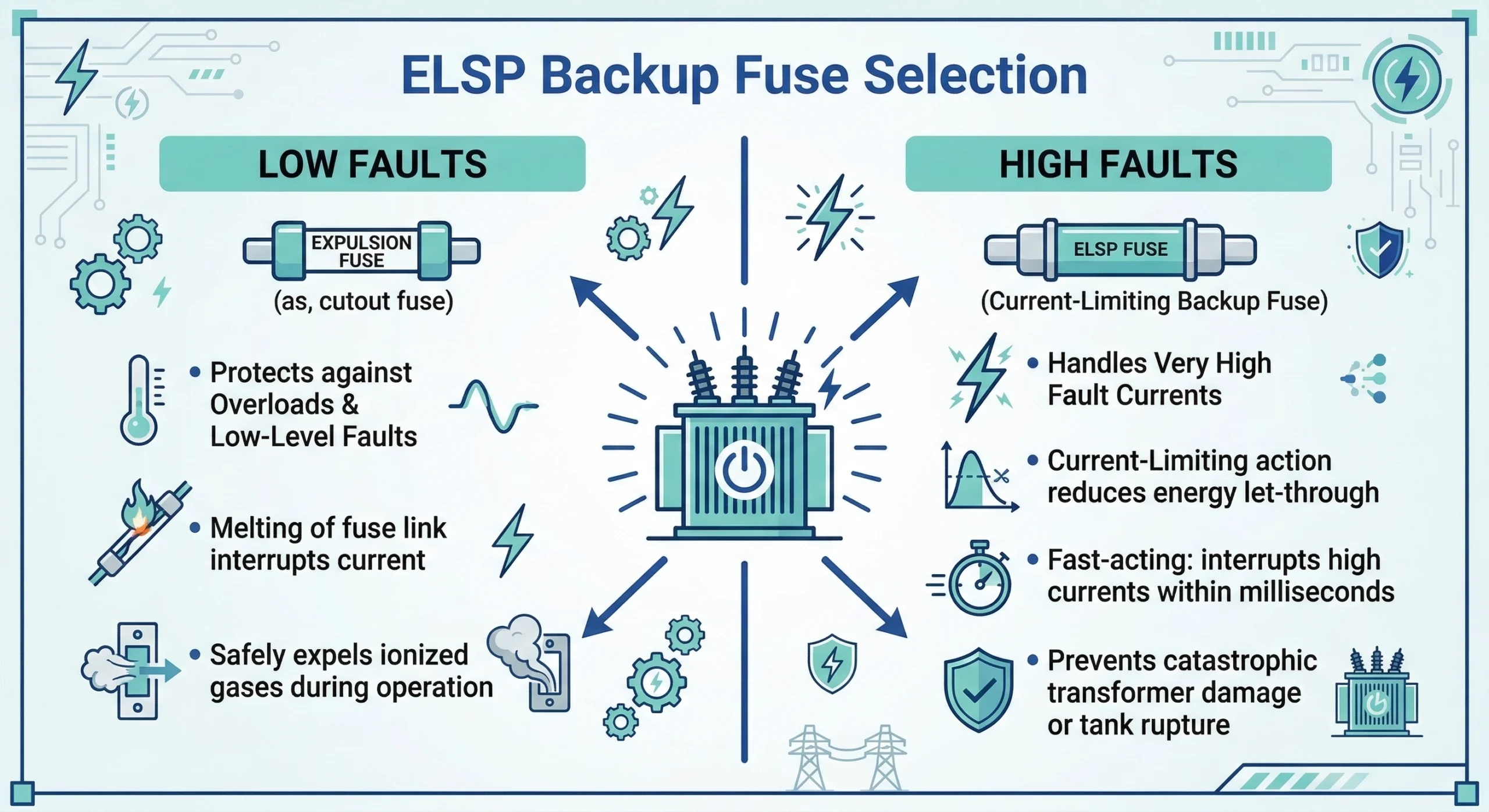

تتطلب حماية المحولات تقنيتي صمامات تعمل بالتتابع لتغطية الطيف الكامل للتيارات الكهربائية الشاذة المحتملة. إن الاعتماد فقط على صمامات الطرد الكهربائي ذات النطاق الجزئي ELSP هو خطأ هندسي فادح، حيث لا يمكن لهذه الأجهزة مقاطعة التيارات الزائدة منخفضة المستوى بأمان. وبدلاً من ذلك، يجب نشرها جنبًا إلى جنب مع جهاز طرد أساسي لتشكيل مخطط حماية كامل ومنسق.
عادة ما يكون خط الدفاع الأساسي في محول التوزيع المملوء بالزيت هو جهاز طرد قابل للاستبدال، مثل . وقد صُممت هذه الصمامات خصيصًا لاستشعار وإزالة الأعطال الثانوية المنخفضة إلى المتوسطة والأحمال الزائدة الشديدة للنظام. في التطبيق القياسي، يتعامل مصهر الطرد مع تيارات الأعطال التي تصل إلى حوالي 3,500 أمبير. عندما يحدث تيار زائد ضمن هذا النطاق الأدنى، يذوب عنصر صمام الطرد، مولدًا قوسًا يتفاعل مع الزيت المحيط أو مادة إخماد القوس الكهربائي لإطفاء العطل بأمان.
عندما يخرق العطل قدرة صمام الطرد على المقاطعة - مثل العطل الداخلي الأساسي المثبت بمسامير - يتولى الصمام الاحتياطي ELSP المسؤولية. يمكن أن تولد هذه الأحداث الكارثية تيارات ترتفع إلى عشرات الآلاف من الأمبيرات في غضون أجزاء من الثانية، وأحيانًا تتجاوز 50,000 أمبير. تم تصميم الصمامات المحدِّدة للتيار ELSP لتعمل بسرعة كبيرة بحيث تقاطع هذه الأعطال عالية الحجم التي تتجاوز عتبة صمام الطرد خلال نصف دورة. يحد هذا التدخل السريع من ذروة الإجهاد الميكانيكي والحراري ويمنع تمزق الخزان الكارثي وحرائق الزيت والأضرار الجانبية الشديدة للمعدات.

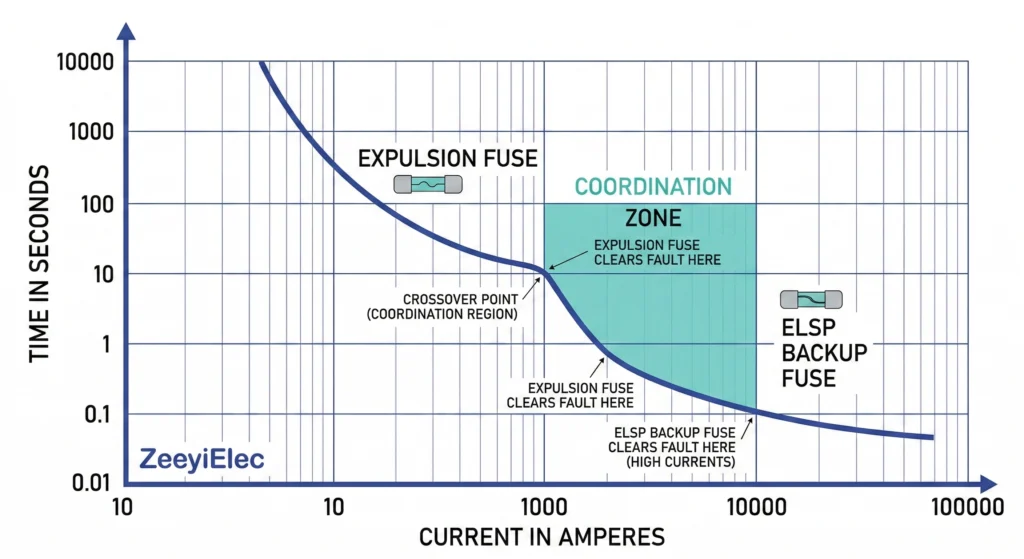

يعتمد التشغيل الناجح لهذا النظام ثنائي الصمامات كليًا على المحاذاة الدقيقة لمنحنيات خصائص الوقت-التيار (TCC) الخاصة بكل منهما.
يجب أن يتأكد المهندسون من أن الحد الأقصى لمعدل المقاطعة القصوى لمصهر الطرد (غالبًا ما يُشار إليه بـ Iالحد الأقصى_إكسب) هو ≥ الحد الأدنى لتيار الانصهار الأدنى (Iمين_ميت) للمصهر الاحتياطي ELSP. يجب أن تحدث نقطة التقاطع الدقيقة - حيث يتقاطع منحنى ELSP وينخفض إلى ما دون منحنى مصهر الطرد - عند مستوى تيار يمكن لكلا الجهازين التعامل معه بأمان.
إذا تم حساب نقطة التقاطع بشكل خاطئ وأُجبر مصهر ELSP على العمل دون الحد الأدنى من تصنيف المقاطعة الخاص به، فإن الطاقة الحرارية ستفشل في توليد طاقة حرارية كافية لتبريد القوس الكهربائي. وهذا يؤدي إلى قوس داخلي مستمر وتدمير مبيت المصهر في نهاية المطاف.
يتطلب اختيار الصمام الاحتياطي ELSP مطابقة عدة مواصفات في وقت واحد مع الخصائص الكهربائية المحددة للمحول وشبكة التوزيع الأوسع نطاقًا. يمكن أن تؤدي المواصفات غير السليمة إلى ذوبان سابق لأوانه أثناء التشغيل العادي أو الفشل في مقاطعة حدث كارثي. ويتطلب تحديدها تقييمًا منهجيًا عبر ثلاثة حدود تشغيلية أساسية.
يجب أن يتماشى تصنيف الجهد لمصهر ELSP بدقة مع أقصى جهد تشغيل للنظام. وعلى عكس بعض المكونات الكهربائية، فإن الصمامات المحددة للتيار حساسة للغاية للجهد. إذا تم استخدام مصهر مصنّف لجهد 15 كيلو فولت على نظام بجهد 25 كيلو فولت أو 35 كيلو فولت، فسوف يفشل في إزالة العطل لأن طول القوس الداخلي لن يولد مقاومة كافية لوقف تدفق التيار. وعلى العكس من ذلك، يمكن أن يؤدي الإفراط في زيادة حجم تصنيف الجهد بشكل كبير إلى توليد جهد قوسي مفرط أثناء الانقطاع، مما قد يتجاوز مستوى العزل الأساسي (BIL) ويتلف اللفات الداخلية للمحول.
أثناء التشغيل العادي، تبلغ تيارات الحمل عادةً عشرات أو مئات الأمبيرات. ولأن مصهر ELSP هو جهاز احتياطي بحت، يجب ألا يعمل أبداً في ظل هذه الظروف. يجب على المهندسين تحديد أمبيرات الحمل الكامل للمحول (FLA) وحساب الأحمال الزائدة المقبولة على المدى القصير في حالات الطوارئ، والتي يمكن أن تصل في كثير من الأحيان إلى 1501 تيرابايت إلى 2001 تيرابايت من التصنيف الأساسي اعتمادًا على ممارسات المرافق. يجب أن يتجاوز تصنيف التيار المستمر لمصهر ELSP المحدد هذه الملامح التشغيلية القصوى، مع الأخذ في الاعتبار ارتفاع درجات حرارة الزيت العازل الكهربائي المحيط (غالبًا ما تتجاوز 90 درجة مئوية تحت الحمل) والتي تؤدي بطبيعة الحال إلى إضعاف قدرة التحمل الحراري للمكون.
أثناء حدوث عطل شديد في الصمامات، يمكن أن ترتفع التيارات إلى آلاف أو عشرات الآلاف من الأمبيرات خلال أجزاء من الثانية. يجب تقييم الحد الأقصى لمعدل المقاطعة القصوى للصمامات بدقة مقابل الحد الأقصى المتاح لتيار الدائرة القصيرة للشبكة لمنع حدوث عطل في المعدات.
يجب أن يتميز مصهر ELSP الذي تم اختياره بأقصى معدل انصهار تم اختباره (غالبًا ما يصل إلى 50,000 أمبير متماثل) والذي يكون بدقة ≥ أقصى تيار عطل محتمل في أطراف المحول الأولية. وعلاوة على ذلك، يجب أن يكون الحد الأدنى لتيار انصهار المصهر (Iمين_ميت) يحدد الحد الأدنى لمنطقة التشغيل الفعالة. إذا تم إجبار الجهاز على العمل عند تيارات ≤ I المعلن عنهمين_ميت, ، فإنه يخاطر بالتدهور الحراري الشديد دون تحقيق تكوين الفولجوريت الكامل للتبريد القوسي المطلوب للقطع الآمن.
- لا تقم بترقية الحجم بشكل أعمى: يؤدي اختيار مصهر احتياطي مع تصنيف تيار مستمر مرتفع للغاية إلى رفع الحد الأدنى لنقطة الانصهار إلى أعلى، مما قد يؤدي إلى إنشاء “منطقة ميتة” خطيرة بين قدرة مصهر الطرد ونقطة تنشيط صمامات الطرد.
- حساب تكييف درجة حرارة الزيت: قد يتحمل مصهر ELSP المقدرة قدرته 100 أمبير عند درجة حرارة 25 درجة مئوية في الهواء المحيط 75 أمبير فقط عند غمره في زيت علوي بدرجة 90 درجة مئوية. اطلب دائماً مخططات الاستنقاص الحراري الخاصة بالشركة المصنعة.
- تحقق من توافق BIL: تأكد من أن ذروة جهد القوس الكهربائي المتولد من صمام ELSP أثناء المقاصة لا يتجاوز قدرة تحمل الصاعقة الصاعقة للعزل الداخلي للمحول.
يعتمد مهندسو المشتريات ومصممو الأنظمة على إطار تقييم منظم لتحديد حجم الصمامات الاحتياطية ELSP بشكل صحيح. إن اتباع منطق صارم خطوة بخطوة يمنع الثغرات في المواصفات قبل أن تصبح تأخيرات في المشروع ويضمن حماية موثوقة على مرحلتين.
يبدأ أساس اختيار الصمامات بتحديد الحد الأقصى للتيار التشغيلي للمحول. احسب أمبير الحمل الكامل الأساسي (FLA) باستخدام تصنيف لوحة الاسم kVA وجهد النظام الأساسي. على سبيل المثال، ينتج عن محول توزيع ثلاثي الطور بقوة 1500 كيلو فولت أمبير، 12.47 كيلو فولت أمبير، جهد 12.47 كيلو فولت أمبير، تيار فل أمبير أساسي يبلغ حوالي 69.4 أمبير. يطبق المهندسون عادةً مضاعفًا يتراوح من 1.5 إلى 3.0 على خط الأساس هذا، مما يخلق هامش أمان وظيفي يستوعب بأمان تيارات التدفق المغنطة العابرة أثناء التنشيط والأحمال الزائدة المقبولة على المدى القصير.
قبل تحديد الجهاز الاحتياطي، يجب تحديد الحماية الأساسية من الأعطال المنخفضة بشكل ثابت. اختر مصهر طرد بحجم مناسب لتحمل FLA المعدل المشتق في الخطوة 1. يعمل هذا الجهاز كخط دفاع أمامي، وهو مصمم لاستشعار وإزالة الأعطال المنخفضة إلى المتوسطة حتى حوالي 3500 أمبير. من الضروري أن يتم اختيار هذا المصهر الأساسي أولاً، حيث أن حدوده الحرارية والتشغيلية تملي مباشرة الحد الأدنى من متطلبات البدء لمصهر ELSP الاحتياطي.
تواجه المحولات تيارات أعطال تمتد لثلاث مراتب من حيث الحجم. يجب أن يقاطع مصهر تحديد التيار ELSP المحدد الصمامات ذات الحد من التيار ELSP بشكل موثوق الأعطال عالية المقدار التي تتجاوز عتبة مصهر الطرد خلال نصف دورة. حدد مصهر ELSP مع تصنيف تيار مستمر يتجاوز تصنيف المصهر الأساسي، وتحقق من أن أقصى قدرة مقاطعة له تتخطى بأمان أسوأ حالة تيار دائرة قصيرة متاحة للشبكة.
تتمثل المرحلة الأخيرة والأكثر أهمية في منطق الاختيار في تراكب منحنيات خاصية الوقت-التيار (TCC) لكل من الصمامات المختارة لضمان التنسيق التشغيلي السلس.
يجب أن يقوم المهندسون برسم البيانات للتأكد من أن منحنى التصفية الأقصى لمصهر الطرد يتقاطع مع منحنى الانصهار الأدنى لمصهر ELSP الاحتياطي عند مستوى تيار بدقة ≥ الحد الأدنى المثبت لمعدل الانصهار الأدنى لمصهر ELSP. إذا حدثت نقطة تقاطع التنسيق عند مستوى تيار ≤ هذا الحد الأدنى المطلوب، فقد يحاول مصهر ELSP إزالة خطأ معتدل غير مصمم حراريًا للتعامل معه. اضبط تصنيفات الصمامات المستمرة أو تكوينات العناصر حتى تتناسق المنحنيات بشكل لا تشوبه شائبة عبر طيف التيار بأكمله.
في حين أن المعلمات الكهربائية تملي الاختيار النظري لمصهر احتياطي ELSP، فإن الحقائق الفيزيائية لخزان المحولات تملي إمكانية بقائه على المدى الطويل. ونظرًا لأن هذه المكونات مغمورة بالكامل في سائل عازل، فإن أداءها الميداني يرتبط ارتباطًا وثيقًا بالبيئة الميكانيكية والحرارية المحيطة بها.
وعلى عكس المكونات المركبة خارجيًا، تعمل صمامات ELSP مغمورة بالكامل في زيت المحولات. وخلال دورات ذروة التحميل، تتجاوز درجات حرارة الزيت العلوي بشكل روتيني 90 درجة مئوية، وفي ظروف الحمل الزائد في حالات الطوارئ، يمكن أن تصل درجة حرارة هذا السائل إلى 105 درجة مئوية.
يجب على المهندسين أن يأخذوا في الحسبان هذه الدرجة القصوى من الحرارة عند تحديد تصنيف التيار المستمر للصمامات. يؤدي التشغيل المستمر في درجات حرارة مرتفعة إلى إضعاف قدرة الصمامات على التحمل الحراري. إذا كانت درجة حرارة الزيت المحيط ≥ 90 درجة مئوية، فإن عنصر الصمامات يتعرض للإجهاد المتسارع، مما يقلل من تصنيفه المستمر الفعال بما يصل إلى 20%.
تُظهر التجربة الميدانية أن تجاهل هذا الاستنزاف الحراري هو السبب الرئيسي للذوبان المزعج المبكر، خاصة خلال أشهر ذروة الحمل في الصيف عندما يكون نظام تبريد المحولات مجهدًا بالفعل. إن اختيار الصمامات ذات الهامش الحراري القوي يمنع هذه الأعطال الميدانية المكلفة والمكلفة للغاية.

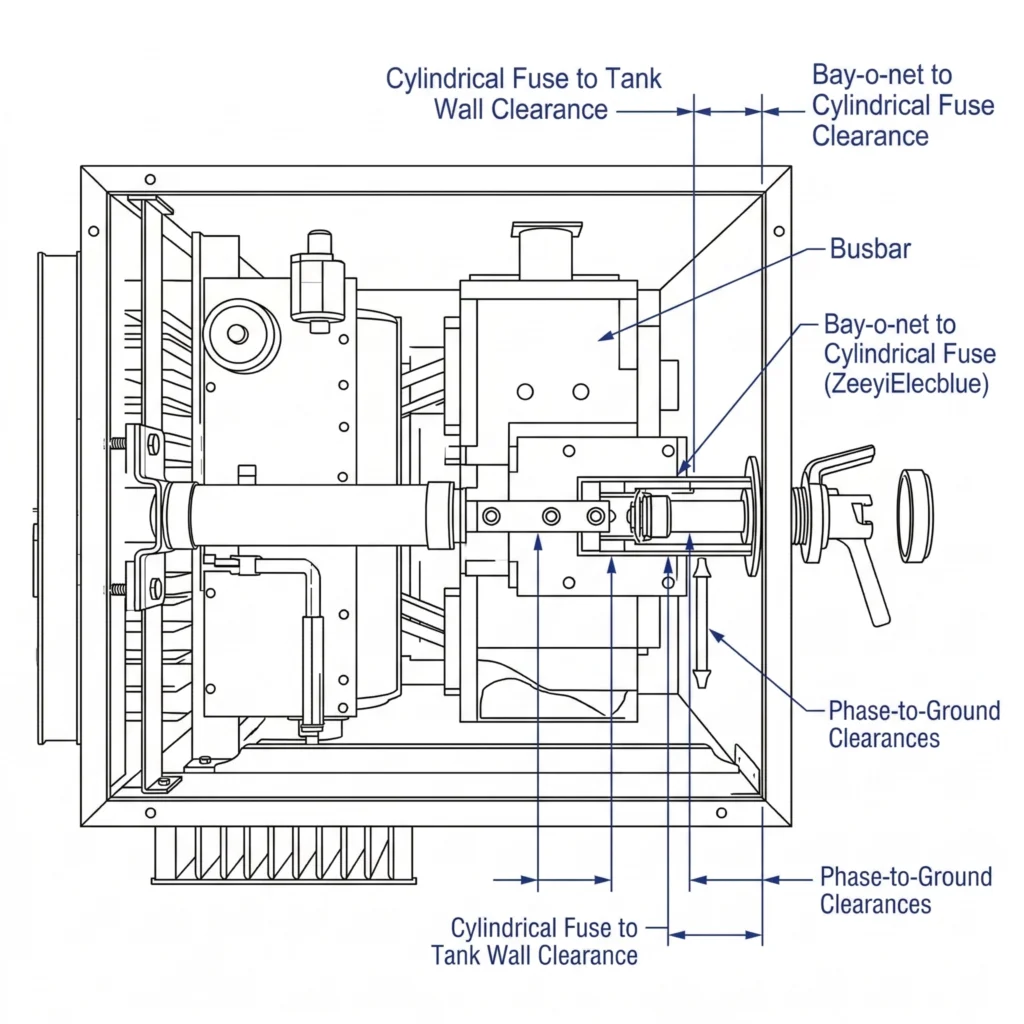

يتطلب التركيب المادي داخل خزان المحول المزدحم التزامًا صارمًا بقواعد الخلوص العازل. يجب تثبيت مصهر ELSP بين قوسين بإحكام في الإطار الداخلي ليعمل على التوالي مع جهاز الشبكة الكهربائية الأولية.
وللحفاظ على مستوى العزل الأساسي للمحول (على سبيل المثال، 125 كيلو فولت BIL على نظام 25 كيلو فولت)، يجب أن يحافظ المصهر المركب على فصل مادي كافٍ عن جدران الخزان المؤرض والقلب النشط وأسلاك الطور الأخرى. يعتبر الحد الأدنى للخلوص من 50 مم إلى 75 مم ممارسة قياسية لتطبيقات فئة 15 كيلو فولت. وعلاوة على ذلك، يجب تركيب المصهر عمودياً أو بزاوية منحدرة لأسفل. يمنع هذا الاتجاه فقاعات الهواء أو الرطوبة المحتبسة من التراكم على طول الغلاف الزجاجي الإيبوكسي، مما قد يضر بقوة العزل الكهربائي الخارجية ويؤدي إلى التعقب أو الوميض على طول جسم الصمام.
يتطلب اختيار الصمامات الصحيحة المحدِّدة للتيار الجزئي النطاق الصحيح تقييماً دقيقاً. فالمكون غير المطابق يخاطر بحدوث عطل كارثي تحت الزيت، في حين أن الصمامات المحددة بشكل صحيح من صمامات تحديد التيار الجزئي الجزئي المحدد يضمن تشغيل محول التوزيع الخاص بك بأمان طوال فترة خدمته المحددة التي تتراوح بين 25 و30 عامًا. عند وضع اللمسات الأخيرة على المواصفات الهندسية أو طلب عرض الأسعار (RFQ)، تأكد من أن حزمة المشتريات الخاصة بك تحدد بوضوح حدود التشغيل هذه لضمان التطابق التام.
توفر ZeeyiiElec مراقبة صارمة للجودة ودعمًا هندسيًا مباشرًا للتحقق من هذه المعايير الحرجة قبل بدء التصنيع. وسواء كنت تقوم بتنسيق الحماية الداخلية لوحدة مثبتة على وسادة بقدرة 1500 كيلو فولت أمبير، أو تدمج في شبكة توزيع معقدة، أو تقوم بتوريد كامل للتوصيلات البينية للمحطات الفرعية، فإن فريقنا الفني يضمن تكامل النظام بسلاسة. نحن نقدم استجابات فنية سريعة ووثائق تصدير شاملة، مما يمنع مباشرةً التأخير في الشراء الذي يتراوح بين أسبوعين وأربعة أسابيع والذي غالبًا ما يكون سببه عدم اكتمال المواصفات.
اتصل بالقسم الهندسي لدينا مع نظامك المطلوب Iالحد الأقصى و ΔT التشغيلي للحصول على مطابقة صمامات ELSP معتمدة ودعم فني لتحديد الحجم وعرض أسعار تنافسي اليوم.
لا، إن الصمامات الاحتياطية ELSP هي أجهزة تحد من التيار الجزئي النطاق بشكل صارم ويجب استخدامها دائمًا في سلسلة مع مصهر طرد أساسي مصمم لإزالة الأحمال الزائدة منخفضة المستوى. إن الاعتماد على صمامات ELSP وحدها خارج نطاق الأعطال العالية المصممة لها يخاطر بحدوث عطل حراري شديد وانحناء داخلي أثناء أحداث التيار الزائد الطفيفة.
وفي ظل ظروف التشغيل العادية داخل خزان محول توزيع محكم الغلق، فإن هذه الصمامات مصممة لتدوم طوال عمر المحول، والذي عادة ما يكون من 20 إلى 30 عامًا. ومع ذلك، فإن تيارات التدفق الشديد المتكررة أو التشغيل لفترات طويلة في درجات حرارة مرتفعة للزيت العلوي تتجاوز 90 درجة مئوية يمكن أن تسرع من إجهاد العنصر الفضي وتقلل بشكل كبير من هذا العمر المتوقع.
نظرًا لأنها مركبة داخليًا تحت الزيت العازل، فإن الفحص المادي المباشر مستحيل دون تصريف الخزان أو سحب القلب النشط. عادةً ما يتم تشخيص الصمام الاحتياطي ELSP المنفوخ عن طريق اختبار الاستمرارية عبر البطانات ذات الجهد العالي الأولية بعد عزل المحول بأمان وفصله تمامًا عن الطاقة.
يعد الاستبدال الميداني معقدًا للغاية ولا يوصى به بشكل عام، حيث يتطلب فك قلب المحول أو استنزاف السائل العازل بشكل كبير للوصول بأمان إلى أقواس التركيب الداخلية. في معظم السيناريوهات الميدانية العملية، يشير الصمام الاحتياطي المنفجر إلى وجود عطل داخلي كارثي في المحول يستلزم استبدال الوحدة بالكامل أو إجراء إصلاح شامل في المصنع.
الصمامات الاحتياطية ذات الحجم الأصغر من حجمها مع تصنيف مستمر أقل من ذروة التحميل الزائد للمحول ستعمل قبل الأوان أثناء الأحمال الزائدة الروتينية المؤقتة أو تيارات التدفق المغنطة القياسية. ويؤدي هذا الخطأ في تحديد الحجم إلى انقطاعات مزعجة غير ضرورية ويتطلب إصلاحات داخلية مكلفة للغاية ومكلفة للغاية لاستبدال المكون المحدد بشكل غير صحيح.
